1 ČVUT v Praze Fakulta stavební Katedra technických zařízení budov TZ1 prof.. Ing. Karel Kabele, CSc. TZB Technická zařízen zení budov jsou určena pro Zajištění požadovaných parametrů vnitřního prostřed edí budov (teplota vnitřní,, kvalita vzduchu, umělé osvětlen tlení) Pokrytí hygienických potřeb člověka (zdravotechnika, příprava prava TV) Distribuci energie a médim dií (elektroinstalace, plynovod, technické plyny) Řídící a regulační systémy budov (EPS, EZS, regulace, zabezpečen ení) Dopravní systémy (výtahy, eskalátory, travelátory, tory, potrubní pošta) Technologická zařízen zení (centráln lní vysavače, kuchyně, prádelny,baz delny,bazény) ny) 1

2 Praxe Autorizovaný inženýr pro obor: technika prostřed edí staveb, specializace technická zařízen zení, technika prostřed edí staveb, specializace elektrotechnická zařízen zení. Autorizovaný technik pro obor: technika prostřed edí staveb, specializace vytápění a vzduchotechnika, technika prostřed edí staveb, specializace zdravotní technika, technika prostřed edí staveb, elektrotechnická zařízen zení. správně navržený systém m TZB je ten, který uživatel u nevnímá 2

3 Vnější vazby budovy zajišťovan ované TZB Vstupy Voda (pití,, hygiena, mytí nádobí, úklid, květiny, technologie,déš éšť ) Energie: Plyn,uhlí,, dřevo, d elektrická energie.. (vytápění,, chlazení,, vařen ení, osvětlen tlení,motory ) Vzduch (větrání,, chlazení, spalování) Výstupy Spaliny SO No x (komín) SO 2, CO 2, No Znehodnocený vzduch (větrání budovy) Odpadní voda (kanalizace) Teplo (obálka budovy) Technická Zařízení Budov ENERGETICKÉ A EKOLOGICKÉ SYSTÉMY Rozvod vody Předmět TZ1 Odvod odpadních vod Zásobování plynem a rozvody technických plynů Zdravotně-technické Výroba a rozvod tepla a chladu pro vytápění instalace a chlazení budov Příprava teplé vody Plynovod Úprava a rozvod vzduchu pro větrv trání a Vytápění klimatizaci budov Silové rozvody elektrické energie TECHNOLOGICKÁ ZAŘÍZEN ZENÍ Předmět TZ2 Dopravní systémy (výtahy, travelátory tory a eskalátory) Vzduchotechnika Umělé osvětlen tlení a ozvučen ení Datové a telekomunikační rozvody Elektroinstalace Systémy protipožárn rní ochrany Zabezpečovac ovací systémy Potrubní pošta 3

4 Zdravotně-technick technické instalace Zásobování vodou vnitřní vodovod Odvod odpadních vod vnitřní kanalizace Rozvod plynu vnitřní plynovod Funkce? Princip Historie ZTI 4

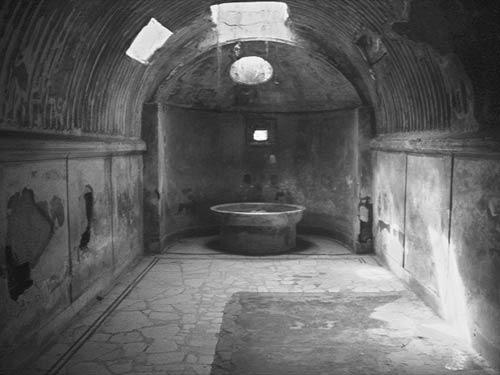

5 Historie Caldarium in Forum Baths Historie ZTI BC 2500: Mohenjo - daro, rozvinutý systém m veřejn ejné kanalizace. BC 1000: Bahrein Island in the Persian Gulf, splachovací WC AD 69: Vespasianus (Otto Empire) veřejn ejné WC v Římě 1596 AD: JD Harrington W.C AD: Nařízen zení Police Commissioner Paris, toalety ve všech domech 1739 AD: První oddělen lené WC pro muže e a ženy na plese v Paříži AD: První veřejn ejné WC v Paříži AD: Záchod Královny Viktorie zdoben zlatem AD: Veřejný ejný vodovod v Praze 1883 AD: První keramická toaleta od Thomas Turiferd pro královnu Viktorii AD: První čistírna odpadních vod (Francie) 1902 AD: Začátek budování veřejn ejné kanalizace v Praze 1980 AD: Instalace automatických WC. 5

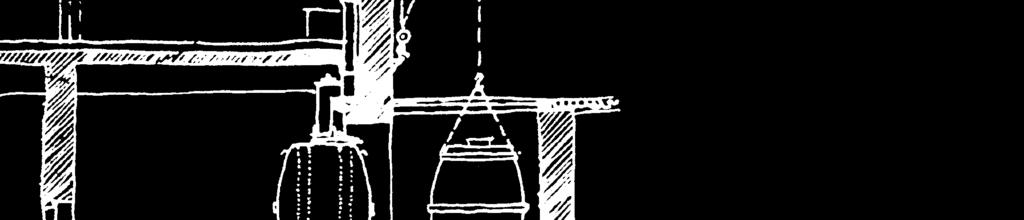

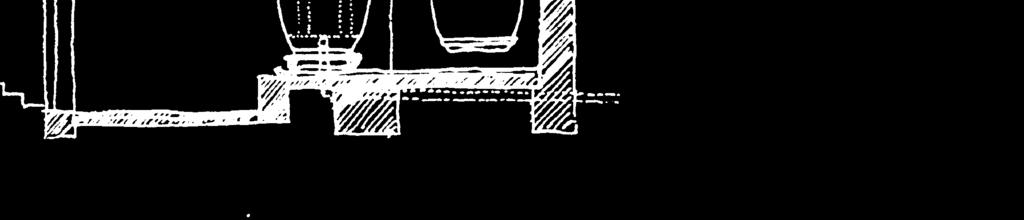

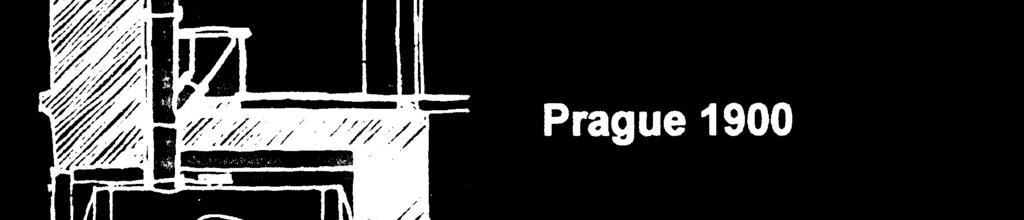

6 Vodovod 6

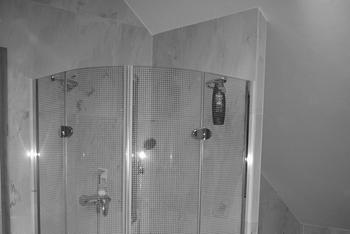

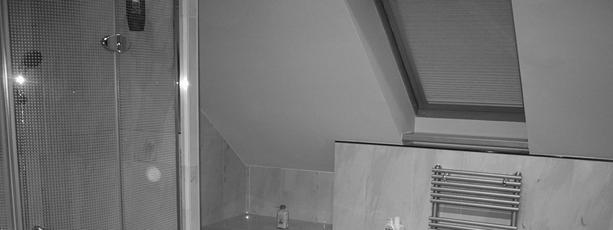

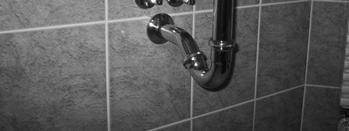

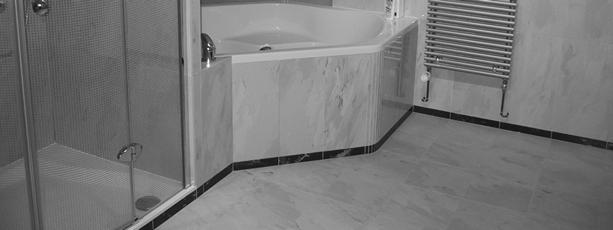

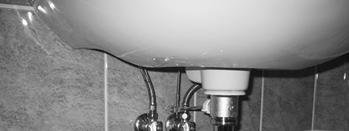

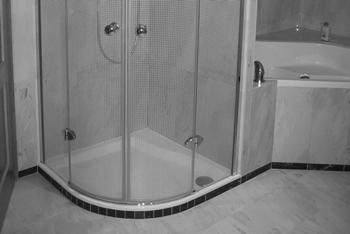

7 ZTI- současnost ZTI- současnost 7

8 ZTI- současnost ZTI- současnost 8

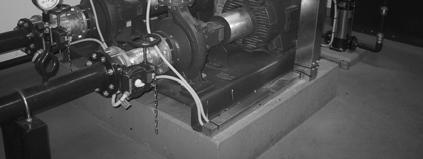

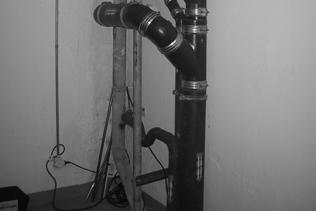

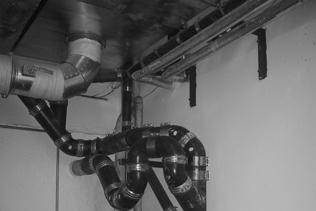

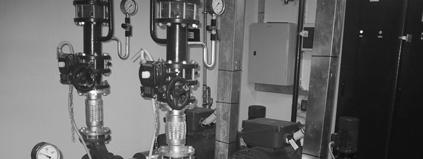

9 ZTI- současnost ZTI- současnost 9

10 Funkce Vytápění Dodávka tepla pro udržen ení požadovan adované teploty v místnostechm Dodávka tepla pro technologii Dodávka tepla pro přípravu p pravu teplé vody Princip 10

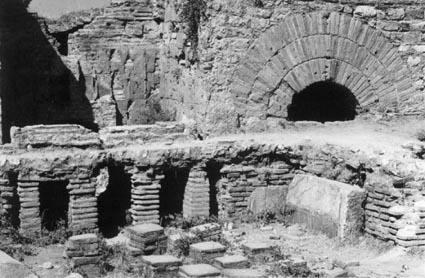

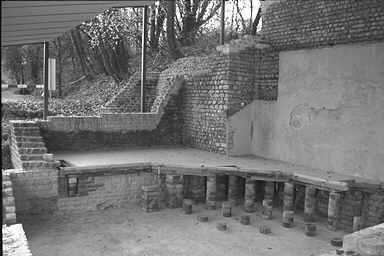

11 Vytápění - Historie 700 př.n.l p - 0 Hypocausta Vytápění - Historie - středov edověk Krby, kamna 11

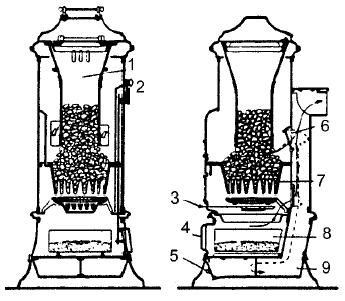

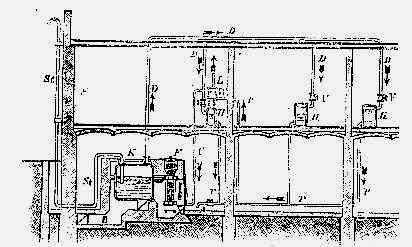

12 Vytápění - Historie století - parní soustavy Historie 20.století 12

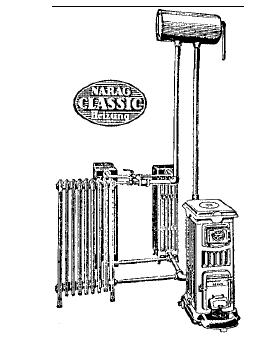

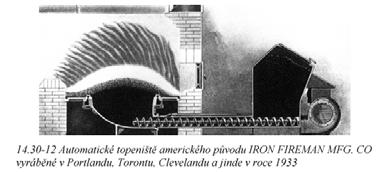

13 Historie 20.století teplovodní soustavy Parní soustavy jsou nahrazovány teplovodními použití elektrické energie, čerpadel, regulace Teplovodní kotel Strebl z roku

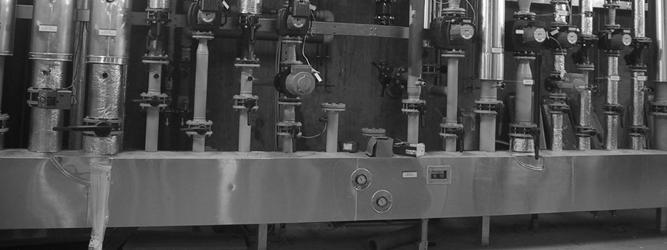

14 Vytápění - současnost Teplovodní otopné soustavy Plynové kotle řízené elektronikou Otopné plochy umíst stěné v podlaze, stěnách, stropech Počíta tačové modely chování systémů Vytápění - současnost 14

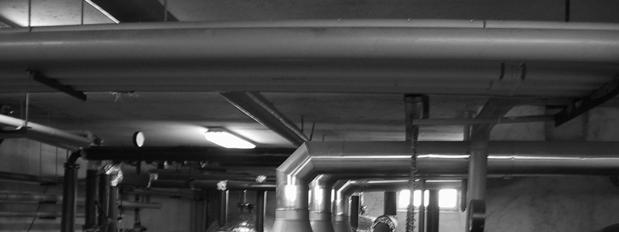

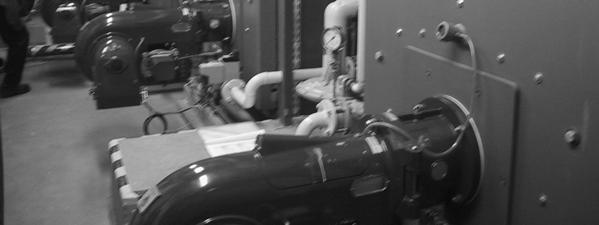

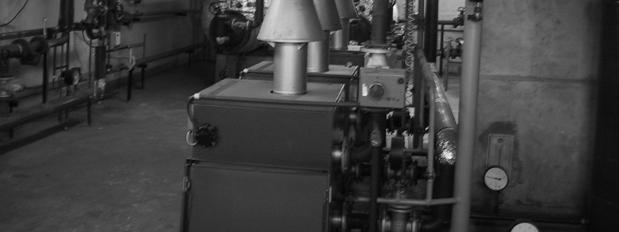

15 Vytápění - současnost Vytápění - současnost 15

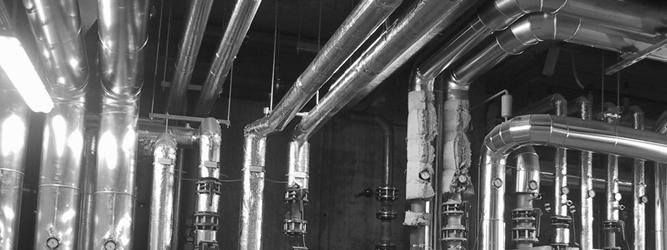

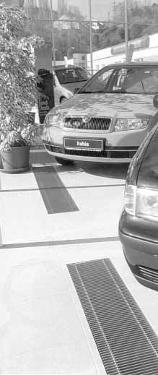

16 Vytápění - současnost Vytápění - současnost 16

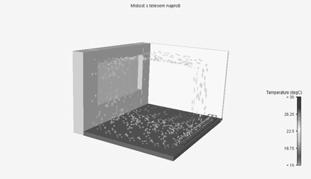

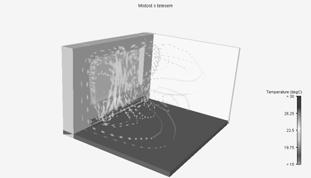

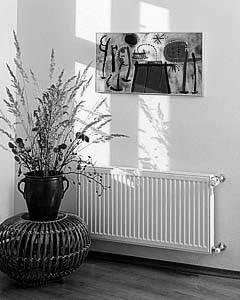

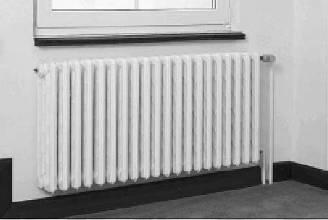

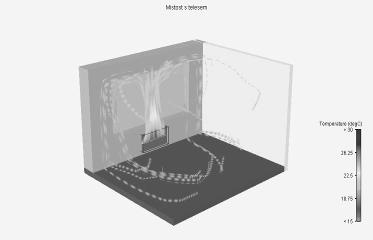

17 Vytápění - současnost Vliv umíst stění tělesa na obraz proudění vzduchu v místnostim 17

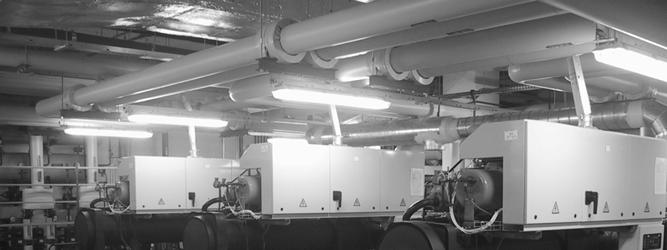

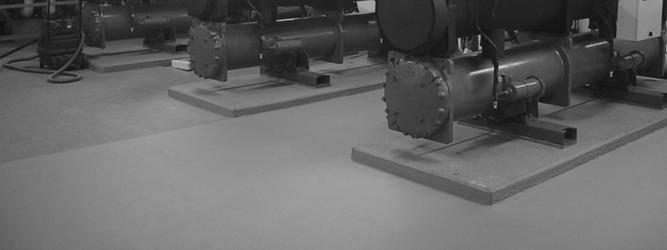

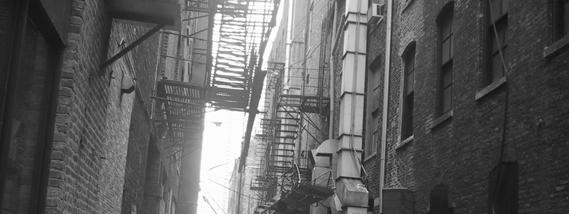

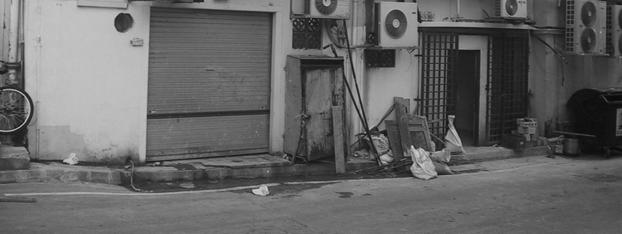

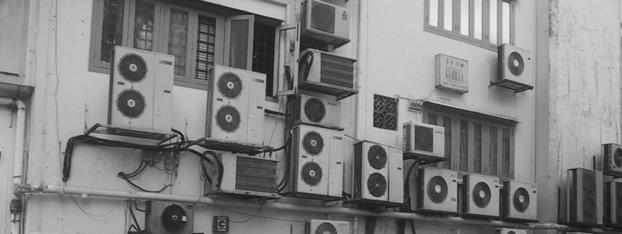

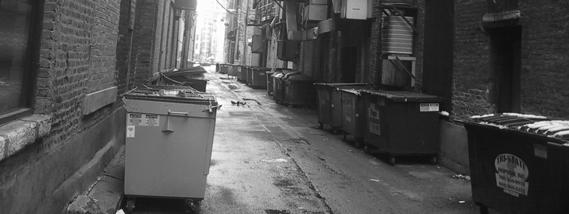

18 TZB - současnost TZB - současnost 18

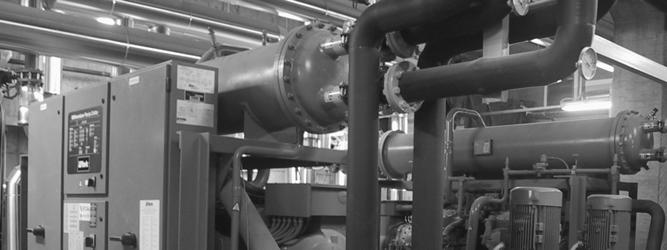

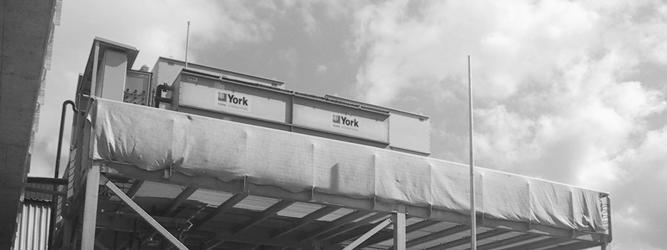

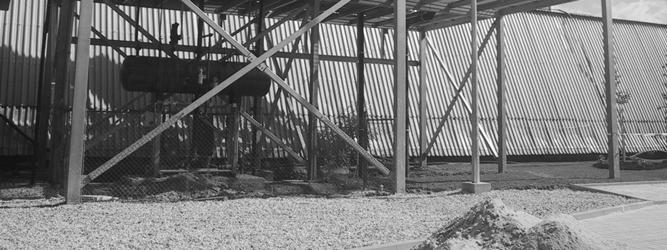

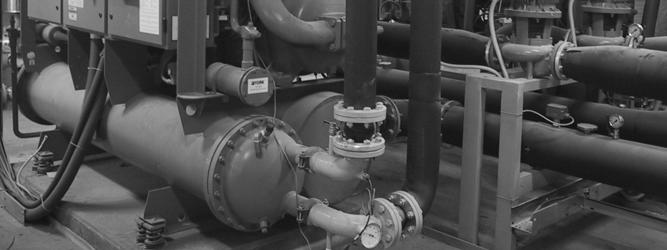

19 TZB - současnost TZB - současnost 19

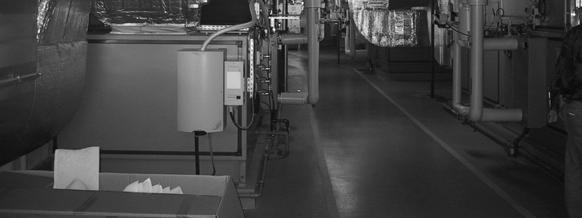

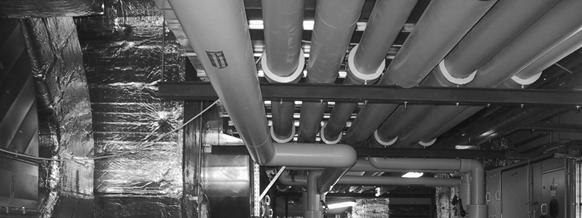

20 TZB - současnost TZB - současnost 20

21 Příklady řešení vytápění a větrv trání domů Tradiční x NE důmd Energetická bilance staršího bytového domu 40 bytů Vytápění 90 kwh/m2a Energetická bilance energeticky úsporného bytového domu 40 bytů - Vytápění 30 kwh/m2a Elekřina 25% Prostup 23% 10% Elekřina 14% Prostup 9% úspora 14% TV 34% Větrání 18% úspora 9% TV 25% úspora 14% Větrání 5% 21

22 Setrvačnost soustavy Využití solárních a nahodilých zisků? Ztráty v rozvodech vyšší teplota teplonosné látky Nekontrolovatelné ztráty větráním Klasické řešení Teplovodní vytápění Přirozené větrání Zdroj tepla Teplovodní vytápění Hybridní větrání Přívod vzduchu regulovatelnýmí štěrbinami Odvod vzduchu nucený Vytápění tradiční - teplovodní Zdroj tepla Velká setrvačnost soustavy nízké využití zisků Řízené větrání omezení množství větracího vzduchu 22

23 Teplovzdušné vytápění Přirozené větrání Lepší využití solárních zisků Není klasické teplovodní vytápění Ztráta větráním Zdroj tepla Teplovodní vytápění Řízené větrání s rekuperací Zpětné získávání tepla z odpadního vzduchu Využití solárních zisků Řízené větrání Zdroj tepla 23

24 Teplovzdušné vytápění Řízené větrání s rekuperací Zpětné získávání tepla z odpadního vzduchu Využití solárních zisků Není klasické teplovodní vytápění Zdroj tepla Teplovzdušné vytápění s předehřevem evem větracv tracího vzduchu a rekuperací Předehřev/předchlazení větracího vzduchu Zpětné získávání tepla z odpadního vzduchu Využití solárních zisků Není klasické teplovodní vytápění Zdroj tepla 24

25 ČVUT v Praze Fakulta stavební Katedra technických zařízení budov Příklad řešení Administrativní budova DWA v Bodengravenu v Holandsku 25

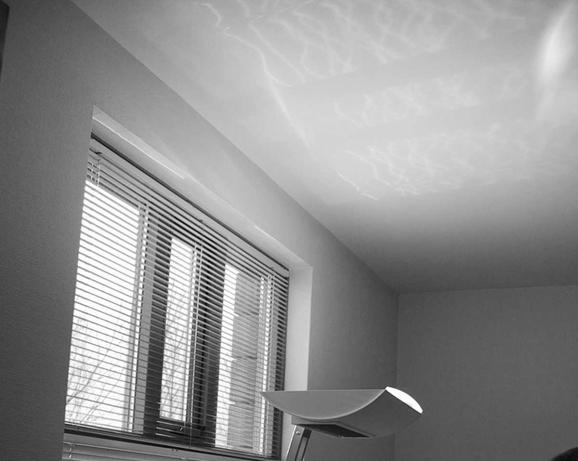

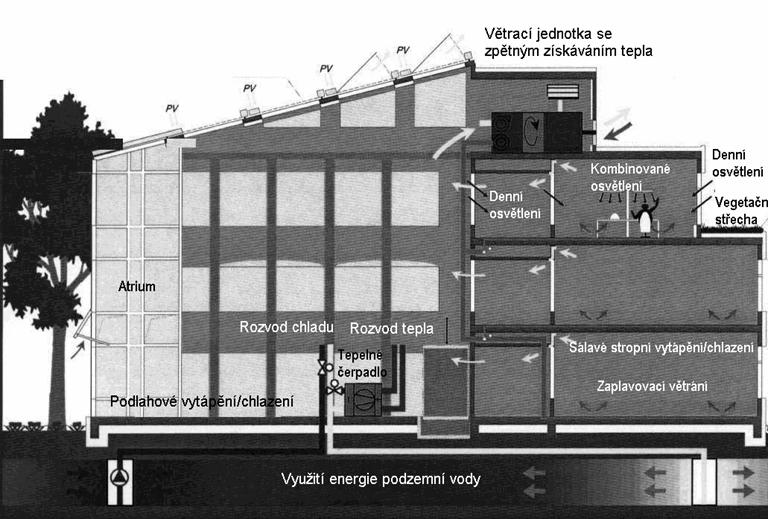

26 Administrativní budova DWA v Bodengravenu v Holandsku Administrativní budova DWA v Bodengravenu v Holandsku Kombinované osvětlení + klimatický strop 26

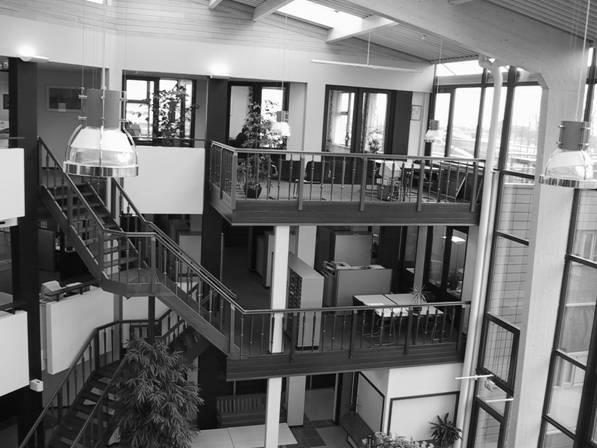

27 Administrativní budova DWA v Bodengravenu v Holandsku Tepelná čerpadla voda-voda Administrativní budova DWA v Bodengravenu v Holandsku Atrium 27

28 Příprava teplé vody (TV) Otopné soustavy geometrie Zdroje tepla kotelny Zdroje tepla - obnovitelné zdroje Harmonogram Úvod do problematiky TZB, vnější vazby, energetické zdroje, vnitřní klima v budovách Typologie, zařizovací předměty, vnější kanalizace, vnitřní kanalizace Odstraňování odpadních vod, přečerpávání, ochrana proti vzduté vodě Systémy vnějšího vodovodu, přípojky, bilance potřeby vody, Vnitřní systémy vodovodu,požární vodovody Vnější plynovody, přípojky, bilance potřeby plynu,vnitřní systémy plynovodu, odvod spalin Vytápění místností a návrh otopných ploch, výpočet tepelných bilancí Otopné soustavy - materiály,výpočty Zdroje tepla - elektrické vytápění, dálkové vytápění prof. Ing. Karel Kabele, CSc. Ing. Stanislav Frolík, Ph.D. Ing. Stanislav Frolík, Ph.D. Ing. Stanislav Frolík, Ph.D. Ing. Stanislav Frolík, Ph.D. Ing. Stanislav Frolík, Ph.D. doc. Ing. Vladimír Jelínek, CSc. doc. Ing. Vladimír Jelínek, CSc. prof. Ing. Karel Kabele, CSc. prof. Ing. Karel Kabele, CSc. doc. Ing. Vladimír Jelínek, CSc. prof. Ing. Karel Kabele, CSc. prof. Ing. Karel Kabele, CSc. Zkouška ka Zkouška ka probíhá písemnou a ústní formou s přihlp ihlédnutím m k výsledku práce na cvičen ení.. Před P zahájen jením m písemnp semné části zkoušky ky musí mít student zapsán n zápoz počet et v indexu. Písemná část zkoušky ky mám 20 otázek; z toho 10 ze zdravotní techniky (vodovod,kanalizace,plynovod) a 10 z vytápění. Délka písemnp semné zkoušky ky je 2x50 minut. Minimáln lní počet úspěšně zodpovězených zených otázek je 7 z každé části. Výsledná klasifikace je na základz kladě výsledku z písemnp semné části, známky ze cvičen ení a případnp padné doplňuj ující otázky při p ústní části zkoušky. ky. 28

29 Literatura, informace Skripta EEB1 (Kabele a kol.) fsv.cvut..cvut.czcz Vytápění rodinných a bytových domů (Petráš a kol.) Zdroje tepla domovní kotelny (Lulkovičová a kol.) Teplovodní a elektrické podlahové vytápění (Petráš áš,koudelková,kabele),kabele) Sešity projektanta (Společnost pro techniku prostřed edí) Vytápění,, větrv trání,, klimatizace budov (Cihelka a kol.) Časopis Vytápění,v,větrání instalace Časopis Topenářstv ství Časopis Energy and Buildings Děkuji za pozornost Karel Kabele kabele@fsv.cvut.cz A227 29
