1 Vysoká škola technická a ekonomická V Českých Budějovicích ENS Nízkoenergetické a pasivní stavby Cvičení č. 4 Přednášky: Ing. Michal Kraus, Ph.D. Cvičení: Ing. Michal Kraus, Ph.D. Garant: Ing. Michal Kraus, Ph.D. Katedra stavebnictví

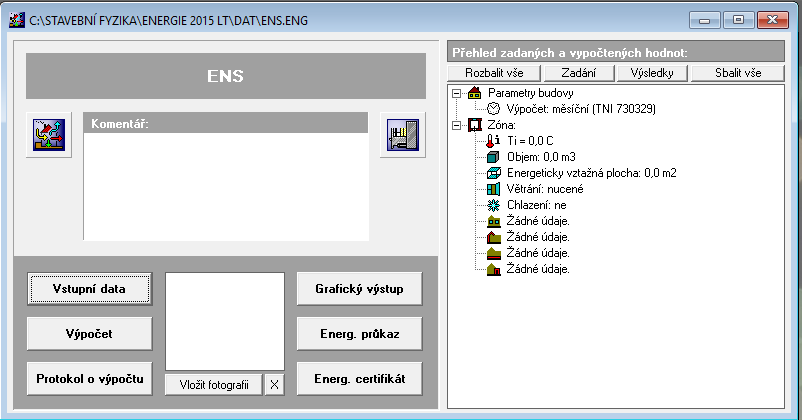

2 VÝPOČET ENERGETICKÉ NÁROČNOSTI Výpočet energetické náročnosti budovy - ENERGIE VSTUPNÍ DATA 2

3 POPIS OBJEKTU A KLIM. PODMÍNKY KLIMATICKÉ ÚDAJE Měsíční pro hodnocení nízkoenergetických rodinných domů dle TNI (popř. pro potřeby dotace NZÚ dle vyhlášky 78/2013 Sb.) Po výběru typu výpočtu potvrdit vložení okrajových podmínek (Ano) POPIS JEDNOTLIVÝCH ZÓN 3

4 HODNOCENÍ DLE TNI Ukázka výsledného hodnocení dle TNI Průměrný součinitel prostupu tepla budovy Měrná potřeba tepla na vytápění Měrná potřeba primární energie 4

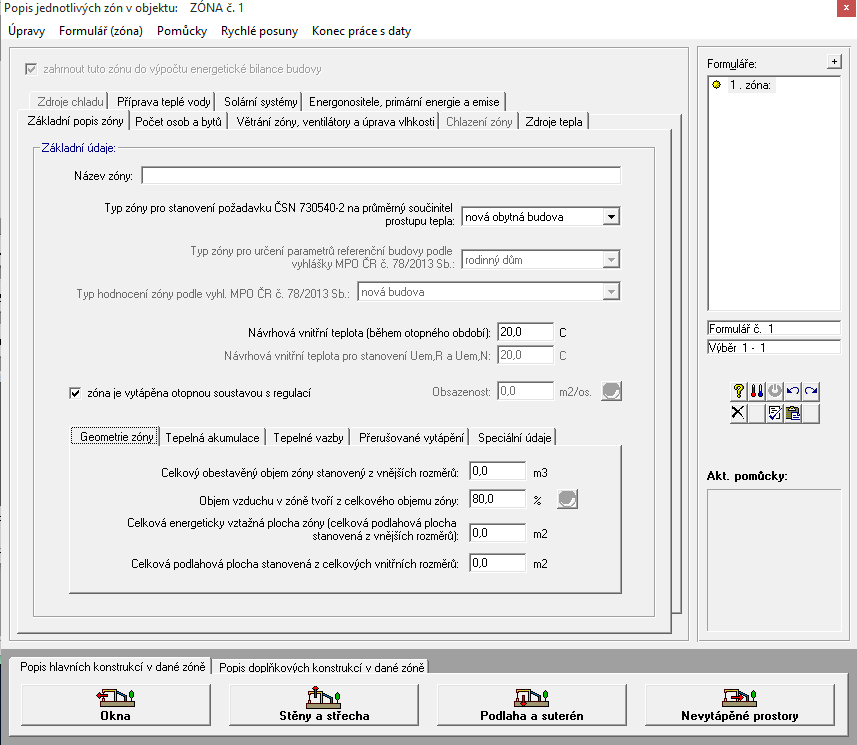

5 ZÁKLADNÍ POPIS ZÓNY Záložka: ZÁKLADNÍ POPIS ZÓNY Vyplnit název zóny (např. RD, Zóna 1, ) Nová obytná budova Nabídka stiskem F1 (20 C) Celkový obestavěný objem (viz. Cvičení č. 2) Nabídka stiskem F1 (80 %) Celková energeticky vztažná plocha Celková podlahová plocha Celková energeticky vztažná plocha zóny je součtem podlahových ploch ve všech podlažích patřících do hodnocené vytápěné či chlazené zóny. Stanovuje se z vnějších rozměrů. Celková podlahová plocha zóny je součtem podlahových ploch ve všech podlažích patřících do hodnocené vytápěné či chlazené zóny. Stanovuje se z celkových vnitřních rozměrů. 5

6 ZÁKLADNÍ POPIS ZÓNY Záložka: ZÁKLADNÍ POPIS ZÓNY Nabídka stiskem F1 (dle typu konstrukce) 6

7 ZÁKLADNÍ POPIS ZÓNY Záložka: ZÁKLADNÍ POPIS ZÓNY Nabídka stiskem F1 Vysoká kvalita řešení detailů dle TNI

8 POČET OSOB A BYTŮ Záložka: POČET OSOB A BYTŮ Doplní se počet osob a bytů př. 4 osoby, 1 bytová jednotka Potřebná pomocná energie Nabídka stiskem F1, dle způsobu vytápění 8

9 VĚTRÁNÍ ZÓNY, VENTILÁTORY Záložka: VĚTRÁNÍ ZÓNY, VENTILÁTORY A ÚPRAVA VLHKOSTI Účinnost uvedená výrobcem (obvykle o 10 % menší), popř. nabídka stiskem F1 Dle TNI (0,60) Dle TNI (0,01) Dle TNI (20,00) 9

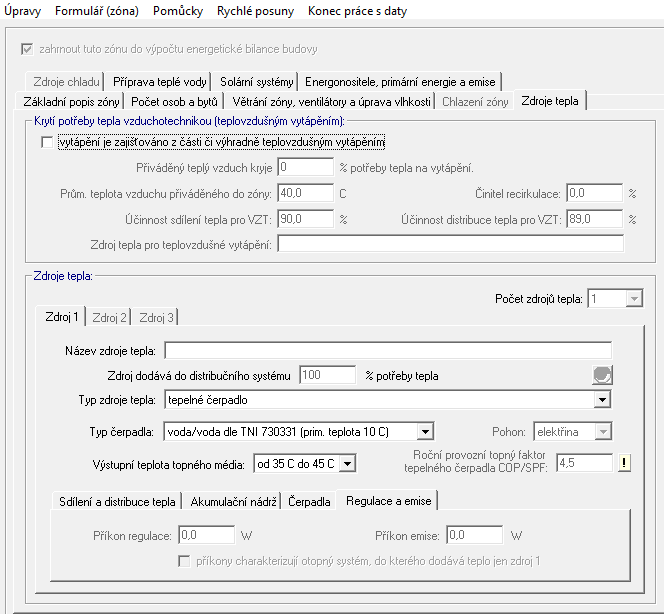

10 ZDROJE TEPLA Záložka: ZDROJE TEPLA V případě teplovzdušného vytápění Nabídka F1 (35 45 ) Nabídka F1 (80 90%) V případě kombinace vytápění Nabídka F1 Nabídka F1 Počet zdrojů tepla Název zdroje Typ zdroje Nabídka F1 10

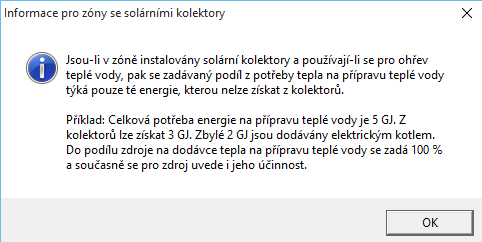

11 PŘÍPRAVA TEPLÉ VODY Záložka: PŘÍPRAVA TEPLÉ VODY Zdroj TV Zdroj TV Nabídka F1 Pokud je zdrojem TV tepelné čerpadlo 11

12 ZÁKLADNÍ POPIS ZÓNY Záložka: SOLÁRNÍ SYSTÉMY Solární kolektory Fotovoltaické články Podrobnosti solárních kolektorů 12

13 ZÁKLADNÍ POPIS ZÓNY Záložka: ENERGONOSITELE, PRIMÁRNÍ ENERGIE A EMISE Dle typů zdrojů a využívané energie V řádku vždy součet 100% Vytápění budovy je zajišťováno jednak tepelným čerpadlem (dodává 70 % teoretické potřeby tepla na vytápění) a jednak kotlem na dřevo (pokrývá zbylých 30 % teoretické potřeby tepla). Jedná se tedy o 2 energonositele: elektřinu a dřevo. V řádku "Vytápění" bude uvedeno 70 % pro elektřinu a 30 % pro dřevo. Stejným způsobem zadáno i v záložce "Zdroje tepla". 13

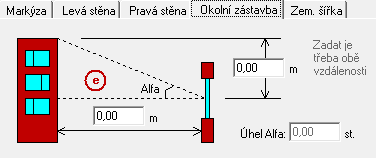

14 ZÁKLADNÍ POPIS ZÓNY Záložka: POPIS HLAVNÍCH KONSTRUKCÍ V DANÉ ZÓNĚ - OKNA Nabídka F1 Nabídka F1 Orientace Rozměry okna U Nabídka F1 1,00 Sklon svislý (90 ) V případě pevného stínění Počet stejných oken o stejné orientaci 14

15 ZÁKLADNÍ POPIS ZÓNY Záložka: STŘECHA A STĚNA Vyplnit plochy a parametry konstrukcí Pro TNI uvažujeme vždy 1,00 15

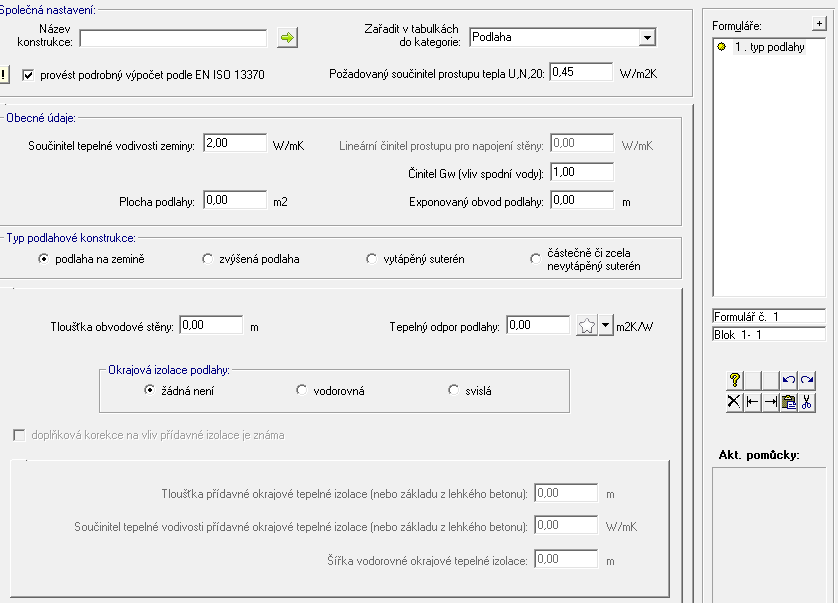

16 ZÁKLADNÍ POPIS ZÓNY Záložka: PODLAHA NA TERÉNU Např. podlaha na terénu 2,00 pro neznámou zeminu Plocha (vnější rozměry) Tloušťka stěny (např. 0,5) Obvod (vnější rozměry) Pomocný výpočet pomocí F2 Přídavná izolace podlahy 16

17 ZÁKLADNÍ POPIS ZÓNY Záložka: NEVYTÁPĚNÉ PROSTORY Zadat obecné údaje, konstrukce 17

18 VÝPOČET Po zadání všech vstupních dat - VÝPOČET 18

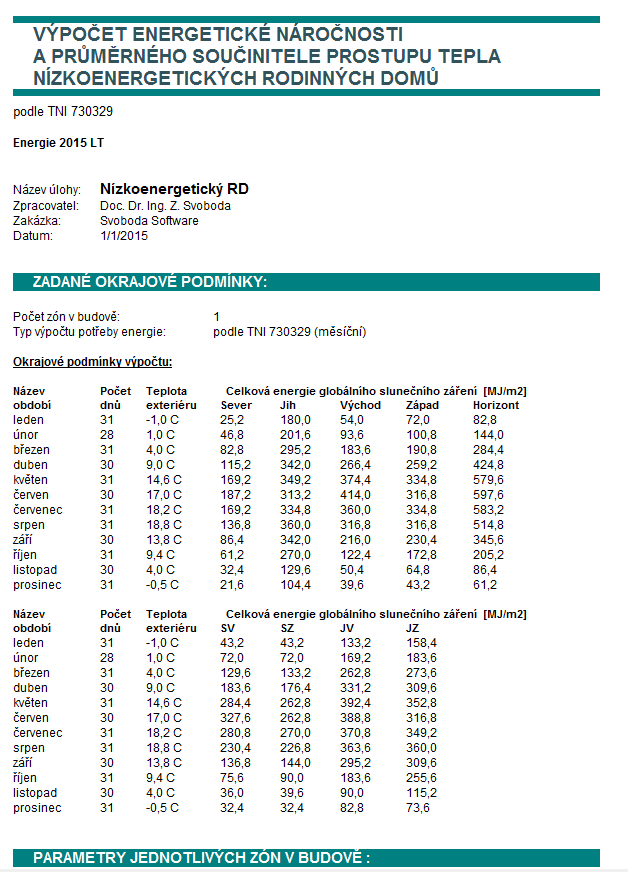

19 VÝPOČET VYPOČTENÝ PROTOKOL ZKOPÍROVAT A PŘIDAT JAKO PŘÍLOHU SEMESTRÁLNÍ PRÁCE 19

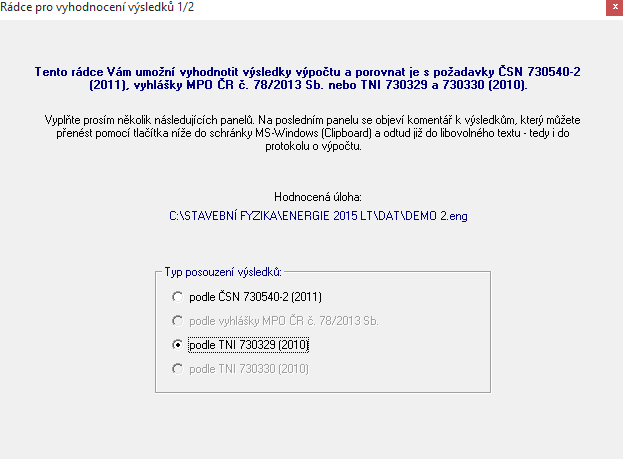

20 VYHODNOCENÍ VYHODNOCENÍ 20

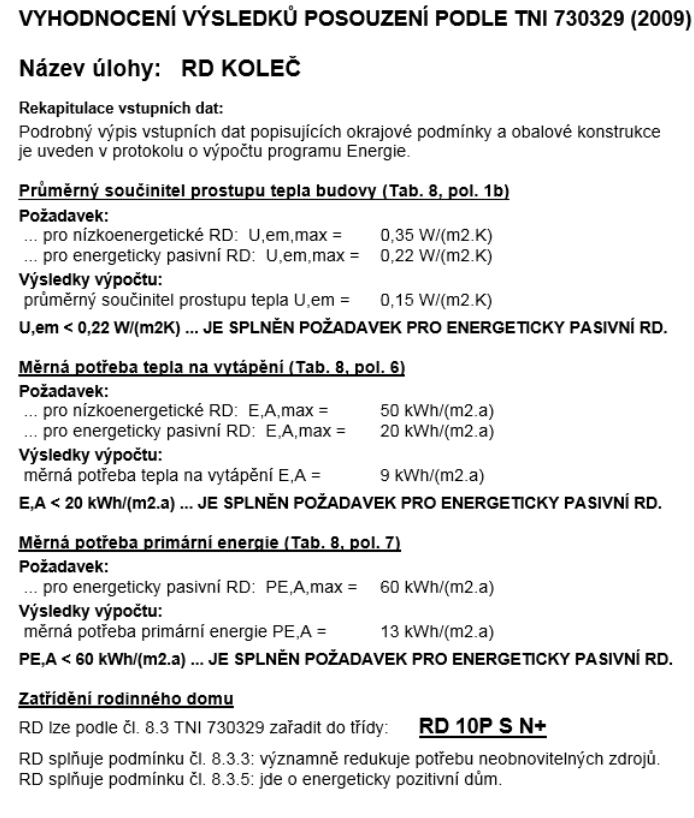

21 VYHODNOCENÍ ZKOPÍROVAT JAKO PŘÍLOHU 21
