ČVUT v Praze Fakulta stavební Katedra technických zařízení budov Vytápění prostorů Základní pojmy Energonositel UHLÍ, PLYN, ELEKTŘINA, SLUNEČNÍ ZÁŘENÍ hmota nebo jev, které mohou být použity k výrobě

1 ČVUT v Praze Fakulta stavební Katedra technických zařízení budov Vytápění prostorů Základní pojmy Energonositel UHLÍ, PLYN, ELEKTŘINA, SLUNEČNÍ ZÁŘENÍ hmota nebo jev, které mohou být použity k výrobě mechanické práce nebo tepla nebo na ovládání chemických nebo fyzikálních procesů Zdroj tepla Kotel, solární kolektor, tepelné čerpadlo.. Zařízení, v němž se energie obsažená v energonositeli mění na teplo Přenos tepla Zařízení nebo prvek sloužící k přenosu tepla ze zdroje do místa jeho užití teplovodní, teplovzdušná soustava.. Sdílení tepla pro vytápění Zařízení nebo prvek sloužící k předání tepla do vytápěné místnosti 77 1

2 Lokální vytápění Vše v jedné místnosti Energonositel Zdroj tepla Přenos tepla Vytápění prostoru 125TZ01 17/18 LS - prof. 78 Etážové vytápění Vše v jednom podlaží Energonositel Zdroj tepla Přenos tepla Vytápění prostoru 125TZ01 17/18 LS - prof. 79 2

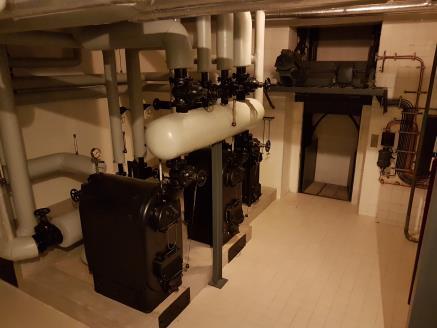

3 Ústřední vytápění Vše v jedné budově Energonositel Zdroj tepla Přenos tepla Vytápění prostoru 125TZ01 17/18 LS - prof. 80 Dálkové vytápění Energonositel Zdroj tepla Přenos tepla Vytápění prostoru Distribuční soustava Zdroj tepla Vše v jednom sídelním celku Karel 81 Kabele 3

4 Systémy vytápění Energonositel Zdroj tepla Přenos tepla Vytápění prostoru Paliva Uhlí Zemní plyn Bioplyn Biomasa Topný olej Energie prostředí Solární energie Geotermální energie Energie vody, země, vzduchu Elekřina Topidla Kotle Kogenerační jednotky Fototermické kolektory Tepelná čerpadla Přímo zdrojem Teplovodní otopná soustava Horkovodní otopná soustava Parní otopná soustava Teplovzdušné vytápění 125TZ01 17/18 LS - prof. Otopná tělesa Desková Článková Trubková Konvektory Sálavé panely Otopné plochy Podlahové vytápění Stropní vytápění Stěnové vytápění Přímé sdílení Kamna Krby Plynová topidla Elektrická topidla Zářiče Vzduch 82 Systémy vytápění Energonositel Zdroj tepla Přenos tepla Vytápění prostoru Paliva Uhlí Zemní plyn Bioplyn Biomasa Topný olej Energie prostředí Solární energie Geotermální energie Energie vody, země, vzduchu Elekřina Topidla Kotle Kogenerační jednotky Fototermické kolektory Tepelná čerpadla Přímo zdrojem Teplovodní otopná soustava Horkovodní otopná soustava Parní otopná soustava Teplovzdušné vytápění 125TZ01 17/18 LS - prof. Otopná tělesa Desková Článková Trubková Konvektory Sálavé panely Otopné plochy Podlahové vytápění Stropní vytápění Stěnové vytápění Přímé sdílení Kamna Krby Plynová topidla Elektrická topidla Zářiče Vzduch 83 4

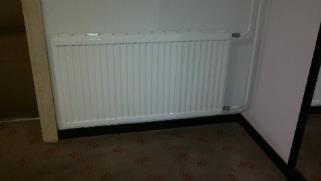

5 Vytápění emise tepla 84 Principy Tepelná ztráta místnosti při dané teplotě se kompenzuje výkonem vytápění Zajištění tepelného komfortu pro uživatele v zimním období Rovnoměrnost rozložení teplot v prostoru Otopná tělesa Desková Článková Trubková Konvektory Sálavé panely a pásy Plošné vytápění Podlahové vytápění Stropní vytápění Stěnové vytápění Přímé sdílení Kamna Krby Plynová topidla Elektrická topidla Zářiče Vzduch 85 5

6 OTOPNÁ TĚLESA 86 Princip otopného tělesa Proudění + Sálání Otopná voda Přívod např 65 C Sálání Zpátečka např 55 C 87 6

7 Desková a trubková tělesa Sdílení tepla prouděním a sáláním Ocel, měď 89 Článková tělesa Sdílení tepla prouděním a sáláním Litina, hliník, plech 90 7

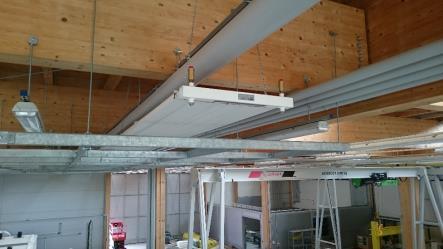

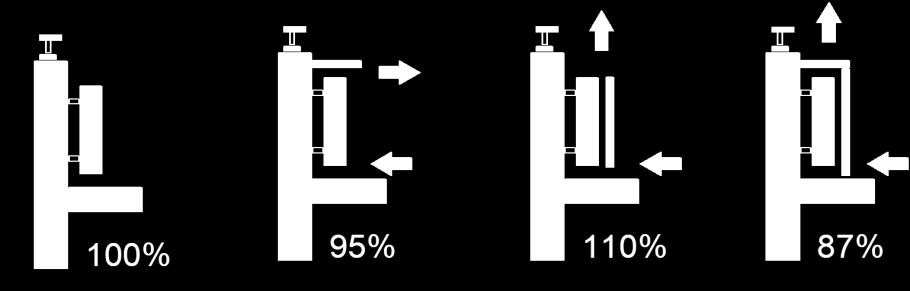

8 Zakrytí Faktory ovlivňující výkon tělesa 100% 100% 90% 85% 91 Sálavé panely a pasy Sdílení tepla převážen sáláním Vodní, parní, elektrické max 110 C 92 8

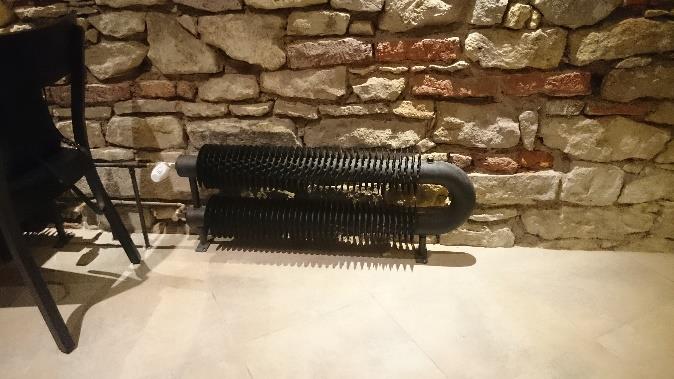

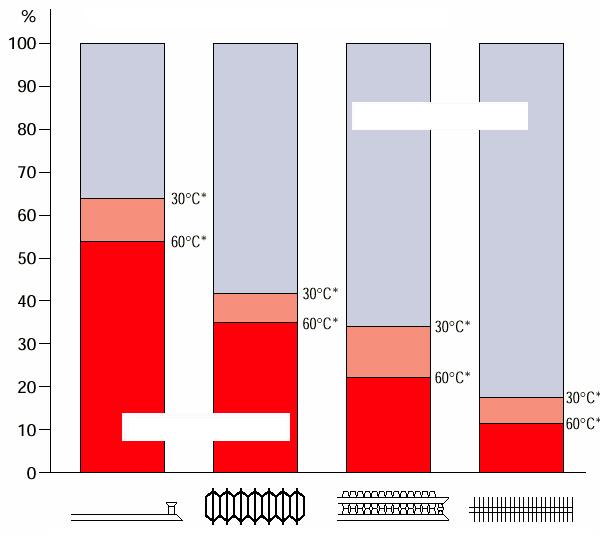

9 Konvektory Sdílení tepla prouděním podlahové (ventilátor) soklové stěnové 93 Sdílení tepla * Teplota tělesa, 20 0 C teplota v místnosti Podíl konvekce Podíl radiace Deskové těleso Článkové těleso Dvojité deskové těleso s rozšířenou plochou Žebrový konvektor 94 9

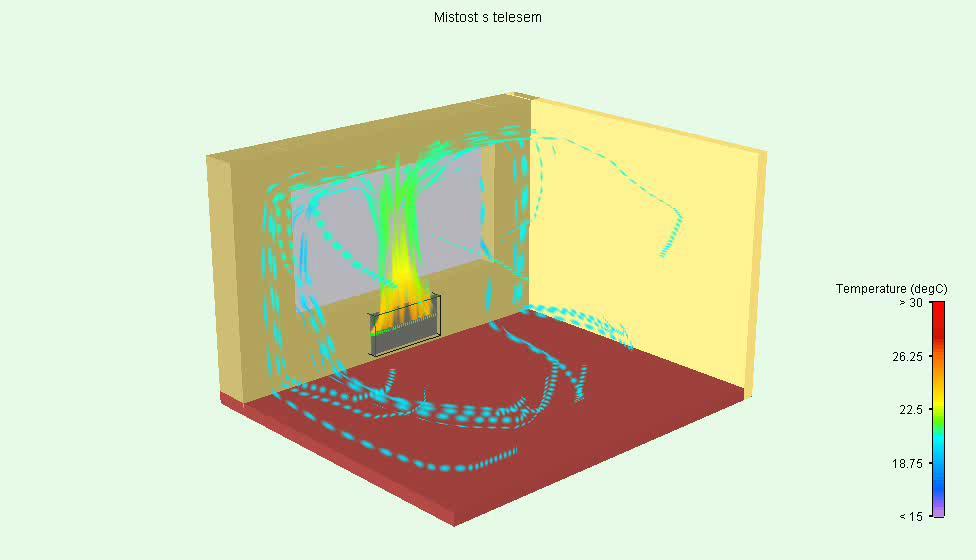

10 Správné těleso pod oknem Vliv umístění tělesa na proudění vzduch v místnosti 95 Vliv umístění tělesa na proudění vzduch v místnosti Malé těleso pod oknem 96 10

11 Vliv umístění tělesa na proudění vzduch v místnosti Těleso umístěné proti oknu. 97 Návrh otopných těles Velikost (výkon) návrhový tepelný výkon Umístění: S ohledem na rozložení teplot v místnosti, výsledná teplota!!!! Pod okno, délka tělesa cca 0,7 délky okna S ohledem na budoucí rozmístění nábytku, otevírání dveří Typ tělesa: Podle účelu místnosti Podle velikosti místnosti 98 11

15 105 TOPIDLA

Plynová konvekční topidla Plynové zářiče tmavé a světlé Elektrická topidla Kamna a krby 108 Topidla Plynová konvekční topidla

16 Topidla Topidla jsou lokálními zdroji tepla, kde k přeměně energie obsažené v energonositeli dochází přímo ve vytápěné místnosti a zdroj tepla je přímo i prvkem pro sdílení tepla. Plynová konvekční topidla Plynové zářiče tmavé a světlé Elektrická topidla Kamna a krby 108 Topidla Plynová konvekční topidla Sdílení tepla konvekcí, regulace 1-0 Spalování plynu v uzavřené spalovací komoře (spotřebič kategorie C ) Odtah spalin přes fasádu pozor na umístění!!! Zdroj: Google Maps Zdroj:

Tmavé plynové zářiče tmavé cca 350 C Sálání na podlahu Průmyslové

: REHVA Guidebook 15 Foto: autor 110 Topidla Světlé plynové

keramickém hořáku Sálavé vytápění celkové i místní Průmyslové

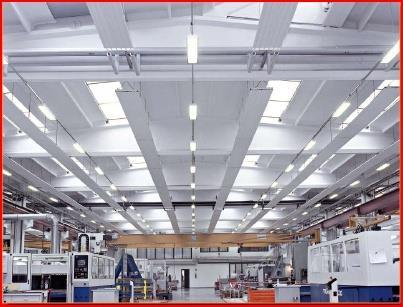

17 Tmavé plynové zářiče tmavé cca 350 C Sálání na podlahu Průmyslové a další haly Výška zavěšení min 4 m Topidla Zdroj: Kabele a kol.: REHVA Guidebook 15 Foto: autor 110 Topidla Světlé plynové zářiče Povrchová teplota cca 800 C Bezplamenné spalování plynu na keramickém hořáku Sálavé vytápění celkové i místní Průmyslové haly Intenzita osálání hlavy!!! Max 200 W/m 2 Výška zavěšení min 5 m

18 Světlé plynové zářiče 112 Elektrická topidla Konvektory Radiátory Infrazářiče Plošné sálavé Topidla Přímotopy x Akumulační Hybridní topidla Zdroj:

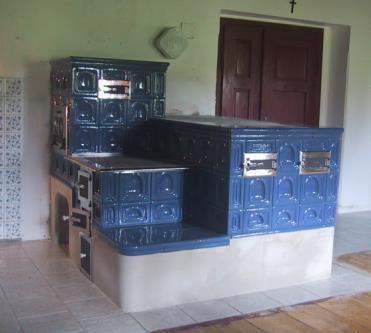

19 Kamna, krby Dřevo, peletky, líh Sdílení tepla sáláním a konvekcí Výměník? Topidla 114 Kamna, krby Dřevo, peletky, líh Sdílení tepla sáláním a konvekcí Výměník? Topidla

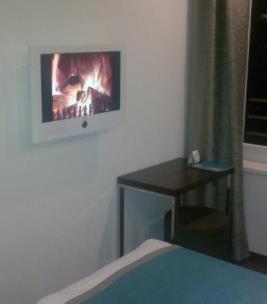

20 Kamna, krby Dřevo, peletky, líh Sdílení tepla sáláním a konvekcí Výměník? Topidla 116 Virtuální topidla????

21 PLOŠNÉ VYTÁPĚNÍ 118 Plošné vytápění Využita obvykle konstrukce ohraničující vytápěný prostor. Povrchová teplota je omezena hygienicky: Strop 29 C (80% podíl sálání ) Podlaha C (55% podíl sálání) Stěny 40 C (65% podíl sálání ) Nízkoteplotní systémy vhodné pro spojení s nízkopotenciálními energetickými zdroji (solární systémy, tepelná čerpadla,..) Konstrukční uspořádání otopné plochy: zabudovaná do stavební konstrukce samostatná

22 Sdílení tepla sáláním a prouděním Skladba podlahy Dilatace Podlahové vytápění Nášlapná vrstva Beton min 65mm (Výztuž) Potrubí Izolace 20-80mm Nosná konstrukce Parozábrana 122 PODLAHA

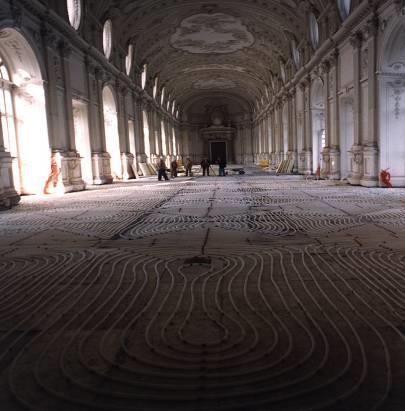

23 Podlahové vytápění příklady
