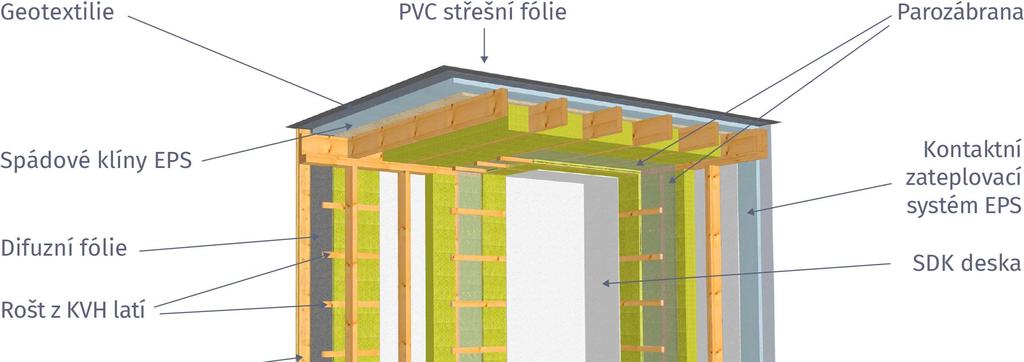

1 STANDARDNÍ POPIS VYBAVENÍ MODULU NA KLÍČ Skladba konstrukce pasivní STROPNÍ PANEL STĚNOVÝ PANEL PALUBKA Povlaková (bitumenová, foliová) střešní krytina tl. 1,5mm Palubkový obklad tl. 19mm Geotextílie 300g/m2 tl. 5mm Difuzní folie černá s prolepy tl. 0,5mm Polystyren EPS 100 S ve spádu tl mm Dřevěný rošt vyplněný minerální izolací tl. 60mm Prkenný záklop tl. 25mm OSB deska tl. 12,5mm KVH hranoly vyplněné minerální izolací tl.220mm KVH hranoly vyplněné minerální izolací tl. 160mm Parotěsná (difuzní) folie dle systému tl. 0,5mm Parozábrana tl. 0,5mm Dřevěný rošt vyplněný minerální izolací tl. 22mm Dřevěný rošt vyplněný minerální izolací tl. 40mm Sádrovláknitá deska tl. 10mm Sádrovláknitá deska tl. 12mm STĚNOVÝ PANEL OMÍTKA PODLAHOVÝ PANEL Stěrková omítka silikonová zrn. 1,5mm tl. 5mm PVC, koberec, laminátová podlaha tl. 10mm EPS 70F tl. 140mm OSB deska 2 x 12,5 mm tl. 25mm Sádrovláknitá deska tl.12,5mm Podlahový polystyren EPS 100 tl. 60mm KVH hranoly vyplněné minerální izolací tl. 160mm Parotěsná folie s prolepy tl. 0,5mm Parozábrana tl. 0,5mm OSB deska tl. 18mm Dřevěný rošt vyplněný minerální izolací tl. 40mm KVH hranoly vyplněné minerální izolací tl. 220mm Sádrovláknitá deska tl.12,5mm Prkenný záklop tl. 22mm PANEL PŘÍČKY - ZTUŽUJÍCÍ PANEL PŘÍČKY - DĚLÍCÍ Sádrovláknitá deska tl.12,5mm Sádrokartonová deska tl. 12mm KVH hranoly vyplněné minerální izolací (80mm) tl. 100mm SDK konstrukce minerální izolací (60mm) tl. 75mm Sádrovláknitá deska tl.12,5mm Sádrokartonová deska tl. 12mm 1

2 Legenda: užitečný nápad nezapomeňte připočítat pozor! Základy: U přízemních modulů se běžně provádí zakládání na zemních vrutech. U dvoupodlažních modulů je nutné individuální řešení. Zemní vruty jsme schopni Vám zajistit pomocí subdodavatelské firmy kompletně hotové na klíč. Zemní vruty, přívody vody a rozvody ležaté kanalizace a přívodu el. energie nejsou započítány v ceně a nejsou součástí dodávky modulu. Nosná konstrukce: Nosná konstrukce je tvořena dřevěnými KVH hranoly s výztužným opláštěním sádrovláknitými deskami. Tepelnou izolaci tvoří minerální čedičová vata 40 kg/m3. Jednotlivé stěny jsou ve výrobě sestavovány do celých modulů a nadále vybaveny (viz popis níže). Světlá výška modulu je 2,5m. Klempířské a pokrývačské práce: Střecha je plochá, spád do 2%, PVC krytina barva šedá viplanyl. Oplechování je řešeno poplastovaným plechem závětrná lišta, žlab + svod půlkruhový poplastovaný DN 80, barva je popelově šedá. Možnost provedení přípravy na zelenou střechu je za příplatek. Okna a balkonové dveře: Okna jsou ve standardu plastová, profil Inoutic Prestige, plast bílý zevnitř + zvenku fólie dekor základní (výběr dle vzorkovníku smluvního dodavatele oken a dveří), tepelně izolační trojsklo Uw = 0,78 W/m2K. Vnější dveře plastové, plné, profil Inoutic Prestige, plast bílý zevnitř + zvenku fólie dekor základní (výběr dle vzorkovníku smluvního dodavatele oken a dveří), Uw = 0,92 W/m2K. Dveře plné nebo s vertikálním prosklením u pantů. Venkovní a vnitřní žaluzie: Profil C80, barva stříbrná elox (případně dle vzorníku dodavatele), přiznaný kastl, přiznané vodicí lišty barva viz barva žaluzií. Venkovní a vnitřní žaluzie nejsou součástí dodávky modulu a je možné je dodat za příplatek. Okenní parapety: Venkovní parapety pozink poplastovaný, barva dle barvy oken. Vnitřní parapety komůrkový plast barva bílá. 2

3 Vnitřní dveře: Dveře vnitřní výrobce Masonite Jihlava, výplň voština, kašírovací fólie CPL laminát STANDARD (výběr dle vzorkovníku smluvního dodavatele vnitřních dveří). Dveře do obytných místností prosklené prosklení Vertika, sklo pískované, WC + koupelna plné. Kování standard, klika LENKA nerez s kulatou rozetou, dozický zámek. Zárubně obložkové, standard. Cena dveří + zárubní 5600 Kč vč. DPH. Podlahové krytiny - obklady stěn: Obklad stěn v koupelně je proveden do 2m výšky. V koupelně keramická dlažba Cifre Oxigeno 45x45 cm 400 Kč/m2 vč. DPH, obklad keramický Cifre Oxigeno 20x50 cm 400 Kč/m2 vč. DPH (výběr barevnosti dle vzorkovníku smluvního dodavatele materiálu). Obytné místnosti laminátová podlaha Castello Classic 400 Kč/m2 vč. DPH (výběr dle vzorkovníku smluvního dodavatele materiálu). Zařizovací předměty dle půdorysu: Kanalizační větve jsou navrženy z trub PVC tvrzených. Zařizovací předměty budou napojeny novodurovým připojovacím potrubím. Zařizovací předměty jsou součástí dodávky v rozsahu: Cena v Kč bez DPH umyvadlo CONCEPT 100, půlkruhové bílá alpin 1 059,- sifon umyvadlový 389,- baterie umyvadlová CONCEPT E ,- WC zavěšené CONCEPT 100 s vestavěným boxem TECE 6700,- sedátko WC CONCEPT 200, tvrzené 620,- sprchový kout vanička včetně zástěny CONCEPT 100, čtvrtkruh 90 cm 13000,- baterie sprchová CONCEPT set Jamaica 1475,- elektrický ohřívač Ariston Velis Evo 80 l závěsný, plochý 5690,- vývod pro pračku (sifon plast+ roháček chrom) 515,- Pro rozvod vody bude použito potrubí PE typ HOSTALEN s ochranou plstěnými pásy nebo Tubexem. Za příplatek je možné dodat čtvercové umyvadlo, umyvadlovou skříňku a vysokou skříňku do koupelny. Připojení na inženýrské sítě odpovídá vnitřnímu plánovanému vybavení domu. Vytápění: Zdrojem tepla jsou přímotopné elektrické radiátory s nastavitelnou regulací. Zdrojem teplé užitkové vody je elektrický zásobník (80 l). Radiátory jsou barvy bílé s termoregulací, v koupelně je elektrický žebřík, barva bílá. Možnost instalace elektrického podlahového vytápění za příplatek. Větrání: Zdrojem čerstvého vzduchu v případě standardních energeticky úsporných domů jsou okna. 3

4 Elektrorozvody: Rozvody se vedou měděnými kabely do míst dle půdorysu. Rozvodnice, krabice, přístroje, zařizovací předměty, dle platných evropských norem. Obývací pokoj: 1 dvojzásuvka, 2 zásuvky, 2 vypínače, 1 vývod na světlo, 1 vývod světla na terasu, 1 el. přímotop Kuchyně: 2 zásuvky pod linkou (trouba + varná deska, lednička), 2 zásuvky na lince, 1 vypínač, 1 vývod na světlo Pokoj: 2 zásuvky, 1 vypínač, 1 vývod na světlo, 1 el. přímotop Koupelna + WC: 2 zásuvky, 1 vypínač, 1 vývod na světlo, 1 zásuvka na pračku, 1 zásuvka na bojler, 1 el. topný žebřík Malířské práce, vnější obklady, fasáda: Stěny a stropy ve všech místnostech jsou bílé, hladké, matné. Dřevěné vnější obklady jsou provedeny ze svislého palubového obkladu, smrk P+D, tl. 19 mm, šířka obkladu 121 mm a jsou ošetřeny ochranným nátěrem Colorlak, olejová lazura (odstín dle vzorníku dodavatele). Fasáda (jako alternativa větraného obkladu u NED a PAS skladby konstrukce) je provedena v silikonové omítce Cemix, zrn. 1,5 mm, rýhovaná, barva dle vzorníku dodavatele. Obnovení nátěrů na dřevěných vnějších obkladech si provádí zákazník sám. Osazení a montáž: Nakládka, vykládka a usazení vždy probíhá pomocí autojeřábu, který je při každé instalaci volen individuálně v závislosti na hmotnosti domu, potřebného dosahu ramena a manipulačního prostoru. Autojeřáb se objednává vždy z nejbližšího možného místa v závislosti na místě zakázky. Časová náročnost vykládky včetně osazení jednomodulu je cca 2 až 3 hodiny. V případě osazení dvojmodulu, či trojmodulu je doba osazení individuální. Montáž a osazení modulu je v ceně zakázky. Doprava: Jeřáb potřebný pro osazení modulu není započítaný v ceně zakázky. Moduly se přepravují na klasických nebo nízkoprofilových podvalnících (návěs kamionu). Výška modulu garantuje průjezdnost soupravy pod většinou mostů a podjezdů v ČR i na Slovensku. Dle možnosti kamionové přepravy se pak omezuje délka jednotlivých modulů maximálně na 15 metrů, šířka maximálně na 4,5m. Před jednáním o dodávce modulu je samozřejmostí a nutností kontrola průjezdnosti trasy a pozemku investora. Doprava není započítaná v ceně zakázky. Další ujednání: Rozsah a cena dodávky jsou součástí kupní smlouvy. Dodávku není možné v průběhu výroby modulu měnit ani rozšiřovat. Veškeré práce na modulu budou provedeny v obvyklém standardu, tj. v souladu se závaznými ČSN. 4

5 Stavba neobsahuje žádné technologické a strojní vybavovací celky. Vybavovací prostředky, které jsou zachyceny v plánech nebo v prodejních prospektech, slouží jen jako nabídka vybavení a nejsou smluvními předměty (s výjimkou WC a koupelny). Tento standardní popis je nedílnou součástí kupní smlouvy. Atypické požadavky jsou možné pouze při schválení výrobcem. Místo převzetí: výrobní areál dodavatele. 5
