Provedení - difuzně otevřená konstrukce PASIV

Transkript

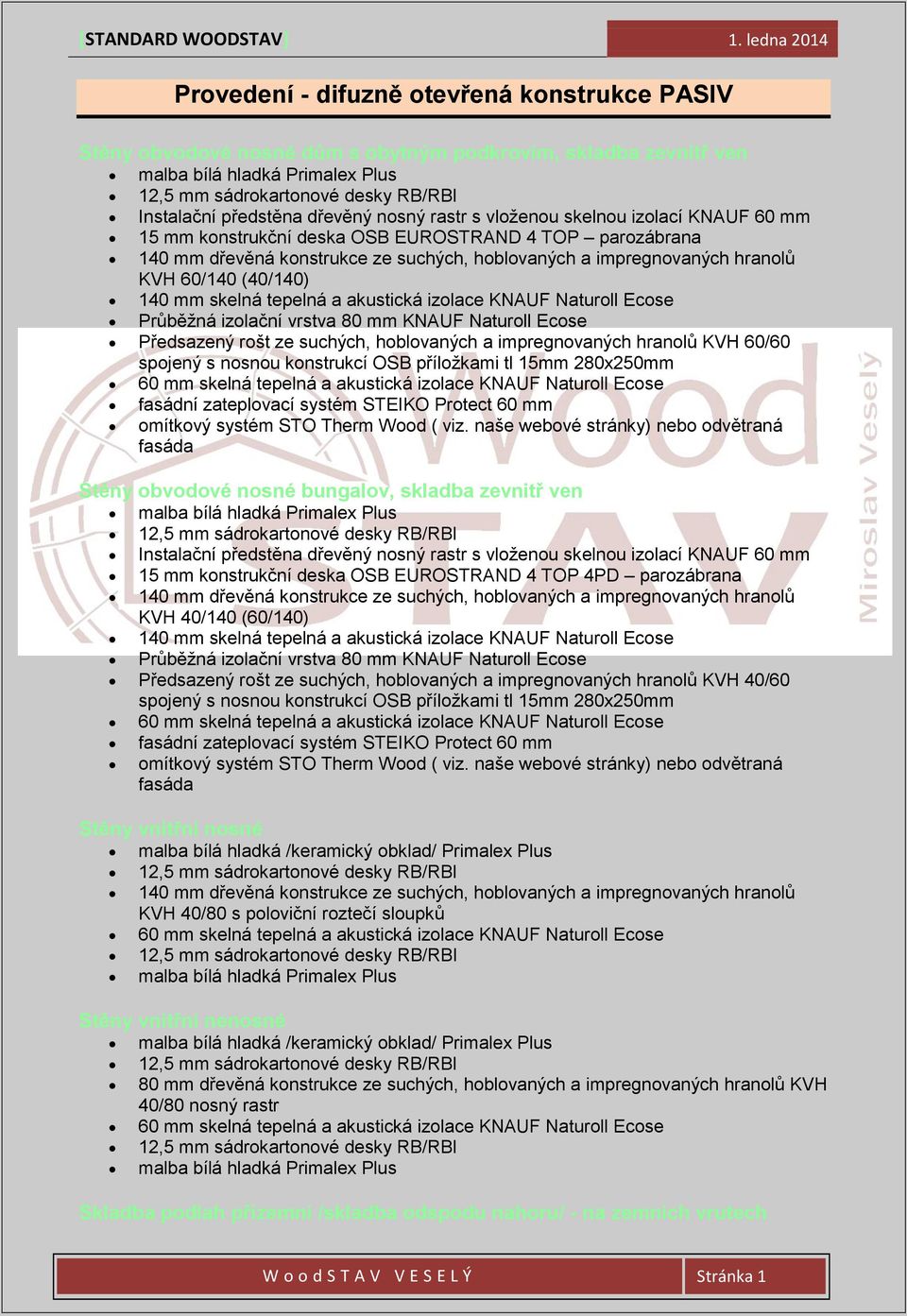

1 Provedení - difuzně otevřená konstrukce PASIV Stěny obvodové nosné dům s obytným podkrovím, skladba zevnitř ven malba bílá hladká Primalex Plus 12,5 mm sádrokartonové desky RB/RBI Instalační předstěna dřevěný nosný rastr s vloženou skelnou izolací KNAUF 60 mm 15 mm konstrukční deska OSB EUROSTRAND 4 TOP parozábrana 140 mm dřevěná konstrukce ze suchých, hoblovaných a impregnovaných hranolů KVH 60/140 (40/140) 140 mm skelná tepelná a akustická izolace KNAUF Naturoll Ecose Průběžná izolační vrstva 80 mm KNAUF Naturoll Ecose Předsazený rošt ze suchých, hoblovaných a impregnovaných hranolů KVH 60/60 spojený s nosnou konstrukcí OSB příložkami tl 15mm 280x250mm 60 mm skelná tepelná a akustická izolace KNAUF Naturoll Ecose fasádní zateplovací systém STEIKO Protect 60 mm omítkový systém STO Therm Wood ( viz. naše webové stránky) nebo odvětraná fasáda Stěny obvodové nosné bungalov, skladba zevnitř ven malba bílá hladká Primalex Plus 12,5 mm sádrokartonové desky RB/RBI Instalační předstěna dřevěný nosný rastr s vloženou skelnou izolací KNAUF 60 mm 15 mm konstrukční deska OSB EUROSTRAND 4 TOP 4PD parozábrana 140 mm dřevěná konstrukce ze suchých, hoblovaných a impregnovaných hranolů KVH 40/140 (60/140) 140 mm skelná tepelná a akustická izolace KNAUF Naturoll Ecose Průběžná izolační vrstva 80 mm KNAUF Naturoll Ecose Předsazený rošt ze suchých, hoblovaných a impregnovaných hranolů KVH 40/60 spojený s nosnou konstrukcí OSB příložkami tl 15mm 280x250mm 60 mm skelná tepelná a akustická izolace KNAUF Naturoll Ecose fasádní zateplovací systém STEIKO Protect 60 mm omítkový systém STO Therm Wood ( viz. naše webové stránky) nebo odvětraná fasáda Stěny vnitřní nosné malba bílá hladká /keramický obklad/ Primalex Plus 12,5 mm sádrokartonové desky RB/RBI 140 mm dřevěná konstrukce ze suchých, hoblovaných a impregnovaných hranolů KVH 40/80 s poloviční roztečí sloupků 60 mm skelná tepelná a akustická izolace KNAUF Naturoll Ecose 12,5 mm sádrokartonové desky RB/RBI malba bílá hladká Primalex Plus Stěny vnitřní nenosné malba bílá hladká /keramický obklad/ Primalex Plus 12,5 mm sádrokartonové desky RB/RBI 80 mm dřevěná konstrukce ze suchých, hoblovaných a impregnovaných hranolů KVH 40/80 nosný rastr 60 mm skelná tepelná a akustická izolace KNAUF Naturoll Ecose 12,5 mm sádrokartonové desky RB/RBI malba bílá hladká Primalex Plus Skladba podlah přízemní /skladba odspodu nahoru/ - na zemních vrutech W o o d S T A V V E S E L Ý Stránka 1

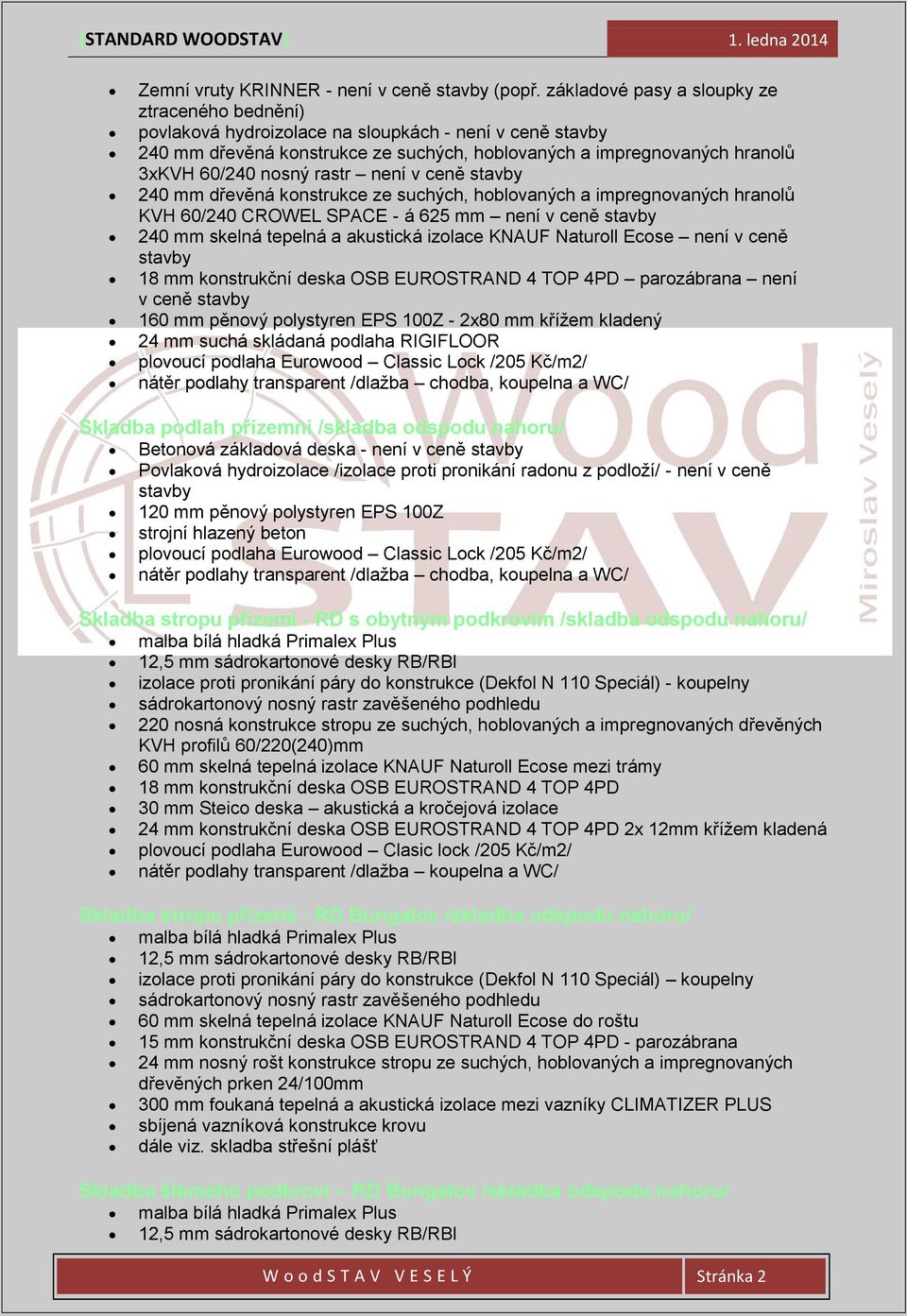

2 Zemní vruty KRINNER - není v ceně stavby (popř. základové pasy a sloupky ze ztraceného bednění) povlaková hydroizolace na sloupkách - není v ceně stavby 240 mm dřevěná konstrukce ze suchých, hoblovaných a impregnovaných hranolů 3xKVH 60/240 nosný rastr není v ceně stavby 240 mm dřevěná konstrukce ze suchých, hoblovaných a impregnovaných hranolů KVH 60/240 CROWEL SPACE - á 625 mm není v ceně stavby 240 mm skelná tepelná a akustická izolace KNAUF Naturoll Ecose není v ceně stavby 18 mm konstrukční deska OSB EUROSTRAND 4 TOP 4PD parozábrana není v ceně stavby 160 mm pěnový polystyren EPS 100Z - 2x80 mm křížem kladený 24 mm suchá skládaná podlaha RIGIFLOOR plovoucí podlaha Eurowood Classic Lock /205 Kč/m2/ nátěr podlahy transparent /dlažba chodba, koupelna a WC/ Skladba podlah přízemní /skladba odspodu nahoru/ Betonová základová deska - není v ceně stavby Povlaková hydroizolace /izolace proti pronikání radonu z podloží/ - není v ceně stavby 120 mm pěnový polystyren EPS 100Z strojní hlazený beton plovoucí podlaha Eurowood Classic Lock /205 Kč/m2/ nátěr podlahy transparent /dlažba chodba, koupelna a WC/ Skladba stropu přízemí - RD s obytným podkrovím /skladba odspodu nahoru/ malba bílá hladká Primalex Plus 12,5 mm sádrokartonové desky RB/RBI izolace proti pronikání páry do konstrukce (Dekfol N 110 Speciál) - koupelny sádrokartonový nosný rastr zavěšeného podhledu 220 nosná konstrukce stropu ze suchých, hoblovaných a impregnovaných dřevěných KVH profilů 60/220(240)mm 60 mm skelná tepelná izolace KNAUF Naturoll Ecose mezi trámy 18 mm konstrukční deska OSB EUROSTRAND 4 TOP 4PD 30 mm Steico deska akustická a kročejová izolace 24 mm konstrukční deska OSB EUROSTRAND 4 TOP 4PD 2x 12mm křížem kladená plovoucí podlaha Eurowood Clasic lock /205 Kč/m2/ nátěr podlahy transparent /dlažba koupelna a WC/ Skladba stropu přízemí - RD Bungalov /skladba odspodu nahoru/ malba bílá hladká Primalex Plus 12,5 mm sádrokartonové desky RB/RBI izolace proti pronikání páry do konstrukce (Dekfol N 110 Speciál) koupelny sádrokartonový nosný rastr zavěšeného podhledu 60 mm skelná tepelná izolace KNAUF Naturoll Ecose do roštu 15 mm konstrukční deska OSB EUROSTRAND 4 TOP 4PD - parozábrana 24 mm nosný rošt konstrukce stropu ze suchých, hoblovaných a impregnovaných dřevěných prken 24/100mm 300 mm foukaná tepelná a akustická izolace mezi vazníky CLIMATIZER PLUS sbíjená vazníková konstrukce krovu dále viz. skladba střešní plášť Skladba šikmého podkroví RD Bungalov /skladba odspodu nahoru/ malba bílá hladká Primalex Plus 12,5 mm sádrokartonové desky RB/RBI W o o d S T A V V E S E L Ý Stránka 2

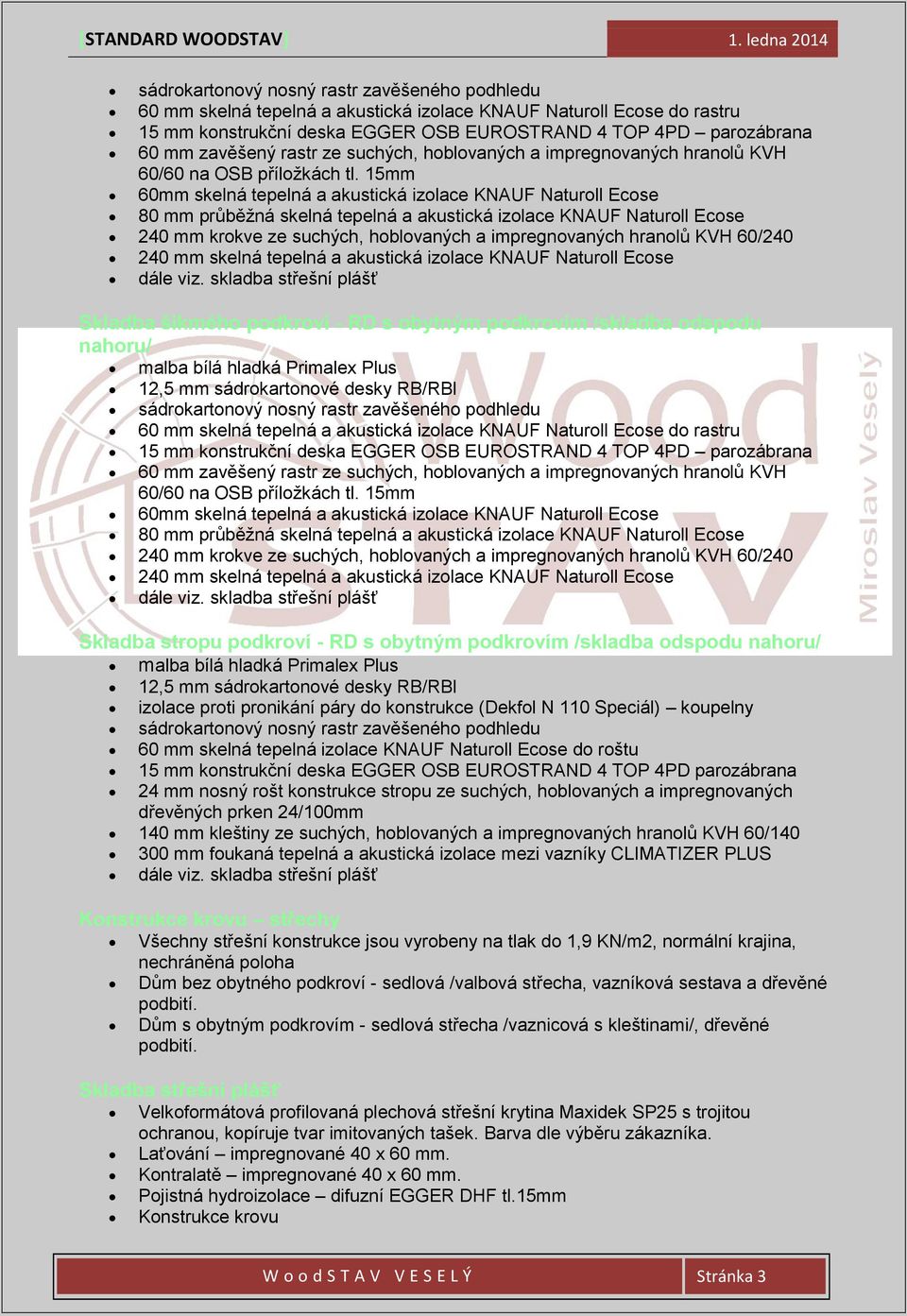

3 sádrokartonový nosný rastr zavěšeného podhledu 60 mm skelná tepelná a akustická izolace KNAUF Naturoll Ecose do rastru 15 mm konstrukční deska EGGER OSB EUROSTRAND 4 TOP 4PD parozábrana 60 mm zavěšený rastr ze suchých, hoblovaných a impregnovaných hranolů KVH 60/60 na OSB příložkách tl. 15mm 60mm skelná tepelná a akustická izolace KNAUF Naturoll Ecose 80 mm průběžná skelná tepelná a akustická izolace KNAUF Naturoll Ecose 240 mm krokve ze suchých, hoblovaných a impregnovaných hranolů KVH 60/ mm skelná tepelná a akustická izolace KNAUF Naturoll Ecose dále viz. skladba střešní plášť Skladba šikmého podkroví - RD s obytným podkrovím /skladba odspodu nahoru/ malba bílá hladká Primalex Plus 12,5 mm sádrokartonové desky RB/RBI sádrokartonový nosný rastr zavěšeného podhledu 60 mm skelná tepelná a akustická izolace KNAUF Naturoll Ecose do rastru 15 mm konstrukční deska EGGER OSB EUROSTRAND 4 TOP 4PD parozábrana 60 mm zavěšený rastr ze suchých, hoblovaných a impregnovaných hranolů KVH 60/60 na OSB příložkách tl. 15mm 60mm skelná tepelná a akustická izolace KNAUF Naturoll Ecose 80 mm průběžná skelná tepelná a akustická izolace KNAUF Naturoll Ecose 240 mm krokve ze suchých, hoblovaných a impregnovaných hranolů KVH 60/ mm skelná tepelná a akustická izolace KNAUF Naturoll Ecose dále viz. skladba střešní plášť Skladba stropu podkroví - RD s obytným podkrovím /skladba odspodu nahoru/ malba bílá hladká Primalex Plus 12,5 mm sádrokartonové desky RB/RBI izolace proti pronikání páry do konstrukce (Dekfol N 110 Speciál) koupelny sádrokartonový nosný rastr zavěšeného podhledu 60 mm skelná tepelná izolace KNAUF Naturoll Ecose do roštu 15 mm konstrukční deska EGGER OSB EUROSTRAND 4 TOP 4PD parozábrana 24 mm nosný rošt konstrukce stropu ze suchých, hoblovaných a impregnovaných dřevěných prken 24/100mm 140 mm kleštiny ze suchých, hoblovaných a impregnovaných hranolů KVH 60/ mm foukaná tepelná a akustická izolace mezi vazníky CLIMATIZER PLUS dále viz. skladba střešní plášť Konstrukce krovu střechy Všechny střešní konstrukce jsou vyrobeny na tlak do 1,9 KN/m2, normální krajina, nechráněná poloha Dům bez obytného podkroví - sedlová /valbová střecha, vazníková sestava a dřevěné podbití. Dům s obytným podkrovím - sedlová střecha /vaznicová s kleštinami/, dřevěné podbití. Skladba střešní plášť Velkoformátová profilovaná plechová střešní krytina Maxidek SP25 s trojitou ochranou, kopíruje tvar imitovaných tašek. Barva dle výběru zákazníka. Laťování impregnované 40 x 60 mm. Kontralatě impregnované 40 x 60 mm. Pojistná hydroizolace difuzní EGGER DHF tl.15mm Konstrukce krovu W o o d S T A V V E S E L Ý Stránka 3

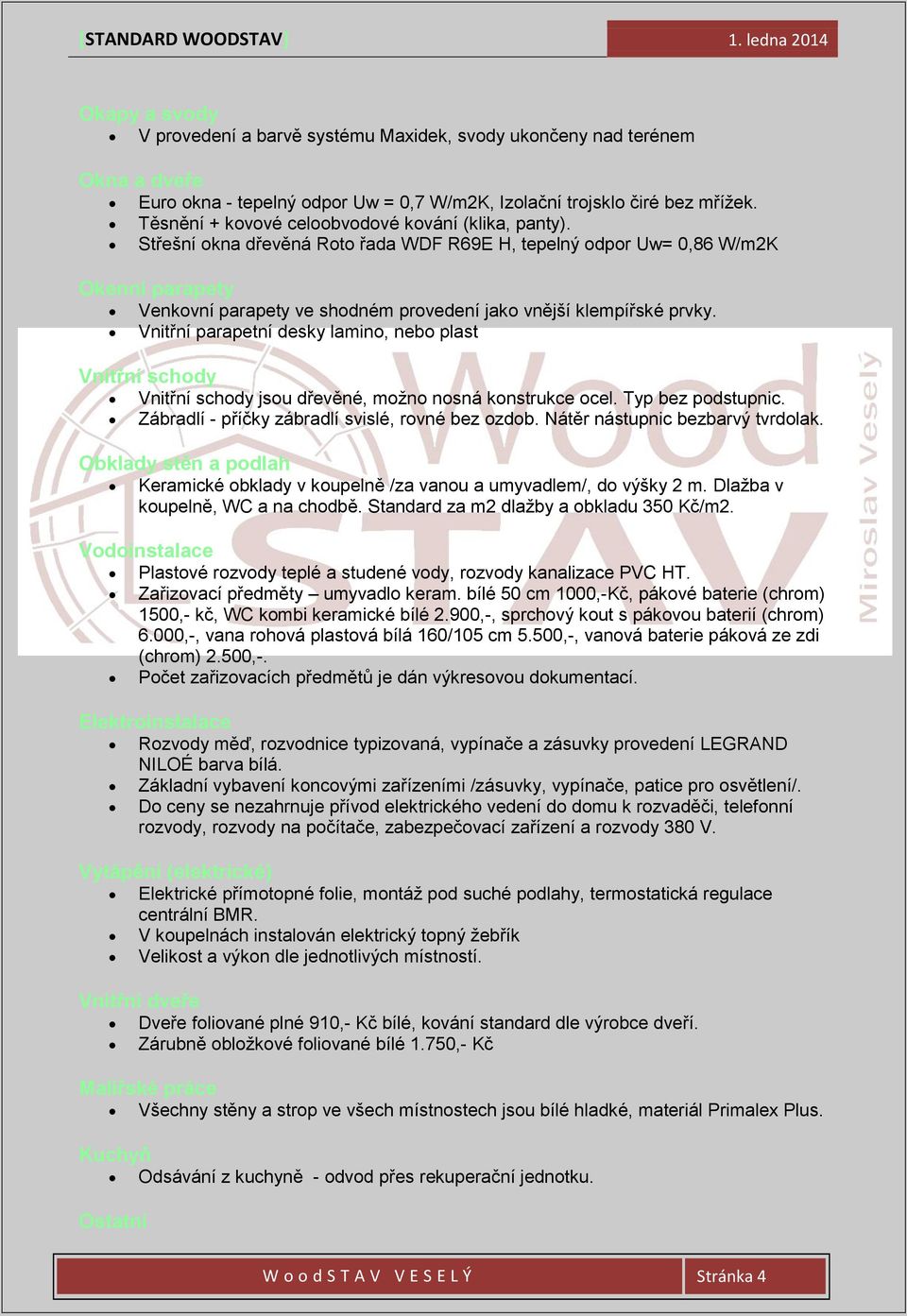

4 Okapy a svody V provedení a barvě systému Maxidek, svody ukončeny nad terénem Okna a dveře Euro okna - tepelný odpor Uw = 0,7 W/m2K, Izolační trojsklo čiré bez mřížek. Těsnění + kovové celoobvodové kování (klika, panty). Střešní okna dřevěná Roto řada WDF R69E H, tepelný odpor Uw= 0,86 W/m2K Okenní parapety Venkovní parapety ve shodném provedení jako vnější klempířské prvky. Vnitřní parapetní desky lamino, nebo plast Vnitřní schody Vnitřní schody jsou dřevěné, možno nosná konstrukce ocel. Typ bez podstupnic. Zábradlí - příčky zábradlí svislé, rovné bez ozdob. Nátěr nástupnic bezbarvý tvrdolak. Obklady stěn a podlah Keramické obklady v koupelně /za vanou a umyvadlem/, do výšky 2 m. Dlažba v koupelně, WC a na chodbě. Standard za m2 dlažby a obkladu 350 Kč/m2. Vodoinstalace Plastové rozvody teplé a studené vody, rozvody kanalizace PVC HT. Zařizovací předměty umyvadlo keram. bílé 50 cm 1000,-Kč, pákové baterie (chrom) 1500,- kč, WC kombi keramické bílé 2.900,-, sprchový kout s pákovou baterií (chrom) 6.000,-, vana rohová plastová bílá 160/105 cm 5.500,-, vanová baterie páková ze zdi (chrom) 2.500,-. Počet zařizovacích předmětů je dán výkresovou dokumentací. Elektroinstalace Rozvody měď, rozvodnice typizovaná, vypínače a zásuvky provedení LEGRAND NILOÉ barva bílá. Základní vybavení koncovými zařízeními /zásuvky, vypínače, patice pro osvětlení/. Do ceny se nezahrnuje přívod elektrického vedení do domu k rozvaděči, telefonní rozvody, rozvody na počítače, zabezpečovací zařízení a rozvody 380 V. Vytápění (elektrické) Elektrické přímotopné folie, montáž pod suché podlahy, termostatická regulace centrální BMR. V koupelnách instalován elektrický topný žebřík Velikost a výkon dle jednotlivých místností. Vnitřní dveře Dveře foliované plné 910,- Kč bílé, kování standard dle výrobce dveří. Zárubně obložkové foliované bílé 1.750,- Kč Malířské práce Všechny stěny a strop ve všech místnostech jsou bílé hladké, materiál Primalex Plus. Kuchyň Odsávání z kuchyně - odvod přes rekuperační jednotku. Ostatní W o o d S T A V V E S E L Ý Stránka 4

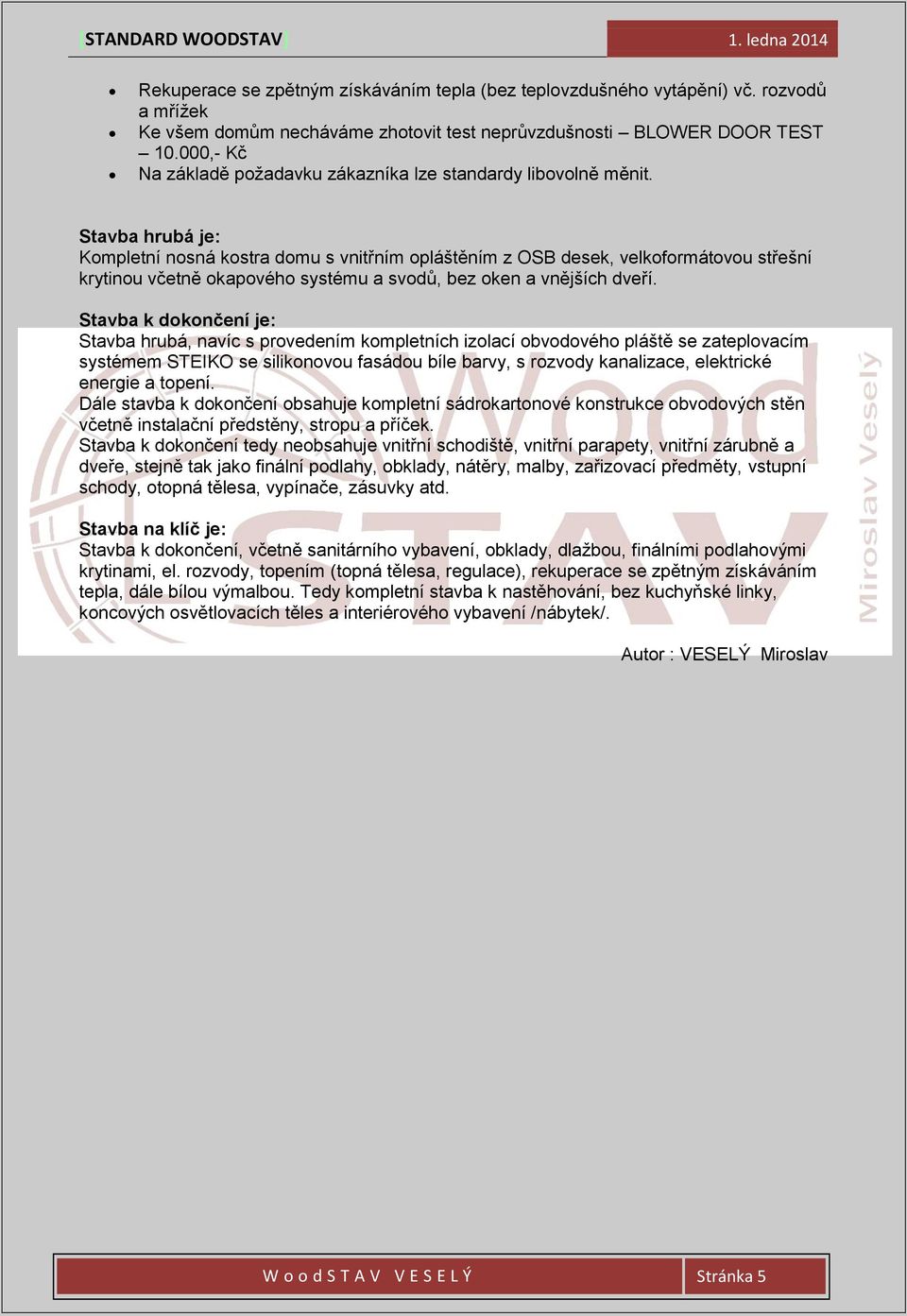

5 Rekuperace se zpětným získáváním tepla (bez teplovzdušného vytápění) vč. rozvodů a mřížek Ke všem domům necháváme zhotovit test neprůvzdušnosti BLOWER DOOR TEST ,- Kč Na základě požadavku zákazníka lze standardy libovolně měnit. Stavba hrubá je: Kompletní nosná kostra domu s vnitřním opláštěním z OSB desek, velkoformátovou střešní krytinou včetně okapového systému a svodů, bez oken a vnějších dveří. Stavba k dokončení je: Stavba hrubá, navíc s provedením kompletních izolací obvodového pláště se zateplovacím systémem STEIKO se silikonovou fasádou bíle barvy, s rozvody kanalizace, elektrické energie a topení. Dále stavba k dokončení obsahuje kompletní sádrokartonové konstrukce obvodových stěn včetně instalační předstěny, stropu a příček. Stavba k dokončení tedy neobsahuje vnitřní schodiště, vnitřní parapety, vnitřní zárubně a dveře, stejně tak jako finální podlahy, obklady, nátěry, malby, zařizovací předměty, vstupní schody, otopná tělesa, vypínače, zásuvky atd. Stavba na klíč je: Stavba k dokončení, včetně sanitárního vybavení, obklady, dlažbou, finálními podlahovými krytinami, el. rozvody, topením (topná tělesa, regulace), rekuperace se zpětným získáváním tepla, dále bílou výmalbou. Tedy kompletní stavba k nastěhování, bez kuchyňské linky, koncových osvětlovacích těles a interiérového vybavení /nábytek/. Autor : VESELÝ Miroslav W o o d S T A V V E S E L Ý Stránka 5
