1 Autonomní samočinný hasicí systém ASHS

2 ASTRA SECURITY, a.s. projekce, distribuce, instalace, údržba a servis Divize Fire: Elektrická požární signalizace (EPS) Hasicí systémy (ASHS, SHZ, GHZ) Přenosné hasicí přístroje (PHP) Divize Security: Elektrická zabezpečovací signalizace (EZS) Systémy kontroly vstupu (SKV) Kamerové systémy (CCTV) 2

3 ASHS na železnici 3

4 Historie ASHS na železnici 2005 spolupráce se Sudop Praha při hledání nejlepšího technického řešení pro požární ochranu klíčových sdělovacích a zabezpečovacích technologií na železničních tratích v rámci procesu optimalizace a racionalizace Pilotní projekty: Racionalizace v trati Bakov nad Jizerou Česká Lípa Optimalizace trati Strančice Praha Hostivař 4

5 Historie ASHS na železnici Navržení systému, který bude: - autonomní vůči ostatním PBZ (nezávislý na EPS) - samočinný, tj. automaticky uhasí požár a to bez lidského činitele - prostorově nenáročný - zvolit vhodné hasivo, které nepoškodí technologie a bude zdraví neškodné Autonomní samočinný hasicí systém 5

6 Autonomní samočinný hasicí systém 1. Celozáplavový systém 2. Lokální hašení 6

7 ASHS - Hasiva

8 Aplikace - čisté hasicí plyny Výpočetní technika Telekomunikace Čisté provozy Velíny Archivy Galerie Muzea Armáda Petrochemický průmysl Těžební průmysl 8

9 Alternativy za Halon Chemické plyny: HFC 227ea obchodní název FM-200 FK obchodní název Novec 1230 Inertní plyny, zejména: IG-55 IG-541 N2 + Ar (Argonite) N2 + Ar + CO2 (Inergen) 9

10 Halon 1301 FM-200 Novec 1230 CO 2 Inertní plyny (Argonite, Inergen) 10

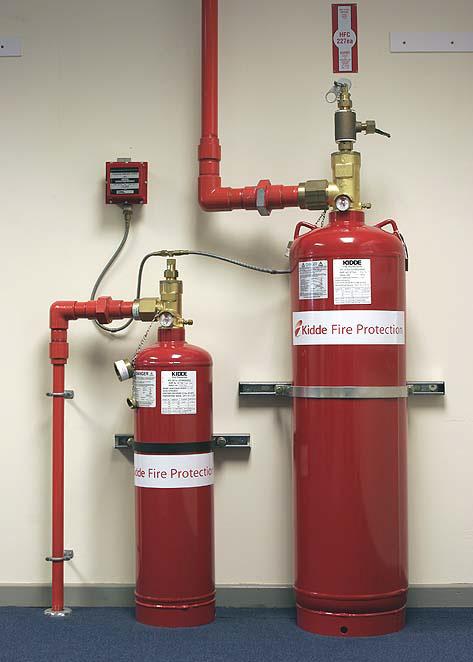

11 11

FM-200 a životní prostředí Potenciál ke ztenčování ozónové vrstvy - 0 Potenciál ke globálnímu oteplování - 2900 (33 let) - povolen v EU dle nařízení EP a Rady č.

12 FM-200 a životní prostředí Potenciál ke ztenčování ozónové vrstvy - 0 Potenciál ke globálnímu oteplování (33 let) - povolen v EU dle nařízení EP a Rady č. 842/200 - povinný tlakový spínač monitorování tlaku - povinnost vést evidenční knihy a provádět kontroly těsnosti zařízení certifikovanými osobami dle vyhlášky MŽP č. 279/

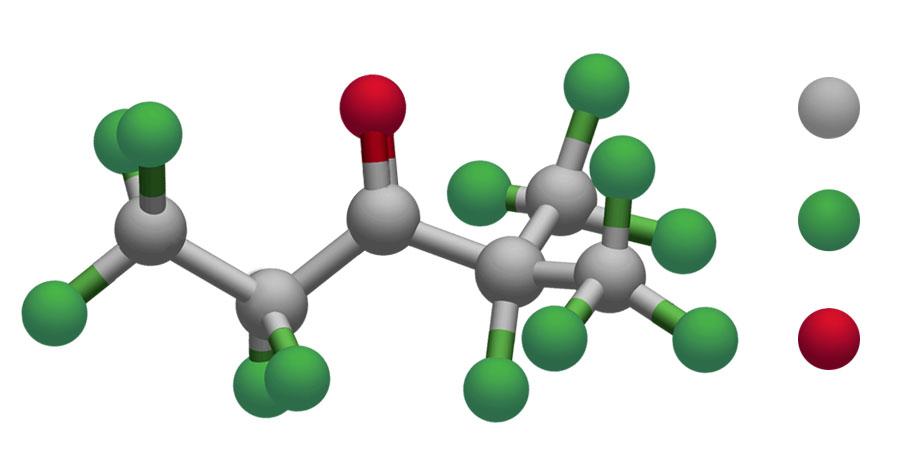

13 NOVEC 1230 Fluorketon V normálním stavu kapalina = jednoduchá manipulace Doba vypouštění 6-10 vteřin Zcela ekologické hasivo Potenciál ke ztenčování ozónové vrstvy - 0 Potenciál ke globálnímu oteplování - 1 (5 dnů) 13

14 Celozáplavové ASHS Hardware

15 Autonomní samočinný hasicí systém Detekční část: ústředna, indikační tabla, ovládací tlačítka hlásiče požáru, opticko-akustická signalizace Hasicí část: tlakové nádoby (25 bar) hasivo NOVEC 1230 (dříve FM-200) spouštěče a tlakové spínače šroubované nebo svařované potrubí hubice (trysky) 15

16 Smyčka stupeň 2. stupeň Indikační tabla a deska výstupů Ethernet modul (DDTS ŽDC) El. spouštěč Vypouštění hasiva Nízký tlak Tlačítko nouzové přerušení

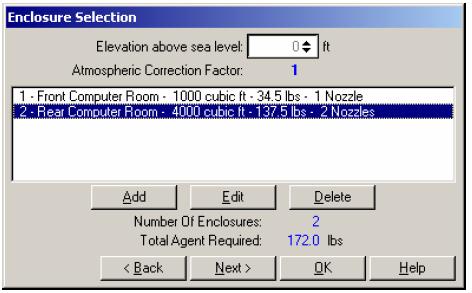

17 Návrh doložen hydraulickým výpočtem Hydraulický výpočet pomocí licencovaného SW od Kidde 17

Zkouška těsnosti prostoru (Door Fan Test) Provádí se dle ČSN EN 15004 (2009) Kontrola chráněného prostoru, aby se lokalizovaly a následně efektivně utěsnily

18 Zkouška těsnosti prostoru (Door Fan Test) Provádí se dle ČSN EN (2009) Kontrola chráněného prostoru, aby se lokalizovaly a následně efektivně utěsnily jakékoli značné netěsnosti, které by mohly mít za následek nesprávné udržení předepsané úrovně koncentrace hasiva po stanovenou dobu udržování koncentrace - 10 minut

19 Zkouška těsnosti prostoru (Door Fan Test) Využívá ventilátor umístěný do vstupních dveří Měří se přetlak a podtlak při různých rychlostech ventilátoru Software spočítá: - plochu otvorů, kterými uniká hasivo - dobu udržení hasiva 19

20 Lokální ASHS Hardware

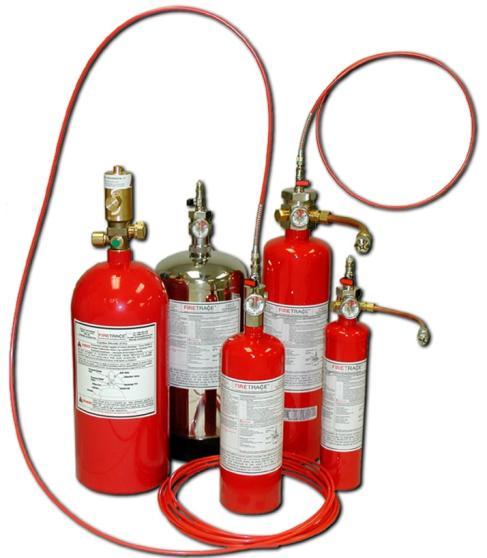

21 Lokální ASHS Jednoduchá, odolná a ověřená technologie Detekuje, hasí, izoluje požár a informuje obsluhu Prefabrikovaný systém Nevyžaduje hydraulické výpočty Tři varianty: 1. SYSTÉM S PŘÍMÝM VYPOUŠTĚNÍM 2. SYSTÉM S NEPŘÍMÝM VYPOUŠTĚNÍM 3. SYSTÉM DO 19 RACKU 21

22 Základní komponenty Systém s přímým vypouštěním Tlaková nádoba s hasivem Ventil s manometrem Tlakový spínač (úbytek tlaku) Trubička max. 15 m Originální příslušenství CE certifikace 22

23 Základní komponenty Systém s nepřímým vypouštěním Tlaková nádoba s hasivem Ventil s manometrem Tlakový spínač (úbytek tlaku) Trubička max. 36 m Potrubí (max. 4 m) a trysky Možnost elektrického spouštěče Originální příslušenství CE certifikace 23

24 Lokální ASHS do racku Kompaktní řešení včetně hlásičů požáru do 19 racku Nutná součinnost s dodavatelem racku/technologie Poměrně vysoké pořizovací náklady 24

25 ASHS Montáž a údržba

26 Certifikace a schválení SŽDC ASHS s hasivem FM-200 od roku

27 Certifikace a schválení SŽDC ASHS s hasivem NOVEC 1230 od roku

28 Certifikace a schválení SŽDC EPS od roku

29 Reference ASHS na železnici Zejména ve spolupráci s AŽD PRAHA: ASHS: více jak 100 systémů ve správě SŽDC EPS: trať Brno - Břeclav Letiště Leoše Janáčka Ostrava, kolejové napojení žst. Olomouc žst. Plzeň 29

30 Termíny kontrol - celozáplavové ASHS Termín Úkon Provádí 1x za 6 měsíců 1x za 1 rok 1x za 2 roky Zkouška činnosti při provozu Provádí pracovníci OŘ SŽDC Kontrola provozuschopnosti Kontrola provozuschopnosti rozšířená: - kontrola průchodnosti potrubí (kompresorem) Osoba proškolená a pověřená údržbou zařízení od výrobce včetně zápisu do provozní Knihy 1x za 5 let Kontrola provozuschopnosti rozšířená: - kontrola tlakových lahví vizuální (demontáž z úchytu) - revize silnoproud 1x za 10 let Kontrola provozuschopnosti rozšířená: - tlaková zkouška lahví Lze provést výměnou kus za kus na místě instalace 30

31 Termíny kontrol - lokální ASHS Termín Úkon Provádí 1x za 6 měsíců 1x za 1 rok Zkouška činnosti při provozu Provádí pracovníci OŘ SŽDC Kontrola provozuschopnosti Osoba proškolená a pověřená údržbou zařízení od výrobce včetně zápisu do provozní knihy 1x za 5 let Kontrola provozuschopnosti rozšířená: - tlaková zkouška lahví Lze provést výměnou kus za kus na místě instalace 31

32 Plnírna a zkušebna 32

33 Úspěšně uhašené požáry 2011 žst. Žďárec u Skutče 2011 Zdice TT - měřící transformátor napětí (MTN) 33

34 Proč ASHS? Chrání proti požáru, což znamená: chrání životy chrání technologie zajišťuje provozuschopnost (prvky kritické infrastruktury) nevyžaduje obsluhu (funguje automaticky) ekologicky šetrná technologie 34

35 Děkuji za pozornost, Mgr. Daniel Slavíček, Ph.D. statutární ředitel ASTRA SECURITY, a.s. 35
