1 Kontakt Siemens s.r.o. divize Building Technologies Evropská 33a Praha 6 Ing. Miloš PRŮHA produktový manager plynového SHZ Tel.: Fax: Mobil: milos.pruha@siemens.com Page 1 V-09 Ing. Miloš Průha

2 Hasiva Aplikace je definována správnou volbou hasicího systému resp. typem hasiva. Neexistuje univerzální hasicí systém. Přírodní (inertní) plyny: dusík, argon, oxid uhličitý a jejich případná směs. Chemicky vytvořené plyny: FE-227 (FM200), FE-36, FE-13, Novec 1230, halon 1301 atd. Page 2 V-09 Ing. Miloš Průha

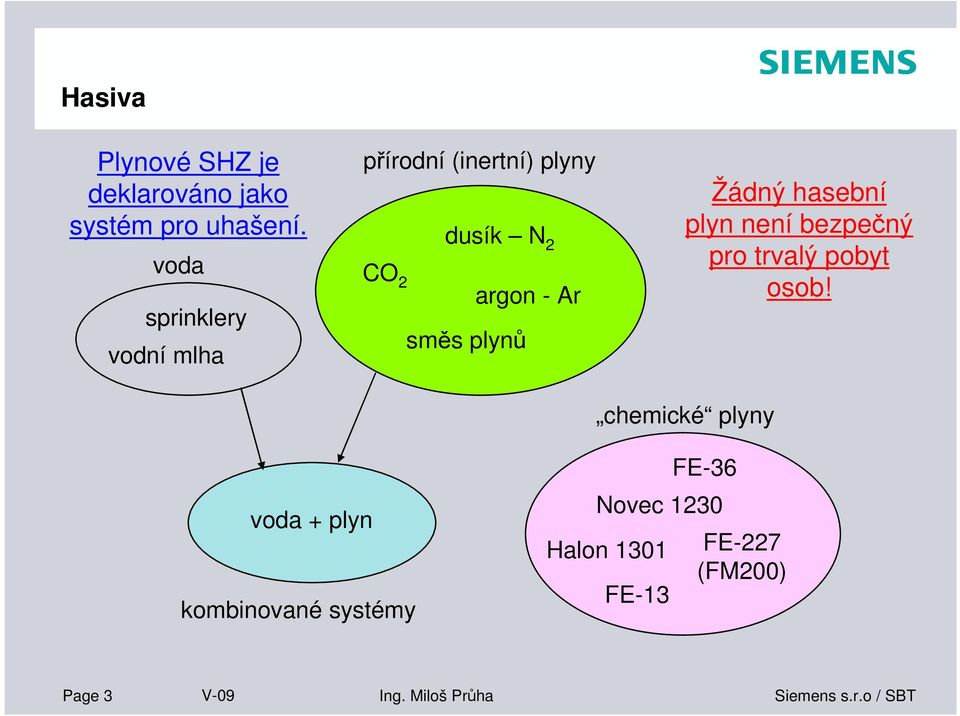

3 Hasiva Plynové SHZ je deklarováno jako systém pro uhašení. voda sprinklery vodní mlha přírodní (inertní) plyny dusík N 2 CO 2 argon - Ar směs plynů Žádný hasební plyn není bezpečný pro trvalý pobyt osob! chemické plyny voda + plyn kombinované systémy FE-36 Novec 1230 Halon 1301 FE-13 FE-227 (FM200) Page 3 V-09 Ing. Miloš Průha

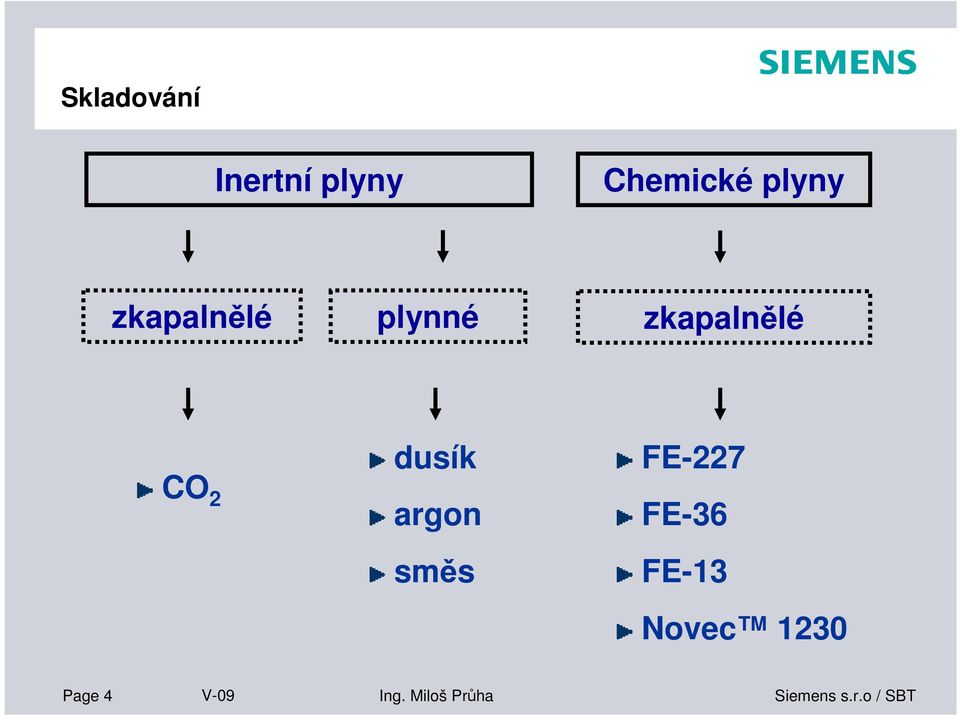

4 Skladování Inertní plyny Chemické plyny zkapalnělé plynné zkapalnělé CO 2 dusík argon směs FE-227 FE-36 FE-13 Novec 1230 Page 4 V-09 Ing. Miloš Průha

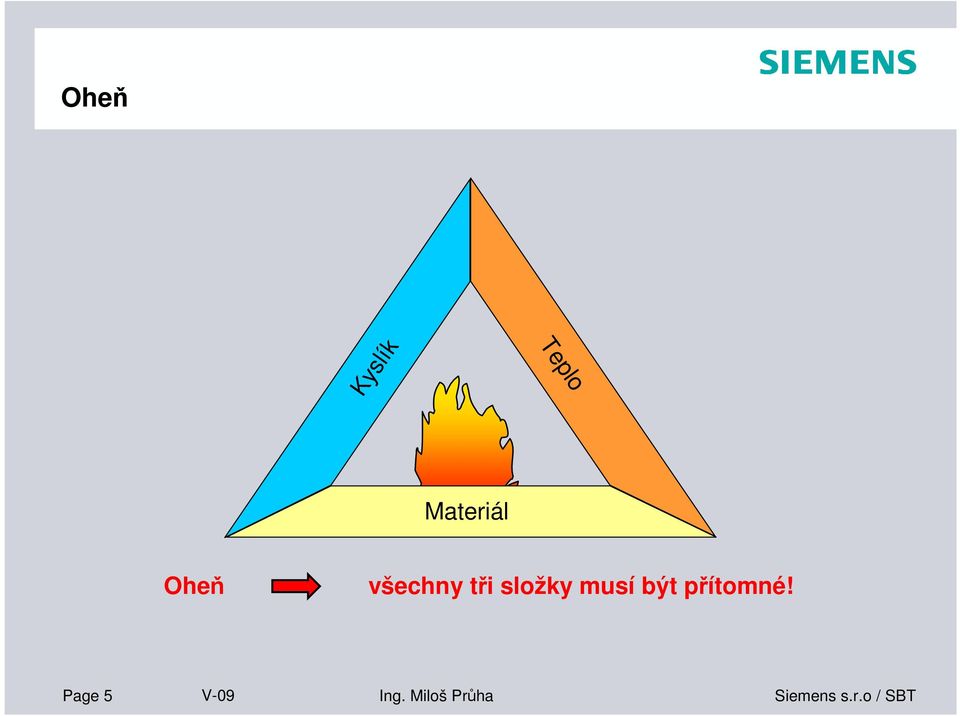

5 Oheň Kyslík Teplo Materiál Oheň všechny tři složky musí být přítomné! Page 5 V-09 Ing. Miloš Průha

6 Hašení Eliminace tepla voda (ochlazení pod cca 500 C) Kyslík Teplo Materiál Eliminace kyslíku plyn (koncentrace pod 12,5% O 2 ) Kyslík Teplo Materiál Kyslík Teplo Materiál Eliminace materiálu přesunutí předmětu (oheň zůstává) Page 6 V-09 Ing. Miloš Průha

7 Princip hašení přírodními plyny Hasicí látka: inertní plyn Koncentrace N 2 v normálním stavu Koncentrace po vypuštění N 2 Princip hašení: vytěsnění kyslíku Hasební koncentrace: 43 % (<12.5% O 2 ) Dusík 79 % Dusík 90-88% Skladování: plynná forma Kyslík 21% Kyslík 10-12% Page 7 V-09 Ing. Miloš Průha

8 Určení koncentrace 1. Určení pomocí laboratorního testu (cup burner test) 2. Určení pomocí reálného testu (místnost nebo maloobjemové zkoušky) Page 8 V-09 Ing. Miloš Průha

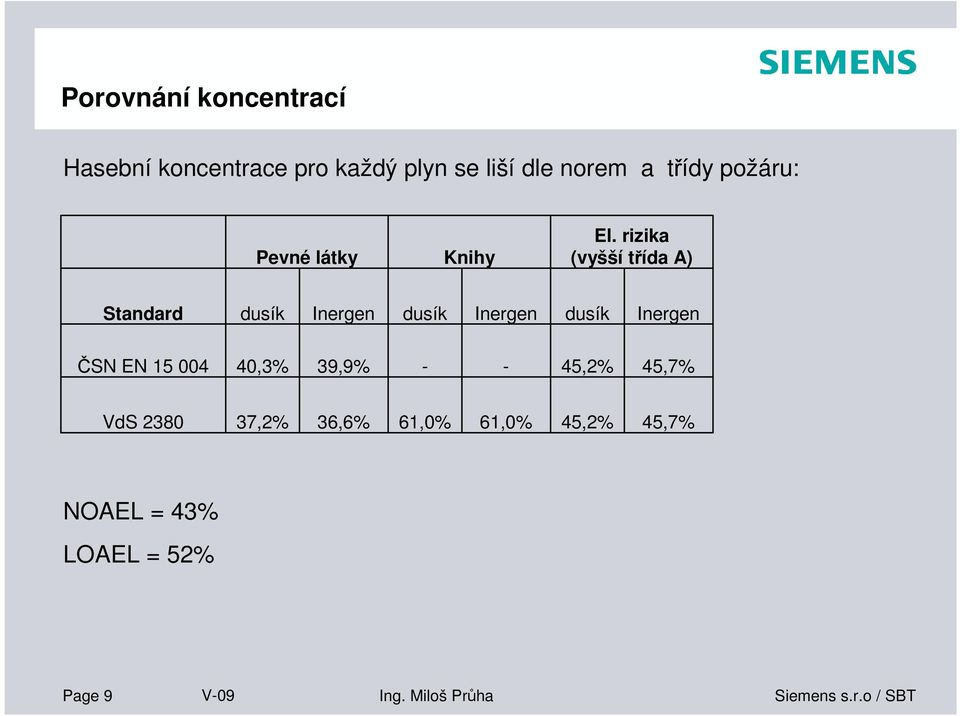

9 Porovnání koncentrací Hasební koncentrace pro každý plyn se liší dle norem a třídy požáru: Pevné látky Knihy El. rizika (vyšší třída A) Standard dusík Inergen dusík Inergen dusík Inergen ČSN EN ,3% 39,9% ,2% 45,7% VdS ,2% 36,6% 61,0% 61,0% 45,2% 45,7% NOAEL = 43% LOAEL = 52% Page 9 V-09 Ing. Miloš Průha

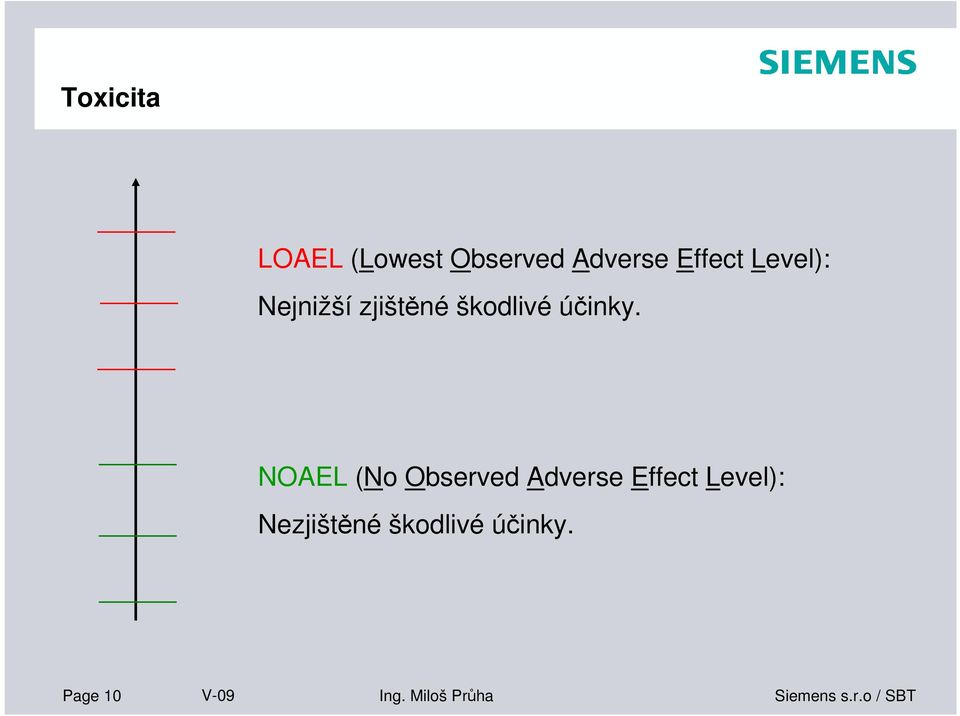

10 Toxicita LOAEL (Lowest Observed Adverse Effect Level): Nejnižší zjištěné škodlivé účinky. NOAEL (No Observed Adverse Effect Level): Nezjištěné škodlivé účinky. Page 10 V-09 Ing. Miloš Průha

11 Rozsahy použití Velikost chráněného prostoru Chemické plyny Přírodní plyny Elektrická rizika Třída A Hořlavé kapaliny Třída B Hořlavé plyny Třída C Hluboká ložiska požáru (deep seated fire) Riziko Page 11 V-09 Ing. Miloš Průha

12 Rozsah hašení Chráněný prostor Falešný podhled Místnost Falešná podlaha Přesný výpočet je zhotoven pomocí software, který přesně vypočítá velikosti trysek a průměry potrubí a množství hasiva. Chráněný prostor musí být dostatečně těsný pro udržení hasební koncentrace po dobu min. 10 minut. Page 12 V-09 Ing. Miloš Průha

13 První hasicí systém Pan Siemens a Halske 1918: Hasicí systém pro transformátor s plynem CO 2 Page 13 V-09 Ing. Miloš Průha

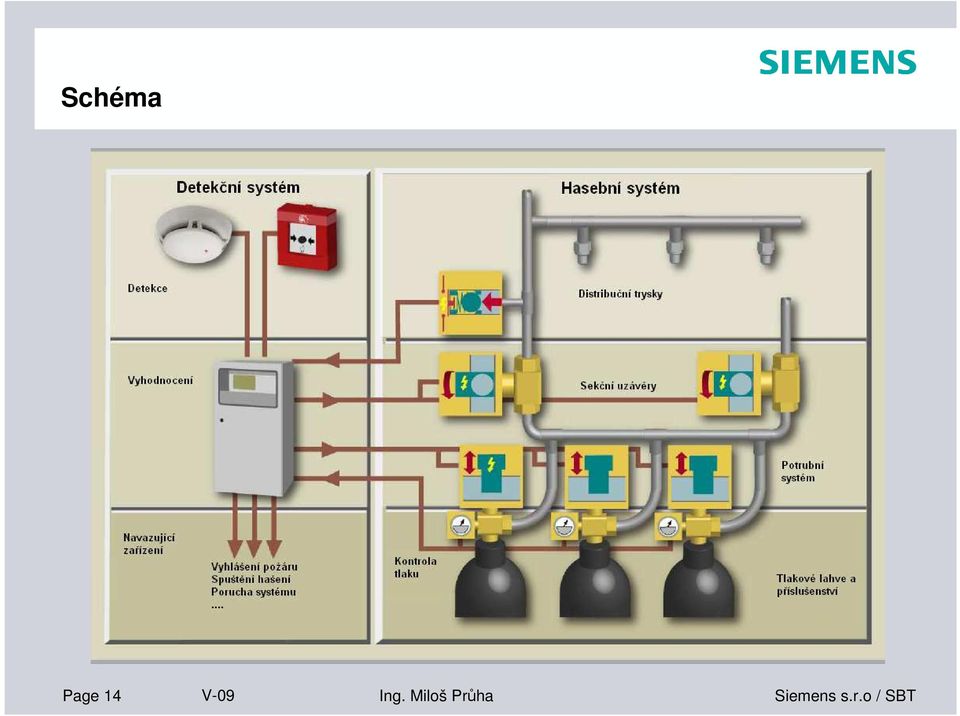

14 Schéma Page 14 V-09 Ing. Miloš Průha

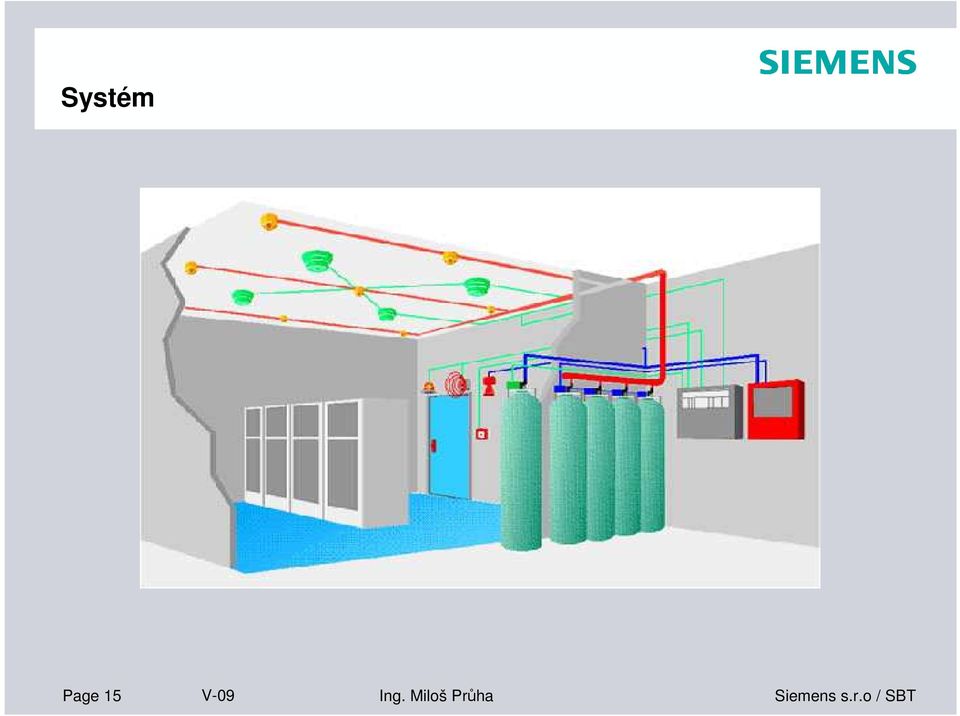

15 Systém Page 15 V-09 Ing. Miloš Průha

16 Schéma systému Definice vysokotlaké a nízkotlaké části Místnost Místnost č.1 Místnost č.2 Jeden chráněný úsek redukce tlaku sekční uzávěr redukce tlaku Vícesekční hašení Legenda: vysokotlaká část nízkotlaká část Problematika ukládání tlakových lahví podzemní sklady nelze dle ČSN Page 16 V-09 Ing. Miloš Průha

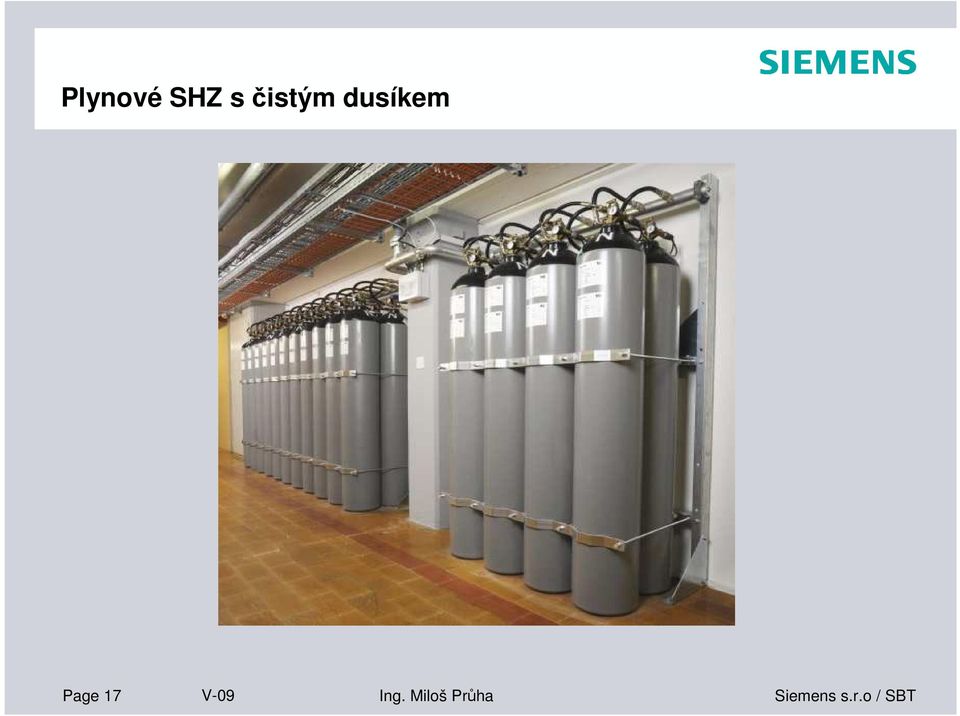

17 Plynové SHZ s čistým dusíkem Page 17 V-09 Ing. Miloš Průha

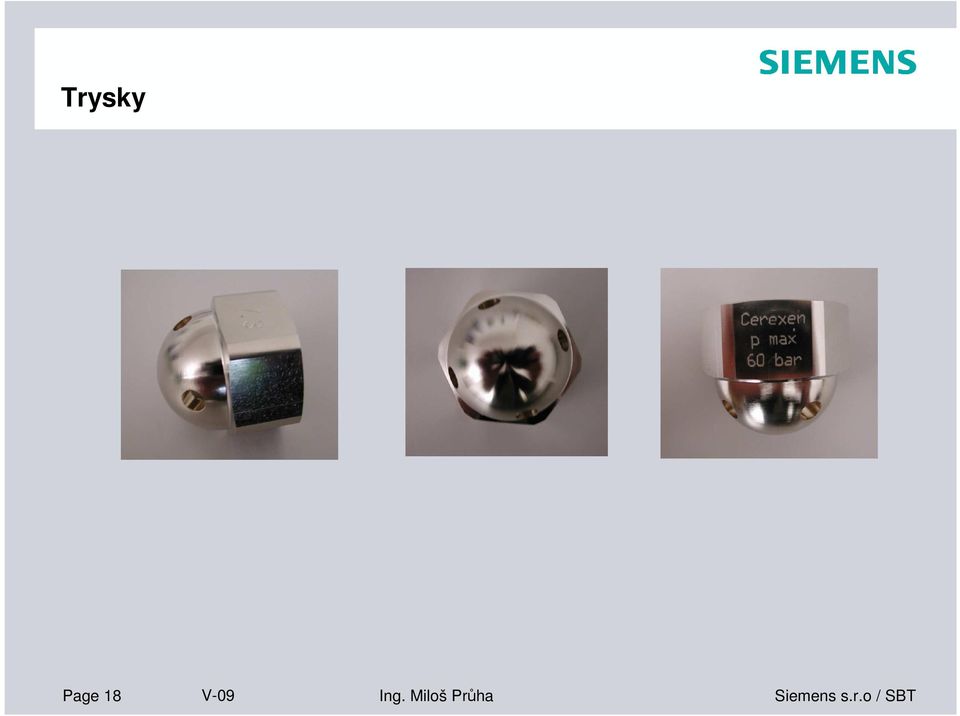

18 Trysky Page 18 V-09 Ing. Miloš Průha

19 Včasná detekce Systém plynového SHZ je tak účinný, jak je účinná a správná detekce požáru. Bez rychlé a správné detekce požáru není systém SHZ maximálně výkonný. včasná aktivace plynového SHZ je nutná, avšak musí být bezchybná! Čas Automatická detekce Varování Automatické hašení až 60 sekund Page 19 V-09 Ing. Miloš Průha

20 Vývoj požáru Požár 3 kouř a teplo škody vzplanutí 4 ztráta objektu málo kouře 1 žádné škody 2 více kouře částečné škody Čas Page 20 V-09 Ing. Miloš Průha

21 Spouštění Časový průběh spouštění plynového SHZ Pozn.: Manuální mechanické spuštění je možné provést v jakémkoliv okamžiku. hlásí jeden automatický hlásič požáru jedné zóny Předpoplach signalizace Evakuace hlásí dva automatické hlásiče v jedné zóně nebo je stisknuto spouštěcí tlačítko Příkaz ke spuštění hašení zpoždění 0-60 sekund nebo signalizace Nevstupovat Blokování hašení otevření ventilů všech lahví zpětné potvrzení tlakovými spínači Hasivo vypuštěno Zpětné nastavení zařízení Page 21 V-09 Ing. Miloš Průha

22 Součinnost SHZ a EPS Návrh komplexního systému Automatický hasební systém požaduje rychlý a spolehlivý systém elektrické požární signalizace (EPS), tak aby byl systém plynového SHZ spuštěn v co nejkratším čase a byla zajištěna jeho vysoká efektivita Řešení od jednoho výrobce a dodavatele eliminuje kritické koordinační problémy mezi EPS a SHZ prováděné přes interface (kdo může za vypuštění plynu a kdo to zaplatí?) systém EPS interface plynové SHZ Page 22 V-09 Ing. Miloš Průha

23 Kvalitní rozpoznání požáru Spolehlivá a odstupňovaná reakce na všechny typy požárů Kouřové & teplotní senzory Dopředný a zpětný rozptyl Vysoká imunita vůči rušení Velký objem vzorku vzduchu v proti prachu odolné detekční komoře Vysílač a přijímač chráněné proti znečištění Velmi vysoká spolehlivost Redundantní optické a teplotní senzory Page 23 V-09 Ing. Miloš Průha

24 Certifikované komponenty Komponenty dle ČSN EN ovládací ústředny pro plynové SHZ dle ČSN zajišťuje všechny standardní funkce nutné pro správnou funkci SHZ - tlakové lahve a ventily π, TPED - ostatní komponenty CE Page 24 V-09 Ing. Miloš Průha

25 Časy prodlevy třídy požáru: A pevné látky 10 minut B kapalné látky 10 minut C plynné látky 10 minut elektrické riziko 10 minut hluboká ložiska požáru (deep seated fire) retence 10/20 minut Page 25 V-09 Ing. Miloš Průha

26 Integrita chráněného prostoru Možnosti uzavření prostupů Page 26 V-09 Ing. Miloš Průha

27 Integrita chráněného prostoru Dveře Page 27 V-09 Ing. Miloš Průha

28 Integrita chráněného prostoru Utěsnění prostupů Page 28 V-09 Ing. Miloš Průha

29 Integrita chráněného prostoru Zkouška těsnosti místnosti (tzv. door fan test) normativní požadavek ČSN EN Page 29 V-09 Ing. Miloš Průha

30 Přetlakové klapky Všechny hasicí systémy využívající přírodní plyny MUSÍ použít přetlakové klapky pro vyrovnání tlaku při vypouštění hasicí látky! Pokud nejsou instalované přetlakové klapky, hrozí nebezpečí destrukce chráněného prostoru! Page 30 V-09 Ing. Miloš Průha

31 Přetlakové klapky Směr proudění viz. příklad Místnost A nebo Místnost B Směr proudění Místnost A Místnost B Přetlaková klapka do volného prostoru. Nelze přepouštět přes únikové cesty apod. Page 31 V-09 Ing. Miloš Průha

32 Přetlakové klapky Kompenzace přetlaku přepouštěním do jiné místnosti Legenda: - V plynu : objem vypuštěného plynu v m 3 - V chráněná : objem chráněné místnosti v m 3 - V vedlejší : objem vedlejší místnosti pro kompenzaci tlaku v m 3 - p bar : přetlak vzniklý po vypuštění plynu z lahví v obou místnostech (neznámý) Příklad: Místnost A (V chráněná = 165 m 3 ) Místnost B (V vedlejší = 330 m 3 ) Směr proudění Otevřená plocha o stejné velikosti jako u přetlakové klapky Max. přetlak 3 mbar. V plynu = 107,1 m 3 N 2 = 7x láhev 80 L při 200 bar, N 2 Page 32 V-09 Ing. Miloš Průha

33 Přetlakové klapky Kompenzace přetlaku přepouštěním do jiné místnosti Kalkulace: p bar = (V plynu + V V chráněná chráněná + + V V vedlejší vedlejší ) - 1 (( 7 lahví N 2 80 litrů à 15,3 m 3 ) m m 3 ) p bar = - 1 ( 165 m m 3 ) p bar = bar = 216 mbar Max. přetlak = 3 mbar Dosažený přetlak v obou místnostech = 216 mbar = 2160kg/m 2 Page 33 V-09 Ing. Miloš Průha

34 Doplňování hasiva Dusík je volně dostupný plyn, který vniká jako odpadní produkt při získávání vzácných plynů. Plyn není zatížen žádným patentem ani omezením pro jeho výrobu a lze ho bez problému získat ve všech plnírnách na územíčr. Tím je dána výrazně nižší cena za opětovné doplnění systému čistým dusíkem než v případě jiných přírodních plynůči jejich směsí. Vliv dusíku na ochranu historických památek se jeví jako nejnižší možný a lze ho doporučit jako možnost, která bez vedlejších efektů zcela jistě ochrání cenné předměty bez případných dalších restaurátorských zásahů (sušení, mechanické poškození). Úkolem plynového SHZ je zcela zlikvidovat požár a nikoliv jen lokalizovat a potlačit jako je tomu v případě sprinklerů nebo vodní mlhy. Page 34 V-09 Ing. Miloš Průha

35 Instalace Vícesekční systém Výběr instalací Olomoucký archiv (91 lahví) Vědecká knihovna Olomouc (20 lahví) Muzeum hl.m. Prahy (9 lahví) Archivu ACI Roma v Itálii (100 lahví) kombinace dusíku a vodní mlhy v Kodaňském archivu a Kodaňské královské knihovně (54 lahví) Page 35 V-09 Ing. Miloš Průha

36 Základní požadavky na uživatele zákon 133/1985 povinnost organizace hlásit každý požár (i již uhašený) (vstup do hořeniště, šetření důvodu zahoření) vyhláška 246/2001 vyhotovení dokumentace vyhrazeného požárně bezpečnostního zařízení v souladu se zákonem 360/1992 (autorizovaná osoba) vyhláška 246/2001 povinnost provozu, kontroly a údržby požárně bezpečnostního zařízení ČSN Tlakové nádoby na plyny provozní pravidla ADR Evropská dohoda o mezinárodní silniční přepravě nebezpečných věcí (každých 10 let tlaková zkouška lahví) Page 36 V-09 Ing. Miloš Průha

37 Siemens s.r.o. divize Building Technologies Evropská 33a Praha 6 Ing. Miloš PRŮHA produktový manager plynového SHZ Tel.: Fax: Mobil: milos.pruha@siemens.com Děkuji za pozornost Page 37 V-09 Ing. Miloš Průha
