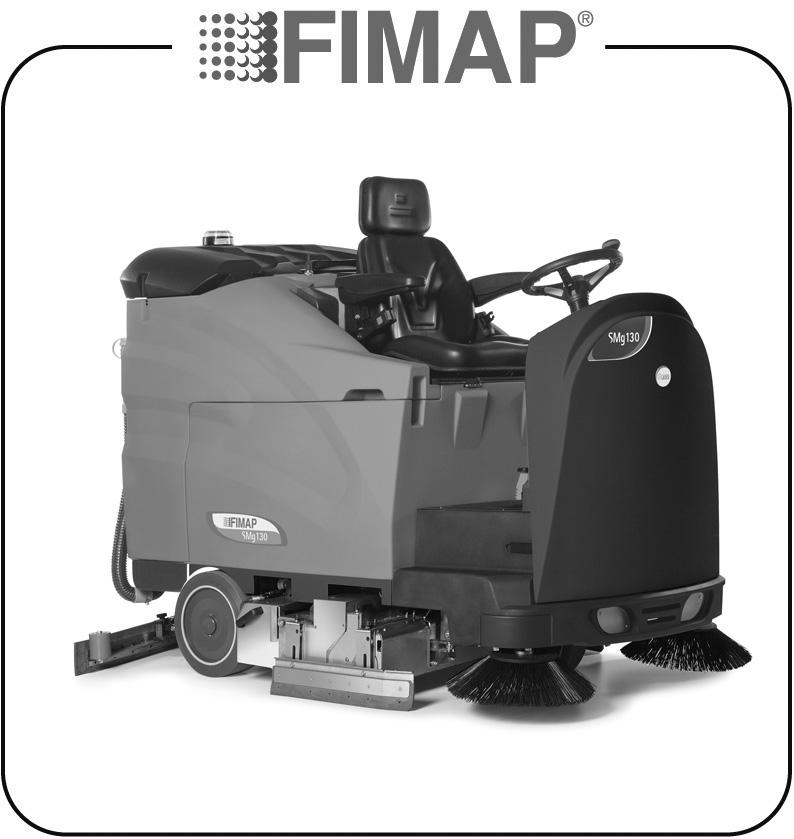

1 NÁVOD K POUŽITÍ A ÚDRŽBĚ SMG0 S ZÁKLADNÍ VERZE ED CS ORIGINÁLNÍ NÁVOD Dok Ver. AA

2 Popisy obsažené v této publikaci nejsou závazné. Firma si proto vyhrazuje právo kdykoli a bez předešlého upozornění provádět případné změny součástí, součástek a dodávek příslušenství, které uzná za vhodné pro zlepšení nebo z důvodu konstrukčních nebo obchodních potřeb. Reprodukce textů a obrázků uvedených v této publikaci je zakázána ve smyslu zákona. Firma si proto vyhrazuje právo provádět změny technického charakteru a/nebo změny příslušenství. Uvedené obrázky mají pouze orientační charakter a nejsou závazné z hlediska designu a výbavy. Symboly použité v návodu Symbol otevřené knihy s písmenem i : Poukazuje na potřebu konzultace návodu k použití Symbol otevřené knihy: Informuje obsluhu o nutnosti přečtení návodu k použití před použitím stroje Symbol upozornění Pozorně si přečtěte části označené tímto symbolem a důkladně dodržujte uvedené pokyny, a to kvůli bezpečnosti obsluhy i stroje Symbol upozornění Označuje nebezpečí inhalace plynů a úniku korozivních kapalin Symbol upozornění Poukazuje na potřebu přijetí bezpečnostních opatření pro zabránění poškození končetin. Symbol upozornění Označuje nebezpečí požáru. Nepřibližujte se s volným plamenem Symbol upozornění Označuje nutnost manipulace se zabaleným výrobkem prostřednictvím vhodných zvedacích prostředků, které jsou ve shodě se zákonnými nařízeními Symbol likvidace Pozorně si přečtěte části označené tímto symbolem, aby byla zajištěna správná likvidace stroje

3 OBSAH PŘEBRÁNÍ DORUČENÉHO STROJE... 5 ŠTÍTEK S TECHNICKÝMI ÚDAJI... 5 VÝCHOZÍ PŘEDPOKLADY... 5 ZAMÝŠLENÉ POUŽITÍ SPRÁVNÉ POUŽITÍ... 5 TECHNICKÉ ÚDAJE... 6 SYMBOLY POUŽITÉ NA STROJI... 7 ZÁKLADNÍ BEZPEČNOSTNÍ POKYNY... 0 PŘÍPRAVA STROJE.... MANIPULACE SE ZABALENÝM STROJEM.... PŘEPRAVA STROJE.... PŘÍSTROJOVÝ PANEL OVLÁDACÍ PRVKY NA SLOUPKU ŘÍZENÍ SOUČÁSTI PLOŠINY OVLÁDACÍ PRVKY DRŽÁKU SEDADLA ZADNÍ SOUČÁSTI STROJE PŘEDNÍ SOUČÁSTI STROJE DRUH AKUMULÁTORU ÚDRŽBA A LIKVIDACE AKUMULÁTORU...4. MANIPULACE S AKUMULÁTORY A JEJICH VLOŽENÍ DO STROJE...4. PŘIPOJENÍ AKUMULÁTORŮ A KONEKTORU AKUMULÁTORŮ...5. PŘIPOJENÍ NABÍJEČKY AKUMULÁTORŮ SIGNALIZÁTOR ÚROVNĚ NABITÍ AKUMULÁTORŮ (VERZE NA AKUMULÁTORY) PROVOZNÍ BRZDA PARKOVACÍ BRZDA POJEZD DOPŘEDU PRACOVNÍ RYCHLOSTÍ BOČNÍ KARTÁČE EXTRAPŘÍTLAK NA TĚLESO PODSTAVCE NÁDRŽ NA ROZTOK NAPLNĚNÍ NÁDRŽE NA ROZTOK...8. NASTAVENÍ ČISTICÍHO PROSTŘEDKU...8. SBĚRNÁ NÁDRŽ...9. MONTÁŽ STĚRAČE PODLAHY SEŘÍZENÍ SKLONU STĚRAČE PODLAHY SEŘÍZENÍ VÝŠKY STĚRAČE PODLAHY MONTÁŽ VÁLCOVITÝCH KARTÁČŮ MONTÁŽ BOČNÍHO KARTÁČE... PRACOVNÍ ČINNOST PRACOVNÍ ČINNOST HLADINA OLEJE BRZDOVÉ SOUSTAVY PORUCHA KARTY PŘERUŠOVAČE.... PRÁZDNÁ NÁDRŽ NA ROZTOK.... PŘETÍŽENÝ MOTOR PODSTAVCE.... POHYB BOČNÍCH KARTÁČŮ... PO UKONČENÍ PRACOVNÍ ČINNOSTI PO UKONČENÍ PRACOVNÍ ČINNOSTI...4 KAŽDODENNÍ ÚDRŽBA ČIŠTĚNÍ FILTRU MOTORU VYSÁVÁNÍ ČIŠTĚNÍ SBĚRNÉ NÁDRŽE ČIŠTĚNÍ STĚRAČE PODLAHY ČIŠTĚNÍ FILTRU A NÁDRŽE NA ROZTOK ČIŠTĚNÍ SBĚRNÉHO ZÁSOBNÍKU A SACÍHO FILTRU ZÁSOBNÍKU...9 TÝDENNÍ ÚDRŽBA ČIŠTĚNÍ VYSÁVACÍ HADICE ČIŠTĚNÍ NÁDRŽE NA ROZTOK ČIŠTĚNÍ CYLINDRICKÝCH KARTÁČŮ...

4 4. ČIŠTĚNÍ BOČNÍHO KARTÁČE... MIMOŘÁDNÁ ÚDRŽBA VÝMĚNA PŘEDNÍ GUMY STĚRAČE PODLAHY VÝMĚNA ZADNÍ GUMY STĚRAČE PODLAHY VÝMĚNA GUMY BOČNÍ ZÁSTĚRKY PODSTAVCE REGULACE VÝŠKY BOČNÍHO STĚRAČE ČIŠTĚNÍ PŘÍVODNÍ HADICE ČISTICÍHO ROZTOKU...4 KONTROLA ČINNOSTI NEDOCHÁZÍ K UVEDENÍ STROJE DO ČINNOSTI NEDOSTATEK VODY NA KARTÁČÍCH STĚRAČ PODLAHY ŘÁDNĚ NESUŠÍ STROJ ŘÁDNĚ NEČISTÍ NADMĚRNÁ TVORBA PĚNY NEFUNKČNÍ VYSAVAČ NEFUNKČNÍ MOTOR KARTÁČŮ ELEKTRICKÉ POJISTKY A JISTIČE NEFUNKČNÍ SYSTÉM AUTOMATICKÉHO DÁVKOVÁNÍ VODY/ČISTICÍHO PROSTŘEDKU ALARMY...7 LIKVIDACE... 8 VOLBA A POUŽITÍ KARTÁČŮ... 9 PROHLÁŠENÍ O SHODĚ ES (CE)

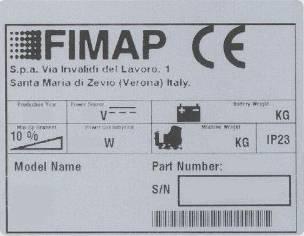

5 Přebrání doručeného stroje Štítek s technickými údaji Při přebírání stroje je nezbytné okamžitě zkontrolovat, zda byly doručeny všechny součásti uvedené v průvodních dokumentech a zda během přepravy nedošlo k poškození stroje. V případě zjištění škody/škod nahlaste rozsah škod přepravci a mezitím na to upozorněte naše oddělení péče o zákazníky. Pouze při takovémto okamžitém postupu bude možné doručit chybějící součásti a zabezpečit náhradu škody. Výchozí předpoklady SMG je stroj pro mytí a sušení podlah, který je schopen prostřednictvím mechanického působení otáčejícího se kartáče a chemického působení roztoku voda-čisticí prostředek vyčistit jakoukoli podlahu a během svého pojezdu sesbírat odstraněné nečistoty a čisticí roztok neabsorbovaný podlahou. Tento stroj se musí používat výhradně k tomuto účelu. I ten nejlepší stroj může pracovat bezchybně a efektivně pouze v případě, že je správně používán a udržován. Proto vás prosíme, abyste si pozorně přečetli tento návod před prvním použitím stroje a poté vždy při každém problému, který se během činnosti vyskytne. Připomínáme vám, že v případě potřeby je vám k dispozici naše oddělení servisní služby spolupracující s našimi prodejnami, které je připraveno poskytnout vám případné rady nebo přímé zásahy. Zamýšlené použití Správné použití Stroj k mytí a sušení podlah je určen výhradně k profesionálnímu použití k čištění a povrchů a podlah v průmyslových, obchodních a veřejných prostředích. Stroj je vhodný pro použití výhradně v uzavřených a jednoznačně krytých prostorách. Stroj není vhodný k použití na dešti nebo pod proudem vody. JE ZAKÁZÁNO používat stroj ke sběru nebezpečných prášků nebo hořlavých tekutin v prostředích s výbušnou atmosférou. Dále není vhodný pro použití v úloze prostředku na přepravu nákladu nebo osob. 5

6 TECHNICKÉ ÚDAJE U/M SMG0 S ZÁKLADNÍ VERZE Pracovní šířka (bez bočních kartáčů) mm 055 Pracovní šířka (s bočními kartáči) mm 70 Šířka stěrače podlahy mm 66 Max. pracovní kapacita m /h 90 Válcový kartáč Počet / mm / 0 Rychlost válcového kartáče ot/min. 650 Motor válcového kartáče Počet / (V / W) 6 / 00 Maximální tlak na kartáče kg 80 Boční kotoučový kartáč Počet / mm / 450 Otáčky bočního kotoučového kartáče ot/min. 84 Motor bočních kartáčů V / W 4 / 90 Motor pohonu V / W 4 / 500 Poháněná kola (průměr / šířka) mm / mm 00 / 0 Maximální rychlost pojezdu km/h 6.8 Sklon svahu překonatelný při plné zátěži % 0 Motor vysávání Počet / (V / W) / (6 / 650) Podtlak vysavače mbar 405 Pružná zadní kola (průměr / šířka) mm / mm 70 / 40 Nádrž na roztok l 8 Sběrná nádrž l 5 Průměr zatáčení mm 900 Délka stroje mm 60 Výška stroje mm 676 Šířka stroje (bez stěrače podlahy) mm 40 Prostor pro akumulátory (d x š x v) mm 740x540x55 Jmenovité napětí akumulátorů V / Ah 6 / 60 Hmotnost akumulátorů (max.) kg 480 Hmotnost stroje (naprázdno a bez akumulátorů) kg 687 Hrubá pohotovostní hmotnost stroje (stroj + akumulátory+voda+obsluha) kg 56 Hodnota akustického tlaku (ISO 0) db (A) - Úroveň vibrací na ruce (ISO 549-) m/s - Úroveň vibrací na těle m/s - 6

7 SYMBOLY POUŽITÉ NA STROJI Symbol hlavního vypínače nebo vypínače s klíčem Používá se na ovládacím panelu pro označení vypínače činnosti stroje na klíč - zapnuto (ON-), nebo vypnuto (OFF-0) Symbol akustického hlásiče Používá se pro označení tlačítka akustického hlásiče Symbol voliče rychlosti pojezdu a zpětného chodu Používá se na ovládacím panelu pro označení úrovně rychlosti stroje při pojezdu a při zpětném chodu Symbol přítlaku na kartáče Používá se pro označení ovladače pro zvýšení přítlaku na kartáče Symbol činnosti podstavce / stěrače podlahy Používá se pro volič programů řízení I-DRIVE Symbol poruchy činnosti Používá se na ovládacím panelu pro označení červené kontrolky poruchy činnosti pohonu stroje Symbol kontroly proudového odběru motoru kartáčů Používá se na ovládacím panelu pro označení červené kontrolky přetížení motoru kartáčů Symbol zatažené parkovací brzdy nebo nesprávná úroveň hladiny kapaliny brzdové soustavy Používá se na ovládacím panelu pro označení červené kontrolky označující, že parkovací brzda je zatažena nebo že je nedostatek oleje v brzdové soustavě Symbol prázdné nádrže na roztok Používá se na ovládacím panelu pro označení červené kontrolky nízké hladiny vody roztoku čisticího prostředku v nádrži na roztok 7

8 SYMBOLY POUŽITÉ NA STROJI Symbol otočení sběrné nádrže Používá se na ovládacím panelu pro označení zelené kontrolky potvrzující otočení sběrné nádrže Symbol regulace ventilu Používá se na centrálním panelu krytu řízení pro označení ovladače ventilu regulace vody Symbol pedálu parkovací brzdy Používá se na nádrži roztoku pro označení polohy vypnuté parkovací brzdy Symbol napětí napájení stroje Používá se na přední straně stroje ve spojení s konektorem pro zásuvku nabíječky akumulátoru a zobrazuje napětí napájení stroje Štítek, který upozorňuje na potřebu přijetí bezpečnostních opatření pro zabránění poškození končetin Štítek, který označuje polohu rychlospojky pro plnění nádrže na roztok Symbol, který informuje o maximální teplotě vody použité pro naplnění nádrže na roztok Symbol, který označuje polohu vypouštěcí hadice nádrže na roztok Symbol, který označuje polohu vypouštěcí hadice sběrné nádrže Informuje o maximálním překonatelném sklonu 8

9 SYMBOLY POUŽITÉ NA STROJI Štítek aretace držáku sedadla Je umístěn na držáku sedadla a označuje rukojeť aretace Symbol zákazu přecházení po označeném povrchu Používá se pro označení prostoru stroje, po kterém je zakázáno přecházet Štítek, který označuje polohu jističů motorů vysávání 9

10 ZÁKLADNÍ BEZPEČNOSTNÍ POKYNY Níže uvedené pokyny je třeba důsledně dodržovat s cílem vyhnout se ublížení na zdraví obsluhy a poškození stroje. VÝSTRAHA: Pozorně si prostudujte štítky na stroji, ze žádných důvodů je nezakrývejte a v případě poškození je okamžitě vyměňte. Stroj musí být používán výhradně autorizovaným personálem, vyškoleným pro jeho použití. Nepoužívejte zařízení na površích s vyšším sklonem, jak je uvedeno na štítku s technickými údaji. Stroj není vhodný pro čištění nesouvislých podlah nebo podlah s výškovými rozdíly. Nepoužívejte stroj na svazích. V případě zjištění poškození napájecího kabelu nabíječky akumulátorů se okamžitě obraťte na autorizované středisko servisní služby. V případě nebezpečí neodkladně stiskněte tlačítko nouzového zastavení, které se nachází na ovládacím panelu. Při každém zásahu údržby vypněte stroj a odpojte konektor akumulátoru a/nebo napájecí kabel. Děti by měly být pod dozorem, abyste se ubezpečili, že si se zařízením nehrají. Během činnosti stroje dávejte pozor na další osoby a hlavně na děti. Používejte výhradně kartáče dodané se zařízením nebo ty, které jsou uvedené v návodu k použití v odstavci VOLBA A POUŽITÍ KARTÁČŮ. Použití jiných kartáčů může ohrozit bezpečnost obsluhy. UPOZORNĚNÍ: Není vhodné, aby stroj používaly děti nebo osoby se sníženými fyzickými, duševními a smyslovými schopnostmi nebo osoby bez zkušeností a znalostí. Stroj se nesmí používat venku v podmínkách vlhkosti nebo vystavený přímému působení deště. Skladovací teplota musí být v rozsahu od -5 C do +55 C; neskladujte stroj ve vlhkém prostředí v exteriéru. Pracovní prostředí: Teplota prostředí v rozsahu od 0 C do 40 C s relativní vlhkostí od 0 do 95 %. Zásuvka pro napájecí kabel stroje (elektrická verze) nebo pro napájecí kabel napáječky akumulátorů (verze s akumulátorem) musí být vybavena řádným uzemněním. Přizpůsobte rychlost použití podmínkám přilnavosti. Nepoužívejte stroj v úloze dopravního prostředku. Stroj není zdrojem škodlivých vibrací. Nepoužívejte stroj ve výbušné atmosféře. Nevysávejte hořlavé tekutiny. Nepoužívejte zařízení k odstraňování nebezpečného prachu. Nemíchejte spolu čisticí prostředky různých druhů, abyste zabránili vytváření škodlivých plynů. Stroj není vhodný pro čištění koberců. Nepokládejte na stroj nádoby s tekutinami. Zabraňte tomu, aby se kartáče otáčely při zastaveném stroji, abyste tak předešli poškození podlahy. V případě požáru použijte k hašení stroje práškové hasicí přístroje. Nepoužívejte vodu. Zabraňte nárazům do regálů nebo lešení, u kterých hrozí pád předmětů. Obsluha musí být pokaždé vybavena vhodnými osobními ochrannými pracovními prostředky (ochranné rukavice, ochranná obuv, ochranná přilba, ochranné brýle apod.). Stroj musí provádět mytí a sušení zároveň. Jiný postup se dá použít pouze v prostorách, kam mají nepovolané osoby zakázaný přístup. Prostory s mokrou podlahou vhodně označte. Při zjištění poruch v činnosti stroje se ujistěte, zda nejsou zapříčiněny neprovedenou údržbou. V opačném případě požádejte o zásah autorizované středisko servisní služby. V případě výměny dílů požádejte o ORIGINÁLNÍ náhradní díly značkovou prodejnu a/nebo autorizovaného prodejce. Po jakékoli operaci údržby obnovte všechna elektrická zapojení. Před použitím stroje zkontrolujte, zda jsou všecky pohyblivé i pevné ochranné kryty umístěné způsobem znázorněným v tomto návodu k použití a údržbě. Neodstraňujte ochranné kryty, které vyžadují ke svému odstranění použití nástrojů; výjimku tvoří pouze provádění údržby (viz příslušné odstavce) Neumývejte stroj přímým proudem vody nebo vodou pod tlakem ani korozivními přípravky. Abyste zabránili vytváření inkrustací na filtru v nádrži na čisticí roztok, neplňte stroj čisticím roztokem několik dnů před použitím stroje. Nepoužívejte kyselé nebo zásadité roztoky, které by mohly způsobit ublížení na zdraví osobám nebo škody na stroji. Každý rok nechejte stroj zkontrolovat autorizovaným střediskem servisní služby. Zajistěte likvidaci recyklovatelných materiálů za důsledného dodržení nařízení platných zákonů. Když musí být váš stroj po letech cenné služby vyřazen z provozu, zabezpečte vhodnou likvidaci materiálů, které jsou jeho součástí, zejména olejů, akumulátorů a elektronických komponentů, a mějte na paměti, že byl celý vyroben z recyklovatelných materiálů. Akumulátory musí být před likvidací ze stroje vyjmuty. Přítomné akumulátory musí být odstraněny bezpečným způsobem a za přísného dodržení platných předpisů. 0

11 PŘÍPRAVA STROJE. MANIPULACE SE ZABALENÝM STROJEM Stroj je dodáván ve specifickém obalu, vybaveném plošinou pro manipulaci s vysokozdvižnými vozíky s vidlicemi. Obaly se NESMÍ pokládat na sebe. Celková hmotnost stroje s obalem je 780 kg Rozměry obalu jsou následující: SMG0 S A : 60 mm B : 50 mm C : 80 mm A C B. Odstraňte vnější obal. Stroj je připevněn k plošině kužely, které blokují kola. Odložte kužely 4. S použitím nakloněné roviny spusťte stroj z plošiny jeho posunutím ve směru zpětného chodu. Před montáží zadního stěrače podlahy vyprázdněte stroj a zabraňte prudkým nárazům na podstavec kartáčů. Za účelem montáže stěrače podlahy si přečtěte odstavec MONTÁŽ STĚRAČE PODLAHY. 5. Uschovejte plošinu pro případnou další přepravu UPOZORNĚNÍ: V případě dodání výrobku v kartonových obalech použijte k manipulaci se zabaleným výrobkem vhodná zvedací zařízení, která jsou ve shodě se zákonnými nařízeními UPOZORNĚNÍ: Během této operace se ujistěte, že se v blízkosti stroje nenacházejí osoby ani zvířata. PŘEPRAVA STROJE. Zkontrolujte, zda jsou nádrž na roztok a sběrná nádrž prázdné. Zkontrolujte, zda kanystr s čisticím prostředkem je prázdný. Zkontrolujte, zda se podstavec a stěrač podlahy nacházejí v poloze jejich zvednutí 4. Prostřednictvím nakloněné roviny umístěte stroj na plošinu 5. Zkontrolujte, zda se vypínač s klíčem nachází v poloze 0 a vyjměte klíč 6. Zařaďte parkovací brzdu 7. Připevněte stroj k plošině prostřednictvím kuželů. PŘÍSTROJOVÝ PANEL Na přístrojovém panelu se nacházejí následující ovládací a kontrolní prvky:. Třípolohový ovladač pro ovládání rychlosti pracovní činnosti. Hlavní vypínač na klíč

12 PŘÍPRAVA STROJE. Signalizátor úrovně nabití akumulátoru - počitadlo hodin provozu 4. Červená kontrolka informuje o výskytu poruchy činnosti pohonu stroje 5. Červená kontrolka informuje o zatažení parkovací brzdy nebo o nesprávné hladině rezervy oleje brzdové soustavy Červená kontrolka informuje o přetížení motoru podstavce 7. Červená kontrolka informuje o tom, že hladina vody je na hranici rezervy 8. Zelená kontrolka informuje, že lze otočit sběrnou nádrž Třípolohový ovladač pro ovládání přítlaku na kartáče během pracovní činnosti 0. Tlačítko akustického hlásiče. Přepínač nastavení pracovního programu, zařízení I-Drive 9 0 Zvolte si požadovaný pracovní program prostřednictvím zařízení I-Drive: A. Přesun: přemístění stroje bez vykonávání pracovní činnosti B. Sušení: použití stroje pouze se samotným stěračem podlahy C. Mytí prostředními kartáči / Sušení: použití kartáčů i stěrače podlahy D. Mytí prostředními kartáči / Sušení / Boční kartáče: použití jak kartáčů, tak stěrače podlahy, s přidáním bočních kartáčů pro přivádění špíny E. Samotné mytí: použití samotných kartáčů 4. OVLÁDACÍ PRVKY NA SLOUPKU ŘÍZENÍ Na levé straně sloupku řízení se nacházejí následující ovládací prvky:. Jističe motorů vysávání. Ovladač regulace vody

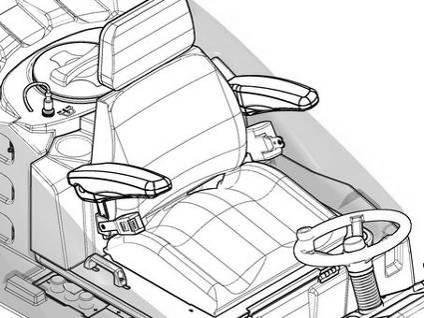

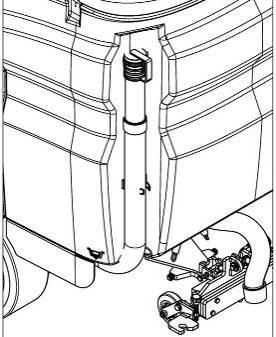

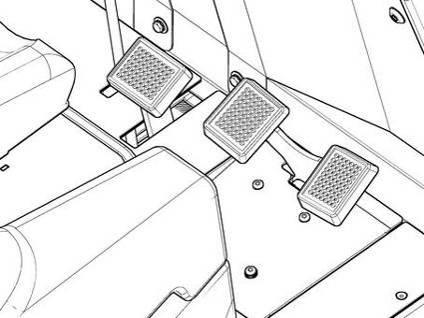

13 PŘÍPRAVA STROJE 5. SOUČÁSTI PLOŠINY V pravé přední části plošiny se nacházejí následující ovládací prvky: 4. Pedál pohybu vpřed 5. Pedál pohybu vzad 6. Pedál provozní brzdy Pedál parkovací brzdy 8. Okénko pro zasunutí zástrčky nabíječky akumulátoru OVLÁDACÍ PRVKY DRŽÁKU SEDADLA Na držáku sedadla se nacházejí následující ovládací prvky: 9. Rukojeť zvednutí sedadla 0. Bezpečnostní pás (volitelné příslušenství) ZADNÍ SOUČÁSTI STROJE V zadní části stroje se nacházejí následující součásti:. Vypouštěcí hadice nádrže na roztok. Vypouštěcí hadice sběrné nádrže. Vypouštěcí uzávěr sběrné nádrže

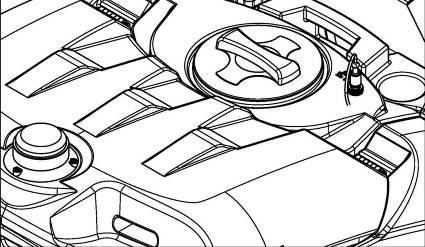

14 PŘÍPRAVA STROJE 4. Maják 5. Uzávěr pro napouštění vody - čisticího roztoku 6. Sada pro rychlé plnění (volitelné příslušenství) PŘEDNÍ SOUČÁSTI STROJE K předním součástem stroje patří: 7. Přední světla (volitelné příslušenství) 7 9. DRUH AKUMULÁTORU Pro napájení stroje je třeba použít: olověné akumulátory určené pro pohon, s tekutým elektrolytem; hermeticky uzavřené akumulátory určené pro pohon, s rekombinací plynů nebo s gelovou technologií. NELZE POUŽÍT JINÉ TYPY. Použité akumulátory musí být ve shodě s požadavky uvedenými v normách: CEI EN 6054-:005- (CEI -5) + CEI EN 6054-: (CEI -7) Pro dobrý pracovní výkon se doporučuje použít dvě skříně na akumulátory 8 V / 60 Ah/C5 0. ÚDRŽBA A LIKVIDACE AKUMULÁTORU Při údržbě a nabíjení akumulátorů postupujte dle pokynů dodaných výrobcem akumulátorů. Mimořádnou pozornost je třeba věnovat volbě nabíječky akumulátorů, není-li součástí dodávky, která se liší v závislosti na typu a kapacitě akumulátoru. Když je akumulátor vyčerpán, je třeba jej nechat odpojit specializovaným a vyškoleným personálem, poté jej vhodnými zvedacími prostředky vyjmout z prostoru pro akumulátory. VYČERPANÉ AKUMULÁTORY, KLASIFIKOVANÉ JAKO NEBEZPEČNÝ ODPAD, MUSÍ BÝT POVINNĚ DORUČENY ORGANIZACI, KTERÁ JE ZÁKONNÝM ZPŮSOBEM AUTORIZOVÁNA K JEJICH LIKVIDACI. UPOZORNĚNÍ: Doporučuje se pokaždé používat ochranné rukavice, aby se zabránilo vážnému poranění rukou. UPOZORNĚNÍ: Zvedat akumulátory a manipulovat s nimi se doporučuje výhradně prostřednictvím zvedacích a přepravních prostředků, které jsou vhodné s ohledem na hmotnost a rozměry. MANIPULACE S AKUMULÁTORY A JEJICH VLOŽENÍ DO STROJE Akumulátory musí být uloženy do příslušného prostoru pod držákem sedadla a musí se s nimi manipulovat s použitím zvedacích zařízení, která jsou vhodná z hlediska hmotnosti i systému uchycení. Musí splňovat požadavky uvedené v Normě CEI -5. Rozměry prostoru pro akumulátory jsou: 740 mm x 540 mm x H55 mm. UPOZORNĚNÍ: Pro každodenní údržbu a nabití akumulátorů je třeba důsledně dodržovat pokyny výrobce nebo jeho prodejce. Veškeré úkony spojené s instalací a údržbou musí být provedeny specializovaným personálem. 4

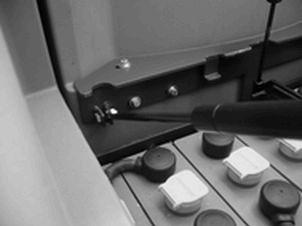

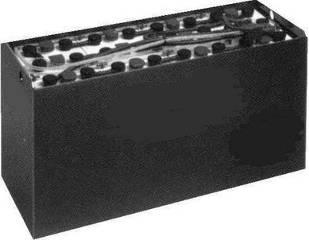

15 PŘÍPRAVA STROJE UPOZORNĚNÍ: Doporučuje se používat výhradně hermeticky uzavřené akumulátory, aby se zabránilo úniku kyselin! UPOZORNĚNÍ: Doporučuje se pokaždé používat ochranné rukavice, aby se zabránilo vážnému poranění rukou. Při vkládání článků postupujte níže uvedeným způsobem:. Stroj zajistěte zatažením parkovací brzdy, a to tak, že pedál () stlačíte dolů a přesunete ho směrem ke přední části stroje. Zkontrolujte, zda je sběrná nádrž prázdná, jinak proveďte její vyprázdnění. Zkontrolujte, zda je nádrž pro čisticí prostředek prázdná, jinak proveďte její vyprázdnění 4. Zkontrolujte, zda se hlavní vypínač stroje nachází v poloze OFF Uchopte rukojeť () pro uvolnění otáčení sedadla a posuňte ji dopředu až na doraz 6. Vyklopte držák sedadla až na doraz, tak se dostanete k prostoru pro baterie UPOZORNĚNÍ: Zvedat akumulátory a manipulovat s nimi se doporučuje výhradně prostřednictvím zvedacích a přepravních prostředků, které jsou vhodné s ohledem na hmotnost a rozměry 7. Uchopte rukojeť () vylisovanou jako součást sběrné nádrže 8. Pootočte sběrnou nádrží pod sedadlem až na konec dráhy UPOZORNĚNÍ: Zvedat akumulátory a manipulovat s nimi se doporučuje výhradně prostřednictvím zvedacích a přepravních prostředků, které jsou vhodné s ohledem na hmotnost a rozměry 9. Pomocí vhodného nářadí odpojte plynové vzpěry (6) od jejich úchytů (7) 0. S použitím prostředků pro přepravu a manipulaci vhodných s ohledem na hmotnost a rozměry akumulátorů umístěte akumulátory dovnitř prostoru pro akumulátory. Umístěte akumulátory do příslušného prostoru tak, aby byly póly + a - sousedících akumulátorů uložené vzájemně proti sobě 7 6. PŘIPOJENÍ AKUMULÁTORŮ A KONEKTORU AKUMULÁTORŮ. Zapojte akumulátory do série s použitím dodaných přemosťovacích kabelů zapojených k pólům + a -. Připojte kabel konektoru akumulátorů ke koncovým pólům + a -, abyste na svorkách získali napětí 6 V. Připojte kabel konektoru akumulátorů ke konektoru stroje (6) 4. Pomocí vhodného nářadí připevněte plynové vzpěry (4) na jejich úchyt (5) 5. Uchopením za rukojeť () vylisovanou jako součást sběrné nádrže otočte sběrnou nádrž až do pracovní polohy 6. Pootočte držák sedadla až po jeho natočení do pracovní polohy UPOZORNĚNÍ: Doporučujeme, abyste nechali provést operace elektrického zapojení specializovanému personálu, vyškolenému v servisním středisku 6 5

16 PŘÍPRAVA STROJE. PŘIPOJENÍ NABÍJEČKY AKUMULÁTORŮ Abyste nezpůsobili trvalé poškození akumulátorů, je nezbytné zabránit jejich úplnému vybití, a to tak, že zajistíte jejich dobití v průběhu několika málo minut po zapnutí blikajícího signálu vybitých akumulátorů. UPOZORNĚNÍ: Nikdy nenechávejte akumulátory úplně vybité, a to ani v případě, že se stroj nepoužívá. Ujistěte se, že je použitá nabíječka akumulátorů vhodná pro nainstalované akumulátory jak z hlediska kapacity, tak i typu. Pro připojení nabíječky akumulátorů je třeba:. Přemístit stroj do blízkosti nabíječky akumulátorů. Zkontrolovat, zda se vypínač s klíčem nachází v poloze 0. Zařaďte parkovací brzdu 4. Uchopte rukojeť () pro uvolnění otáčení sedadla a posuňte ji dopředu až na doraz 5. Otáčejte držákem sedadla až na doraz Spojovací konektor nabíječky akumulátorů je dodáván v sáčku obsahujícím tento návod k použití a musí být namontován na kabely nabíječky akumulátorů dle příslušných pokynů. UPOZORNĚNÍ: Tato operace musí být provedena kvalifikovaným personálem. Chybné připojení konektoru může způsobit poruchu stroje. 6. Otevřete okénko () a připojte právě zapojený kabel k vnější nabíječce akumulátorů 7. Po ukončení nabíjení odpojte kabel nabíječky od stroje UPOZORNĚNÍ: Pozorně si přečtěte návod k použití nabíječky akumulátorů, která bude používána pro nabíjení. UPOZORNĚNÍ: Po celou dobu trvání cyklu nabíjení akumulátorů ponechte otevřený držák sedadla s cílem umožnit únik exhalací plynů UPOZORNĚNÍ: Nebezpečí inhalace plynu a úniku korozivních tekutin. UPOZORNĚNÍ: Nebezpečí požáru: Nepřibližujte se s otevřeným plamenem 4. SIGNALIZÁTOR ÚROVNĚ NABITÍ AKUMULÁTORŮ (VERZE NA AKUMULÁTORY) Signalizátor akumulátoru tvoří LED s 8 polohami (7 žlutých - signalizace nabitých akumulátorů; červená - signalizace vybitých akumulátorů). UPOZORNĚNÍ: Po několika sekundách od rozsvícení červené kontrolky dojde automaticky k vypnutí motoru kartáče. Se zbývajícím nabitím je ještě možné dokončit sušení dříve, než bude zahájeno nabíjení akumulátorů 6

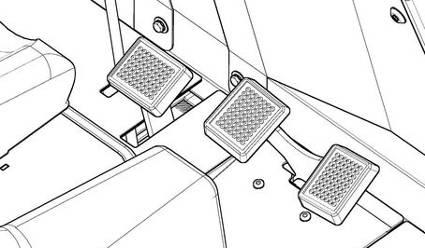

17 PŘÍPRAVA STROJE 5. PROVOZNÍ BRZDA PARKOVACÍ BRZDA Stroj je vybaven elektronickým brzdným systémem. Pro brzdění v běžných podmínkách stačí uvolnit nohu z pedálu pojezdu. V případě nesprávné činnosti provozní brzdy nebo v případě potřeby aktivujte mechanickou brzdu ovládanou pedálem () jeho zatlačením směrem dolů. V případě nedostatku oleje v brzdové soustavě se na ovládacím panelu rozsvítí červená kontrolka (). V takovém případě kontaktujte technika, aby zkontroloval hladinu oleje v brzdách. Pro zatažení parkovací brzdy stiskněte dolů pedál () a posuňte jej směrem ke přední části stroje. 6. POJEZD DOPŘEDU PRACOVNÍ RYCHLOSTÍ Tento stroj je vybaven pohonem s elektronickým řízením. Po otočení klíče do polohy ZAP - I stačí pro posun stroje pouze stisknout pedál jízdy vpřed (); nastavení rychlosti se provádí větším nebo menším sešlápnutím samotného pedálu. Stroj má tři přednastavené úrovně rychlosti. Jejich volba se provádí prostřednictvím přepínače (), který se nachází na ovládacím panelu. Pracovní rychlost závisí na množství nečistot, které je třeba očistit a od druhu čištěné podlahy. Krok 0: maximální rychlost, kterou lze dosáhnout, je km/h Krok 0: maximální rychlost, kterou lze dosáhnout, je 4.8 km/h Krok 0: maximální rychlost, kterou lze dosáhnout, je 6.8 km/h Pro pojezd stroje vzad stačí stisknout pedál pojezdu (); rychlost se nastavuje silnějším, nebo slabším stisknutím samotného pedálu. UPOZORNĚNÍ! Rychlost zpětného chodu je snížena ve srovnání s rychlostí pojezdu dopředu, aby se tak přizpůsobila platným normám o bezpečnosti při práci. 7. BOČNÍ KARTÁČE Tento stroj může používat dva boční kartáče pro přivádění špíny do středu stroje, stačí otočit voličem i- drive do polohy D, pro návrat k používání pouze cylindrických kartáčů stačí otočit voličem i-drive do polohy C. 7

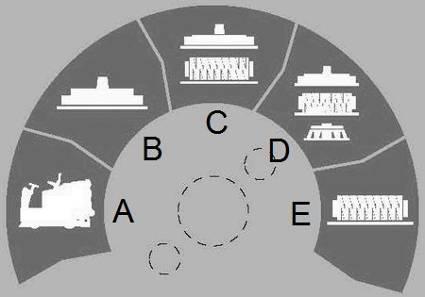

18 PŘÍPRAVA STROJE 8. EXTRAPŘÍTLAK NA TĚLESO PODSTAVCE Tento stroj má možnost zvýšit přítlak na kartáče prostřednictvím ovladače (), který se nachází na ovládacím panelu. Tento ovladač má tři možné polohy: Krok 0: hmotnost působící na podlahu je 5 kg. Krok 0: hmotnost působící na podlahu je 65 kg. Krok 0: hmotnost působící na podlahu je 80 kg. UPOZORNĚNÍ! Přítlak musí být zvolen podle druhu podlahy a stupně jejího znečištění. Zvýšení přítlaku způsobí vyšší opotřebování kartáčů a vyšší spotřebu energie (podrobnější informace najdete v části VOLBA A POUŽITÍ KARTÁČŮ ) 9. NÁDRŽ NA ROZTOK Sejměte plnicí uzávěr (), který se nachází v zadní části sedadla, a zkontrolujte, zda je filtr roztoku namontován správně. Zkontrolujte, zda je uzávěr vypouštěcí hadice (), která se nachází v zadní části stroje, správně uzavřen. UPOZORNĚNÍ: Při každém naplnění nádrže na roztok zajistěte úplné vyprázdnění sběrné nádrže. 0. NAPLNĚNÍ NÁDRŽE NA ROZTOK Při plnění nádrže na roztok postupujte následovně:. Otočte klíčem hlavního vypínače proti směru hodinových ručiček do polohy 0. Zařaďte parkovací brzdu. Sejměte plnicí uzávěr () a zkontrolujte, zda je správně namontován filtr roztoku 4. Naplňte ji čistou vodou o teplotě nepřevyšující 50 C. Je možné naplnit nádrž bez potřeby nepřetržité vizuální kontroly hladiny vody, s použitím systému dodávaného v rámci volitelného systému pro rychlé plnění (). Jedná se o systém vybavený plovákem na kontrolu přeplnění a samotné plnění se provádí vložením hadice s vodou (předem změněné) do rychlospojky. Nezapomeňte odšroubovat uzávěr (), kvůli správnému odvzdušnění. UPOZORNĚNÍ: Pokaždé používejte čisticí prostředky, které mají na štítku svých nádob uvedeno označení jejich použitelnosti pro stroje na mytí a sušení podlah. Nepoužívejte kyselé a alkalické výrobky ani rozpouštědla, která neobsahují uvedené označení. Dále se doporučuje používat čisticí prostředky s omezenou tvorbou pěny Nepoužívejte kyseliny v čistém stavu a nepoužívejte vyšší dávkování čisticího prostředku, než je uvedeno na štítku v příslušenství. UPOZORNĚNÍ: Doporučuje se při každém zacházení s čisticími prostředky nebo kyselými nebo alkalickými roztoky pokaždé používat ochranné rukavice s cílem zabránit vážnému poranění rukou.. NASTAVENÍ ČISTICÍHO PROSTŘEDKU Nejprve je potřeba otevřít na maximum odtok kohoutku, a to pákou () nacházející se na sloupku řízení. Během prvních metrů zkontrolujte, zda je množství roztoku postačující pro namočení podlahy; nastavení vytékání čisticího prostředku se provádí pákou () (jejím otočením ve směru hodinových ručiček se průtok zvyšuje, jejím otočením proti směru hodinových ručiček se průtok snižuje). V každém případě dbejte na to, že správné množství čisticího prostředku závisí vždy na druhu podlahy, rozsahu znečištění a rychlosti pojezdu. 8

19 PŘÍPRAVA STROJE. SBĚRNÁ NÁDRŽ Zkontrolujte, zda je sběrná nádrž prázdná, a v opačném případě proveďte její úplné vyprázdnění. Zkontrolujte, zda je uzávěr vypouštěcí hadice (), nacházející se v zadní části stroje, správně uzavřen. Zkontrolujte, zda je vypouštěcí uzávěr (), který se nachází v zadní části stroje, správně uzavřen.. MONTÁŽ STĚRAČE PODLAHY Stěrač podlahy, který je z důvodů balení dodáván odmotnován ze stroje, bude muset být namontován na úchyt stroje. V rámci montáže je třeba:. Zkontrolujte, zda je držák stěrače podlahy zvednutý. Otočte klíčem hlavního vypínače proti směru hodinových ručiček až do polohy 0. Zařaďte parkovací brzdu 4. Vyjměte klíč z ovládacího panelu 5. Nejprve zasuňte levý kolík stěrače podlahy do levé drážky úchytu stěrače podlahy a zašroubujte matici () na kolík tak, aby dosedl do příslušného uložení na držáku stěrače podlahy 6. Zasuňte pravý kolík stěrače podlahy do pravé drážky úchytu stěrače podlahy a zašroubujte matici () na kolík tak, aby dosedl do příslušného uložení na držáku stěrače podlahy 7. Zasuňte vysávací hadici do hrdla stěrače podlahy UPOZORNĚNÍ: Tyto operace musí být provedeny s použitím rukavic pro ochranu před možným stykem s okraji nebo hroty kovových předmětů. 4. SEŘÍZENÍ SKLONU STĚRAČE PODLAHY Během pojezdu musí zadní guma pracovat ohnutá mírně dozadu, rovnoměrně po celé délce, přibližně o 5mm. V případě, že je potřeba zvýšit zahnutí gumy ve střední části, musí být těleso stěrače nakloněno, proto postupujte následovně:. Povolte pojistnou matici (). Pro větší zakřivení gumy ve střední části stěrače podlahy otáčejte šroubem () proti směru hodinových ručiček. Pro větší zakřivení gumy na bocích stěrače podlahy otáčejte šroubem () ve směru hodinových ručiček.. Po ukončení seřízení zajistěte pojistnou matici () 5. SEŘÍZENÍ VÝŠKY STĚRAČE PODLAHY Stěrač podlahy musí být výškově nastaven v závislosti na opotřebení gum. Za tímto účelem pootočte knoflíkem () proti směru hodinových ručiček za účelem zvednutí a ve směru hodinových ručiček za účelem jeho spuštění. Poznámky: Pro činnost stěrače v poloze paralelní vůči podlaze je třeba, aby bylo pravé i levé kolečko nastaveno do stejné polohy. UPOZORNĚNÍ: Tyto operace musí být provedeny s použitím rukavic pro ochranu před možným stykem s okraji nebo hroty kovových předmětů. 9

20 PŘÍPRAVA STROJE 6. MONTÁŽ VÁLCOVITÝCH KARTÁČŮ Pro montáž cylindrických kartáčů tělesa podstavce postupujte následovně:. Pootočte klíčkem hlavního vypínače () o čtvrt otáčky ve směru hodinových ručiček (přepněte jej do polohy ).. Zvedněte těleso podstavce prostřednictvím ovladače, přičemž pracovní programem je program pro přepravu (poloha A). Pootočte klíčkem hlavního vypínače () o čtvrt otáčky proti směru hodinových ručiček (přepněte jej do polohy 0). 4. Zařaďte parkovací brzdu 5. Uchopte rukojeť () pro uvolnění otáčení sedadla a posuňte ji dopředu až na doraz 6. Otáčejte držákem sedadla až na doraz 7. Odpojte kabel konektoru akumulátoru od konektoru stroje UPOZORNĚNÍ: Před prováděním jakéhokoli druhu údržby vyjměte klíče zapalování z přístrojového panelu a odpojte konektor akumulátorů 8. Pomocí vhodného nářadí odstraňte držák bočního stěrače (), a to tak, že odšroubujete šrouby (), které ji upevňují k držáku stěrače. 9. Odstraňte uložení zadního kartáče (4), a to tak, že odšroubujte knoflík (5), a umístěte jej na zem Zasuňte do tunelu zadní kartáč (5) až po jeho uchycení za unášecí náboj, který se nachází na opačné straně tunelu UPOZORNĚNÍ: Dávejte pozor na směr štětin kartáče během montáže; hrot kartáče musí být obrácen směrem k zadní části stroje. 5 0

21 PŘÍPRAVA STROJE UPOZORNĚNÍ: Zkontrolujte, zda jsou kartáče správně uchyceny. V opačném případě stroj nemusí pracovat správně. UPOZORNĚNÍ: Doporučuje se pokaždé používat ochranné rukavice, aby se zabránilo vážnému poranění rukou. Právě uvedené fáze se vztahují na montáž zadního kartáče a zopakujte je pro přední kartáč. UPOZORNĚNÍ: Dávejte pozor na směr štětin kartáče během montáže; hrot kartáče musí být obrácen směrem k přední části stroje. 7. MONTÁŽ BOČNÍHO KARTÁČE Při montáži bočních kartáčů postupujte následovně:. Pootočte klíčkem hlavního vypínače () o čtvrt otáčky ve směru hodinových ručiček (přepněte jej do polohy ).. Zvedněte těleso podstavce prostřednictvím ovladače, přičemž pracovní programem je program pro přepravu (poloha A). Pootočte klíčkem hlavního vypínače () o čtvrt otáčky proti směru hodinových ručiček (přepněte jej do polohy 0). 4. Zařaďte parkovací brzdu 5. Uchopte rukojeť () pro uvolnění otáčení sedadla a posuňte ji dopředu až na doraz 6. Otáčejte držákem sedadla až na doraz 7. Odpojte kabel konektoru akumulátoru od konektoru stroje UPOZORNĚNÍ: Před prováděním jakéhokoli druhu údržby vyjměte klíče zapalování z přístrojového panelu a odpojte konektor akumulátorů 8. S nosným ramenem kartáče v horní poloze odšroubujte plastovou matici () a sejměte podložku (). 9. Zasuňte kartáč do uložení v náboji a dávejte při tom pozor, na zasunutí čtyř kolíků do uložení v samotném kartáči. 0. Nasaďte podložku () a zašroubujte plastovou matici (). UPOZORNĚNÍ: Doporučuje se pokaždé používat ochranné rukavice, aby se zabránilo vážnému poranění rukou.

22 PRACOVNÍ ČINNOST 8. PRACOVNÍ ČINNOST Před zahájením pracovní činnosti je třeba provést níže uvedený postup:. Zkontrolujte, zda je nádrž na roztok prázdná, a v opačném případě ji kompletně vyprázdnit. Zkontrolujte, zda se hlavní vypínač () stroje nachází v poloze 0. Připojte konektor akumulátorů () ke konektoru elektrické soustavy () 4. Zasedněte na místo obsluhy 5. Zkontrolujte, zda je uvolněna parkovací brzda (4). 6. Pootočte klíč hlavního vypínače o čtvrt otáčky ve směru hodinových ručiček (přepněte jej do polohy ). Bezprostředně poté se na ovládacím panelu rozsvítí displej, který označuje úroveň nabití akumulátorů 7. Zvolte si požadovaný pracovní program prostřednictvím zařízení I-Drive: A. Přesun: přemístění stroje bez vykonávání pracovní činnosti B. Sušení: použití stroje pouze se samotným stěračem podlahy C. Mytí / Sušení: použití kartáčů i stěrače podlahy D. Mytí prostředními kartáči / Sušení / Boční kartáče: použití jak kartáčů, tak stěrače podlahy, s přidáním bočních kartáčů pro přivádění špíny E. Samotné mytí: použití samotných kartáčů 4 UPOZORNĚNÍ! Pokud zvolíte programy C D E, podstavec klesne automaticky i bez stisknutí pedálu pojezdu. 8. Zvolte pracovní rychlost pojezdu prostřednictvím ovladače (6) na ovládacím panelu Tento stroj má možnost zvolit tři různé rychlosti pojezdu prostřednictvím ovladače (5), který se nachází na ovládacím panelu. Tento ovladač má tři možné polohy: Krok 0: maximální rychlost, kterou lze dosáhnout, je km/h Krok 0: maximální rychlost, kterou lze dosáhnout, je 4.8 km/h Krok 0: maximální rychlost, kterou lze dosáhnout, je 6.8 km/h 5 UPOZORNĚNÍ! Rychlost zpětného chodu je snížena ve srovnání s rychlostí pojezdu dopředu, aby se tak přizpůsobila platným normám o bezpečnosti při práci. 9. Zvolte přítlak působící na kartáče prostřednictvím ovladače (6) umístěného na ovládacím panelu Tento stroj umožňuje zvyšovat tlak na kartáče pomocí regulačního knoflíku (6), k dispozici jsou čtyři různá nastavení: Krok 0: hmotnost působící na podlahu je 5 kg Krok 0: hmotnost působící na podlahu je 65 kg Krok 0: hmotnost působící na podlahu je 80 kg 6 UPOZORNĚNÍ! Přítlak musí být zvolen podle druhu podlahy a stupně jejího znečištění. Zvýšení přítlaku způsobí vyšší opotřebování kartáčů a vyšší spotřebu energie (podrobnější informace najdete v části VOLBA A POUŽITÍ KARTÁČŮ )

23 PRACOVNÍ ČINNOST 0. Otočte zcela pákou ventilu (7) proti směru hodinových ručiček, a tím úplně otevřete průtok čisticího prostředku.. Stlačením pedálu plynu (8) se stroj začne pohybovat, stěrač podlahy automaticky klesne a začnou pracovat motory vysávání. Zároveň se začnou otáčet kartáče a spustí se elektrický ventil. 7 Během prvních metrů pracovní činnosti zkontrolujte, zda je množství roztoku dostatečné a zda stěrač podlahy dokonale vysouší. Stroj nyní začne pracovat s plnou výkonností a bude pracovat až do použití veškerého čisticího prostředku nebo do vybití akumulátorů. Jakmile uvolníte pedál pojezdu, zastaví se proud čisticího roztoku, podstavec spolu se stěračem podlahy se zvednou a motory vysávání budou běžet ještě 5. Pokud ihned poté pedál pojezdu znovu stisknete, budou se aktivovat všechny parametry programu, který běžel před zastavením stroje. Stroj je vybaven dvěma předními světlomety, které pomáhají obsluze při práci v málo osvětleném prostřední, rožnou se, jakmile bude hlavní vypínač stroje uveden do polohy HLADINA OLEJE BRZDOVÉ SOUSTAVY Pokud se během používání stroje rozsvítí červená kontrolka (), znamená to, že hladina oleje brzdové soustavy je na kritické úrovni pro správnou funkci, a proto ihned kontaktujte specializovaného technika. 0. PORUCHA KARTY PŘERUŠOVAČE Pokud se během používání stroje rozsvítí červená kontrolka (), znamená to, že se objevila závada na kartě kontroly trakce stroje, proto ihned stroj zastavte a kontaktujte specializovaného technika.. PRÁZDNÁ NÁDRŽ NA ROZTOK Pokud se během používání stroje rozsvítí červená kontrolka (), znamená to, že dosažená hladina v nádrži na roztok je nízká pro správnou funkci stroje. V takovém případě zvedněte těleso stěrače podlahy a přemístěte stroj do prostoru určeného pro vypuštění sběrné nádrže. Vyprázdněte sběrnou nádrž prostřednictvím příslušné vypouštěcí hadice. Naplňte nádrž pro roztok pomocí příslušného plnicího otvoru nebo sadou rychlého naplnění (volitelná výbava).. PŘETÍŽENÝ MOTOR PODSTAVCE Pokud se během používání stroje rozsvítí červená kontrolka (4), znamená to, že byla dosažena hranice přetížení motoru kartáčů a po několika sekundách se motor zastaví. Opětovné uvedení do chodu je podmíněno vypnutím a zapnutím stroje klíčem hlavního vypínače. Když znovu dojde k vypnutí motoru, je třeba ověřit příčinu přetížení s cílem předejít poškození motoru. Zkontrolujte, zda i po snížení tlaku na kartáče problém trvá, a pokud ano, kontaktujte specializovaného technika. 4. POHYB BOČNÍCH KARTÁČŮ Tento stroj může používat dva boční kartáče pro přivádění špíny do středu stroje, stačí otočit voličem i- drive do polohy D, pro jejich návrat do původní polohy stačí otočit voličem i-drive do polohy C.

24 PO UKONČENÍ PRACOVNÍ ČINNOSTI 4. PO UKONČENÍ PRACOVNÍ ČINNOSTI Po ukončení pracovní činnosti a před provedením jakéhokoli úkonu údržby proveďte následující operace:. Otočte páku ventilu () úplně ve směru hodinových ručiček; tím dojde k úplnému zavření průchodu čisticího roztoku.. Otočte volič I-DRIVE do polohy Přesun. Dojde k automatickému zvednutí podstavce i stěrače podlahy a po několika sekundách se vypne motor vysávání.. Přesuňte stroj až na místo určené pro vypuštění vody 4. Vypněte stroj otočením klíče o /4 otáčky proti směru hodinových ručiček (jeho přepnutím do polohy 0 ) a vyjměte jej z ovládacího panelu 5. Aktivujte parkovací brzdu 6. Zvedněte plech držáku sedadla a odpojte elektrickou instalaci od konektoru akumulátorů 7. Odhákněte zarážku (), držte ji stisknutou a pomocí rukojeti () vytáhněte sběrnou zásuvku. Opatrně ji položte na zem a poté ji dopravte na místo určené pro odpad a vyprázdněte ji. UPOZORNĚNÍ: Při provádění této operace je třeba použít rukavice, aby se zabránilo kontaktu s nebezpečnými roztoky. 8. Sběrný zásobník vložte do stroje a zajistěte ho zarážkou () UPOZORNĚNÍ: Před prováděním jakéhokoli druhu údržby vyjměte klíče zapalování z přístrojového panelu a odpojte konektor akumulátorů 5 9. Vyjměte vypouštěcí hadici sběrné nádrže (4) z příslušného uložení, odšroubujte vypouštěcí uzávěr a vyprázdněte sběrnou nádrž 0. Vyjměte vypouštěcí hadici nádrže na roztok (5) z příslušného uložení, odšroubujte vypouštěcí uzávěr a vyprázdněte nádrž na roztok. Odpojte vysávací hadici z hrdla, které se nachází v tělese stěrače podlahy 4 UPOZORNĚNÍ: Při provádění této operace je třeba použít rukavice, aby se zabránilo kontaktu s nebezpečnými roztoky.. Odstraňte blokovací kolíky (6) otáčení stěrače podlahy, pro jeho odpojení stačí knoflík vytáhnout směrem ven ze stroje a otáčet jím proti směru hodinových ručiček. Odstraňte zarážku otáčení stěrače podlahy (7), pro jeho odpojení jej stačí zvednout 4. Tělesem stěrače podlahy otáčejte proti směru hodinových ručiček a pomocí kolíku (8) jej v požadované poloze zablokujte Po vyčištění stěrače podlahy a gum vraťte stěrač podlahy do výchozí polohy jeho otočením proti směru hodinových ručiček, a dávejte přitom pozor, aby se zarážka otáčení stěrače podlahy (8) vrátila do běžné polohy 7. Spojte konektor elektrické instalace s konektorem akumulátoru a spusťte držák sedadla do pracovní polohy 8. Spusťte stroj otočením klíčku o /4 otáčky ve směru hodinových ručiček (jeho přepnutím do polohy ) a vyjměte jej z ovládacího panelu. 9. Vyřaďte parkovací brzdu. 0. Zaparkujte stroj na krytém místě, v prostoru, kde nemůže způsobit ublížení na zdraví ani škody na okolním majetku, ale kde je také chráněný před náhodným pádem předmětů. 7 4

25 PO UKONČENÍ PRACOVNÍ ČINNOSTI. Aktivujte parkovací brzdu. Otočte vypínač s klíčem o čtvrtinu otáčky proti směru hodinových ručiček (jeho přepnutím do polohy 0 ) a vyjměte klíč. Zvedněte držák sedadla a odpojte elektrickou instalaci od konektoru akumulátorů UPOZORNĚNÍ: Nenechávejte stroj bez dozoru, aniž byste vytáhli klíč z vypínače a správně aktivovali parkovací brzdu. Kromě toho je důležité, abyste neparkovali stroj na otevřeném prostoru a nezastavovali jej na nakloněných podlahách. 8 5

26 KAŽDODENNÍ ÚDRŽBA PROVEĎTE VŠECHNY ÚKONY ÚDRŽBY VE STANOVENÉM POŘADÍ 5. ČIŠTĚNÍ FILTRU MOTORU VYSÁVÁNÍ. Zkontrolujte, zda je sběrná nádrž prázdná, a když není, proveďte její vyprázdnění. Zkontrolujte, zda je zatažena parkovací brzda, pokud ne, zatáhněte ji. Zkontrolujte, zda se hlavní vypínač stroje nachází v poloze VYP.-0 ; v opačném případě otočte klíčem hlavního vypínače () o čtvrtinu otáčky proti směru hodinových ručiček (přepněte jej do polohy 0) 4. Uchopte rukojeť () pro uvolnění otáčení sedadla a posuňte ji dopředu až na doraz 5. Otočte držák sedadla až po konec dráhy plynových vzpěr 6. Odpojte kabel konektoru akumulátorů z konektoru stroje () 7. Pootočte držák sedadla až po jeho natočení zpět do pracovní polohy 8. Otočte vysávací hlavici až po bod, ve kterém bude vzpěra (4) připevněná k vysávací hlavici uchycena o vzpěru (5) připevněnou k sběrné nádrži 9. Odpojte pojistnou jehlu (6) z otvoru, který se používá, když je vysávací hlavice zavřená, a vložte ji do pojistného otvoru UPOZORNĚNÍ: Při provádění těchto operací je třeba použít rukavice, aby se zabránilo kontaktu s nebezpečnými roztoky. 4 6 UPOZORNĚNÍ: Před provedením jakékoliv údržby vyjměte klíčky z panelu a odpojte konektor akumulátoru (u verzí na akumulátory) nebo od konektoru generátoru (u verzí s endotermickým motorem) Vyvlečte ochranný kryt filtru vysávání (7) jeho otočením ve směru hodinových ručiček. Odstraňte zacvakávací stahovací pásku (8). Vyvlečte filtr vysávání (9) z jeho uložení. Vyčistěte stěny a dno filtru proudem vody 4. Proveďte operace od bodu 4 po bod 7 také pro druhý filtr druhého motoru vysávání 5. Proveďte zpětnou montáž všech odmontovaných součástí

27 KAŽDODENNÍ ÚDRŽBA 6. ČIŠTĚNÍ SBĚRNÉ NÁDRŽE. Zkontrolujte, zda je sběrná nádrž prázdná, a když není, proveďte její vyprázdnění. Zkontrolujte, zda je zatažena parkovací brzda, pokud ne, zatáhněte ji UPOZORNĚNÍ: Při provádění těchto operací je třeba použít rukavice, aby se zabránilo kontaktu s nebezpečnými roztoky. UPOZORNĚNÍ: Před provedením jakékoliv údržby vyjměte klíčky z panelu a odpojte konektor akumulátoru (u verzí na akumulátory) nebo od konektoru generátoru (u verzí s endotermickým motorem).. Zkontrolujte, zda se hlavní vypínač stroje nachází v poloze VYP.-0 ; v opačném případě otočte klíčem hlavního vypínače () o čtvrtinu otáčky proti směru hodinových ručiček (přepněte jej do polohy 0) 4. Uchopte rukojeť () pro uvolnění otáčení sedadla a posuňte ji dopředu až na doraz 5. Otočte držák sedadla až po konec dráhy plynových vzpěr 6. Uchopte rukojeť () vylisovanou jako součást sběrné nádrže 7. Pootočte sběrnou nádrží pod sedadlem až na konec dráhy 8. Otočte vysávací hlavici až po bod, ve kterém bude vzpěra (4) připevněná k vysávací hlavici uchycena o vzpěru (5) připevněnou k sběrné nádrži 9. Odpojte pojistnou jehlu (6) z otvoru, který se používá, když je vysávací hlavice zavřená, a vložte ji do pojistného otvoru Zkontrolujte, zda je vypouštěcí hadice sběrné nádrže (7) na stroji dobře upevněna, a kromě toho zkontrolujte, zda je uzávěr zavřený. Odšroubujte uzávěr (8) vypouštění sběrné nádrže, který se nachází v zadní části stroje. Vyčistěte a opláchněte sběrnou nádrž. Vyčistěte a vypláchněte část sběrné nádrže blízko plováku (9) na úrovni hladiny PRÁZDNÁ SBĚRNÁ NÁDRŽ 4. Proveďte zpětnou montáž všech odmontovaných součástí 8 7 UPOZORNĚNÍ: Při provádění těchto operací je třeba použít rukavice, aby se zabránilo kontaktu s nebezpečnými roztoky. 9 7

28 KAŽDODENNÍ ÚDRŽBA 7. ČIŠTĚNÍ STĚRAČE PODLAHY Důkladné vyčištění celé vysávací jednotky zaručuje lepší sušení a čištění podlahy a zvyšuje životnost motoru vysávaní. Při čištění postupujte následovně:. Zkontrolujte, zda je zatažena parkovací brzda, pokud ne, zatáhněte ji. Zkontrolujte, zda je konektor elektrické instalace odpojen od konektoru akumulátorů, v opačném případě jej odpojte. Zkontrolujte, zda se hlavní vypínač nachází v poloze 0 ; v opačném případě jej přepněte do polohy 0 4. Odpojte stěrač podlahy povolením knoflíků () 5. Proudem vody řádně vyčistěte těleso stěrače podlahy i gumy, a zkontrolujte, zda se uvnitř vysávací komory stěrače podlahy nenacházejí nečistoty UPOZORNĚNÍ: Při provádění této operace je třeba použít rukavice, aby se zabránilo kontaktu s nebezpečnými roztoky. Když je přední guma stěrače podlahy opotřebovaná, nebude zajištěno dobré vysávání, a proto stroj nebude dokonale vysušovat podlahu; v takovém případě je třeba provést její výměnu (viz odstavec VÝMĚNA PŘEDNÍ GUMY STĚRAČE PODLAHY). Když je přední guma stěrače podlahy opotřebovaná, nebude zajištěno dobré vysávání, a proto stroj nebude dokonale vysušovat podlahu; v takovém případě je třeba provést její výměnu (viz odstavec VÝMĚNA ZADNÍ GUMY STĚRAČE PODLAHY). Po vyčištění vraťte stěrač podlahy na držák:. Zasuňte levý kolík stěrače podlahy do levé drážky držáku a připevněte jej ručním kolečkem ().. Zasuňte pravý kolík stěrače podlahy do pravé drážky držáku a připevněte jej ručním kolečkem ().. Na závěr zasuňte hadici stěrače podlahy do příslušného nátrubku. UPOZORNĚNÍ: Při provádění těchto operací je třeba použít rukavice, aby se zabránilo kontaktu s nebezpečnými roztoky. 8. ČIŠTĚNÍ FILTRU A NÁDRŽE NA ROZTOK Důkladné čištění filtru roztoku čisticího prostředku vody zaručuje lepší pracovní schopnost. Při čištění postupujte následovně:. Zkontrolujte, zda je zatažena parkovací brzda, pokud ne, zatáhněte ji. Zkontrolujte, zda je konektor elektrické instalace odpojen od konektoru akumulátorů, v opačném případě jej odpojte. Zkontrolujte, zda se hlavní vypínač nachází v poloze 0 ; v opačném případě jej přepněte do polohy 0 4. Otevřete plnicí uzávěr () UPOZORNĚNÍ: Před prováděním jakéhokoli druhu údržby vyjměte klíče zapalování z přístrojového panelu a odpojte konektor akumulátorů 5. Oddělte hadici na vypouštění čisté vody z příslušného uložení v zadní části stroje, odšroubujte uzávěr a vyprázdněte nádrž. 6. Zavřete ventil přívodu vody. 7. Odšroubujte uzávěr filtru (), který se nachází v přední části stroje. 8. Odložte vnitřní vložku filtru a vše důkladně opláchněte tekoucí vodou. 9. Proveďte zpětnou montáž všech odmontovaných součástí. UPOZORNĚNÍ: Při provádění těchto operací je třeba použít rukavice, aby se zabránilo kontaktu s nebezpečnými roztoky. 8

29 KAŽDODENNÍ ÚDRŽBA 9. ČIŠTĚNÍ SBĚRNÉHO ZÁSOBNÍKU A SACÍHO FILTRU ZÁSOBNÍKU Pečlivé čištění sběrného zásobníku a k němu připojeného filtru je zárukou lepších pacovních výsledků. Při čištění postupujte následovně:. Zkontrolujte, zda je nádrž na roztok prázdná, a v opačném případě ji kompletně vyprázdnit. Zkontrolujte, zda se hlavní vypínač stroje nachází v poloze 0. Zkontrolujte, zda je konektor elektrické instalace odpojen od konektoru akumulátorů 4. Zkontrolujte, zda parkovací brzda je zatažena, v opačném případě ji zatáhněte pomocí pedálu () 5. Odhákněte zarážku (), držte ji stisknutou, a pomocí rukojeti () vytáhněte sběrnou zásuvku. Opatrně ji položte na zem a poté ji dopravte na místo určené pro odpad a vyprázdněte ji UPOZORNĚNÍ: Při provádění této operace je třeba použít rukavice, aby se zabránilo kontaktu s nebezpečnými roztoky. 6. Vyčistěte vnitřek zásuvky proudem čisté vody 7. Vytáhněte sací filtr (4) sběrného zásobníku a vyčištěte jej proudem tekoucí vody 4 8. Odhákněte zarážku (), pomocí rukojeti () zasuňte sběrný zásobník a zarážku zásobníku opět zahákněte () 9

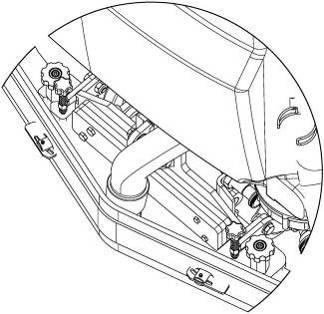

30 TÝDENNÍ ÚDRŽBA 40. ČIŠTĚNÍ VYSÁVACÍ HADICE V případě nedostatečného vysávání je třeba zkontrolovat, zda nedošlo k ucpání vysávací hadice stěrače podlahy. Případně ji vyčistěte proudem vody podle následujícího postupu:. Zkontrolujte, zda je sběrná nádrž prázdná, jinak proveďte její vyprázdnění.. Zkontrolujte, zda je zatažena parkovací brzda, pokud ne, zatáhněte ji. Odpojte vysávací hadici z vysávacího hrdla (), které se nachází ve stěrači podlahy UPOZORNĚNÍ: Při provádění této operace je třeba použít rukavice, aby se zabránilo možnému kontaktu s nebezpečnými materiály a roztoky. 4. Otočte vypínač s klíčem o čtvrtinu otáčky proti směru hodinových ručiček (jeho přepnutím do polohy 0 ) a vyjměte klíček. Odpojte kabel konektoru akumulátorů od konektoru stroje. UPOZORNĚNÍ: Před prováděním jakéhokoli druhu údržby vyjměte klíče zapalování z přístrojového panelu a odpojte konektor akumulátorů 5. Uchopte rukojeť () pro uvolnění otáčení sedadla a posuňte ji dopředu až na doraz 6. Otáčejte držákem sedadla až na doraz 7. Otočte vysávací hlavici až po bod, ve kterém bude vzpěra () připevněná k vysávací hlavici uchycena o vzpěru (4) připevněnou k sběrné nádrži 8. Odpojte pojistnou jehlu (5) z otvoru, který se používá, když je vysávací hlavice zavřená, a vložte ji do pojistného otvoru Odhákněte zarážku (6) a pomocí rukojeti (7) vytáhněte sběrnou zásuvku a opatrně ji položte na zem Vyčistěte ji proudem tekoucí vodu do hrdla (8). Proveďte zpětnou montáž všech odmontovaných součástí 8 0

31 TÝDENNÍ ÚDRŽBA 4. ČIŠTĚNÍ NÁDRŽE NA ROZTOK Při čištění postupujte následovně:. Zkontrolujte, zda je zatažena parkovací brzda, pokud ne, zatáhněte ji. Zkontrolujte, zda je konektor elektrické instalace odpojen od konektoru akumulátorů, v opačném případě jej odpojte. Zkontrolujte, zda se hlavní vypínač nachází v poloze 0 ; v opačném případě jej přepněte do polohy 0 4. Zkontrolujte, zda je nádrž na roztok prázdná, a když není, proveďte její vyprázdnění UPOZORNĚNÍ: Před prováděním jakéhokoli druhu údržby vyjměte klíče zapalování z přístrojového panelu a odpojte konektor akumulátorů 5. Zavřete ventil vody () 6. Odpojte hadici vypouštění nádrže na roztok (), který se nachází v zadní části stroje 7. Odšroubujte uzávěr vypouštěcí hadice nádrže na roztok 8. Odšroubujte plnicí uzávěr () nádrže na roztok, který se nachází za sedadlem obsluhy 9. Vyčistěte vnitřek nádrže na roztok proudem vody 0. Proveďte zpětnou montáž všech odmontovaných součástí UPOZORNĚNÍ: Při provádění těchto operací je třeba použít rukavice, aby se zabránilo kontaktu s nebezpečnými roztoky. 4. ČIŠTĚNÍ CYLINDRICKÝCH KARTÁČŮ Pro montáž cylindrických kartáčů tělesa podstavce postupujte následovně:. Pootočte klíčkem hlavního vypínače () o čtvrt otáčky ve směru hodinových ručiček (přepněte jej do polohy ).. Zvedněte těleso podstavce prostřednictvím ovladače, přičemž pracovní programem je program pro přepravu (poloha A). Pootočte klíčkem hlavního vypínače () o čtvrt otáčky proti směru hodinových ručiček (přepněte jej do polohy 0). 4. Zařaďte parkovací brzdu 5. Uchopte rukojeť () pro uvolnění otáčení sedadla a posuňte ji dopředu až na doraz 6. Otáčejte držákem sedadla až na doraz 7. Odpojte kabel konektoru akumulátoru od konektoru stroje UPOZORNĚNÍ: Před prováděním jakéhokoli druhu údržby vyjměte klíče zapalování z přístrojového panelu a odpojte konektor akumulátorů

32 TÝDENNÍ ÚDRŽBA 8. Pomocí vhodného nářadí odmontujte předmontovanou část boční zástěrky (), a to tak, že odšroubujete šrouby (4), které ji upevňují k držáku zástěrky Odmontujte držák zadního kartáče (5), a to tak, že odšroubujete plastovou matici (6), a umístěte jej na zem. 0. Z tunelu vytáhněte zadní kartáč (7), položte jej opatrně na zem a vyčištěte jej proudem tekoucí vody. UPOZORNĚNÍ: Doporučuje se pokaždé používat ochranné rukavice, aby se zabránilo vážnému poranění rukou. 6 5 Právě uvedené fáze se vztahují na montáž zadního kartáče a zopakujte je pro přední kartáč ČIŠTĚNÍ BOČNÍHO KARTÁČE Při mytí bočních kartáčů postupujte následovně:. Pootočte klíč hlavního vypínače o čtvrt otáčky ve směru hodinových ručiček (přepněte jej do polohy ).. Zvedněte těleso podstavce prostřednictvím ovladače, přičemž pracovní programem je program pro přepravu (poloha A). Pootočte klíč hlavního vypínače o čtvrt otáčky proti směru hodinových ručiček (přepněte jej do polohy 0). 4. Zařaďte parkovací brzdu 5. Uchopte rukojeť () pro uvolnění otáčení sedadla a posuňte ji dopředu až na doraz 6. Otáčejte držákem sedadla až na doraz 7. Odpojte kabel konektoru akumulátoru od konektoru stroje UPOZORNĚNÍ: Před prováděním jakéhokoli druhu údržby vyjměte klíče zapalování z přístrojového panelu a odpojte konektor akumulátorů 8. S nosným ramenem kartáče v horní poloze odšroubujte plastovou matici () a sejměte podložku (). 9. Vyvlečte kartáč z úchytu náboje, opatrně jej položte na zem a vyčištete jej proudem tekoucí vody. UPOZORNĚNÍ: Doporučuje se pokaždé používat ochranné rukavice, aby se zabránilo vážnému poranění rukou. Právě uvedené fáze se vztahují na montáž levého bočního kartáče a zopakujte je pro pravý boční kartáč.

33 MIMOŘÁDNÁ ÚDRŽBA 44. VÝMĚNA PŘEDNÍ GUMY STĚRAČE PODLAHY Když je přední guma stěrače podlahy opotřebovaná nebude zajištěno dobré vysávání a proto stroj nebude dokonale sušit podlahu. V takovém případě je třeba při její výměně pokračovat následovně:. Zkontrolujte, zda je zatažena parkovací brzda, pokud ne, zatáhněte ji. Zkontrolujte, zda je konektor elektrické instalace odpojen od konektoru akumulátorů, v opačném případě jej odpojte. Zkontrolujte, zda se hlavní vypínač nachází v poloze 0 ; v opačném případě jej přepněte do polohy 0 UPOZORNĚNÍ: Před prováděním jakéhokoli druhu údržby vyjměte klíče zapalování z přístrojového panelu a odpojte konektor akumulátorů 4. Odpojte stěrač podlahy povolením knoflíků () 5. Pomocí vhodného nářadí odšroubujte šrouby () zajištění přítlačné hrany gumy 6. Odložte přítlačnou hranu gumy (), a poté odložte gumu za účelem její výměny 7. Při zpětné montáži gumy postupujte stejným způsobem, ale v opačném pořadí UPOZORNĚNÍ: Při provádění těchto operací je třeba použít rukavice, aby se zabránilo kontaktu s nebezpečnými roztoky. 45. VÝMĚNA ZADNÍ GUMY STĚRAČE PODLAHY Když je guma zadního stěrače podlahy opotřebovaná a řádně nesuší, je možné provést výměnu sušicího okraje s využitím 4 okrajů gumy. Tato operace může být provedena se stěračem podlahy namontovaným níže uvedeným způsobem:. Zkontrolujte, zda je zatažena parkovací brzda, pokud ne, zatáhněte ji. Zkontrolujte, zda je konektor elektrické instalace odpojen od konektoru akumulátorů, v opačném případě jej odpojte. Zkontrolujte, zda se hlavní vypínač nachází v poloze 0 ; v opačném případě jej přepněte do polohy 0 UPOZORNĚNÍ: Před prováděním jakéhokoli druhu údržby vyjměte klíče zapalování z přístrojového panelu a odpojte konektor akumulátorů 4. Odpojte stěrač podlahy povolením knoflíků () 5. Pootočte pojistné destičky () 6. Odložte přítlačnou hranu gumy (), a poté odložte gumu za účelem jejího otočení, nebo její výměny 7. Při zpětné montáži gumy postupujte stejným způsobem, ale v opačném pořadí 8. Nastavte výšku stěrače podlahy podle gumy (viz REGULACE VÝŠKY DRŽÁKU STĚRAČE PODLAHY ) UPOZORNĚNÍ: Při provádění těchto operací je třeba použít rukavice, aby se zabránilo kontaktu s nebezpečnými roztoky. 46. VÝMĚNA GUMY BOČNÍ ZÁSTĚRKY PODSTAVCE Je-li guma boční zástěrky podstavce opotřebovaná, je její schopnost přivádět vodu ke stěrači podlahy omezena, a proto lze vyměnit zadržovací hranu a k tomu použít gumové hrany. Tato operace může být provedena s ochranným krytem podstavce namontovaným níže uvedeným způsobem:. Zkontrolujte, zda je zatažena parkovací brzda, pokud ne, zatáhněte ji. Zkontrolujte, zda je konektor elektrické instalace odpojen od konektoru akumulátorů, v opačném případě jej odpojte. Zkontrolujte, zda se hlavní vypínač nachází v poloze 0 ; v opačném případě jej přepněte do polohy 0

34 MIMOŘÁDNÁ ÚDRŽBA UPOZORNĚNÍ: Při provádění této operace je třeba použít rukavice, aby se zabránilo možnému kontaktu s nebezpečnými materiály a roztoky. 4. Pomocí vhodného nářadí odstraňte boční stěrač (4), a to tak, že odšroubujete šrouby (), které upevňují přítlačnou hranu gumy (). 4 UPOZORNĚNÍ: Na uvedeném obrázku je zobrazen levý boční stěrač, u pravého proveďte stejný postup. 47. REGULACE VÝŠKY BOČNÍHO STĚRAČE Nejsou-li gumy bočního stěrače podstavce upevněny správně vzhledem k podlaze, není zaručeno jejich správné fungování, tedy nezajistí přívod vody ke stěrači, je proto potřeba seřídit výšku gum stěrače. Tato operace může být provedena s ochranným krytem podstavce v pracovní poloze, tímto způsobem:. Zkontrolujte, zda je zatažena parkovací brzda, pokud ne, zatáhněte ji. Zkontrolujte, zda je konektor elektrické instalace odpojen od konektoru akumulátorů, v opačném případě jej odpojte. Zkontrolujte, zda se hlavní vypínač nachází v poloze 0 ; v opačném případě jej přepněte do polohy 0 4. Knofíky () na těle podstavce otáčejte ve směru hodinových ručiček nebo proti nim UPOZORNĚNÍ: Otáčením lnoflíků () ve směru hodinových ručiček se boční zástěrka vzdálí od podlahy, zatímco otáčením knoflíků () proti směru hodinových ručiček se boční zástěrky přiblíží k podlaze. 5. Zkontrolujte, zda se guma zadní zástěrky () stejnoměrně opírá o podlahu Během pojezdu musí guma boční zástěrky pracovat ohnutá mírně směrem ven rovnoměrně po celé délce přibližně o 5mm. 48. ČIŠTĚNÍ PŘÍVODNÍ HADICE ČISTICÍHO ROZTOKU Je-li přívodní hadice čisticího roztoku v těle podstavce ucpána špínou, nebude rovnoměrně přivádět čisticí prostředek na podlahu, a tím způsobí špatnou funkci stroje. Při čištění nádržky postupujte následovně:. Zkontrolujte, zda je tělo podstavce v pracovní poloze, jinak otočte voličem I-DRIVE do polohy Mytí a podstavec klesne. Zkontrolujte, zda je konektor elektrické instalace odpojen od konektoru akumulátorů. Zkontrolujte, zda se hlavní vypínač stroje nachází v poloze 0 ; v opačném případě otočte klíčem o čtvrtinu otáčky směrem doleva 4. Zkontrolujte, zda parkovací brzda je zatažena, v opačném případě ji zatáhněte pomocí pedálu () 4

35 MIMOŘÁDNÁ ÚDRŽBA 5. Zavřete vodní kohoutek tak, že rukojetí () otáčejte ve směru hodinových ručiček 6. Pomocí vhodného nářadí odstraňte pásku (), která upevňuje gumovou hadici (4) na rozvodnou hadici čisticího roztoku UPOZORNĚNÍ: Při provádění těchto operací je třeba použít rukavice, aby se zabránilo kontaktu s nebezpečnými roztoky Pomocí vvhodného nářadí odstraňte šroubky (5), které upevňují rozvodnou hadici čisticího roztoku (6) na podstavec Sejměte rozvodnou hadici čisticího roztoku z těla podstavce tím, že ji budete tlačit směrem na pravou stranu stroje 9. Rozvodnou hadici čisticího roztoku vyčištěte proudem tekoucí vody 0. Proveďte zpětnou montáž všech odmontovaných součástí 6 5

36 KONTROLA ČINNOSTI 49. NEDOCHÁZÍ K UVEDENÍ STROJE DO ČINNOSTI. Zkontrolujte, zda sou nabité akumulátory. Zkontrolujte, zda je konektor elektrické instalace připojen ke konektoru akumulátorů. Zkontrolujte, zda je zapnutý vypínač s klíčem - ZAP./I 50. NEDOSTATEK VODY NA KARTÁČÍCH. Ověřte přítomnost vody v nádrži na roztok. Zkontrolujte, zda je otevřený otočný ovladač () nastavení výstupu čisticího prostředku vody. Vyčistěte filtr roztoku umístěný ve přední části stroje 4. Zkontrolujte, zda rozvodná hadici čisticího roztoku, upevněná na těle podstavce, není ucpaná 5. STĚRAČ PODLAHY ŘÁDNĚ NESUŠÍ. Zkontrolujte, zda je stěrač podlahy čistý. Zkontrolujte nastavení stěrače podlahy (viz PŘÍPRAVA STROJE ). Vyčistěte vysávací jednotku (viz TÝDENNÍ ÚDRŽBA ) 4. V případě opotřebení proveďte výměnu gum 5.STROJ ŘÁDNĚ NEČISTÍ. Zkontrolujte stav opotřebení kartáčů a dle potřeby je vyměňte. kartáče je třeba měnit poté, co výška štětin kartáčů klesne na 5mm. Ohledně jejich výměny si přečtěte VÝMĚNA KARTÁČŮ nebo DEMONTÁŽ KARTÁČŮ a MONTÁZ KARTÁČŮ. Práce s nadměrně opotřebovanými kartáči může způsobit poškození podlahy.. Používejte typ kartáče odlišný od sériově montovaného kartáče. Pro čištění podlah s mimořádně odolnou špínou se doporučuje podle potřeby použít speciální kartáče dodávané na přání (viz níže uvedený odstavec VOLBA A POUŽITÍ KARTÁČŮ ). 5. NADMĚRNÁ TVORBA PĚNY Zkontrolujte, zda byl použit prostředek s omezenou tvorbou pěny. Případně přidejte malé množství tekutého protipěnového přípravku do sběrné nádrže. Pamatujte na to, že při méně znečištěné podlaze dochází k větší tvorbě pěny, a v takovém případě je třeba rozředit čisticí roztok ještě více. 54. NEFUNKČNÍ VYSAVAČ. Zkontrolujte, zda sběrná nádrž není plná, a v případě potřeby ji vyprázdněte. Zkontrolujte správnou činnost plováku umístěného na vysávací hlavici (viz také ČIŠTĚNÍ SBĚRNÉ NÁDRŽE v odstavci KAŽDODENNÍ ÚDRŽBA ) 55. NEFUNKČNÍ MOTOR KARTÁČŮ UPOZORNĚNÍ Aby se zabránilo poškození podlahy, motor je spouštěn až při pojezdu stroje. Zkontrolujte, zda je podstavec během pojezdu spuštěn dolů. Obsluha musí sedět na místě obsluhy. Zkontrolujte, zda nedošlo k vypnutí některého z jističů. 4. Zkontrolujte správné připojení motorů ke svorkám umístěným pod plošinami. 6

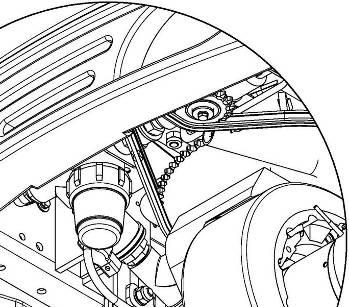

37 KONTROLA ČINNOSTI 56. ELEKTRICKÉ POJISTKY A JISTIČE Stroj je vybaven následujícími systémy elektrické ochrany: Pojistky silových obvodů jsou uložené ve spojovací skříňce za účelem jejich ochrany před zkraty. Jističe nacházející se na vnější straně řídítek slouží k ochraně následujících motorů:. Jistič se jmenovitou hodnotou 5 A pro levý motor vysávání. Jistič se jmenovitou hodnotou 5 A pro pravý motor vysávání V případě poruchy činnosti zkontrolujte, zda nedošlo k zásahu jističe tepelné ochrany. Při přehřátí stroje automaticky zasáhne jeho tepelná ochrana, která přeruší přívod elektrického napájení. Vyčkejte několik minut na ochlazení a poté stiskněte tlačítko specifického jističe za účelem opětovné aktivace napájení a činnosti motoru. Když problém přetrvává, obraťte se na specializované středisko servisní služby. 57. NEFUNKČNÍ SYSTÉM AUTOMATICKÉHO DÁVKOVÁNÍ VODY/ČISTICÍHO PROSTŘEDKU Systém automatického dávkování vody/čisticího prostředku byl navržen tak, aby byl mimořádně pevný a spolehlivý. Kdyby přesto nefungoval, byl navržen systém obtoku, který umožní používat stroj, i kdyby byl systém nefunkční. Pro realizaci obtoku systému automatického dávkování vody/čisticího prostředku je třeba přesunout směrem dolů páku ventilu (), která se nachází v přední části stroje. Tímto způsobem bude možné pracovat i s nefunkčním systémem, bude však třeba do nádrže na roztok přidat ne vodu, ale správnou směs vody a čisticího prostředku. Se systémem dávkování mimo provoz bude průtok vody nastavován ventilem umístěným na sloupku řízení. Ohledně opravy se obraťte na autorizovaného prodejce FIMAP. 58. ALARMY Stroj je vybaven blikající kontrolkou () pro diagnostiku poruch řídicího systému motoru pohonu. Každé posloupnosti (počet po sobě následujících bliknutí) odpovídá jeden druh poruchy. Pokud se taková blikání objeví při výskytu poruchy činnosti, je třeba se obrátit na servisní službu a uvést počet těchto blikání. 7
