T615. Model ponorky obj. č kanálový vysílač. Doba nabíjení: 35 minut Autonomní provoz: 40 minut

Transkript

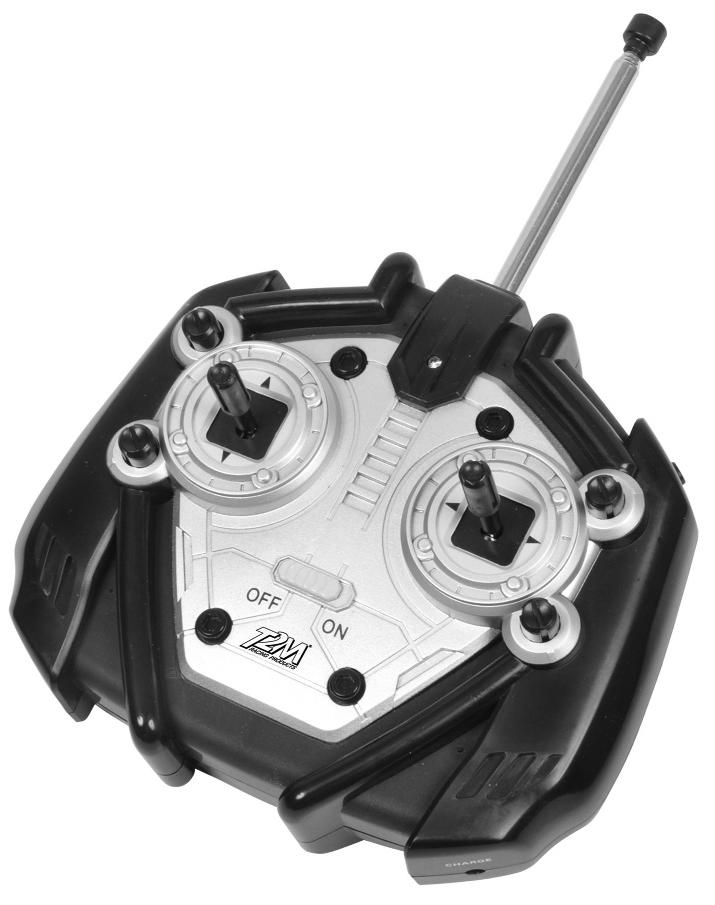

1 T615 Model ponorky obj. č kanálový vysílač Pohon pomocí 3 motorů Používejte pouze v uzavřených nádržích. Délka: 140 mm Šířka: 35 mm Výška: 48 mm Hmotnost: 85 g Hloubka ponoru: 0,5 m Rychlost: 0,1 m/s Dosah: 3 m S osvětlením Poháněná třemi motory! Doba nabíjení: 35 minut Autonomní provoz: 40 minut

2 Před použitím ponorky si pozorně přečtěte návod k obsluze Poznámky Napájení a péče: - Baterie vždy vyjměte z vysílače, jestliže ho nepoužíváte. - Ponorku vždy očistěte čistou utěrkou. - Udržujte ponorku v dostatečné vzdálenosti od zdrojů tepla. Důležité pokyny týkající se baterií: - Běžné baterie, které nejsou určené k nabíjení, se nikdy nesmějí nabíjet. - Jestliže používáte baterie, které lze nabíjet (tj. akumulátory), vyjměte je před nabíjením z vysílače. - Nabíjecí baterie (= akumulátory) smí nabíjet pouze dospělá osoba. - Nikdy nepoužívejte baterie různých typů nebo nové a staré baterie současně. - Používejte pouze baterie doporučeného typu nebo stejného typu. - Při vkládání baterií vždy dbejte na správnou polaritu + a. - Vybité baterie vždy vyjměte z vysílače, pokud ho nepoužíváte. - Připojovací svorky nikdy nezkratujte. Důležitá upozornění: - Výměna baterií by měla probíhat pouze pod dohledem dospělé osoby. Zvláštní pokyny pro dospělé: - Před použitím všechny části ponorky zkontrolujte. - Ponorka se smí používat pouze společně s doporučenou nabíječkou

3 Obsah Ponorný spínač Spínač pro vynoření ponorky C: 1 anténa Plynová páka Vypínač Páka pro řízení doleva a doprava B: 1 ponorka D: 1 návod k obsluze A: 1 vysílač E: 1 nabíjecí kabel Pozor! 1. Tento model obsahuje drobné části, které je třeba bezpodmínečně uložit mimo dosah dětí. Nebezpečí spolknutí! 2. Tento model není vhodný pro použití ve vanách, akváriích a bazénech s hloubkou vody menší než 0,5 metru. 3. Přístroj nepoužívejte venku. 4/5. Model nikdy nepoužívejte ve slané nebo špinavé vodě. Model nikdy nepoužívejte v moři, v jezerech nebo v plaveckých bazénech, jejichž hloubku neznáte. 6. Pro model používejte pouze alkalické baterie. 7. Používejte pouze vysílač, který je součástí dodávky. 8. Baterie udržujte v dostatečné vzdálenosti od vody (nebezpečí zkratu). 9. Baterie nikdy neotevírejte a nevhazujte do ohně. 10. Předtím, než začnete akumulátory nabíjet, vybijte je (vyjezděte je). Motor nechte běžet tak dlouho, až se vypne pak jsou baterie/akumulátory vybité. 11. Vodní hrátky jsou nebezpečné a u dětí mohou v extrémním případě vést až k utonutí. Proto byste měli model vždy používat pod dohledem dospělé osoby. V každém případě je vhodný pouze pro děti starší 14 let. 12. Tato stavebnice obsahuje přesné elektronické součástky. Za žádných okolností ji nenechte upadnout a nerozebírejte ji. 13. Délka antény vysílače a přijímače se nesmí zkracovat. Předtím, než RC model vložíte do vody, nejprve zapněte vysílač. Nezapomeňte uzavřít trup hermetickým uzávěrem, protože jinak by došlo ke zničení ponorky. Pozor! Uzavřít hermetickým uzávěrem. Hermetický uzávěr - 9 -

4 MONTÁŽ ANTÉNY A VLOŽENÍ BATERIE Našroubování antény na vysílač 1. Našroubujte desku na zadní stranu vysílače (křížový šroubovák). 2. Vložte 6 baterií typu AA a dbejte při tom na správnou polaritu. (3) Desku znovu uzavřete. Šroubovák Není součástí dodávky NABÍJENÍ AKUMULÁTORU 1. Otevřete hermetický uzávěr, a přerušte tím napájení. Po jeho uzavření bude ponorka znovu pod napětím. 2. Zapojte nabíjecí konektor do nabíjecí zdířky na ponorce a druhý konec nabíjecího kabelu zapojte do zdířky ve vysílači. 3. Položte ponorku na vodorovnou podložku a vypínač na vysílači uveďte do polohy ON. Během nabíjení bliká červená LED kontrolka. Jakmile je nabíjení akumulátoru dokončené, červená LED kontrolka zhasne a trvale se rozsvítí zelená LED kontrolka. Každé nabíjení trvá asi 35 minut. 4. Nabíjecí konektor odpojte a nabíječku vypněte (poloha OFF ). Model je nyní připravený k provozu. Deska Alkalické baterie typu AA (nejsou součástí dodávky) Anténa Zdířka Nabíjecí konektor Nabíjecí konektor Zdířka PONOR 1. Vysílač zapněte (přepněte do polohy ON ) a vytáhněte anténu. 2. Před ponorem se ujistěte, že je hermetický uzávěr pevně uzavřený a že se do nabíjecí zdířky nemůže dostat voda. Pozor! Není-li hermetický uzávěr uzavřený dostatečně pevně, může dojít ke zničení ponorky po vniknutí vody do její nabíjecí zdířky. V takovém případě zaniká nárok na záruku! 3. Ponorku vložte do vody. 4. Ponorku ovládejte tak, jak je popsáno v návodu. 5. Po použití vyjměte ponorku z vody. Z přední části ponorky opatrně osušte vodu. Otevřete hermetický uzávěr, a vyřaďte tím ponorku z provozu. Následně vyjměte baterie z vysílače. Zavřít Zdířka Předtím, než ponorku ponoříte do vody, uzavřete hermetický uzávěr! Hermetický uzávěr Zcela uzavřít Červená kontrolka Zelená LED

5 PONOR Tento model byl vyroben na základě patentované technologie, která umožňuje, aby se pod vodou choval jako skutečná ponorka. Model je vybaven funkcí automatického vynoření v případě nedostačujícího napájení. V takovém případě zhasne zelená LED kontrolka a Vy můžete ponorku vyzvednout z hladiny a dát ji znovu nabít. Ovládání všech funkcí Plynulý ponor Hladina Ponor při chodu vpřed Kanál 1 Ponor při chodu vzad Stisknout, ponoření Kanál 2 Kombinujte jednotlivé funkce! Stisknout, svislé vynoření Vlevo: Zatáčení doleva Kanál 3 Vpravo: Zatáčení doprava Pro provádění plynulého ponoru je nutná trpělivost a šikovnost. Ponoření a vynoření je řízeno oběma ponornými spínači na boku vysílače. Podržte tlačítko pro ponoření stisknuté tak dlouho, až dosáhnete požadované hloubky. Pro vynoření stiskněte druhé tlačítko. Chcete-li hloubku ponoru udržet, stiskněte současně tlačítko pro ponoření a vynoření. Poznámka: Na tlačítka pro ponoření nebo vynoření netlačte příliš dlouho, je lepší, když krátce stisknete obě tlačítka současně, a tímto způsobem dosáhnete požadované hloubky. Ponor Ponor Hladina Plynulé ponoření do hloubky Otáčení o 360 během plynulého ponořování Poté, co bylo dosaženo požadované hloubky, krátce stiskněte tlačítko pro vynoření a ovládací páku stlačte doleva nebo doprava. Ponorka se začne otáčet o 360. Hloubku ponoru udržujte tím, že budete stlačovat tlačítko pro ponoření a vynoření. Hladina Ponor Plynulé ponoření do hloubky Přímočarý pohyb pod vodou Poté, co ponorka dosáhla požadované hloubky, posuňte páku nahoru a ponorka pojede vpřed, případně posuňte páku dolů a ponorka pojede vzad. Ponorku snáze udržíte v konstantní hloubce, stiskněte-li tlačítko pro ponoření nebo tlačítko pro vynoření. Upozornění: Jestliže je v prvních několika případech doba provozu ponorky příliš krátká, nemusí to znamenat problém. Akumulátory potřebují prodělat 5 až 8 cyklů nabití a vybití, aby se dostaly na svou maximální kapacitu. Upozornění Jestliže ponorka nefunguje správně, může to být způsobeno rušením z jiného vysílače. Je-li model znečištěný, otřete ho vlhkou utěrkou a osušte ho. Pokud ponorku delší dobu nepoužíváte, vyjměte baterie

6 Poznámky POZOR Jedná se o kvalitní RC model. RC modely smějí používat uživatelé od 14 let. Ukládejte mimo dosah dětí. Obal si uschovejte pro případ pozdější potřeby. Je nezbytně nutné, abyste si před použitím tohoto RC modelu pozorně přečetli tento návod k obsluze a především bezpečnostní pokyny. Po skončení životnosti ponorku zlikvidujte způsobem šetrným k životnímu prostředí. Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. MIH/03/
