Uživatelský manuál. Modulární VTO

Transkript

1 Uživatelský manuál odulární VTO

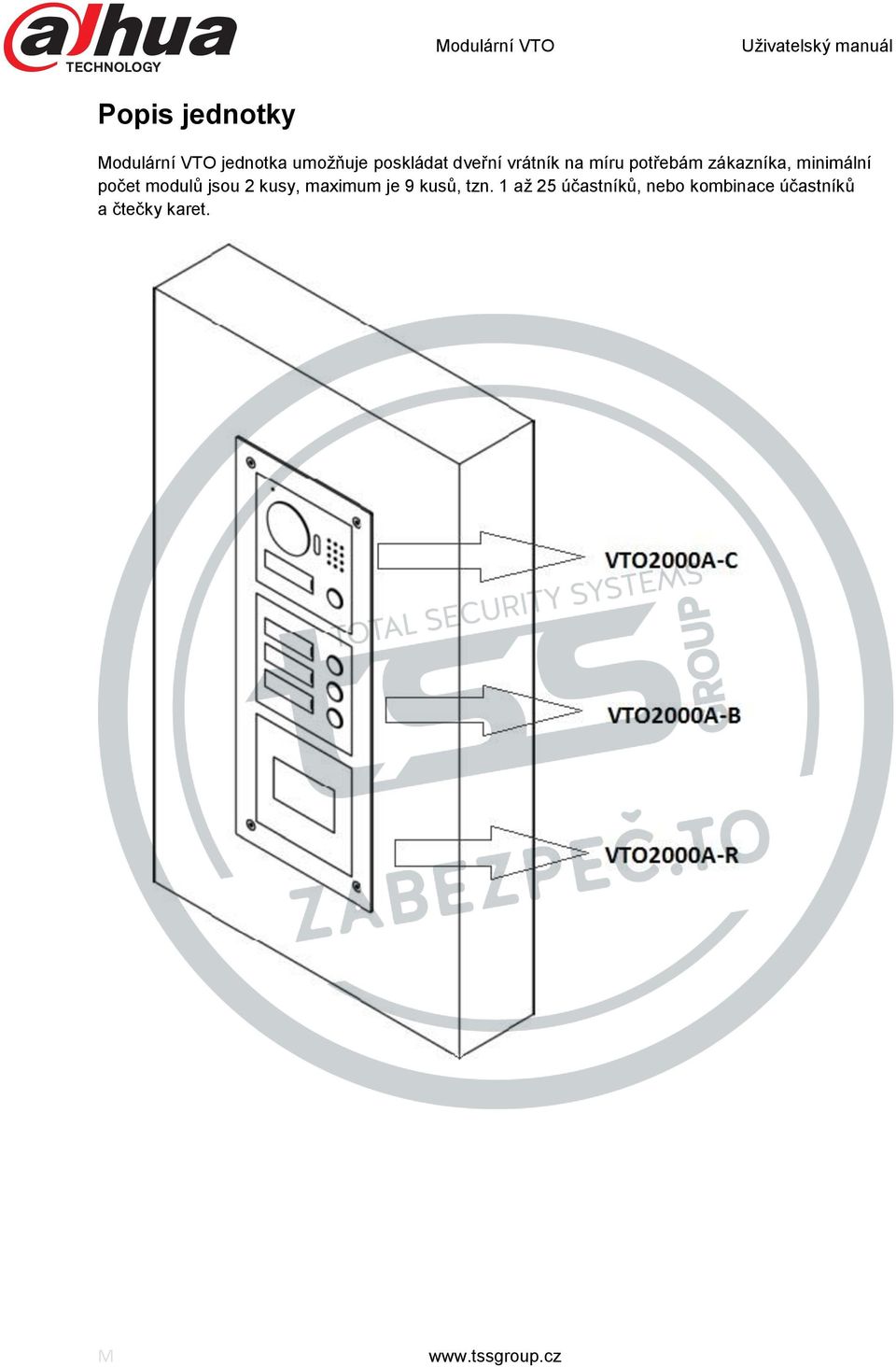

2 Popis jednotky odulární VTO jednotka umožňuje poskládat dveřní vrátník na míru potřebám zákazníka, minimální počet modulů jsou 2 kusy, maximum je 9 kusů, tzn. 1 až 25 účastníků, nebo kombinace účastníků a čtečky karet.

3 oduly jednotky VTO2000 VTO2000A-C Základní modul, obsahuje kameru, mikrofon, reproduktor a jedno tlačítko. 1. Jmenovka 2. Tlačítko 3. ikrofon 4. Kamera 5. Nasvícení kamery 6. Reproduktor 1. Nastavení záběru kamery 2. Tamper 3. Připojení sítě 4. Vstupní a výstupní porty 5. Kaskádový port

4 1. Svorky pro napájení DJ + 12VDC nebo + 24VDC 2. Svorka GND pro napájení DJ 3. Komunikační port RS485 + pro připojení modulu 2.zámku 4. Komunikační port RS485- pro připojení modulu 2.zámku 5. GND pro 12VDC napájení zámků VDC / max 400mA výstup pro napájení dveřních zámků (pouze při napájení DJ z Dahu switchi nebo 24VDC) 7. Kontakt odchodového tlačítka 8. Dveřní senzor, vysílá poplach do VTS softwaru (nepoužívá se) 9. Kontakt odchodového tlačítka 10. Zapojení zámku NO / CO 11. Zapojení zámku NC / CO 12. CO VTO2000A-B Rozšiřující modul s třemi tlačítky. 1. Jmenovky 2. Tlačítka

5 1. Kaskádový port vstup 2. Kaskádový port výstup VTO2000A-R Rozšiřující modul, obsahuje čtečku karet. 1. Čtečka karet 2. Pohybový senzor, dosah 1m Zadní strana čtečky karet se shoduje se zadní stranou modulu s třemi tlačítky.

6 ontáž zařízení Stěna Přední kryt oduly Dešťový kryt 2 moduly: 237x125x50 mm 3 moduly: 349x125x50 mm Přední kryt oduly ontážní krabice

7 Webové rozhraní zařízení V internetovém prohlížeči si otevřeme adresu zařízení, zobrazí se přihlašovací okno, do kterého zadáme přihlašovací údaje. Přednastavená IP adresa zařízení je Přednastavené jméno je admin a heslo je admin Po úspěšném přihlášení se otevře webové rozhraní zařízení:

8 Nastaveni ístní nastavení iestne nast. Senzor - hodnota citlivosti senzoru světla pro podsvícení dveřní jednotky Uložisko- místo ukládání fotek ze zařízení (podpora jen FTP) Čas reštartu den pravidelného restartu zařízení Vytáčanie Volací pravidlo serial nebo no serial. Např.: no serial (nepokračující) room number 1~17;101~117, serial (pokračující) room number 1~1999 Jazyk výběr jazyka zařízení Správa A&C - Interval odomykania interval mezi odemknutími zařízení Odomknutie čas sepnutí relé při odemknutí Čas kontroly dverového senzoru nepodporované Nátlakové heslo nepodporované Auto fotka povolením této funkce budou odesílané fotky na FTP při použití karty na odemknutí Nahrať záznam odomknutí nepodporované Správa hovoru - Auto Fotka - povolením této funkce budou odesílané fotky na FTP při zazvonění Nahrať odchodovú správu nepodporované Nahrať záznam hovoru nepodporované Systémový čas - Nastavení času a data zařízení, pro rychlou synchronizaci s PC stačí stisknout SYNC PC, DST povolení a nastavení letního a zimního času Rozloženie - Rozložení modulů, kliknutí na + otevře kontextové okno s možnostmi modulů na přidání. Kliknutím na jmenovku se otevře kontextové okno, se jmenovkami účastníků na síti, kliknutím na účastníka a potvrzením OK přiřadíme k tlačítku účastníka. Účastníka odstraníme kliknutím na zvonek a kliknutím na možnost SAŽ. Správa nastavení - Export a import dat ze zařízení, vytvoření zálohy a tovární reset zařízení, po kliknutí otevře okno na potvrzení resetu. Nastavenie LAN - Budova č.- nastavení čísla budovy - Byt budovy č. nastavení čísla bytu VTO No. nastavení čísla VTO Index max. rozšírení maximální rozšiřující počet VTH pro jeden byt (max.5) Skupinový hovor zaškrtnutím povolíte skupinové volání (na víc VTH) v bytech
