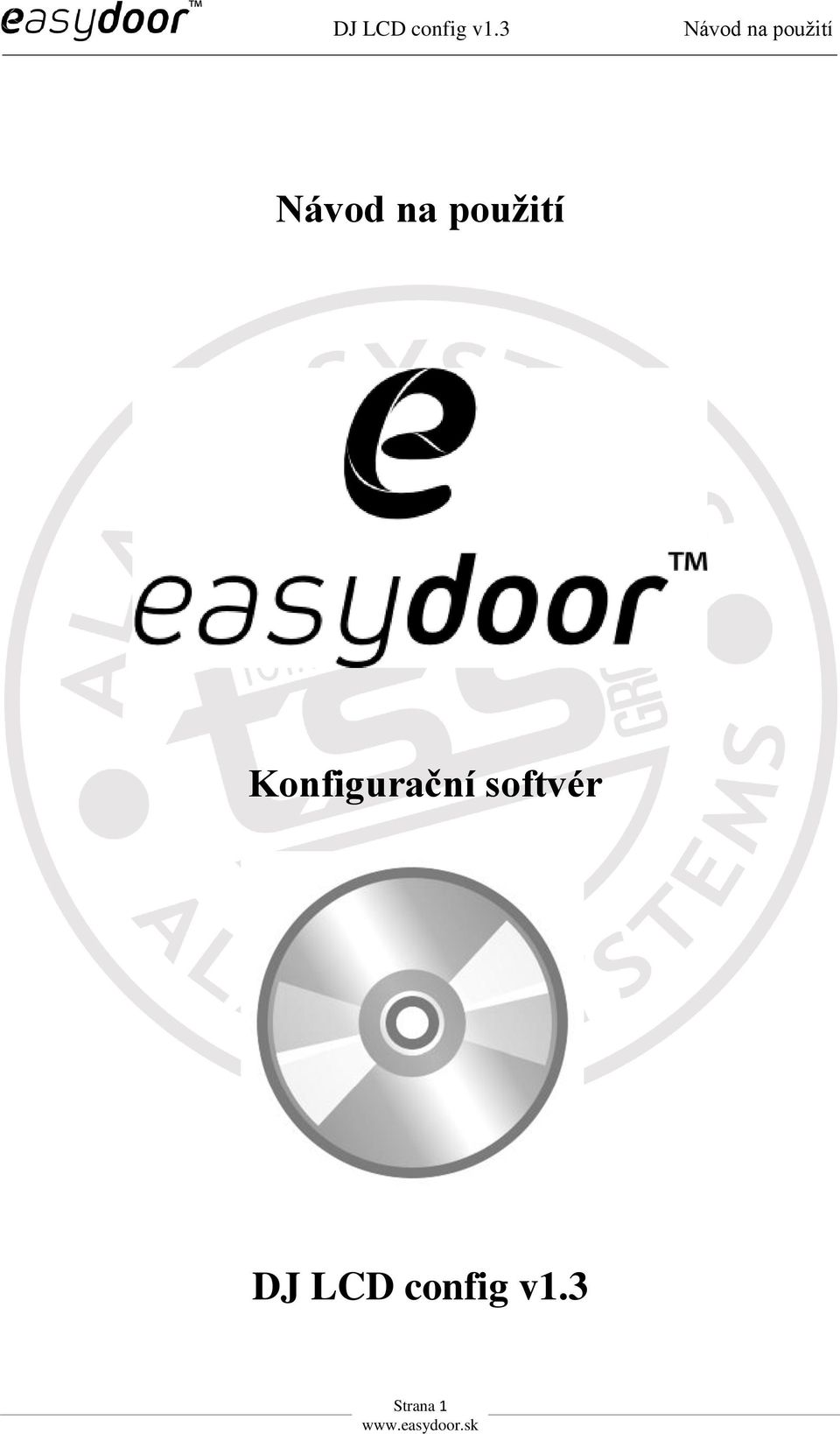

1 Konfigurační softvér DJ LCD config v1.3 Strana 1

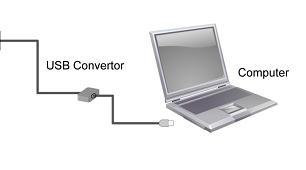

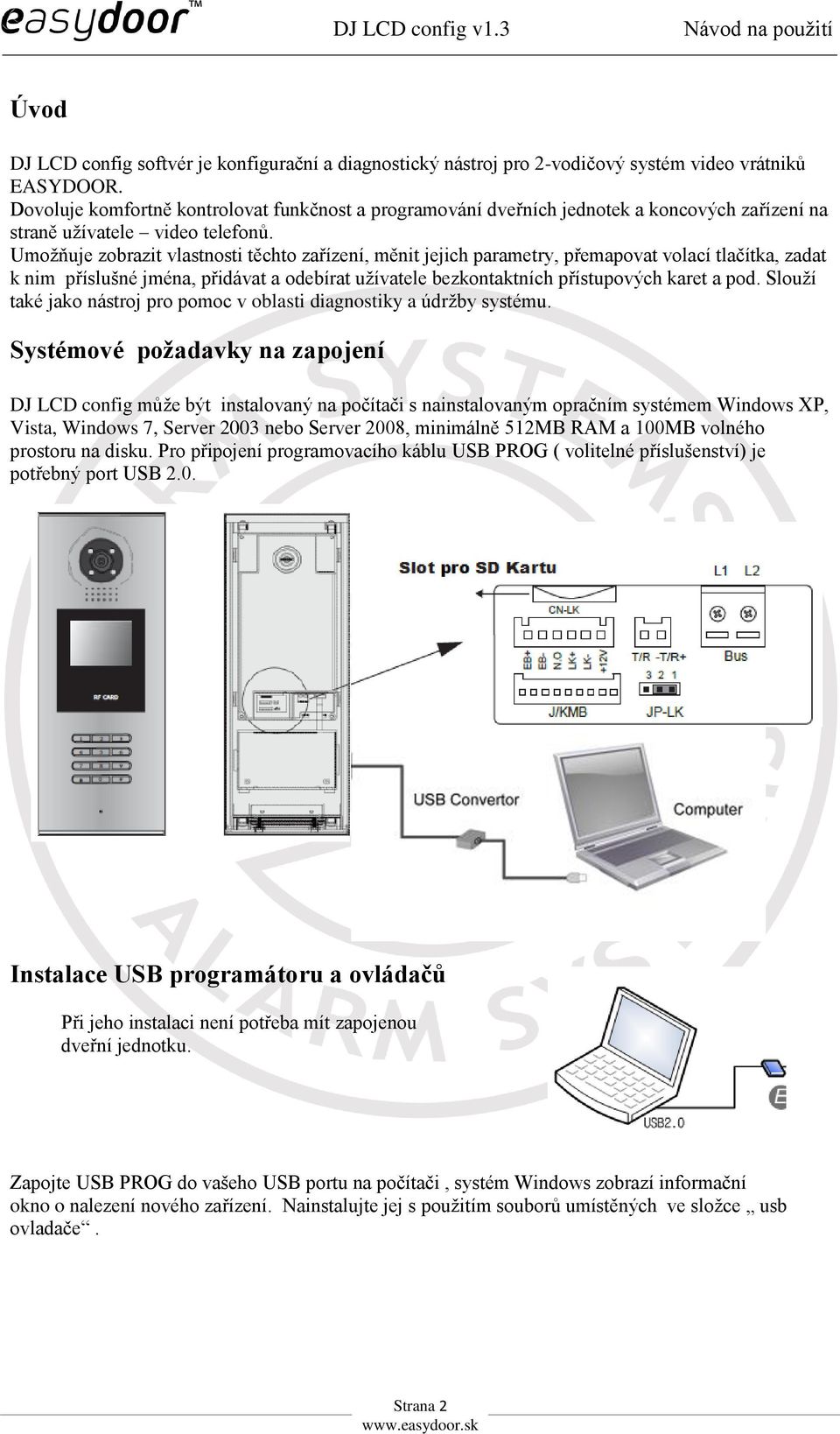

2 Úvod DJ LCD config softvér je konfigurační a diagnostický nástroj pro 2-vodičový systém video vrátniků EASYDOOR. Dovoluje komfortně kontrolovat funkčnost a programování dveřních jednotek a koncových zařízení na straně užívatele video telefonů. Umožňuje zobrazit vlastnosti těchto zařízení, měnit jejich parametry, přemapovat volací tlačítka, zadat k nim příslušné jména, přidávat a odebírat užívatele bezkontaktních přístupových karet a pod. Slouží také jako nástroj pro pomoc v oblasti diagnostiky a údržby systému. Systémové požadavky na zapojení DJ LCD config může být instalovaný na počítači s nainstalovaným opračním systémem Windows XP, Vista, Windows 7, Server 2003 nebo Server 2008, minimálně 512MB RAM a 100MB volného prostoru na disku. Pro připojení programovacího káblu USB PROG ( volitelné příslušenství) je potřebný port USB 2.0. Instalace USB programátoru a ovládačů Při jeho instalaci není potřeba mít zapojenou dveřní jednotku. Zapojte USB PROG do vašeho USB portu na počítači, systém Windows zobrazí informační okno o nalezení nového zařízení. Nainstalujte jej s použitím souborů umístěných ve složce usb ovladače. Strana 2

3 Volba COM portu V počítači přejděte na Start, pravým tlačítkem myši klikněte na Tento počítač vyberte Spravovat pro správu počítače. Klikněte na Správce zařízení zvolte Porty (COM a LPT) a najděte Vámi nainstalovaný USB serial port (COM3). Číslo COM portu se může různit. Aktuální údaj si zapamatujte pro další postup. Start DJ LCD config -u a nastavení COM portu Spustěte program DJ LCD config Strana 3

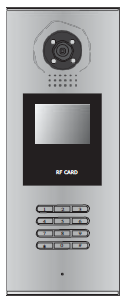

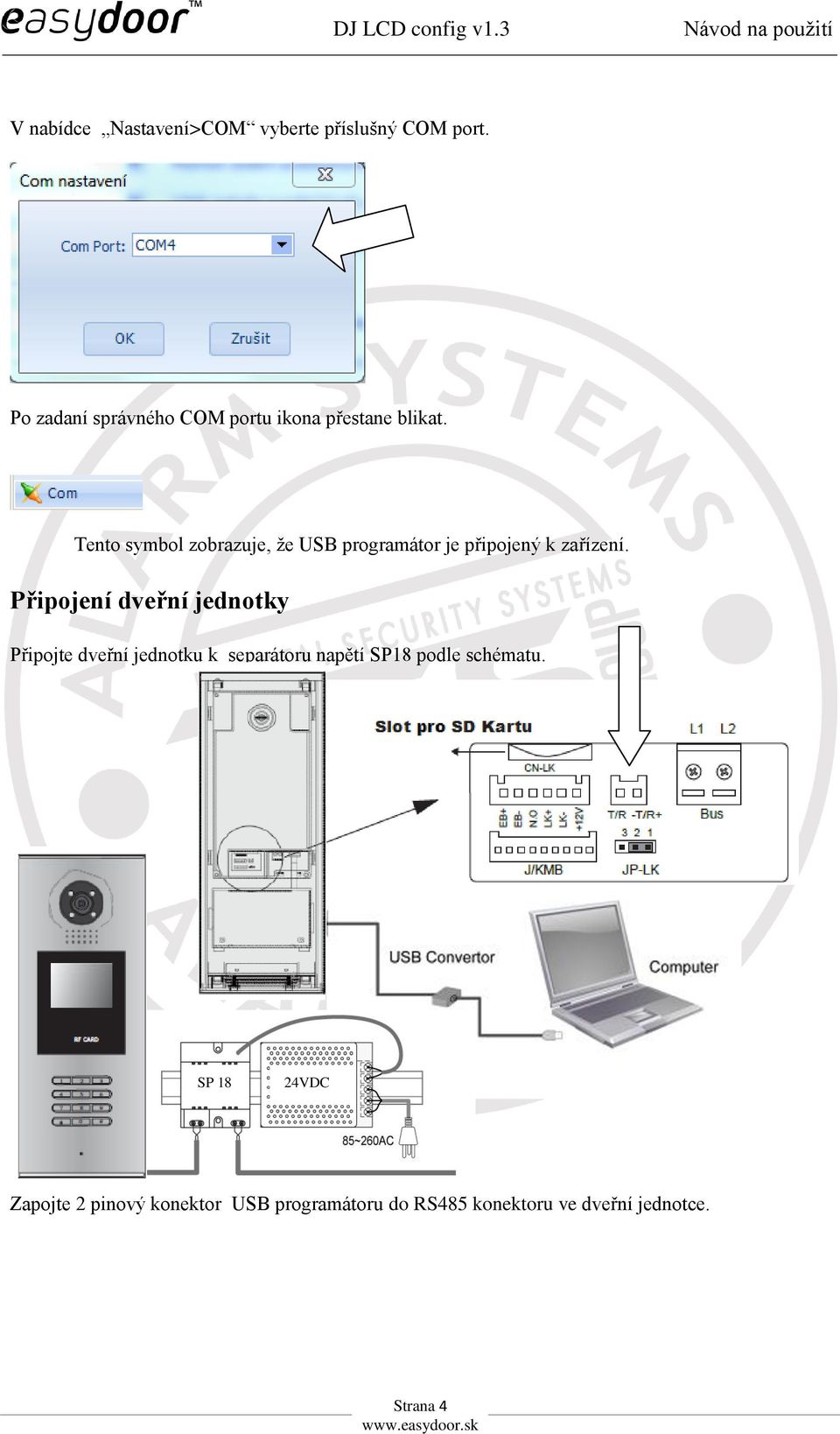

4 V nabídce Nastavení>COM vyberte příslušný COM port. Po zadaní správného COM portu ikona přestane blikat. Tento symbol zobrazuje, že USB programátor je připojený k zařízení. Připojení dveřní jednotky Připojte dveřní jednotku k separátoru napětí SP18 podle schématu. SP18 24VDC Zapojte 2 pinový konektor USB programátoru do RS485 konektoru ve dveřní jednotce. Strana 4

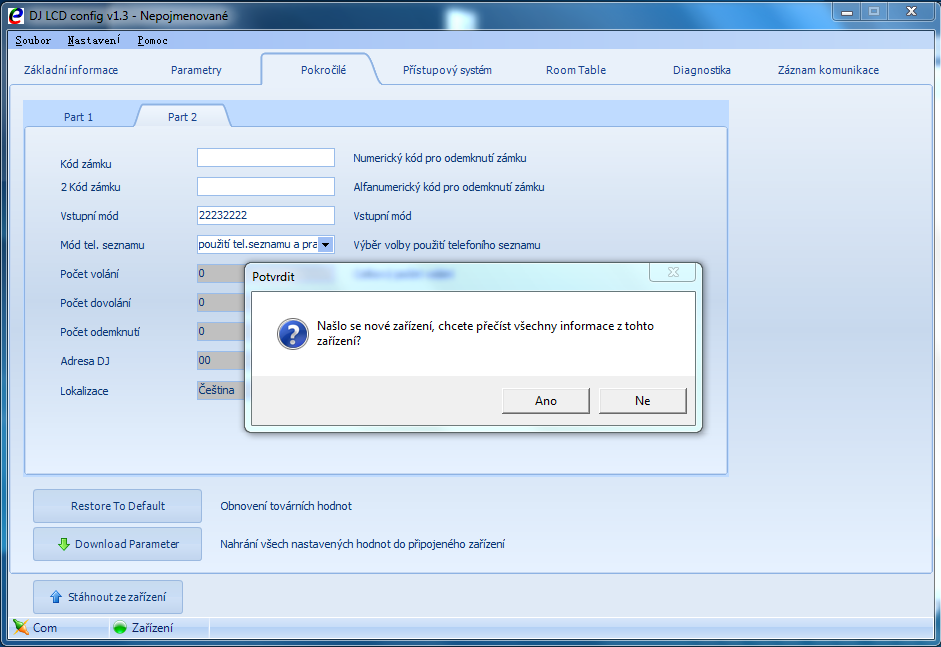

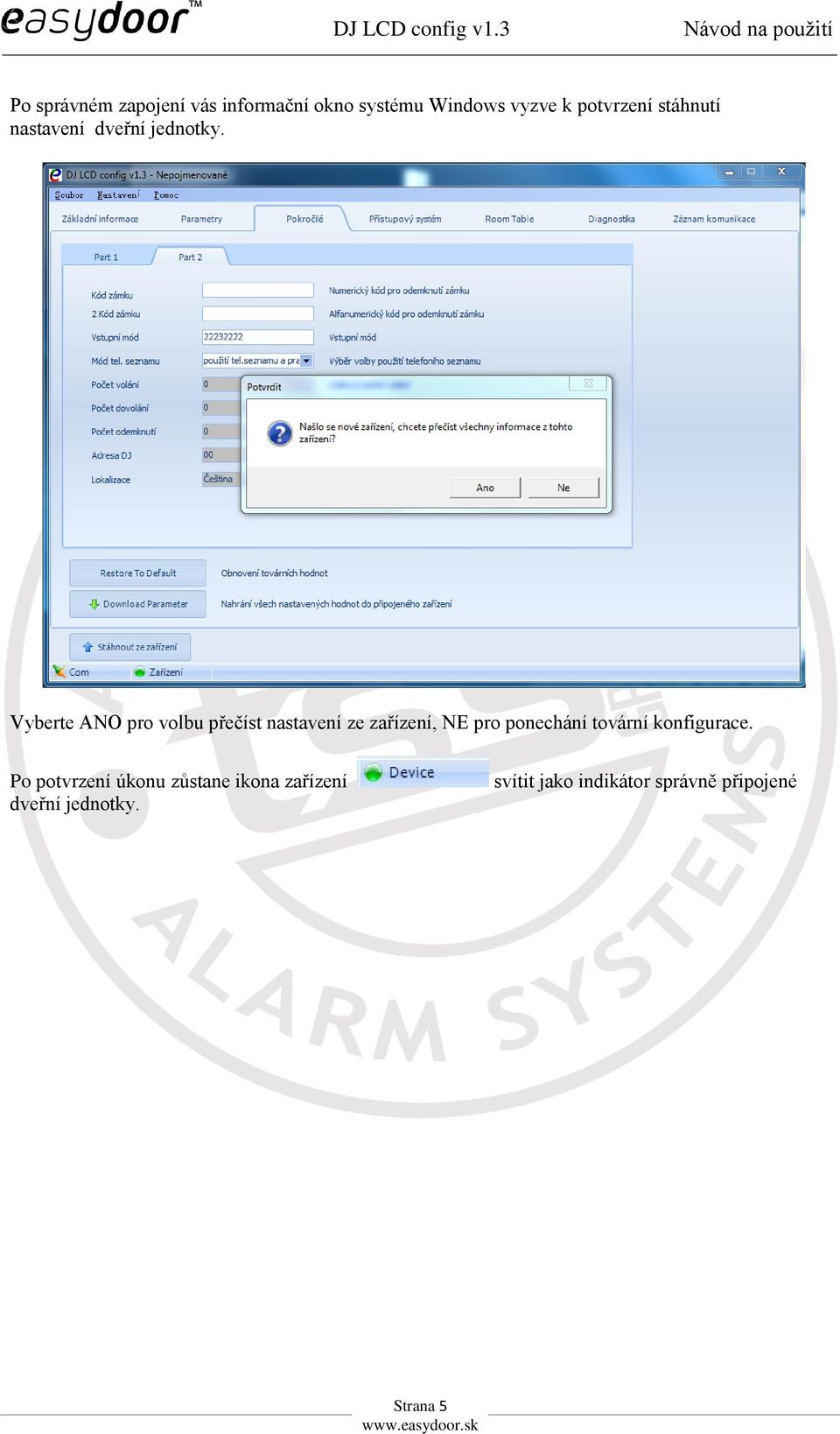

5 Po správném zapojení vás informační okno systému Windows vyzve k potvrzení stáhnutí nastavení dveřní jednotky. Vyberte ANO pro volbu přečíst nastavení ze zařízení, NE pro ponechání tovární konfigurace. Po potvrzení úkonu zůstane ikona zařízení dveřní jednotky. svítit jako indikátor správně připojené Strana 5

6 Nastavení DJ LCD config -u Základní informace Hlavní menu Soubor menu obsahuje možnost všech standardních operací se souborem Nastavení menu umožňuje nastavovat COM port a jazyk Pomoc menu pro pomocníka Záložka Základní informáce Obsahuje základní informáce o zařízení, model, hardvérové verze, softvérové verze, sériové číslo, RFID čtečka, id číslo, pracovní napětí, napětí v klidovém režimu Nahrát do zařízení Tlačítko pro poslání editovaných údajů do připojené dveřní jednotky Vymazat info Tlačítko pro vymazání identifikačních údajů/popisu istalace Stáhnout ze zařízení Tlačítko slouží na přečtení konfigurace a nastavení připojené dveřní jednotky. V případě stáhnutí konfigurace je výsledek potvrzený /nepotvrzený informačním oknem Strana 6

7 1.1 Záložka Parametry Funkce Popis Default Čas monitoringu Čas přepnutí Čas vyzvánění 6s - 600s, omezuje dobu funkčnosti video telefonu v režimu MON 6s - 600s, při zapojení vícero dveřných jednotek (kamer) určuje po jaké době má při režimu MON přepnouť video telefon pohled na následující dveřní jednotku (kameru). 10s - 600s, určuje čas po ktorý vyzvání dveřní jednotka na video telefon dokud nedojde k ukončení Čas hovoru 10s 600s, čas omezující uskutečněné spojení 90s Čas odemknutí Hovor do monitoru 1s 99s, čas sepnutí/rozepnutí relé pro otevření zámku Umožňuje z video telefonu během zapnuté funkce MON komunikovat (hovořit) s dveřní jednotkou 30s 40s 30s 5s Zapnuté Zámek v monitoringu Dovoluje video telefonu během funkce MON současně otevřít zámek Typ relé pre zámek Výběr způsobu spínání relé pro otevření zámku, nastavitelné NO /NC Opakování zvonění Výběr způsobu vyzvánění : 1x, 2x, 3x, opakovaně Zapnuté NO 1x Strana 7

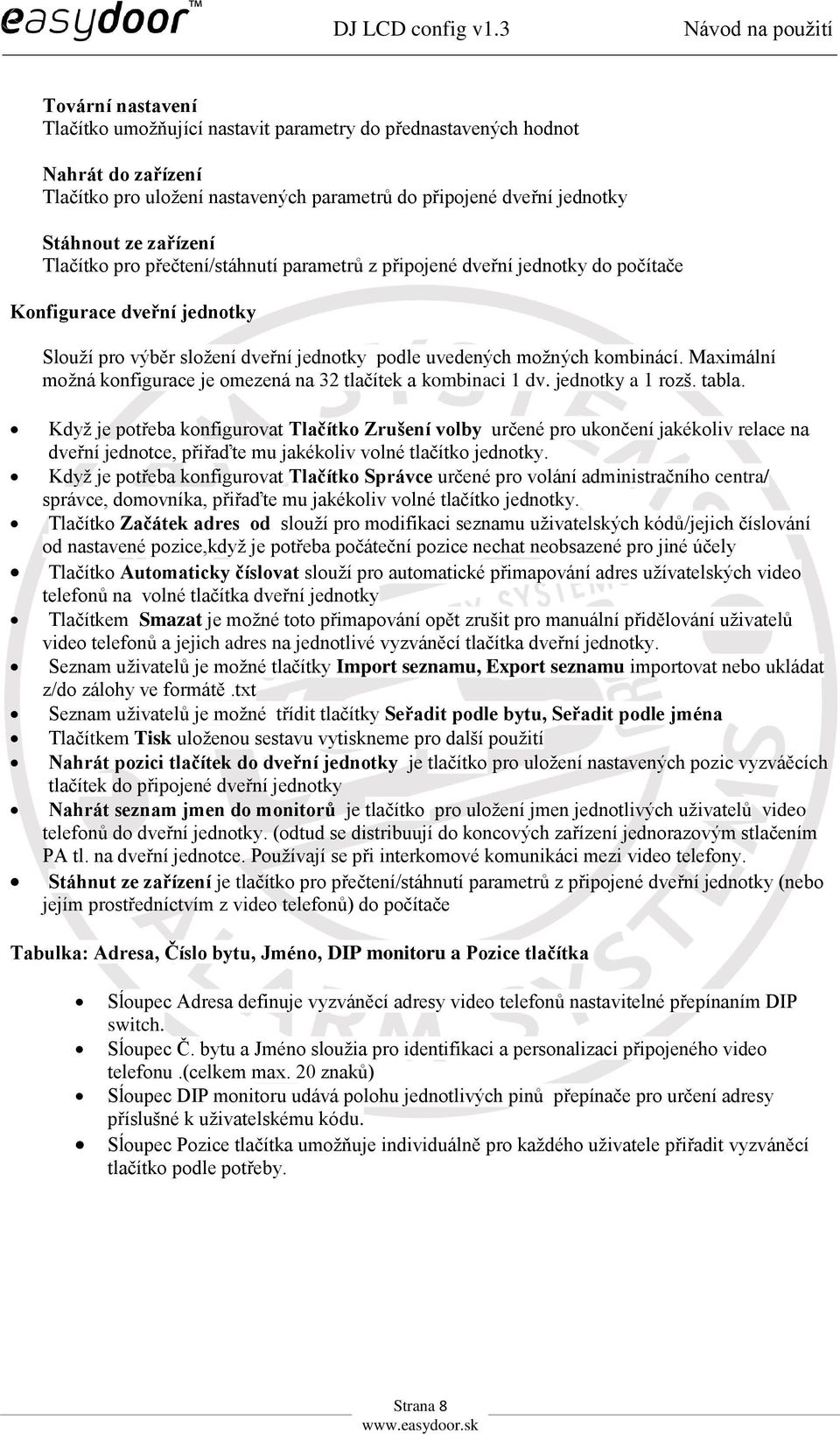

8 Tovární nastavení Tlačítko umožňující nastavit parametry do přednastavených hodnot Nahrát do zařízení Tlačítko pro uložení nastavených parametrů do připojené dveřní jednotky Stáhnout ze zařízení Tlačítko pro přečtení/stáhnutí parametrů z připojené dveřní jednotky do počítače Konfigurace dveřní jednotky Slouží pro výběr složení dveřní jednotky podle uvedených možných kombinácí. Maximální možná konfigurace je omezená na 32 tlačítek a kombinaci 1 dv. jednotky a 1 rozš. tabla. Když je potřeba konfigurovat Tlačítko Zrušení volby určené pro ukončení jakékoliv relace na dveřní jednotce, přiřaďte mu jakékoliv volné tlačítko jednotky. Když je potřeba konfigurovat Tlačítko Správce určené pro volání administračního centra/ správce, domovníka, přiřaďte mu jakékoliv volné tlačítko jednotky. Tlačítko Začátek adres od slouží pro modifikaci seznamu uživatelských kódů/jejich číslování od nastavené pozice,když je potřeba počáteční pozice nechat neobsazené pro jiné účely Tlačítko Automaticky číslovat slouží pro automatické přimapování adres užívatelských video telefonů na volné tlačítka dveřní jednotky Tlačítkem Smazat je možné toto přimapování opět zrušit pro manuální přidělování uživatelů video telefonů a jejich adres na jednotlivé vyzváněcí tlačítka dveřní jednotky. Seznam uživatelů je možné tlačítky Import seznamu, Export seznamu importovat nebo ukládat z/do zálohy ve formátě.txt Seznam uživatelů je možné třídit tlačítky Seřadit podle bytu, Seřadit podle jména Tlačítkem Tisk uloženou sestavu vytiskneme pro další použití Nahrát pozici tlačítek do dveřní jednotky je tlačítko pro uložení nastavených pozic vyzváěcích tlačítek do připojené dveřní jednotky Nahrát seznam jmen do monitorů je tlačítko pro uložení jmen jednotlivých uživatelů video telefonů do dveřní jednotky. (odtud se distribuují do koncových zařízení jednorazovým stlačením PA tl. na dveřní jednotce. Používají se při interkomové komunikáci mezi video telefony. Stáhnut ze zařízení je tlačítko pro přečtení/stáhnutí parametrů z připojené dveřní jednotky (nebo jejím prostředníctvím z video telefonů) do počítače Tabulka: Adresa, Číslo bytu, Jméno, DIP monitoru a Pozice tlačítka Sĺoupec Adresa definuje vyzváněcí adresy video telefonů nastavitelné přepínaním DIP switch. Sĺoupec Č. bytu a Jméno sloužia pro identifikaci a personalizaci připojeného video telefonu.(celkem max. 20 znaků) Sĺoupec DIP monitoru udává polohu jednotlivých pinů přepínače pro určení adresy příslušné k uživatelskému kódu. Sĺoupec Pozice tlačítka umožňuje individuálně pro každého uživatele přiřadit vyzváněcí tlačítko podle potřeby. Strana 8

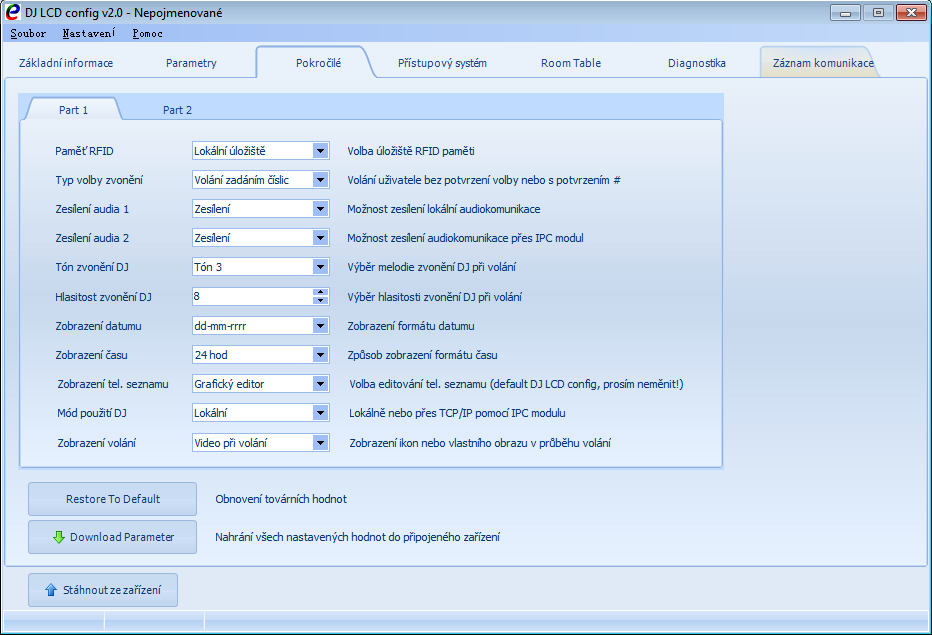

9 Záložka Pokročilé Funkce Popis Default Paměť RFID Nastavení umístění pro paměť pro RFID Lokální úložiště Typ volby zvonění Zesílení audia 1 Volba dává na výběr mezi vytáčením s/bez potvrzení # Možnost zesílení lokální audiokomunikace Volání zadáním číslic Zesílení Zesílení audia 2 Možnost zesílení lokální audiokomunikace přes IPC modul Zesílení Ton zvonění jednotky Hlasitost zvonění Volba umožňuje vybrat melodii Nastavení hlasitosti DJ při volání Ton 3 8 Zobrazení datumu Formát zobrazení datumu dd-mm-rrrr Zobrazení času Formát zobrazení času 24hod Strana 9

10 Zobrazení tel. seznamu Mod použití DJ Volba editování tel. seznamu Volba mezi lokálním použitím, nebo přes modul IPC v rámci TCP/IP sítě. DJ LCD config (poprosíme neměnit) Lokální Zobrazení volání Zobrazení ikon, nebo vlastního obrazu volání Video při volání Restore to default Obnoví tovární nastavení jednotky(všechny změny budou smazány) Download Parameter Stáhnout ze zařízení Nahrávání všech nastavených hodnot do připojeného zařízení Provede stažení uložených dat do programu Easy config Strana 10

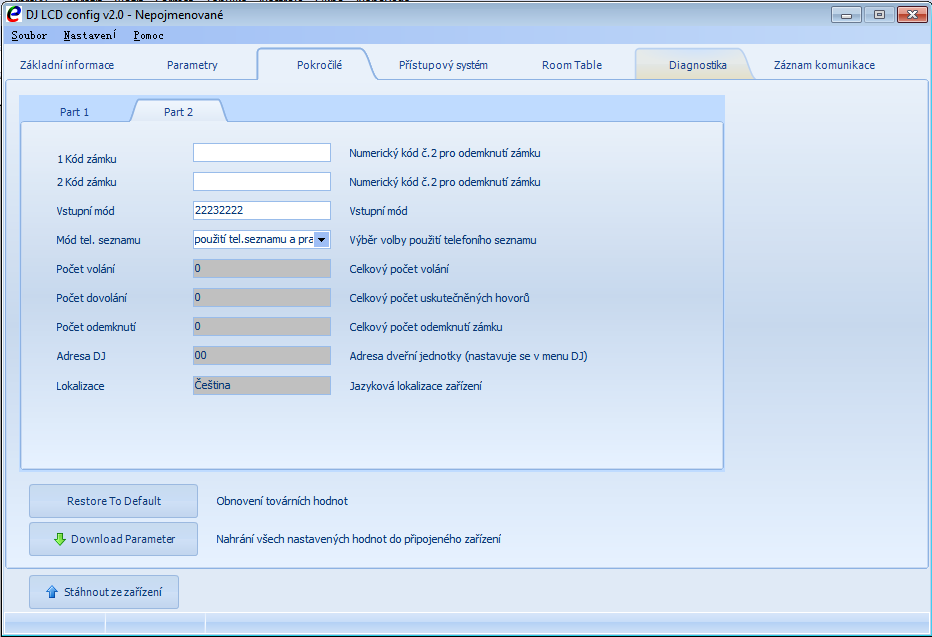

11 Kod zámku 1 Funkce Popis Default Nastavení numerického kodu pro odemykání prvního zámku Kod zámku 2 Nastavení numerického kodu pro odemykání druhého zámku Vstupní mod Vstupní mod Mod telefoniho seznamu Počet volání Výběr volby použití telefoního seznamu Celkový počet volání Použití tel. seznamu a pravidel Počet dovolání Celkový počet uskutečněných hovorů Počet odemknutí Celkový počet odemknutí dveří Adresa DJ Adresa dverní jednotky(nastavuje se v menu DJ) Lokalizace Jazyková lokalizace zařízení Restore to default Obnoví tovární nastavení jednotky(všechny změny budou smazány) Download Parameter Stáhnout ze zařízení Nahrávání všech nastavených hodnot do připojeného zařízení Provede stažení uložených dat do programu Easy config Strana 11

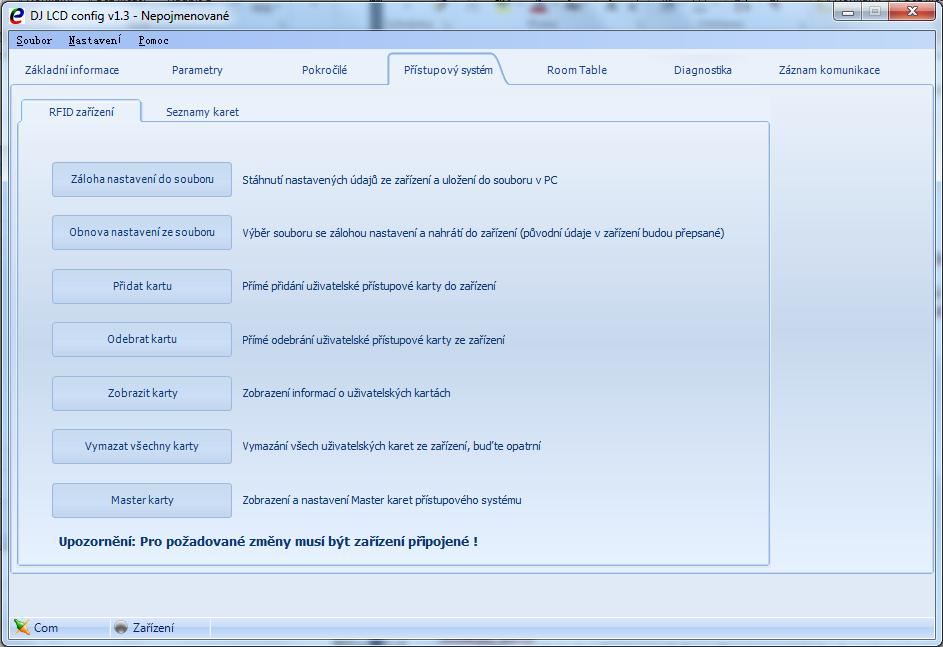

12 Záložka Přístupový systém Na této záložce je možné nastavovat bezkontaktní identifikační karty přístupového systému a pracovat s jejich parametry RFID zařízení tlačítko Záloha nastavení do souboru, pro stáhnutí údajů o bezkontaktních přístupových kartách z dveřní jednotky a jejich zálohování v PC tlačítko Obnovit nastavení ze souboru pro posílání zálohového souboru s údaji o bezkontaktních přístupových kartách do dveřní jednotky (všechny existující přiřazené karty budou přepsané) tlačítko Pridat kartu pro přidání nové karty příamo do dveřní jednotky tlačítko Odobrat kartu pro odebrání existující karty z dveřní jednotky tlačítko Zobrazit karty pro informaci o přiřazených kartách v systému tlačítko Vymazat všetky karty pro smazání všech karet z dveřní jednotky tlačítko Master karty pro zobrazení a změnu master karet v systému Strana 12

13 Seznamy karet záložka obsahuje tlačítka preo podrobné editování a práci s bezkontaktními přístupovými kartami, jejich seznam,identifikační kódy,čtení z/ ukládání do dveřní jednotky a mazání, přiřazování karet k systémovým adresám, rychlé vyhledávání podle adres a pod. Strana 13

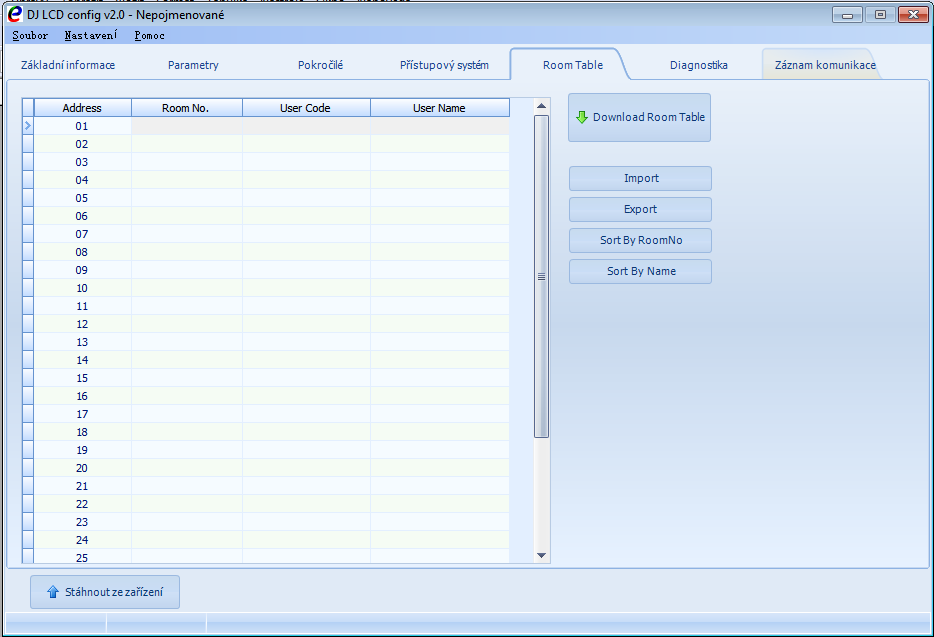

14 Záložka Room table Tato volba slouží k organizaci a přidělováné: čísel bytových jednotek, uživatelských kodů a uživatelských jmen. Tento seznam lze jak stáhnout přímo ze zařízení, tak naimportovat do zařízení z předchozí zálohy, nebo tuto zálohu naopak vyexportovat. Seznam lze řadit podle čísla pokoje, nebo jména účastníků. Strana 14

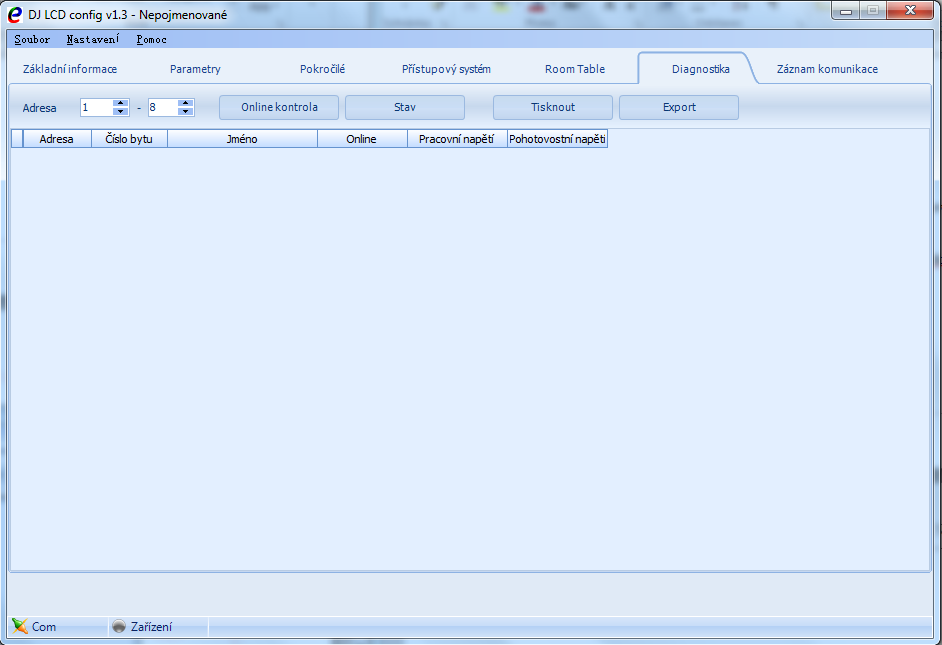

15 Záložka Diagnostika Nástroj sloužící k diagnostice stavu a funkčnosti zapojených zaříazení, zjišťovaní jejich adresace/nastavení, pracovního napětí a ukládání těchto informaci do tiskových textových sestav pro další použití pro správné monitorování užívatelských video monitorů zvolte rozsah monitorovaných užívatelských adres (01-32) tlačítko Online kontrola pro hledání připojených zařízení (monitorů) tlačítko Stav pro kontrolu jejich funkčnosti, pracovního a klidového odběru, přítomnosti video signálu a datové komunikace tlačítko Tisknot pro vytisknutí dokumentáce tlačítko Export pro uložení diagnostikovaných parametrů pro další použití Strana 15

16 Záložka Záznam komunikace Nástroj pro odchytávání záznamu přenosu dat probíhajícího po 2 vodičové zběrnici. Pomáha při komunikáci instalační spoločnosti s výrobcem při odstraňovaní závad a problémů. pro spuštění, zastavení, smazání, vytištění nebo export odchycené komunikace slouží příslušné tlačítka Start, Zastavení, Vymazání, Tisk, Export Strana 16
