DecoScene LED magické světlo zdola

Transkript

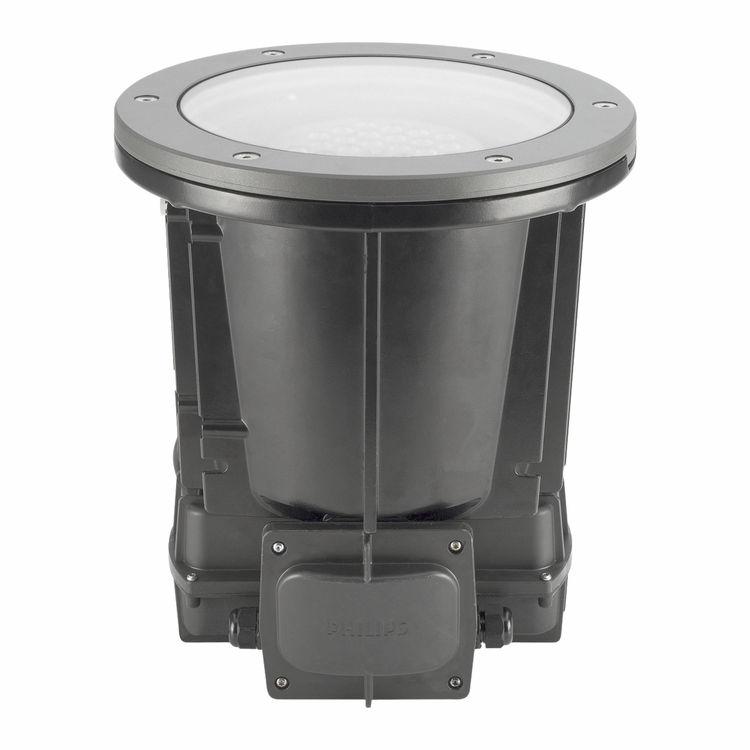

1 Lighting DecoScene LED magické světlo zdola DecoScene LED BBP623 Bez ohledu na to, zda se má pomocí světlometů osvětlit architektonický skvost nebo se má dosáhnout efektu zvýraznění, je pro mnohé návrháře ideální svítidlo takové, jež není vidět. Díky zapuštěnému krytu se zemní světlomety této ideální situaci blíží nejvíce. Světlomet DecoScene LED byl navržen tak, aby vytvářel optimální efekt osvětlení od vysoce výkonného nasvětlení až po decentnější zvýrazňující osvětlení. Jeho jedinečná kolimační optika zajišťuje rovnoměrné vyzařování a zaručuje optimální míchání barev. Čtvercové i kruhové kryty lze esteticky zabudovat do dlažby, betonu či trávníku, takže během dne zůstává povrch rovný a svítidlo je nenápadné.kombinací nejnovější technologie LED a špičkové optiky představuje světlomet DecoScene LED naprosto flexibilní řešení snadná instalace kdekoli a dokonalý světelný efekt. Výhody Špičková optická účinnost a vynikající mísení barev Bez použití lepidla: možnost provádění servisu a lepší recyklovatelnost po uplynutí životnosti Design umožňuje použití s běžnými produkty DecoScene a integraci do projektů. Vlastnosti Dva odstíny bílé (2700 nebo 4000 K), tři základní barvy (červená, zelená, modrá) i verze s nastavitelnou bílou a RGB Výběr tří rotačně symetrických optik od úzké (12 ) po širokou (40 ) Asymetrická optika pro nasvětlení fasád Aplikace Klasické a moderní budovy Mosty a konstrukce Památníky a sochy Parky a zahrady Specifikace

2 Druh BBP623 Světelný zdroj Vestavěný modul LED Příkon (+/- 10 %) 54 W () Vyzařovací úhel 12º (úzké vyzařování), 24º (střední vyzařování) a 40º (široké vyzařování) a asymetrické vyzařování Světelný tok 2460 lm (teplá, 2700 K) nebo 3050 lm (neutrální, 4000 K) Měrný výkon 45,5 lm/w (teplá, 2700 K) nebo 56,4 lm/w (neutrální, 4000 K) Náhradní teplota chromatičnosti Teplá : 2700 K, neutrální : 4000 K Nastavitelná : 2700 až 6500 K Index barevného podání Více než 80 (2700 K), více než 75 (4000 K) Pokles toku hodin L70 Poruchovost předřadníku 5 % na 60,000 hodin Rozsah provozní teploty -20 až 35 ºC Předřadník Zabudovaný (LED modul s vlastním předřadníkem) Napájecí napětí V AC / Hz Náběhový proud 35 A / 350 µs Stmívání Možnosti ztlumení intenzity světla pro všechny verze prostřednictvím protokolu DMX512 Ovládání DMX-512 a a adresování RDM, jeden světlomet jedna adresaj Volitelné příslušenství Možnost DMX/RDM pro všechny verze Specifikace Optika Rotačně symetrický úzký, střední a široký reflektor Asymetrický reflektor Optický kryt Mimořádně průsvitné sklo (prostup + 10 %) pro všechny jednobarevné verze a mléčné sklo pro verze RGB nebo TWH Materiál Tělo a čelní kroužek: hliník litý pod vysokým tlakem Zápustné pouzdro: ocel, pozinkovaná Těsnění: silikonová guma Optický kryt: sklo, tvrzené, tloušťka 19 mm Barva Přední kroužek: velmi tmavá šedá, RAL Další barvy RAL nebo AKZO Futura k dispozici na požádání Připojení Prostřednictvím přípojné skříňky: nasunovací svorkovnice, třípólový síťový přívod a řídicí signál Údržba Přístup k předřadníku po otevření předřadníkové skříňky pod krytem Montáž Montáž do trubice zapuštěné v zemi Provozní teplota: -20 ºC < T Součinitel odporu vzduchu (Cx): není k dispozici Vystavená plocha v horizontální poloze: není k dispozici Max. nastavení od horizontální roviny: není k dispozici Max. vertikální náklon: není k dispozici Náklon svítidla +/- 20º Statické zatížení: 5000 kg Kabelová průchodka Poznámky 2 x M20 pro přívodní kabely a průchozí zapojení 2 x M12 pro datové kabely (vstupní a výstupní datový kabel v případě dynamické verze) Statické verze jsou k dispozici ve dvou druzích bílé barvy (teplá WW, 2700 K nebo neutrální NW, 4000 K) a třech základních barvách (červená, modrá, zelená) světla, na vyžádání je k dispozici jantarová Dynamické verze jsou k dispozici v barvách RGB a TWH (nastavitelná s použitím diod LED se světlem o teplotě 2700, 4000 nebo 6500 K) Všechny jednobarevné verze jsou na vyžádání k dispozici také s protokolem DMX Svítidla mohou být na požádání chráněna proti mořské soli V souladu s normami IEC 598 a EN Bezpečnostní třídy: třída I, třída II IP67 IK10 Versions DecoScene Accent BBP623 zemní světlomet DecoScene Accent BBP623 zemní světlomet 2

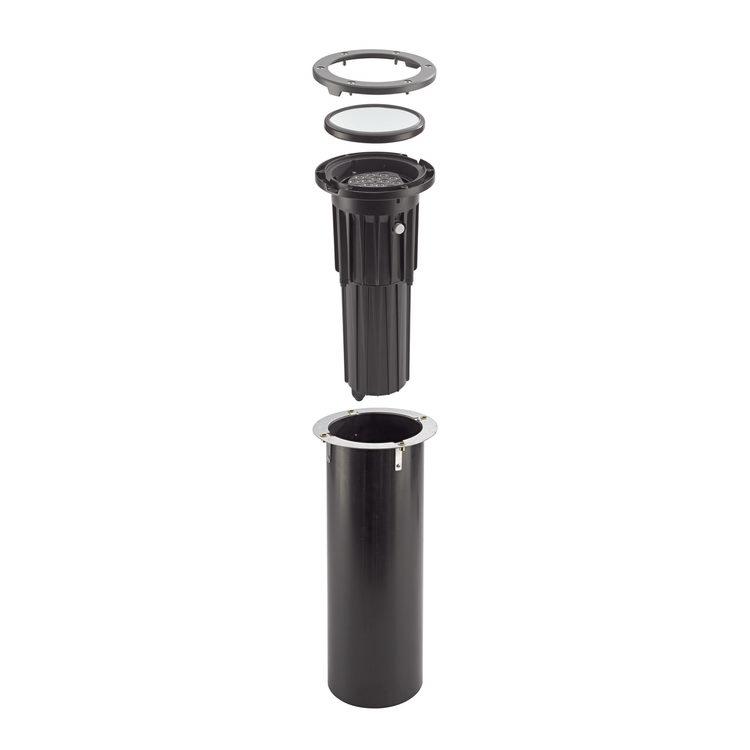

3 Detaily o výrobku 3

4 Approval and Application Kód ochrany proti mechanickým nárazům IK10 General Information Značka CE CE mark Pokrytí - Včetně předřadníku Ano Značka ENEC ENEC mark Značka hořlavosti NO Test žhavým drátem Teplota 650 C, doba 5 s Značka Green Flagship Green Flagship Kód řady zdroje LED-HB Vyměnitelnost zdroje Ano Verze zdroje 2S Počet předřadníkových jednotek 1 unit Počet světelných zdrojů 34 Kód produktové řady BBP623 Životnost do 70 % toku h Light Technical Standardní úhel sklonu při montáži s - bočním vstupem Standardní úhel sklonu v případě montáže - na vršek sloupku Poměr výkonu toku směrem 0.03 vzhůru Mechanical and Housing Barva GR Application Conditions Order Code Full Product Name Maximální úroveň stmívání BBP623 34xLED-HB/NW I NB GC GR Nerelevantní BBP623 34xLED-HB/NW I MB GC GR Nerelevantní BBP623 34xLED-HB/NW I WB GC GR Nerelevantní BBP623 34xLED-HB/NW I A GC GR Nerelevantní BBP623 34xLED-HB/NW II NB GC GR Nerelevantní BBP623 34xLED-HB/NW II MB GC GR Nerelevantní BBP623 34xLED-HB/NW II WB GC GR Nerelevantní BBP623 34xLED-HB/NW II A GC GR Nerelevantní BBP623 34xLED-HB/WW I NB GC GR Nerelevantní BBP623 34xLED-HB/WW I MB GC GR Nerelevantní BBP623 34xLED-HB/WW I WB GC GR Nerelevantní BBP623 34xLED-HB/WW I A GC GR Nerelevantní BBP623 34xLED-HB/WW II NB GC GR Nerelevantní BBP623 34xLED-HB/WW II MB GC GR Nerelevantní BBP623 34xLED-HB/WW II WB GC GR Nerelevantní BBP623 34xLED-HB/WW II A GC GR Nerelevantní BBP623 34xLED-HB/RGB I NB GR DMX 0% (digitální) BBP623 34xLED-HB/RGB I MB GR DMX 0% (digitální) BBP623 34xLED-HB/RGB I WB GR DMX 0% (digitální) BBP623 34xLED-HB/RGB I A GR DMX 0% (digitální) BBP623 34xLED-HB/RGB II NB GR DMX 0% (digitální) BBP623 34xLED-HB/RGB II MB GR DMX 0% (digitální) BBP623 34xLED-HB/RGB II WB GR DMX 0% (digitální) BBP623 34xLED-HB/RGB II A GR DMX 0% (digitální) BBP623 34xLED-HB/TWH I NB GR DMX 0% (digitální) BBP623 34xLED-HB/TWH I MB GR DMX 0% (digitální) BBP623 34xLED-HB/TWH II NB GR DMX 0% (digitální) BBP623 34xLED-HB/TWH II MB GR DMX 0% (digitální) BBP623 34xLED-HB/TWH II WB GR DMX 0% (digitální) BBP623 34xLED-HB/TWH II A GR DMX 0% (digitální) Controls and Dimming Order Code Full Product Name Stmívatelné BBP623 34xLED-HB/NW I NB GC GR Ne BBP623 34xLED-HB/NW I MB GC GR Ne BBP623 34xLED-HB/NW I WB GC GR Ne BBP623 34xLED-HB/NW I A GC GR Ne BBP623 34xLED-HB/NW II NB GC GR Ne BBP623 34xLED-HB/NW II MB GC GR Ne BBP623 34xLED-HB/NW II WB GC GR Ne BBP623 34xLED-HB/NW II A GC GR Ne BBP623 34xLED-HB/WW I NB GC GR Ne BBP623 34xLED-HB/WW I MB GC GR Ne BBP623 34xLED-HB/WW I WB GC GR Ne BBP623 34xLED-HB/WW I A GC GR Ne BBP623 34xLED-HB/WW II NB GC GR Ne BBP623 34xLED-HB/WW II MB GC GR Ne BBP623 34xLED-HB/WW II WB GC GR Ne Order Code Full Product Name Stmívatelné BBP623 34xLED-HB/WW II A GC GR Ne BBP623 34xLED-HB/RGB I NB GR DMX Ano BBP623 34xLED-HB/RGB I MB GR DMX Ano BBP623 34xLED-HB/RGB I WB GR DMX Ano BBP623 34xLED-HB/RGB I A GR DMX Ano BBP623 34xLED-HB/RGB II NB GR DMX Ano BBP623 34xLED-HB/RGB II MB GR DMX Ano BBP623 34xLED-HB/RGB II WB GR DMX Ano BBP623 34xLED-HB/RGB II A GR DMX Ano BBP623 34xLED-HB/TWH I NB GR DMX Ano BBP623 34xLED-HB/TWH I MB GR DMX Ano BBP623 34xLED-HB/TWH II NB GR DMX Ano BBP623 34xLED-HB/TWH II MB GR DMX Ano BBP623 34xLED-HB/TWH II WB GR DMX Ano BBP623 34xLED-HB/TWH II A GR DMX Ano General Information 4

5 Divergence Typ Divergence Typ Barva optického Barva optického Order paprsku krytu/ Order paprsku krytu/ Code Full Product Name svítidla zdroje čoček Typ optiky Code Full Product Name svítidla zdroje čoček Typ optiky BBP623 34xLED- 12 Neutrální GC Úzký BBP623 34xLED- 12 Teplá GC Asymetrický HB/NW I NB GC GR HB/WW II A GC GR BBP623 34xLED- 24 Neutrální GC BBP623 34xLED- Úzký HB/NW I MB GC GR HB/RGB I NB GR DMX BBP623 34xLED- 38 Neutrální GC Široký BBP623 34xLED- 24 Červená, HB/NW I WB GC GR HB/RGB I MB GR DMX BBP623 34xLED- 12 Neutrální GC Asymetrický BBP623 34xLED- 38 Červená, Široký HB/NW I A GC GR HB/RGB I WB GR DMX BBP623 34xLED- 12 Neutrální GC Úzký BBP623 34xLED- Asymetrický HB/NW II NB GC GR HB/RGB I A GR DMX BBP623 34xLED- 24 Neutrální GC BBP623 34xLED- Úzký HB/NW II MB GC GR HB/RGB II NB GR DMX BBP623 34xLED- 38 Neutrální GC Široký BBP623 34xLED- 24 Červená, HB/NW II WB GC GR HB/RGB II MB GR DMX BBP623 34xLED- 12 Neutrální GC Asymetrický BBP623 34xLED- 38 Červená, Široký HB/NW II A GC GR HB/RGB II WB GR DMX BBP623 34xLED- 12 Teplá GC Úzký BBP623 34xLED- Asymetrický HB/WW I NB GC GR HB/RGB II A GR DMX BBP623 34xLED- 24 Teplá GC BBP623 34xLED- 12 Nastavitelná Úzký HB/WW I MB GC GR HB/TWH I NB GR DMX BBP623 34xLED- 38 Teplá GC Široký BBP623 34xLED- 24 Nastavitelná HB/WW I WB GC GR HB/TWH I MB GR DMX BBP623 34xLED- 12 Teplá GC Asymetrický BBP623 34xLED- 12 Nastavitelná Úzký HB/WW I A GC GR HB/TWH II NB GR DMX BBP623 34xLED- 12 Teplá GC Úzký BBP623 34xLED- 24 Nastavitelná HB/WW II NB GC GR HB/TWH II MB GR DMX BBP623 34xLED- 24 Teplá GC BBP623 34xLED- 38 Nastavitelná Široký HB/WW II MB GC HB/TWH II WB GR GR DMX BBP623 34xLED- 38 Teplá GC Široký BBP623 34xLED- 12 Nastavitelná Asymetrický HB/WW II WB GC HB/TWH II A GR GR DMX Initial Performance (IEC Compliant) 5

6 index index korelační teplota barevného korelační teplota barevného Order Code Full Product Name chromatičnosti podání světelný tok Order Code Full Product Name chromatičnosti podání světelný tok BBP623 34xLED-HB/NW I BBP623 34xLED-HB/WW II A NB GC GR GC GR BBP623 34xLED-HB/NW I BBP623 34xLED-HB/RGB I MB GC GR NB GR DMX BBP623 34xLED-HB/NW I BBP623 34xLED-HB/RGB I WB GC GR MB GR DMX BBP623 34xLED-HB/NW I A BBP623 34xLED-HB/RGB I GC GR WB GR DMX BBP623 34xLED-HB/NW II BBP623 34xLED-HB/RGB I A NB GC GR GR DMX BBP623 34xLED-HB/NW II BBP623 34xLED-HB/RGB II MB GC GR NB GR DMX BBP623 34xLED-HB/NW II BBP623 34xLED-HB/RGB II WB GC GR MB GR DMX BBP623 34xLED-HB/NW II A BBP623 34xLED-HB/RGB II GC GR WB GR DMX BBP623 34xLED-HB/WW I BBP623 34xLED-HB/RGB II NB GC GR A GR DMX BBP623 34xLED-HB/WW I BBP623 34xLED-HB/TWH I MB GC GR NB GR DMX BBP623 34xLED-HB/WW I BBP623 34xLED-HB/TWH I WB GC GR MB GR DMX BBP623 34xLED-HB/WW I A BBP623 34xLED-HB/TWH II GC GR NB GR DMX BBP623 34xLED-HB/WW II BBP623 34xLED-HB/TWH II NB GC GR MB GR DMX BBP623 34xLED-HB/WW II BBP623 34xLED-HB/TWH II MB GC GR WB GR DMX BBP623 34xLED-HB/WW II BBP623 34xLED-HB/TWH II WB GC GR A GR DMX 2018 Philips Lighting Holding B.V. Všechna práva vyhrazena. Změna specifikací bez upozornění. Ochranné známky jsou vlastnictvím Philips Lighting Holding B.V. nebo jejich příslušných majitelů , Listopad 9 -
