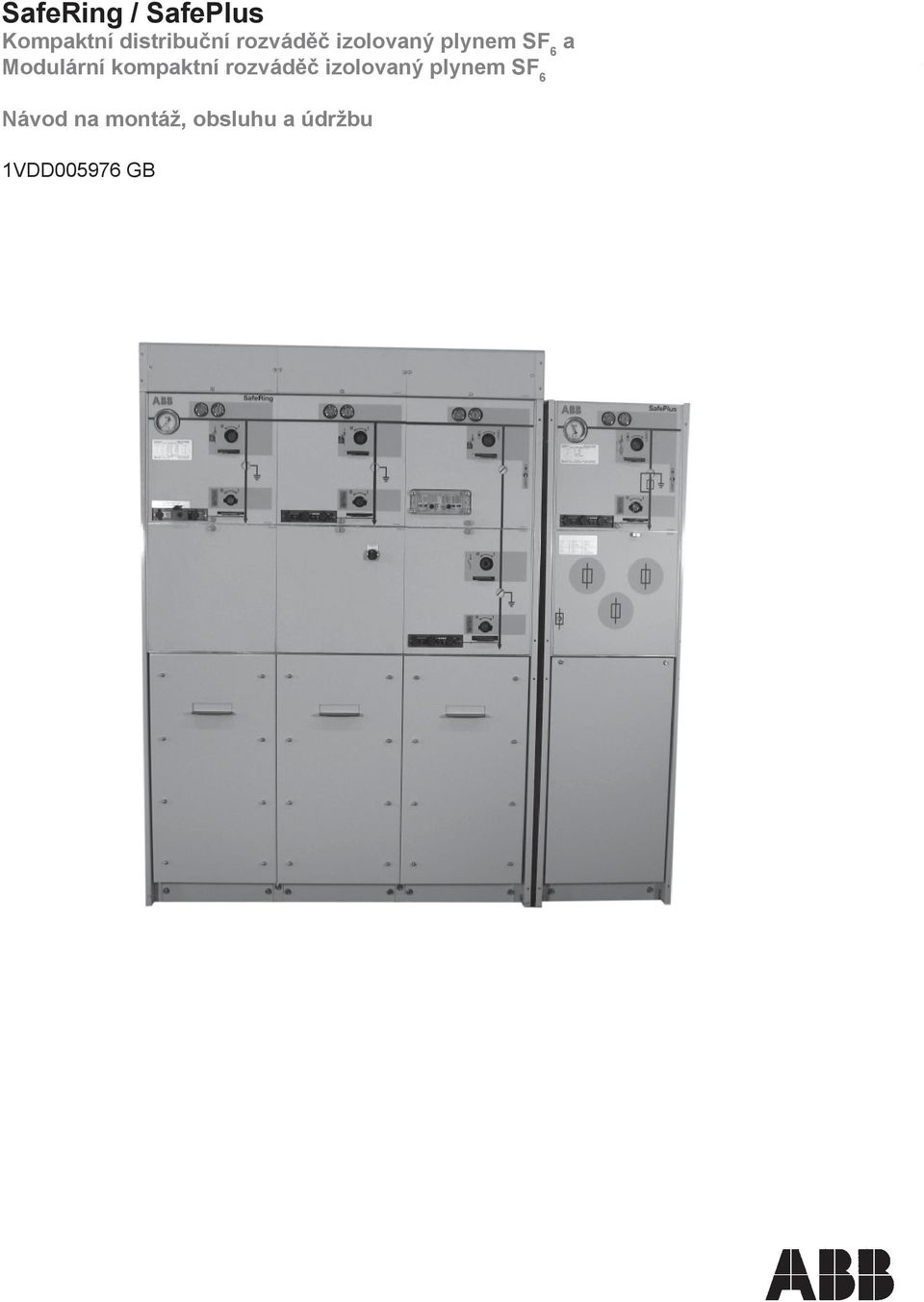

1 SafeRing / SafePlus Kompaktní Návod na montáž, distribuční obsluhu a údržbu rozváděč izolovaný plynem SF 6 a Modulární kompaktní rozváděč izolovaný plynem SF 6 NOPOWSR 5976 GB ABB 1

2 Obsah 1. Všeobecný popis Tabulka umístění Rozměrové náčrtky 5 2. Doprava a manipulace Vstupní kontrola Skladování 6 3. Technické údaje Elektrické údaje Tabulka pojistek pro moduly 8 4. Instalace Kabelový oddíl Připojení kabelů Transformátory proudu pro ochranné relé Tlak plynu Provoz Pracovní podmínky Obsluha Montáž a výměna pojistek Ochranná relé Přídavná zařízení Pomocné kontakty pro nízkonapěťová připojení Jednotka dálkové ovládání a monitorování Kapacitní napěťová indikace Indikátor zkratu Motorové ovládání Zkoušení kabelů Externí přípojnice Zařízení na omezení oblouku Indikátor tlaku Základový rám Blokování s klíčem Ronis Skříňka pro přívod kabelů nízkého napětí shora Oddíl nízkého napětí Údržba Kontrola a monitorování plynu Ekologický certifi kát 22 2 ABB

3 1. VŠEOBECNÝ POPIS SafeRing 3-cestná jednotka CCV SafeRing je kompaktní distribuční rozváděč izolovaný plynem SF 6 a SafePlus je modulární kompaktní rozváděč pro aplikace v distribučních sítích vysokého napětí. SafeRing může být dodáván jako 2-cestná, 3-cestná, nebo 4-cestná standardní konfi gurace s přídavným zařízením podle specifi kace zákazníka. DF, CCF, CCC, CCCF, CCFF, DV, CCV, CCCC, CCCV, CCVV. Safe Plus je výjimečně fl exibilní pro možnost rozšíření a kombinace plně modulárních a částečně modulárních konfi gurací. Be SL Sv M C De D F V. SafeRing a SafePlus nabízí hermetickou nádobu z nerezavějící oceli, která obsahuje všechny komponenty pod napětím a spínací funkce. Transformátor je jištěn buď kombinací odpínače s pojistkami, nebo vakuovým vypínačem. Jednotky/moduly jsou dodávány z výrobního podniku připravené pro instalaci. Před odesláním jsou provedeny na všech jednotkách/modulech kusové zkoušky. Pro instalaci zařízení nejsou požadovány žádné speciální nástroje. K dispozici jsou tyto moduly: C Kabelový spínač F Odpínač s pojistkami D Přímé kabelové připojení De Přímé kabelové připojení s uzemněním V Vakuový vypínač Sl Podélný spínač přípojnic, odpínač Pevná spojka přípojnice je zapotřebí, když je SL na pravé straně nádoby SF 6 Sv - Podélný spínač přípojnic, vakuový vypínač Sv je vždy společně s pevnou spojkou přípojnic (celková šířka = 650 mm)) Be Uzemnění přípojnice M skříň měření SafeRing / SafePlus s kombinací spínač s pojistkami podle ČSN EN (IEC ) U této jednotky bude transformátor jištěn vysokonapěťovými pojistkami omezujícími proud, v kombinaci s odpínačem. Odpínač je vyzbrojen pružinovým střádačovým mechanismem, který může být vybaven kolíkem spouště pojistky. SafeRing / SafePlus s vakuovým vypínačem podle ČSN EN (IEC ) U této jednotky bude transformátor jištěn vakuovým vypínačem v kombinaci s ochrannými relé a měřicími transformátory proudu. Standardně jsou dodávána ochranná relé na bázi digitální technologie, která nevyžadují externí napájení. Další informace jsou uvedeny v katalogu výrobku pro SafeRing a pro SafePlus, 1VDD GB. ABB 3

4 1.1 TABULKA UMÍSTĚNÍ 1. Závěsná oka 2. Kapacitní napěťová indikace (přídavné zařízení) 3. Indikátor zkratu (přídavné zařízení) 4. Indikátor tlaku (přídavné zařízení) 5. Typový štítek s výrobním číslem 6. Funkční schéma 7. Ochranné relé 8. Indikátor vybavení pojistky 9. Zařízení s visacím zámkem 10. Kabelový oddíl 11. Zkušební průchodky (přídavné zařízení) 12. Blokování s klíčem Ronis (přídavné zařízení) 13. Vypínač 14. Odpínač s pojistkami 15. Uzemňovač 16. Odpojovač 17. Vypnutí vypínače/ nouzové vypnutí 18. Zapnutí vypínače 19. Pojistky NHP ABB

5 1.2 ROZMĚROVÉ NÁČRTKY Odnímatelné Jednotka mm 1-cestná cestná cestná cestná cestná 1671 NHP ABB 5

6 2. DOPRAVA A MANIPULACE Jednotky jsou dodávány z výrobního závodu připravené k instalaci. Tabulka hmotností pro standardní SafeRing 2-cestná DV 300 kg 2-cestná jednotka DF 300 kg 3-cestná CCV 450 kg 3-cestná jednotka CCF 450 kg 4-cestná CCCV 600 kg 4-cestná jednotka CCCF 600 kg 4-cestná CCVV 600 kg 4-cestná jednotka CCFF 600 kg 3-cestná CCC 450 kg 4-cestná CCCC 600 kg Jednotka h min (mm) 1-cestná cestná cestná cestná cestná 850 SafePlus Standardní 1-cestná 2-3 a 4-cestná jako pro SafeRing 5-cestná cca M-skříň měření cca. Hmotnosti jsou bez přídavného zařízení. 150 kg 750 kg 250 kg SafeRing / SafePlus je vybaven zvedacími oky, avšak manipulaci je možno provádět také na paletách vidlicovým stohovacím vozíkem. 2.1 VSTUPNÍ KONTROLA NHP Při dodání SafeRing / SafePlus prosím zkontrolujte, že dodané zařízení nebylo poškozeno během dopravy. Jestliže k takovému poškození došlo, je třeba okamžitě předložit dopravci reklamaci. Po vybalení se musí zkontrolovat následující: NHP Ovládací páka má být přiložen 1 kus 2. Zkontrolujte, že je ukazatel na tlakovém indikátoru v zeleném pásmu. 3. Proveďte funkční zkoušku mechanických částí. Veškeré závady a opomenutí se musí okamžitě oznámit dodavateli. 2.2 SKLADOVÁNÍ Do doby instalace a uvedení do provozu musí být SafeRing / Safeplus skladován pod krytem v suchém a dobře větraném prostoru. 6 ABB

7 3. TECHNICKÉ ÚDAJE 3.1 ELEKTRICKÉ ÚDAJE SafeRing Odpínač Modul C Modul F Modul V Uzemňovač Odpínač s pojistkami Vývodový uzemňovač Vakuový vypínač Uzemňovač Jmenovité napětí kv 12/15/17,5/24 12/15/17,5/24 12/17,5/24 12/17,5/24 12/15/17,5/24 12/15/17,5/24 Střídavé výdržné napětí kv 28/38/38/50 28/38/38/50 28/38/50 28/38/50 28/38/38/50 28/38/38/50 Impulsní výdržné napětí kv 95/95/95/125 95/95/95/125 95/95/125 95/95/125 95/95/95/125 95/95/95/125 Jmenovitý proud A 630/630/630/630 viz 1) 200/200/200/200 Vypínací schopnost: proud činné zátěže A 630/630/630/630 proud uzavřené smyčky A 630/630/630/630 proud nezatížených kabelů A 135/135/135/135 proud nezatížených transformátorů A 20/20/20 proud zemního spojení A 200/150/150/150 proud kabelů zemního spojení A 115/87/87/87 zkratový vypínací proud ka viz 2) 21/21/16/16 Zapínací schopnost ka 52,5/52,5/40/40 52,5/52,5/40/40 viz 2) 12,5/12,5/12,5 52,5/52,5/40/40 52,5/52,5/40/40 Krátkodobý proud 1 s ka see 3) 5/5/5 Krátkodobý proud 3 s ka 21/21/16/16 21/21/16/16 21/21/16/16 4) 21/21/16/16 1) V závislosti na jmenovitém proudu pojistek 2) Omezeno vysokonapěťovými pojistkami 3) Jiné parametry jsou k dispozici na požadavek 4) Platné jen s průchodkami řady 400 SafeRing je vyzkoušen podle norem ČSN EN (IEC ), ČSN EN (IEC ), ČSN EN části 100, 102, 105, 200 (IEC části 100, 102, 105, 200) SafePlus Odpínač Modul C Modul F Modul V Uzemňovač Odpínač s pojistkami Vývodový uzemňovač Vakuový vypínač Uzemňovač Jmenovité napětí kv 12/15/17,5/24 12/15/17,5/24 12/17,5/24 12/17,5/24 12/15/17,5/24 12/15/17,5/24 Střídavé výdržné napětí kv 28/38/38/50 28/38/38/50 28/38/50 28 / 38/50 28/38/38/50 28/38/38/50 Impulsní výdržné napětí kv 95/95/95/125 95/95/95/125 95/95/125 95/95/125 95/95/95/125 95/95/95/125 Jmenovitý proud A 630/630/630/630 see 1) 630/630/630/630 Vypínací schopnost: proud činné zátěže A 630/630/630/630 proud uzavřené smyčky A 630/630/630/630 proud nezatížených kabelů A 135/135/135/135 proud nezatížených transformátorů A 20/20/20 proud zemního spojení A 200/150/150/150 proud kabelů zemního spojení A 115/87/87/87 zkratový vypínací proud ka see 2) 21/21/16/16 Zapínací schopnost ka 62,5/52,5/50/50 62,5/52,5/50/50 see 2) 12,5/12,5/12,5 52,5/52,5/40/40 52,5/52,5/40/40 Krátkodobý proud 1 s ka 25/-/-/- 25/-/-/- 5/5/5 Krátkodobý proud 3 s ka 21/21/21/21 21/21/21/21 21/21/16/16 3) 21/21/16/16 1) V závislosti na jmenovitém proudu pojistek 2) Omezeno vysokonapěťovými pojistkami 3) Platné jen s průchodkami řady 400 SafePlus je vyzkoušen podle norem ČSN EN (IEC ), ČSN EN (IEC ), ČSN EN části 100, 102, 105, 200 (IEC části 100, 102, 105, 200) ABB 7

8 3.2 TABULKA POJISTEK PRO MODULY 100% Jmenovitý výkon transformátoru [kva] U N (kv) CEF , , , , , , kv 17,5 kv 12 kv 7,2 kv Tato tabulka je založena na použití pojistek ABB, typu CEF Normální pracovní podmínky, bez přetížení Teplota okolního vzduchu 25 C + 40 C 120% Jmenovitý výkon transformátoru [kva] U N (kv) CEF , , , , , , kv 17,5 kv 12 kv 7,2 kv Tato tabulka je založena na použití pojistek ABB, typu CEF Normální pracovní podmínky, s přetížením 20 % Teplota okolního vzduchu 25 C + 40 C 8 ABB

9 4. INSTALACE Základová plocha musí být rovná, opatřená kotvícími šrouby podle rozměrového náčrtku pro počet modulů nebo jednotek jako například Odnímatelné Vzdálenost mezi upínkami na stěně Vzdálenost mezi jednotkami při použití externího rozšíření 2-modulová jednotka 1-modulová jednotka NHP Jednotka A B C D 1-cestná cestná cestná cestná cestná ABB 9

10 4.1 KABELOVÝ ODDÍL Demontáž kabelového krytu: Poznámka! Kabelový kryt může být dodáván s blokováním na uzemňovač. Když je blokování namontováno, je přístup do kabelového prostoru možný pouze, když je uzemňovač v zapnuté poloze. 1. Vyšroubujte šrouby na kabelovém krytu, kryt vyklopte a vyjměte. 2. Sejměte přední část. A B 3. Přední část je sejmutá. 4. Panel je možno vyjmout po vyšroubování A a B 10 ABB

11 4.2 PŘIPOJENÍ KABELŮ SafeRing / SafePlus je vybaven externími průchodkami podle DIN 47636T1 & T2/EDF HN pro zakončení kabelů. Všechny průchodky jsou umístěny ve stejné výšce od podlahy a jsou chráněny kabelovým krytem. SafeRing / SafePlus může být dodáván s následujícími průchodkami dle typu skříně. Typ modulu C F V Průchodky řada 200, zásuvné X X řada 400, zásuvné X X X řada 400, šroubované X X X řada 600, šroubované X 400 S Šroub 600 S Šroub Stavitelný podpěrný nosník kabelu (přídavné zařízení). 400 S Zástrčka 200 S Zástrčka NHP Kabelové adaptéry Doporučeny jsou následující typy: ABB Kabeldon ABB Kabel und Draht Elastimold Raychem Cooper 3M Viz dokumentace dodavatele, kde jsou uvedeny další podrobné informace. Je nutno postupovat podle instalačních instrukcí výrobce. Zajistěte, aby průchodky byly řádně namazány dodaným silikonem. Podpěrný nosník kabelu Zemnicí přípojnice Kabelová příchytka (přídavné zařízení) ABB Poznámka! Kde nejsou připojeny kabely, musí být uzemňovač uzamčen v zapnuté poloze, nebo musí být průchodky vybaveny slepými zásuvkami před uvedením jednotky do provozu. 11

12 4.3 TRANSFORMÁTORY PROUDU PRO NAPÁJENÍ OCHRANNÉHO RELÉ Instalace transformátorů proudu. Stínění kabelu je vedeno zpět středovým otvorem a uzemněno. Ochranné relé se instaluje do každého modulu vakuového vypínače. Kabely od ochranného relé k transformátorům proudu jsou uloženy v kabelovém oddíle, připraveny pro připojení ke třem dodaným transformátorům proudu. Před instalací: Zkontrolujte, že byly dodány tři transformátory proudu a že jsou všechny stejného typu. Zkontrolujte, že transformátory proudu jsou správného typu, se správným jmenovitým převodem transformátoru pro jmenovitý proud distribučního transformátoru a pro rozsah nastavení ochranného relé (viz manuál ochranných relé). Každý transformátor proudu musí být namontován na příslušný vysokonapěťový kabel před montáží kabelové koncovky. Zemnění pláště kabelu se musí vyvést středovým otvorem v transformátoru proudu (viz obr. vlevo) a uzemnit na zemnicí přípojnici v kabelovém oddíle. V kabelovém oddíle je rovněž uložena montážní deska pro transformátory proudu. Po instalaci transformátorů proudu do jednotky se připojí kabely od ochranných relé. Je nutno postupovat podle popisu připojení uvedeného v manuálu dodaného s ochranným relé. NHP Stínění kabelu je vedeno zpět přes středový otvor a uzemněno. Rozváděče SafeRing s vakuovými vypínači jsou připravené pro tří různé typy ochranných relé: SACE PR521, SEG WIC1 a MPRB GF. Všechny tři typy jsou navrženy tak, že pro správnou funkci nepotřebují externí pomocné napětí. Pro každé z těchto ochranných relé je připraven samostatný manuál s příklady nastavování. SACE PR 521 a SEG WIC1 Tato ochranná relé nabízí zdokonalenou ochranu s časově nezávislou, normálně inversní, velmi inversní a extrémně inversní charakteristikou, a rovněž jednoduchou ochranu proti zemnímu spojení podle ČSN EN (IEC ). MPRB GF Toto je jednoduchý typ časově závislého ochranného relé s pevným nastaveným zvláště vyvinutého pro distribuční transformátory. MPRB GF má také modul ochrany proti zemnímu spojení. Pro správnou funkci je nezbytné, aby transformátory proudu byly správně připojeny a aby ochranné relé bylo správně nastaveno. SafePlus může být dodáván s moderními ochrannými relé. Volitelně může být dodáno SPAJ140 a také ostatní relé ABB jako REJ a REF54_ se mohou montovat. Toto bude vyžadovat dodatečný nízkonapěťový oddíl. Viz samostatná dokumentace pro tyto relé. 12 ABB

13 SF 6 Vzduch 4.4 TLAK PLYNU SafeRing / SafePlus obsahuje plyn SF 6, s jmenovitým tlakem 1,4 baru při teplotě 20 C. Ventil POZNÁMKA! Našroubujte/vyšroubujte jen tuto šestihrannou matici. SafeRing / SafePlus je hermeticky uzavřen na dobu životnosti a je vybaven teplotně kompenzovaným indikátorem tlaku. Na požadavek může být dodáno teplotně kompenzované zařízení, které vysílá elektrický signál pro indikaci nízkého tlaku. Plnící tlak mbar 1500 Ukazatel v zelené oblasti Ukazatel v červené oblasti = jednotka má správný tlak = Tlak je příliš nízký NHP Atmosférický tlak mbar Doplnění plynu do SafeRing/SafePlus Je zapotřebí následující vybavení: láhev stlačeného plynu s manometrem a redukčním ventilem, adaptér a zařízení na měření tlaku. 1. Demontujte přední kryt a odšroubujte manometr, jak je uvedeno. 2. Našroubujte (utahovací moment 45 Nm) adaptér na ventil. 3. Před připojením hadice od lahve plynu na adaptér musí se odstranit vzduch v hadici průtokem plynu F6 hadicí. 4. Při průtoku plynu do rozváděče SafeRing/SafePlus je nutno sledovat manometr na lahvi plynu. Když je indikováno 0,4 baru při teplotě okolního vzduchu 20 C (1,4 baru absolutních), musí se plnění plynu zastavit. Viz tabulku pro plnící tlak výše. 5. Demontujte plnící hadici a připojte tlakové zařízení pro kontrolu tlaku uvnitř SafeRing/SafePlus. 6. Jestliže je naměřen správný tlak 0,4 baru (1,4 baru absolutních), demontujte adaptér a našroubujte s utahovacím momentem 45 Nm na SafeRing/SafePlus manometr, jak je uvedeno výše. Dbejte na to, aby bylo těsnění mezi manometrem a ventilem hladké a čisté. Teplota okolního vzduchu 5. PROVOZ 5.1 PRACOVNÍ PODMÍNKY Normální pracovní podmínky SafeRing / SafePlus je celkově vybaven pro provoz za normálních pracovních podmínek pro spínací přístroje a rozváděče vnitřního provedení podle ČSN EN (IEC ). Platí následující mezní hodnoty: Teplota okolního vzduchu: Maximální teplota: +40 C Maximální teplota (24-hodinový průměr) +35 C Minimální teplota -25 C Vlhkost Průměrná relativní vlhkost vzduchu měřená za 24 hodin nepřestoupí 95 % Průměrná relativní vlhkost vzduchu za dobu 1 měsíce nepřestoupí 90 % Maximální nadmořská výška pro instalaci bez snížení tlaku plynu 1500 m Zvláštní pracovní podmínky Podle ČSN EN (IEC ) se musí výrobce a konečný uživatel dohodnout na případných zvláštních pracovních podmínkách, které se liší od normálních pracovních podmínek. Pokud se vyskytnou zvláštní pracovní podmínky, musí být předem konzultovány s výrobcem/ dodavatelem. Např. při instalaci elektrického zařízení v nadmořské výšce vyšší než 1000 m se sníží atmosférický tlak a tlak v nádobě bude muset být snížen. Letecká doprava Jednotky / moduly jsou dodávány se sníženým přetlakem viz postup doplnění. ABB 13

14 Odpínač: Zapnutí: Otáčejte ovládací páku směrem doprava Vypnutí: Otáčejte ovládací páku směrem doleva. 5.2 OBSLUHA Všechny spínače je možno ovládat s přiloženou ovládací pákou. Interní mechanické blokování mezi odpínačem/odpojovačem a připojenými uzemňovači zabrání nesprávné manipulaci. Odpojovač v modulu V je možno vypnout jen po vypnutí vypínače. Potom je možno pro zkušební účely zapnout vypínač. Ovládání odpínače/vypínače a uzemňovačů může být dále blokováno pomocí visacího zámku. Uzemňovače jsou ovládány mžikovým mechanismem, který zajišťuje rychlé zapnutí. Uzemňovač se zapne otáčením ovládací páky směrem doprava. Otáčením doleva se uzemňovač vypíná. Pro zapnutí odpínače s pojistkami/vypínače se musí nastřádat pružinový mechanismu. Toto se provádí otáčením páky směrem doprava. Potom se musí pro zapnutí odpínače/vypínače stlačit zelené zapínací tlačítko. Všechny ovládací páky jsou standardně vybaveny protiodrazovým systémem, který zabrání okamžitému opětnému ovládání spínačů. Modul F B A C Uzemňovač: Zapnutí: Otáčejte ovládací páku směrem doprava Vypnutí: Otáčejte ovládací páku směrem doleva. D Odpínač s pojistkami: Zapnutí: Otáčejte ovládací pákou směrem doprava pro nastřádání zapínací/vypínací pružiny. Potom stlačte zelené tlačítko (A). Vypnutí: Stlačte červené tlačítko (B). V konfi guracích s vypínačem může být vypínač transformátoru vypnout ochranným relé, zatímco v konfi guracích s odpínačem s pojistkami může být odpínač vypnut kolíkem spouště pojistky, v případě nadproudu nebo zkratu. Modul V Mechanické ukazatele polohy: C: Odpínač s pojistkami a uzemňovač, oba přístroje vypnuté D: Odpojovač a uzemňovač, oba přístroje vypnuté 14 ABB

15 5.3 MONTÁŽ A VÝMĚNA POJISTEK Červený indikátor pod symbolem pojistky na spodním předním panelu indikuje vybavení pojistky. Pojistky se vyměňují, jak je uvedeno ve sledu ilustrací. Konfi gurace odpínačů s pojistkami jsou dodávány bez namontovaných pojistek. Při první montáži pojistek postupujte ve sledu ilustrací Odšroubujte kryt pojistek. 4. Vyklopte panel pojistek. Tím si zajistíte přístup k pojistkovým pouzdrům. 1. Indikátor vybavení pojistky 2. Zapněte uzemňovač otáčením ovládací páky směrem doprava 5. Nasazením ovládací páky a jejím otáčením doleva otevřete pojistková pouzdra. ABB 15

16 6. Vytáhněte pojistkový držák. Pojistky jsou pevně připevněny v pojistkovém krytu. 8. Otáčejte pákou na krytu pojistky směrem doprava pro uzavření a utěsnění pojistkového pouzdra. Použijte ovládací páku. 9. Uzavřete pojistkový panel. Spínače jsou nyní připraveny k provozu 7. Upevněte pojistku do pojistkového krytu použitím kontaktního šroubu. Pro správnou funkci pojistky musí kolík spouště směřovat ven z pojistkového pouzdra. Upevněte kontaktní šroub na pojistný kroužek. Pojistka Kolík spouště pojistky 16 ABB

17 5.4 OCHRANNÁ RELÉ Rozváděče SafeRing / SafePlus s vakuovými vypínači jsou připravené pro tří různé typy ochranných relé: SACE PR521, Circutor, MPRB GF a SEG WIC1. Všechny tři typy jsou navrženy tak, že pro správnou funkci nepotřebují externí pomocné napětí. Pro každé z těchto ochranných relé je připraven samostatný manuál s příklady pro nastavování. MPRB GF Toto je jednoduchý typ časově závislého ochranného relé s pevným nastaveným zvláště vyvinutého pro distribuční transformátory. MPRB GF má také modul ochrany proti zemnímu spojení. Pro správnou funkci je nezbytné, aby transformátory proudu byly správně připojeny a aby ochranné relé bylo správně nastaveno. SafePlus může být dodáván s moderními ochrannými relé. Volitelně může být dodáno SPAJ140 a také ostatní relé ABB jako REJ a REF54_ se mohou montovat. Toto bude vyžadovat dodatečný nízkonapěťový oddíl. Viz samostatná dokumentace těchto relé. 6. PŘÍDAVNÁ ZAŘÍZENÍ 6.1 POMOCNÉ KONTAKTY PRO NÍZKONAPĚŤOVÁ PŘIPOJENÍ Pro indikaci spínacích poloh všech spínačů/vypínačů je možno dodat pomocné kontakty (2 zap. + 2 vyp.). Přístup k připojením nízkého napětí je umožněn po demontáži horního předního panelu. Odpínač/vypínač transformátoru může být vybaven vypínací cívkou (AC nebo DC). 6.2 JEDNOTKA DÁLKOVÉHO OVLÁDÁNÍ A MONITOROVÁNÍ SafeRing může být vybaven integrovanou jednotkou dálkového ovládání a monitorování. (viz obr. vlevo) Tato jednotka je předběžně navržena a může být dodána a instalována jako retrofi tové řešení nebo kompletně z výrobního závodu. SafePlus může mít stejné vybavení, ale potřebuje dodatečný nízkonapěťový oddíl v horní části rozváděče. ABB 17

18 Vim KAPACITNÍ NAPĚŤOVÁ INDIKACE Zásuvka pro kapacitní napěťovou indikaci modul HR ČSN EN (IEC ) Napěťový indikátor Vim 3 Kapacitní napěťový indikátor typu HR Kontrola sledu fází 6.4 INDIKÁTOR ZKRATU Mohou být dodávány 3 typy: Horstman ALPHA-M Horstman ALPHA-E Horstman GAMMA 18 ABB

19 6.5 MOTOROVÉ OVLÁDÁNÍ Kabelové spínače, vakuové vypínače a uzemňovače jsou ovládány mechanismem, který je umístěn za předním panelem. Tento mechanismus pro všechny spínače a vypínače je ovládán ručně s ovládací úrovní (standard), nebo jsou vybaveny motorovým ovládáním (přídavné vybavení). Uzemňovač může být ovládán pouze ručně a je vybaven mechanismem pro dosažení zkratové zapínací schopnosti. Motorové ovládání je možno snadno doplnit při retrofi tu. 6.6 ZKOUŠENÍ KABELŮ Napěťové zkoušky a určení místa poruch kabelu je možno provést dvěma způsoby: 1. Přímo na zkušebních zástrčkách (A), pokud jsou tyto namontovány na jednotce. Postupujte následovně: Zapněte uzemňovač. Připojte zkušební zařízení na horní část zkušebních zástrček, na kterých je upevněna zemnicí přípojnice (B). Demontujte zemnicí přípojnici a proveďte zkoušku. Před odpojením zkušebního zařízení znovu namontujte zemnicí pásek. 2. Přímo na kabelových přípojkách, které jsou navrženy na provádění napěťové zkoušky na kabelu. Postupujte podle instrukcí dodavatele Kabelová přípojka připojená 2.2. Kabelová přípojka demontovaná NHP ABB 19

20 6.7 EXTERNÍ PŘÍPOJNICE SafeRing a SafePlus může být vybaven s externí přípojnicí. Viz samostatný návod k obsluze NOPOWSP 6006 GB 6.8 ZAŘÍZENÍ NA OMEZENÍ OBLOUKU Zařízení na omezení oblouku se může montovat na všech kabelových modulech pro SafeRing a modulech C, D, De, a V na SafePlus. Toto zařízení se musí objednat spolu s jednotkou a nemůže být doplněno v rámci retrofi tu. Vybavení zařízení na omezení oblouku je indikováno pomocí elektrického kontaktu v nádobě s plynem SF6 a vyvedeno na svorkovnici za horním předním panelem (Toto vyžaduje zdroj pomocného napětí). Základový rám 6.9 INDIKÁTOR TLAKU SafeRing / SafePlus je vždy dodáván s indikátorem tlaku ve formě manometru. Navíc je možné do systému namontovat zařízení pro elektrickou signalizaci při poklesu tlaku. Toto vyžaduje zdroj pomocného napětí ZÁKLADOVÝ RÁM SafeRing může být instalován na samostatném základovém rámu. Tento základový rám je určen pro vstup kabelů z obou stran nebo zezadu. Jsou dvě rozdílné výšky 290 mm a 450 mm BLOKOVÁNÍ S KLÍČEM RONIS SafeRing / SafePlus může být dodán s blokováním s klíčem Ronis, EL 11 AP pro vypínače, spínače a uzemňovače SKŘÍŇKA PRO PŘÍVOD KABELŮ NÍZKÉHO NAPĚTÍ SHORA SafeRing / SafePlus může být dodán se skříňkou pro přívod kabelů nízkého napětí shora NÍZKONAPĚŤOVÝ ODDÍL SafeRing / SafePlus může být dodán s nízkonapěťovým oddílem pro ochranná relé, měření a ostatní sekundární vybavení. Skříňka pro přívod kabelů nízkého napětí shora 20 ABB

21 7. ÚDRŽBA Všechny komponenty v nádobě s plynem SF 6 nevyžadují údržbu po deklarovanou dobu životnosti výrobku. Nádoba je vyrobena z nerezové oceli. Pokud dojde k poškrábání nebo poškození panelů, musí být tyto opraveny nátěrem, aby se zabránilo vzniku koroze. Mechanické části jsou umístěny vně nádoby a za předním panelem. Toto umožňuje snadný přístup a výměnu v případě požadavku. Mechanické díly jsou povrchově protikorozně ošetřeny. Pohyblivé součásti jsou ve výrobním závodě opatřeny mazacím tukem na dobu předpokládané životnosti. V extrémních podmínkách (prach, písek a znečištění) bude kontrola a údržba nevyhnutelná a některých případech budou nutné výměny. Kontrolujte, že nedošlo ke smytí nebo setření mazacího prostředku z mechanických pohyblivých součástí. 7.1 KONTROLA A MONITOROVÁNÍ PLYNU Rozváděč SafeRing představuje tlakově hermetický uzavřený systém, který za normálních okolností nevyžaduje zvláštní kontroly. Před obsluhou je však třeba vždy kontrolovat tlak plynu na manometru. ABB 21

22 7.2 EKOLOGICKÝ CERTIFIKÁT 1. PROVOZNÍ ŽIVOTNOST VÝROBKU Výrobek byl vyvinut v souladu s požadavky uvedenými v ČSN EN (IEC ). Navržená konstrukce zahrnuje životnost více než 30 roků za pracovních podmínek ve vnitřním prostředí. Rozváděč je plynotěsný, s očekávanou difúzní rychlostí menší než 0,1 % za rok. S odvoláním na referenční tlak 1,4 baru, udrží si rozváděč po dobu navržené životnosti plynotěsnost a tlak plynu lepší než 1,3 baru *. *) při teplotě 20 C). 2. MOŽNOSTI RECYKLACE Surovina Hmotnost % celkové Recy- Ekologické vlivy hmotnosti klovat & procesy recyklace/opětného využití 320 kg Železo 132,80 kg 42,53 % Ano Separovat, využít místo nového zdroje (ruda) Nerezová ocel 83,20 kg 24,93% Ano Separovat, využít místo nového zdroje (ruda) Měď 43,98 kg 14,09 % Ano Separovat, využít místo nového zdroje (ruda) Mosaz 2,30 kg 0,74 % Ano Separovat, využít místo nového zdroje (ruda) Hliník 8,55 kg 2,74 % Ano Separovat, využít místo nového zdroje (ruda) Zinek 3,90 kg 1,25 % Ano Separovat, využít místo nového zdroje (ruda) Stříbro 0,075 kg 0,024 % Ano Elektrolýza, využít místo nového zdroje Termoplast 5,07 kg 1,63 % Ano Vytvořit granulát, opětně použít nebo použít jako energeticky kvalitní přísadu při spalování odpadu Epoxidová pryskyřice včetně 60 % křemenného písku 26,75 kg 8,35% Ano Rozemlít na prášek a použít jako vysoce jakostní energetickou přísadu v cementárně Pryž 1,35 kg 0,42 % Ano Vysoce jakostní energetická přísada při spalování odpadu. Transformátorový 0,21 kg 0,066 % Ano Regenerovat nebo použít jako vysoce jakostní energetickou přísadu olej při spalování odpadu. Plyn SF 6 3,24 kg 1,04% Ano Použitý plyn SF 6 je regenerován fi rmou ABB Kraft ve Skienu Celkové množství 311,44kg 97,25 % k recyklaci Nespecifi kováno * 9,00 kg Celková hmotnost ** 320,00 kg 100 % * Nálepky, fi lmové fólie, práškové barevné nátěry, šrouby, matice, drobné součástky, mazací tuk Balicí fólie 0,2 kg Ano Vysoce jakostní energetická přísada při spalování odpadu Dřevěné palety 21,5 kg Ano Znovu použít nebo využít jako energetickou přísadu při spalování odpadu. **) Veškeré údaje jsou shromážděny ze 3-cestné jednotky CCF se zařízením na omezení oblouku Ukončení životnosti ABB AS, Power Products Division se angažuje při ochraně životního prostředí a dodržuje normu ISO Naší povinností je usnadnit recyklaci po skončení životnosti našich výrobků. Neexistují výslovné požadavky, jak zacházet s vyřazenými rozváděči na konci životnosti. Recyklační služba v rámci ABB odpovídá normě ČSN IEC 1634 (IEC 61634), vydání 1995, část 6: Konec životnosti zařízení plněných SF6 a především pak kapitole a: Nízký rozklad : Nejsou požadována žádná zvláštní opatření; neobnovitelné součásti se mohou odstranit běžně v souladu s místními předpisy. Rovněž doporučujeme webovou stránku ABB: ABB AS, ve Skienu je vybavena pro regenerování plynu SF 6 z vyřazených rozváděčů. 22 ABB
