1 Ventilátory VZT Jednotky Distribučné elementy Požiarna ochrana Clony a ohrievače Tunelové ventilátory MU/F Vaša výhoda ako na dlani: Flexibilná ochrana v prípade požiaru s ventilátormi Multibox/F

2 Odhaľte tajomstvo čerstvého vzduchu! Od roku 1974 sa spoločnosť Systemair stará o čistotu a kvalitu životného prostredia. Dnes je Systemair jedným z popredných výrobcov vzduchotechnických celkov a komponentov na svete. Úspešný príbeh, ktorý začal vo švédskom Skinnskattebergu, s vynálezom potrubného ventilátora s priamym saním a výtlakom. Tento vynález znamená revolúciu vo svete vetrania. Od tejto doby sa spoločnosť neustále zdokonaľovala, rozširovala a dnes ponúka komplexný rad výrobkov pre všetky požiadavky vzduchotechnických systémov. Odborníci zo Systemair poznajú podmienky a vidia veci, čo potrebujete či sa jedná o koncept vetrania, nákupného centra, rodinného domu alebo vetrania tunelov a staníc metra. Viac ako 2500 zamestnancov vo viac ako 60 pobočkách v 40 krajinách je pripravených reagovať na požiadavky zákazníkov. Táto brožúra predstavuje náš nový požiarny Multibox ventilátor MU/F. MU/F je možné použiť nielen v prípade požiaru na odsávanie dymu a tepla, ale aj počas normálnych pracovných podmienok na štandardné vetranie. Pre ďalšie informácie ohľadne ventilátorov na odvod tepla a dymu alebo všetkých ostatných výrobkov Systemair môžete kontaktovať našich odborníkov vo vašej spoločnosti Systemair, alebo môžete navštíviť náš on-line katalóg na Green Ventilation Naše etikety Green Ventilation označujú všetky produkty Systemair v súlade s klasifikáciou vysokoenergetickej účinnosti. Všetky tieto produkty kombinujú efektívnosť nákladov s energetickou účinnosťou. Kvalita Systemair je držiteľom certifikátov ISO 9001, ISO a TEX. Naše vývojové centrum patrí medzi najmodernejšie v Európe. Výrobky testujeme v súlade s medzinárodnými normami EN, ISO a MC. Skinnskatteberg, Švédsko sídlo spoločnosti Systemair Hlavný a najväčší výrobný podnik v rámci skupiny Systemair s distribučným a vývojovým centrom. Systemair, sídlo spoločnosti - Skinnskatteberg, Švédsko. Plnoautomatizovaná počítačovo riadená výroba s modernými strojmi. Tu sa nachádza aj najväčšie laboratórium spoločnosti so skúšobnými zariadeniami na meranie technických údajov. 2 I MU/F

3 Windischbuch, Nemecko Výroba vzduchotechnických jednotiek a špecializované centrum pre axiálne ventilátory (zahŕňa aj tunelové a prúdové ventilátory). Hässleholm, Švédsko VE - Popredný európsky výrobcapotrubných ohrievačov. Výroba elektrických a vodných ohrievačov a vodných chladičov. Hasselager, Dánsko Výroba vzduchotechnických jednotiek. Dal, Eidsvoll, Nórsko Výroba vzduchotechnických jednotiek pre nórský trh. Maribor, Slovinsko Špecializované centrum pre radiálne ventilátory na odvod tepla a dymu s EN certifikáciou. ratislava, Slovensko Výroba distribučných elementov a prvkov pre potrubné trasy, výroba požiarnych klapiek. Madrid, Španielsko Výroba vzduchotechnických jednotiek. Ukmerge, Litva Výroba malých rekuperačných vzduchotechnických jednotiek. Kuala Lumpur, Malajzia Výroba produktov pre ázijský trh. New Delhi, India Výroba distribučných elementov, sídlo spoločnosti Systemair Software. ouctouche, Kanada Výroba potrubných ventilátorov a rekuperátorov tepla používaných v rezidenčnom vetraní na severoamerickom trhu. Kansas City, US Výroba ventilátorov pre americký trh. MU/F I 3

4 MU/F F C/120 Min. Fakt, ktorý nemôžete ignorovať! Multibox/F sa prispôsobí Vašim potrebám Ventilátory na odvod dymu a tepla MU/F sa prispôsobujú situácii v budove, nie naopak. To je priamym dôsledkom univerzálnosti týchto zariadení s ohľadom na možnosti montáže a použitia. Tieto možnosti uľahčujú integráciu ventilátorov Multibox / F a zaručujú jednoduchú a spoľahlivú inštaláciu. Medzi hlavné výhody patrí: Inštalácia buď vo vnútri alebo mimo požiarneho úseku bez dodatočnej izolácie Možnosť vertikálnej alebo horizontálnej montáže Ventilátory sú vhodné do vnútorného prostredia ako aj vonkajšiu inštaláciu Smer výtlaku - možnosť úpravy priamo na mieste Kruhové pripojenie - predinštalované ako štandard Testované podľa EN Ventilátory MU/F sú testované v LGI, arcelona v súlade s európskymi normami podľa EN Označenie CE v súlade s EN : , testované v TÜV Süd. Vyhlásenie o zhode EÚ je pre vás k dispozícii na stiahnutie na našom on-line katalógu. MU/F Nová generácia ventilátorov na odťah dymu a tepla Požiarny ventilátor MU/F je vhodný na odsávanie vzduchu s teplotou do 400 C, ale môže byť tiež použitý pri bežných požiadavkách na vetranie pri normálnej teplote do 55 C. Ventilátor MU/F má obežné koleso z pozinkovaného oceľového plechu s dozadu zahnutými lopatkami. Plášť ventilátora sa skladá z rámu, vyrobeného z oceľových profilov. Steny tvoria dvojité panely s obsahom 20mm hrubej, vysoko kvalitnej minerálnej vlny pre zvukovú a tepelnú izoláciu. Hladký povrch zabraňuje zachytávaniu prachu a nečistôt. Kompletný plášť je vyrobený z pozinkovaného oceľového plechu a je odolný voči účinkom morskej vody. Zmena smeru výtlaku z priameho na bočný je veľmi jednoduchá. Nástavec na pripojenie kruhového potrubia je predinštalovaný. Celý rad ventilátorov MU/F je vybavený motormi vhodnými pre vysoké teploty (400 C/120min). K dispozícii je výber jednorýchlostných alebo dvojrýchlostných motorov. MU/F: Nástavec na kruhové potrubie (predištalovaný) 4 I MU/F

5 Multibox/F Prispôsobí sa situácii v budove, nie naopak: Inštalácia vo vnútri požiarneho úseku Inštalácia mimo požiarneho úseku Inštalácia v exteriéri Zmena smeru výtlaku jednoduchou zmenou umiestnenia bočného panelu! očný výtlak Zmena smeru výtlaku Priamy výtlak MU/F I 5

6 MU/F MU D4 400D6 400D4-6 Napätie/Frekvencia V/50 Hz Počet fáz ~ Výkon na hriadeli (P2) W / 180 Prúd 1,3 0,8 1,3 / 0,8 Max. prietok vzduchu / m³/h 4162 / / /2779 / 5360/3571 Otáčky / min / / /983 / 1461/980 Max. teplota vzduchu C Max. teplota vzduchu pri 120 min. C Hladina akust. tlaku pri 10 m / d() 30,4 / 30,9 22,2 / 23,7 30,4/22,2 / 30,9/23,7 Hladina akust. tlaku pri 4 m / d() 38,4 / 38,9 30,2 / 31,7 38,4/30,2 / 38,9/31,7 Hladina akust. tlaku pri 1 m / d() 54,4 / 54,9 46,2 / 47,7 54,4/46,2 / 54,9/47,7 Hmotnosť kg Trieda izolácie, motor HC HC HC Krytie, motor IP 55 IP 55 IP 55 Regulácia otáčok, Y/Y 2-ot. * - - S-DT2GKT * Regulácia otáčok musí byť v prípade požiaru odpojená v súlade s návodom! MU D4/F MU D4/F MU D6/F MU D6/F 6 I MU/F

7 MU/F MU D4 450D6 450D4-6 Napätie/Frekvencia V/50 Hz Počet fáz ~ Výkon na hriadeli (P2) W / 250 Prúd 1,6 0,9 1,6 / 0,9 Max. prietok vzduchu / m³/h 4532 / / /3010 / 5688/3730 Otáčky / min / / /972 / 1446/971 Max. teplota vzduchu C Max. teplota vzduchu pri 120 min. C Hladina akust. tlaku pri 10 m / d() 33,7 / 33,2 21,4 / 25,3 33,7/21,4 / 33,2/25,3 Hladina akust. tlaku pri 4 m / d() 41,7 / 41,2 29,4 / 33,3 41,7/29,4 / 41,2/33,3 Hladina akust. tlaku pri 1 m / d() 57,7 / 57,2 54,4 / 49,3 57,7/54,4 / 57,2/49,3 Hmotnosť kg Trieda izolácie, motor HC HC HC Krytie, motor IP 55 IP 55 IP 55 Regulácia otáčok, Y/Y 2-ot. * - - S-DT2GKT * Regulácia otáčok musí byť v prípade požiaru odpojená v súlade s návodom!! MU D4/F MU D4/F MU D6/F MU D6/F MU/F I 7

8 MU/F MU D4 500D6 500D4-6 Napätie/Frekvencia V/50 Hz Počet fáz ~ Výkon na hriadeli (P2) W / 550 Prúd 3,32 1,76 3,32 / 1,76 Max. prietok vzduchu / m³/h 7636 / / /5051 / 8176/5515 Otáčky / min / / /965 / 1440/967 Max. teplota vzduchu C Max. teplota vzduchu pri 120 min. C Hladina akust. tlaku pri 10 m / d() 42,1 / 42,0 31,0 / 30,9 42,1/21,0 / 52,0/30,9 Hladina akust. tlaku pri 4 m / d() 50,1 / 50,0 39,0 / 38,9 50,1/39,0 / 50,0/30,9 Hladina akust. tlaku pri 1 m / d() 66,1 / 66,0 55,0 / 54,9 66,1/55,0 / 66,0/54,9 Hmotnosť kg Trieda izolácie, motor HC HC HC Krytie, motor IP 55 IP 55 IP 55 Regulácia otáčok, Y/Y 2-ot. * - - S-DT2GKT * Regulácia otáčok musí byť v prípade požiaru odpojená v súlade s návodom!! MU D4/F MU D4/F MU D6/F MU D6/F 8 I MU/F

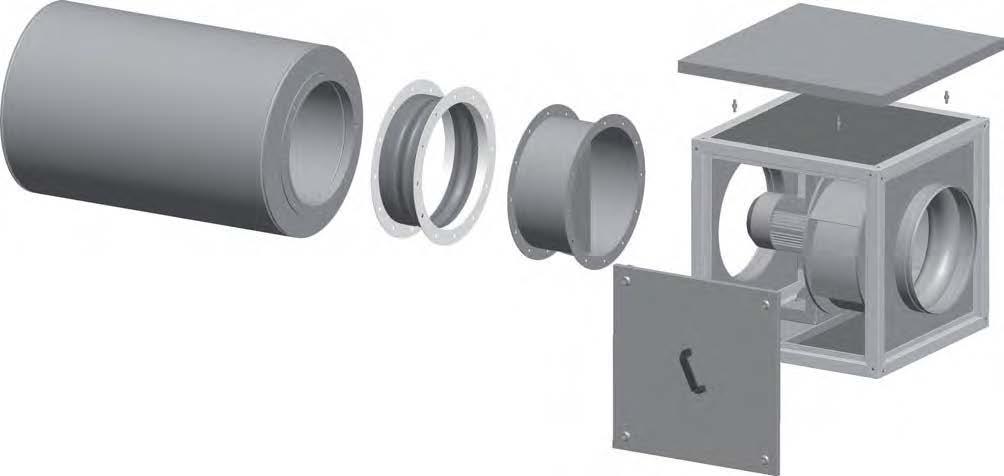

9 MU/F MU D4 560D6 560D4-6 Napätie/Frekvencia V/50 Hz Počet fáz ~ Výkon na hriadeli (P2) W / 750 Prúd 4,6 2,5 4,6 / 2,5 Max. prietok vzduchu / m³/h 8809 / / /5897 / 9565/6361 Otáčky / min / / /969 / 1440/972 Max. teplota vzduchu C Max. teplota vzduchu pri 120 min. C Hladina akust. tlaku pri 10 m / d() 44,8 / 44,8 33,7 / 33,9 44,8/33,7 / 44,8/33,9 Hladina akust. tlaku pri 4 m / d() 52,8 / 52,8 41,7 / 41,9 52,8/41,7 / 52,8/41,9 Hladina akust. tlaku pri 1 m / d() 68,8 / 68,8 57,7 / 87,9 68,8/57,7 / 68,8/57,9 Hmotnosť kg Trieda izolácie, motor HC HC HC Krytie, motor IP 55 IP 55 IP 55 Regulácia otáčok, Y/Y 2-ot. * - - S-DT2GKT * Regulácia otáčok musí byť v prípade požiaru odpojená v súlade s návodom!! MU D4/F MU D4/F MU D6/F MU D6/F MU/F I 9

10 MU/F MU D4 630D6 630D4-6 Napätie/Frekvencia V/50 Hz Počet fáz ~ Výkon na hriadeli (P2) W / 1500 Prúd 8,6 4,0 8,6 / 4,0 Max. prietok vzduchu / m³/h / / /7106 / 13770/9058 Otáčky / min / / /980 / 13770/9058 Max. teplota vzduchu C Max. teplota vzduchu pri 120 min. C Hladina akust. tlaku pri 10 m / d() 52,1 / 50,8 40,3 / 39,7 52,1/40,3 / 50,8/39,7 Hladina akust. tlaku pri 4 m / d() 60,1 / 58,8 48,3 / 47,7 60,1/48,3 / 58,8/47,7 Hladina akust. tlaku pri 1 m / d() 74,1 / 74,8 64,3 / 63,7 74,1/64,3 / 74,8/63,7 Hmotnosť kg Trieda izolácie, motor HC HC HC Krytie, motor IP 55 IP 55 IP 55 Regulácia otáčok, Y/Y 2-ot. * - - S-DT2GKT * Regulácia otáčok musí byť v prípade požiaru odpojená v súlade s návodom!! MU D4/F MU D4/F MU D6/F MU D6/F 10 I MU/F

11 J Rozmery Veľkosť C D øe øh øi J max D D D D D D D D D D D D D D D I H E D C Príslušenstvo RS tlmič Silencer hluku EVH EVH pružná Flexible manžeta Connection LRK klapka LRK utomatic Shutter WSD WSD strieška Weather Roof SDM servisné SDM dvierka Service Door MU/F Veľkosť RS EVH LRK WSD MU RS 400/1000/100() EVH 400 LRK 400 WSD042 MU RS 450/1000/100() EVH 400 LRK 400 WSD042 MU RS 560/1000/100() EVH 560 LRK 560 WSD062 MU RS 560/1000/100() EVH 560 LRK 560 WSD062 MU RS 630/1000/100() EVH 630 LRK 630 WSD062 MU/F I 11
