Rezidenční rekuperační vzduchotechnické jednotky

Transkript

1 Ventilátory Vzduchotechnické jednotky Distribuční elementy Požární technika Vzduchové clony Tunelové ventilátory Rezidenční rekuperační vzduchotechnické jednotky SAVE VTR, VSR

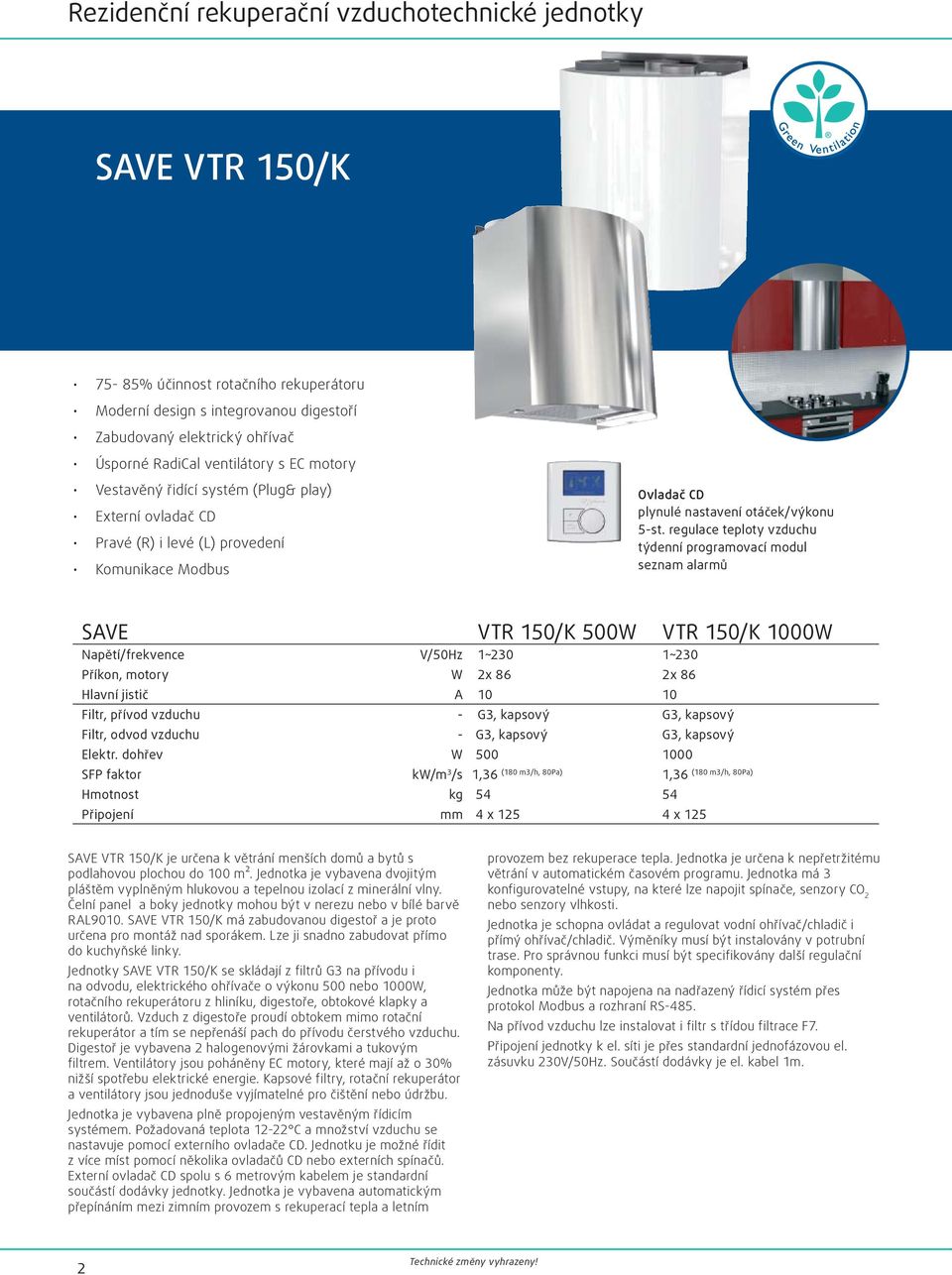

2 Rezidenční rekuperační vzduchotechnické jednotky SAVE VTR 150/K 75-85% účinnost rotačního rekuperátoru Moderní design s integrovanou digestoří Zabudovaný elektrický ohřívač Úsporné RadiCal ventilátory s EC motory Vestavěný řidící systém (Plug& play) Externí ovladač CD Pravé (R) i levé (L) provedení Komunikace Modbus Ovladač CD plynulé nastavení otáček/výkonu 5-st. regulace teploty vzduchu týdenní programovací modul seznam alarmů SAVE VTR 150/K 500W VTR 150/K 1000W Napětí/frekvence V/50Hz 1~230 1~230 Příkon, motory W 2x 86 2x 86 Hlavní jistič A Filtr, přívod vzduchu - G3, kapsový G3, kapsový Filtr, odvod vzduchu - G3, kapsový G3, kapsový Elektr. dohřev W SFP faktor kw/m 3 /s 1,36 (180 m3/h, 80Pa) (180 m3/h, 80Pa) 1,36 Hmotnost kg Připojení mm 4 x x 125 SAVE VTR 150/K je určena k větrání menších domů a bytů s podlahovou plochou do 100 m². Jednotka je vybavena dvojitým pláštěm vyplněným hlukovou a tepelnou izolací z minerální vlny. Čelní panel a boky jednotky mohou být v nerezu nebo v bílé barvě RAL9010. SAVE VTR 150/K má zabudovanou digestoř a je proto určena pro montáž nad sporákem. Lze ji snadno zabudovat přímo do kuchyňské linky. Jednotky SAVE VTR 150/K se skládají z filtrů G3 na přívodu i na odvodu, elektrického ohřívače o výkonu 500 nebo 1000W, rotačního rekuperátoru z hliníku, digestoře, obtokové klapky a ventilátorů. Vzduch z digestoře proudí obtokem mimo rotační rekuperátor a tím se nepřenáší pach do přívodu čerstvého vzduchu. Digestoř je vybavena 2 halogenovými žárovkami a tukovým filtrem. Ventilátory jsou poháněny EC motory, které mají až o 30% nižší spotřebu elektrické energie. Kapsové filtry, rotační rekuperátor a ventilátory jsou jednoduše vyjímatelné pro čištění nebo údržbu. Jednotka je vybavena plně propojeným vestavěným řídicím systémem. Požadovaná teplota C a množství vzduchu se nastavuje pomocí externího ovladače CD. Jednotku je možné řídit z více míst pomocí několika ovladačů CD nebo externích spínačů. Externí ovladač CD spolu s 6 metrovým kabelem je standardní součástí dodávky jednotky. Jednotka je vybavena automatickým přepínáním mezi zimním provozem s rekuperací tepla a letním provozem bez rekuperace tepla. Jednotka je určena k nepřetržitému větrání v automatickém časovém programu. Jednotka má 3 konfigurovatelné vstupy, na které lze napojit spínače, y CO 2 nebo y vlhkosti. Jednotka je schopna ovládat a regulovat vodní ohřívač/chladič i přímý ohřívač/chladič. Výměníky musí být instalovány v potrubní trase. Pro správnou funkci musí být specifikovány další regulační komponenty. Jednotka může být napojena na nadřazený řídicí systém přes protokol Modbus a rozhraní RS-485. Na přívod vzduchu lze instalovat i filtr s třídou filtrace F7. Připojení jednotky k el. síti je přes standardní jednofázovou el. zásuvku 230V/50Hz. Součástí dodávky je el. kabel 1m. 2

3 SFP 2,5 SFP 2,0 SFP 1,5 SFP 1,2 VTR Přívod vzduchu Odvod vzduchu Rozměry: SAVE VTR 150/K - R (pravý model) 485**) 470**) 598*) *) včetně bočních přesahů dvířek **) včetně konzole η Výtlak čerstvého vzduchu Výtlak odvodního vzduchu ø125 (4x) Sání čerstvého vzduchu Sání odvodního vzduchu U levého modelu je pozice připojovacích hrdel zrcadlově obrácena kolem vertikální osy. Označení levého modelu je SAVE VTR 150/K-L. Příslušenství: CD ext. ovladač KCE propojovací kabel VBC vodní ohřívač CWK vodní chladič TG-K360 TG-A130 SUV směšovací uzel TUNE-R uzavírací klapka TF230 servopohon uz. klapky PSS20 transformátor 230V/24V ESH modul pro čerpadlo 3

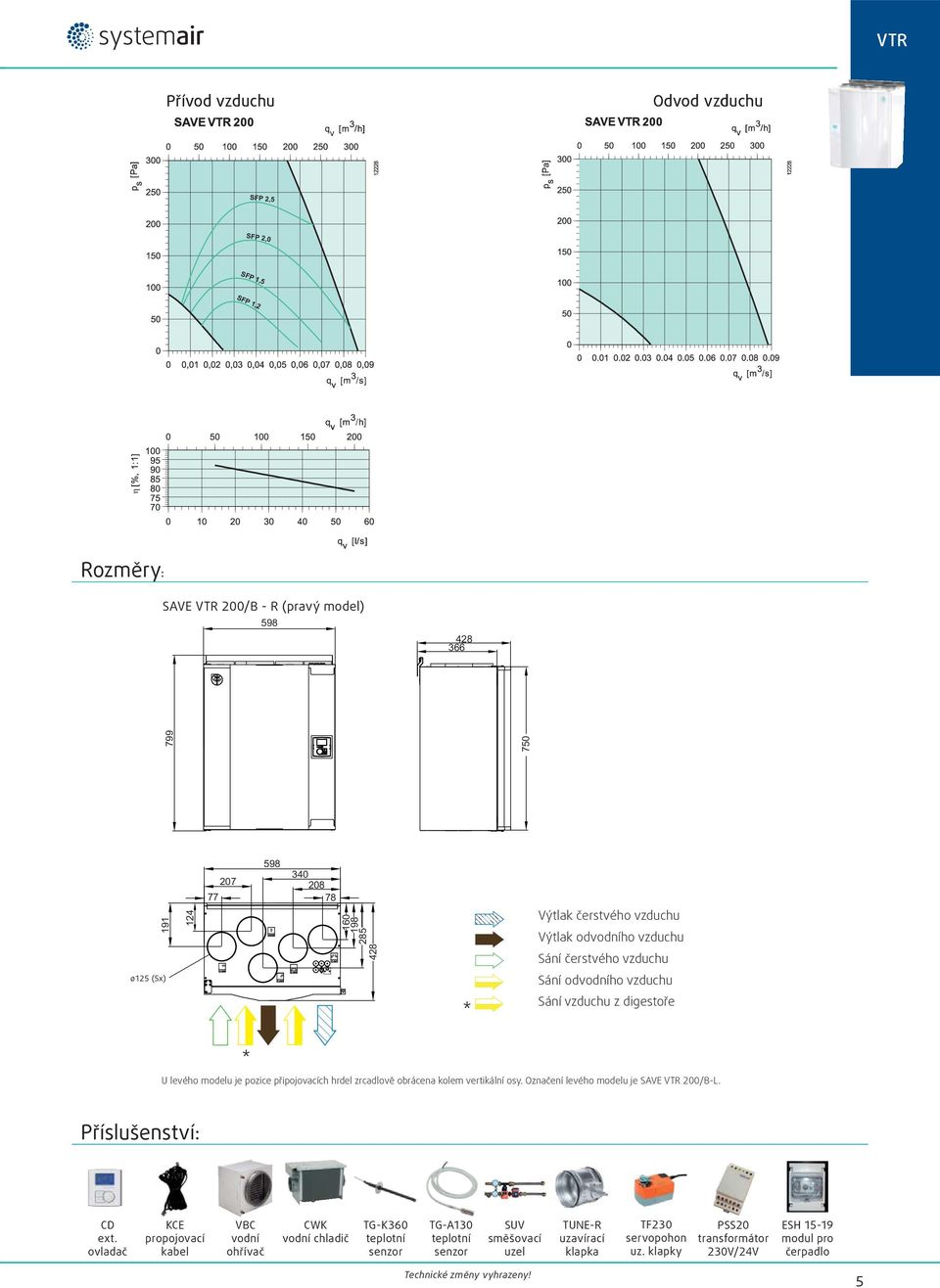

4 Rezidenční rekuperační vzduchotechnické jednotky SAVE VTR 200/B 75-85% účinnost rotačního rekuperátoru Zabudovaný elektrický ohřívač Vestavěný řidící systém (Plug&play) Úsporné RadiCal ventilátory s EC motory Vestavěný ovladač CD Pravé (R) i levé (L) provedení Komunikace Modbus Ovladač CD plynulé nastavení otáček/výkonu 5-st. regulace teploty vzduchu týdenní programovací modul seznam alarmů SAVE VTR 200/B 500W VTR 200/B 1000W Napětí/frekvence V/50Hz 1~230 1~230 Příkon, motory W 2x 84 2x 84 Hlavní jistič A Filtr, přívod vzduchu - F7, kapsový F7, kapsový Filtr, odvod vzduchu - G3, kapsový G3, kapsový Elektr. dohřev W SFP faktor kw/m 3 /s 1,42 (180 m3/h, 80 Pa) (180 m3/h, 80 Pa) 1,42 Hmotnost kg Připojení mm 5 x x 125 SAVE VTR 200/B je určena k větrání menších domů a bytů s podlahovou plochou do 140 m². Jednotka je vybavena dvojitým pláštěm vyplněným hlukovou a tepelnou izolací z minerální vlny. Jednotka VTR 200 je určena pro stěnovou montáž. Jednotka se skládá z filtrů F7 na přívodu a G3 na odvodu, rotačního rekuperátoru tepla, obtokové klapky, elektrického ohřívače o výkonu 500 nebo 1000W a ventilátorů. Ventilátory poháněné EC motory mají až o 30% nižší spotřebu elektrické energie. Kapsové filtry, rotační rekuperátor a ventilátory jsou jednoduše vyjímatelné pro čištění nebo údržbu. Jednotka je vybavena plně propojeným vestavěným řídicím systémem. Požadovaná teplota C a množství vzduchu se nastavuje pomocí vestavěného ovladače CD. Jednotku je možné řídit z více míst pomocí několika ovladačů CD nebo externích spínačů. Jednotka je vybavena automatickým přepínáním mezi zimním provozem s rekuperací tepla a letním provozem bez rekuperace. Jednotka je určena k nepřetržitému větrání v automatickém časovém programu. Jednotka má 3 konfigurovatelné vstupy, na které lze napojit spínače, y CO 2 nebo y vlhkosti. Jednotka je schopna ovládat a regulovat vodní ohřívač/chladič i přímý ohřívač/chladič. Výměníky musí být instalovány v potrubní trase. Pro správnou funkci musí být specifikovány další regulační komponenty. Jednotka může být napojena na nadřazený řídicí systém přes protokol Modbus a rozhraní RS-485. Na přívod vzduchu lze instalovat i filtr s třídou filtrace G3. Připojení jednotky k el. síti je přes standardní jednofázovou el. zásuvku 230V/50Hz. Součástí dodávky je el. kabel 1m. 4

5 SFP 1,2 VTR Přívod vzduchu Odvod vzduchu SFP 2,5 SFP 2,0 SFP 1,5 Rozměry: SAVE VTR 200/B - R (pravý model) η Výtlak čerstvého vzduchu Výtlak odvodního vzduchu ø125 (5x) Sání čerstvého vzduchu Sání odvodního vzduchu * Sání vzduchu z digestoře 982 * U levého modelu je pozice připojovacích hrdel zrcadlově obrácena kolem vertikální osy. Označení levého modelu je SAVE VTR 200/B-L. Příslušenství: CD ext. ovladač KCE propojovací kabel VBC vodní ohřívač CWK vodní chladič TG-K360 TG-A130 SUV směšovací uzel TUNE-R uzavírací klapka TF230 servopohon uz. klapky PSS20 transformátor 230V/24V ESH modul pro čerpadlo 5

6 Rezidenční rekuperační vzduchotechnické jednotky SAVE VSR 300 SAVE VSR % účinnost rotačního rekuperátoru Zabudovaný elektrický ohřívač Úsporné RadiCal ventilátory s EC motory Vestavěný řidící systém (Plug&play) Externí ovladač CD Servisní dvířka na obou stranách jednotky Komunikace Modbus Ovladač CD plynulé nastavení otáček/výkonu 5-st. regulace teploty vzduchu týdenní programovací modul seznam alarmů SAVE VSR 300 VSR 500 Napětí/frekvence V/50Hz 1~230 1~230 Příkon, motory W 2x 83 2x 169 Hlavní jistič A Filtr, přívod vzduchu - F7, kapsový F7, kapsový Filtr, odvod vzduchu - G3, kapsový G3, kapsový Elektr. dohřev W SFP faktor kw/m 3 /s 1,25 (270 m3/h, 80 Pa) (450 m3/h, 80 Pa) 1,36 Hmotnost kg Připojení mm 4 x x 200 SAVE VSR 300/500 je určena k větrání menších domů a bytů s podlahovou plochou do 240/360 m². Jednotka je vybavena dvojitým pláštěm vyplněným hlukovou a tepelnou izolací z minerální vlny. Jednotka VSR 300/500 je určena pro stěnovou, podlahovou a případně podstropní montáž. Jednotka se skládá z filtrů F7 na přívodu a G3 na odvodu, rotačního rekuperátoru tepla, elektrického ohřívače o výkonu 1670W a ventilátorů. Ventilátory poháněné EC motory mají až o 30% nižší spotřebu elektrické energie. Kapsové filtry, rotační rekuperátor a ventilátory jsou jednoduše vyjímatelné pro čištění nebo údržbu. Jednotka je vybavena plně propojeným vestavěným řídicím systémem. Požadovaná teplota C a množství vzduchu se nastavuje pomocí externího ovladače CD. Jednotku je možné řídit z více míst pomocí několika ovladačů CD nebo externích spínačů. Externí ovladač CD spolu s 12 metrovým kabelem je standardní součástí dodávky jednotky. Jednotka je vybavena automatickým přepínáním mezi zimním provozem s rekuperací tepla a letním provozem bez rekuperace tepla. Jednotka je určena k nepřetržitému větrání v automatickém časovém programu. Jednotka má 3 konfigurovatelné vstupy, na které lze napojit spínače, y CO 2 nebo y vlhkosti. Jednotka je schopna ovládat a regulovat vodní ohřívač/chladič i přímý ohřívač/chladič. Výměníky musí být instalovány v potrubní trase. Pro správnou funkci musí být specifikovány další regulační komponenty. Jednotka může být napojena na nadřazený řídicí systém přes protokol Modbus a rozhraní RS-485. Na přívod vzduchu lze instalovat i filtr s třídou filtrace G3. Připojení jednotky k el. síti je přes standardní jednofázovou el. zásuvku 230V/50Hz. Součástí dodávky je el. kabel 1m. 6

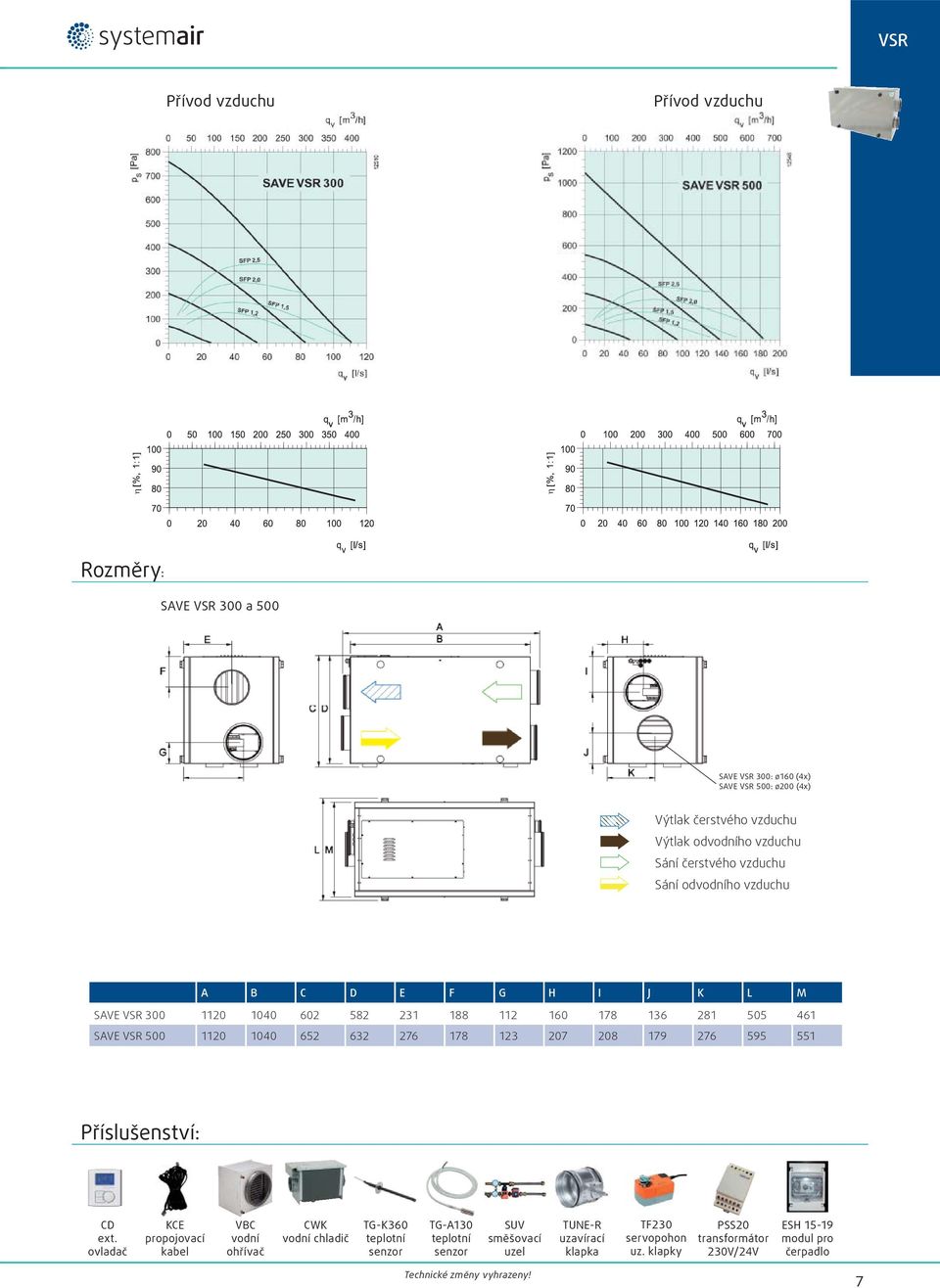

7 VSR Přívod vzduchu Přívod vzduchu η η Rozměry: SAVE VSR 300 a 500 SAVE VSR 300: ø160 (4x) SAVE VSR 500: ø200 (4x) Výtlak čerstvého vzduchu Výtlak odvodního vzduchu Sání čerstvého vzduchu Sání odvodního vzduchu A B C D E F G H I J K L M SAVE VSR SAVE VSR Příslušenství: CD ext. ovladač KCE propojovací kabel VBC vodní ohřívač CWK vodní chladič TG-K360 TG-A130 SUV směšovací uzel TUNE-R uzavírací klapka TF230 servopohon uz. klapky PSS20 transformátor 230V/24V ESH modul pro čerpadlo 7
