2 Obsah: 1...Úvod, instalace 2...Uzemnění, testování Izolátory a ukázky ohradníků Olli 5...Doplňky Olli Pásky, provázky a tyče Olli Zdroje napětí Olli 2007 Úvod Tato příručka představuje škálu výrobků elektrického oplocení Olli a nabízí několik tipů pro výstavbu bezpečného a dobře fungujícího elektrického ohradníku. Správně postavené elektrické oplocení je nákladově efektivní, přátelské vůči zvířatům a jde o bezpečný způsob kontroly pohybu zvířat. Díky následujícím pokynům a s využitím prověřeného příslušenství Olli můžete zajistit nejlepší fungování vašeho ohradníku. Fungování elektrického ohradníku využívá respektu zvířat. Šok není nebezpečný, je nicméně tak nepříjemný, že po několika pokusech o dotek, se mu začnou zvířata vyhýbat. Pro dohled nad zvířaty tak nejsou nutné žádné složité ani nákladné konstrukce a dokonce i volně žijící zvířata se naučí elektrické ohradníky respektovat. Elektrické oplocení funguje následovně:elektrický proud teče ze zdroje napětí do ohradníku. Když se zvíře dotkne oplocení, elektrický proud projde telěm zvířete do půdy a dále prostřednictvím zemnících tyčí zpět do oplocení. Zvíře zažije malý elektrický šok, když jeho tělem prochází elektřina. Instalace zdroje napětí oplocení Zdroj napětí ohradníku by měl být umístěn nad terénem a mimo dosah zvířat a malých dětí. Zdroj Olli je odolný proti děšti, nicméně se vždy doporučuje umístit jej tak, aby byl chráněn před deštěm a přímým slunečním zářením. Zdroj napětí instalujte vždy ve vertikální poloze a nikdy jej nemontujte obráceně! V případě, že si přejete zdroj napětí umístit dovnitř budovy nebo pokud potřebujete vést napájení ohradníku pod zemí, používejte pro přenos napětí do oplocení vždy zemnící kabely vysokého napětí Olli. Při instalacích elektrického oplocení nikdy nepoužívejte elektrické kabely 230 V. Běžné instalační materiály 230 V jsou určeny pro maximálně 700 Voltů a z tohoto důvodu nejsou vhodné pro napětí ohradníku, které může dosahovat až Voltů. V případě bouřky odpojte zdroj napětí od ohradníku a elektrické napájecí sítě, abyste zabránili vzniku škod. Pokud to není možné, omezuje vložená pojistka proti úderu blesku pravděpodobnost poškození způsobeného bleskem. Bezpečnost 1 m min. 5 m 1 m Instalace zdroje napětí ohradníku s vloženou Profesionální pojistkou proti úderu blesku. Vždy dodržujte bezpečnostní opatření, která jsou uvedena v uživatelské příručce zdroje napětí ohradníku. 1

3 Uzemnění zdroje napětí ohradníku Pulz zdroje napětí způsobuje šok pouze pokud má elektřina volnou zpětnou cestu ze země do uzemnění zdroje napětí oplocení. Aby tato zpětná cesta vznikla, je uzemnění zdroje napětí propojeno do země pomocí zemnících tyčí. Výjimkou jsou oplocení, u kterých se jako zpětná cesta pro elektřinu používá samostatný zemnící drát. I u tohoto typu oplocení musí být zdroj napětí uzemněn pomocí zemnících tyčí, aby se zabránilo rušení. Najděte plochu pro umístění zemnících tyčí, která obsahuje dobře vodivou zeminu (ne písčitou nebo kamenitou). Zemina, která je v průběhu roku vlhká je nejlepší. Na vybraném prostoru posuňte zemnící tyče o 1 metr stranou po přímce nebo do trojúhelníku. Konce ponechte 10 cm nad terénem tak, abyste zajistili svorky uzemnění. Zemnící tyče propojte v sériích pomocí drátu, který je dodáván spolu se zemnícími tyčemi Olli. Prostor označte jako nebezpečný. V ideálním případě potřebujete jednu zemnící tyč na jeden joule výstupu zdroje napětí, při dobrých podmínkách bude stačit menší množství. Bezpečnost a zabránění rušení rádiových vln Zemnící systém umístěte ve vzdálenosti do 30 m od zdroje napětí vašeho ohradníku. Zemnící tyče umístěte vždy alespoň 10 m od: - zemnících systémů veřejných sítí (elektřina,plyn, voda, telefon). - podzemního vodovodního vedení - kovových vodních nádrží - kovového obložení budov Testování ohradníku Poté, co je oplocení postaveno, otestujte jeho fungování pomocí testeru Olli. Zemnící kolík testeru zapíchněte do země a dotkněte se oplocení kolíkem v horní části testeru. Obvykle je napětí dobře fungujícího oplocení mezi 4 a 10 kv ( V) v závislosti na zdroji napětí a délce ohradníku. Hovězí dobytek a koně vyžadují napětí 2 kv nebo více, zatímco oplocení pro ovce či volně žijící zvířata vyžaduje napětí 3 kv a více. Je dobré provádět měření napětí ohradníku v pravidlených intervalech tak, aby bylo zajištěno řádné fungování oplocení. Pokud se odečet zřejmě liší od obvyklých hodnot, víte, že je nutné oplocení zkontrolovat a hledat možné poruchy. Testování uzemnění pomocí Digitálního testeru Olli 1. Vypněte zdroj napětí ohradníku 2. Vyzkratujte oplocení se zemí ve vzdálenosti alespoň 100 m od zemnící tyče, například opřením železné tyče o vodiče ohradníku. 3. Zapněte zdroj napětí a proveďte následující měření: Zapíchněte zemnící kolík Digitálního testeru Olli do země, přibližně 1 m od nejbližší zemnící tyče. Poté se dotkněte horní hrany zemnící tyče pomocí kolíku testeru. Pokud odečet přesahuje 300 Voltů (0,3 kv na displeji Digitálního testeru), je nutné zlepšit uzemnění. Buď je k dispozici příliš málo zemnících tyčí nebo jsou zkorodované nebo jsou umístěny na příliš suchém či písčitém místě. Pokud zapojíte zemící systém zdroje napětí ohradníku na vodovodní trubky, můžete dostat zásah elektrickým proudem ve sprše! Napojení zdroje napětí na uzemnění obecné elektrické sítě může způsobit poruchy rádiových vln a telefonních přístrojů. ~100 m Testování zemnícího systému oplocení ~1 m 2

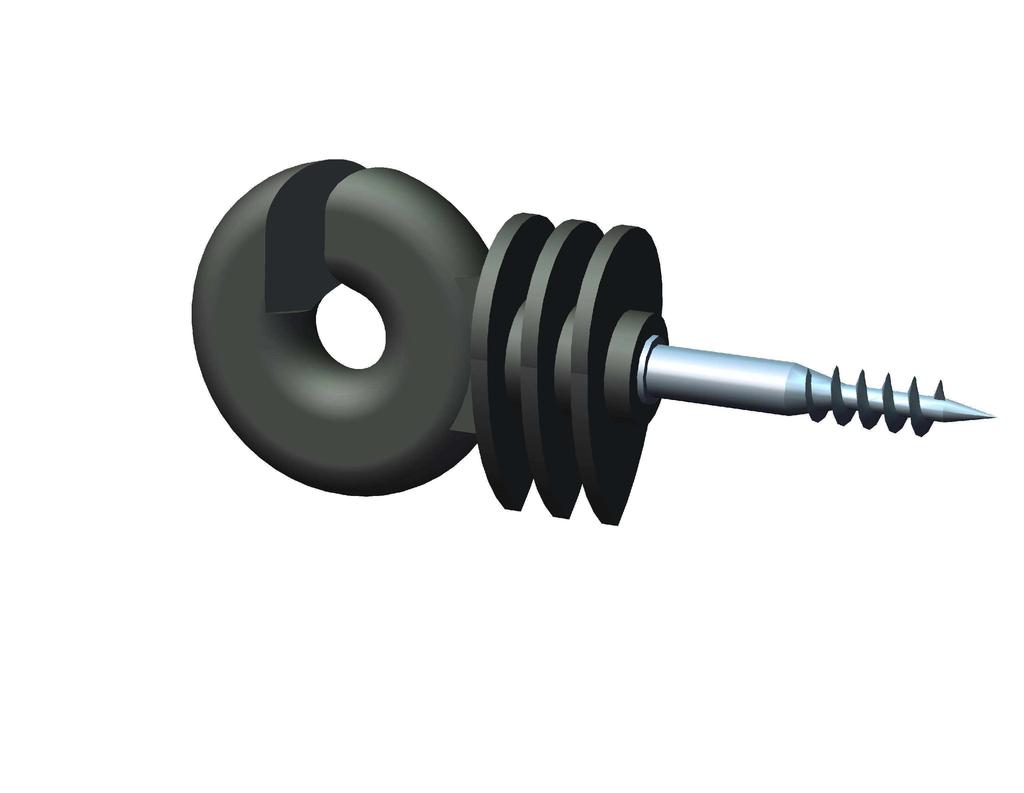

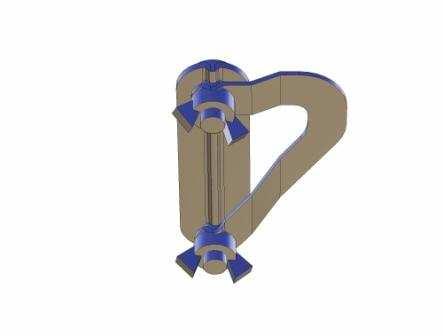

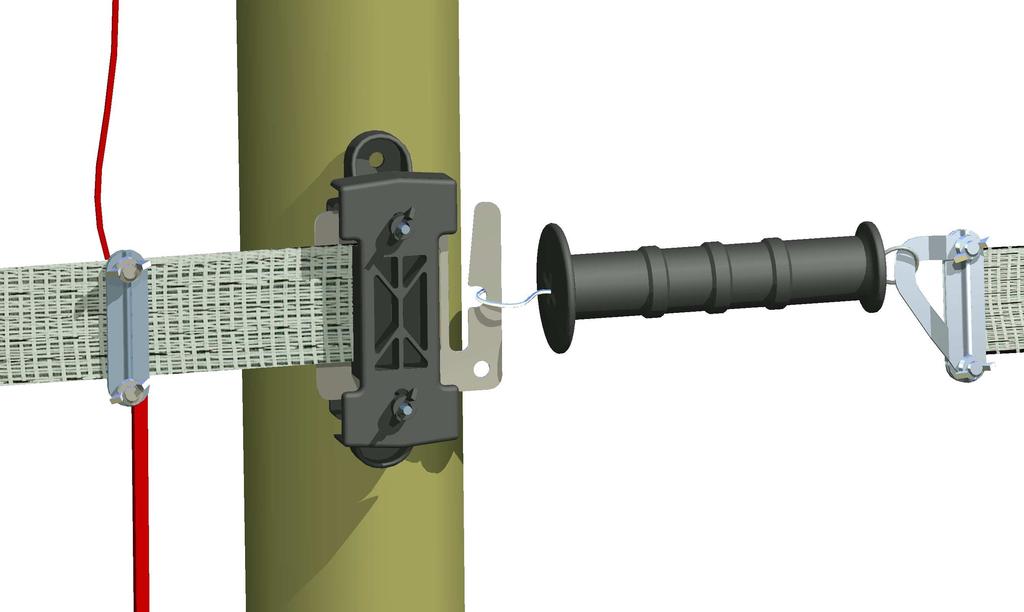

4 Izolátory Olli IZOLÁTOR OLLI, 100 ks v balení Pro tenké dráty a provázky. Pro montáž použijte hřebík nebo vrut. KRUHOVÝ IZOLÁTOR, 100 ks v balení Pro dráty, provázky a tenké pásky Distanční IZOLÁTOR S 18 cm TRNEM, 10 ks v balení Pro dráty, provázky a také pro pásky do 20 mm PÁSKOVÝ IZOLÁTOR, 100 ks v balení Pro veškeré pásky až do 40 mm. ŠIROKÝ PÁSKOVÝ IZOLÁTOR, 25 ks v balení Speciální izolant pro 100 mm široké oplocovací pásky. Upevnění pomocí dvou vrutů. DUO IZOLÁTOR, 50 ks v balení Pro dráty, provázky a také pro pásky do 40 mm. BRÁNOVÝ IZOLÁTOR, 2 ks v balení Bránový izolátor pro dráty, provázky a tenké pásky. Kroužek z nerezavějící oceli BRÁNOVÝ IZOLÁTOR PRO PÁSKY, 2 ks v balení Pro mm oplocovací pásky. Používejte pro brány, je však vynikající také pro rohy. Část z nerezavějící oceli. VEJČITÝ IZOLÁTOR, 10 ks v balení Pro ocelové dráty, pro rohy, atd Příklad: oplocení s mm polyethylenovou páskou Pro propojení pásek použijte páskové konektory Olli. nebo m Brána 2-3 m nebo

5 Příklad: trvalé oplocení s ocelovým drátem m m Brána 2-3 m Brána 2-3 m ! Pro koně použijte bránu s gumovým svazkem Příklad: oplocení s polyethylenovým ohradníkovým provázkem / m Brána 2-3 m /

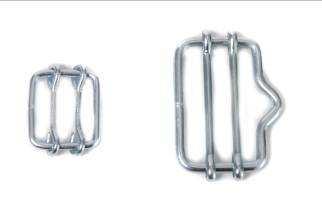

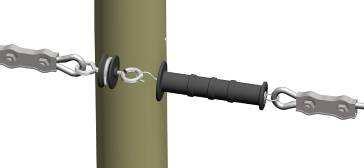

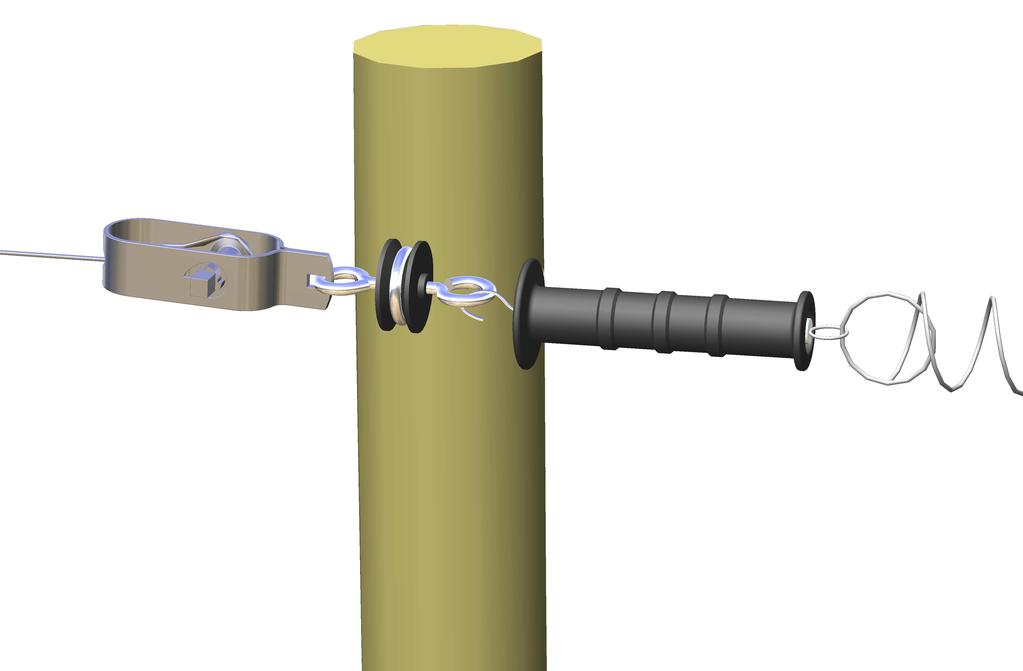

6 Příslušenství SUCHÁ ZINKOVÁ BATERIE 9V/60Ah DRÁTOVÝ KONEKTOR 2 mm SUCHÁ ZINKOVÁ BATERIE 9V/130Ah Pro max 2 mm drát, 10 ks Baterie pro 9 Voltové modely Olli KONEKTOR LANKA 5 mm DIGITÁLNÍ TESTER Pro lano max 5 mm, 10 ks Digitální tester oplocení, včetně 9 V baterie SUPER TESTER KONEKTOR LANKA 8 mm Pro lano max 8 mm, 5 ks Tester oplocení se čtyřmi LED diodami NAPÍNAČ DRÁTU RUKOJEŤ BRÁNY Černá rukojeť brány, 2 ks v balíku PRUŽINOVÁ BRÁNA 4,5 m Rukojeť, pružina, bránový izolátor a jeden kroužkový izolátor. Nedoporučuje se pro koně Pro ocelové dráty. SPÍNAČ ZAPNUTO/VYPNUTO PRO OPLOCENÍ Spínač zapnuto/vynuto vysokého napětí pro oplocení. BLESKOVÁ POJISTKA BRÁNA S GUMOVÝM SVAZKEM Brána s flexibilním lanem, délka lana 3,2 m. Zahrnuje také kroužkový izolátor a bránový izolátor Chrání zdroj napětí před úderem blesku. Galvanizovaný. Nástroj pro zatlučení dřevených kolíků do země PRUŽINY, 5 ks Váha, 15 kg. Vhodný pro kolíky s průměrem max. 90 mm. SADA PŘÍSLUŠENSTVÍ PRO POLY- PÁSKY NAVÍJECÍ ZAŘÍZENÍ Pro spojení mm oplocovacích pásek. Obsahuje 6 páskových konektorů, 2 kusy konektorů pro rukojeť brány a 2 m elektrického drátu. Veškeré konektory jsou z nerezavějící oceli. NÁHRADNÍ CÍVKA SADA PŘÍSLUŠENSTVÍ PRO ZIMNÍ PÁSKU KABEL VYSOKÉHO NAPĚTÍ 50 m Pro provádění spojů Zimní pásky Olli. Obsahuje 3 m spojovacího drátu pro připojení zdroje napětí, 2 soubory páskových konektorů, 2 konektory rukojeti brány a dva plastové páskové konektory. ZEMNÍCÍ TYČ S KABELEM 1,0 m dlouhý galvanizovaná ocelová tyč s profilem T. Obsahuje 3 m spojovací drát SADA PŘÍSLUŠENSTVÍ PRO 100 MM POLY-PÁSKU Obsahuje 4 kusy nerezavějícího páskového konektoru, 2 konektory rukojeti brány, 2 páskové konektory, drát a pokyny. SPOJKY PRO PÁSKU mm SADA KABELU VYSOKÉHO NAPĚTÍ 6 m 6 m kabel a dva páskové konektory kusů v balíku SPOJKY PRO PÁSKU 40 mm SADA KABELU VYSOKÉHO NAPĚTÍ 12 m kusů v balíku 5 KS VÝSTRAŽNÝCH TABULEK Olli Shocktecq je považován na nejlepší výrobek pro trvalé instalace. Výrobky Shockteq jsou mechanicky odolné a mají součástky z nerezavějící oceli. 5

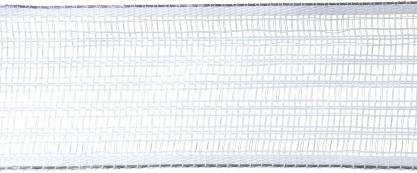

7 Tyče a vodiče pro oplocení 1 1 PROVÁZEK 250 m PROVÁZEK 1 000m Červeno-bílý, 2x0,2 mm vodiče z nerez. oceli +1x0,24 mm měď PÁSKA 10mm/200m Červeno-bílá, 4x0,2 mm vodiče z nerezavějící oceli PÁSKA 12mm/200m Červeno-bílá, 3x0,2 mm vodiče z nerezavějící oceli 2x0,24 mm měď PÁSKA 20mm/200m bílá, 6x0,2 mm vodiče z nerezavějící oceli a 3x0,24 mm měď PÁSKA 40mm/200m bílá, 9x0,2 mm vodiče z nerezavějící oceli a 6x0,24 mm měď Ocelový drát 500 m Pozinkovaný vícevrstvý oplocovací drát, průměr 1,5 mm. SHOCKTEQ-PROVÁZEK Super-6 200m SHOCKTEQ-PROVÁZEK Super m Černo-bílý, 6x0,2 mm vodiče z nerezavějící oceli LANKO 5mm/300m Černo-bílý, 3x0,4 mm vodiče z nerezavějící oceli LANKO 8mm/200m Černo-bílé, 3x0,4 mm vodiče z nerezavějící oceli SHOCKTEQ-PÁSKA 20mm/200m 4x0,4 mm vodiče z nerezavějící oceli, zesílené hrany Zelená SHOCKTEQ-PÁSKA 40mm/200m 8x0,4 mm + 2x0,2 mm vodiče z nerezavějící oceli, zesílené hrany ZIMNÍ PÁSKA 40mm/200m Zeleno-bílá, 2 samostatné vodiče, 2x 4x0,4 mm nerezavějící oceli EXTRA ŠIROKÁ PÁSKA 100mm/100m 100 mm široká oplocovací páska, 2x7x0,5 mm ocelové vodiče na okrajích OVČÍ SÍŤ 90cm/50m Obsahuje 14 tyčí A B TYČ ZE SKLOLAMINÁTU 110 cm TYČ ZE SKLOLAMINÁTU 140 cm Žlutá se dvěma izolátory pro pásky a polydráty 0-20 mm. OCELOVÝ SLOUPEK 107 cm OCELOVÝ SLOUPEK 140 cm Stříbrná barva, s jedním izolátorem pro dráty a tenké pásky. C BÍLÝ PLASTOVÝ SLOUPEK S OCELOVOU ŠPIČKOU 105 cm 5 držáků na drát, provázky a pásky až do 40 mm. BÍLÝ PLASTOVÝ SLOUPEK S OCELOVOU ŠPIČKOU 160 cm 8 držáků na drát, lanka a pásky až do 40 mm D E PLASTOVÝ SLOUPEK 115 cm Bílý, 7 držáků pásky. Pro pásky až do 20 mm. PLASTOVÝ SLOUPEK 150 cm Bílý, 8 držáků pásky. Pro pásky až do 20 mm. PLASTOVÝ SLOUPEK 200 cm Bílý, 8 držáků pásky. Pro pásky až do 20 mm. KULATÝ PLASTOVÝ SLOUPEK PRO LANKA 180 cm Bílý polyethylén, Ø 63mm. Díry pro 4 lana. Včetně krytu. 10 A B C D E 6 8

8 Zdroje napětí MODEL MAX DÉLKA. MAX VÝSTUP NABÍJECÍ MAX POZNÁMKA OPLOCENÍ ** ENERGIE ENERGIE NAPĚTÍ ZDROJ Olli km 10 J 20 J V Testovací nástroje a LCD displej Olli km 9,7 J 18 J V Ukazatel napětí oplocení pomocí LED Olli km 7,2 J 12 J 8700 V Ukazatel napětí oplocení s LED Olli km 5 J 9,25 J V Testovací nástroje a LCD displej Olli km 5 J 6,4 J 5700 V Olli km 2,7 J 4,2 J 5600 V Olli km 1,3 J 1,5 J 6500 V Olli 160B 7-65 km 1,6 J 1,9 J 6300 V 12 V baterie Tři režimy výkonu výstupu Olli 70 B 5-35 km 0,7 J 1,0 J 9800 V 9/12 V Dva režimy výkonu výstupu Olli 50S 2-25 km 0,53 J 0,7 J 9800 V Solární Kompletní balíček včetně baterie Olli 30B 1-15 km 0,3 J 0,5 J 9800 V 9/12 V Dva režimy výkonu výstupu Olli 2B 0,2-3 km 0,04 J 0,06 J V 1,5 V baterie ** Délka oplocení závisí na kvalitě oplocovacího drátu, uzemnění a vegetaci, která se může oplocení dotýkat. Daná hodnota by měla představovat celkovou délku vodiče(ů) oplocení /2006 Olli 2000 Olli 2000 je nejsilnější zdroj s univerzálními testovacími funkcemi. - Testování napětí oplocení - Testování uzemnění - Zobrazení pulzní energie - LCD displej Olli 1800 a Olli 1200 Nové silné zdroje napětí Olli. Nejmodernější technologie s nízkým odporem poskytuje nejlepší výkon u dlouhých oplocení a ve složitých podmínkách. LED kontrolka ukazuje napětí oplocení. Olli 1000 Pokud potřebujete zajistit, aby oplocení fungovalo dokonale, ale Olli 2000 je příliš silné. Top model pro oplocení pro koně. Veškeré testovací možnosti. Vysoce výkonná technologie Olli 1000 nabízí maximální výkon 5 J ve škále odporů oplocení širší než u jakéhokoliv jiného běžného zdroje napětí. Olli 500 Výstupový výkon s nízkým odporem 5 J pro všechna zvířata. Opravdový tahoun pro oplocení farem pro chov hovězího dobytka. Olli 250 Nejpopulárnější zdroj Olli pro oplocení pro koně. Technologie s výstupem 2,7 J a nízkým odporem. Farmcomp Oy Jusslansuora 8 FIN Tuusula, Finsko Tel.: , info@farmcomp.fi, Olli 100 Středně výkonný zdroj Olli pro koňské výběhy a pro ohrady pro mladý hovězí dobytek a prasata, jakož i pro oplocení pro domácí zvířata. Olli 160B Silný zdroj napětí s 12 V baterií pro všechna zvířata. Tři nastavení výkonu: vysoký, nízký a automatický režim, který přepíná na nízký výkon při slabém světle. Olli 70B Zcela nový zdroj napětí pro oplocení s baterií 0,7 Joulu pro všechna zvířata. Použijte buď 9 V baterii nebo externí 12 V nabíjecí baterii. S ochranou proti úplnému vybití pro 12 V. Dva režimy výkonu. Olli 50S Středně silný zdroj napětí s baterií, která je napájena solárním panelem. Při běžných letních podmínkách je v provozu ve dne i v noci. Údržba zdarma. Olli 30 B Zcela nový zdroj napětí s bateriíí pro koně a domácí zvířata. Výstupní energie 0,3 J. Ostatní technická data jako u Olli 70B Olli 2B Kompaktní zdroj napětí pro oplocení s 1,5 V baterií pro dočasné oplocení a zahradní aplikace. Copyright Farmcomp Oy 2007 Veškerá práva vyhrazena.
