1 Hodnocení energetické náročnosti budov Ing. Pavel Šuster,

2 Energie» 1769 James Watt vynalezl parní stroj» průmyslová revoluce» rostoucí spotřeba fosilních paliv» 100% lidské práce nahrazeno z 94% energií» 150 sluhů na Evropana 2

3 Trvale udržitelný rozvoj Záruka, že Lidstvo uspokojí své současné potřeby, aniž by narušilo schopnost budoucích generací naplnit jejich vlastní potřeby norská komisařka OSN Gro Harlem Brundtland

4 Energetická koncepce 4

5 Obnovitelné zdroje energie -OZE 5

6 Legislativa Energetická náročnost budov

7 Energetický zákon» Zákon 406/2000 Sb. O hospodaření energií» Směrnice evropského parlamentu 2002/91/EU o energetické náročnosti budov» Prováděcí vyhláška 148/2007 Sb. o energetické náročnosti budov od » Energetický expert 7

8 Energetický zákon» Novela zákona 406/2000 Sb. Zákon 318/2012 Sb. O hospodaření energií» Směrnice evropského parlamentu 2010/31/EU o energetické náročnosti budov» Prováděcí vyhláška XXX/2013 Sb. o energetické náročnosti budov» Energetický specialista 8

9 Povinnost zpracovat PENB Stávající bytové domy a administrativní budovy » Energeticky vztažná plocha >1500m » Energeticky vztažná plocha >1000m » Energeticky vztažná plocha <1000m 2 9

10 Povinnost zpracovat PENB Stávající bytové domy a administrativní budovy » Při prodeji bytové jednotky či budovy » Při pronájmu bytové jednotky či budovy» Uvádět ukazatele PENB v reklamních materiálech» Předložit PENB zájemci o bytovou jednotku» Předat kupujícímu či nájemníkovi při podpisu smluv 10

11 Povinnost zpracovat PENB Stávající sídla státní moci » Energeticky vztažná plocha >500m » Energeticky vztažná plocha >250m 2 11

12 Platnost PENB» Platnost PENB je 10 let od zpracování» V případě jiné než větší změny dokladovat dokumentaci k realizovaným opatřením (5 let)» V případě větší změny, která mění energetickou náročnost budovy, zhotovit nový PENB 12

13 Sankce ,-» Vlastník jednotky nesplní své povinnosti ,-» Vlastník budovy nesplní své povinnosti» Kontrolu provádí Ministerstvo průmyslu a obchodu, Státní energetická inspekce 13

14 Obsah PENB» Souhrnným způsobem přináší přehled o energetickém hospodářství budovy.» topení, ohřev teplé vody, větrání, chlazení, klimatizace a osvětlení standardizované užívání 14

15 Obsah PENB 15

16 Obsah PENB» Nová metodika dostupná od 4/

17 Podklady ke zpracování PENB» Projektová dokumentace stavby / pasport / zaměření» Průzkum stavby s ověřením souladu s podklady» Průzkum energosystému budovy» Topení» Příprava TV» Větrání, chlazení, zvlhčování» Osvětlení» Informace od objednatele ohledně provozu 17

18 Termín pro zpracování» Do 5 pracovních dnů od dodání podkladů a průzkumu stavby» Do 8 pracovních dnů po zaměření stavby a jejím průzkumu 18

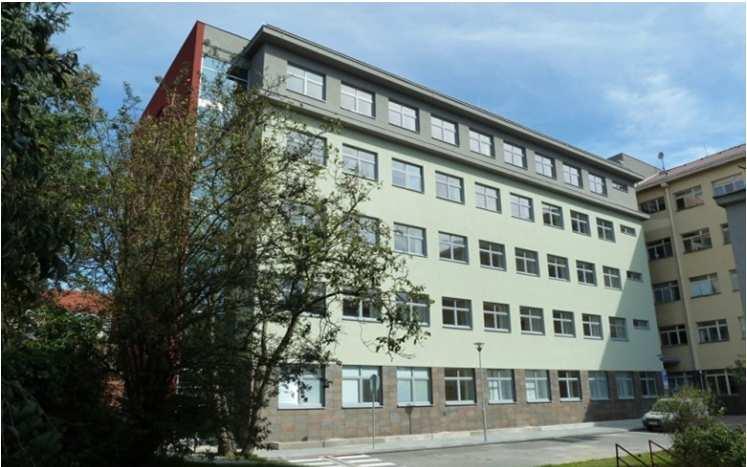

19 Reference» Desítky RD» Desítky BD» Nemocnice Vyškov, Vsetín, Přerov 19

20 Další dokumenty pro hodnocení ENB Energetická náročnost budov

21 Energetický štítek obálky budovy» Hodnocení tepelně technických vlastností obálky budovy dle ČSN » Stanovení průměrného součinitele prostupu tepla obálky celé budovy.» Výpočet klasifikačního indexu.» Porovnání s referenční budovou. 21

22 Energetický posudek» Souhrnným způsobem přináší přehled o energetickém hospodářství budovy.» Cílem je posouzení všech návrhů a požadavků stanovených investorem.» Provádí ve variantách zhodnocení kombinací úsporných opatření.» Doporučuje realizaci energeticky úsporných opatření s přihlédnutím zejména na ekonomickou návratnost. 22

23 Energetický audit» Souhrnným způsobem přináší přehled o energetickém hospodářství budovy.» Cílem je odhalení všech možných rezerv spotřeby energie v budově.» Provádí ve variantách zhodnocení kombinací úsporných opatření.» Doporučuje realizaci energeticky úsporných opatření s přihlédnutím zejména na ekonomickou návratnost. 23

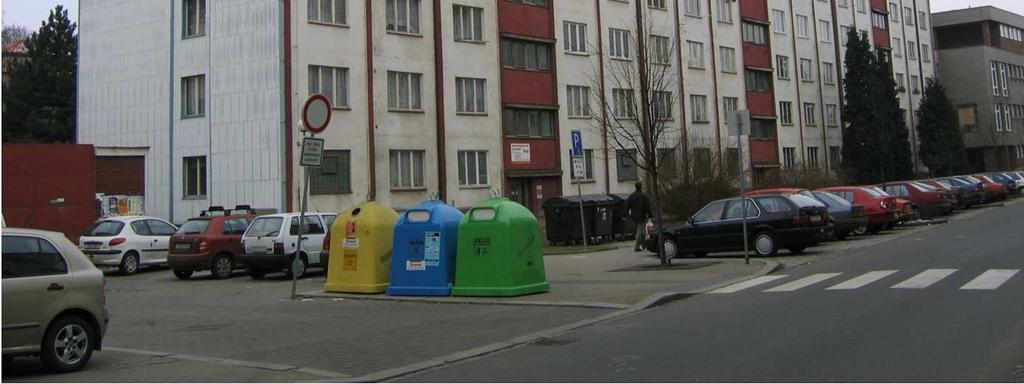

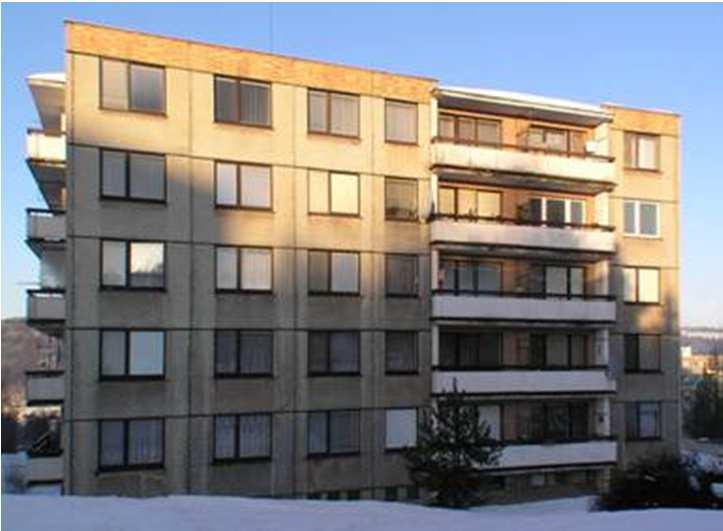

24 Energetický audit -příklad Příklad novějšího objektu(1986) Příklad staršího objektu(1961) 24

25 Energetický audit VVÚ-ETA Rok 1986 Stěna štítová 8 cm polystyrenu U=0,59 W/m 2.K Střecha 12 cm minerálních vláken U=0,36 W/m 2.K Okna původní dřevěná U=2,40 W/m 2.K Podlaha na terénu nezateplená U=3,50 W/m 2.K Stěna průčelní 8 cm polystyrenu U=0,56 W/m 2.K 25

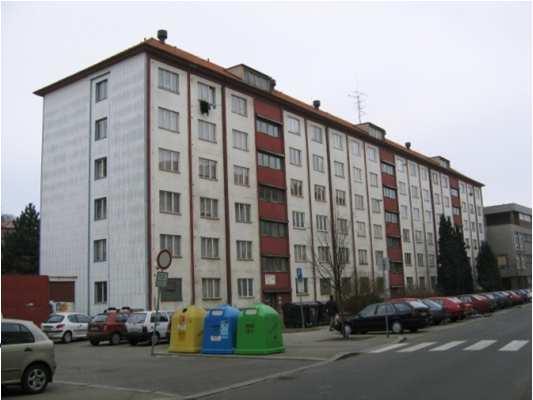

26 Energetický audit PS 61 Rok 1961 Střecha 2 cm minerálních vláken U=1,75 W/m 2.K Stěna štítová lehčený beton + 3 cm minerální vlny U=0,98 W/m 2.K Podlaha na terénu nezateplená U=3,50 W/m 2.K Okna původní dřevěná U=2,40 W/m 2.K Stěna průčelní lehčený beton U=1,58 W/m 2.K 26

27 Energetický audit ztráta větráním 31% Poměrné rozdělení tepelných ztrát obvodové neprůsvitné 16% Poměrné rozdělení tepelných ztrát ztráta větráním 19% obvodové neprůsvitné 34% střešní konstrukce 6% konstrukce na styku se zeminou 7% výplňové konstrukce 34% střešní konstrukce 17% konstrukce na styku se zeminou 4% výplňové konstrukce 21% 27

28 Energetický audit Běžná opatření» Výměna oken» Provedení VKZS» Zateplení střechy» Instalace termostatických hlavic» Zateplení stropu pod nevytápěným prostorem Méně běžná opatření» Regulace a hydraulické vyvážení otopného systému» Instalace jednotek rekuperace» Zateplení podlahy 28

29 Energetický audit Výměna oken» téměř vždy opatření s příznivou ekonomickou návratností» snížení tepelné ztráty prostupem»u = 2,4 W/m 2.K U = 1,2W/m 2.K cca50 %» snížení tepelné ztráty větráním ne tak významné n = 0,6 n = 0,5 cca15 % 4 000,00 n násobnost výměny vzduchu přínosy projektu [tis. Kč] 3 500, , , , , ,00 500,00 0,

30 Energetický audit -zjištění» Čím lepší jsou tepelně izolační vlastnosti obvodových stěn objektu, tím větší má podíl na tepelných ztrátách větrání.» Provedení VKZS na stěny starších objektů má příznivější ekonomickou návratnost než na stěny objektů novějších. 30

31 Energetický audit Poměrné rozdělení tepelných ztrát ztráta větráním 40% střešní konstrukce 5% obvodové neprůsvitné 9% konstrukce na styku se zeminou 9% výplňové konstrukce 31% Poměrné rozdělení tepelných ztrát ztráta větráním 40% střešní konstrukce 6% konstrukce na styku se zeminou 3% obvodové neprůsvitné 18% výplňové konstrukce 29% 31

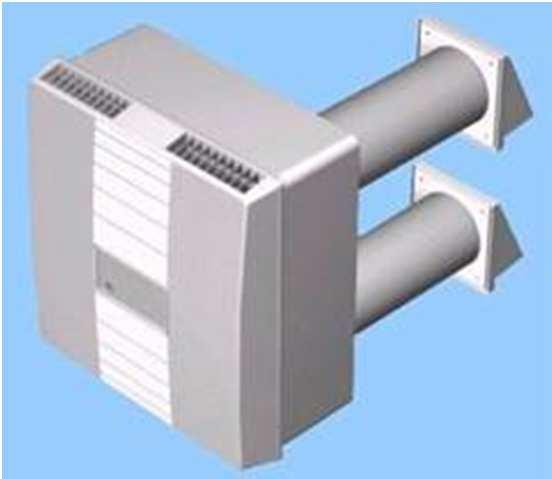

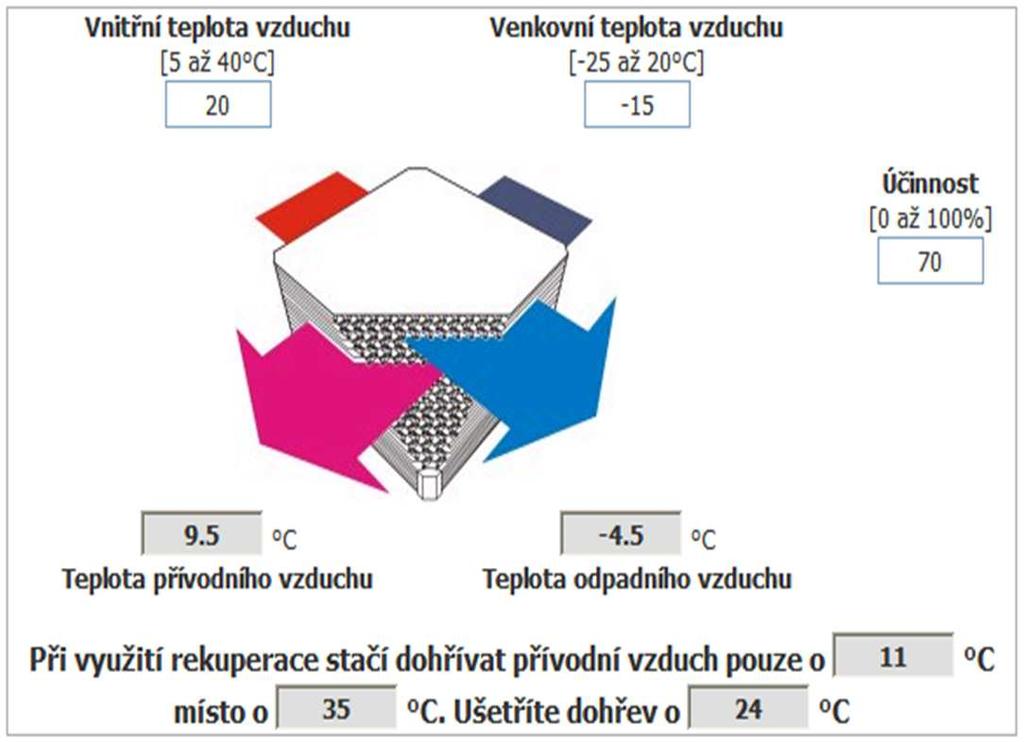

32 Energetický audit» Instalace rekuperačních jednotek 32

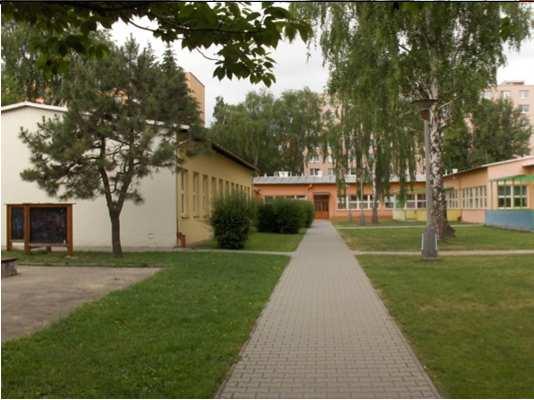

33 Energetické audity Reference» BD Sportovní 6,8, Vyškov» MŠ Sochorova, Vyškov» MŠ Opatovice» MŠ a ZŠ Huzová» MŠ Hraničky, Vyškov» DPS Pržno 33

34 Termografie Energetické hodnocení budov

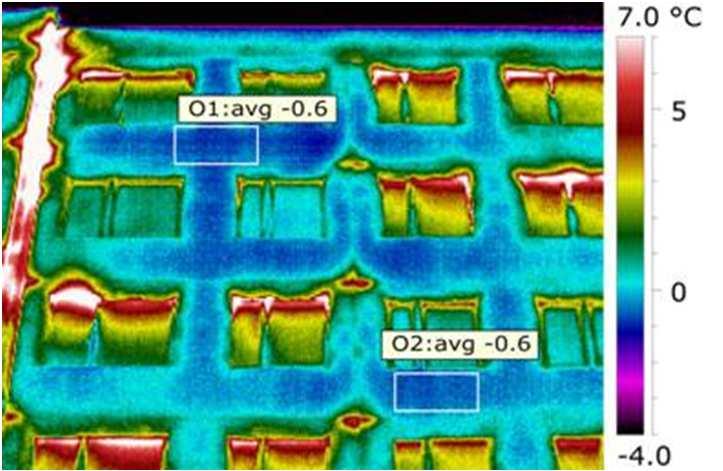

35 Termografie» Bezkontaktní měření intenzity infračerveného záření na povrchu předmětů» Výsledkem je termogram - digitální obraz teplotního pole 35

36 Podmínky pro termografii» Teplotní rozdíl interiér-exteriér alespoň 10 C.» Počasí při mlze nebo dešti nelze měřit (voda je pro IČ záření nepropustná).» Měření se provádí během topné sezóny září až květen.» Měření se provádí obvykle mezi 5 až 8 hodinou ranní ustálené tepelné toky.» Na snímaný objektnesmí svítit slunce rovnoměrně zatažená obloha. 36

37 Termografie 37

38 Vzduchotěsnost obálky budovy Energetické hodnocení budov

39 Vzduchotěsnost stavebních konstrukcí» Snížení tepelných ztrát redukcí nekontrolované infiltrace vzduchu.» Těsné konstrukce splňují požadavky na vnitřní povrchovou teplotu.» Vzduchotěsné konstrukce nejsou namáhány kondenzací vodních par uvnitř skladby.» Vzduchotěsné konstrukce zajišťují vyšší vzduchovou neprůzvučnost. 39

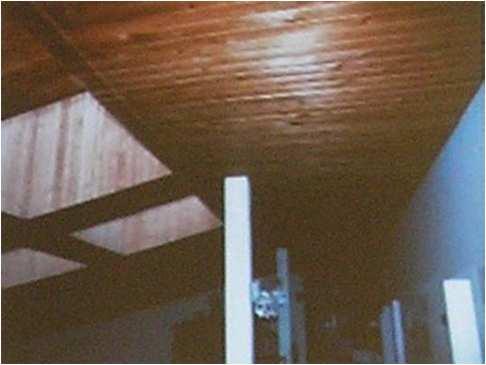

40 Měření vzduchotěsnosti obálky budovy» Zařízení Blower-door test.» Teleskopický rám» Vzduchotěsná plachta» Ventilátor» Tlaková čidla (i + e)» Řídící jednotka» PC + software 40

41 Termografie + Blower-doortest Energetické hodnocení budov

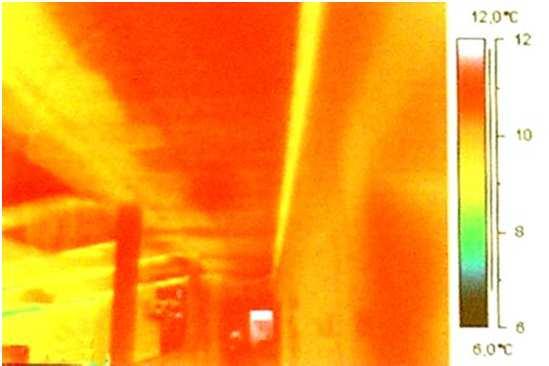

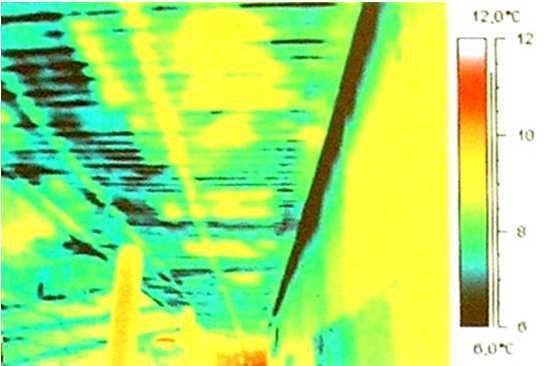

42 Hledání vzduchových netěsností» Lze provádět při větším rozdílu teplot.» Provedeme základní snímkování v přirozeném stavu.» Ventilátor vytvoří podtlak.» Termovizí snímáme prochlazená místa. Před vytvořením podtlaku Po vytvořením podtlaku 42

43 Sledování parametrů vnitřního prostředí Energetické hodnocení budov

44 Sledování parametrů vnitřního prostředí» U některých bytových jednotek dochází k vlhkostním poruchám:» Mlžení oken» Plísně» Kondenzace na obvodových konstrukcích» Provádí se v otopném období.» Délka měření 7 14 dní.» Jedná se o první stupeň pro vyloučení nevhodného užívání. 44

45 Sledování parametrů vnitřního prostředí 45

46 Sledování parametrů vnitřního prostředí 46
