1 Aplikace L-GUARD HD Aplikace L-GUARD HD představuje hlavní ovládací centrum pro venkovní Wi-Fi kamery WAL 14 A1. Aplikace je velmi intuitivní. Jako další podporu naleznete na dalších stránkách snímky obrazovek s poznámkami, které vás povedou od prvního uvedení do provozu přes různá nastavení až po záznam a přehrávání. Řídící aplikace L-GUARD HD je k dispozici pro systémy Android a ios. Následující popis vychází z verze aplikace pro Android. Verze pro ios se od verze pro Android mírně liší, ale dostupné funkce a ovládání jsou prakticky totožné.

2 Obsah 1. Vyobrazení kamery Registrace Přidání první kamery Přidání další venkovní kamery Použití kamery Nabídka kamery Nabídka aplikace Aktualizace firmwaru FAQ (Často kladené otázky)

3 1. Vyobrazení kamery 3

4 2. Registrace Při prvním spuštění aplikace se zobrazí následující okno. Jedná se o přihlášení do aplikace, přihlašování ke kameře probíhá jako samostatný proces. Před přihlášením se musíte zaregistrovat, abyste si pro aplikaci mohli vytvořit uživatelský účet. Stiskem tlačítka Registrace uživatele otevřete příslušné okno. Pokud jste již zaregistrovali dříve, můžete zadat své přístupové údaje. Pokud zaškrtnete políčko Zapamatovat uživatele, vaše přístupové údaje budou uloženy do smartphonu/tabletu pro příští přihlášení. Pokud zaškrtnete políčko Automatické přihlášení, budete přihlášen při příštím spuštění aplikace automaticky. Postupujte podle pokynů a zadejte uživatelské jméno*¹, heslo*² a ovou adresu. Nyní stiskněte tlačítko Získat přístupový kód. Na adresu, kterou jste zadali, bude odeslán 4ciferný kód. Nyní máte 120 sekund na zadání těchto údajů do odpovídajícího pole. Poté se stiskem OK vrátíte k předchozímu oknu, kde jste vybrali Přihlásit se. *¹ Požadavky na uživatelské jméno: min 8 znaků musí obsahovat velká a malá písmena číslice a zvláštní znaky jsou volitelné *² Požadavky na heslo: min. 10 znaků musí obsahovat velká a malá písmena musí obsahovat číslice a zvláštní znaky 4

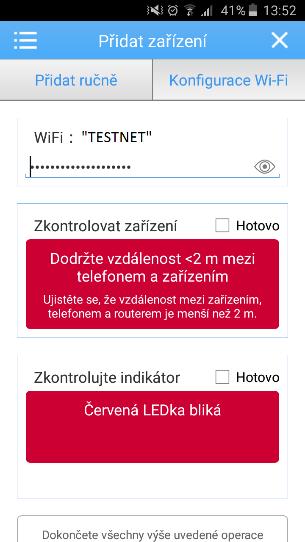

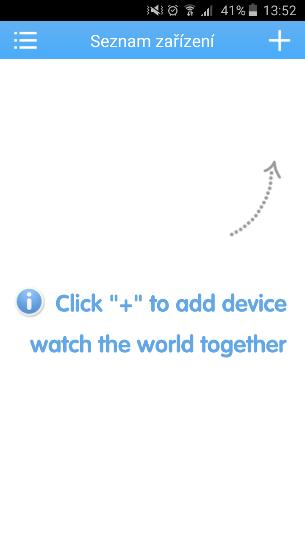

5 3. Přidání první kamery Kameru přidáte kliknutím na. Vyberte záložku Konfigurace Wi-Fi a zadejte požadované informace (Heslo pro Wi-Fi). Aplikace používá síť, k níž je momentálně připojen smartphone/tablet. V případě potřeby nejprve vyberte správnou síť na vašem smartphonu. Výběr sítě v aplikaci není možný. Dbejte na to, aby smartphone/tablet a kamera zůstaly v rámci vybraného rozsahu bezdrátoví sítě. Při výběru vhodného místa k montáži se řiďte pokyny v příručce ke kameře (7.1 Vhodné místo k montáži). Zaškrtněte políčko Hotovo. 5

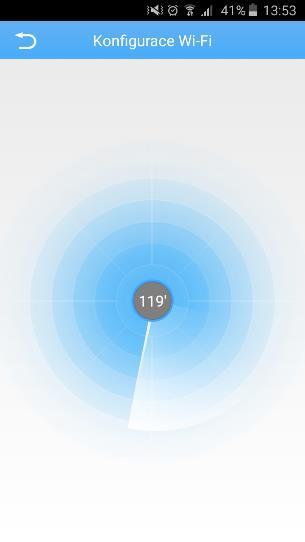

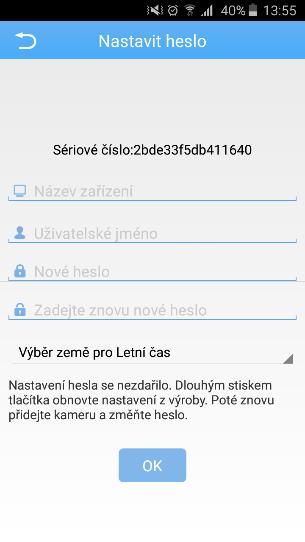

6 Ujistěte se, že LED indikátor napájení (5) bliká červeně* a zaškrtněte políčko Hotovo. Potvrďte stiskem tlačítka Dokončete všechny výše uvedené operace. Při prvním nastavení bliká LED indikátor (5) rychle červeně. Pokud ne, přidržte tlačítko RESET asi na 10 sekund. Chcete-li zjistit, kde je tlačítko RESET umístěno, použijte uživatelskou příručku ke kameře (8.4 Obnovení nastavení z výroby). Aplikace by měla vyhledat venkovní kameru během 120 sekund. Vyberte ikonu, která se objeví. Pokud se neobjeví, postup uvedení do provozu zopakujte. Kameru pojmenujte (výchozí název je její sériové číslo) a přiřaďte uživatelské jméno*¹. Zadejte heslo kamery* a poté jej zadejte ještě jednou pro potvrzení. Vyberte stát, kde budete zařízení používat, aby se nastavil režim letního času. Svou volbu potvrďte tlačítkem OK. Pokud heslo nesplňuje požadavky, zobrazí se odpovídající zpráva. *¹ Požadavky na uživatelské jméno: min 8 znaků musí obsahovat velká a malá písmena číslice a zvláštní znaky jsou volitelné *² Požadavky na heslo: min. 10 znaků musí obsahovat velká a malá písmena musí obsahovat číslice a zvláštní znaky 6

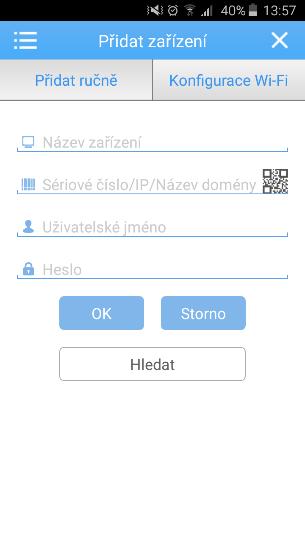

7 Po přidání se venkovní kamera zobrazí v tabulce Seznam zařízení. Po kliknutí na venkovní kameru v náhledu vedle se spustí režim Živý přenos videa. Chcete-li přidat další venkovní kameru, vyberte. 4. Přidání další venkovní kamery Jak bylo popsáno výše, záložku Konfigurace Wi-Fi lze použít k přidání dalších kamer. Chcete-li přidat kameru, která již byla přidána od jiného zařízení, použijte funkci Přidat ručně. V tomto případě budete potřebovat Název zařízení, Uživatelské jméno a Heslo odpovídající kamery. Nebo lze použít vestavěný skener QR kódu a naskenovat kód jiné kamery, která je již připojena k jinému smartphonu/tabletu. (Tento QR kód naleznete v nabídce kamery pod položkou O programu.) Poznámka: Tato již přidaná kamera nemusí být nutně umístěna v blízkosti routeru nebo smartphonu a může být umístěna kdekoli (podmínkou je přístup k internetu). 7

8 5. Použití kamery V režimu Živý přenos videa jsou k dispozici následující funkce: Zpět na Seznam zařízení Zobrazit na celé obrazovce Pozastavit Nabídka kamery Snímek* Záznam jediným dotykem* Osvětlení zapnuto Osvětlení vypnuto Doba osvětlení LED zdroje (1) po detekci pohybu Ověření připojení ke kameře Ručně aktivované snímky nebo videozáznamy jediným dotykem se ukládají lokálně do smartphonu/tabletu. Potažením doleva zobrazíte další tlačítka: Obrazové rozlišení: HD nebo SD Obnovit živý obraz Přehrávání pořízených videozáznamů alarmu* Zobrazit/skrýt datum a čas Videa alarmu se ukládají na kartu SD. 8

9 Potažením doprava zobrazíte další nastavení: Zap/vyp světlo ručně Zde můžete zapínat LED zdroj (1), nezávisle na jakémkoli pohybu. Citlivost Nastavení citlivosti detektoru pohybu (7) Jas Nastavení světelného výkonu LED zdroje (1) Okolní světlo Nastavení citlivosti detektoru pohybu (7) na světlo okolního prostředí V režimu zobrazení na celou obrazovku jsou k dispozici následující funkce: Pozastavit: Momentální obraz kamery se pozastaví. Snímek* Záznam jediným dotykem* Otočit snímek Zapnout/vypnout osvětlení Ručně aktivované snímky nebo videozáznamy jediným dotykem se ukládají lokálně do smartphonu/tabletu. 6. Nabídka kamery Tato nabídka umožňuje přístup k různým podnabídkám, které obsahují další nastavení. Poznámka: Tato nastavení se vztahují pouze na vybranou kameru. 9

10 Pod položkou Konfigurace kódování můžete nastavit parametry Snímková frekvence a Definice hlavního (HD) a vedlejšího datového proudu (SD). Záběry z vybrané kamery můžete přepnout kliknutím na ikonu v režimu Živý přenos videa. V nabídce aplikace Místní nastavení můžete zvolit datový proud pro všechny připojené kamery. Hlavní datový proud (HD) má vyšší rozlišení. Pokud je internetové připojení špatné, můžete ke zvýšení přenosové rychlosti použít Vedlejší datový proud (SD). Parametr Snímková frekvence umožňuje nastavit počet snímků za sekundu. Lze zvolit hodnotu od 1 do 20 sn/s. Parametr Definice umožňuje nastavit kvalitu datového toku. Nastavení uložte tlačítkem Uložit. Možnost Konfigurace záznamu umožňuje zobrazit parametry datového toku a vybrat režim záznamu. K dispozici jsou režimy. Vždy pořizovat záznam : Permanentní záznam. Záznamy se ukládají na kartu SD*. Nikdy nepořizovat záznam : Žádné automatické záznamy se neuskuteční. Video alarmu : Venkovní kamera pořídí videozáznam při detekci pohybu automaticky a uloží jej na kartu SD*. Až bude karta SD zaplněna, podle nastavení položky Konfigurace paměti bude nejstarší videozáznam odstraněn nebo bude nahrávání zrušeno. 10

11 Pod položkou Konfigurace alarmu můžete povolit nebo zakázat možnosti Alarm, Záznam při pohybu, Snímek při pohybu a Odeslat do telefonu (upozornění). Lze nastavit také parametr Citlivost detektoru pohybu (7). Pod položkou Aktivní z nabídky Vlastní čas alarmu můžete pro vybranou kameru povolit či zakázat nabízená oznámení. Dále můžete omezit časový interval, kdy chcete odesílat nabízená oznámení. Můžete vybrat dny v týdnu, čas spuštění a čas ukončení. Pod položkou Konfigurace paměti můžete zobrazit parametry Celková kapacita a Zbývající kapacita své karty SD. Můžete také povolit nebo zakázat funkci Záznam ve smyčce. Pokud je povolena, nejstarší videozáznam bude při zaplnění karty SD přepsán. Pokud je zakázána, videozáznam se při zaplnění karty SD ukončí. Poznámka: Při zaplnění karty SD se nezobrazí žádná varovná zpráva. Proto zbývající kapacitu své karty SD sledujte. 11

12 Zde můžete změnit Uživatelské jméno*¹ a Heslo*² své kamery. Proto musíte nejprve zadat staré uživatelské jméno a heslo. *¹ Požadavky na uživatelské jméno: min 8 znaků musí obsahovat velká a malá písmena číslice a zvláštní znaky jsou volitelné *² Požadavky na heslo: min. 10 znaků musí obsahovat velká a malá písmena musí obsahovat číslice a zvláštní znaky Zde můžete vybrat stát, kde se momentálně nacházíte, aby se nastavil režim letního času. Pod položkou Přehrávání můžete zobrazit videozáznamy, které byly pořízeny automaticky a uloženy na kartu SD. Červené úseky na časové liště představují videozáznamy. Lze je vybrat posuvem lišty. V případě potřeby lze přehrávání pozastavit, pořídit snímek nebo zahájit videozáznam. Ty se ukládají lokálně do smartphonu/tabletu. Pozastavit přehrávání Pořídit snímek Vytvořit záznam 12

13 Chcete-li přenést automaticky pořízené videozáznamy z karty SD do smartphonu/tabletu, vyberte požadovaný videozáznam a stiskněte. "Pod položkou O aplikaci se zobrazují různé informace, např. sériové číslo a verze softwaru. Zobrazují se také v případě dostupnosti aktualizací a při obnovování výchozího nastavení z výroby. Tato ikona v tabulce Seznam zařízení umožňuje úpravu kamery, kopírování jejího sériového čísla nebo odstranění kamery. Funkce Upravit je popsána níže. 13

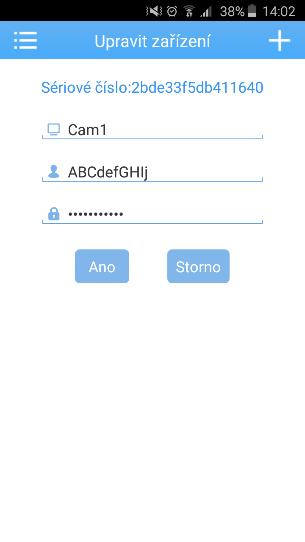

14 Zde můžete zobrazit sériové číslo kamery a v případě problém znovu zadat přístupové údaje. Poznámka: Tato funkce není určena ke změně uživatelského jména nebo hesla. Za tímto účelem byla funkce upravit uživ.jméno a heslo zařazena do nabídky kamery. 7. Nabídka aplikace Tato ikona je přístupná prostřednictví nabídky aplikace. Klikněte na požadovanou vedlejší nabídku a vytvořte další nastavení pro celou aplikaci. V tomto bodě se lze také odhlásit. To provedete kliknutím na Odhlásit se. Pod položkou Místní záznam můžete vyhledat videozáznamy, které jste zahájili ručně. Tato ikona umožňuje veškeré nepotřebné záznamy odstranit. 14

15 Všechny ručně pořízené snímky se ukládají do složky Místní album. Tato ikona umožňuje veškeré nepotřebné záznamy odstranit. Zde můžete povolit/zakázat nabízená oznámení, která se budou odesílat do vašeho smartphonu/tabletu po aktivaci detektoru pohybu. Pro každou kameru lze aktivovat či deaktivovat tato nabízená oznámení individuálně. V nabídce Místní nastavení můžete zvolit datový proud pro všechny připojené kamery. K dispozici je Hlavní datový proud (HD) a Vedlejší datový proud (SD). Dále můžete změnit jazyk aplikace a heslo svého uživatelského účtu aplikace. 15

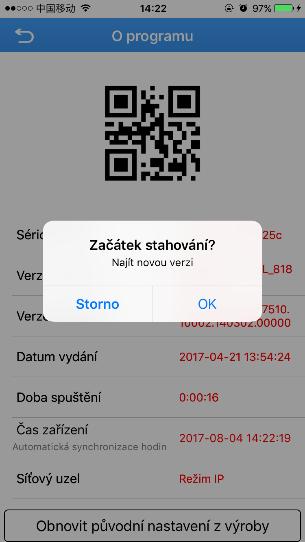

16 8. Aktualizace firmwaru Při volbě položky Aktualizace zařízení si aplikace ověří, zda je pro vybranou kameru k dispozici aktualizace firmwaru. Pokud existuje, budete vyzváni ke stažení aktualizace. Během stahování aktualizace se zobrazuje jeho průběh. Pokud chcete, můžete stahování v této fázi také přerušit. Až se stahování aktualizace firmwaru dokončí, stav položky Aktualizace zařízení se změní na Lze aktualizovat. 16

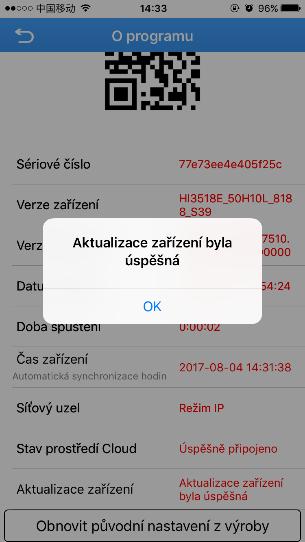

17 Vyberte řádek Aktualizace zařízení / Lze aktualizovat. Otevře se stránka, kde je třeba vybrat soubor firmwaru. Aplikace si ověří, zda je váš smartphone/tablet připojen do stejné sítě. Pokud tomu tak není, nebudete moci vybrat soubor firmwaru a aktualizace se nespustí. Po dokončení aktualizace se kamera restartuje. Během této operace nevypínejte napájení. 17

18 9. FAQ (Často kladené otázky) Umístění úložiště Ručně aktivované snímky nebo videozáznamy jediným dotykem se ukládají lokálně do smartphonu/tabletu. Z tohoto důvodu byly pod položkou Galerie vytvořeny tyto složky: Obrázky0 Zde budou uloženy všechny náhledy obrázků. Jsou vyžadovány, když se má v tabulce Seznam zařízení zobrazit náhled. Proto byste neměli tuto složku odstranit. Alarm WAL 14 A1 Zde budou uloženy snímky aktivovaní detektorem pohybu. Snímek WAL 14 A1 Zde budou uloženy ručně pořízené snímky. Video WAL 14 A1 Zde budou uloženy ručně aktivované videozáznamy jediným dotykem. Živý obraz Pokud se živý obraz vaší kamery neobnoví, můžete provést následující: Stiskněte tlačítko Obnovit živý obraz Vyberte znovu kameru z tabulky Seznam zařízení. Restartujte aplikaci. Dosah WLAN Existuje několik možností, jak dosah Wi-Fi zvýšit: Potlačení rušení: Zkuste umístit router co nejvýše je to možné. V blízkosti routeru by neměla být žádná mikrovlnná zařízení, bezdrátové telefony ani kovové plochy (např. skříně počítače), které mohou způsobovat zastínění. Jiné stavební materiály, např. sádrokarton, beton a kov jsou pravděpodobným důvodem rušení. Zvyšte dosah bezdrátového routeru opakovačem Wi-Fi signálu. 18

19 Videozáznam je přerušen Pokud nemůžete nahrát další videozáznam, ověřte si, zda byla pod položkou Konfigurace paměti povolena možnost Záznam ve smyčce (viz strana 11). Pokud je povolena, nejstarší videozáznam bude při zaplnění karty SD přepsán. Pokud je zakázána, videozáznam se při zaplnění karty SD ukončí. Kameru nelze vybrat Pokud nelze vybrat kameru a zobrazí se zpráva zadejte uživatelské jméno, stiskněte tuto ikonu a vyberte možnost Upravit. Poté znovu zadejte přístupové údaje. Aplikace nefunguje správně (nabízená oznámení nejsou přijata apod.) Ujistěte se, že jste na svém mobilním zařízení nezablokovali oprávnění pro aplikaci. Kameru nelze připojit k bezdrátové síti Ověřte si, zda je router nakonfigurován na kmitočtové pásmo 2,4 GHz. V závislosti na typu routeru bezdrátová síť využívá kmitočtové pásmo 2,4 GHz nebo 5 GHz. Vaše kamera podporuje pouze pásmo 2,4 GHz. 19
