DINOX IP kamery řady: DDC-xxxx DDR-xxxx DDX-xxxx DDB-xxxx

Transkript

1 DINOX IP kamery řady: DDC-xxxx DDR-xxxx DDX-xxxx DDB-xxxx Rychlá uživatelská příručka

2 Obsah Rychlá uživatelská příručka Systémové požadavky Připojení do sítě Přístup pomocí webového prohlížeče Přístup pomocí DINOX VMS Živé zobrazení... 9 Stránka živého zobrazení... 9 Spuštění živého zobrazení Manuální nahrávání a zachycení snímku obrazovky Ovládání PTZ Nastavení a vyvolání preset pozice Konfigurace živého zobrazení Přehrávání... 12

3 1. Systémové požadavky Operační systém: Microsoft Windows XP SP1 nebo novější / Vista / Win7 / Server 2003 / Server bit CPU: Intel Pentium IV 3.0 GHz nebo vyšší RAM: 1 GB nebo více Zobrazení: 1024x768 nebo vyšší Webový prohlížeč: Internet Explorer 7.0 nebo novější, Apple Safari 5.02 nebo novější, Mozilla Firefox 3.5 nebo novější a Google Chrome 8 nebo novější

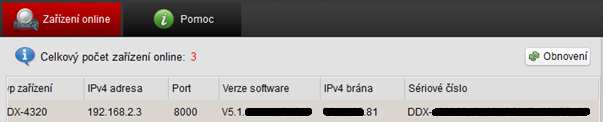

4 2. Připojení do sítě Pro vyhledání a konfiguraci kamery na síti (LAN) připojte kameru do sítě LAN. Do počítače nainstalujte program DINOX Finder pro vyhledání kamer DINOX na síti. Příklad zapojení kamery v síti: PC Kamera Switch Pomocí programu DINOX Finder změňte IP adresu kamery pro přístup pomocí webového prohlížeče. A. Pro získání IP adresy a dalších informací o zařízení můžete použít tyto možnosti: - Pomocí programu DINOX Finder, který automaticky vyhledá kamery na síti a zobrazí jejich IP adresy a základní informace (název zařízení, sériové číslo, verzi software, ) - Pomocí DINOX VMS si můžete zobrazit veškeré online zařízení DINOX na síti. Více informací naleznete v příručce k softwaru DINOX VMS. B. Změňte IP adresu a masku na stejný rozsah jako je Váš počítač. - Vyhledání zařízení na síti automaticky Po spuštění programu DINOX Finder automaticky prohledá síť a zobrazí online kamery. Toto vyhledávání se opakuje každých 15 vteřin. NVR

5 Změna informací zařízení: 1. Vyberte kameru, u které chcete změnit nastavení 2. Změňte potřebné nastavení kamery (IP adresa, maska, brána, atd.) 3. Vložte heslo administrátora a klikněte na Uložit. Otevřete webový prohlížeč a do adresního řádku vložte IP adresu kamery. Po přihlášení se zobrazí živý obraz z kamery. Pozn.: - Výchozí IP adresa kamer je Výchozí jméno je admin a heslo 12345

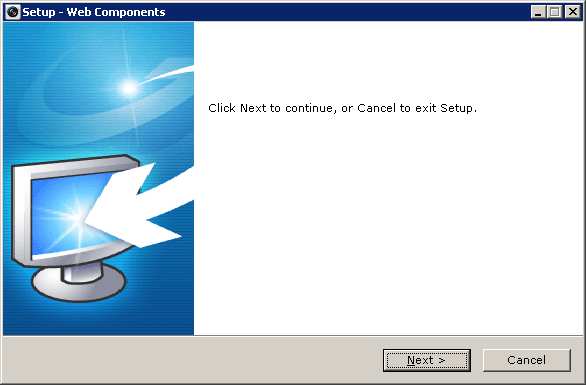

6 3. Přístup pomocí webového prohlížeče Požadavky na systém: Operační systém: Microsoft Windows XP SP1 nebo novější / Vista / Win7 / Server 2003 / Server bit CPU: Intel Pentium IV 3.0 GHz nebo vyšší RAM: 1 GB nebo více Zobrazení: 1024x768 nebo vyšší Webový prohlížeč: Internet Explorer 7.0 nebo novější, Apple Safari 5.02 nebo novější, Mozilla Firefox 3.5 nebo novější a Google Chrome 8 nebo novější 1. Spusťte internetový prohlížeč 2. Do adresního řádku internetového prohlížeče vložte IP adresu zařízení (výchozí ) a stiskněte enter. 3. Vložte uživatelské jméno a heslo. Výchozí uživatelské jméno je admin a heslo Klikněte na tlačítko Přihlásit 5. Pro zobrazení živého streamu nainstalujte plug-in.

7

8 4. Přístup pomocí DINOX VMS Nainstalujte program DINOX VMS, který lze stáhnout ze stránek Pro informace jak pracovat se softwarem DINOX VMS najdete v příručce DINOX VMS uživatelský manuál. Pro zobrazení kamer pomocí mobilního telefonu nainstalujte software DINOX VMS do mobilního telefonu.

9 5. Živé zobrazení Stránka živého zobrazení Živé zobrazení slouží k zobrazení obrazu kamery ve webovém prohlížeči. Ovládání PTZ a nastavení parametrů videa. Popis hlavní stránky živé zobrazení - Živé zobrazení kamery. 1. Lišta hlavního menu Pro změnu funkce vyberte vhodnou záložku 2. Okno živého zobrazení 3. Panel nástrojů Funkce živého zobrazení jako např. ovládání zvuku, zachycení obrázku, spuštění lokálního nahrávání, atd. 4. Ovládání PTZ Otáčení kamery, přiblížení, oddálení, ostření, ovládání clony, nastavení a vyvolání preset pozice, atd. 5. Parametry živého zobrazení Nastavení velikosti živého zobrazení, výběr streamu, atd.

10 Spuštění živého zobrazení V režimu živého zobrazení klikněte na ikonu na liště panelu nástrojů pro zobrazení živého náhledu kamery. Popis funkcí: Tlačítko Popis / Spuštění/zastavení živého přenosu Uložení snímku kamery / Spuštění/zastavení lokálního nahrávání Zapnutí/vypnutí zvuku, nastavení hlasitosti / Zapnutí/vypnutí obousměrného zvuku / Zapnutí/vypnutí digitálního zoomu Pozn.: Pokud chcete využívat obousměrný přenos zvuku, ujistěte se, že je nastavený stream na typ Video & Audio v nastavení. Zobrazení na celou obrazovku Obraz kamery můžete zobrazit dvojklikem na celou obrazovku. Opětovným dvojklikem se dostanete zpět na zobrazení v okně prohlížeče. Manuální nahrávání a zachycení snímku obrazovky V živém zobrazení klikněte na formátu JPEG. pro zachycení aktuálního snímku do počítače. Obrázek se ukládá ve V živém zobrazení klikněte na pro spuštění lokálního nahrávání. Cestu pro ukládání souborů můžete nastavit v záložce Konfigurace -> Místní konfigurace. Ovládání PTZ Na stránce živého zobrazení klikněte na pro zobrazení panelu pro ovládání PTZ.

11 Pro otáčení kamerou použijte PTZ růžici. Tlačítko Popis Přiblížení / oddálení Ostření Ovládání clony Ovládání světla (IR přísvitu) Stěrač Automatické ostření Obnova nastavení objektivu Rychlost otáčení Nastavení a vyvolání preset pozice Vytvoření preset pozice 1. Vyberte kliknutím preset pozici 2. Posuňte kameru na požadované místo pro preset pozici. 3. Klikněte na pro uložení preset pozice. 4. Pro smazání preset pozice klikněte na Můžete vytvořit až 128 preset pozic. Vyvolání preset pozice Pro vyvolání preset pozice klikněte na požadované číslo preset pozice a klikněte na. Konfigurace živého zobrazení V režimu živého zobrazení si můžete vybrat typ streamu a upravit velikost obrazu. - Klikněte na nebo pro zobrazení hlavního nebo sub streamu z kamery - Klikněte na pro změnu velikosti zobrazení na 4:3, 16:9, originální velikost nebo automatickou velikost

12 6. Přehrávání 1. Klikněte na pro přechod do režimu přehrávání Vyberte datum a klikněte na. Klikněte na pro spuštění souboru záznamu.

13 Ovládací panel přehrávání: Tlačítko Funkce Tlačítko Funkce Přehrát Zachycení obrazovky Pozastavit / Střih videa Zastavit Ovládání zvuku Zrychlit Zpomalit Přehrávání po jendom snímku Stažení videosouboru Stažení obrázků / Digitální přiblížení Pro přesné vyhledání dle času můžete posunout myší na daný čas nebo vybrat čas manuálně
