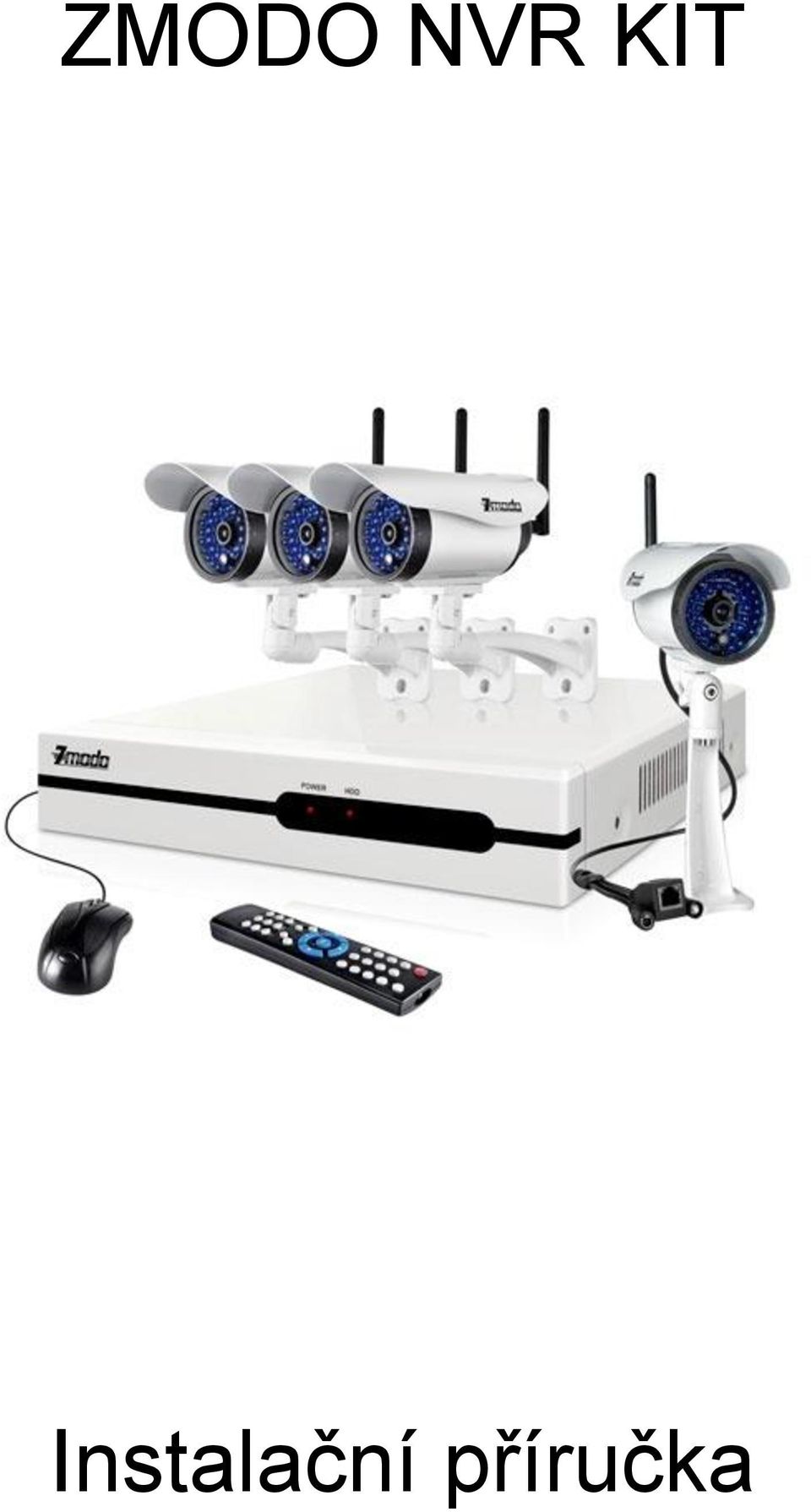

1 ZMODO NVR KIT Instalační příručka

KROK 1 1. Zkontrolujte si obsah balení ZMODO NVR Kitu: NVR server 4 x IP kamera Napájecí adaptéry pro IP kamery LAN kabel CD se softwarem Příručka ( ke stažení na www.umax.cz) 2.

2 KROK 1 1. Zkontrolujte si obsah balení ZMODO NVR Kitu: NVR server 4 x IP kamera Napájecí adaptéry pro IP kamery LAN kabel CD se softwarem Příručka ( ke stažení na 2. Získejte následující základní informace o konfiguraci sítě na vašem routeru Chcete-li zjistit IP adresa segmentu, výchozí bránu a masku podsítě, budete muset Otevřít příkazový řádek v počítači se systémem Windows, který je připojen ke stejnému routeru, jako vaše NVR a IP kamery. Otevřete si příkazový řádek stisknutím klávesy Windows a současně podržte klávesu R. Napište "cmd" v řádku a stiskněte "Enter." V novém okně, které se objeví, zadejte "ipconfig" a stiskněte tlačítko "Enter". Poznamenejte si vašeho IPv4 adresu, masku podsítě a výchozí bránu. Budete tuto informaci potřebovat později.

se systémem Windows, který je připojen ke stejnému routeru, jako vaše NVR a IP kamery. Otevřete si příkazový řádek stisknutím klávesy Windows a současně podržte klávesu R.

3 KROK 2 Nastavení ActiveX 1. Spusťte aplikaci Internet Explorer z počítače se systémem Windows, který je připojen ke stejnému směrovači/ routeru, jako NVR a IP kamery. 2. Klikněte na ikonu menu v pravém horním rohu, pak vyberte "Možnosti Internetu." 3. Na stránce "Možnosti Internetu", klikněte na záložku "Zabezpečení". 4. Na kartě "Zabezpečení", klikněte na "Vlastní úroveň..." 5. Zobrazí se seznam položek, které lze nastavit buď Povolit, Zakázat nebo Dotázat se. Vidíte-li možnost povolit ActiveX filtrování v horní části seznamu, změňte tuto volbu na zakázat (disable) 6. Přejděte dolů, až uvidíte následující tři položky, změňte všechny tři z těchto položek na dotázat se: Stahovat podepsané ovládací prvky ActiveX Stahovat nepodepsané ovládací prvky ActiveX Inicializace a ovládací prvky ActiveX skriptu nejsou označeny jako bezpečné pro skriptování 7. Klikněte na tlačítko "OK" a pak klepněte na tlačítko "Použít" na stránce Možnosti Internetu k uložení změn, které jste provedli.

Zobrazí se seznam položek, které lze nastavit buď Povolit, Zakázat nebo Dotázat se. Vidíte-li možnost povolit ActiveX filtrování v horní části seznamu, změňte tuto volbu na zakázat (disable) 6.

Vložte CD se softwarem do počítače se systémem Windows, který je připojen ke stejnému routeru jako je připojená IP kamera. 3. Spusťte program IPC Search z disku CD se softwarem.

4 Pozn: Tyto kroky je třeba provést na každém počítači, který používáte pro přístup k on-line kamerám. KROK 3 Nastavení Wireless sítě pro IP kamery 1. Připojte jednu IP kameru do prázdného LAN portu na vašem bezdrátovém routeru pomocí přiloženého CAT5 síťového kabelu. 2. Vložte CD se softwarem do počítače se systémem Windows, který je připojen ke stejnému routeru jako je připojená IP kamera. 3. Spusťte program IPC Search z disku CD se softwarem. IPC Search vyhledá připojené IP kamery v místní síti. Tovární výchozí nastavení ze čtyř IP kamer je , , , Klikněte dvakrát na IP kameru, kterou chcete konfigurovat a vstoupíte do nabídky IPC Config 5. V tabulce Networking nabídky IPC Config, budete muset změnit nastavení kamery, aby odpovídaly nastavení vašeho routeru: V poli IP, zadejte stejnou IP adresu, které se objevily jako IPv4 adresa vašich výsledcích ipconfig, ale poslední tři číslice změňte na větší hodnotu, jako je např Každá IP kamera musí mít jinou sadu posledních tří číslic adresy v poly IP. V poli Gateway napište stejnou hodnotu, která se objevily jako výchozí brána ve výsledcích příkazu ipconfig. V poli Sub Mask napište stejnou hodnotu čísel, které se objevily jako maska podsítě ve výsledcích příkazu ipconfig.

5 Klikněte na " Uložit", pak klikněte na červené pole x k ukončení IPC Config. 6. Dále, otevřete prohlížeč Internet Explorer a otestujte připojení kamer. Zadejte IP adresu, z nabídcky IPC Config do prohlížeče Internet Explorer, včetně na přední části IP adresy. adresa, kterou zadáte do prohlížeče Internet Explorer by měla vypadat např takto : 7. Když vás Internet Explorer vyzve k povolení doplňku add-ons, klikněte na "Povolit " pro spuštění potřebné ovládacího prvku ActiveX. 8. Pokud Internet Explorer nemůže zobrazit webovou stránku, jděte zpět do IPC Search a opakujte kroky 4-6 a zkuste zadat jinou sadu tří číslic v posledním segmentu IP adresy uložte novou IP adresu. Pokud prohlížeč načítá webovou stránku déle než dvě, otevřete novou kartu v internet Exploreru a zkuste zadat stejnou IP adresu v adresním řádku v nové záložce. ( Výchozí uživatelské jméno je admin a heslo : Jakmile jste připojeni přes kabel ke kamerám,jděte zpět na IPC Search a poklepejte na IP kameru a klikněte na záložku " Wifi ". Zaškrtněte pole WiFi pro bezdrátové připojení na internet. Nastavte pole IP address, maska podsítě a gateway tak, aby odpovídala nastavení, která se zobrazují na kartě Networking v IPC Config.

adresa, kterou zadáte do prohlížeče Internet Explorer by měla vypadat např takto : http://192.168.1.211 7.

6 10. Klepněte na tlačítko "Refresh" a dostupné WiFi sítě se objeví na seznamu. Dvakrát klikněte na název Wifi sítě pro vstup do menu WIFI nastavení bezdrátové sítě. Z tohoto menu, zadejte Wifi heslo a klikněte na "Vytvořit připojení. " 11.. Klepněte na tlačítko "Aktualizovat" v menu nastavení WIFI bezdrátové sítě na kartě, kamera by nyní měla zobrazit Stav připojení: Připojeno. Možná budete muset klepnout na tlačítko "Aktualizovat" více než jednou dokud se neobjeví Connection Status : Připojeno. Nyní můžete odstranit síťový kabel od kamery fotoaparátu a kamera nyní již bude komunikovat s routerem bezdrátově. 12. Pokud IP adresa kamery (jak je zobrazen v IPC Search programu), se vrátí zpět na výchozí nastavení, opakujte kroky Výše uvedený postup opakujte pro všechny kamery,které budete ctít nastavit jako wireless. KROK 4 Nastavení NVR 1. Zapněte NVR a připojte NVR do prázdného portu LAN na routeru pomocí přiloženého CAT síťového kabelu, a spusťte program IPC Search z počítače se systémem Windows, který je připojen ke stejnému routeru jako NVR a IP kamery 2. IPC Search program vyhledá NVR, který je připojen k routeru.výchozí nastavení z výroby NVR je Dvakrát klikněte na NVR a otevřete nabídku IPC Config. 3: V nabídce IPC Config budete muset změnit nastavení NVR, aby odpovídaly nastavení routeru: V poli IP, napište stejnou IP adresu, která se objevila jako IPv4 adresa ve výsledcích ipconfig, ale označte poslední tři číslice větší hodnotou. V poli Gateway napište stejné číslo, které se objevily jako výchozí brána na výsledcích příkazu ipconfig (KROK 1) V poli Sub Mask napište stejnou hodnotu také, jako se objevila jako maska podsítě ve výsledcích ipconfig 4. Klepněte na tlačítko "Save" pro uložení nastavení. Poté si zapište tuto IP adresu, kterou budete muset zadat do prohlížeče Internet Explorer, aby jste vstoupil do uživatelského rozhraní NVR.

. Klepněte na tlačítko "Aktualizovat" v menu nastavení WIFI bezdrátové sítě na kartě, kamera by nyní měla zobrazit Stav připojení: Připojeno.

7 KROK 5 Připojení IP kamer k NVR 1. Před připojením IP kamery a NVR, ujistěte se, že všechny IP kamery jsou připojeny ke zdroji napájení a nakonfigurovali jste IP adresy v předchozích krocích. 2. Zapněte NVR, uvidíte rozhraní pro přihlášení, napište jméno a heslo (Výchozí je admin a heslo ) 3. Klikněte na ikonu jednoduché konfigurace vlevo a klikněte na ikonu "přidat nebo odstranit vzdálené IPC zařízení" (v pořadí třetí) v následujícím rozhraní. 4. Klikněte na "automaticky přidat zařízení" na ikonu pro automatické vyhledávání IP kamer v síti. Systém automaticky přidá až čtyři kamery najednou. Počkejte několik sekund a poté se zobrazí video z kamer na obrazovce

Zapněte NVR, uvidíte rozhraní pro přihlášení, napište jméno a heslo (Výchozí je admin a heslo 111111) 3.

8 6. Klikněte na ikonu "Povolit automatické přidání" a potom klepněte na tlačítko "uložit", čímž uložíte parametry těchto IP kamer na NVR. Zobrazí se zpráva "Parametry byly úspěšně uloženy" KROK 6 Zobrazení kamer v Internet Exploreru 1. Otevřete prohlížeč Internet Explorer a vyzkoušejte připojení k NVR. Zadejte IP adresu NVR serveru ( opsanou z IPC Config) do prohlížeče Internet Explorer a to včetně na přední části IP adresy. Adresa by měla vypadat podobně jako tento: 2. Když aplikace Internet Explorer zobrazí výzvu, k povolení doplňku, klikněte na "Povolit" pro spuštění ovládacího prvku ActiveX. 3. Pokud prohlížeč naíčítá déle než dvě minuty bez přechodu na webovou stránku, otevřete novou záložku v aplikaci Internet Explorer a zkuste zadat stejnou IP adresy v adresním řádku. (Výchozí uživatelské jméno je admin, výchozí heslo je ) 4. Po přihlášení do NVR z prohlížeče Internet Explorer, klikněte na jeden z bílích prázdných čtverců a dále poklepejte na jednu z kanálů na na levé straně obrazovky k určení konkrétní kamery, která se má zobrazit. Čtverec kamery je nyní vyznačen v oranžové barvě. Opakujte tento krok pro všechny zbývající kamery.

Zadejte IP adresu NVR serveru ( opsanou z IPC Config) do prohlížeče Internet Explorer a to včetně http:// na přední části IP adresy. Adresa by měla vypadat podobně jako tento: http://192.168.1.222 2.
