Pokyny k instalaci pro LED příslušenství plotového prkna Silvadec www.silvadec.com / info@silvadec.com / tel.: +33 (0)2.97.45.09.

LED příslušenství pro plot SILVADEC je možné upevňovat POUZE sloupky a příslušenstvím určeným pro ploty SILVADEC. Pokud nebudou níže uvedené instrukce dodrženy, neponeseme zodpovědnost.

PŘEHLED PLOTOVÉHO LED PŘÍSLUŠENSTVÍ SILVADEC FLEXIBILNÍ LED pásek 2,00 m 12 V 5 W/m (s 2,00 m přívodem a voděodolnou přípojkou) Prodlužovací kabel 4,00 m 12 V 5 W/m (se samčími a samičími

pásků o délce 2 m. Pokud je to nutné, použijte k připojení pásků k transformátoru dodané 4,00 m prodlužovací kabely.

Poznámka: Pokud zdroj napájení LED napájí pouze 1 až 2 LED pásky, opatřete každou nepoužívanou vícenásobnou zásuvku záslepkou.

1 Pokyny k instalaci pro LED příslušenství plotového prkna Silvadec / info@silvadec.com / tel.: +33 (0) Před zahájením instalace na místo důrazně doporučujeme, abyste si přečetli tento dokument a pochopili veškeré etapy instalace. LED příslušenství pro plot SILVADEC je možné upevňovat POUZE sloupky a příslušenstvím určeným pro ploty SILVADEC. Pokud nebudou níže uvedené instrukce dodrženy, neponeseme zodpovědnost. Rozptylový pásek, flexibilní LED pásek, přívod energie a transformátor (včetně kabelů a přípojek) jsou navrženy k venkovnímu použití. PŘEHLED PLOTOVÉHO LED PŘÍSLUŠENSTVÍ SILVADEC FLEXIBILNÍ LED pásek 2,00 m 12 V 5 W/m (s 2,00 m přívodem a voděodolnou přípojkou) Prodlužovací kabel 4,00 m 12 V 5 W/m (se samčími a samičími voděodolnými konektory) Rozptylový pásek mm (z bílého plastu) ZDROJ NAPÁJENÍ LED 36 W, 220 V / 12 V (s přívody a přípojkami) Jednotku přívodu energie LED lze použít k napájení až 3 LED pásků o délce 2 m. Pokud je to nutné, použijte k připojení pásků k transformátoru dodané 4,00 m prodlužovací kabely. Toto příslušenství je NUTNÉ sestavit podle instrukcí uvedených v tomto dokumentu. Poznámka: Pokud zdroj napájení LED napájí pouze 1 až 2 LED pásky, opatřete každou nepoužívanou vícenásobnou zásuvku záslepkou. Tato LED sada je navržena k instalaci na ploty SILVADEC ve dvou možných konfiguracích: LED OSVĚTLENÍ NA SLOUPKU PLOTU LED LIŠTA LED lišta se skládá z flexibilního LED pásku o délce 2,00 m, prodlužovacího kabelu o délce 4,00 m, rozptylového pásku a hliníkového profilu na LED lištu o délce 1,73 m. POZN.: pokud lištu instalujete na nejvyšší možné místo (nad poslední prkno), musíte zakoupit sadu 2 konektorů, která se prodává zvlášť. (viz. str. 5). SCHÉMA ZAPOJENÍ PRO INSTALACI LED SESTAVY NA PLOT Konektor IP 68 LED pásek Zástrčka Transformátor IP 67 Prodlužovací kabel 4,00 m IP 68 1,50 m 1,00 m Elektrické svazky IP 68 1 vstup / 3 výstupy 2,00 m PU 22V5 CZ str. 1/5

1. FÁZE PŘÍPRAVA LED PŘÍSLUŠENSTVÍ POZOR: Při manipulaci s LED páskem buďte velmi opatrní, aby nedošlo k poškození silikonu. Takové poškození by mohlo způsobit mírné barevné rozdíly mezi 2 LED.

Jakmile určíte délku příslušenství, můžete LED pásek a rozptylový pásek seříznout na požadovanou délku.

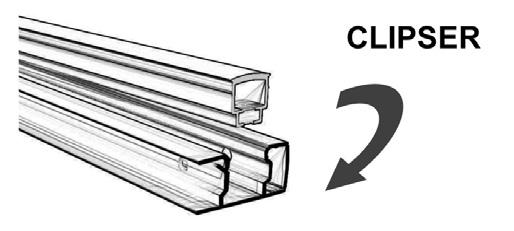

1-2 1-3 SEJMĚTE flexibilní plastový uzávěr LED pásku (NEVYHAZUJTE HO). VLOŽTE flexibilní LED pásek co možná nejvíce do rozptylového pásku.

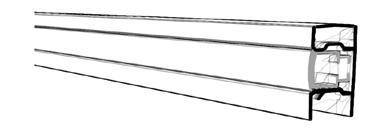

Rozptylová lišta LED 1-4 Nůžkami odstřihněte na místech označených logem (po 5 cm) část LED pásku, která je mimo rozptylový pásek, aby jeho konec vyčníval z rozptylového pásku co nejméně.

2 1. FÁZE PŘÍPRAVA LED PŘÍSLUŠENSTVÍ POZOR: Při manipulaci s LED páskem buďte velmi opatrní, aby nedošlo k poškození silikonu. Takové poškození by mohlo způsobit mírné barevné rozdíly mezi 2 LED Přizpůsobení délky LED příslušenství na plot bylo navrženo tak, aby ho bylo možné přizpůsobit všem možným konfiguracím. Jakmile určíte délku příslušenství, můžete LED pásek a rozptylový pásek seříznout na požadovanou délku. Například pro instalaci na příčník bude nutné seříznout rozptylový pásek na stejnou délku jako příčník (1,73 m). Rozptylový pásek seřízněte pilou na dřevo nebo na kov SEJMĚTE flexibilní plastový uzávěr LED pásku (NEVYHAZUJTE HO). VLOŽTE flexibilní LED pásek co možná nejvíce do rozptylového pásku. Možná bude nutné použít silikonový lubrikant, aby bylo vkládání snazší. V KAŽDÉM PŘÍPADĚ musí být LED ORIENTOVÁNY směrem k rozptylové liště (viz schémata). Rozptylová lišta LED 1-4 Nůžkami odstřihněte na místech označených logem (po 5 cm) část LED pásku, která je mimo rozptylový pásek, aby jeho konec vyčníval z rozptylového pásku co nejméně. Pro instalaci LED příslušenství na sloupek přejděte na 2. fázi a pro instalaci na příčník přejděte přímo na 3. fázi FÁZE INSTALACE NA SLOUPEK Jakmile sestavíte podsestavu, UPNĚTE nebo NASUŇTE rozptylový pásek do jednoho z dostupných žlábků. Toto příslušenství lze stejně tak upevnit na sloupek odolný větru 70x70 a na úhlový sloupek (viz schéma níže) nebo na sloupek odolný větru 3 v 1. NASUNUTÍ SLOUPEK ODOLNÝ PROTI VĚTRU PÁSEK V KONTAKTU SE ZEMÍ PÁSEK V KONTAKTU SE SLOUPKOVOU PODPĚROU NEBO ÚHLOVÝ SLOUPEK UPNUTÍ POZN.: U řady hliníkového příslušenství v hladkém provedení sestupuje rozptylový pásek na úroveň země. Vkládá se tak do sloupkové podpěry. U řady hliníkového příslušenství v pískovaném provedení má rozptylový pásek podporu na sloupkové podpěře a musíte ho tedy zkrátit na vhodnou délku. 2-2 VLOŽTE uzávěr na sloupek. Tuto činnost je nutné provést ručně. V případě nutnosti použijte ke správnému tlaku na krytku gumovou paličku (nebo kladivo s dřevěným klínem) (důrazně nedoporučujeme použití jakéhokoli ostrého nástroje, který by mohl poškodit nátěr). Neumisťujte krytku na sloupek mechanicky. DŮLEŽITÉ: ujistěte se, že krytku na sloupek umisťujete správně: čtyři přídržné háky krytky musí být upevněny na středové žebro lišty. Podpůrný hák Středové žebrování 3. FÁZE INSTALACE NA LED LIŠTU 3-1 Po zkrácení plastového pásku na stejnou délku, jakou má LED lišta, UPEVNĚTE nebo NASUŇTE rozptylový pásek do připraveného otvoru. KLIP NEBO NASUNUTÍ 3-2 Viz relevantní pokyny v závislosti na zvolené konfiguraci plotu: LED lišta ve spodní poloze LED lišta ve střední poloze LED lišta v horní poloze Viz fáze 3-3 Viz fáze 3-4 Viz fáze 3-5 PU 22V5 CZ s. 2/5

DŮLEŽITÉ Vkládání profilu s LED lištou do panelu plotu mění výšku stohování prken. Aby stoh nepřesáhl výšku sloupků, je nutné tuto změnu výšky kompenzovat.

U zabudovaných sloupků budou hloubka pro zabudování malá, aby se zvýšila výška sloupků nad zemí a kompenzovalo přečnívání LED lišty.

3 DŮLEŽITÉ Vkládání profilu s LED lištou do panelu plotu mění výšku stohování prken. Aby stoh nepřesáhl výšku sloupků, je nutné tuto změnu výšky kompenzovat. Nabízejí se dvě možné metody v závislosti na typu instalace sloupků (zabudované nebo na sloupkových podpěrách). U zabudovaných sloupků budou hloubka pro zabudování malá, aby se zvýšila výška sloupků nad zemí a kompenzovalo přečnívání LED lišty. U každého typu instalace příčníku (krok 3-3, 3-4 a 3-5 tohoto dokumentu) je změna hloubky zabudování daná. Pamatujte, že u panelu s několika LED lištami bude nutné vzít v úvahu počet příčníků a spočítat zmenšení hloubky zabudování. Tento způsob doporučujeme pro zvětšení výšky sloupku až o dva příčníky na stejném panelu. Rovněž také doporučujeme způsob zaříznutí prkna popsaný níže. Je-li způsob zmenšení hloubky zabudování použit pro tři nebo více příčníků, odolnost plotového panelu vůči větru již nebude zajištěna. Při instalaci sloupků na sloupkové podpěry již není možné zvyšovat výšku sloupku. Proto musí být prkno z kompozitního dřeva uříznuto na podél, aby se snížili výška stohování prken. U každého typu instalace prken (kroky 3-3, 3-4 a 3-5 tohoto dokumentu) bude uvedena výška, na kterou má být prkno zaříznuto. Řezání prkna na podél Prkno NEZAŘÍZNUTÉ LED lišta v dolní poloze Sundejte vyjímatelnou lištu: Zmenšete hloubku zabudování o 45 mm oproti standardu 500 mm, abyste kompenzovali výšku příčníku. nad zemí: 1,86 m Pokrač. Zmenšete výšku prkna o 45 mm uříznutím dolní části prkna podélně, abyste kompenzovali výšku příčníku. Příčník musí sedět na obou stranách sloupkových podpěr. Prkno z kompozitního dřeva LED lišta LED lišta ve středové poloze Sundejte vyjímatelnou lištu: Vyjímatelná lišta k sundání PU 22V5 CZ str. 3/5

4 Zmenšete hloubku zabudování o 34 mm oproti standardu 500 mm, abyste kompenzovali výšku příčníku. nad zemí: m Pokrač. Zmenšete šířku prkna o 34 mm uříznutím dolní části horního prkna nebo horní části dolního prkna podélně. Pamatujte, že pokud chcete příslušenství dokonale vycentrovat, budete muset zaříznout dolní A horní prkna, a to obě o 17 mm) LED lišta v horní poloze DŮLEŽITÉ: k instalaci LED lišty na nejvyšší možné místo nad poslední prkno musíte vložit konektor a šroub (sada 2 konektorů prodávaná zvlášť) do každého konce příčníku a celou sestavu do drážky ve sloupku. Zmenšete hloubku zabudování o 45 mm oproti standardu 500 mm, abyste kompenzovali výšku příčníku. nad zemí: 1,86 m Zmenšete šířku prkna o 45 mm uříznutím horní části prkna podélně, abyste kompenzovali výšku příčníku. PU 22V5 CZ str. 4/5

VLASTNOSTI SVĚTLA LED PŘÍSLUŠENSTVÍ PRO PLOTOVÉ PRKNO SILVADEC Typ LED SMD 3528 Barva Barevná teplota (CCT) Jmenovitý světelný tok Jmenovitá světelná účinnost Klasifikace energetické účinnosti

5 VLASTNOSTI SVĚTLA LED PŘÍSLUŠENSTVÍ PRO PLOTOVÉ PRKNO SILVADEC Typ LED SMD 3528 Barva Barevná teplota (CCT) Jmenovitý světelný tok Jmenovitá světelná účinnost Klasifikace energetické účinnosti Spotřeba energie Životnost LED modulu Bílá K 7-8 Lm 90 Lm/W A 10 kwh / h h ÚDRŽBA A PÉČE Před čištěním zařízení vždy VYPNĚTE a ODPOJTE. Rozptylový pásek je polymerový produkt, který nevyžaduje žádnou speciální údržbu. Nicméně, je-li pásek mimořádně znečištěný, lze jej vyčistit klasickým nekorozivním čisticím přípravkem. V tom případě není nutné demontovat pásek ze sloupku. K čištění nepoužívejte vysokotlaký čistič. LIKVIDACE Likvidace starého zařízení Tento symbol, přeškrtnutá popelnice na kolečkách, znamená, že produkt je v souladu s evropskou směrnicí 2002/96/ES. Elektrické součástky je nutno likvidovat odděleně do odpadních nádob určených k danému účelu a typu odpadu vaším výborem. Likvidace podle těchto pokynů pomůže omezit dopady na životní prostředí a zdraví. Další informace k likvidaci světelného zařízení vám podá váš místní výbor, středisko sběru odpadu nebo obchod, kde jste tento produkt zakoupili. PU 22V5 CZ str. 5/5
