Portoforte 170. Montážní návod

Rozměr: px

Začít zobrazení ze stránky:

Download "Portoforte 170. Montážní návod"

Ivo Veselý
před 8 lety
Počet zobrazení:

1 Portoforte 170 Montážní návod Stav 03/2012

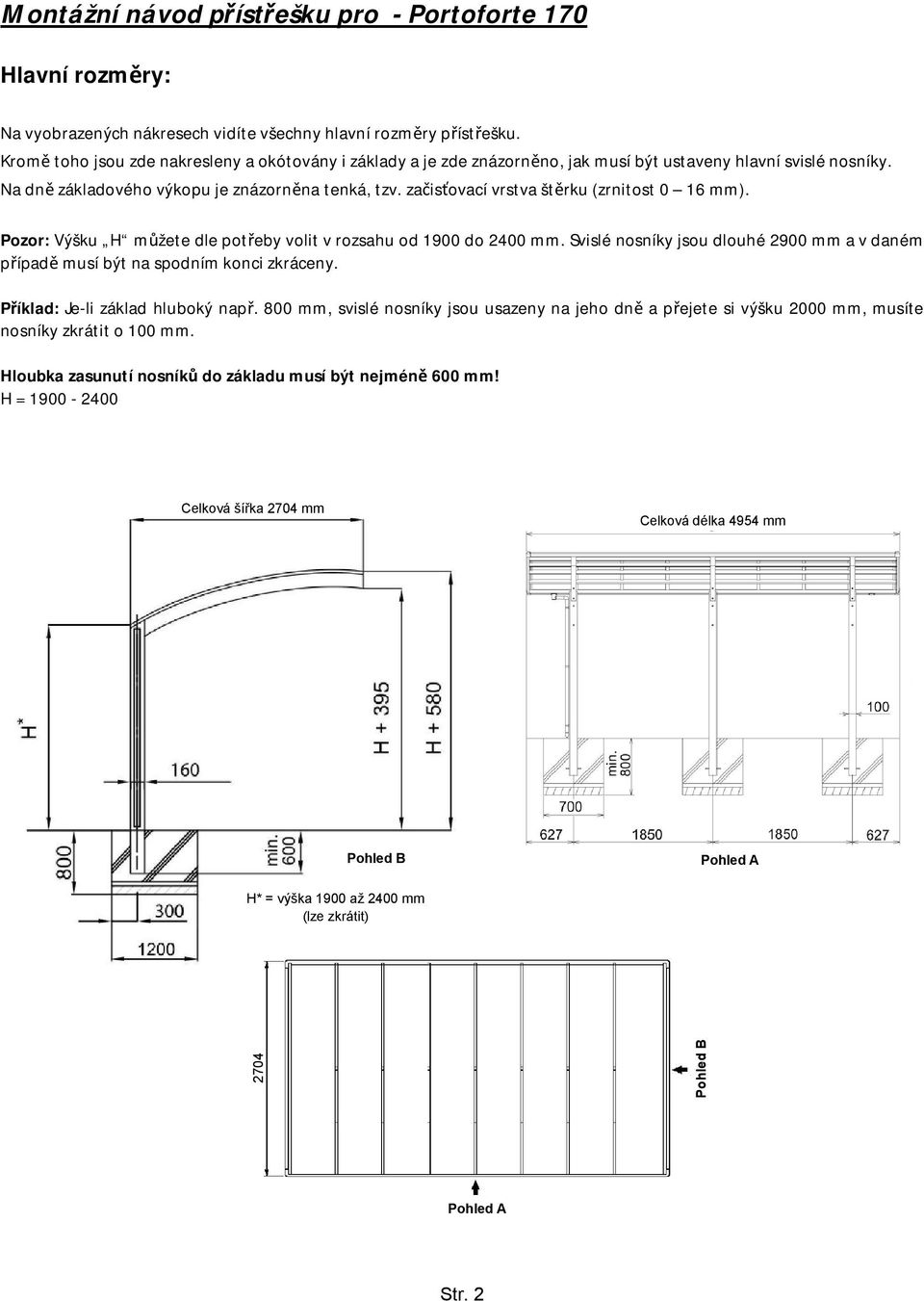

2 Montážní návod přístřešku pro - Portoforte 170 Hlavní rozměry: Na vyobrazených nákresech vidíte všechny hlavní rozměry přístřešku. Kromě toho jsou zde nakresleny a okótovány i základy a je zde znázorněno, jak musí být ustaveny hlavní svislé nosníky. Na dně základového výkopu je znázorněna tenká, tzv. začisťovací vrstva štěrku (zrnitost 0 16 mm). Pozor: Výšku H můžete dle potřeby volit v rozsahu od 1900 do 2400 mm. Svislé nosníky jsou dlouhé 2900 mm a v daném případě musí být na spodním konci zkráceny. Příklad: Je-li základ hluboký např. 800 mm, svislé nosníky jsou usazeny na jeho dně a přejete si výšku 2000 mm, musíte nosníky zkrátit o 100 mm. Hloubka zasunutí nosníků do základu musí být nejméně 600 mm! H = Celková šířka 2704 mm Celková délka 4954 mm Pohled B PohledA H* =výška 1900 až 2400 mm (lze zkrátit) 2704 PohledB PohledA Str. 2

začisťovací vrstva štěrku (zrnitost 0 16 mm). Pozor: Výšku H můžete dle potřeby volit v rozsahu od 1900 do 2400 mm.

3 Postup montáže: Nejprve se ujistěte, že máte všechny díly, uvedené v rozpisce!! Krok 1 Vykopejte základy o rozměrech podle vyobrazeného nákresu. Do základového výkopu přidejte přibližně 5 cm silnou začisťovací vrstvu štěrku se zrnitostí 0 16 mm. Krok 2 Zkraťte svislé nosníky (1) tak, aby byly do základových výkopů co nejvíce zasunuty a měly vámi požadovanou výšku H Krok 3 Propojte horní strany obou svislých nosníků (1) se střešními nosníky (3) pomocí obou spojek (2). Krok 4 Připravte si mezi oběma základy pomocí dřevěných hranolků 2 podložky (A) s roztečí přibližně 1800 mm, pomocí nichž vyrovnáte do vodorovné polohy pevný (např. 80 x 80 mm) ustavovací hranol (B). Tento ustavovací hranol musí být dlouhý asi 4,2m. Jeho vyrovnání zkontrolujte vodní váhou (C). Str. 3

Krok 2 Zkraťte svislé nosníky (1) tak, aby byly do základových výkopů co nejvíce zasunuty a měly vámi požadovanou výšku H Krok 3 Propojte horní strany obou svislých nosníků (1) se střešními

4 Krok 5 Do svislých nosníků (1) zasuňte zajišťovací kolíky (25). Pokud jste svislé nosníky zkracovali, takže v nich již nejsou původní připravené otvory pro zajišťovací kolíky, musíte pro každý kolík vyvrtat jednu díru ve vzdálenosti mm od spodního okraje nosníku. Kolíky zabezpečují ukotvení nosníků v betonu, tak aby z něj nemohly být vytaženy. Krok 6 Svislý nosník (1), po jehož protilehlé straně má stékat déšť, nejprve vložte s již namontovaným střešním nosníkem (3) do středu vykopaného základu, přičemž vzdálenost mezi zadní stranou nosníku a zadní stěnou základového otvoru by měla být 300 mm. Nejprve si, podle požadované výšky H, vypočtěte délku x a v této vzdálenosti upevněte šroubovou svěrkou dřevěný špalík (D). Konstrukci přesně vyrovnejte pomocí latí a šroubových svěrek. Druhý svislý nosník, na němž bude později upevněn dešťový svod, vyrovnejte stejným způsobem a špalíkem (D) si vyznačte vzdálenost x+15 mm. Vzdálenost mezi vnitřními stranami obou svislých nosníků musí být přesně 3600 mm. Střední nosník ve vzdálenosti 1750 mm ustavte do hloubky x+7,5. Str. 4

nosníku. Kolíky zabezpečují ukotvení nosníků v betonu, tak aby z něj nemohly být vytaženy.

5 Krok 7 Spojte nyní obě části, smontované v kroku 5 nejprve se zadním podélným profilem (5) a poté doplňte kostru konstrukce o přední podélný profil (4). Tím máte hotovou konstrukci z profilů, u které: a) je pevně vytýčena vzdálenost mezi svislými nosníky (1) b) a vzdálenost mezi střešními nosníky (3) Přirozeně musí být obě vzdálenosti stejné a konstrukce musí být srovnaná do pravého úhlu. Nyní můžete pomocí samořezných šroubů 4x13 mm (27) upevnit krytky nosníků (15) a pak je utěsnit (32). Krok 8 Vyplňte základy betonem pevnosti 350, který lehce upěchujte dřevěným hranolem. Pokud si přejete přídavné zpevnění základů, najdete potřebné instrukce v dodatku. Budete potřebovat asi 2 m 3 betonu. Beton nechte několik dnů vytvrdit. Str. 5

stejné a konstrukce musí být srovnaná do pravého úhlu. Nyní můžete pomocí samořezných šroubů 4x13 mm (27) upevnit krytky nosníků (15) a pak je utěsnit (32).

6 Krok 9 Závrtnými šrouby 4 x 25 mm (31) přišroubujte levý (6) a pravý (7) boční profil k přednímu (4) a zadnímu (5) podélnému profilu. Krok 10 Pak závrtnými šrouby 4 x 13 mm (27) přišroubujte podélné nosníky (8) ke střešním nosníkům (3), přičemž dbejte na to, aby příruba podélných nosníků s připravenými otvory směřovala k zadnímu podélnému nosníku. Str. 6

Krok 10 Pak závrtnými šrouby 4 x 13 mm (27) přišroubujte podélné nosníky (8) ke střešním

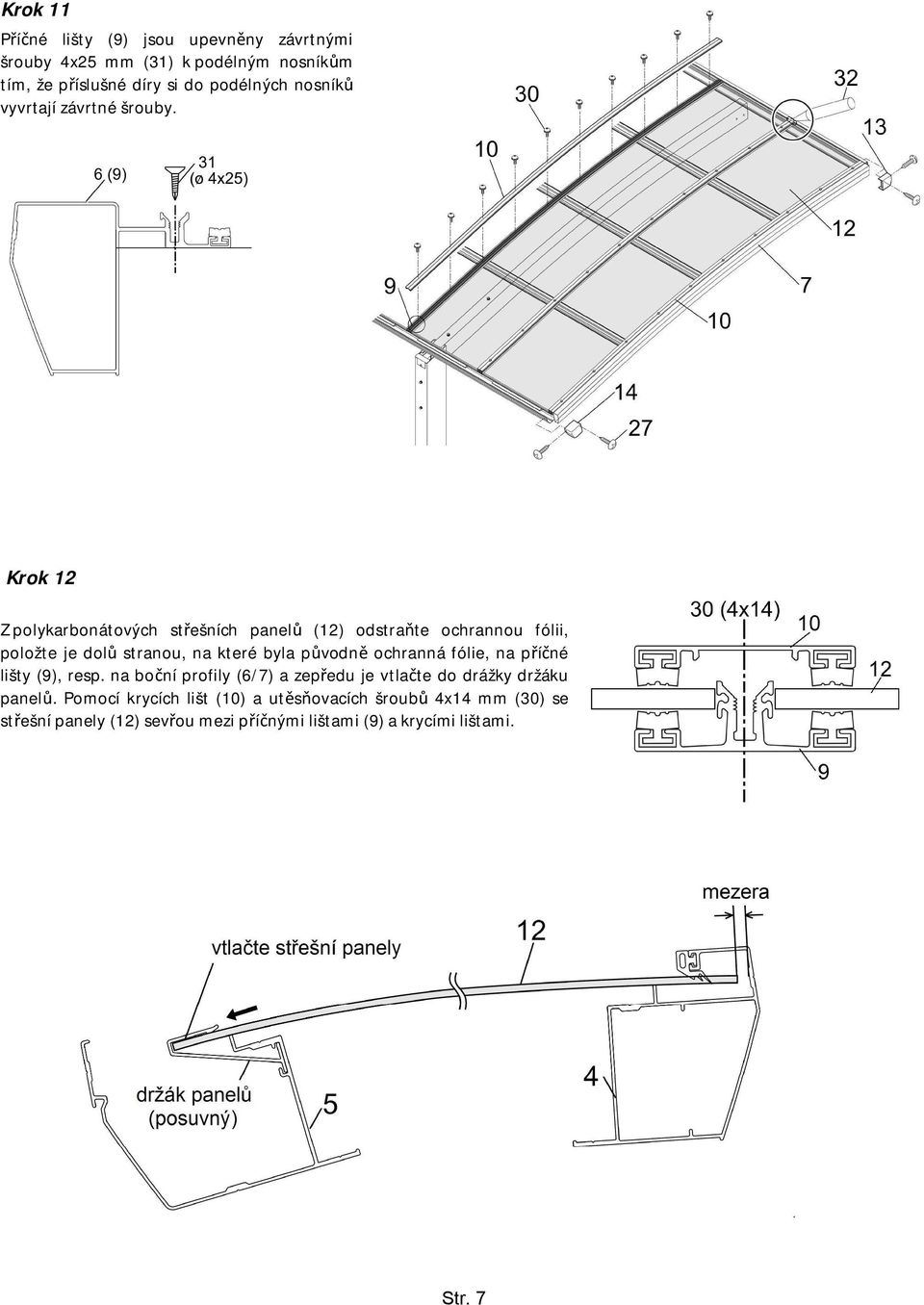

7 Krok 11 Příčné lišty (9) jsou upevněny závrtnými šrouby 4x25 mm (31) k podélným nosníkům tím, že příslušné díry si do podélných nosníků vyvrtají závrtné šrouby. Krok 12 Z polykarbonátových střešních panelů (12) odstraňte ochrannou fólii, položte je dolů stranou, na které byla původně ochranná fólie, na příčné lišty (9), resp. na boční profily (6/7) a zepředu je vtlačte do drážky držáku panelů. Pomocí krycích lišt (10) a utěsňovacích šroubů 4x14 mm (30) se střešní panely (12) sevřou mezi příčnými lištami (9) a krycími lištami. Str. 7

Krok 12 Z polykarbonátových střešních panelů (12) odstraňte ochrannou fólii, položte je dolů stranou, na které byla původně ochranná

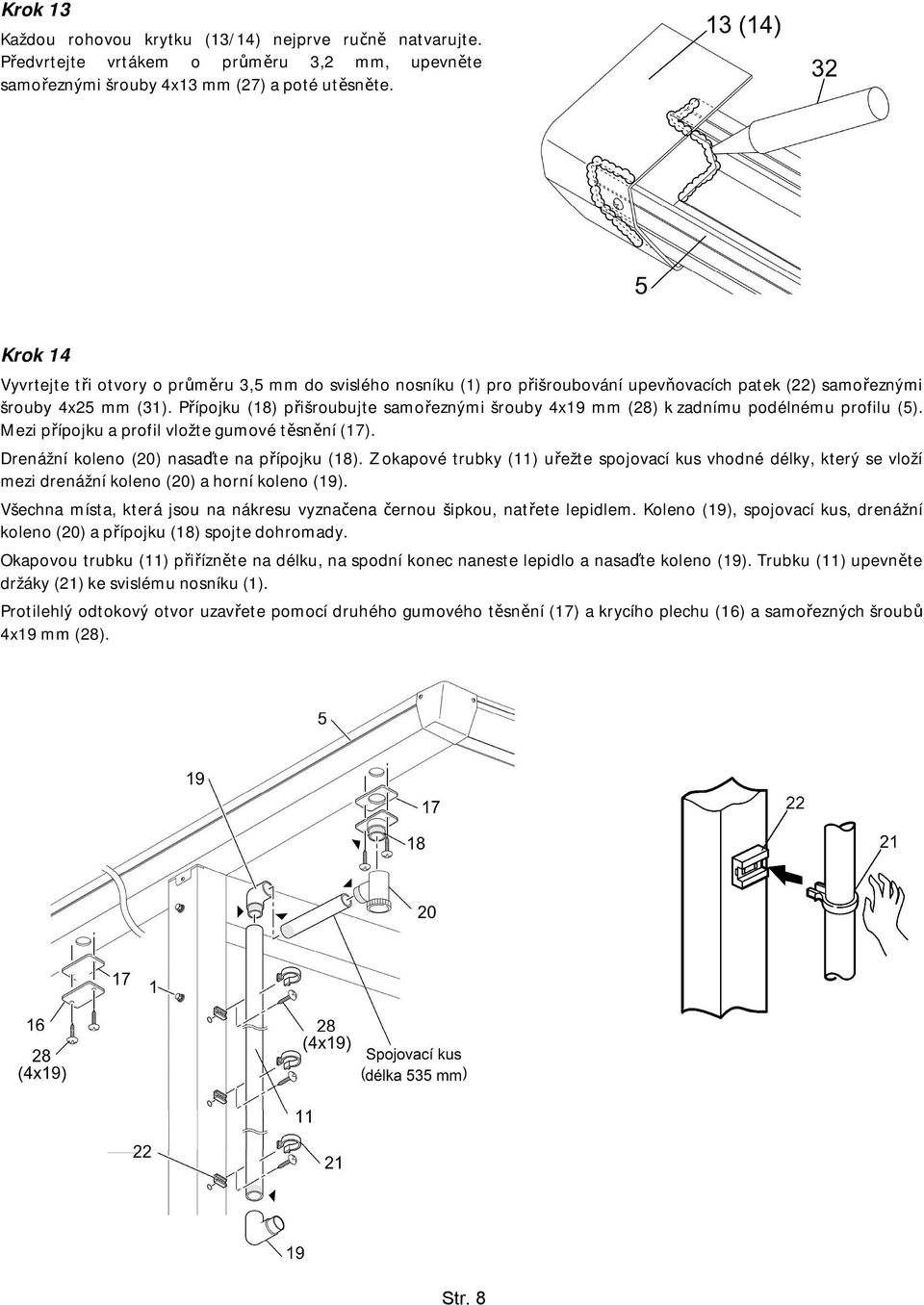

8 Krok 13 Každou rohovou krytku (13/14) nejprve ručně natvarujte. Předvrtejte vrtákem o průměru 3,2 mm, upevněte samořeznými šrouby 4x13 mm (27) a poté utěsněte. Krok 14 Vyvrtejte tři otvory o průměru 3,5 mm do svislého nosníku (1) pro přišroubování upevňovacích patek (22) samořeznými šrouby 4x25 mm (31). Přípojku (18) přišroubujte samořeznými šrouby 4x19 mm (28) k zadnímu podélnému profilu (5). Mezi přípojku a profil vložte gumové těsnění (17). Drenážní koleno (20) nasaďte na přípojku (18). Z okapové trubky (11) uřežte spojovací kus vhodné délky, který se vloží mezi drenážní koleno (20) a horní koleno (19). Všechna místa, která jsou na nákresu vyznačena černou šipkou, natřete lepidlem. Koleno (19), spojovací kus, drenážní koleno (20) a přípojku (18) spojte dohromady. Okapovou trubku (11) přiřízněte na délku, na spodní konec naneste lepidlo a nasaďte koleno (19). Trubku (11) upevněte držáky (21) ke svislému nosníku (1). Protilehlý odtokový otvor uzavřete pomocí druhého gumového těsnění (17) a krycího plechu (16) a samořezných šroubů 4x19 mm (28). Str. 8

Přípojku (18) přišroubujte samořeznými šrouby 4x19 mm (28) k zadnímu podélnému profilu (5). Mezi přípojku a profil vložte gumové těsnění (17). Drenážní koleno (20) nasaďte na přípojku (18).

9 Dodatek: Jako přídavné zpevnění můžete použít ještě armovací tyče (10-12 mm) ze stavební oceli (nebo podobné, podle toho co najdete v obchodě nebo možná i doma). Použijte celkem 6 kusů s délkou 1 m a ohněte je podle nákresu. Ohnuté tyče zatlačte během betonování do betonu tak, aby zaujímaly přibližně polohu dle nákresu. Str. 9

Použijte celkem 6 kusů s délkou 1 m a ohněte je podle nákresu.

10 Montáž přístřešku Portoforte Rozdíl oproti montáži Portoforte 60/80/110 : Místo dvou svislých nosníků jsou použity tři Obr 1: Spojení svislých nosníků se střešními nosníky Obr. 2: Ustavení svislých nosníků Obr : Montáž předních a zadních podélných nosníků (vyrovnání) Str. 10

Spojení svislých nosníků se střešními nosníky Obr.

11 Obr : Nosníky se zalijí betonem, který se nechá asi 2 dny vytvrdit Obr. 7: Beton je vytvrzený a podpěry odstraněny Obr. 8: Montáž podélných lišt Str. 11

12 Obr : Montáž příčných lišt Obr. 11: Montáž střešních panelů Obr. 12: Dokončené zastřešení přístřešku Str. 12

13 Obr. 13: Montáž okapové trubky Obr. 14: Montáž a utěsnění rohů Obr. 15: Hotový přístřešek Str. 13

14 Rozpiska montážních dílů přístřešku řady Portoforte 170 Pozice Název Vyobrazení Počet kusů Balíček číslo 1 Svislý nosník 3 DP1GR+DP2GR+DP14GR 2 Spojka 3 DP5GR + DP6GR + DP15GR 3 Střešní nosník 3 DP3GR + DP4GR + DP16GR 4 Přední podélný profil 1 DP17GR 5 Zadní podélný profil 1 DP17GR 6 Boční profil pravý 1 DP10GR 7 Boční profil levý 1 DP10GR 8 Podélný nosník 5 DP18GR 9 Příčná lišta (pro uložení polykarbonátových střešních panelů) 7 DP10GR 10 Krycí lišta (pro sevření střešních panelů mezi příčné a střešní lišty) 9 DP10GR Str. 14

Zadní podélný profil 1 DP17GR 6 Boční profil pravý 1 DP10GR 7 Boční profil levý 1 DP10GR 8 Podélný nosník 5 DP18GR 9 Příčná lišta

15 11 Okapová trubka 1 DP17GR 12 Polykarbonátový střešní panel 8 DP11GR + DP12GR 13 Rohová krytka levá 2 DP19GR 14 Rohová krytka pravá 2 DP19GR 15 Krytka nosníku 3 DP19GR 16 Krycí plech 1 DP19GR 17 Gumové těsnění 2 DP19GR 18 Přípojka 1 DP19GR 19 Koleno 90 2 DP19GR 20 Drenážní koleno 1 DP19GR 21 Držák trubky 3 DP19GR Str. 15

DP19GR 16 Krycí plech 1 DP19GR 17 Gumové těsnění 2 DP19GR 18 Přípojka 1 DP19GR

16 22 Upevňovací patka 3 DP19GR 23 Lepidlo 1 DP19GR 24 Krytky vývrtů 1 DP19GR 25 Zajišťovací kolík 3 DP19GR 26 Šroub se šestihrannou hlavou M8 x 25 mm a s pérovou podložkou 24 DP19GR 27 Samořezný šroub 4x13 mm 50 DP19GR 28 Samořezný šroub 4x19 mm 10 DP19GR 29 Šroub s křížovou drážkou M 4x14 mm 6 DP19GR 30 Utěsňovací šroub 4x14 mm 125 DP19GR 31 Samořezný šroub 4x25 mm 75 DP19GR 32 Těsnicí materiál 1 DP19GR Str. 16

4x13 mm 50 DP19GR 28 Samořezný šroub 4x19 mm 10 DP19GR 29 Šroub s křížovou drážkou M 4x14 mm 6 DP19GR
