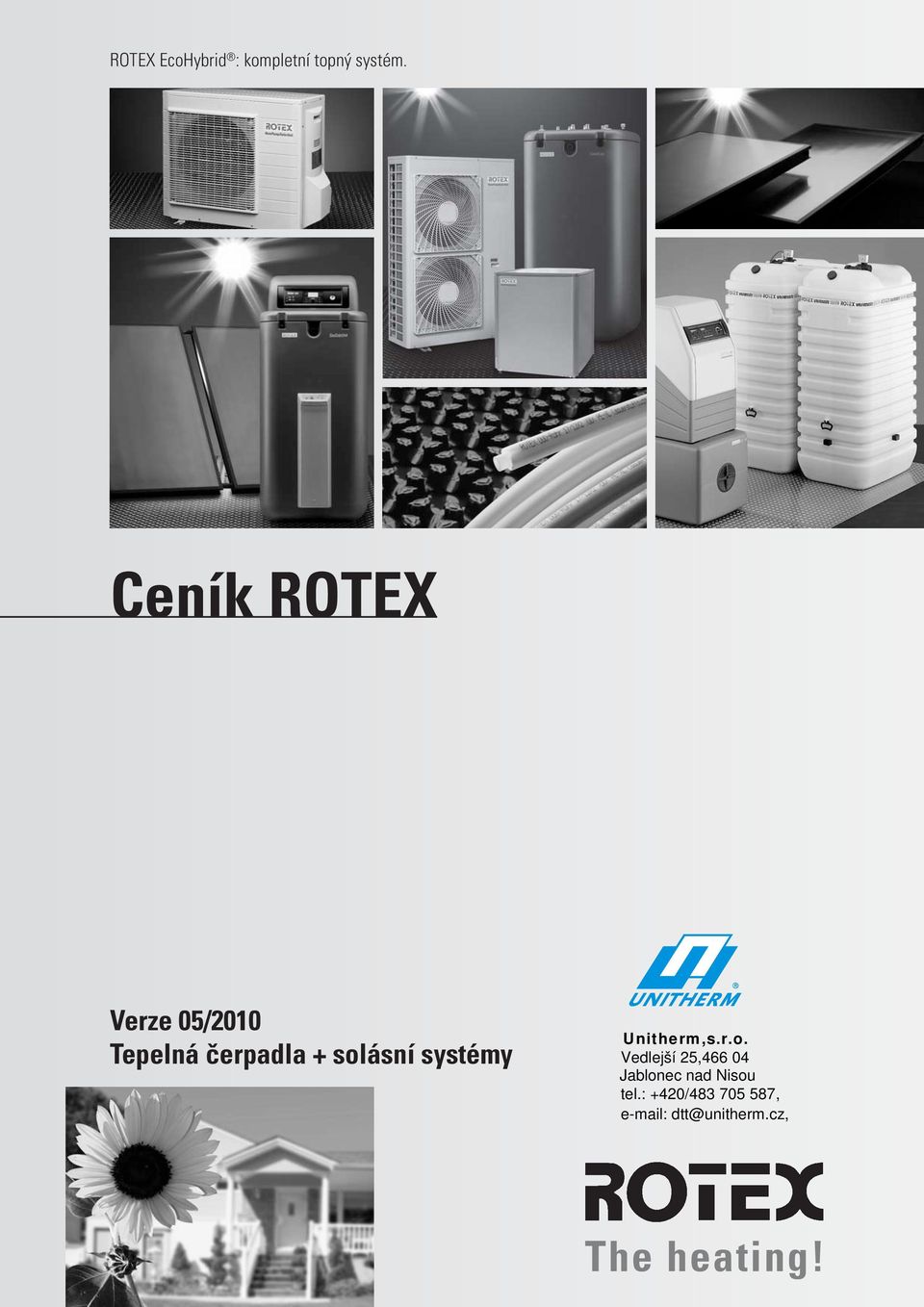

1 ROTEX EcoHybrid : kompletní topný systém. Ceník ROTEX Verze 05/2010 Unitherm,s.r.o. Tepelná čerpadla + solásní systémy Vedlejší 25, Jablonec nad Nisou tel.: +420/ , dtt@unitherm.cz, The heating!

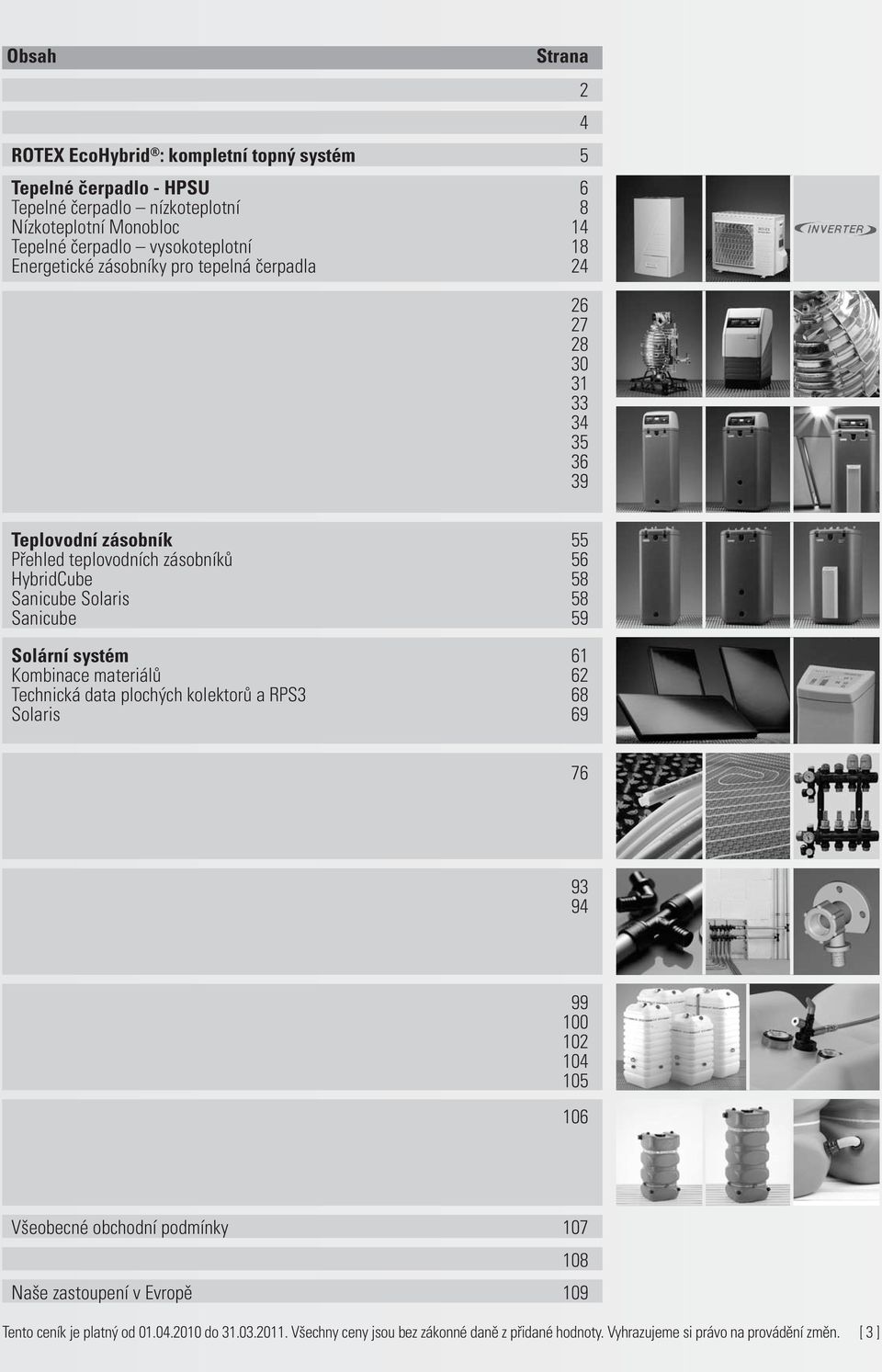

2 Obsah Strana 2 4 ROTEX EcoHybrid : kompletní topný systém 5 Tepelné čerpadlo - HPSU 6 Tepelné čerpadlo nízkoteplotní 8 Nízkoteplotní Monobloc 14 Tepelné čerpadlo vysokoteplotní 18 Energetické zásobníky pro tepelná čerpadla Teplovodní zásobník 55 Přehled teplovodních zásobníků 56 HybridCube 58 Sanicube Solaris 58 Sanicube 59 Solární systém 61 Kombinace materiálů 62 Technická data plochých kolektorů a RPS3 68 Solaris Všeobecné obchodní podmínky Naše zastoupení v Evropě 109 Tento ceník je platný od do Všechny ceny jsou bez zákonné daně z přidané hodnoty. Vyhrazujeme si právo na provádění změn. [ 3 ]

3 Nová éra topení: ROTEX EcoHybrid kompletní topný systém. EcoHybrid Co je EcoHybrid? Slovo "hybrid" pochází z řečtiny a znamená "smíšený ze dvou různých původů". Hybridní topení umožňuje součinnost různých zdrojů energie, jako je tepelné čerpadlo a solární energie a také umožňuje integraci jiných typů energie, jako je olejová a plynová kondenzační technologie. S tímto topným systémem budete dobře připraveni na všechny možnosti. Stálé využívání obnovitelných zdrojů energie a skutečně nepřekonatelná účinnost. Vše od jednoho dodavatele ROTEX vyrábí všechny důležité komponenty topného systému EcoHybrid sám. Proto se můžete spolehnout na to, že všechny komponenty byly optimálně navzájem přizpůsobeny a zaručují tak maximální účinnost a komfort. ROTEX je známý jako systémový výrobce s desítkami let zkušeností v oboru. Kompletní systém od jednoho dodavatele: Regenerativní tepelné čerpadlo vzduch voda Moderní kondenzační technologie Tepelná solární instalace pro topení a teplou vodu Hygienický teplovodní zásobník Příjemný podpodlažní topný systém Bezpečnostní zásobník topného oleje utěsněný proti zápachu Propojovací plastový instalační systém pro domovní teplou vodu a topné účely [ 5 ]

4 Tepelné čerpadlo Přehled tepelných čerpadel HPSU nízkoteplotní Bi-Bloc (dělený) monobloc ROTEX HPSU strana 8 ROTEX HPSU monobloc strana 14 Dělený systém, tvořený venkovní a vnitřní jednotkou a energetickým zásobníkem Pro novostavby Pro stávající budovy s podpodlažním topným systémem Dá se přímo kombinovat se solárním systémem Topení a chlazení Jednodílný systém pro venkovní instalaci doplněný o energetický zásobník uvnitř budovy Pro novostavby Pro existující budovy s podpodlažním topným systémem Dá se přímo kombinovat se solárním systémem Topení a chlazení [ 6 ]

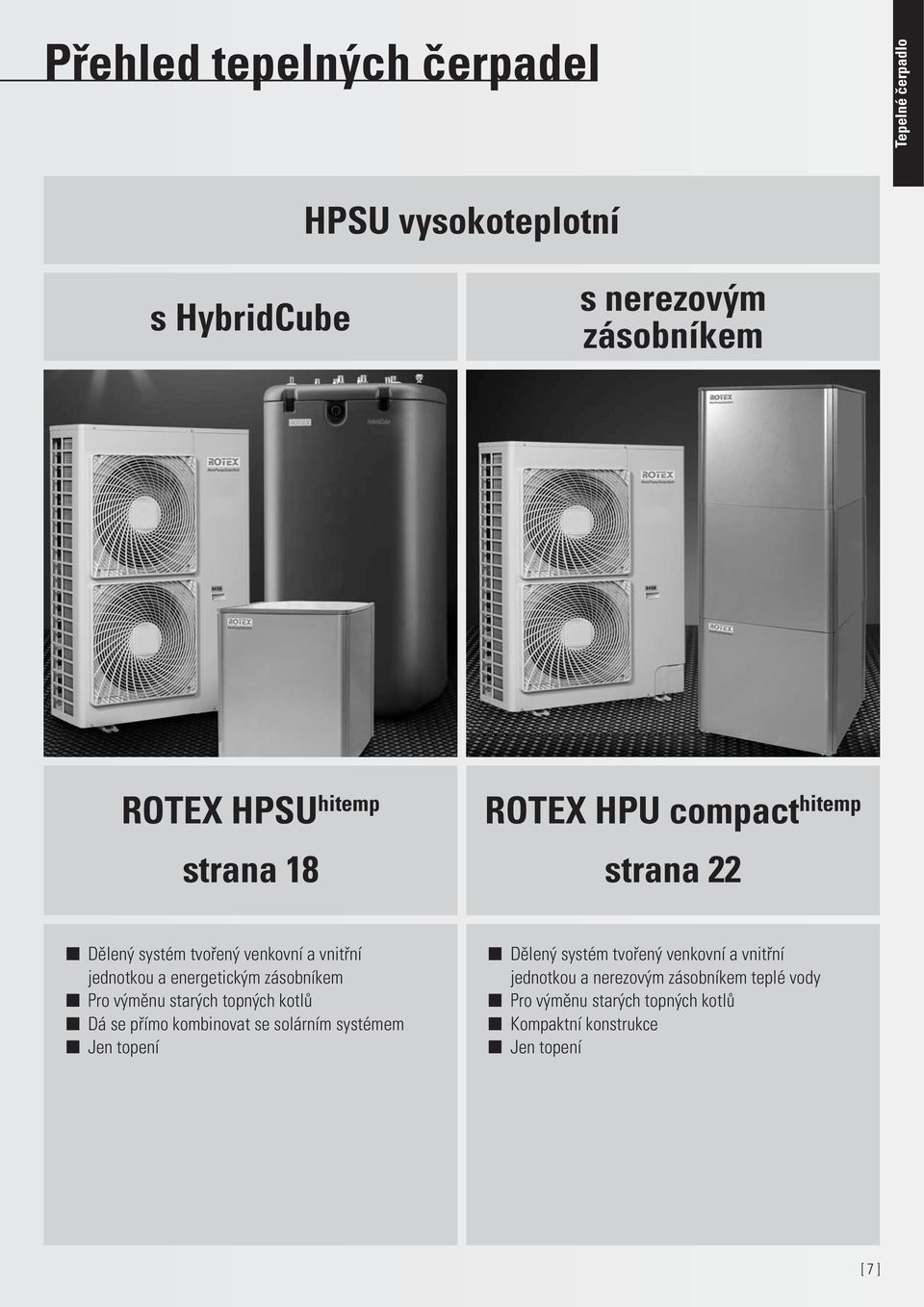

5 Přehled tepelných čerpadel Tepelné čerpadlo HPSU vysokoteplotní s HybridCube s nerezovým zásobníkem ROTEX HPSU hitemp strana 18 ROTEX HPU compact hitemp strana 22 Dělený systém tvořený venkovní a vnitřní jednotkou a energetickým zásobníkem Pro výměnu starých topných kotlů Dá se přímo kombinovat se solárním systémem Jen topení Dělený systém tvořený venkovní a vnitřní jednotkou a nerezovým zásobníkem teplé vody Pro výměnu starých topných kotlů Kompaktní konstrukce Jen topení [ 7 ]

6 Tepelné čerpadlo Tepelné čerpadlo HPSU Bi-Bloc nízká teplota Nízká teplota Ekologická nálepka EU pro HPSU v kombinaci s podlahovým topným systémem Tepelné čerpadlo vzduch-voda ROTEX HPSU Dělený systém tvořený venkovní a vnitřní jednotkou Výkon 6 až 16 kw Regulace výkonu - invertorová technologie Pro kombinaci se systémem energetického zásobníku ROTEX HybridCube (viz strana 41) Pro topení a chlazení Uvedení do provozu HPSU Bi-Bloc obsahuje: kontrolu instalace venkovní a vnitřní jednotky kontrola hydraulického napojení vnitřní jednotky a zásobníku zprovoznění a nastavení zařízení vyplnění Protokolu o uvedení do provozu zaškolení obsluhy Uvedení do provozu HPSU Bi-Bloc neobsahuje: práci a materiál na propojení venkovní a vnitřní jednotky vakuování jednotky a napuštění chladivem napojení vodního okruhu a natlakování instalaci venkovní a vnitřní jednotky a zásobníku kompletní elektrické napojení systému HPSU Uvedení do provozu lze provést pouze, pokud výše zmíněné práce na zařízení jsou kompletně dokončeny. Zástupce dodavatele vytápění musí být během uvádění do provozu přítomen. Upozornění! V případě, že dodavatel vytápění nezajistil všechny potřebné práce pro uvedení zařízení do provozu, budou k ceně za toto uvedení připočteny ještě vícenáklady spojené s nepřipraveností HPSU pro uvedení do provozu. Uvedení do provozu je třeba objednat minimálně 10 dní předem. Cena je uvedena na str.13 [ 8 ]

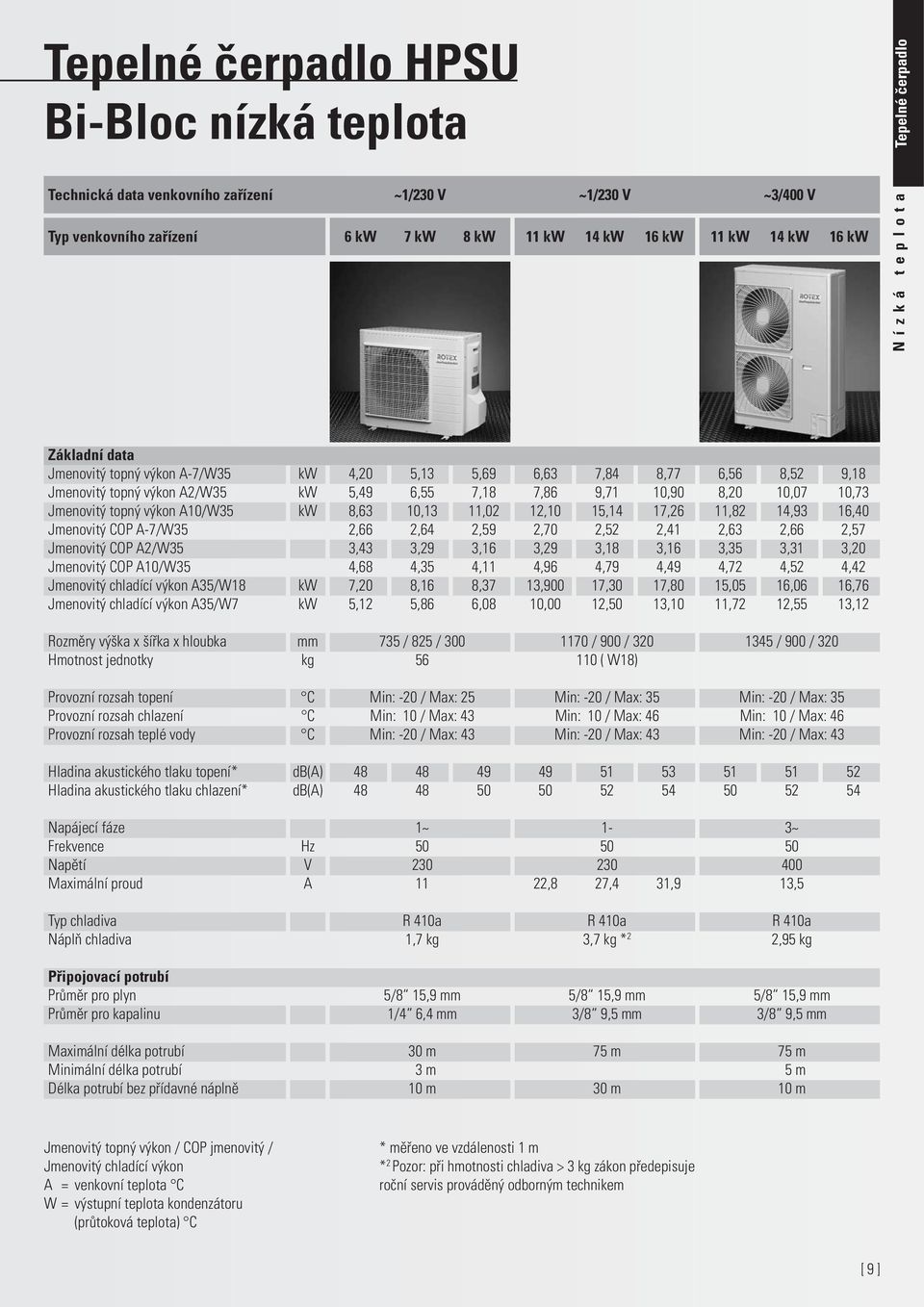

7 Tepelné čerpadlo HPSU Bi-Bloc nízká teplota Tepelné čerpadlo Technická data venkovního zařízení Typ venkovního zařízení ~1/230 V 6 kw 7 kw 8 kw ~1/230 V ~3/400 V 11 kw 14 kw 16 kw 11 kw 14 kw 16 kw Nízká teplota Základní data Jmenovitý topný výkon A-7/W35 kw 4,20 5,13 5,69 6,63 7,84 8,77 6,56 8,52 9,18 Jmenovitý topný výkon A2/W35 kw 5,49 6,55 7,18 7,86 9,71 10,90 8,20 10,07 10,73 Jmenovitý topný výkon A10/W35 kw 8,63 10,13 11,02 12,10 15,14 17,26 11,82 14,93 16,40 Jmenovitý COP A-7/W35 2,66 2,64 2,59 2,70 2,52 2,41 2,63 2,66 2,57 Jmenovitý COP A2/W35 3,43 3,29 3,16 3,29 3,18 3,16 3,35 3,31 3,20 Jmenovitý COP A10/W35 4,68 4,35 4,11 4,96 4,79 4,49 4,72 4,52 4,42 Jmenovitý chladící výkon A35/W18 kw 7,20 8,16 8,37 13,900 17,30 17,80 15,05 16,06 16,76 Jmenovitý chladící výkon A35/W7 kw 5,12 5,86 6,08 10,00 12,50 13,10 11,72 12,55 13,12 Rozměry výška x šířka x hloubka mm 735 / 825 / / 900 / / 900 / 320 Hmotnost jednotky kg ( W18) Provozní rozsah topení C Min: -20 / Max: 25 Min: -20 / Max: 35 Min: -20 / Max: 35 Provozní rozsah chlazení C Min: 10 / Max: 43 Min: 10 / Max: 46 Min: 10 / Max: 46 Provozní rozsah teplé vody C Min: -20 / Max: 43 Min: -20 / Max: 43 Min: -20 / Max: 43 Hladina akustického tlaku topení* db(a) Hladina akustického tlaku chlazení* db(a) Napájecí fáze 1~ 1-3~ Frekvence Hz Napětí V Maximální proud A 11 22,8 27,4 31,9 13,5 Typ chladiva R 410a R 410a R 410a Náplň chladiva 1,7 kg 3,7 kg * 2 2,95 kg Připojovací potrubí Průměr pro plyn 5/8 15,9 mm 5/8 15,9 mm 5/8 15,9 mm Průměr pro kapalinu 1/4 6,4 mm 3/8 9,5 mm 3/8 9,5 mm Maximální délka potrubí 30 m 75 m 75 m Minimální délka potrubí 3 m 5 m Délka potrubí bez přídavné náplně 10 m 30 m 10 m Jmenovitý topný výkon / COP jmenovitý / Jmenovitý chladící výkon A = venkovní teplota C W = výstupní teplota kondenzátoru (průtoková teplota) C * měřeno ve vzdálenosti 1 m * 2 Pozor: při hmotnosti chladiva > 3 kg zákon předepisuje roční servis prováděný odborným technikem [ 9 ]

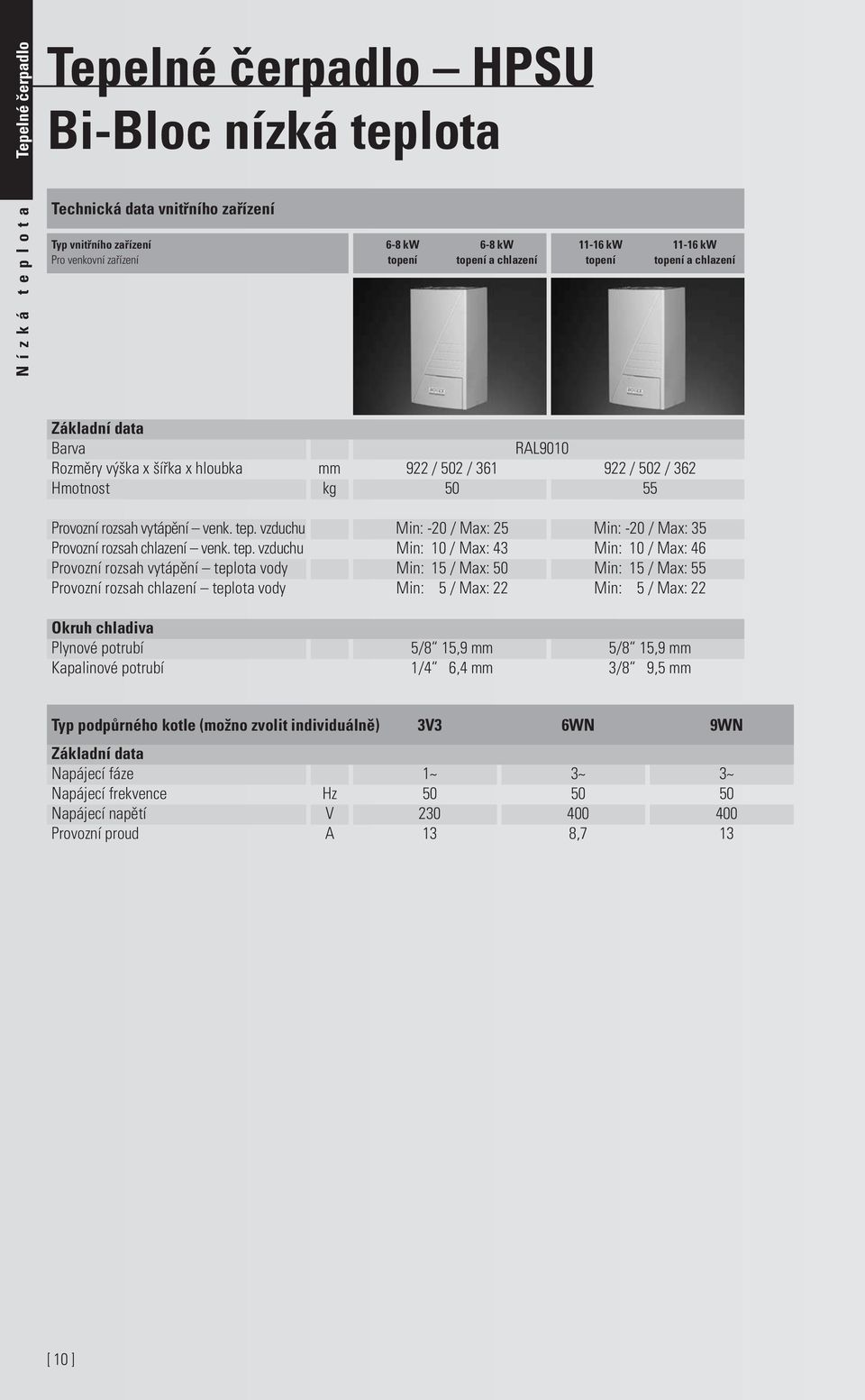

8 Tepelné čerpadlo Tepelné čerpadlo HPSU Bi-Bloc nízká teplota Nízká teplota Technická data vnitřního zařízení Typ vnitřního zařízení Pro venkovní zařízení 6-8 kw 6-8 kw topení topení a chlazení kw kw topení topení a chlazení Základní data Barva RAL9010 Rozměry výška x šířka x hloubka mm 922 / 502 / / 502 / 362 Hmotnost kg Provozní rozsah vytápění venk. tep. vzduchu Min: -20 / Max: 25 Min: -20 / Max: 35 Provozní rozsah chlazení venk. tep. vzduchu Min: 10 / Max: 43 Min: 10 / Max: 46 Provozní rozsah vytápění teplota vody Min: 15 / Max: 50 Min: 15 / Max: 55 Provozní rozsah chlazení teplota vody Min: 5 / Max: 22 Min: 5 / Max: 22 Okruh chladiva Plynové potrubí 5/8 15,9 mm 5/8 15,9 mm Kapalinové potrubí 1/4 6,4 mm 3/8 9,5 mm Typ podpůrného kotle (možno zvolit individuálně) 3V3 6WN 9WN Základní data Napájecí fáze 1~ 3~ 3~ Napájecí frekvence Hz Napájecí napětí V Provozní proud A 13 8,7 13 [ 10 ]

9 Tepelné čerpadlo HPSU Nízkoteplotní Bi-Bloc Tepelné čerpadlo Produkt Typ Objednací číslo Cena v Kč Venkovní jednotka ROTEX HPSU (topení a chlazení) Dělená invertorová venkovní jednotka s tepelným čerpadlem v provedení jako invertorově řízená kompresorová/kondenzační jednotka. Venkovní jednotka je odolná proti povětrnostním vlivům, vyrobená z galvanizovaného ocelového plechu, opatřeného základním nátěrem a vrstvou umělé pryskyřice a práškového laku. Rozměry venkovní jednotky HPSU (výška x šířka x hloubka) 735 x 825 x 300 mm 1~230V 6 kw RRLQ006BAV ,00 1~230V 7 kw RRLQ007BAV ,00 1~230V 8 kw RRLQ008BAV ,00 Nízká teplota Rozměry venkovní jednotky HPSU (výška x šířka x hloubka) 1170 x 900 x 320 mm 1~230V 11 kw RRLQ011BAV ,00 1~230V 14 kw RRLQ014BAV ,00 1~230V 16 kw RRLQ016BAV ,00 Rozměry venkovní jednotky HPSU (výška x šířka x hloubka) 1345 x 900 x 320 mm 3~400V 11 kw RRLQ011BAW ,00 3~400V 14 kw RRLQ014BAW ,00 3~400V 16 kw RRLQ016BAW ,00 Vnitřní jednotka ROTEX HPSU pro venkovní jednotku 6-8 kw (topení) Vnitřní jednotka topení. Hydraulicky vybavená cirkulačním čerpadlem topení, expanzní nádobou, bezpečnostním modulem s tlakoměrem a pojistným ventilem, snímačem průtoku, plnícími a vypouštěcími ventily a mosazným filtračním sítkem. Elektrické vybavení pro odpojovací stykače a přídavné elektrické topení (3, 6 nebo 9 kw) a cirkulační čerpadlo topení. Rozměry (výška x šířka x hloubka) 922 x 522 x 361 mm. Včetně ovladače s ekvitermní regulací. s topným tělesem 3 kw 1~230 V RKHBH008BA3V ,00 s topným tělesem 6 kw 3~400 V RKHBH008BA6WN ,00 s topným tělesem 9 kw 3~400 V RKHBH008BA9WN ,00 Vnitřní jednotka ROTEX HPSU Pro venkovní jednotku kw (topení) Vnitřní jednotka topení. Hydraulicky vybavená cirkulačním čerpadlem topení, expanzní nádobou, bezpečnostním modulem s tlakoměrem a pojistným ventilem, snímačem průtoku, plnícími a vypouštěcími ventily a mosazným filtračním sítkem. Elektrické vybavení s odpojovacími stykači pro přídavné elektrické topení (3, 6 nebo 9 kw) a cirkulačním čerpadlem topení. Rozměry (výška x šířka x hloubka) 922 x 522 x 361 mm. Včetně ovladače s ekvitermní regulací. S ponorným topným tělesem 3 kw 1~230 V RKHBH016AB3V ,00 S ponorným topným tělesem 6 kw 3~400 V RKHBH016BA6WN ,00 S ponorným topným tělesem 9 kw 3~400 V RKHBH016BA9WN ,00 Vnitřní jednotka ROTEX HPSU Pro venkovní jednotku 6-8 kw (topení a chlazení) Vnitřní topná / chladící jednotka. Hydraulicky vybavená cirkulačním čerpadlem topení, expanzní nádobou, bezpečnostním modulem s tlakoměrem a pojistným ventilem, snímačem průtoku, plnícími a vypouštěcími ventily a mosazným filtračním sítkem. Elektrické vybavení s odpojovacími stykači pro přídavné elektrické topení (3, 6 nebo 9 kw) a cirkulačním čerpadlem topení. Rozměry (výška x šířka x hloubka) 922 x 522 x 361 mm. Včetně ovladače s ekvitermní regulací. S ponorným topným tělesem 3 kw 1~230 V RKHBX008BA3V ,00 S ponorným topným tělesem 6 kw 3~400 V RKHBX008BA6WN ,00 S ponorným topným tělesem 9 kw 3~400 V RKHBX008BA9WN ,00 [ 11 ]

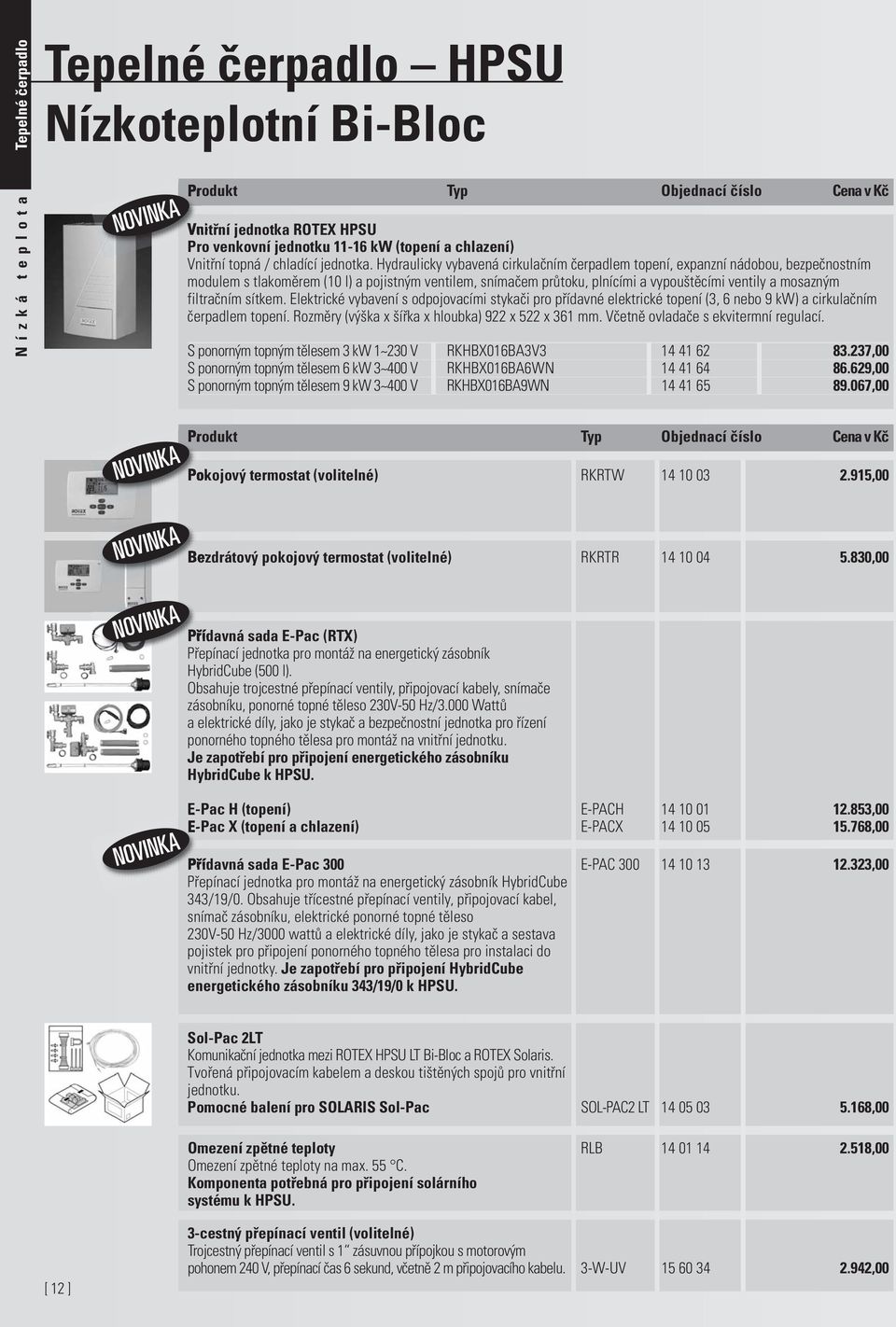

10 Tepelné čerpadlo Tepelné čerpadlo HPSU Nízkoteplotní Bi-Bloc Nízká teplota Produkt Typ Objednací číslo Cena v Kč Vnitřní jednotka ROTEX HPSU Pro venkovní jednotku kw (topení a chlazení) Vnitřní topná / chladící jednotka. Hydraulicky vybavená cirkulačním čerpadlem topení, expanzní nádobou, bezpečnostním modulem s tlakoměrem (10 l) a pojistným ventilem, snímačem průtoku, plnícími a vypouštěcími ventily a mosazným filtračním sítkem. Elektrické vybavení s odpojovacími stykači pro přídavné elektrické topení (3, 6 nebo 9 kw) a cirkulačním čerpadlem topení. Rozměry (výška x šířka x hloubka) 922 x 522 x 361 mm. Včetně ovladače s ekvitermní regulací. S ponorným topným tělesem 3 kw 1~230 V RKHBX016BA3V ,00 S ponorným topným tělesem 6 kw 3~400 V RKHBX016BA6WN ,00 S ponorným topným tělesem 9 kw 3~400 V RKHBX016BA9WN ,00 Produkt Typ Objednací číslo Cena v Kč Pokojový termostat (volitelné) RKRTW ,00 Bezdrátový pokojový termostat (volitelné) RKRTR ,00 Přídavná sada E-Pac (RTX) Přepínací jednotka pro montáž na energetický zásobník HybridCube (500 l). Obsahuje trojcestné přepínací ventily, připojovací kabely, snímače zásobníku, ponorné topné těleso 230V-50 Hz/3.000 Wattů a elektrické díly, jako je stykač a bezpečnostní jednotka pro řízení ponorného topného tělesa pro montáž na vnitřní jednotku. Je zapotřebí pro připojení energetického zásobníku HybridCube k HPSU. E-Pac H (topení) E-PACH ,00 E-Pac X (topení a chlazení) E-PACX ,00 Přídavná sada E-Pac 300 E-PAC ,00 Přepínací jednotka pro montáž na energetický zásobník HybridCube 343/19/0. Obsahuje třícestné přepínací ventily, připojovací kabel, snímač zásobníku, elektrické ponorné topné těleso 230V-50 Hz/3000 wattů a elektrické díly, jako je stykač a sestava pojistek pro připojení ponorného topného tělesa pro instalaci do vnitřní jednotky. Je zapotřebí pro připojení HybridCube energetického zásobníku 343/19/0 k HPSU. Sol-Pac 2LT Komunikační jednotka mezi ROTEX HPSU LT Bi-Bloc a ROTEX Solaris. Tvořená připojovacím kabelem a deskou tištěných spojů pro vnitřní jednotku. Pomocné balení pro SOLARIS Sol-Pac SOL-PAC2 LT ,00 Omezení zpětné teploty RLB ,00 Omezení zpětné teploty na max. 55 C. Komponenta potřebná pro připojení solárního systému k HPSU. [ 12 ] 3-cestný přepínací ventil (volitelné) Trojcestný přepínací ventil s 1 zásuvnou přípojkou s motorovým pohonem 240 V, přepínací čas 6 sekund, včetně 2 m připojovacího kabelu. 3-W-UV ,00

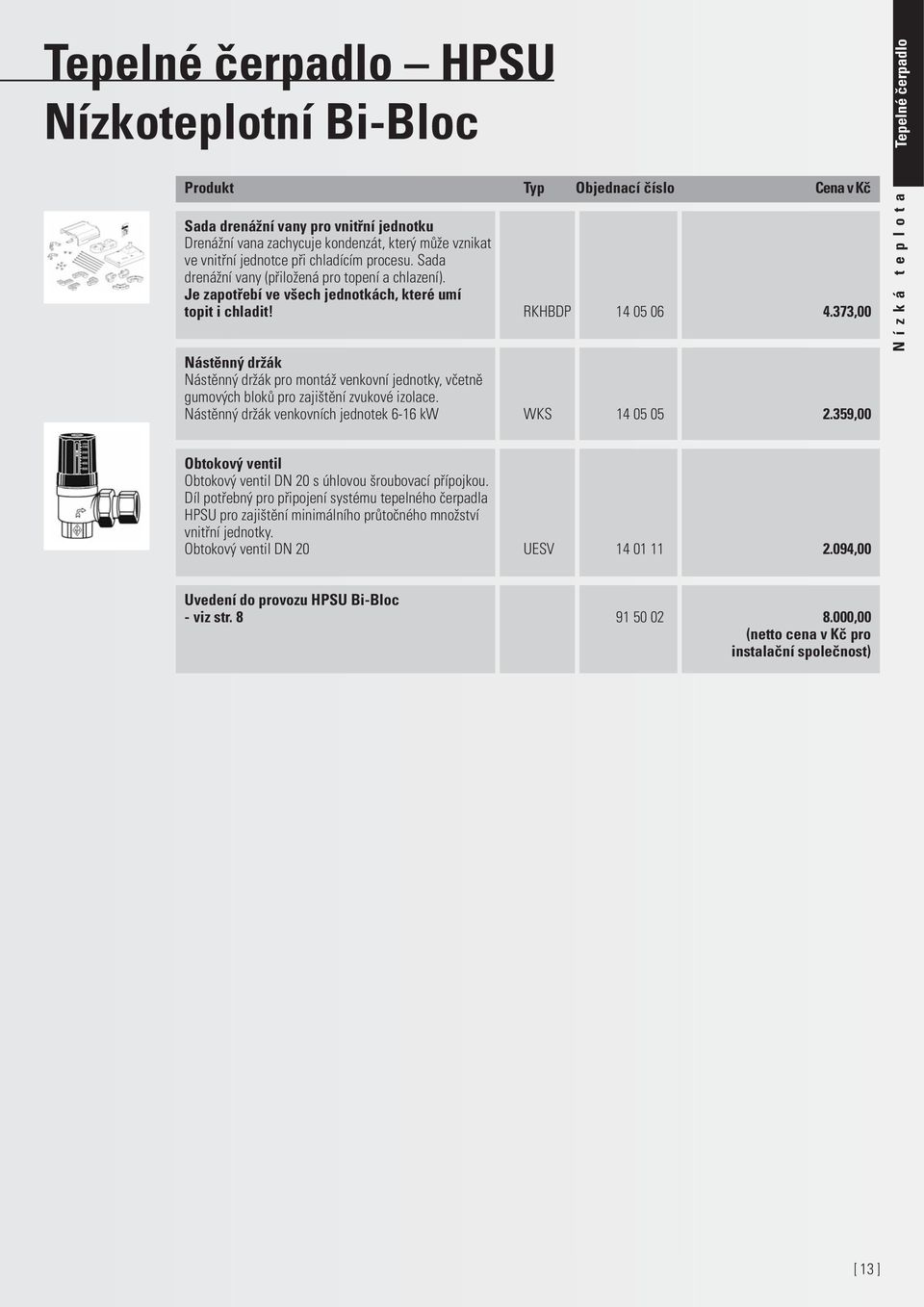

11 Tepelné čerpadlo HPSU Nízkoteplotní Bi-Bloc Produkt Typ Objednací číslo Cena v Kč Sada drenážní vany pro vnitřní jednotku Drenážní vana zachycuje kondenzát, který může vznikat ve vnitřní jednotce při chladícím procesu. Sada drenážní vany (přiložená pro topení a chlazení). Je zapotřebí ve všech jednotkách, které umí topit i chladit! RKHBDP ,00 Nástěnný držák Nástěnný držák pro montáž venkovní jednotky, včetně gumových bloků pro zajištění zvukové izolace. Nástěnný držák venkovních jednotek 6-16 kw WKS ,00 Tepelné čerpadlo Nízká teplota Obtokový ventil Obtokový ventil DN 20 s úhlovou šroubovací přípojkou. Díl potřebný pro připojení systému tepelného čerpadla HPSU pro zajištění minimálního průtočného množství vnitřní jednotky. Obtokový ventil DN 20 UESV ,00 Uvedení do provozu HPSU Bi-Bloc - viz str ,00 (netto cena v Kč pro instalační společnost) [ 13 ]

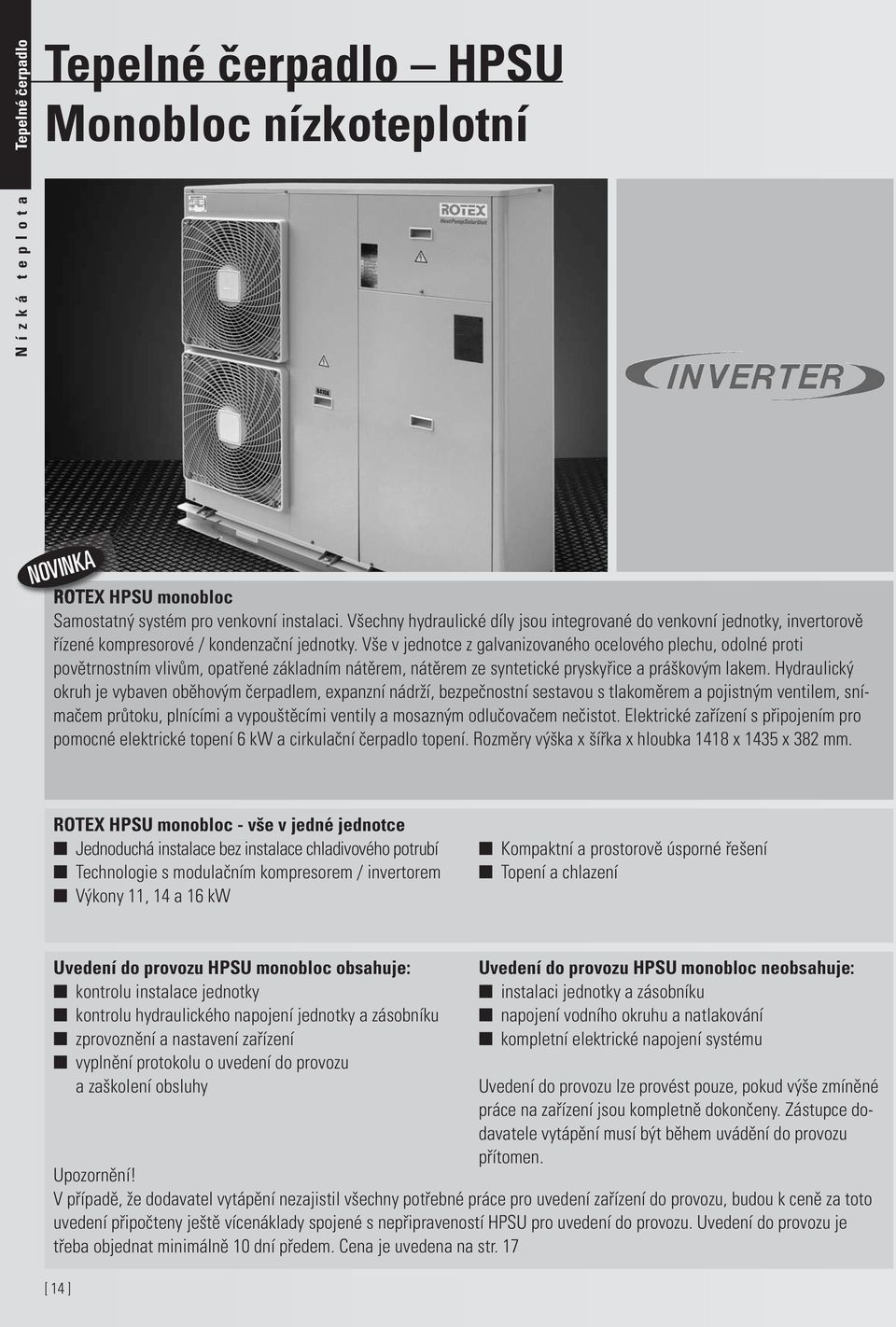

12 Tepelné čerpadlo HPSU Monobloc nízkoteplotní Tepelné čerpadlo Nízká teplota ROTEX HPSU monobloc Samostatný systém pro venkovní instalaci. Všechny hydraulické díly jsou integrované do venkovní jednotky, invertorově řízené kompresorové / kondenzační jednotky. Vše v jednotce z galvanizovaného ocelového plechu, odolné proti povětrnostním vlivům, opatřené základním nátěrem, nátěrem ze syntetické pryskyřice a práškovým lakem. Hydraulický okruh je vybaven oběhovým čerpadlem, expanzní nádrží, bezpečnostní sestavou s tlakoměrem a pojistným ventilem, snímačem průtoku, plnícími a vypouštěcími ventily a mosazným odlučovačem nečistot. Elektrické zařízení s připojením pro pomocné elektrické topení 6 kw a cirkulační čerpadlo topení. Rozměry výška x šířka x hloubka 1418 x 1435 x 382 mm. ROTEX HPSU monobloc - vše v jedné jednotce Jednoduchá instalace bez instalace chladivového potrubí Technologie s modulačním kompresorem / invertorem Výkony 11, 14 a 16 kw Kompaktní a prostorově úsporné řešení Topení a chlazení Uvedení do provozu HPSU monobloc obsahuje: kontrolu instalace jednotky kontrolu hydraulického napojení jednotky a zásobníku zprovoznění a nastavení zařízení vyplnění protokolu o uvedení do provozu a zaškolení obsluhy [ 14 ] Uvedení do provozu HPSU monobloc neobsahuje: instalaci jednotky a zásobníku napojení vodního okruhu a natlakování kompletní elektrické napojení systému Uvedení do provozu lze provést pouze, pokud výše zmíněné práce na zařízení jsou kompletně dokončeny. Zástupce dodavatele vytápění musí být během uvádění do provozu přítomen. Upozornění! V případě, že dodavatel vytápění nezajistil všechny potřebné práce pro uvedení zařízení do provozu, budou k ceně za toto uvedení připočteny ještě vícenáklady spojené s nepřipraveností HPSU pro uvedení do provozu. Uvedení do provozu je třeba objednat minimálně 10 dní předem. Cena je uvedena na str. 17

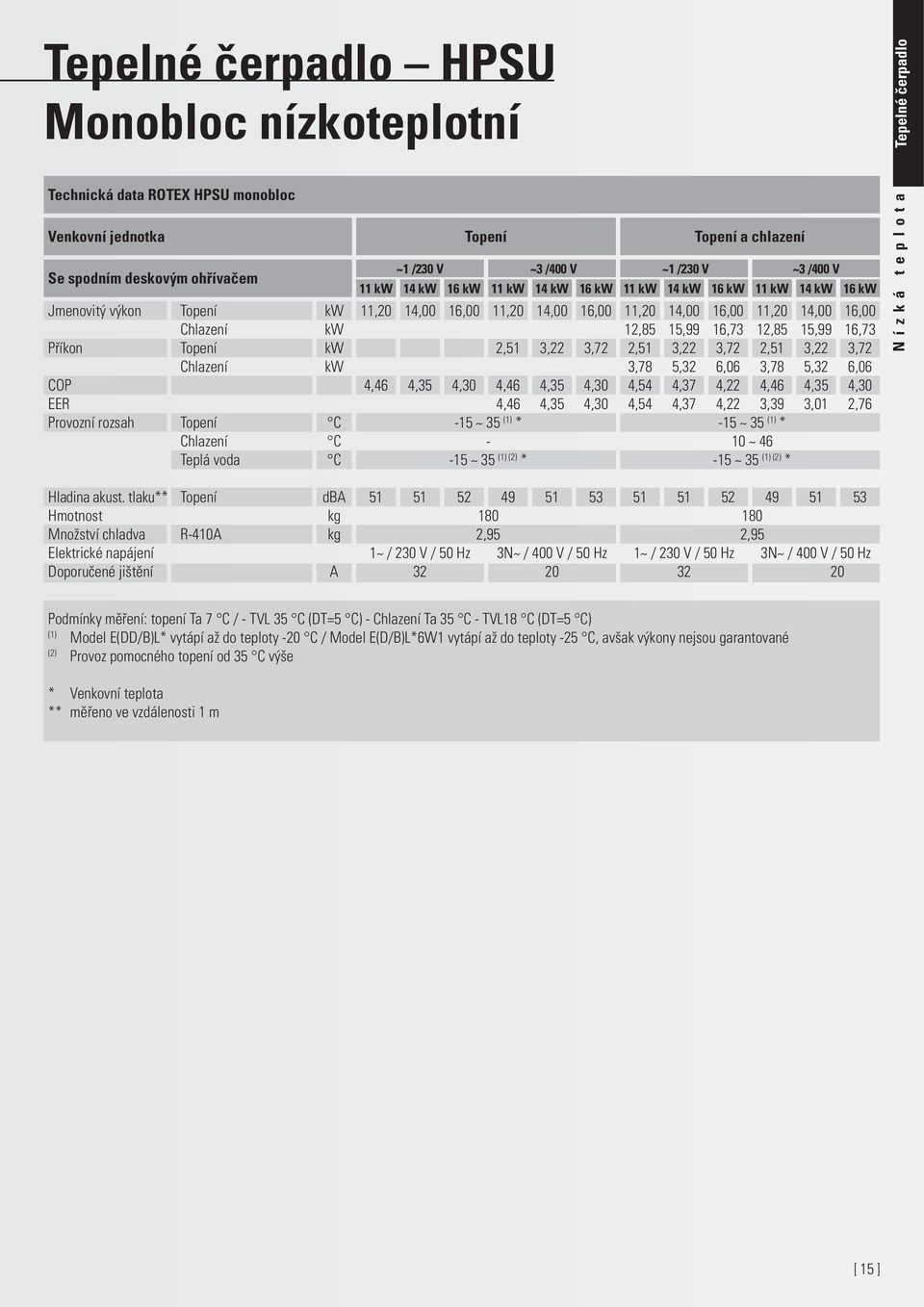

13 Tepelné čerpadlo HPSU Monobloc nízkoteplotní Tepelné čerpadlo Technická data ROTEX HPSU monobloc Venkovní jednotka Se spodním deskovým ohřívačem ~1 /230 V ~3 /400 V ~1 /230 V ~3 /400 V 11 kw 14 kw 16 kw 11 kw 14 kw 16 kw 11 kw 14 kw 16 kw 11 kw 14 kw 16 kw Jmenovitý výkon Topení kw 11,20 14,00 16,00 11,20 14,00 16,00 11,20 14,00 16,00 11,20 14,00 16,00 Chlazení kw 12,85 15,99 16,73 12,85 15,99 16,73 Příkon Topení kw 2,51 3,22 3,72 2,51 3,22 3,72 2,51 3,22 3,72 Chlazení kw 3,78 5,32 6,06 3,78 5,32 6,06 COP 4,46 4,35 4,30 4,46 4,35 4,30 4,54 4,37 4,22 4,46 4,35 4,30 EER 4,46 4,35 4,30 4,54 4,37 4,22 3,39 3,01 2,76 Provozní rozsah Topení C -15 ~ 35 (1) * -15 ~ 35 (1) * Chlazení C - 10 ~ 46 Teplá voda C -15 ~ 35 (1) (2) * -15 ~ 35 (1) (2) * Topení Topení a chlazení Nízká teplota Hladina akust. tlaku** Topení dba Hmotnost kg Množství chladva R-410A kg 2,95 2,95 Elektrické napájení 1~ / 230 V / 50 Hz 3N~ / 400 V / 50 Hz 1~ / 230 V / 50 Hz 3N~ / 400 V / 50 Hz Doporučené jištění A Podmínky měření: topení Ta 7 C / - TVL 35 C (DT=5 C) - Chlazení Ta 35 C - TVL18 C (DT=5 C) (1) Model E(DD/B)L* vytápí až do teploty -20 C / Model E(D/B)L*6W1 vytápí až do teploty -25 C, avšak výkony nejsou garantované (2) Provoz pomocného topení od 35 C výše * Venkovní teplota ** měřeno ve vzdálenosti 1 m [ 15 ]

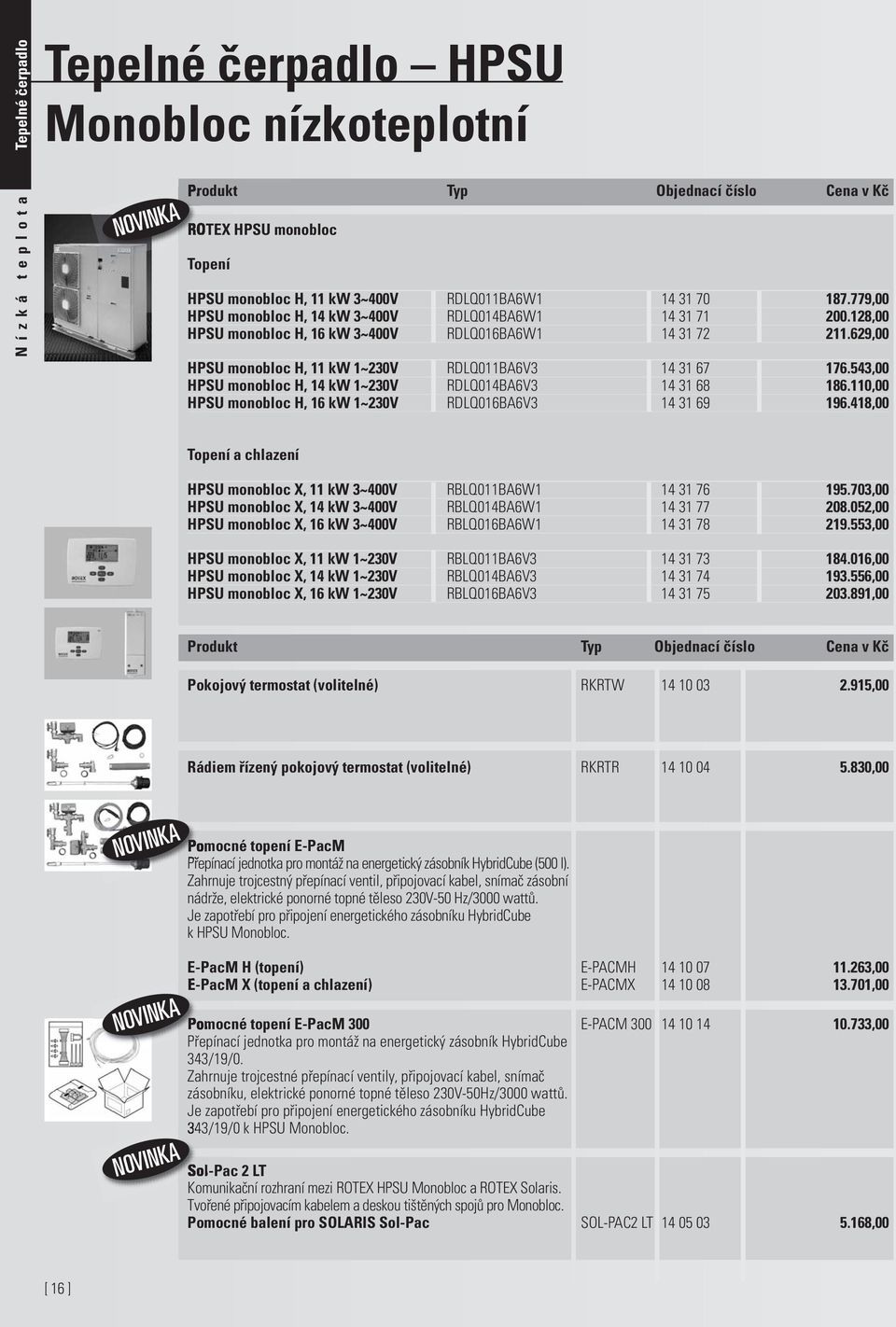

14 Tepelné čerpadlo Tepelné čerpadlo HPSU Monobloc nízkoteplotní Nízká teplota Produkt Typ Objednací číslo Cena v Kč ROTEX HPSU monobloc Topení HPSU monobloc H, 11 kw 3~400V RDLQ011BA6W ,00 HPSU monobloc H, 14 kw 3~400V RDLQ014BA6W ,00 HPSU monobloc H, 16 kw 3~400V RDLQ016BA6W ,00 HPSU monobloc H, 11 kw 1~230V RDLQ011BA6V ,00 HPSU monobloc H, 14 kw 1~230V RDLQ014BA6V ,00 HPSU monobloc H, 16 kw 1~230V RDLQ016BA6V ,00 Topení a chlazení HPSU monobloc X, 11 kw 3~400V RBLQ011BA6W ,00 HPSU monobloc X, 14 kw 3~400V RBLQ014BA6W ,00 HPSU monobloc X, 16 kw 3~400V RBLQ016BA6W ,00 HPSU monobloc X, 11 kw 1~230V RBLQ011BA6V ,00 HPSU monobloc X, 14 kw 1~230V RBLQ014BA6V ,00 HPSU monobloc X, 16 kw 1~230V RBLQ016BA6V ,00 Produkt Typ Objednací číslo Cena v Kč Pokojový termostat (volitelné) RKRTW ,00 Rádiem řízený pokojový termostat (volitelné) RKRTR ,00 Pomocné topení E-PacM Přepínací jednotka pro montáž na energetický zásobník HybridCube (500 l). Zahrnuje trojcestný přepínací ventil, připojovací kabel, snímač zásobní nádrže, elektrické ponorné topné těleso 230V-50 Hz/3000 wattů. Je zapotřebí pro připojení energetického zásobníku HybridCube k HPSU Monobloc. E-PacM H (topení) E-PACMH ,00 E-PacM X (topení a chlazení) E-PACMX ,00 Pomocné topení E-PacM 300 E-PACM ,00 Přepínací jednotka pro montáž na energetický zásobník HybridCube 343/19/0. Zahrnuje trojcestné přepínací ventily, připojovací kabel, snímač zásobníku, elektrické ponorné topné těleso 230V-50Hz/3000 wattů. Je zapotřebí pro připojení energetického zásobníku HybridCube 343/19/0 k HPSU Monobloc. Sol-Pac 2 LT Komunikační rozhraní mezi ROTEX HPSU Monobloc a ROTEX Solaris. Tvořené připojovacím kabelem a deskou tištěných spojů pro Monobloc. Pomocné balení pro SOLARIS Sol-Pac SOL-PAC2 LT ,00 [ 16 ]

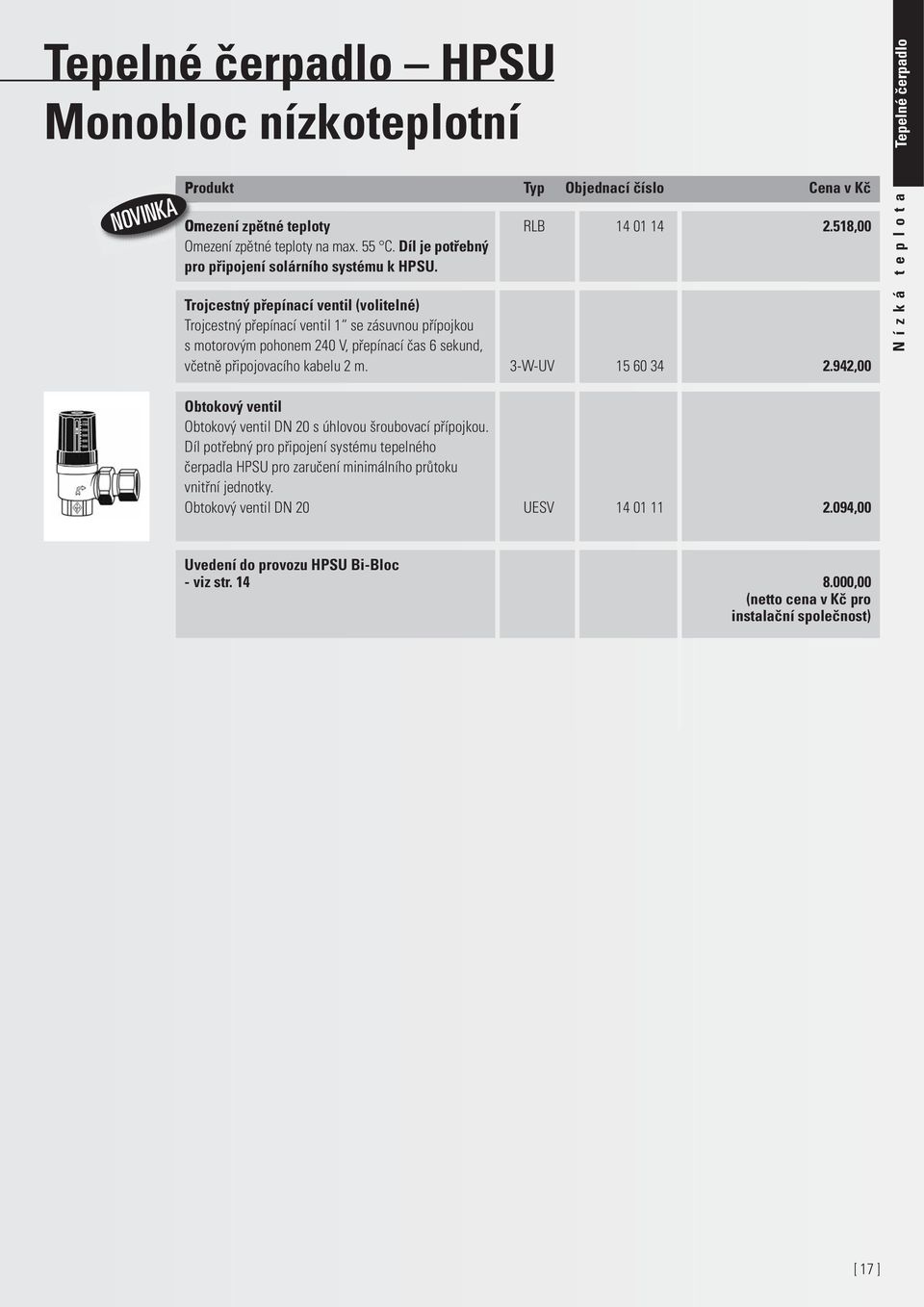

15 Tepelné čerpadlo HPSU Monobloc nízkoteplotní Tepelné čerpadlo Produkt Typ Objednací číslo Cena v Kč Omezení zpětné teploty RLB ,00 Omezení zpětné teploty na max. 55 C. Díl je potřebný pro připojení solárního systému k HPSU. Trojcestný přepínací ventil (volitelné) Trojcestný přepínací ventil 1 se zásuvnou přípojkou s motorovým pohonem 240 V, přepínací čas 6 sekund, včetně připojovacího kabelu 2 m. 3-W-UV ,00 Nízká teplota Obtokový ventil Obtokový ventil DN 20 s úhlovou šroubovací přípojkou. Díl potřebný pro připojení systému tepelného čerpadla HPSU pro zaručení minimálního průtoku vnitřní jednotky. Obtokový ventil DN 20 UESV ,00 Uvedení do provozu HPSU Bi-Bloc - viz str ,00 (netto cena v Kč pro instalační společnost) [ 17 ]

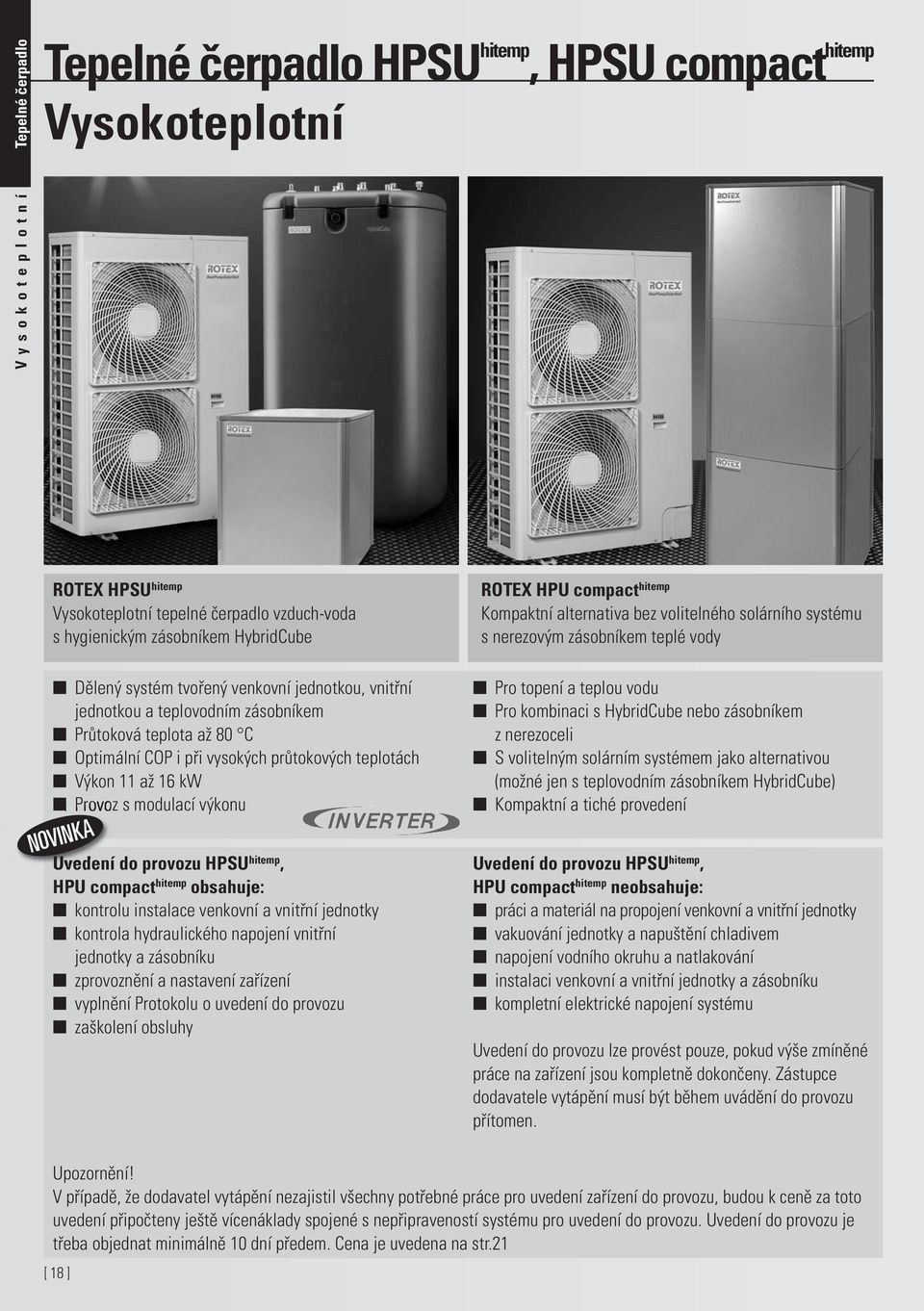

16 Tepelné čerpadlo HPSU hitemp, HPSU compact hitemp Vysokoteplotní Tepelné čerpadlo Vysokoteplotní ROTEX HPSU hitemp Vysokoteplotní tepelné čerpadlo vzduch-voda s hygienickým zásobníkem HybridCube Dělený systém tvořený venkovní jednotkou, vnitřní jednotkou a teplovodním zásobníkem Průtoková teplota až 80 C Optimální COP i při vysokých průtokových teplotách Výkon 11 až 16 kw Provoz s modulací výkonu Uvedení do provozu HPSU hitemp, HPU compact hitemp obsahuje: kontrolu instalace venkovní a vnitřní jednotky kontrola hydraulického napojení vnitřní jednotky a zásobníku zprovoznění a nastavení zařízení vyplnění Protokolu o uvedení do provozu zaškolení obsluhy ROTEX HPU compact hitemp Kompaktní alternativa bez volitelného solárního systému s nerezovým zásobníkem teplé vody Pro topení a teplou vodu Pro kombinaci s HybridCube nebo zásobníkem z nerezoceli S volitelným solárním systémem jako alternativou (možné jen s teplovodním zásobníkem HybridCube) Kompaktní a tiché provedení Uvedení do provozu HPSU hitemp, HPU compact hitemp neobsahuje: práci a materiál na propojení venkovní a vnitřní jednotky vakuování jednotky a napuštění chladivem napojení vodního okruhu a natlakování instalaci venkovní a vnitřní jednotky a zásobníku kompletní elektrické napojení systému Uvedení do provozu lze provést pouze, pokud výše zmíněné práce na zařízení jsou kompletně dokončeny. Zástupce dodavatele vytápění musí být během uvádění do provozu přítomen. Upozornění! V případě, že dodavatel vytápění nezajistil všechny potřebné práce pro uvedení zařízení do provozu, budou k ceně za toto uvedení připočteny ještě vícenáklady spojené s nepřipraveností systému pro uvedení do provozu. Uvedení do provozu je třeba objednat minimálně 10 dní předem. Cena je uvedena na str.21 [ 18 ]

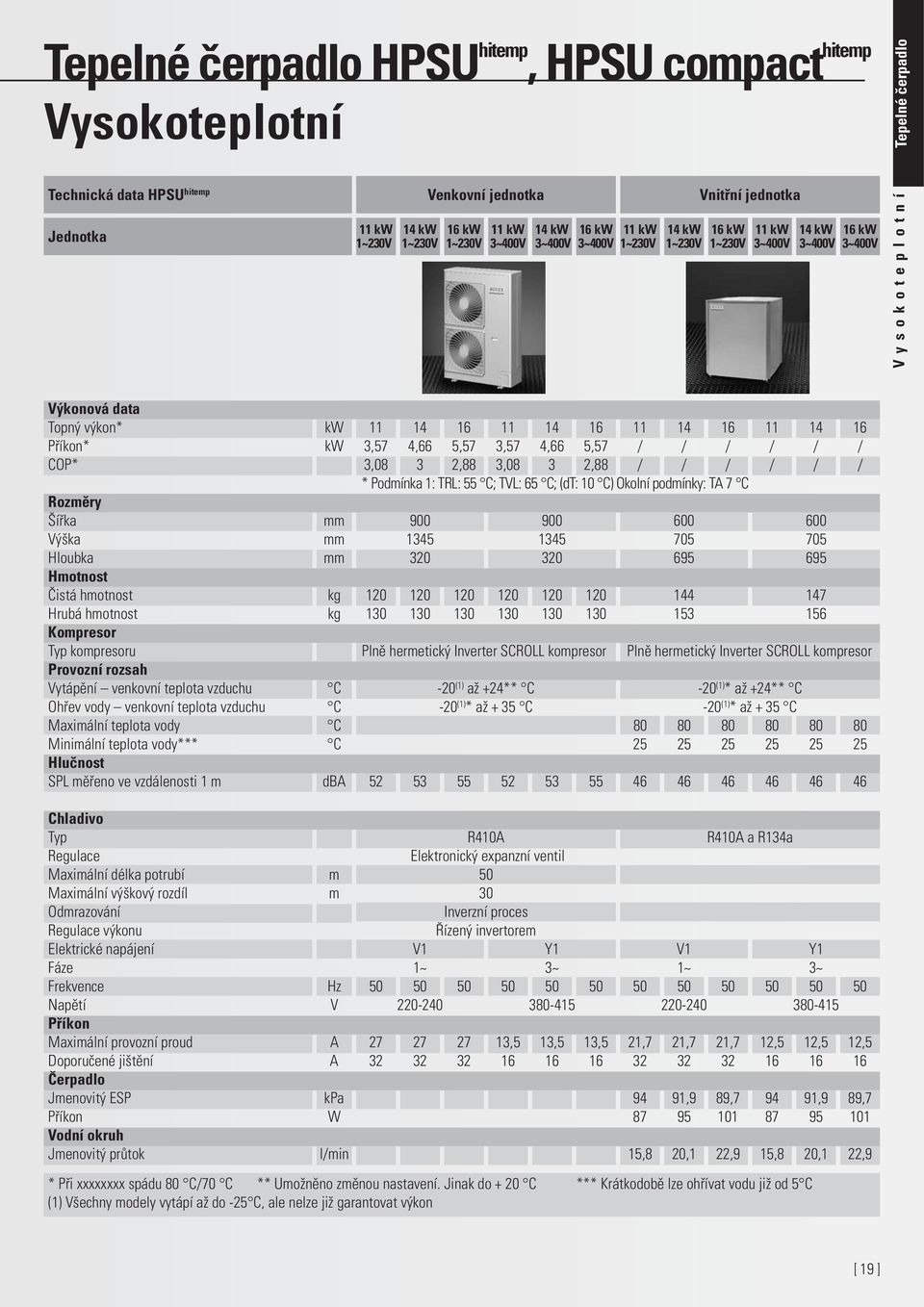

17 Tepelné čerpadlo HPSU hitemp, HPSU compact hitemp Vysokoteplotní Tepelné čerpadlo Technická data HPSU hitemp Jednotka Venkovní jednotka 11 kw 14 kw 16 kw 11 kw 14 kw 16 kw 1~230V 1~230V 1~230V 3~400V 3~400V 3~400V Vnitřní jednotka 11 kw 14 kw 16 kw 11 kw 14 kw 16 kw 1~230V 1~230V 1~230V 3~400V 3~400V 3~400V Vysokoteplotní Výkonová data Topný výkon* kw Příkon* kw 3,57 4,66 5,57 3,57 4,66 5,57 / / / / / / COP* 3,08 3 2,88 3,08 3 2,88 / / / / / / * Podmínka 1: TRL: 55 C; TVL: 65 C; (dt: 10 C) Okolní podmínky: TA 7 C Rozměry Šířka mm Výška mm Hloubka mm Hmotnost Čistá hmotnost kg Hrubá hmotnost kg Kompresor Typ kompresoru Plně hermetický Inverter SCROLL kompresor Plně hermetický Inverter SCROLL kompresor Provozní rozsah Vytápění venkovní teplota vzduchu C -20 (1) až +24** C -20 (1) * až +24** C Ohřev vody venkovní teplota vzduchu C -20 (1) * až + 35 C -20 (1) * až + 35 C Maximální teplota vody C Minimální teplota vody*** C Hlučnost SPL měřeno ve vzdálenosti 1 m dba Chladivo Typ R410A R410A a R134a Regulace Elektronický expanzní ventil Maximální délka potrubí m 50 Maximální výškový rozdíl m 30 Odmrazování Inverzní proces Regulace výkonu Řízený invertorem Elektrické napájení V1 Y1 V1 Y1 Fáze 1~ 3~ 1~ 3~ Frekvence Hz Napětí V Příkon Maximální provozní proud A ,5 13,5 13,5 21,7 21,7 21,7 12,5 12,5 12,5 Doporučené jištění A Čerpadlo Jmenovitý ESP kpa 94 91,9 89, ,9 89,7 Příkon W Vodní okruh Jmenovitý průtok l/min 15,8 20,1 22,9 15,8 20,1 22,9 * Při xxxxxxxx spádu 80 C/70 C ** Umožněno změnou nastavení. Jinak do + 20 C *** Krátkodobě lze ohřívat vodu již od 5 C (1) Všechny modely vytápí až do -25 C, ale nelze již garantovat výkon [ 19 ]

18 Tepelné čerpadlo Tepelné čerpadlo - HPSU hitemp, HPU compact hitemp Vysokoteplotní Vysokoteplotní Produkt Typ Objednací číslo Cena v Kč ROTEX HPSU hitemp venkovní jednotka (topení) Dělená venkovní jednotka s invertorovým tepelným čerpadlem v provedení jako kompresorová/kondenzační jednotka s invertorovým řízením. Venkovní jednotka z galvanizovaného ocelového plechu, odolné proti povětrnostním vlivům, opatřené základním nátěrem, vrstvou syntetické pryskyřice a práškového laku. Použití pro vysoké teploty: až do 80 C bez elektrického topení. Provoz zařízení až do -25 C. Rozměry 1345 x 900 x 320 mm. 11 kw 1~230V RRRQ011AAV ,00 14 kw 1~230V RRRQ014AAV ,00 16 kw 1~230V RRRQ016AAV ,00 11 kw 3~400V RRRQ011AAY ,00 14 kw 3~400V RRRQ014AAY ,00 16 kw 3~400V RRRQ016AAY ,00 ROTEX HPSU hitemp vnitřní jednotka Pro venkovní jednotku 11, 14 a 16 kw. (Topení) Vnitřní topná jednotka. Hydraulicky vybavená cirkulačním čerpadlem topení s plynulou regulací výkonu, expanzní nádobou, bezpečnostní sestavou s tlakoměrem a pojistným ventilem, snímačem průtoku a plnícími a vypouštěcími ventily, mosazným odlučovačem nečistot. Součástí je i druhý invertorový scroll kompresor a chladivový okruh s chladivem R134a. Dále je včetně kabelového ovladače, který se rovněž dá použít jako pokojový termostat. Rozměry 705 x 600 x 695 mm 11 kw 1~230V RKHBRD011AAV ,00 14 kw 1~230V RKHBRD014AAV ,00 16 kw 1~230V RKHBRD016AAV ,00 11 kw 3~400V RKHBRD011AAY ,00 14 kw 3~400V RKHBRD014AAY ,00 16 kw 3~400V RKHBRD016AAY ,00 Produkt Typ Objednací číslo Cena v Kč HybridCube HYC 343/19/0 HYC 343/19/ ,00 energetický zásobník pro HPSU nízkoteplotní do 8 kw a všechny HPSU hitemp Vysoce výkonný zásobník využívající teplotní vrstvení vody s objemem 300 litrů. Ohřev TV nepřímo ohřevem vody v zásobníku tepelným čerpadlem nebo jiným tepelným zdrojem. Vhodný pro solární ohřev TV. Rozměry 1590 x 595 x 615 mm, hmotnost 55 kg HybridCube HYC 544/19/0 HYC 544/19/ ,00 energetický zásobník pro HPSU nízkoteplotní do 8 kw a všechny HPSU hitemp Vysoce výkonný zásobník využívající teplotní vrstvení vody s objemem 500 litrů. Ohřev TV nepřímo ohřevem vody v zásobníku tepelným čerpadlem nebo jinými tepelnými zdroji. Vhodný pro solární ohřev vody a solární podporu vytápění. Rozměry 1590 x 790 x 790 mm, hmotnost 86 kg [ 20 ] HybridCube HYC 544/32/0 HYC 544/32/ ,00 energetický zásobník pro HPSU nízkoteplotní do 16 kw a pro všechny HPSU hitemp Vysoce výkonný zásobník využívající teplotní vrstvení vody s objemem 500 litrů. Ohřev TV ohřevem vody v zásobníku tepelným čerpadem nebo jinými tepelnými zdroji. Vhodný pro solární ohřev vody a solární podporu vytápění. Rozměry 1590 x 790 x 790 mm, hmotnost 86 kg

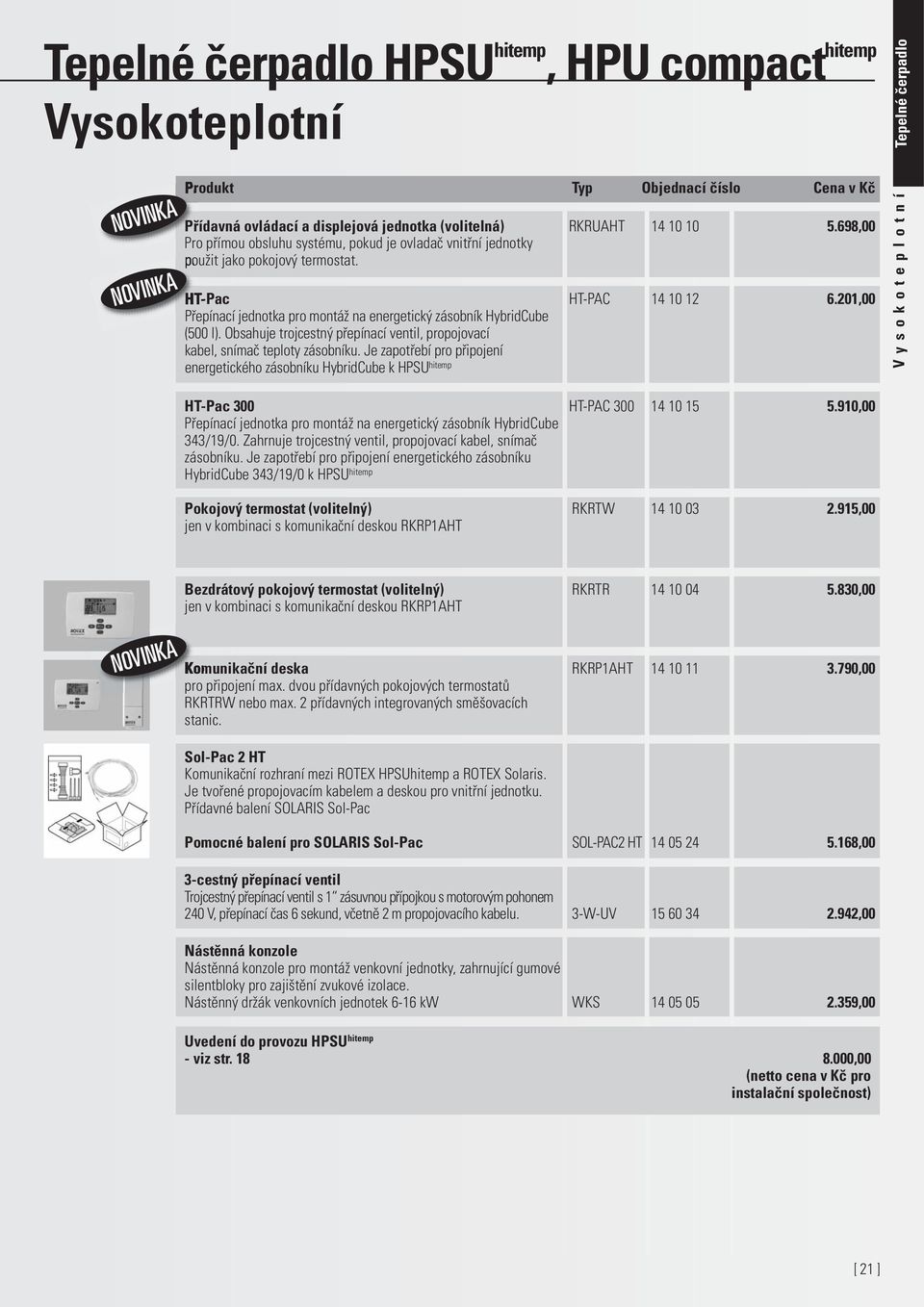

19 Tepelné čerpadlo HPSU hitemp, HPU compact hitemp Vysokoteplotní Tepelné čerpadlo Produkt Typ Objednací číslo Cena v Kč Přídavná ovládací a displejová jednotka (volitelná) RKRUAHT ,00 Pro přímou obsluhu systému, pokud je ovladač vnitřní jednotky použit jako pokojový termostat. HT-Pac HT-PAC ,00 Přepínací jednotka pro montáž na energetický zásobník HybridCube (500 l). Obsahuje trojcestný přepínací ventil, propojovací kabel, snímač teploty zásobníku. Je zapotřebí pro připojení energetického zásobníku HybridCube k HPSU hitemp Vysokoteplotní HT-Pac 300 HT-PAC ,00 Přepínací jednotka pro montáž na energetický zásobník HybridCube 343/19/0. Zahrnuje trojcestný ventil, propojovací kabel, snímač zásobníku. Je zapotřebí pro připojení energetického zásobníku HybridCube 343/19/0 k HPSU hitemp Pokojový termostat (volitelný) RKRTW ,00 jen v kombinaci s komunikační deskou RKRP1AHT Bezdrátový pokojový termostat (volitelný) RKRTR ,00 jen v kombinaci s komunikační deskou RKRP1AHT Komunikační deska RKRP1AHT ,00 pro připojení max. dvou přídavných pokojových termostatů RKRTRW nebo max. 2 přídavných integrovaných směšovacích stanic. Sol-Pac 2 HT Komunikační rozhraní mezi ROTEX HPSUhitemp a ROTEX Solaris. Je tvořené propojovacím kabelem a deskou pro vnitřní jednotku. Přídavné balení SOLARIS Sol-Pac Pomocné balení pro SOLARIS Sol-Pac SOL-PAC2 HT ,00 3-cestný přepínací ventil Trojcestný přepínací ventil s 1 zásuvnou přípojkou s motorovým pohonem 240 V, přepínací čas 6 sekund, včetně 2 m propojovacího kabelu. 3-W-UV ,00 Nástěnná konzole Nástěnná konzole pro montáž venkovní jednotky, zahrnující gumové silentbloky pro zajištění zvukové izolace. Nástěnný držák venkovních jednotek 6-16 kw WKS ,00 Uvedení do provozu HPSU hitemp - viz str ,00 (netto cena v Kč pro instalační společnost) [ 21 ]

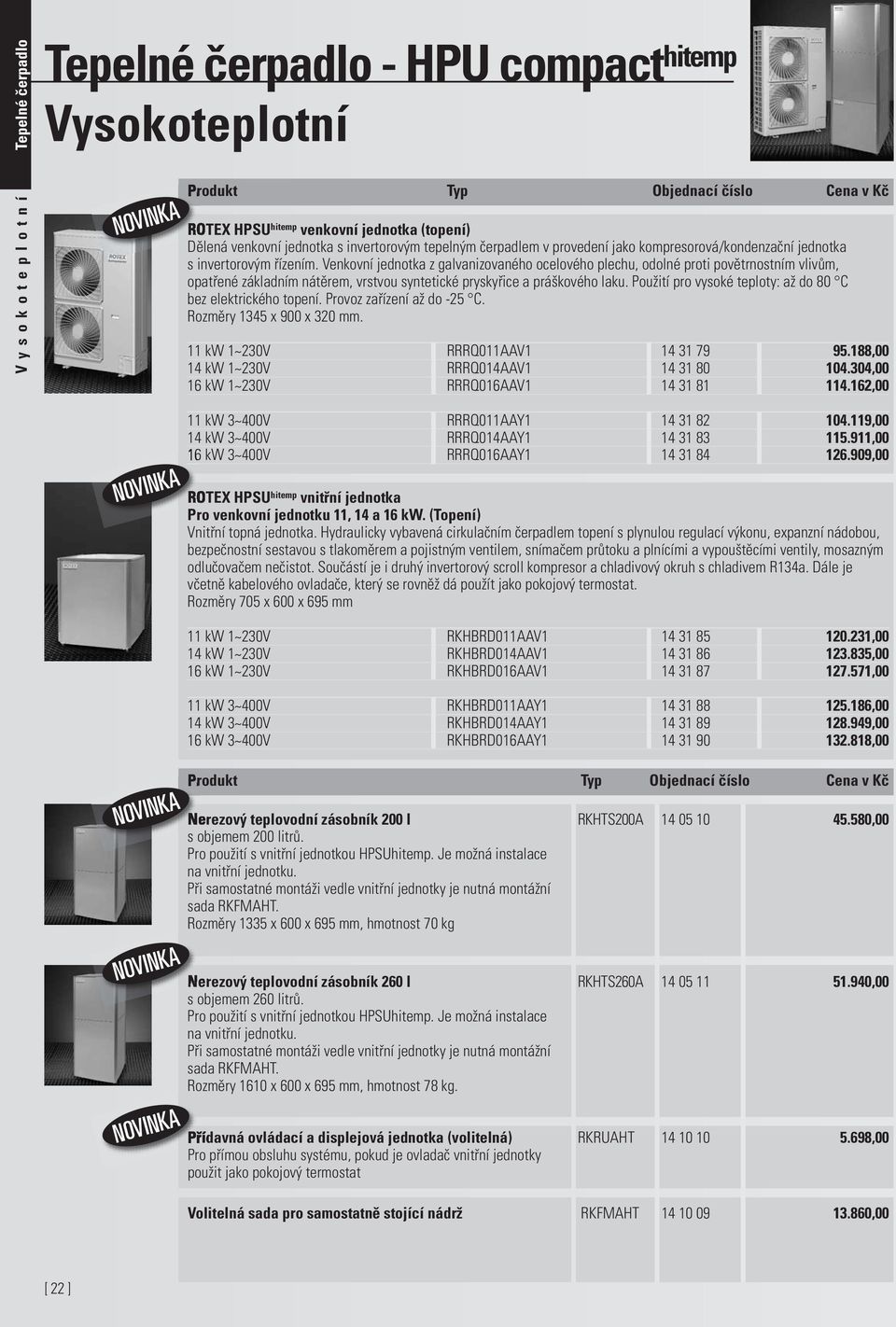

20 Tepelné čerpadlo Tepelné čerpadlo - HPU compact hitemp Vysokoteplotní Vysokoteplotní Produkt Typ Objednací číslo Cena v Kč ROTEX HPSU hitemp venkovní jednotka (topení) Dělená venkovní jednotka s invertorovým tepelným čerpadlem v provedení jako kompresorová/kondenzační jednotka s invertorovým řízením. Venkovní jednotka z galvanizovaného ocelového plechu, odolné proti povětrnostním vlivům, opatřené základním nátěrem, vrstvou syntetické pryskyřice a práškového laku. Použití pro vysoké teploty: až do 80 C bez elektrického topení. Provoz zařízení až do -25 C. Rozměry 1345 x 900 x 320 mm. 11 kw 1~230V RRRQ011AAV ,00 14 kw 1~230V RRRQ014AAV ,00 16 kw 1~230V RRRQ016AAV ,00 11 kw 3~400V RRRQ011AAY ,00 14 kw 3~400V RRRQ014AAY ,00 16 kw 3~400V RRRQ016AAY ,00 ROTEX HPSU hitemp vnitřní jednotka Pro venkovní jednotku 11, 14 a 16 kw. (Topení) Vnitřní topná jednotka. Hydraulicky vybavená cirkulačním čerpadlem topení s plynulou regulací výkonu, expanzní nádobou, bezpečnostní sestavou s tlakoměrem a pojistným ventilem, snímačem průtoku a plnícími a vypouštěcími ventily, mosazným odlučovačem nečistot. Součástí je i druhý invertorový scroll kompresor a chladivový okruh s chladivem R134a. Dále je včetně kabelového ovladače, který se rovněž dá použít jako pokojový termostat. Rozměry 705 x 600 x 695 mm 11 kw 1~230V RKHBRD011AAV ,00 14 kw 1~230V RKHBRD014AAV ,00 16 kw 1~230V RKHBRD016AAV ,00 11 kw 3~400V RKHBRD011AAY ,00 14 kw 3~400V RKHBRD014AAY ,00 16 kw 3~400V RKHBRD016AAY ,00 Produkt Typ Objednací číslo Cena v Kč Nerezový teplovodní zásobník 200 l RKHTS200A ,00 s objemem 200 litrů. Pro použití s vnitřní jednotkou HPSUhitemp. Je možná instalace na vnitřní jednotku. Při samostatné montáži vedle vnitřní jednotky je nutná montážní sada RKFMAHT. Rozměry 1335 x 600 x 695 mm, hmotnost 70 kg Nerezový teplovodní zásobník 260 l RKHTS260A ,00 s objemem 260 litrů. Pro použití s vnitřní jednotkou HPSUhitemp. Je možná instalace na vnitřní jednotku. Při samostatné montáži vedle vnitřní jednotky je nutná montážní sada RKFMAHT. Rozměry 1610 x 600 x 695 mm, hmotnost 78 kg. Přídavná ovládací a displejová jednotka (volitelná) RKRUAHT ,00 Pro přímou obsluhu systému, pokud je ovladač vnitřní jednotky použit jako pokojový termostat Volitelná sada pro samostatně stojící nádrž RKFMAHT ,00 [ 22 ]

21 Tepelné čerpadlo HPU compact hitemp Vysokoteplotní Tepelné čerpadlo Produkt Typ Objednací číslo Cena v Kč Pokojový termostat (volitelný) RKRTW ,00 pouze v kombinaci s komunikační deskou RKRP1AHT Bezdrátový pokojový termostat (volitelný) RKRTR ,00 pouze v kombinaci s komunikační deskou RKRP1AHT Komunikační deska RKRP1AHT ,00 Nezbytná pro připojení max. dvou přídavných pokojových termostatů nebo max. dvou integrovaných směšovacích stanic Vysokoteplotní 3-cestný přepínací ventil Trojcestný přepínací ventil se zásuvnou přípojkou 1 s motorovým pohonem 240 V, přepínací čas 6 sekund, včetně propojovacího kabelu 2 m. 3-W-UV ,00 Nástěnná konzole Nástěnná konzole pro montáž venkovní jednotky, zahrnující gumové silentbloky pro zajištění zvukové izolace. Nástěnný držák venkovních jednotek 6-16 kw WKS ,00 Uvedení do provozu HPSU hitemp - viz str ,00 (netto cena v Kč pro instalační společnost) [ 23 ]

22 Tepelné čerpadlo Tepelné čerpadlo HPSU Energetické zásobníky pro tepelná čerpadla Technická data energetických zásobníků pro tepelná čerpadla Energetické zásobníky s volitelnou solární funkcí Teplovodní zásobník z nerezoceli 1) Typ HYC 544/19/0 HYC 544/32/0 HYC 343/19/0 RKHTSP 200 RKHTSP 260 Základní data Celkový objem litry Hmotnost kg Celková hmotnost s náplní kg Rozměry (délka x šířka x výška) cm 79 x 79 x x 79 x ,5 x 61,5 x ,5 x 60 x 133,5 69,5 x 60 x 161 Maximální přípustná teplota vody v zásobníku C Tepelná ztráta při 60 C kwh/24h 1,4 1,4 1,3 1,2 1,5 Teplá voda Objem teplé pitné vody litry 28,4 28,4 27,8 193,5 250,5 Maximální provozní tlak bary Materiál tepelného výměníku teplé pitné vody nerezocel nerezocel nerezocel / / Plocha tepelného výměníku teplé pitné vody m² 5,9 5,9 5,71 / / Průměrný měrný tepelný výkon W/K Nabíjecí tepelný výměník zásobníku (nerezocel) Objem výměníku litry 9,5 17,4 12,3 7,5 7,5 Plocha nabíjecího tepelného výměníku m² 1,96 3,74 2,53 1,56 1,56 Průměrný měrný tepelný výkon W/K / / Solární podpora topení (nerezocel) Objem výměníku litry 4,8 4,8 / / / Plocha tepelného výměníku m² 0,96 0,96 / / / Průměrný měrný tepelný výkon W/K 312,9 312,9 / / / Tepelná výkonová data* Objem teplé vody bez dohřívání při odběru 8 l/min / 12 l/min (TKW = 10 C/TWW = 40 C/ TSP = 50 C) litry 338 / / / / / 326 Objem teplé vody bez dohřívání při odběru 8 l/min / 12 l/min (TKW = 10 C/TWW = 40 C/ TSP = 60 C) litry 527 / / / / / 411 Objem teplé vody bez dohřívání při odběru 8 l/min / 12 l/min (TKW = 10 C/TWW = 40 C/ TSP = 65 C) litry 614 / / / / / 453 Dohřívací čas min Odběrní objem 140 l -> 5820 Wh (vana) (HPSU 008) (HPSU 016) (HPSU 008) (HPSU hitemp 016) (HPSU hitemp 016) Dohřívací čas min Odběrní objem 90 l -> 3660 Wh (sprcha) (HPSU 008) (HPSU 016) (HPSU 008) / / Trubkové přípojky Teplá a studená voda palce 1"AG 1"AG 1"AG 3/4"IG 3/4"IG Topná a zpětná přípojka palce 1"AG 1"AG 1"AG 3/4"IG 3/4"IG *Definice: DHWV = objem teplé vody, která je k dispozici při směšovací teplotě 40 C při teplotě studené vody 10 C při uvedeném odběru bez dohřívání! Dohřívací čas = čas potřebný pro ohřátí teplovodního zásobníku zpět na teplotu 50 C po odebrání specifikovaného objemu teplé vody. 1) Jen v kombinaci s dvoustupňovým tepelným čerpadlem HPU compact hitemp [ 24 ]

23 Tepelné čerpadlo HPSU Energetické zásobníky pro tepelná čerpadla Tepelné čerpadlo Produkt Typ Objednací číslo Cena v Kč HybridCube HYC 343/19/0 HYC 343/19/ ,00 energetický zásobník pro HPSU nízkoteplotní do 8 kw a všechny HPSU hitemp Vysoce výkonný zásobník využívající teplotní vrstvení vody s objemem 300 litrů. Ohřev TV nepřímo ohřevem vody v zásobníku tepelným čerpadlem nebo jiným tepelným zdrojem. Vhodný pro solární ohřev TV. Rozměry 1590 x 595 x 615 mm, hmotnost 55 kg HybridCube HYC 544/19/0 HYC 544/19/ ,00 energetický zásobník pro HPSU nízkoteplotní do 8 kw a všechny HPSU hitemp Vysoce výkonný zásobník využívající teplotní vrstvení vody s objemem 500 litrů. Ohřev TV nepřímo ohřevem vody v zásobníku tepelným čerpadlem nebo jinými tepelnými zdroji. Vhodný pro solární ohřev vody a solární podporu vytápění. Rozměry 1590 x 790 x 790 mm, hmotnost 86 kg HybridCube HYC 544/32/0 HYC 544/32/ ,00 energetický zásobník pro HPSU nízkoteplotní do 16 kw a pro všechny HPSU hitemp Vysoce výkonný zásobník využívající teplotní vrstvení vody s objemem 500 litrů. Ohřev TV ohřevem vody v zásobníku tepelným čerpadem nebo jinými tepelnými zdroji. Vhodný pro solární ohřev vody a solární podporu vytápění. Rozměry 1590 x 790 x 790 mm, hmotnost 86 kg. [ 25 ]

24 Teplovodní zásobník Teplovodní zásobník ROTEX Sanicube a HybridCube - hygienické teplovodní zásobníky Oddělení akumulační vody a teplé pitné vody Teplo je uloženo v akumulační vodě a ne v teplé pitné vodě To znamená: - Optimální hygiena vody - Žádná tvorba legionely, neboť teplá pitná voda vstupuje do trubkového tepelného výměníku vždy na principu první dovnitř - první ven (nestagnuje) - Žádné usazeniny nečistot, vápenné usazeniny nebo sedimenty (není nutné žádné čištění) Ideální pro použití se solární energií Ideální v kombinaci s kotli na tuhá paliva (například pelety) Ideální pro akumulaci tepla pro tepelná čerpadla Nekorodující díky použití plastů a vysoce legovaných nerezocelí Možnost vzájemného propojení pro vytváření tepelných akumulačních systémů, ideálních v případě velké spotřeby vody a při nutnosti dodržení vysoké úrovně hygieny, například: - hotely a rekreační komplexy - nemocnice - domovy důchodců - sportovní areály [ 55 ]

25 Teplovodní zásobník HybridCube Technická data pro HybridCube, Sanicube Solaris a Sanicube HYC 343/19/0 HYC 544/19/0 HYC 544/32/0 Warmwasserspeicher [ 56 ] Základní data Celkový objem litry Hmotnost kg Celková hmotnost s náplní kg Rozměry (délka x šířka x výška) cm 59,5 x 61,5 x x 79 x x 79 x 159 Maximální výška po napojení cm Maximální přípustná teplota vody v zásobníku C Ztráta tepla při 60 C kwh/24h 1,3 1,4 1,4 Teplá pitná voda Objem tepelného výměníku teplé pitné vody litry 27,8 28,4 28,4 Maximální provozní tlak bary Materiál tepelného výměníku teplé pitné vody nerezocel nerezocel nerezocel Plocha tepelného výměníku teplé pitné vody m 2 5,71 5,9 5,9 Průměrný měrný tepelný výkon W/K Nabíjecí tepelný výměník zásobníku (nerezocel) Objem vody tepelného výměníku litry 12,3 9,5 17,4 Plocha nabíjecího tepelného výměníku m 2 2,53 2,0 3,7 Průměrný měrný tepelný výkon W/K Druhý nabíjecí tepelný výměník zásobníku (nerezocel) Objem vody tepelného výměníku litry Plocha nabíjecího tepelného výměníku m 2 Průměrný měrný tepelný výkon W/K Solární podpora topení (nerezocel) Objem vody tepelného výměníku litry 4,8 4,8 Plocha tepelného výměníku m 2 1,0 1,0 Průměrný měrný tepelný výkon W/K Tepelná výkonová data Sanicube Výkonová charakteristika NL podle DIN ) 1) Kontinuální výkon QD podle DIN 4708 kw Maximální odběr po 10 minut při 35 kw při (TKW = 10 C/TWW = 40 C/TSP = 60 C) l/min Množství teplé vody bez dohřívání při odběru 15 l/min (TKW = 10 C/TWW = 40 C/TSP = 60 C) litry Objem teplé vody s dohříváním při výkonu 20 kw a odběru 15 l/min (TKW = 10 C/TWW = 40 C/ TSP = 60 C) litry Krátkodobé množství vody za 10 minut litry Tepelná výkonová data HybridCube* Objem teplé vody bez dohřívání při odběru 8 l/min / 12 l/min (TKW = 10 C/TWW = 40 C/TSP = 50 C) litry 213 / / / 272 Objem teplé vody bez dohřívání při odběru 8 l/min / 12 l/min (TKW = 10 C/TWW = 40 C/TSP = 60 C) litry 283 / / / 468 Objem teplé vody bez dohřívání při odběru 8 l/min / 12 l/min (TKW = 10 C/TWW = 40 C/TSP = 65 C) litry 332 / / / 560 Minimální dohřívací čas min při odběru 140 l -> 5820 Wh (jedna vana) (HPSU 008) (HPSU 008) (HPSU 016) Minimální dohřívací čas min při odběru 90 l -> 3660 Wh (jedna sprcha) (HPSU 008) (HPSU 008) (HPSU 016) Trubkové přípojky Studená a teplá vodar palce 1 AG 1 AG 1 AG Vstupní a zpětné potrubí topení palce 1 AG 1 AG 1 AG

26 Sanicube Solaris Sanicube SCS 328/14/0 SCS 538/16/0 SCS 538/16/16 SCS 538/0/0 SC 538/16/0 SC 538/16/ ,5 x 61,5 x x 79 x x 79 x x 79 x x 79 x x 79 x ,3 1,4 1,4 1,4 1,4 1, ,5 24,5 24,5 24,5 24, nerezocel nerezocel nerezocel nerezocel nerezocel nerezocel 4,1 5,5 5,5 5,5 5,5 5, Warmwasserspeicher 1) Nabíjení s 35 kw, napájecí teplota 80 C, teplota v zásobníku 65 C, teplota teplé vody 45 C a teplota studené vody 10 C 9,1 10,4 10,4 10,4 10,4 2,1 2,3 2,3 2,3 2, ,4 10,4 2,3 2, ,4 0,4 0, ,2 2,3 2,5 2,3 4,1 4, * Definice: DHWV = dostupný objem teplé vody bez dalšího ohřevu a objem odběru při smíšené teplotě vody 40 C a teplotě studené vody 10 C Dohřívací čas = čas potřebný k dohřátí teplé vody v zásobníku na teplotu 50 C po odebrání specifikovaného objemu teplé vody. 1 AG 1 AG 1 AG 1 AG 1 AG 1 AG 1 AG 1 AG 1 AG 1 AG 1 AG 1 AG [ 57 ]

27 Teplovodní zásobník Teplovodní zásobník Produkt Typ Objednací číslo Cena v Kč HybridCube HYC 343/19/0 HYC 343/19/ ,00 energetický zásobník pro HPSU nízkoteplotní do 8 kw a všechny HPSU hitemp Vysoce výkonný zásobník využívající teplotní vrstvení vody s objemem 300 litrů. Ohřev TV nepřímo ohřevem vody v zásobníku tepelným čerpadlem nebo jiným tepelným zdrojem. Vhodný pro solární ohřev TV. Rozměry 1590 x 595 x 615 mm, hmotnost 55 kg HybridCube HYC 544/19/0 HYC 544/19/ ,00 energetický zásobník pro HPSU nízkoteplotní do 8 kw a všechny HPSU hitemp Vysoce výkonný zásobník využívající teplotní vrstvení vody s objemem 500 litrů. Ohřev TV nepřímo ohřevem vody v zásobníku tepelným čerpadlem nebo jinými tepelnými zdroji. Vhodný pro solární ohřev vody a solární podporu vytápění. Rozměry 1590 x 790 x 790 mm, hmotnost 86 kg HybridCube HYC 544/32/0 HYC 544/32/ ,00 energetický zásobník pro HPSU nízkoteplotní do 16 kw a pro všechny HPSU hitemp Vysoce výkonný zásobník využívající teplotní vrstvení vody s objemem 500 litrů. Ohřev TV ohřevem vody v zásobníku tepelným čerpadem nebo jinými tepelnými zdroji. Vhodný pro solární ohřev vody a solární podporu vytápění. Rozměry 1590 x 790 x 790 mm, hmotnost 86 kg Sanicube SCS 328/14/0 SCS 328/14/ ,00 Použití: ohřev vody ohřevem zásobníku kotlem nebo jiným zdrojem tepla Charakteristika účinnosti podle DIN 4708 T3 1) : N L = 2,2 Vhodný pro ohřev pitné vody solární energií. Sanicube Solaris SCS 538/16/0 SCS 538/16/ ,00 Použití: beztlaký provoz se solárními panely ROTEX Solaris pro solární ohřev pitné vody s podporou topení. Charakteristika účinnosti podle DIN 4708 T3 1) : N L = 2,3 Sanicube Solaris SCS 538/16/16 SCS 538/16/ ,00 Použití: beztlaký přímý provoz se solárním systémem ROTEX Solaris pro solární ohřev pitné vody s podporou topení a připojení kotle na dřevo nebo bazénu. Charakteristika účinnosti podle DIN 4708 T3 1) : N L = 2,5 (s paralelně zapojenými tepelnými výměníky akumulovaného tepla) Sanicube Solaris SCS 538/0/0 SCS 538/0/ ,00 Použití: beztlaký provoz se solárním systémem ROTEX Solaris pro solární ohřev pitné vody s podporou topení a připojení elektrokotle EHS/500/6, 2-6 kw 1) Ohřev s topným výkonem 35 kw, teplota zásobníku 65 C, teplá voda 45 C, studená voda 10 C [ 58 ]

28 Teplovodní zásobník Produkt Typ Objednací číslo Cena v Kč Sanicube SC 538/16/0 SC 538/16/ ,00 Použití: ohřev vody ohřevem zásobníku kotlem nebo jiným zdrojem tepla Charakteristika účinnosti podle DIN 4708 T3 1) : N L = 4,1 Sanicube SC 538/16/16 SC 538/16/ ,00 Použití: ohřev vody ohřevem zásobníku kotlem a přídavným zdrojem tepla Charakteristika účinnosti podle DIN 4708 T3 1) : N L = 4,4 (s paralelně připojenými tepelnými výměníky akumulovaného tepla) Teplovodní zásobník US 150 US ,00 Izolovaný zásobník z nerezoceli Celkový objem 150 l Výkonová charakteristika podle DIN 4708 T3 1) : N L = 2,2 Délka x šířka x výška = 100 x 66 x 66 cm Maximální provozní teplota 95 C Maximální přípustný provozní tlak 10 barů Prázdná hmotnost 44 kg Připojovací sada pro US 150 a A1 ALO ,00 tvořená tepelně izolovanými trubkami ROTEX VA včetně přípojek. Elektrický topný prvek 240 V EHS/500/ ,00 Výkon 2 kw s integrovaným regulátorem teploty C a omezovačem teploty 95 C. Elektrický topný prvek 240/400 V EHS/500/ ,00 Výkon 2-6 kw včetně regulátoru teploty a omezovače teploty 98 C, hloubka ponoření 1420 mm Elektrický topný prvek 240/400 V EHS/500/ ,00 Výkon 2-6 kw včetně regulátoru teploty a omezovače teploty 98 C, hloubka ponoření 1100 mm Pro použití s Sanicube Solaris 1) Ohřev s topným výkonem 20 kw, teplota zásobníku 65 C, teplá voda 45 C, studená voda 10 C [ 59 ]

29 Teplovodní zásobník Produkt Typ Objednací číslo Cena v Kč Teplovodní zásobník Termostatický směšovací ventil proti opaření VTA ,00 Tepelné bezpečnostní zařízení pro potrubí na pitnou vodu. Rozsah nastavení C Šroubovací připojovací sada ,00 pro připojení bezpečnostního ventilu proti opaření VTA32 Sada teploměru THSS ,00 Teploměr 0 80 C, ponorné pouzdro (vhodné pro všechny Sanicube), těsnění a šroubovací přípojka Produkt Balící Objednací Cena Cena jednotka číslo balící za kus jednotky Cirkulační brzda 2 St ,00 146,00 Pro zamezení gravitační cirkulace ve vodních okruzích Sanicube [ 60 ]

30 Solární systém DB P Tyto komponenty jsou vhodné jen pro vypouštěcí beztlakový systém ROTEX Solaris. Tyto komponenty jsou vhodné jen pro tlakový systém ROTEX Solaris. Solární systém Vypouštěcí systém ROTEX Solaris. DB Přímý beztlaký vypouštěcí solární systém Solární energie pro teplou vodu a topení Vysoce účinný vrstevnatý zásobník Optimální hygiena vody Automatické vypouštění při mrazu nebo při nabitém zásobníku Žádná nemrznoucí směs, žádný tlakový omezovací ventil Žádná expanzní nádoba Bez údržby Snadná integrace do stávajících topných a teplovodních systémů ROTEX Solaris nová generace solárních panelů Vysoce účinné solární panely v 3 rozměrech Vylepšený vzhled Zjednodušená montáž Zvýšená účinnost K dispozici i jako tlakový systém ROTEX Solaris jednoduchá a rychlá instalace Vícepolohové střešní držáky Jednoduchá montáž solárních panelů Snadná instalace a bezpečná připojovací technologie ROTEX Solaris - nyní i jako tlakový systém Tlakový solární systém se spojeným deskovým tepelným výměníkem Pro všechny aplikace Pro případy, kdy není možno použít vypouštěcí systém Vysoce účinný vrstevnatý zásobník Optimální hygiena vody Jednoduchá instalace P [ 61 ]

31 Solární systém DB Solární panel V21P Seznam materiálu pro standardní připojení vypouštěcích panelů Solaris pro ohřev vody a podporu topení V21P Počet solárních panelů Typ instalace Na střeše Ve střeše Na střeše Ve střeše Na střeše Ve střeše Na střeše Ve střeše Produkt Typ Objednací č. Počet Počet Počet Počet Počet Počet Početl Počet Sanicube Solaris 538/16/0 SCS 538/16/ Plochý deskový kolektor Solaris V21P RTX Řídící a čerpací jednotka RPS Solaris FlowSensor FLS RTX (1) (1) (1) (1) (1) (1) (1) (1) Solaris FlowGuard FLG RTX (1) (1) (1) (1) (1) (1) (1) (1) Připojovací potrubí Solaris CON Sada střešního průchodu RCAP Solaris s připojovacími díly Černá a montážním materiálem RCRP Na střechu Červená Přípojka Solaris pro montáž do střechy RCIP RTX Připojovací sada kolektoru FIX VBP RTX Montážní lišta pro jednotlivý panel FIX MP Upevňovací držáky pro jeden panel pro montáž na střechu FIX-AD Sada oplechování pro montáž do střechy pro dva panely IB V21P Sada oplechování pro každý další kolektor IE V21P Celková suma v Kč , , , , , , , ,00 (1) Volitelné příslušenství není zahrnuto v ceně. Pro zajištění efektivní funkce vašeho systému vám doporučujeme použití FlowSensoru. [ 62 ]

32 Seznam materiálu pro standardní připojení vypouštěcích kolektorů Solaris pro ohřev vody a podporu topení V26P Solární panel V26P Počet solárních panelů Typ instalace Na střechu Do střechy Plochá Na střechu Do střechy Plochá Na střechu Do střechy Plochá Na střechu Do střechy Plochá střecha střecha střecha střecha Produkt Typ Objednací č. Počet Počet Počet Počet Počet Počet Počet Počet Počet Počet Počet Počet Sanicube Solaris 538/16/0 SCS 538/16/ Plochý deskový kolektor Solaris V26P RTX Řídící a čerpací jednotka RPS Solaris FlowSensor FLS RTX (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) Solaris FlowGuard FLG RTX (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) Připojovací potrubí Solaris CON Sada střešního průchodu Solaris RCAP s připojovacími díly a montážním černá materiálem RCRP Na střechu Červená Přípojka Solaris pro montáž do střechy RCIP RTX Sada střešního průchodu Solaris s připojovacími díly a montážním materiálem pro plochou střechu RCFP RTX Připojovací sada kolektoru FIX VBP RTX Montážní lišta pro jednotlivý panel FIX MP Upevňovací držáky pro jeden panel pro montáž na střechu FIX-AD Sada oplechování pro montáž do střechy pro dva panely IB V26P Sada oplechování pro každý další kolektor IE V26P Nastavovací rám pro dva kolektory na ploché střeše FB V26P RTX Nastavovací rám pro každý další kolektor na ploché střeše FE V26P RTX Celková suma v Kč , , , , , , , , , , , ,00 (1) Volitelné příslušenství není zahrnuto v ceně. Pro zajištění efektivní funkce vašeho systému vám doporučujeme použití FlowSensoru. DB Solární systém [ 63 ]
