5 Určené použití Toto zařízení je určeno pro dezinfekci a čištění koupelových a sprchových zařízení v nemocnicích nebo pečovatelských zařízeních. Dezinfekční systém MultiClean je určen pro použití pouze s dezinfekčními/čisticími prostředky a zařízeními společnosti ArjoHuntleigh, jako jsou vany, perličkové koupele, sprchová zařízení a jiná koupelová příslušenství ArjoHuntleigh. Dezinfekční systém MultiClean je určen k použití náležitě vyškoleným pečovatelským personálem, který je přiměřeně znalý pečovatelského prostředí, běžných postupů a procedur, a v souladu s pokyny uvedenými v Návodu k použití. Dezinfekční systém MultiClean by měl být používán pouze pro účely uvedené v tomto Návodu k použití. Jakékoli jiné použití je zakázáno. Instalační a servisní požadavky Dezinfekční systém MultiClean musí instalovat náležitě vyškolení pracovníci podle Pokynů pro montáž a instalaci. Požadavky v nich uvedené mohou být nahrazeny pouze místním předpisem. Předpokládaná životnost Není-li uvedeno jinak, pak předpokládaná životnost dezinfekčního systému MultiClean je deset (10) let za předpokladu, že je pravidelně prováděna preventivní údržba v souladu s pokyny uvedenými včásti Péče a preventivní údržba na straně 16. Posouzení klientů Toto zařízení není určeno pro klienty. Indikace použití Dezinfekční systém MultiClean je vybaven dezinfekčním/čisticím prostředkem ArjoHuntleigh a je určen k dezinfekci a čištění nekritických zdravotnických prostředků a povrchů vybavení v koupelnách, sprchách a podobných prostředích. Je vhodný k použití u nekritických zdravotnických prostředků, které přicházejí do styku pouze s neporušenou kůží. Kontraindikace Dezinfekční systém MultiClean není určen k použití k čištění a dezinfekci kritických nebo středně kritických zdravotnických prostředků používaných při chirurgických a invazivních zákrocích. 5

6 Bezpečnostní pokyny Aby nedošlo k poškození zraku a pokožky, vždy noste ochranné brýle a rukavice. Pokud dojde ke kontaktu, opláchněte zasažené místo velkým množstvím vody. Pokud dojde k podráždění pokožky nebo očí, vyhledejte lékařskou pomoc. Vždy si přečtěte Návod k použití a Materiálový bezpečnostní list k dezinfekčnímu prostředku. V případě požití dezinfekčního prostředku NEVYVOLÁVEJTE zvracení. Podejte postiženému mléko nebo vodu. Bude-li to nezbytné, vyhledejte lékařskou pomoc. Z důvodu ochrany před podrážděním očí nebo pokožky nikdy neprovádějte dezinfekci v přítomnosti klienta. Dezinfekční systém MultiClean ani dezinfekční prostředek nikdy nepoužívejte u lidí. Aby nedošlo k úrazu el. proudem, musí být zařízení vždy připojeno k: trvalému napájení z uzemněné el. zásuvky; samostatné pojistce a proudovému jističi; zařízení pro odpojení od sítě; vyrovnání potenciálu. Všechny instalace musí být v souladu s místními zákony a předpisy. POZNÁMKA Úpravy zařízení, provedené bez výslovného souhlasu společnosti ArjoHuntleigh, zbavují dodavatele odpovědnosti za produkt. 6

7 Záměrně prázdná stránka 7

8 Označení dílů 10B 1 10A Dezinfekční láhev 3 l (101 fl.oz) 2 Inspekční okénko 3 Zásobník dezinfekčního prostředku 4 Průtokoměr 5 Ovládání uzavíracího ventilu I = otevřený O = zavřený 6 Přípojka láhve 7 Přístupová dvířka 8 Ovládací spínač ZAP/VYP I = zapnuto O = vypnuto 9 Zámek dvířek 10 Volič funkcí A (žlutá) = dezinfekce B (modrá) = oplachování 11 Držák rozprašovací rukojeti 12 Rozprašovací rukojeť 13 Sprchová hadice 2 m (79 ) 3 m (118 ) 14 Seřizovací šroub pro nastavení koncentrace 8

9 Popis produktu/funkce POZNÁMKA Informace v tomto návodu byly v době tisku správné. Společnost ArjoHuntleigh si však vyhrazuje právo začlenit do specifikace změny nebo úpravy bez předchozího upozornění. Dezinfekční systém MultiClean slouží k účinnému čištění a dezinfekci koupelových a sprchových zařízení v nemocnicích, pečovatelských a jiných zdravotnických zařízeních. Obr. 1 Při použití s řadou dezinfekčních prostředků ArjoHuntleigh dezinfekční systém MultiClean vypouští roztok zředěného dezinfekčního prostředku v předem nastavených koncentracích. Nástěnný dezinfekční systém MultiClean je určen k použití v koupelnách a sprchách. Je navržen pro použití s vanami, perličkovými koupelemi, sprchovým zařízením a dalším koupelovým příslušenstvím dodávaným společností ArjoHuntleigh. (Viz obr. 1) Obr. 2 Dezinfekční systém MultiClean není určen ke sprchování klientů. (Viz obr. 2) Dezinfekční systém MultiClean je vybaven rozprašovací rukojetí se spouští a hadicí v délce 2 m (79 ). Rozprašovací rukojeť lze bezpečně a pohodlně upevnit do držáku umístěného na boční straně zařízení. Dva ovládací prvky na hlavním panelu umožňují obsluze spouštět zařízení a volit mezi dezinfekčním nebo oplachovacím režimem. Uzamykatelná dvířka umožňují přístup do prostoru, v němž je umístěn zásobník s dezinfekčním prostředkem o objemu 3 l (101 fl.oz), uzavírací ventil a knoflík pro nastavení koncentrace. Dezinfekční systém MultiClean je nabízen ve dvou provedeních: standardní model (s napojením na přívod vody) model s čerpadlem (s elektrickým čerpadlem) Oba modely jsou dodávány v souladu s podmínkami pro montáž a požadavky místních předpisů na vodoinstalace. Standardní model je vybaven ochrannou jednotkou pro zamezení zpětného proudění (zavzdušňovacím ventilem typu DA pro USA/Kanadu, přerušovačem průtoku typu DB pro Evropu) s odtokem do odpadního potrubí. Model s čerpadlem je vybaven zabudovanou vodní nádrží se vzduchovou mezerou typu AA, která slouží jako ochrana proti přetlaku z vodovodní sítě. 9

10 Pokyny k obsluze Aby nedošlo k poškození zraku a pokožky, vždy noste ochranné brýle a rukavice. Pokud dojde ke kontaktu, opláchněte zasažené místo velkým množstvím vody. Pokud dojde k podráždění pokožky nebo očí, vyhledejte lékařskou pomoc. Vždy si přečtěte Návod k použití a Materiálový bezpečnostní list k dezinfekčnímu prostředku. Obecné pokyny k dezinfekci pro koupelová zařízení ArjoHuntleigh Pokud se takové zařízení používá opakovaně, existuje reálné nebezpečí křížového přenosu infekce z jedné osoby na druhou. Podle definice jsou uživatelé těchto produktů osoby s oslabeným organismem, takže je nutné vyloučit nebezpečí kontaktu s mikroorganismy. Koupelové systémy ArjoHuntleigh vyžadují dodržování striktního režimu čištění s využitím dezinfekčního systému MultiClean. Následující plán byl sestaven tak, aby optimalizoval hygienické čištění koupelových a sprchových zařízení po každém použití a vypuštění vody. Použití Doporučujeme, aby koupelová a sprchová zařízení i jejich příslušenství byla čištěna a dezinfikována v následujících intervalech. Na začátku dne Před prvním použitím je nutné každý den veškerá zařízení důkladně vydezinfikovat a opláchnout. Po každém použití Po každém použití je nutné zařízení důkladně vydezinfikovat a opláchnout. Na konci dne Po posledním použití je nutné každý den zařízení vydezinfikovat, vytřít a vysušit. Zamezí se tak tomu, aby zařízení byla ponechávána přes noc se znečištěnými povrchy anebo s nevypuštěnou znečištěnou vodou. Nastavení koncentrace dezinfekčního prostředku (10 kroků) 1 Odemkněte a otevřete přístupová dvířka a láhev s dezinfekčním/čisticím prostředkem ArjoHuntleigh a nasazenou přípojkou vložte do zásobníku. Pokračujte s kroky na následující straně. 10

11 2 Zkontrolujte, zda je dezinfekční systém MultiClean připojen ke všem přívodům médií. 3 Otevřete přívod vody otočením uzavíracího ventilu do otevřené polohy. Obr. 1 4 Zapněte zařízení otočením ovládacího spínače ZAP/VYP do polohy ZAPNUTO. 5 Vyjměte rozprašovací rukojeť z držáku a namiřte ji na dno vany nebo k jinému odtoku, avšak vždy směrem od obsluhy. 6 Otočte volič funkce do polohy pro dezinfekci. 7 Stiskněte spoušť na rozprašovací rukojeti. např. nastavení ArjoClean Obr. 2 8 Zkontrolujte hodnotu na průtokoměru, zda odpovídá hodnotám uvedeným v tabulce nastavení Tabulka nastavení průtokoměru/směsného poměru dezinfekčního prostředku na straně 11. (Viz obr. 1) V případě potřeby upravte pomocí seřizovacího šroubu na přípojce láhve otočením po směru chodu hodinových ručiček se hodnota sníží, otočením proti směru chodu hodinových ručiček se hodnota zvýší. (Viz obr. 2) 9 Rozprašovací rukojeť vložte zpět do držáku. Zavřete a uzamkněte přístupová dvířka. 10 Vypněte zařízení otočením ovládacího spínače do polohy VYPNUTO. Doba působení Doba působení dezinfekčního prostředku se může lišit v závislosti na daném prostředí. Společnost ArjoHuntleigh doporučuje nechat působit dezinfekční prostředek po dobu 10 minut, aby byl zajištěn co nejlepší výsledek. Tento postup by měl být prováděn na začátku i na konci dne a po každém použití vany nebo sprchy. V případech, kdy je riziko křížové kontaminace velmi nízké, je možné dobu působení dezinfekčního prostředku zkrátit až na 2 minuty. Tabulka nastavení průtokoměru/směsného poměru dezinfekčního prostředku DEZINFEKČNÍ PROSTŘEDEK NASTAVENÍ PRŮTOKO- MĚRU SMĚSNÝ POMĚR ÚČINNOST ArjoClean (EU) ml/1 l ppm CenKleen IV (USA) ml/4 l 2fl.oz/US gal. 873 ppm ARJO Disinfectant Cleaner IV (CA) ml/4 l 1fl.oz/US gal. 868 ppm ARJO General Purpose ml/4 l 1fl.oz/US gal. 868 ppm Disinfectant (CA) 11

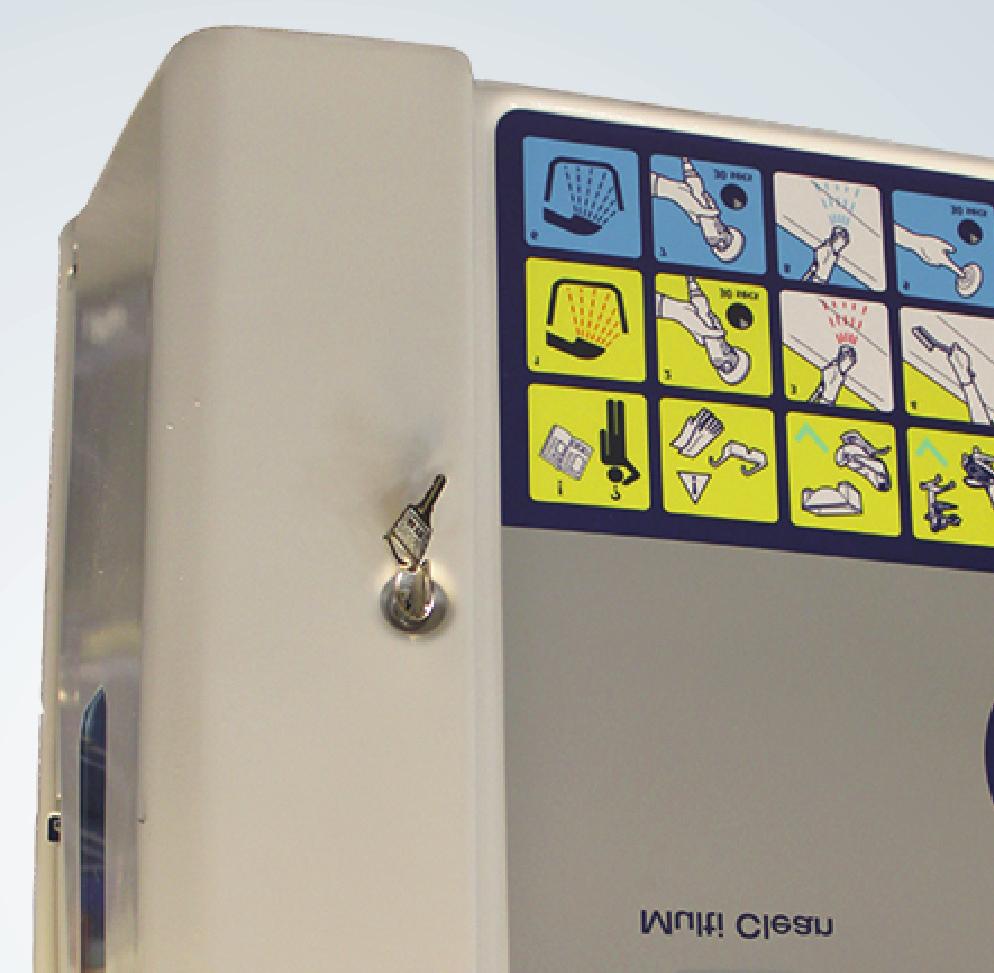

12 Obr. 1 Obr. 2 Obr. 3 Obr. 4 Dezinfekce a čištění (13 kroků) Tyto pokyny odpovídají pracovnímu postupu, který je znázorněn na žlutých obrázcích na předním krytu dezinfekčního systému MultiClean. Podle obr. 1 1 Uzavřete odtokový otvor vany. 2 Uzavřete sací otvor, je-li jím zařízení vybaveno. 3 Otočte volič funkce do polohy pro dezinfekci. 4 Vyjměte rozprašovací rukojeť z držáku, namiřte ji do zařízení a ovládací spínač otočte do polohy ZAPNUTO. Podle obr. 2 5 Rukojeť zasuňte do vstřikovacího otvoru. 6 Stlačujte spoušť rukojeti tak dlouho, dokud ze všech vzduchových/vodních trysek nezačne vytékat dezinfekční roztok. 7 Dezinfekční roztok nechte vytékat dalších 30 vteřin a poté odpojte rukojeť. Podle obr. 3 8 Pomocí rozprašovací rukojeti naneste dezinfekci na všechny vnitřní povrchy zařízení. 9 Ujistěte se, že všechny povrchy jsou postříkány dezinfekčním roztokem. 10 Obdobným způsobem naneste dezinfekční prostředek na veškeré příslušenství a přídavná zařízení za sedačkou i pod ní (je-li instalována). Podle obr Vydrhněte povrchy měkkým štětinovým kartáčem nebo hadříkem, abyste odstranili eventuálně usazený biofilm. Obr. 5 Podle obr Dezinfekční prostředek nechejte působit po předepsanou dobu, aby došlo k řádné dezinfekci. 13 Zatím otřete všechny kontaktní plochy a příslušenství utěrkou na jedno použití namočenou v dezinfekčním roztoku. 12

13 Obr. 6 Obr. 7 Obr. 8 Oplachování (10 kroků) Tyto pokyny odpovídají pracovnímu postupu, který je znázorněn na modrých obrázcích na předním krytu dezinfekčního systému MultiClean. Podle obr. 6 1 Otočte volič funkce do polohy pro oplachování. 2 Otevřete odtokový otvor a případně i sací otvor, pokud je jím vana vybavena, a vypusťte z vany zbývající dezinfekční roztok. Podle obr. 7 3 Rozprašovací rukojeť znovu zasuňte do vstřikovacího otvoru. 4 Uzavřete sací otvor, je-li jím zařízení vybaveno. 5 Stlačujte spoušť rukojeti tak dlouho, dokud ze všech vzduchových/vodních trysek nezačne vytékat voda. 6 Pokračujte v oplachování (kroky 1 až 6), dokud nebudou odstraněny veškeré zbytky dezinfekčního prostředku. Podle obr. 8 7 Důkladně opláchněte veškeré součásti zařízení. Obr. 9 Podle obr. 9 8 Spusťte perličkovou koupel (je-li jí zařízení vybaveno) a nechte ji běžet po dobu 30 vteřin, aby byla ze systému odstraněna veškerá voda. Obr. 10 Podle obr Po poslední dezinfekci v daném dni koupelové zařízení a jeho případné příslušenství osušte. 10 Vypněte zařízení otočením ovládacího spínače do polohy VYPNUTO. POZNÁMKA Na konci dne uzavřete uzavírací ventil, abyste předešli neoprávněnému užití. 13

14 Doplnění dezinfekčního prostředku Pro správné doplnění dodržujte následujících 13 kroků. Aby nedošlo k poškození zraku a pokožky, vždy noste ochranné brýle a rukavice. Pokud dojde ke kontaktu, opláchněte zasažené místo velkým množstvím vody. Pokud dojde k podráždění pokožky nebo očí, vyhledejte lékařskou pomoc. Vždy si přečtěte Návod k použití a Materiálový bezpečnostní list k dezinfekčnímu prostředku. 11 Zkontrolujte hodnotu na průtokoměru, zda odpovídá hodnotám uvedeným v tabulce nastavení. V případě potřeby upravte pomocí seřizovacího šroubu na přípojce láhve otočením po směru chodu hodinových ručiček se hodnota sníží, otočením proti směru chodu hodinových ručiček se hodnota zvýší. Viz část Nastavení koncentrace dezinfekčního prostředku na straně Rozprašovací rukojeť vložte zpět do držáku. 13 Vypněte zařízení otočením ovládacího spínače do polohy VYPNUTO. POZNÁMKA Používejte pouze dezinfekční prostředky ARJO. Potřebujete-li další informace o dezinfekčních prostředcích ARJO, kontaktujte vaše místní servisní oddělení. 1 Ujistěte se, že je ovládací spínač v poloze VYPNUTO. Umístění dílů viz část Označení dílů na straně 8. 2 Pomocí dodaného klíče odemkněte přístupová dvířka. 3 Prázdnou láhev částečně vytáhněte ze zásobníku. Odšroubujte a odstraňte přípojku láhve. 4 Vyjměte prázdnou láhev a uzavřete víčkem z nové láhve. Použitý obal zlikvidujte bezpečným způsobem. 5 Na novou láhev nasaďte přípojku. Plnou láhev s dezinfekčním prostředkem ARJO nyní vložte do zásobníku a poté zavřete a uzamkněte dvířka. 6 Ze zařízení setřete případné zbytky dezinfekčního prostředku. 7 Zapněte zařízení otočením ovládacího spínače ZAP/VYP do polohy ZAPNUTO. 8 Vyjměte rozprašovací rukojeť z držáku a namiřte ji na dno vany nebo k jinému odtoku. 9 Otočte volič funkce do nastavení pro dezinfekci. 10 Stiskněte spoušť na rozprašovací rukojeti. 14

15 Pokyny k čištění a dezinfekci Aby nedošlo k poškození zraku a pokožky, vždy noste ochranné brýle a rukavice. Pokud dojde ke kontaktu, opláchněte zasažené místo velkým množstvím vody. Pokud dojde k podráždění pokožky nebo očí, vyhledejte lékařskou pomoc. Vždy si přečtěte Návod k použití a Materiálový bezpečnostní list k dezinfekčnímu prostředku. UPOZORNĚNÍ Nepoužívejte fenoly, kyselinu citrónovou, rozpouštědla na bázi petroleje, trichloretylen, chlor a hydrogenperoxid nebo podobné dezinfekční prostředky, protože by mohlo dojít k poškození plastového materiálu. Nesmí být rovněž použita sterilizace párou nebo etylenoxidem nebo čistění vysokotlakým čističem. V zájmu zabránění křížové kontaminace mějte na paměti, že alkohol má omezený dezinfekční účinek na spory baktérií aplísní. Z důvodu ochrany před podrážděním očí nebo pokožky nikdy neprovádějte dezinfekci v přítomnosti klienta. Čištění Dezinfekční systém MultiClean čistěte jemným hadříkem namočeným do naředěného dezinfekčního prostředku z rozprašovací rukojeti. Případně použijte hadřík namočený ve vodě obsahující mýdlo nebo syntetický detergent a po vyčištění zařízení důkladně vysušte. 15

16 Péče a preventivní údržba Dezinfekční systém MultiClean podléhá opotřebení a následující úkony musí být prováděny ve stanovenou dobu, aby tak bylo zajištěno, že produkt zůstane dlouhou dobu v rámci původních technických parametrů. Aby nedošlo k závadě a následnému úrazu, provádějte pravidelné kontroly a dodržujte doporučený plán údržby. V některých případech je v důsledku častého používání produktu a vystavení vlivům agresivního prostředí potřeba provádět častější kontroly. Místní předpisy a normy mohou být přísnější než doporučený plán údržby. Zařízení podléhá opotřebení a následující pokyny pro údržbu musí být prováděny ve stanovenou dobu, aby tak bylo zajištěno, že produkt zůstane dlouhou dobu v rámci původních technických parametrů. Plán preventivní údržby: dezinfekční systém MultiClean POVINNOSTI ZÁKAZNÍKA Činnost/kontrola Každý DEN Každý TÝDEN Jednou za ROK Čištění X Kontrola případného poškození X Kontrola nastavení průtokoměru X Kontrola netěsností X Roční kontrola prováděná pouze kvalifikovaným personálem X Roční kontroly kvalifikovaným personálem Dezinfekční systém MultiClean musí procházet pravidelnými ročními servisními prohlídkami v souladu s Příručkou pro údržbu a opravy. Chcete-li uzavřít servisní smlouvu, kontaktujte místního servisního zástupce společnosti ArjoHuntleigh. Úkony údržby musí provádět kvalifikovaný personál ve stanovených intervalech pomocí správných nástrojů, dílů a postupů, aby nedošlo k úrazu nebo k používání nebezpečného produktu. Kvalifikovaný personál musí vést záznamy o školení i o údržbě zařízení. POZNÁMKA Všechny povinnosti ošetřujícího personálu je třeba kontrolovat při provádění servisu kvalifikovaným personálem. Podrobné informace naleznete v samostatných pokynech k servisu. 16

17 Odstraňování problémů POZNÁMKA Problémy nebo závady vodovodní instalace a elektrické části konzultujte pouze s patřičně kvalifikovaným personálem. Pro informace o servisu a další technické údaje se obraťte na své místní servisní oddělení společnosti ArjoHuntleigh. PROBLÉM Z rukojeti nevytéká po stisknutí spouště žádná kapalina. V roztoku je není dezinfekční prostředek (přítomnost dezinfekčního prostředku lze zjistit z průtokoměru nebo ze stavu samotného roztoku pěna, citrónová vůně). OPATŘENÍ Zkontrolujte, zda není narušen přívod vody nebo elektřiny. V případě nutnosti připojte znovu. Zkontrolujte, zda je uzavírací ventil v otevřené poloze. Zkontrolujte, zda je ovládací spínač v poloze ZAPNUTO. Zkontrolujte, zda není poškozena nebo překroucena sprchová hadice. Zkontrolujte, zda nejsou zanesena sítka a armatury na přívodu/odtoku. Zkontrolujte, zda je volič funkce nastaven do polohy dezinfekce. Zkontrolujte hladinu dezinfekčního prostředku v láhvi. Zkontrolujte nastavení seřizovacího šroubu na přípojce láhve. Průtokoměr odšroubujte a zkalibrujte podle potřeby. Zkontrolujte, zda není poškozená nebo překroucená přívodní hadice dezinfekčního prostředku. Průtok z rukojeti je snížený. Zkontrolujte, zda nejsou zanesena sítka a armatury na přívodu/odtoku. Zkontrolujte, zda je hodnota tlaku/průtoku dostatečně vysoká. Z rukojeti/hadice nebo hlavní jednotky vytéká kapalina. Utáhněte přípojky, které mohou být uvolněné. V případě poškozeného nebo opotřebeného těsnění kontaktujte místní servisní středisko společnosti ArjoHuntleigh. 17

18 Technické specifikace Dezinfekční systém MultiClean model s čerpadlem MÍRY, OBJEMY A HMOTNOSTI Výška zařízení Šířka zařízení Hloubka zařízení Celková hmotnost (bez dezinfekčního/čisticího prostředku ArjoClean) Celková hmotnost (včetně dezinfekčního/čisticího prostředku ArjoClean) 578 mm (22 3/4 palce) 484 mm (19 palců) 200 mm (8 palců) 13 kg (29 lbs) 16 kg (35 1/2 lbs) POŽADAVKY NA PŘIPOJENÍ Přívodní přípojka (SV) Přepad Minimální průtok přívod Minimální průtok odvod Minimální dynamický tlak Maximální statický tlak 15 mm (1/2 palce) 19 mm (3/4 palce) 6 l/min (1,6 US gal./min) 5 l/min (1,3 US gal./min) 0,3 bar (2,9 PSI) 6 bar (87 PSI) PODMÍNKY OKOLNÍHO PROSTŘEDÍ Maximální teplota okolí 40 C (104 F) Maximální relativní vlhkost (nekondenzující) 80% Uskladnění dezinfekčního prostředku v zařízení min. 0 C max. 30 C (min. 32 F max. 86 F) Aby nedošlo ke zranění, vždy dodržujte povolené kombinace uvedené v tomto Návodu k použití. Nejsou povolené žádné další kombinace. Povolené kombinace Vany ArjoHuntleigh (Volitlené připojení ke koupelovému systému: vstup pro perličkovou koupel) Vana Freedom Parker (500) Model Všechny modely Pouze britský trh 18

19 Dezinfekční systém MultiClean standardní model MÍRY, OBJEMY A HMOTNOSTI Výška zařízení Šířka zařízení Hloubka zařízení Celková hmotnost (bez dezinfekčního/čisticího prostředku ArjoClean) Celková hmotnost (včetně dezinfekčního/čisticího prostředku ArjoClean) 578 mm (22 3/4 palce) 484 mm (19 palců) 200 mm (8 palců) 11 kg (24 1/2 lbs) 14 kg (31 lbs) POŽADAVKY NA PŘIPOJENÍ Přívodní přípojka (SV) Přepad Minimální průtok přívod Minimální průtok odvod Minimální dynamický tlak Maximální statický tlak 15 mm (1/2 palce) 15 mm (1/2 palce) 6 l/min (1,6 US gal./min) 5 l/min (1,3 US gal./min) 2 bar (29 PSI) 6 bar (87 PSI) PODMÍNKY OKOLNÍHO PROSTŘEDÍ Maximální teplota okolí 40 C (104 F) Maximální relativní vlhkost (nekondenzující) 80% Uskladnění dezinfekčního prostředku v zařízení min. 0 C max. 30 C (min. 32 F max. 86 F) Klimatické podmínky Při provozu Teplota okolí Relativní vlhkost Atmosférický tlak C ( F) provoz % při 20 C (68 F) provoz 800 hpa až hpa provoz Přepravní a skladovací podmínky Teplota okolí Relativní vlhkost Atmosférický tlak -20 C až 70 C (-4 F až 158 F) 10 80% při 20 C (68 F) hpa Recyklace Toto zařízení by se mělo recyklovat podle národních předpisů. Balení Dezinfekční systém MultiClean Dřevo a vlnitý kartón, recyklovatelné Elektrické, kovové a plastové součásti musí být odděleny a recyklovány v souladu s označením na jednotce. 19

20 Štítky Vysvětlivky ke štítkům Štítek s technickými údaji Identifikační štítek Štítek napájení Štítek přípojky vody Uvádí technické informace a požadavky, jako např. bezpečnostní normy a vstupní napětí. Uvádí označení produktu, sériové číslo, rok a měsíc výroby. Např. 1402XXXXX, kde 14 označuje rok výroby, 02 označuje měsíc výroby a XXXXX sériové číslo produktu. Uvádí stupeň IP ochrany, informace o jističích a schéma elektrického zapojení. Uvádí požadovanou minimální/ maximální teplotu a tlak přiváděné vody. Vysvětlivky k symbolům Před použitím si přečtěte Návod k použití Oddělte elektrické a elektronické součásti pro recyklaci v souladu s evropskou směrnicí 2012/19/EU (WEEE). Název a adresa výrobce Štítek pro ekvipotenciální připojení (přípojnici) Klasifikováno společností Underwriters Laboratories Inc. s ohledem na úraz elektrickým proudem, nebezpečí ohně, mechanická a jiná specifická nebezpečí pouze v souladu s UL a CAN/CSA C 22.2 č M90. Označení UL (modely pro USA 120 V 60 Hz) Water Regulations Advisory Scheme. Při správné instalaci produkt splňuje požadavky příslušných předpisů Velké Británie a Skotska týkajících se vodovodních instalací. Označení CE v souladu se směrnicí o zdravotnických prostředcích 93/42/EEC. Toto zařízení bylo testováno s ohledem na elektromagnetickou slučitelnost (EMC) a splňuje všechny požadavky podle normy IEC Elektrická bezpečnost podle normy EN Notifikovaný orgán: BSI 20
