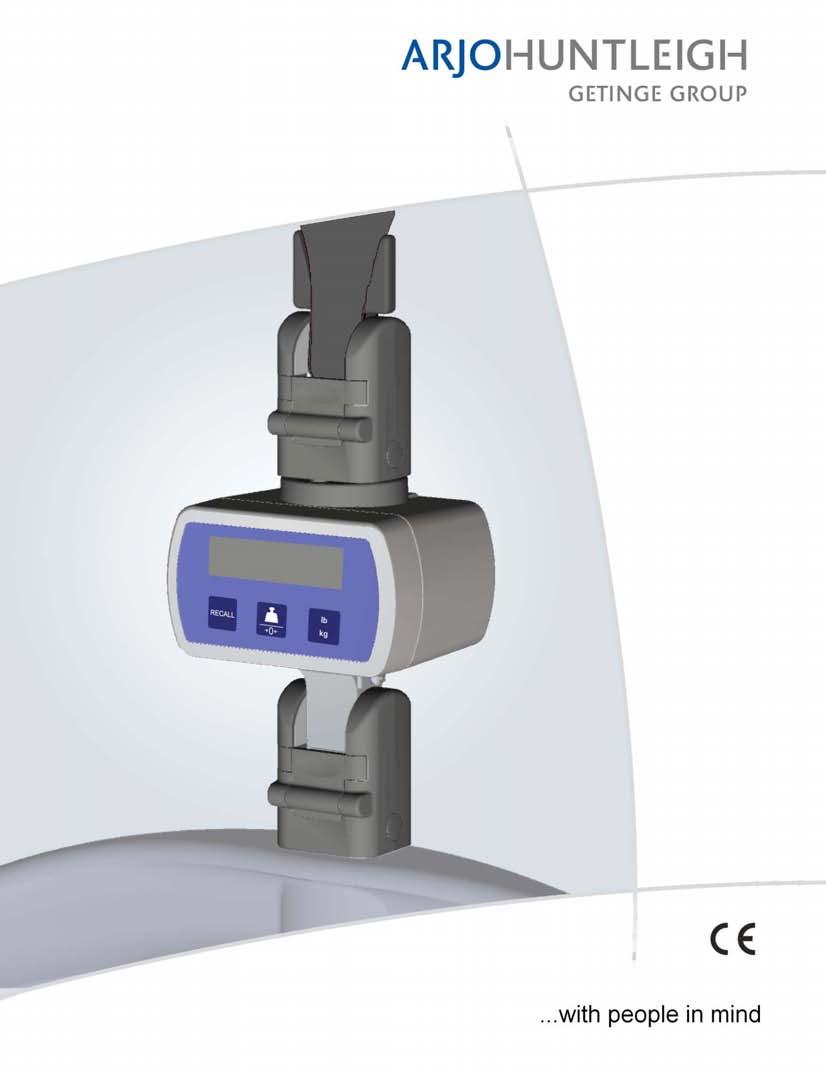

1 Váhy Maxi Sky Návod k použití Leden 2014

2 Design, strategie a copyright a jsou obchodní známky náležející společnostem skupiny ArjoHuntleigh. ArjoHuntleigh Protože naší strategií je neustálé zlepšování, vyhrazujeme si právo měnit design bez předchozího upozornění. Text obsažený v této publikaci ani jeho části nesmějí být kopírovány bez souhlasu společnosti ArjoHuntleigh.

3 Obsah Všeobecné informace...4 Předmluva... 4 Servis a podpora...4 Informace dodavatele... 4 Definice použité v tomto návodu...5 Účel použití... 5 Životnost... 5 Označení zařízení... 5 Kontrola obsahu balení při dodání... 5 Jak používat tento návod... 5 Použité symboly... 6 Štítky... 6 Bezpečnostní pokyny... 7 Bezpečnostní pokyny a varování...7 Bezpečnost osob a prostředí... 7 Popis zařízení... 8 Specifikace pro váhy a Specifikace pro váhy třídy III a Specifikace pro váhy a (třída III) Pokyny k montáži Modely vah a Závěs k podvěsnému zvedáku s konvenčním závěsným ramenem Závěs k podvěsnému zvedáku s 4bodovým závěsným ramenem Závěs k podlažnímu zvedáku s konvenčním závěsným ramenem Modely vah a Závěs k podvěsnému zvedáku (pouze modely LFXXXXX a 912XXXX) Modely vah a Závěs k podvěsnému zvedáku se závěsným ramenem s rychlospojkou Připevnění váhy ke zvedáku Připevnění závěsného ramena k váze Pokyny k použití Vážení klienta Opětovné zvážení Měrné jednotky Kalibrace Péče a údržba Seznam denních úkolů Pravidelná kontrola Čištění váhy Péče o příslušenství Výměna baterie Řešení problémů Servisní deník Nástroje pro neautomatické vážení Účel servisního deníku Odpovědnost držitele zařízení

4 Všeobecné informace Děkujeme Vám za nákup váhy ArjoHuntleigh Maxi Sky. Vaše váha Maxi Sky je součástí řady kvalitních výrobků určených speciálně pro domácí péči, ošetřovatelské ústavy a jiné použití v oblasti péče. Naším posláním je uspokojovat vaše potřeby a poskytovat vám nejkvalitnější dostupné výrobky i se zaškolením, díky němuž se vaši zaměstnanci naučí maximálně využívat výhody. Přečtěte si důkladně tento návod a kontaktujte nás, pokud budete mít jakékoliv dotazy týkající se obsluhy nebo údržby výrobku ArjoHuntleigh. Předmluva Než použijete váhu Maxi Sky, přečtěte si laskavě tento návod až do konce. Informace uvedené v tomto návodu mají klíčový význam pro správný provoz a údržbu zařízení a pomohou vám chránit vaši investici a zajistí vaši spokojenost s jeho výkonem. Zvedání s sebou vždy nese potenciální riziko. Některé informace v tomto návodu jsou důležité pro vaši bezpečnost a je nutné se s nimi seznámit a pochopit je, aby se vyloučilo nebezpečí možného úrazu. Společnost ArjoHuntleigh silně doporučuje a varuje, že zabránit zraněním z důvodu použití nevhodných dílů lze pouze při používání součástí navržených společností ArjoHuntleigh, které by měly být vždy používány se zařízením a dalším vybavením dodaném společností ArjoHuntleigh. Navíc mohou nedovolené modifikace zařízení ArjoHuntleigh ovlivnit jeho bezpečnost. Společnost ArjoHuntleigh nenese odpovědnost za žádné nehody, události nebo nedostatečný výkon, k nimž může dojít v důsledku nedovolené modifikace jejích výrobků. Servis a podpora Před použitím váhy vždy proveďte požadovanou údržbu. Tím se zajistí bezpečnost a dobrá funkčnost vašeho produktu. Viz část "Péče a údržba" v tomto návodu. Pokud potřebujete další informace, obraťte se prosím na místního zástupce ArjoHuntleigh, který vám může poskytnout komplexní podporu a servisní programy, a dlouhodobě tak zajistit maximální bezpečnost, spolehlivost a hodnotu výrobku. Potřebujete-li náhradní díly, obraťte se na místního zástupce společnosti ArjoHuntleigh. Váš servisní zástupce má na skladě díly, které budete potřebovat. Další výtisky tohoto návodu můžete dostat od svého místního zástupce ArjoHuntleigh. Při objednávání uveďte katalogové číslo návodu k použití (viz přední strana) a identifikační číslo zařízení. Všeobecné informace Tento produkt byl vyroben společností: ArjoHuntleigh AB Hans Michelsensgatan Malmö ŠVÉDSKO 4

5 Všeobecné informace Definice použité v tomto návodu VAROVÁNÍ: Znamená: Opomenutí a nerespektování těchto pokynů může mít za následek vaše zranění izranění dalších osob. POZOR: Znamená: Neuposlechnutí těchto pokynů může způsobit poškození výrobku/výrobků. POZNÁMKA: Znamená: Toto je důležitá informace o správném používání zařízení. Účel použití Váha Maxi Sky je určena k vážení klientů v nemocnicích poskytujících akutní péči, pečovatelských ústavech pro seniory a v jiných zdravotnických zařízeních podle pokynů uvedených v tomto návodu. Zvedáky vybavené váhou Maxi Sky mají přidanou výhodu v to, že lze klienta vážit během transferů. Zařízení je nutno používat pouze k výše uvedeným účelům. Životnost Váha Maxi Sky byla konstruována a testována na dosažení do cyklů vážení při příslušném bezpečném pracovním zatížení. Podléhá preventivní údržbě, jak je uvedeno v kapitole "Péče a údržba" v tomto návodu. V následující tabulce je uveden ekvivalentní počet let ve vztahu k cyklům vážení za den. Jeden cyklus je definován jako vážení zatížení, odpovídající nastavení bezpečného pracovního zatížení váhy včetně postupu zdvihání (dostatečně vysoko pro úplnou oporu klienta) k dosažení odečtu a postupu spouštění dolů. Cykly za den Roky ( vážení) ,5 8 3,5 VAROVÁNÍ: Výrobce nemůže zajistit úplnou bezpečnost váhy po uplynutí její životnosti. Předpokládaná životnost ostatního spotřebního materiálu, jako jsou baterie, pojistky, vaky, popruhy a šňůry, závisí na péči o příslušné zařízení a na jeho užívání. Údržbu spotřebního materiálu je nutno provádět podle publikovaného Návodu k použití. Identifikace zařízení Identifikační čísla jednotky (např. specifikace, model a výrobní číslo) jsou uvedena na štítku, umístěném na zadní straně vah. Kontrola obsahu balení při dodání Při přejímce zařízení zkontrolujte podle přiloženého dodacího listu, zda je zařízení kompletní a zkontrolujte, zda při přepravě nedošlo k jeho poškození. Pokud zjistíte poškození, zařízení NEPOUŽÍVEJTE a neprodleně informujte přepravce, aby byla vznesena reklamace. Kompletní informace o reklamovaných poškozeních či nedostatcích v přepravě předejte svému místnímu zástupci ArjoHuntleigh. Uveďte všechna identifikační čísla zařízení a případně skupinová čísla dílů, jak je uvedeno výše, společně s úplným popisem poškozených dílů. Jak používat tento návod Pro zajištění bezpečného provozu váhy Maxi Sky si před instalací, obsluhou nebo opravou tohoto zařízení pečlivě přečtěte celý návod. Pokud něčemu plně neporozumíte, obraťte se prosím na svého místního zástupce ArjoHuntleigh, který vám sdělí další podrobnosti. Nedodržení varování uvedených v tomto návodu může vést k úrazu. Uložte tento návod v blízkosti vah a podle potřeby do něj nahlížejte. Zajistěte, aby obsluha byla pravidelně proškolována v obsluze zařízení v souladu s informacemi, zde obsaženými. VAROVÁNÍ: Nepokoušejte se používat toto zařízení bez porozumění informacím obsaženým v tomto návodu. 5

6 Všeobecné informace Použité symboly Symbol Legenda k symbolům Symbol Legenda k symbolům U tohoto symbolu je uvedeno datum výroby a adresa výrobce. Příkazové tlačítko k nastavení měrné jednotky vážení (kg/lb). Tento symbol označuje, že výrobek splňuje směrnici 93/42/EHS o zdravotnických prostředcích. Tento symbol se uvádí společně s katalogovým číslem výrobce. IPN1N2 Tento symbol značí, že váha představuje neautomatický nástroj třídy přesnosti 3. Stupně ochrany zajištěné uzávěrem. N1: Vniknutí částic. N2: Vniknutí vody. Tento symbol se uvádí společně s výrobním číslem výrobce. SWL SWL představuje maximální zatížení, na něž je zvedák dimenzován pro bezpečný provoz. Tento symbol značí "tříděný sběr" všech baterií a akumulátorů podle směrnice OEEZ. Nastavte zvedák připravený k vážení klienta s vhodným vakem. Tento symbol odkazuje na návod k použití. Zdvihněte klienta za účelem vážení. Příkazové tlačítko k zobrazení dříve uložených hodnot vážení. Příkazové tlačítko ke spuštění váhy nebo vynulovaní váhy. Blikající displej značí zápornou hodnotu odečtu. Štítky Model č Model č Model č. Stručný průvodce SWL Stručný průvodce Osvědčení č. SWL Siloměru Výrobní č. Výrobní č. Model č. Výrobní č. 6

7 Bezpečnostní pokyny Zařízení se musí používat v souladu s těmito bezpečnostními pokyny. Každý uživatel si musí také nejprve prostudovat a pochopit pokyny uvedené v tomto návodu. Pokud si něčím nejste jisti, obraťte se na svého místního zástupce společnosti ArjoHuntleigh. Bezpečnostní pokyny a varování Váha Maxi Sky je určena speciálně pro systémy zvedáků ArjoHuntleigh s příslušenstvím. Použití váhy Maxi Sky spříslušenstvím jiného výrobce je zakázáno. Pouze použití příslušenství ArjoHuntleigh zajistí bezpečnost klienta a fungování výrobku. VAROVÁNÍ: Váha Maxi Sky je určena pouze pro klienty s hmotností ve specifikovaném bezpečném pracovním rozsahu zatížení. Nepokoušejte se zvedat více než je stanovený váhový limit vyznačený na: systému dráhy; na štítku "maximální zatížení" na zvedáku; na štítku "maximální zatížení" váhy; závěsném ramenu; na vaku. Váhu NESMÍTE upustit na zem. Pád váhy může způsobit vnitřní poškození, které nebude snadno vidět. Máte-li podezření, že je váha pokažena, kontaktujte autorizovaného servisního technika za účelem opravy. Veškeré části váhy udržujte v čistotě a suchu a nechejte provádět bezpečnostní elektrické a mechanické kontroly, jak je uvedeno v části "Péče o vaši váhu" tohoto návodu. Neponořujte do vody. Během přepravy se vyhněte prudkým nárazům. Modely vah třídy III ( , a ) musí být verifikovány, kalibrovány a opatřeny pečetí výhradně certifikovanou osobou. Bližší informace o tomto požadavku vám poskytne váš místní dodavatel. Směrnice pro bezpečnost osob a prostředí Při recyklaci a likvidaci baterie se řiďte pravidly stanovenými ve směrnici OEEZ (Odpadní elektronická a elektrická zařízení) a místními pravidly a předpisy. 7

8 Popis prostředku Specifikace pro váhy a mm EXT. 27 mm INT. 46 mm EXT. 36,5 mm INT. 128 mm 124 mm Max. povolené zatížení: 272 kg / 600 lb Přesnost / rozlišení displeje: 0,2 kg / 0.5 lb Typ displeje: tekuté krystaly s výškou znaků 0,60" Velikost: 65 mm (2 9/16") x 85 mm (3 3/8") x 116 mm (4 9/16") Hmotnost cca: 0,88 kg / 1.9 lb Napájení: Alkalická baterie 9 V Životnost baterie: cca odečtů Režim: kg nebo lb Uzávěr: ABS a polykarbonátové okénko Stupeň ochrany siloměru: IP67 Rozsah okolní teploty: Provoz: 5 až 35 C Skladování: -40 až 70 C Rozmezí relativní vlhkosti: Provoz: 10 až 70 % Skladování: 10 až 70 % Rozsah atmosférického tlaku: Provoz: 700 hpa až hpa (max m) Skladování: 500 hpa až hpa (max m n. m.) Max. povolené zatížení: 454 kg / lb Přesnost / rozlišení displeje: 0,2 kg / 0.5 lb Typ displeje: tekuté krystaly s výškou znaků 0,60" Velikost: 65 mm (2 9/16") x 85 mm (3 3/8") x 116 mm (4 9/16") Hmotnost cca: 1,18 kg / 2.6 lb Napájení: Alkalická baterie 9 V Životnost baterie: cca odečtů Režim: kg nebo lb Uzávěr: ABS a polykarbonátové okénko Stupeň ochrany siloměru: IP67 Rozsah okolní teploty: Provoz: 5 až 35 C Skladování: -40 až 70 C Rozmezí relativní vlhkosti: Provoz: 10 až 70 % Skladování: 10 až 70 % Rozsah atmosférického tlaku: Provoz: 700 hpa až hpa (max m) Skladování: 500 hpa až hpa (max m n. m.) 8

9 Specifikace pro váhy třídy III a Popis prostředku 33 mm EXT. 27 mm INT. 46 mm EXT. 36,5 mm INT. 128 mm 124 mm Max. povolené zatížení: 272 kg Přesnost / rozlišení displeje: 0,2 kg Typ displeje: tekuté krystaly s výškou znaků 0,60" Velikost: 65 mm (2 9/16") x 85 mm (3 3/8") x 116 mm (4 9/16") Hmotnost cca: 0,88 kg / 1.9 lb Napájení: Alkalická baterie 9 V Životnost baterie: cca odečtů Režim: kg Uzávěr: ABS a polykarbonátové okénko Stupeň ochrany siloměru: IP67 Rozsah okolní teploty: Provoz: 5 až 35 C Skladování: -40 až 70 C Rozmezí relativní vlhkosti: Provoz: 10 až 70 % Skladování: 10 až 70 % Rozsah atmosférického tlaku: Provoz: 700 hpa až hpa (max m) Skladování: 500 hpa až hpa (max m n. m.) Max. povolené zatížení: 454 kg Přesnost / rozlišení displeje: 0,5 kg Typ displeje: tekuté krystaly s výškou znaků 0,60" Velikost: 65 mm (2 9/16") x 85 mm (3 3/8") x 116 mm (4 9/16") Hmotnost cca: 1,18 kg Napájení: Alkalická baterie 9 V Životnost baterie: cca odečtů Režim: kg Uzávěr: ABS a polykarbonátové okénko Stupeň ochrany siloměru: IP67 Rozsah okolní teploty: Provoz: 5 až 35 C Skladování: -40 až 70 C Rozmezí relativní vlhkosti: Provoz: 10 až 70 % Skladování: 10 až 70 % Rozsah atmosférického tlaku: Provoz: 700 hpa až hpa (max m) Skladování: 500 hpa až hpa (max m n. m.) POZOR: MODELY VAH TŘÍDY III ( a ) musí být verifikovány, kalibrovány aopatřeny pečetí výhradně certifikovanou osobou. Bližší informace vám poskytne váš místní dodavatel. POZNÁMKA: Tyto váhy splňují požadavky podle EMC EN55022:1995 a EN45501, příloha B:1994, N.A.W.I. EN45501:1994 a OEEZ 2002/96/ES. 9

10 Popis prostředku Specifikace pro váhy a (třída III) 52 mm EXT. 52 mm EXT. 156 mm 156 mm Max. povolené zatížení: 272 kg / 600 lb Přesnost / rozlišení displeje: 0,2 kg / 0.5 lb Typ displeje: tekuté krystaly s výškou znaků 0,60" Velikost: 65 mm (2 9/16") x 85 mm (3 3/8") x 116 mm (4 9/16") Hmotnost cca: 0,76 kg / 0.5 lb Napájení: Alkalická baterie 9 V Životnost baterie: cca odečtů Režim: kg nebo lb Uzávěr: ABS a polykarbonátové okénko Stupeň ochrany siloměru: IP67 Rozsah okolní teploty: Provoz: 5 až 35 C Skladování: -40 až 70 C Rozmezí relativní vlhkosti: Provoz: 10 až 70 % Skladování: 10 až 70 % Rozsah atmosférického tlaku: Provoz: 700 hpa až hpa (max m) Skladování: 500 hpa až hpa (max m n. m.) Max. povolené zatížení: 272 kg Přesnost / rozlišení displeje: 0,2 kg Typ displeje: tekuté krystaly s výškou znaků 0,60" Velikost: 65 mm (2 9/16") x 85 mm (3 3/8") x 116 mm (4 9/16") Hmotnost cca: 0,76 kg Napájení: Alkalická baterie 9 V Životnost baterie: cca odečtů Režim: kg Uzávěr: ABS a polykarbonátové okénko Stupeň ochrany siloměru: IP67 Rozsah okolní teploty: Provoz: 5 až 35 C Skladování: -40 až 70 C Rozmezí relativní vlhkosti: Provoz: 10 až 70 % Skladování: 10 až 70 % Rozsah atmosférického tlaku: Provoz: 700 hpa až hpa (max m) Skladování: 500 hpa až hpa (max m n. m.) POZOR: MODEL TŘÍDY III musí být verifikován, kalibrován a opatřen pečetí výhradně certifikovanou osobou. Bližší informace vám poskytne váš místní dodavatel. POZNÁMKA: Tato váha TŘÍDY III MODEL splňuje všechny požadavky podle EMC EN55022:1995 a EN45501, příloha B:1994, N.A.W.I. EN45501:1994 a OEEZ 2002/96/ES. 10

11 Pokyny k montáži Pokyny ke správné montáži vašeho zařízení naleznete na příslušném rozloženém pohledu. Modely vah a Závěs k podvěsnému zvedáku s konvenčním závěsným ramenem Popruh Ø7/16 x 1 21/32" čep závěsu dělený kroužek Ø11 x 52 čep závěsu dělený kroužek Dvířka rychlospojky VAROVÁNÍ: Zajistěte, aby byly čepy závěsu správně zajištěny děleným kroužkem. 11

12 Pokyny k montáži Závěs k podvěsnému zvedáku s 4bodovým závěsným ramenem Ø11 x 52 čep závěsu dělený kroužek Dvířka rychlospojky VAROVÁNÍ: Zajistěte, aby byly čepy závěsu správně zajištěny děleným kroužkem. 12

13 Závěs k podlažnímu zvedáku s konvenčním závěsným ramenem Pokyny k montáži Plochá nylonová podložka 1/2 x 1/16 T Ø11 x 52 čep závěsu dělený kroužek Dvířka rychlospojky VAROVÁNÍ: Zajistěte, aby byly čepy závěsu správně zajištěny děleným kroužkem. 13

14 Pokyny k montáži Modely vah a Závěs k podvěsnému zvedáku (pouze modely LFXXXXX a 912XXXX) Pojistná matice M x 70 M10 čep ramene Plastová krytka M x 2,5T nylonová plochá podložka Váha /8" x 1 3/4" čep závěsu Dělený kroužek Dvířka rychlospojky VAROVÁNÍ: Zkontrolujte, zda je čep závěsu správně zajištěn děleným kroužkem a zda je čep ramene správně zajištěn pojistnou maticí, dotaženou na krouticí moment N m. POZNÁMKA: Před instalací váhy na podvěsný zvedák odstraňte ze zvedáku blok závěsného ramene. 14

15 Modely vah a Závěs k podvěsnému zvedáku se závěsným ramenem s rychlospojkou Pokyny k montáži Připevnění vah na zvedák Vyrovnejte popruh s dvířky rychlospojky Připevnění závěsného ramene k váze Vyrovnejte dvířka rychlospojky dvířky ramena se spodním hákem vah Vytáhněte závěsné rameno nahoru a vložte hák do dvířek Vložte pásek do dvířek Zatáhněte popruh nahoru tak, aby se zachytily čepy do otočného segmentu Pohněte závěsným ramenem, aby se hák zachytil do otočného segmentu Otočte popruh do příslušné polohy Všimněte si, zda se dvířka zavřou Zvedák nepoužívejte, pokud dvířka zůstanou otevřená Otočte závěsné rameno do příslušné polohy Všimněte si, zda se dvířka zavřou Nepoužívejte zvedák, pokud dvířka zůstanou otevřená 15

16 Pokyny k použití Vážení klienta 1) Připevněte vak k závěsnému rameni astiskněte na váze tlačítko ON/ZERO. Zkontrolujte, zda se žádná část vaku nebo závěsného ramena nedotýká podlahy či sousedního objektu. 2) Umístěte vak okolo klienta. Zdvihněte klienta nad lůžko nebo židli podle pokynů výrobce. 3) Odečtěte váhu klienta na displeji. Pokud se displej před zdvihnutím klienta vypne, stisknutím políčka ON/ZERO váhu zapněte a pokračujte ve vážení. 4) Po dokončení vážení spusťte klienta dolů. Opětovné vyvolání hmotnosti Aby tato funkce fungovala, musí být splněno několik podmínek: 1) Váha musí být zapnutá. Stiskněte tlačítko ON/ZERO. 2) Uložený výsledek vážení musí být vyšší než hodnota uvedená na štítku vah. 3) Na displeji se v průběhu postupu vážení musí zobrazovat ikona "DRŽET", aby bylo možné uložit měření zatížení. Jsou-li tyto podmínky splněny, zobrazí se po stisknutí tlačítka VYVOLAT poslední zvážená hodnota. POZNÁMKA: Pokud displej bliká nebo se zobrazí "-", znamená to, že zobrazená hodnota váhy je záporná. POZNÁMKA: Displej se vypne po třech minutách nečinnosti. Měrné jednotky (Pouze modely , a ) Postup změny měrných jednotek z liber (lb) na kilogramy (kg) nebo naopak: 1) Stiskněte tlačítko LB/KG. Na displeji se zobrazí symbol "KONV". 2) Držte tlačítko stisknuté, dokud symbol "KONV" nezmizí. Kalibrace (Pouze modely , a ) POZOR: MODELY VAH TŘÍDY III , a musí být verifikovány, kalibrovány a opatřeny pečetí výhradně certifikovanou osobou. Bližší informace vám poskytne váš místní dodavatel. Kalibraci váhy je nutno provádět nejméně jedenkrát za rok. K provedení tohoto postupu je požadováno přesné závaží 10 kg (25 lb). Nepoužívejte zabalené zboží, závaží pro fitness nebo jiné předměty s označením "10 kg (25 lb)". Není-li použito přesné závaží, může to způsobit zobrazení nesprávné hodnoty hmotnosti na váze. Preferovanou metodou je použití certifikovaného závaží. 1) Pro vstup do režimu kalibrace stiskněte tlačítko ON/ZERO. Držte je stisknuté astiskněte tlačítko LB/KG. Asi za 3 sekundy se hlášení na displeji změní ze ZERO na CAL0. Uvolněte stisk obou tlačítek a na displeji se zobrazí C0. 2) Před stisknutím tlačítka ON/ZERO zajistěte, aby byl vak prázdný a stabilizovaný. Displej bude odpočítávat od "8" do "0". Po ukončení se na displeji zobrazí "C25". 3) Umístěte přesné závaží 10 kg (25 lb) do vaku a nechejte je stabilizovat. Stiskněte znovu tlačítko ON/ZERO. Displej bude odpočítávat od "8" do "0" jako dříve. Displej se pak vrátí do režimu vážení. Kalibrace je dokončena. 4) Odstraňte přesné závaží 10 kg (25 lb), stabilizujte vak a stiskněte tlačítko ON/ZERO pro vynulování váhy. Váha je připravena k použití. POZNÁMKA: Není-li jednotka stabilizována, může se stát, že bude váha zobrazovat nesprávné hodnoty hmotnosti nebo se tím zabrání kalibraci. Před stiskem tlačítka ON/ ZERO vyčkejte, až se přestane kývat a kmitat. Při umístění závaží do vaku zajistěte, aby bylo vycentrované přímo pod váhou. 16

17 Péče a údržba Seznam denních úkolů Následující postup je třeba provádět před každým použitím: Zkontrolujte, zda jsou zajištěny všechny dělené kroužky, čepy a závěsy rychlospojky, jimiž je připevněno závěsné rameno nebo popruh. Zkontrolujte uzávěr, zda nejeví známky popraskání nebo poškození. Pokud ano, váhu nepoužívejte, kontaktujte svého zástupce společnosti ArjoHuntleigh a nechejte si provést servis. Věnujte pozornost symbolu "Vybitá baterie" na displeji a baterie příslušně vyměňte. Pravidelná kontrola Vizuální kontrolu šroubů a konzolí, jimiž je váha upevněna, je nutno provádět jedenkrát za měsíc, aby bylo zajištěno jejich pevné dotažení bez opotřebení. POZOR: Modely vah třídy III , a musí být verifikovány, kalibrovány a opatřeny pečetí výhradně certifikovanou osobou. Bližší informace otomto předběžném požadavku vám poskytne váš místní dodavatel. Výměna baterie Když se na displeji zobrazí symbol baterie, znamená to, že bude potřeba baterii vyměnit. Oddíl na baterie je umístěn za váhou. Kryt oddílu na baterie Postup při výměně baterie: 1) Zatlačte dolů a mírně dopředu kryt oddílu na baterie. Kryt sklouzne dopředu a uvolní se. Odstraňte kryt a vytáhněte ven držák baterie. 2) Nahraďte stávající baterii novou 9V alkalickou baterií a zasuňte držák baterie zpět do oddílu. Zajistěte kryt oddílu na baterii na místě zatlačením dolů a zpět do příslušné polohy. Čištění váhy Čistěte váhu otíráním textilií navlhčenou teplou vodou a desinfekčním čisticím prostředkem. Bude-li zjištěno, že je váha kontaminována, otřete celou váhu desinfekčními ubrousky na tvrdé povrchy, které se dodávají již naimpregnované 70 % obj./obj. roztokem isopropylalkoholu. Pomocí ubrousků zařízení energicky otřete, abyste podpořili účinnou dezinfekci celého povrchu zvedáku. POZOR: Nepoužívejte desinfekční prostředky s více než 0,5 % hm./hm. peroxidu vodíku, protože by mohlo dojít k poškození označení výrobku. Péče o příslušenství Kromě čištění se od uživatele nevyžaduje žádné provádění údržby, avšak některé díly je někdy nutno v průběhu životnosti výrobku vyměnit. Tyto operace musí provádět kvalifikovaný servisní technik ArjoHuntleigh. Za účelem získání dalších informací kontaktujte ArjoHuntleigh nebo jejího autorizovaného distributora. 17

18 Řešení problémů Problém Váha se nezapne. Displej bliká nebo zobrazuje "-" bez zatížení. Na displeji se zobrazuje symbol baterie. Povolte šrouby nebo povolte horní/spodní závěsy. Tlačítko nastavení měrných jednotek nefunguje. Vyměňte baterii. Řešení Zkontrolujte, zda nedošlo k externímu poškození a pokud ano, sjednejte si telefonicky servis u společnosti ArjoHuntleigh. Stiskněte pro vynulování. Vyměňte baterii. Zavolejte společnost ArjoHuntleigh a vyžádejte si opravu. Stiskněte tlačítko a podržte je nejméně 3 sekundy. V případě vadné membrány zatelefonujte do společnosti ArjoHuntleigh a sjednejte si servis. 18

19 Nástroje pro neautomatické vážení Servisní deník Interval verifikace (počet let): ZákazníkJméno a adresa (koncový uživatel): Model váhy: Výrobní číslo váhy: Klasifikace váhy: Účel servisního deníku V servisním deníku jsou uchovávány veškeré informace, týkající se kontroly, oprav či úprav zařízení. Servisní deník může poskytnout společnost ArjoHuntleigh, autorizovaný inspektor nebo autorizovaný servisní technik. Servisní deník musí být v místě používání váhy. Servisní deník musí být vždy u váhy, i když je váha mobilní. Odpovědnost držitele zařízení Držitel (koncový uživatel) musí tento servisní deník vždy poskytnout k dispozici místním orgánům, autorizovanému inspektorovi nebo autorizovanému servisnímu technikovi. Odpovědnost za vedení servisního deníku má držitel (uživatel) váhy. Držitel (koncový uživatel) odpovídá za dozor nad úplností servisního deníku. Nepřítomnost servisního deníku nebo poškození servisního deníku bude mít za následek odmítnutí podpisu pravidelné verifikace nebo odmítnutí autorizovaného servisního technika pracovat na váze. Je-li servisní deník nahrazen jiným, autorizovaný inspektor nebo autorizovaný servisní technik to musí zaznamenat do nového servisního deníku. Držitel (koncový uživatel) odpovídá za zajištění, že orgány autorizované pro verifikaci vyplní servisní deník a podepíše servisní deník po podpisu autorizovaného inspektora nebo autorizovaného servisního technika. Počáteční verifikace Datum provedení práce (DD/MM/RR): / / Označení organizace - poskytovatele servisu (název a adresa): Zastupující osoba: Podpis organizace - poskytovatele servisu: Verifikační orgán (pouze modely , a ): 19

20 Servisní deník Povaha vykonané práce Pravidelná verifikace Oprava (údržba) kalibrace Úprava Datum provedení práce (DD/MM/RR): / / Označení organizace - poskytovatele servisu: Název a adresa: Zastupující osoba: Podpis organizace - poskytovatele servisu: Podpis držitele (koncového uživatele): Výrok o verifikaci: Schválena Odmítnuta Povaha vykonané práce Pravidelná verifikace Oprava (údržba) kalibrace Úprava Datum provedení práce (DD/MM/RR): / / Označení organizace - poskytovatele servisu: Název a adresa: Zastupující osoba: Podpis organizace - poskytovatele servisu: Podpis držitele (koncového uživatele): Výrok o verifikaci: Schválena Odmítnuta 20

21 Servisní deník Povaha vykonané práce Pravidelná verifikace Oprava (údržba) kalibrace Úprava Datum provedení práce (DD/MM/RR): / / Označení organizace - poskytovatele servisu: Název a adresa: Zastupující osoba: Podpis organizace - poskytovatele servisu: Podpis držitele (koncového uživatele): Výrok o verifikaci: Schválena Odmítnuta Povaha vykonané práce Pravidelná verifikace Oprava (údržba) kalibrace Úprava Datum provedení práce (DD/MM/RR): / / Označení organizace - poskytovatele servisu: Název a adresa: Zastupující osoba: Podpis organizace - poskytovatele servisu: Podpis držitele (koncového uživatele): Výrok o verifikaci: Schválena Odmítnuta 21

22 Servisní deník Povaha vykonané práce Pravidelná verifikace Oprava (údržba) kalibrace Úprava Datum provedení práce (DD/MM/RR): / / Označení organizace - poskytovatele servisu: Název a adresa: Zastupující osoba: Podpis organizace - poskytovatele servisu: Podpis držitele (koncového uživatele): Výrok o verifikaci: Schválena Odmítnuta Povaha vykonané práce Pravidelná verifikace Oprava (údržba) kalibrace Úprava Datum provedení práce (DD/MM/RR): / / Označení organizace - poskytovatele servisu: Název a adresa: Zastupující osoba: Podpis organizace - poskytovatele servisu: Podpis držitele (koncového uživatele): Výrok o verifikaci: Schválena Odmítnuta 22
