1 NÁVOD K POUŽITÍ Aplikace v češtině pro tablety a telefony: IP kamerový systém SW pro instalaci v PC s OS Windows můžete stáhnout zde: goo.gl/ma16zv Video-návod k prvnímu připojení kamery: 1

2 1. První připojení kamery Vložení MicroSD karty pro záznam Vnitřní model: (odšroubujeme tři šroubky na zadním krytu) Kamera je vypnutá a odpojená od napájení. Odšroubujeme kryt objektivu a kartu vložíme do slotu na základní desce. Poté kryt zašroubujeme zpět a utáhneme aby modré těsnění dostatečně těsnilo proti vlhkosti. Venkovní model: 2

3 Zapojení kamery k napájení a do sítě LAN Pro první připojení použijeme UTP kabel a kameru připojíme typicky do síťového LAN routeru nebo switche. Kameru také připojíme k napájení. Po připojení k napájení trvá cca 20 vteřin, než se kamera načte. Kamera signalizuje připravenost cvaknutím relé uvnitř kamery. Nyní stisknete špičatým předmětem tlačítko RESET a držíme jej 30 vteřin, dokud relé v kameře znovu necvakne. Poté tlačítko pustíme, a vyčkáme alespoň 30 vteřin, kamera se restartuje a načte síťové parametry. Nyní je kamera připravena k vyhledání v síti. 3

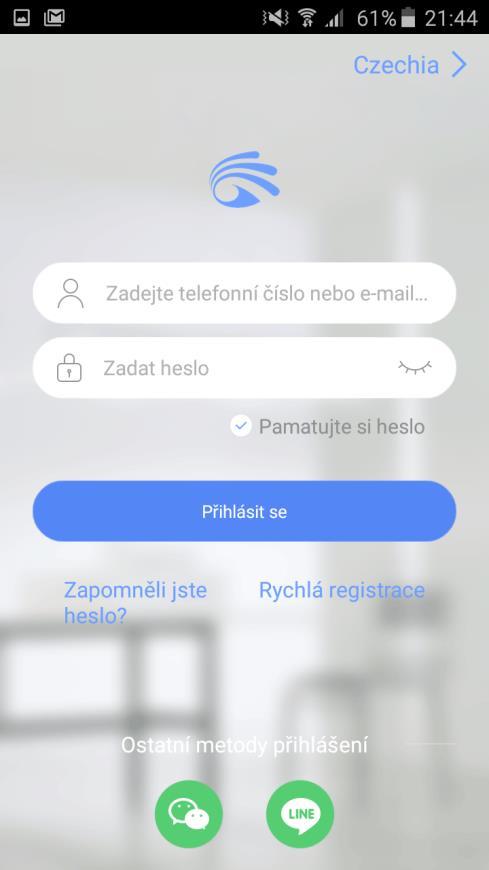

4 2. Připojení kamery na chytrý telefon V telefonu otevřeme aplikaci YooSee staženou z odkazu pomocí QR kódu. obsahovat písmena i číslice. Po potvrzení registrace se do aplikace přihlásíme Přihlásit se se zadaným em a heslem. Zvolíme Rychlá registrace Zde vyplníme ovou adresu a potvrdíme tlačítkem Odeslat kód pro ověření ové dresy. Poté zadáme ověřovací kód, který byl zaslán na (pokud nepřišel, zkontrolujte SPAM) a dále heslo musí mít 8-30 znaků a 4

5 Nyní se dostaneme na hlavní obrazovku, kdo zvolíme přidání kamery ikonou +. Zvolíme Přidat nové zařízení a dále Kabelové připojení 5

6 Kamera musí být zapnutá, připojení do sítě LAN s přístupem k internetu. 6

7 V dalším kroku se zobrazí seznam nalezených kamer v lokální síti. Kameru vybereme symbolem + Zadáme výchozí heslo, které je 123, potvrdíme tlačítkem Další. 7

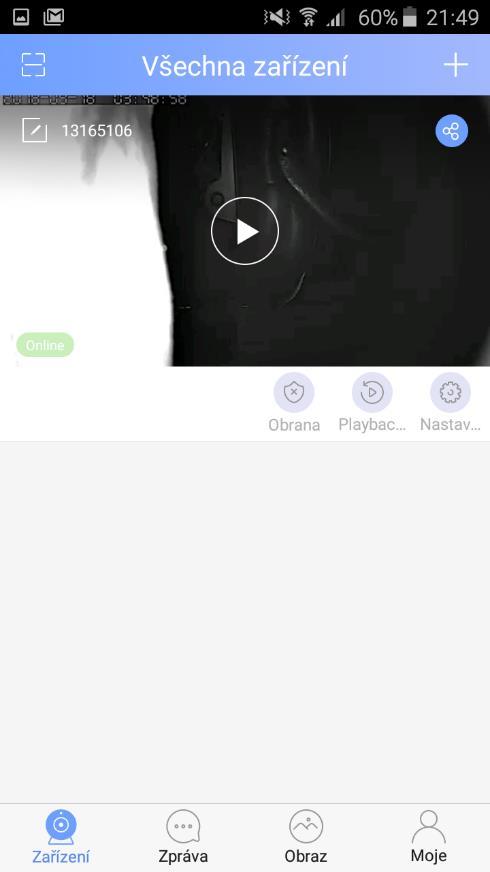

8 Kameru můžeme libovolně pojmenovat a nastavení dokončíme tl. zkontrolovat mé zařízení. Při prohlížení obrazu můžeme nahrávat přímo do telefonu nebo pořizovat snímky. 8

9 Nastavení nahrávání na interní kartu SD nalezneme v menu Nastavení záznamu. Nastavit můžeme tři režimy nahrávání (manuální, při poplachu nebo časový plán) 9

10 Nastavení poplašných událostí v menu Nastavení alarmu. Lze zapnout detekci pohybu a nastavit její citlivost. 10

11 Přehrávání pořízených záznamů na SD kartě je možné přímo v aplikaci. Záznamy lze filtrovat dle času pořízení. Nastavení u pro zasílání upozornění můžeme provést v menu Nastavení alarmu > Poplachový > Další ové adresy. Tabulku vyplníme dle údajů poskytovatele ové služby. 11

12 Příjemce - ová adresa příjemce Odesílatel - ová adresa odesílatele Heslo - heslo k ové schránce odesílatele SMTP adresa - adresa SMTP serveru (nutno zjistit u providera schránky, u seznamu je to smtp.seznam.cz) Port (nutno zjistit u providera, vždy použít port s SSL) Schéma šifrování - SSL Obdobně lze nastavit pro všechny poskytovatele. Pokud chceme kameru připojit přes Wi-Fi, zvolíme v aplikaci na telefonu v menu Nastavení > Wi-Fi síť a zadáme k ní heslo. Po úspěšném uložení údajů Wi-Fi sítě můžeme kabel odpojit. 12

13 3. Připojení kamery k aplikaci na PC Z odkazu na první straně stáhnete a nainstalujeme aplikaci CMS client. Při prvním spuštění je nutné udělit aplikaci výjimku ve Windows Firewall. Po instalaci vybereme možnost přihlášení mail/user ID login a zde zadáme stejný uživatelský účet ( a heslo) se kterým jsme přihlášeni do mobilní aplikace YooSee. Pro příští přihlášení bez zadávání hesla, můžeme zaškrtnout volby Keep password a auto login. 13

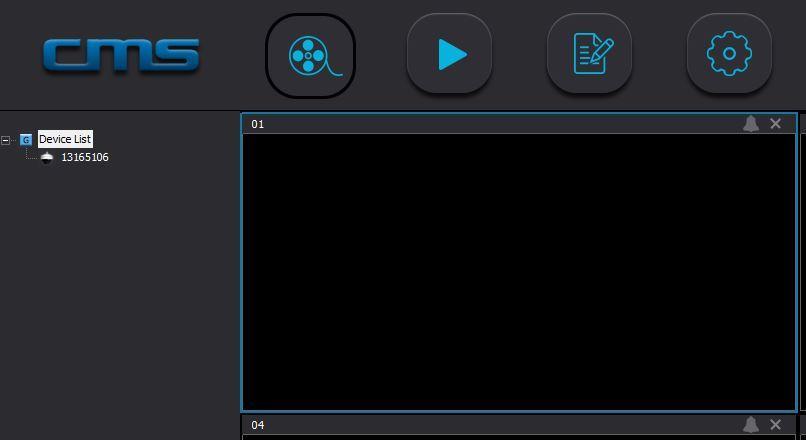

14 Po úspěšném přihlášení uvidíme seznam kamer, které máme spárovány s uživatelským účtem. Poklepáním na ID kamery začne přenos obrazu z kamery. Nastavení IP adresy kamery můžeme provést, když klikneme pravým tlačítkem myši na název zařízení a zvolíme IPC config 14

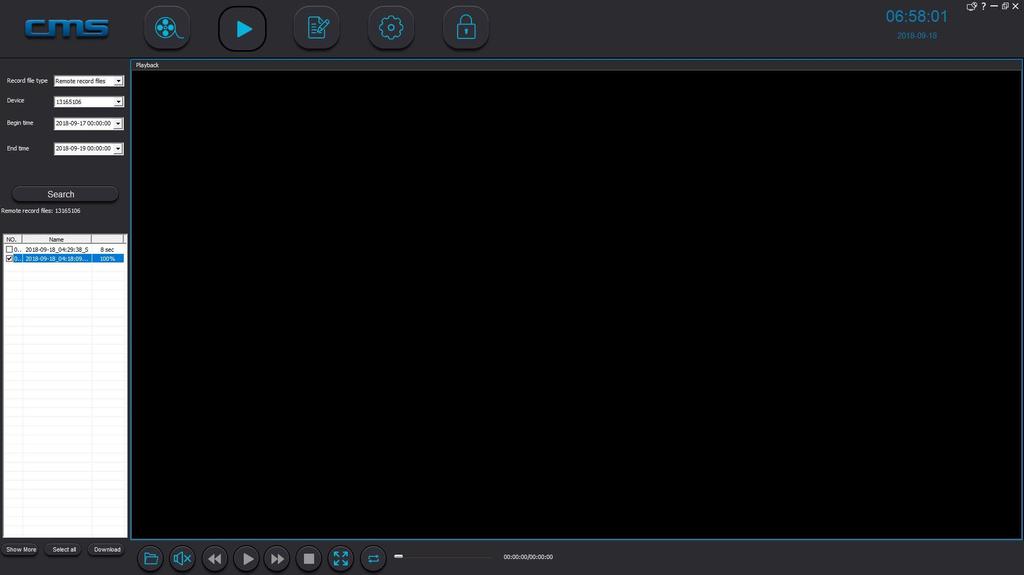

15 Prohlížet nahrané soubory na SD kartě můžeme v aplikaci CMSklient v menu Playback (ikona play). V levém okně vybereme Remote recorded files název kamery a čas a poté potvrdíme Search. V seznamu se nám zobrazí záznamy uložené na kartě v daném čase. Tyto záznamy můžeme poklepáním přehrát, případně kliknout pravým tlačítkem myši a uložit do PC. Výchozí cesta ukládání záznamů je: C:/CMS files/video/. Záznamy uložené v PC můžeme otevřít a přehrát prvním tlačítkem ve spodní liště Open file. 15
