IP kamera. Uživatelský manuál

Transkript

1 IP kamera Uživatelský manuál Upozornění: Tento manuál nemusí zcela přesně popisovat některé technické detaily nebo může obsahovat tiskařské chyby. Pokud byste nemohli vyřešit některé problémy pomocí tohoto manuálu, obraťte se na naši technickou pomoc. Tento manuál může bez předchozího upozornění podléhat změnám.

2 1. Úvod 1.1 Pracovní prostředí Operační systém: Microsoft Windows 2000 nebo novější CPU: Intel Pentium IV 3.0 GHz nebo lepší RAM: 1G nebo více Displej: Podporuje rozlišení 1024x768 nebo vyšší 1.2 Vysvětlení 1. V tomto manuálu jsou použity v rámci zjednodušení následující zkratky: 2. NVR, IP kamera je označena jako zařízení; 3. "Klikněte" znamená "Klikněte jednou levým tlačítkem myši"; 4. "Dvakrát klikněte" znamená "Klikněte dvakrát levým tlačítkem myši"; 5. "Klikněte pravým tlačítkem myši není zkráceno; 6. Některé obrázky jsou schématické diagramy, odpovídají softwarovému rozhraní; 1.3 Instrukce pro instalaci IP kamera podporuje Windows 7 edice Home, Ultimate a Enterprise a Windows XP SP3 nebo vyšší. Instalace pro Win XP: 1. Nainstalujte net framework Nainstalujte vcredist 2008(VC 2008) 3. Nainstalujte klienta RVC9X Instalace pro Win 7: 1. Nainstalujte vcredist 2008(VC 2008) 2. Nainstalujte klienta RVC9X Poznámka: Tento software lze používat s 32-bitovým systémem

3 2. Instalace a odinstalace 2.1 Instalace Dvakrát klikněte na.exe soubor, otevřete CMS Setup Wizard, klikněte na "Next". Vyberte umístění, klikněte na "Next", dokončete instalaci podle průvodce instalací. Spusťte software.

4 2.2 Odinstalace Vstupte do rozhraní odinstalování softwaru, dokoncete odinstalaci podle průvodce. 2.3 Oprava Dvakrát klikněte na soubor setup, dokončete opravu podle průvodce. Vyberte, prosím, přepsání původních dat nebo na posledním kroku.

5 3. Funkce a použití 3.1 Přihlášení uživatele Okno přihlášení vypadá následovně. Původní uživatelské jméno je admin a heslo je také admin. 3.2 Úvod do uživatelského rozhraní Softwarové rozhraní je rozděleno na šest hlavních částí, jak vidíte níže: Popis softwarového rozhraní: Zóna Popis Zóna Popis 1 Systémová lišta 2 Lišta záložek 3 Seznam/skupiny zařízení 4 Panel real-time přehrávání 5 Ovládací panel 6 Seznam informací o poplachu

6 Systémová lišta: Tlačítko Popis Přepínání uživatelů, klikněte pro přihlášení jiného uživatele. Tlačítko uzamknutí. Klikněte znovu pro odemknutí. Tlačítko minimalizace, klikněte pro minimalizování do hlavní lišty. Zavřít. Lišta záložek: obsahuje funkční moduly softwaru Menu Preview Playback Configuration Help Popis Vstup do rozhraní preview. Vstup do rozhraní playback, uživatel může zvolit vzdálený playback, místní playback, playback události a detekci pohybu. Vstup do rozhraní konfigurace. Tlačítko pomoci. Zobrazí manuál a informace o edici. Seznam/skupiny zařízení Mód zobrazení List mode Popis Zobrazí zařízení podle úrovně konfigurace uživatele. Panel real-time přehrávání Popis panelu real-time přehrávání: Zóna Popis Zóna Popis 1 Okno přehrávání 2 Lampa poplachu 3 Tlačítko základních funkcí 4 Tlačítko rozšířených funkcí

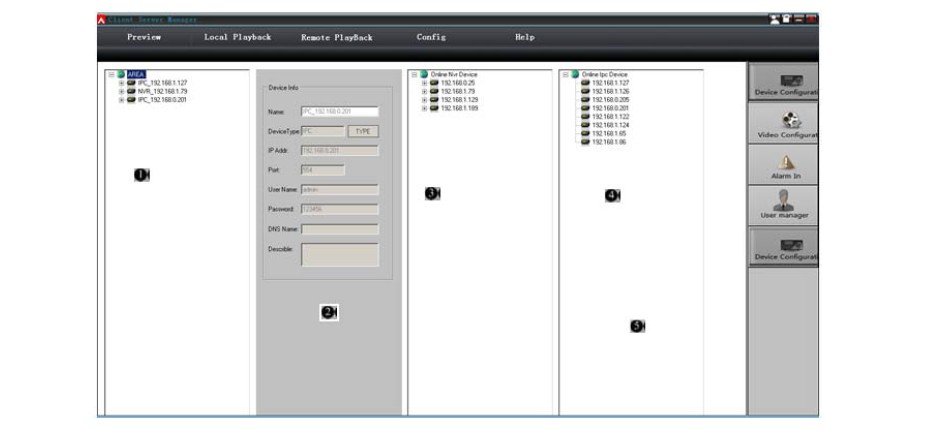

7 4. Správa zařízení Nejprve, prosím, přidejte zařízení, klikněte na "Config" pro vstup do rozhraní správy zařízení. Popis rozhraní je následující: Zóna Popis Zóna Popis 1 Seznam zařízení 2 Informace o zařízení 3 Seznam online NVR 4 Seznam online IP kamer 5 Navigační lišta 4.1 Konfigurace zařízení Přidání NVR Přetáhněte seznam online NVR do seznamu zařízení. Vložte název zařízení a popis do informací o zařízení, poté klikněte na OK. Přetáhněte seznam online IP kamer do odpovídajícího kanálu seznamu zařízení NVR, poté klikněte na OK. Poznámka: Pokud je IPC přidáno do seznamu zařízení jako IPC mód nebo jiné NVR v seznamu jsou přidány jako IPC, potom nelze přidat do tohoto NVR kanálu IPC.

8 4.1.2 Normální IP mód Přetáhněte Online seznam IP kamery do seznamu Device, vložte IP adresu, uživatelské jméno/heslo, typ zařízení, klikněte pro dokončení na OK. Poznámka: Pokud je IP kamera v NVR kanálu, nelze ji přidat do seznamu Device. Popis rozhraní: Položka Name Device Type IP Add Popis Uživatelem definovaný název zařízení Typ zařízení IP adresa zařízení Port Port zařízení, základně 554 User Name Password Discrible DNS Name Název zařízení Heslo zařízení Popis NVR nebo IPC Název domény zařízení 4.2 Konfigurace zóny Klikněte pravým tlačítkem myši na Area name pro přidání podzóny. Vložte název a klikněte na OK. Poznámka: mezerý a tabulátory v názvu Area budou automaticky vymazány. Tento název nesmí obsahovat % a také nesmí být prázdný.

9 5. Náhled obrazu Klikněte na "Preview" pro vstup do rozhraní náhledu. Základní okno zobrazení má 4 kanály. Můžete kliknout na "Split screen" pro výběr více obrazů. Maximální počet kanálů je 9. Popis rozhraní: Tlačítko Popis Play (pustit) Capture (zachytit snímek) Split screen (rozdělit obrazovku) Record (nahrávat) Stop

10 5.1 Non-polling náhled Uzlové přehrávání 1. Dvakrát klikněte na kanál náhledu pro spuštění Vyberte okno 1CH na panelu. Dvakrát klikněte na uzel kanálu systémového stromu. Zvolené okno zobrazí video v reálném čase. 2. Klikněte na "Play" Vyberte okno 1CH na panelu, klikněte na zařézení na stromu zařízení, poté klikněte na Play. Vybrané přehrávací okno zobrazí video v reálném čase. 3. Main Stream Vyberte okno 1CH, klikněte pravým tlačítkem myši na zařízení a vyberte main stream. Dvakrát klikněte na zařízení pro zobrazení přehrávání main stream. 4. Vice Stream Vyberte okno 1CH, klikněte pravým tlačítkem myši na zařízení a vyberte vice stream. Dvakrát klikněte na zařízení pro zobrazení přehrávání vice stream Ukončení přehrávání Pro ukončení přehrávání klikněte na "Stop". Ikona přehrávání v reálném čase je. Můžete kliknout na "Stop" pro ukončení přehrávání. Ikona se změní na. Pokud je zařízení vypnuté, je.

11 Klikněte pravým tlačítkem myši na obrázek pro zastavení přehrávání. Klikněte pravým tlačítkem myši do okna přehrávání v reálném čase a vyberte "Stop play". Ikona se změní na. 5.2 Ovládání náhledu Klikněte na pro výběr zobrazení více obrázků. 5.3 Nahrávání a zachycení obrazu Pokud chcete nahrávat a zachycovat obrázky, je potřeba, aby byl odpovídající kanál ve stavu reálného času Nahrávání v reálném čase Konfigurace umístění uložení Klikněte na "Config" pro vstup do okna správy konfigurace. Klikněte na "Video Configuration" po vstup do okna konfigurace uložení. Můžete nastavit disk, kam se bude ukládat, velikost video souboru, minimální rezervovanou velikost, minimální velikost video cyklu a základní složku. Klikněte na "Save" pro uložení nastavení (video soubory a obrázky jsou ukládány do základní složky-default folder). Nahrávání v reálném čase Vyberte okno 1CH s přehráváním v reálném čase. Pro nahrávání klikněte na. Na obrazovce se objeví ikona. Pro ukončení nahrávání klikněte znovu na.

12 5.3.2 Nahrávání s detekcí pohybu Klikněte pravým tlačítkem myši do okna přehrávání, vyberte "Start Fortify". Pokud kamera zaznamená pohybující se objekt, spustí se nahrávání s detekcí pohybu. Objeví se ikona a informace o aktuálním stavu Ostatní funkce Jsou 4 druhy poplachu. Vyberte si potřebný typ podle jeho použití. Poplach bude spuštěn, když budou splněny všechny podmínky.

13 6 Lokální playback 6.1 Lokální playback Klikněte na Local playback pro vstup do rozhraní playbacku. Popis rozhraní: Zóna Popis Zóna Popis 1 Systémová lišta 2 Strom seznamu zařízení 3 Okno playbacku 4 Panel vyhledávání 5 Panel ovládání přehrávání 6 Panel časové osy Vyhledávání nahrávek Krok 1: Vyberte typ hledání a čas souboru Krok 2: Klikněte na pro hledání souboru s nahrávkou. Zobrazí na časové ose, zda odpovídá kritériím vyhledávání. Poznámka: Červená ukazuje nahraný soubor a modrá informace o detekci pohybu.

14 6.1.2 Místní playback souboru Klikněte na pro přehrání nalezené nahrávky. Najdete ji na časové ose. Vyberte kanál pro playback a dvakrát klikněte na zařízení kanálu. Pokud existuje soubor s nahrávkou, přehraje se od prvního nahraného souboru. Poznámka: playback Single channel podporuje 2x-1/2x,4x-1/4x,8x- 1/8x rychlé přehrávání vpřed a vzad. Dva nebo více kanálů podporují 2x-1/2x Playback události Po nalezení nahrávky vyberte, poté klikněte na pro spuštění playbacku. Nahrávku najdete na časové ose. Vyberte kanál playbacku a dvakrát klikněte na zařízení kanálu. Pokud existuje soubor s nahrávkou, přehraje se od prvního nahraného souboru. Poznámka: playback Single channel podporuje 2x-1/2x,4x-1/4x,8x-1/8x rychlé přehrávání vpřed a vzad. Dva nebo více kanálů podporují 2x-1/2x Ovládání playbacku Popis ovládání: Tlačítko Popis Tlačítko Popis Pauza Hlasitost Stop Play

15 6.2 Vzdálený playback Klikněte na pro vstup do rozhraní vzdáleného přehrávání. Popis rozhraní: Zóna Popis Zóna Popis 1 Systémová lišta 2 Strom seznamu zařízení 3 Okno playbacku 4 Panel vyhledávání 5 Panel ovládání přehrávání 6 Panel časové osy Vyhledávání nahrávek Krok 1: Vyberte typ hledání a čas souboru Krok 2: Klikněte na pro hledání souboru s nahrávkou. Zobrazí na časové ose, zda odpovídá kritériím vyhledávání. Poznámka: Červená ukazuje nahraný soubor a modrá informace o detekci pohybu.
