1 koupeny terasy balkony parkovací stání fasády schody V INTERIÉRU A EXTERIÉRU kuchyně SYSTÉMOVÁ POKLÁDKA DLAŽBY obytné prostory TVOŘÍ PEVNÉ VAZBY

2 OBSAH SYSTÉMOVÁ ŘEŠENÍ ARDEX - OBKLADY A DLAŽBA V INTERIÉRU A EXTERIÉRU. Obytné a komerční místnosti Dlažby v interiéru na cementovém potěru. Obytné a komerční místnosti Velkofomátové dlažby v interiéru na anhydritu. Obytné a komerční místnosti Dlažby na epoxidový potěr ARDEX EP. Obytné a komerční místnosti Pokládka přírodního kamene v interiéru s ARDEX N / N W MICROTEC. Obytné a komerční místnosti Dlažba s občasnou výměnou na separační podložce ARDEX DS 0. Obytné a komerční místnosti Deska s útlumem kročejového hluku beton/cem.potěr ARDEX DS 0. Obytné a komerční místnosti Velkoformátová na starou dlažbu. Koupelna Pokládka s hydroizolací izolačním pásem se zátěží (A,B). Sprchový kout Pokládka s hydroizolací izolační stěrkou se zátěží (A,B).0 Sprchový kout Pokládka s hydroizolací izolačním pásem se zátěží (A,B). Balkony a terasy Dlažby na balkonech a terasách s izolační stěrkou. Balkony a terasy Dlažby na balkonech a terasách s izolačním pásem. Balkony a terasy Pokládka dlažby na balkonech a terasách s bitumenovou izolací ARDEX BM. Balkony a terasy Pokládka přírodního kamene v exteriéru s izolační stěrkou. Balkony a terasy Pokládka přírodního kamene v exteriéru s izolačním pásem. TIP: Univerzální produkt pro zdění, lepení a opravy podkladu ARDEX AR 00

3 OBSAH GUTJAHR A ARDEX SYSTÉMOVÁ ŘEŠENÍ V INTERIÉRU A EXTERIÉRU. Obytné a komerční místnosti, dřevostavby Lepená v interiéru na kritických podkladech s IndorTec FLEXBONE-E. Obytné a komerční místnosti, dřevostavby Lepená v interiéru na kritických podkladech s IndorTec FLEXBONE-VA. Balkony a terasy Lepená v exteriéru na cementovém potěru s AquaDrain FE+. Balkony a terasy Lepená v exteriéru na drenážní maltě s AquaDrain EK. Balkony a terasy Lepená v exteriéru na drenážním betonu a nezpevněných podkladech s AquaDrain HU-EK. Balkony a terasy, dřevostavby Lepená v exteriéru, přímé lepení do lepidla s Watec Drain KP+. Balkony a terasy Bodové lepení na fixační hmotu s TerraMaxx PF. Balkony a terasy Bodové lepení na fixační hmotu, na terčích z drenážní malty s TerraMaxx DS. Balkony a terasy Volná pokládka bez lepení na štěrku/kamenné drti a nezpevněných podkladech s AquaDrain T+.0 Balkony a terasy Volná pokládka bez lepení na štěrku/kamenné drti a nezpevněných podkladech s AquaDrain HU. Balkony a terasy, dřevostavby Volná pokládka bez lepení, terasa s dřevěným povrchem s AquaDrain HU. Balkony a terasy Volná pokládka bez lepení na štěrku/kamenné drti s 0% spádem s AquaDrain T. Parkovací stání Dlažba s pojezdem na betonu nebo cementovém potěru s AquaDrain HB-B. Parkovací stání Dlažba s pojezdem na drenážní maltě s AquaDrain HB. Schody Lepená na venkovním schodišti na středněvrstvém loži lepidla nebo drenážní maltě s AquaDrain SD. Schody Lepená na venkovním schodišti, přímé lepení do lepidla s AquaDrain SD. Schody Lepená na venkovním schodišti, schodnicové bloky na maltových terčích s AquaDrain SD. Fasáda Keramický obklad na odvětrané fasádě s CeraVent

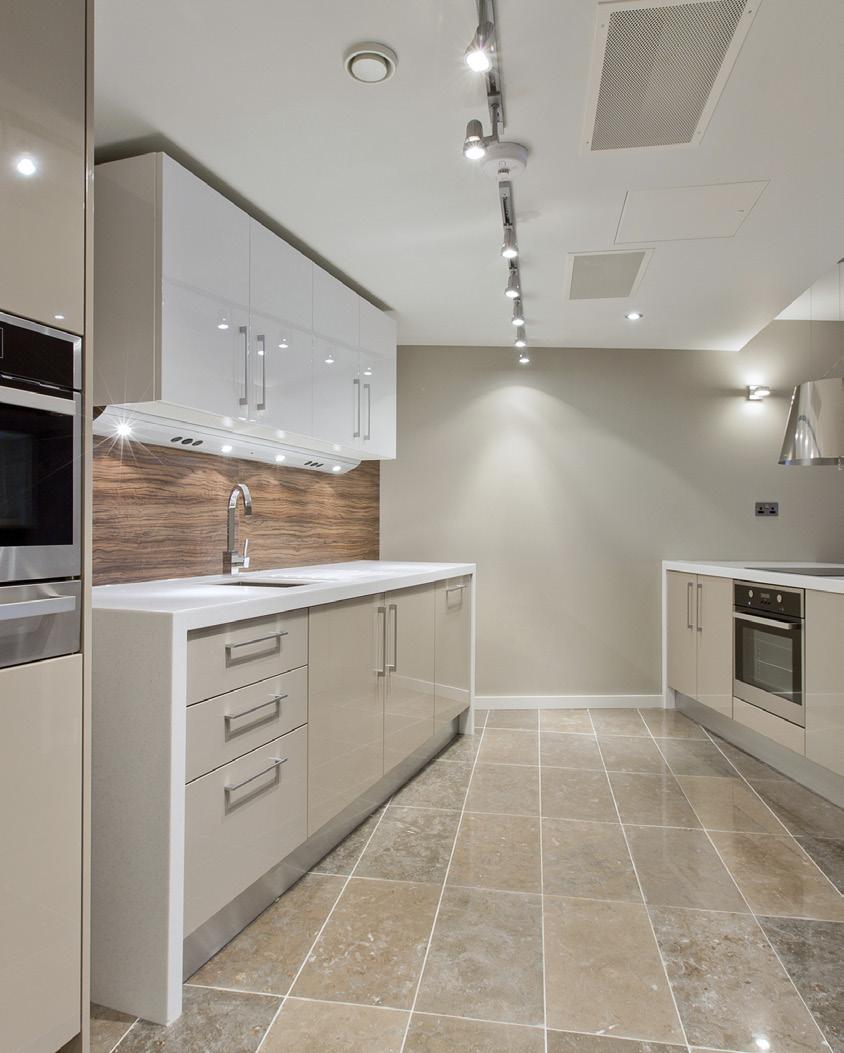

4 SYSTÉMOVÁ ŘEŠENÍ ARDEX Obklady a v interiéru a exteriéru Není pokládka jako pokládka, neboť stavba od stavby, případ od případu se často požadavky liší. ARDEX fektně navazují, díky tomu každou stavební realizaci zvládnete snadno a efektivně, krok za krokem, s minimálním úsilím a časovými odstupy. Vám nabízí inteligentní a hospodárné systémové řešení pro všechny oblasti týkající se obkladů a dlažeb: od penetrace, přes vyrovnání podkladu a lepení, po spárovací hmoty. Pro kuchyně, koupelny a wellness v interiéru i exteriéru, privátní i podnikatelské projekty. Přehled systémových řešení je rámcovým návodem v oblasti pokládky dlažeb v interiéru a exteriéru na všech běžných a dostupných typech podkladů jakožto i pokládky se specifickými požadavky. Stavět s produkty ARDEX dává skutečně smysl! Všechny ARDEX produkty Vás přesvědčí, vedle jejich standardní vysoké kvality, především jejich výslovně snadnou zpracovatelností a spolehlivostí. Všechny produkty systému ARDEX na sebe per-

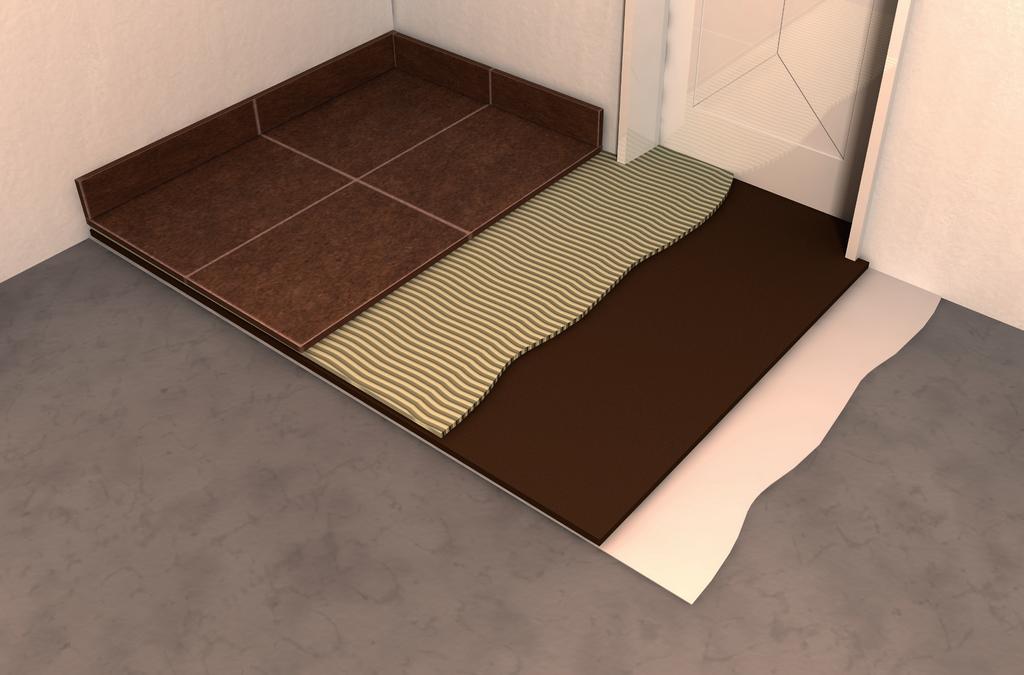

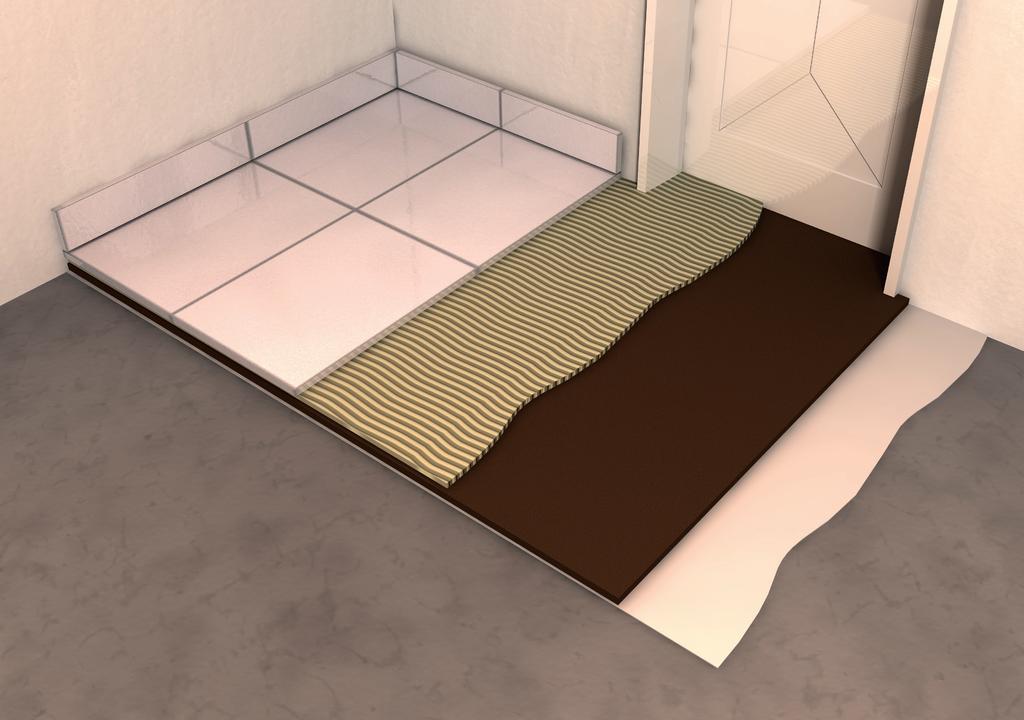

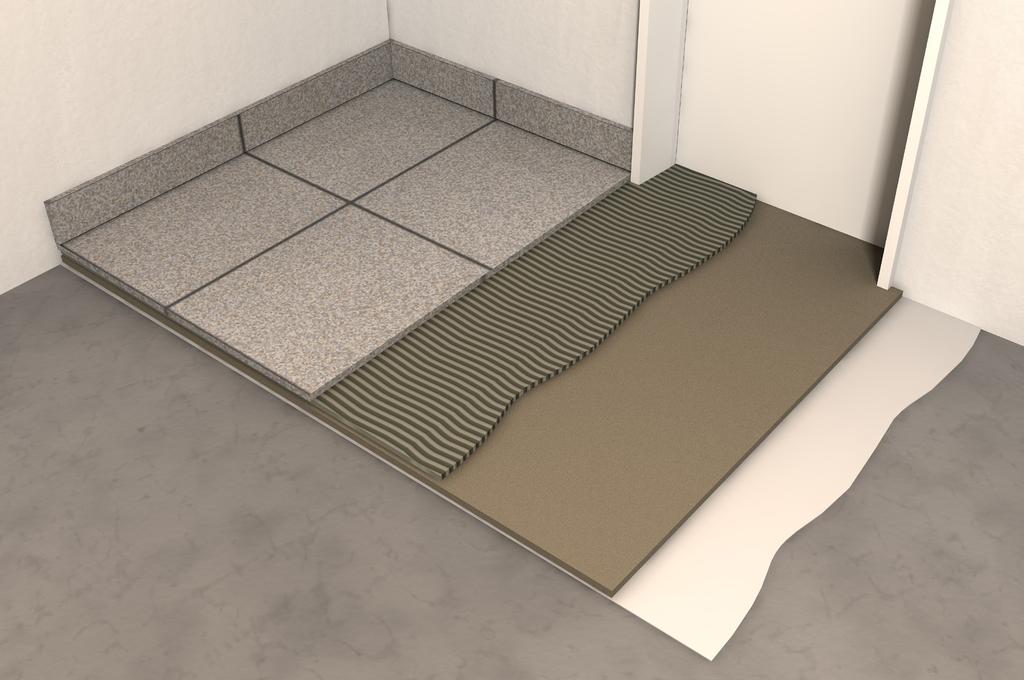

5 Pokládka dlažby v interiéru na cementovém potěru. Podklad: cementový potěr Penetrace: ARDEX P (:) Nivelace podkladu: ARDEX K nebo ARDEX K Lepidlo: ARDEX S NEU nebo ARDEX X Spárování: ARDEX GS FLEX ARDEX RG -mm (pro mechanicky a chemicky zatěžované plochy) Elastická spára: ARDEX ST nebo SE Pokládka velkofomátové dlažby v interiéru na anhydritu. Vestavba sprchy, zatížení W Podklad: anhydrit, calciumsulfát Penetrace: ARDEX P (:) Nivelace podkladu: ARDEX K nebo ARDEX K Lepidlo: ARDEX S NEU Spárování: ARDEX GS FLEX nebo ARDEX RG -mm (pro mechanicky a chemicky zatěžované plochy) Elastická spára: ARDEX ST nebo SE

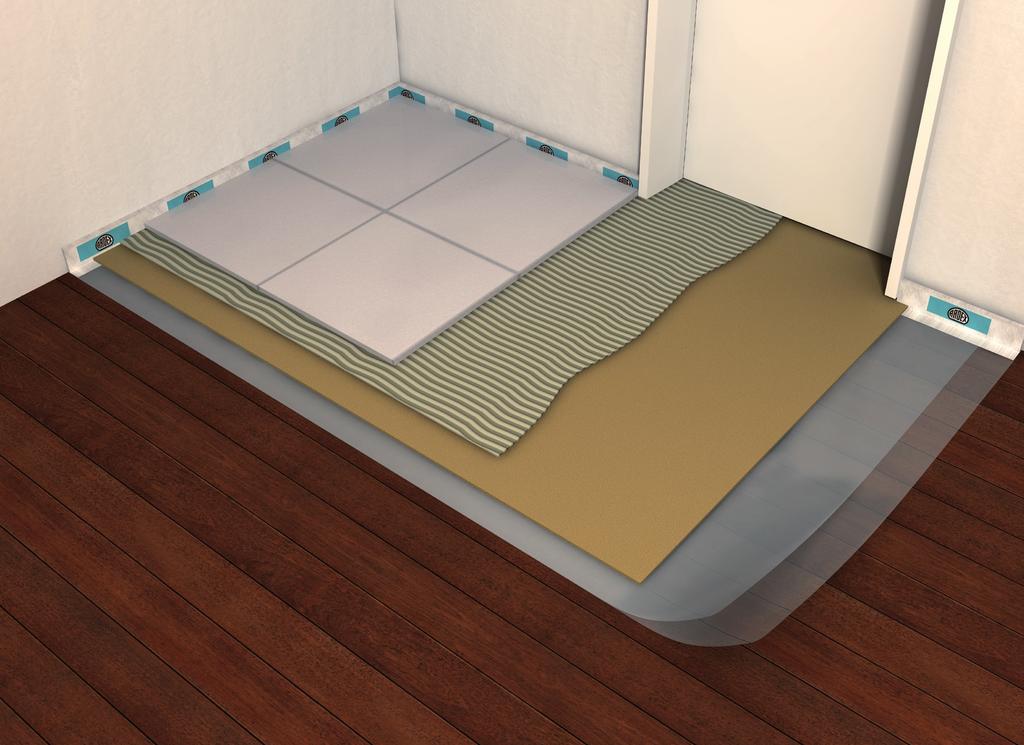

6 Verlegung von Fliesen. Pokládka dlažby na epoxidový potěr ARDEX EP auf ARDEX EP Epoxiestrich Podklad: dřevěná podlaha Separační pás: -vrstvá folie Obvodová páska: ARDEX TP 0 Epoxidový potěr: ARDEX EP (min. tl. mm) Lepidlo: např. ARDEX X S MICROTEC Spárování: např. ARDEX GS FLEX - Natursteinverlegung im Innenbereich Untergrund: Holzboden Epoxiestrich: ARDEX EP Mit ARDEX N / N W Pokládka kamene v interiéru s ARDEX N / N W MICROTEC. Trennlage: -lagige Folie Fliesenkleber: z.b. ARDEX X MICROTEC Naturstein- und Fliesenkleber Fugmaterial: Vestavba sprchy, zatížení W Randdämmstreifen: ARDEX TP 0 z.b. ARDEX GS FLEX Penetrace: ARDEX P (:) Nivelace podkladu: ARDEX K Lepidlo: ARDEX S Spárování: ARDEX MG Elastická spára: Grundierung: ARDEX P (:) Fugmaterial: ARDEX MG Spachtelmasse: ARDEX K Elastisches Fugmaterial: ARDEX ST ARDEX ST

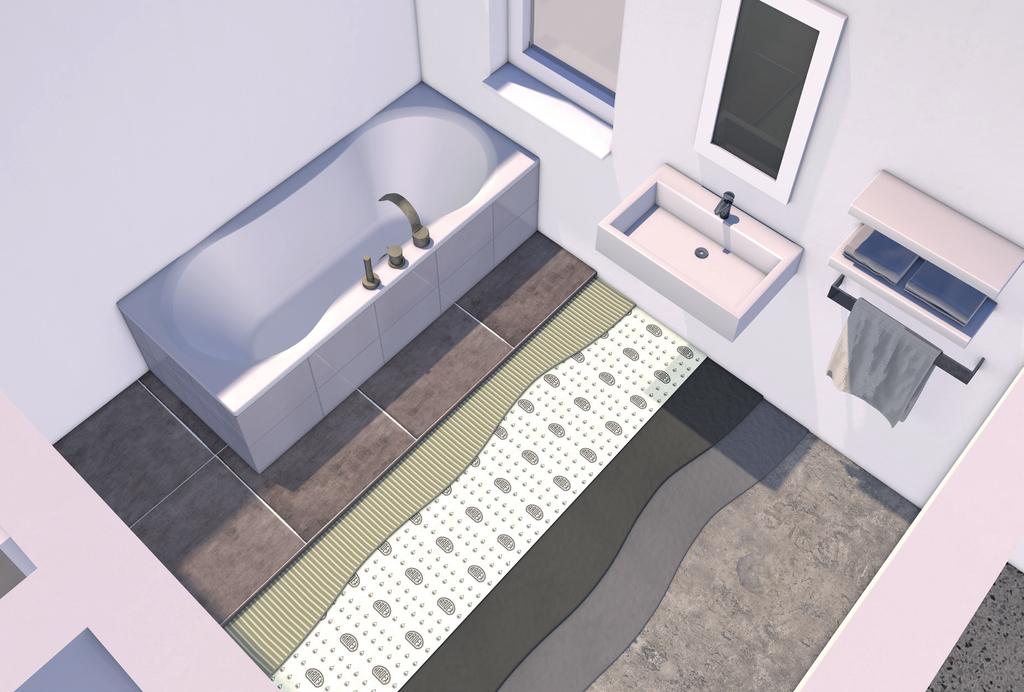

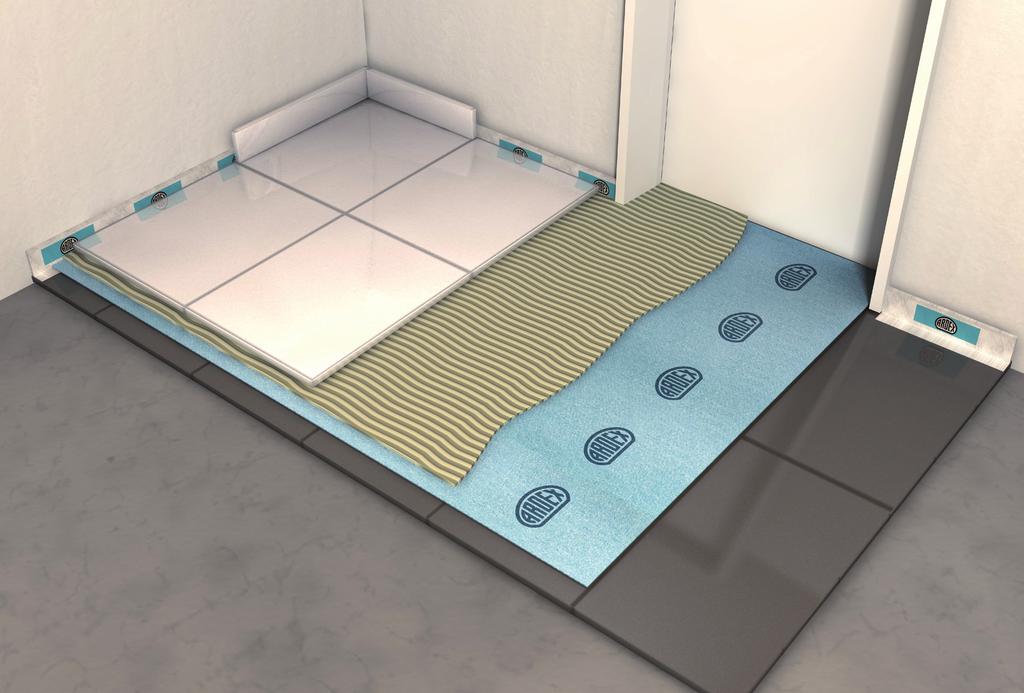

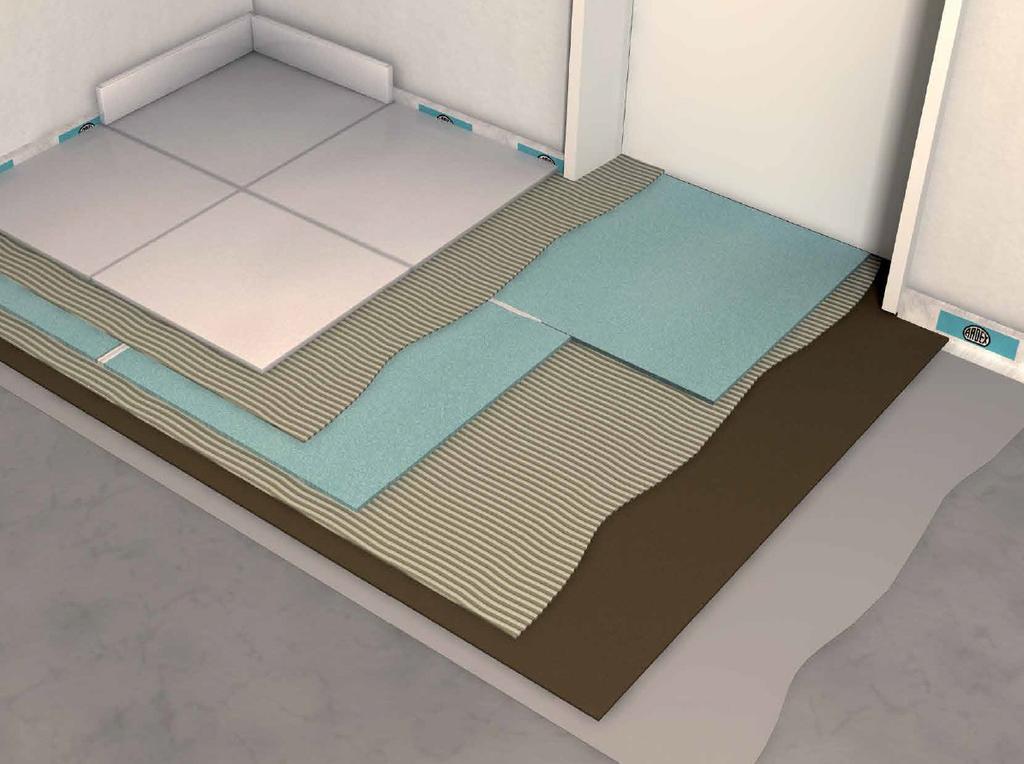

7 Dlažba s občasnou výměnou na separační podložce ARDEX DS 0. Podklad: původní Obvodová páska: ARDEX TP 0 Separační podložka: ARDEX DS 0 Lepidlo: např. ARDEX X S MICROTEC Montážní lepidlo: ARDEX CA 0 P - pro fixaci soklů Spárování: např. ARDEX GS FLEX Elastická spára: ARDEX ST nebo ARDEX SE pozn. Separační podložku DS 0 lze pokládat bez lepení, s lepením nebo s fixací Deska s útlumem kročejového hluku - db na beton/cem.potěr ARDEX DS 0. Vestavba sprchy, zatížení W 0 Podklad: cementový potěr Penetrace: např. ARDEX P Obvodová páska: ARDEX TP 0 Nivelace podkladu: např. ARDEX K nebo ARDEX K Lepidlo: ARDEX X MICROTEC nebo ARDEX X S MICROTEC Deska s útlumem kročejového hluku: ARDEX DS 0 Spárování: ARDEX CA 0 P Lepidlo: ARDEX X MICROTEC nebo ARDEX X nebo ARDEX S NEU Spárování mezi deskami: např. ARDEX GS FLEX - 0 Elastická spára: ARDEX ST nebo ARDEX SE

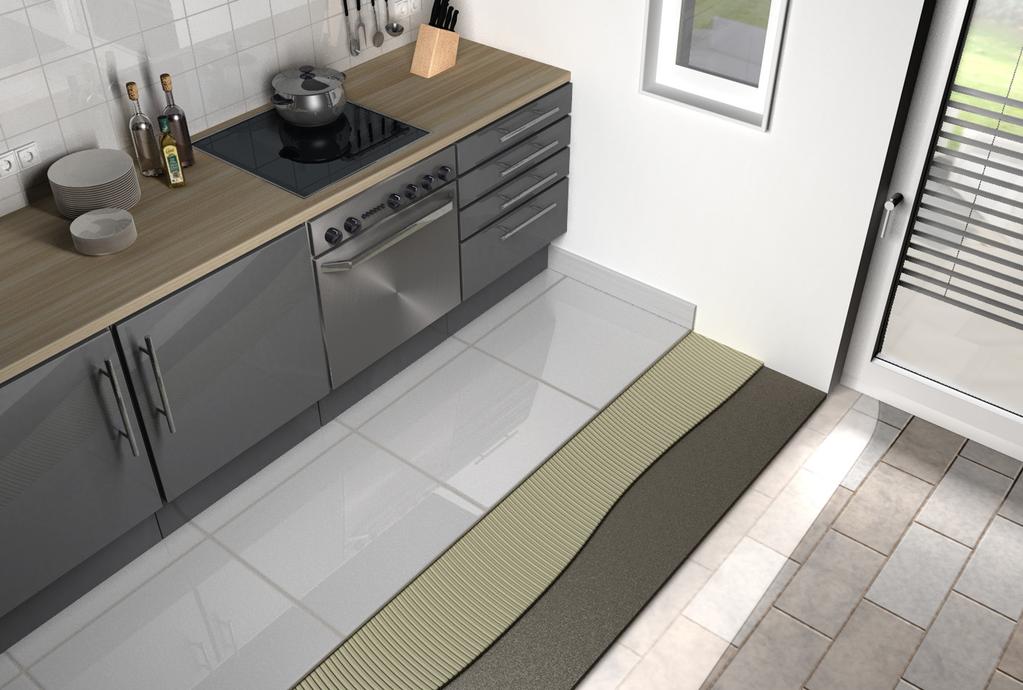

8 . Pokládka velkoformátové dlažby na starou dlažbu Podklad: stávající Penetrace: ARDEX P - rychlý univerzální kontaktní můstek pro interiér i exteriér Nivelace podkladu: ARDEX K NEU - vyrovnávací hmota pro interiér i exteriér Lepidlo: ARDEX X S MICROTEC - rychlé flexibilní lepidlo Nová : velkoformátová Spárování: ARDEX GS FLEX nebo ARDEX RG -mm (vodotěsná spára) Elastická spára: ARDEX SE. Koupelna - Pokládka s hydroizolací izolačním pásem se zátěží (A,B) Vestavba sprchy, zatížení W Podklad: starý cementový potěr, zbytky nátěrů, asfalt, stará prkna, zbytky podlahovin a lepidel Nivelace podkladu: ARDEX NA - nivelační hmota na bázi latexu Hydroizolace (krok A): ARDEX +L - vodotěsné lepení Hydroizolace (krok B): ARDEX SK 00 W TRICOM - izolační pás Lepidlo: ARDEX S NEU MICROTEC - speciální lepidlo pro velkoformáty Nová : velkoformátová ARDEX GS FLEX nebo ARDEX RG -mm (vodotěsná spára)

9 Sprchový kout - Pokládka s hydroizolací izolační stěrkou se zátěží (A,B). Vyrovnání podkladu: ARDEX AM 00 nebo ARDEX A Hydroizolační hmota (první vrstva): ARDEX S PLUS nebo ARDEX +L (příp. hotová hydroizolace ARDEX S-K) Izolační páska / izolace rohů: ARDEX SK TRICOM - těsnicí sada Hydroizolační hmota (druhá vrstva): ARDEX S PLUS nebo ARDEX +L (příp. hotová hydroizolace ARDEX S-K) Lepidlo: ARDEX X MICROTEC nebo ARDEX X G Spárování: ARDEX GS FLEX nebo ARDEX RG -mm (vodotěsná spára) Elastická spára: ARDEX SE Sprchový kout - Pokládka s hydroizolací izolačním pásem se zátěží (A,B).0 Vestavba sprchy, zatížení W Vyrovnání podkladu: ARDEX AM 00 nebo ARDEX A Vodotěsné lepení: ARDEX +L nebo ARDEX X S Izolační páska / izolace rohů: ARDEX SK TRICOM - těsnicí sada Hydroizolace: ARDEX SK 00 W - izolační pás Lepidlo: ARDEX X MICROTEC Spárování: ARDEX GS FLEX nebo ARDEX RG -mm (vodotěsná spára) Elastická spára: ARDEX SE

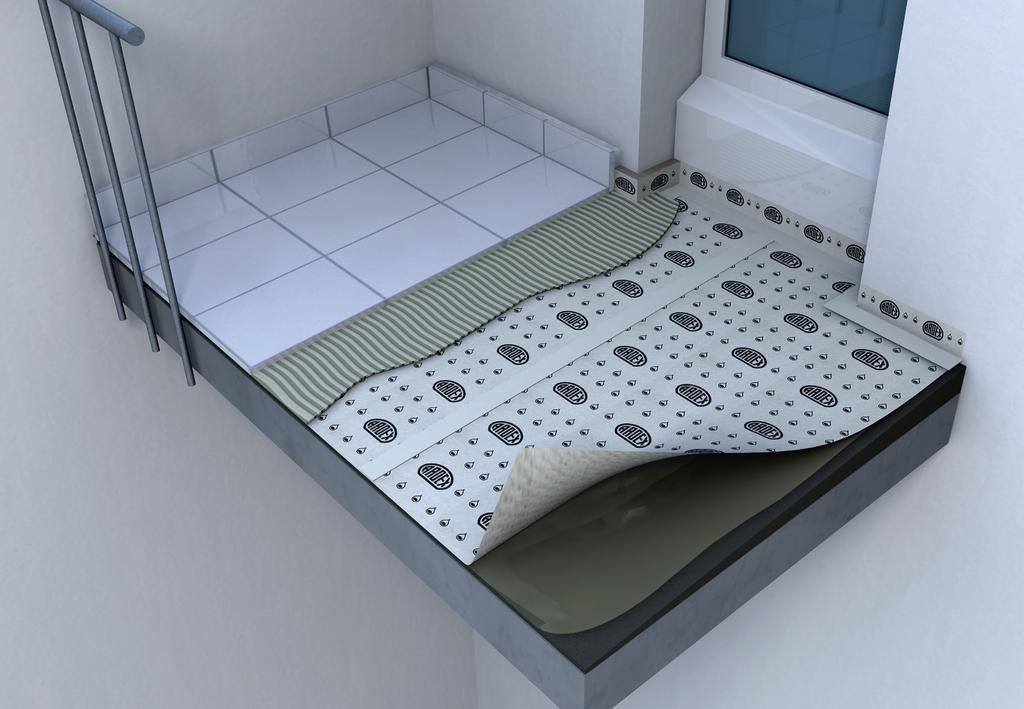

10 . Pokládka dlažby na balkonech a terasách s izolační stěrkou Spádový potěr: ARDEX AM 00 nebo ARDEX A /A MIX Flexibilní hydroizolační hmota (dvě vrstvy): ARDEX S PLUS Těsnicí páska / těsnění rohů: ARDEX SK TRICOM - těsnicí sada ProFin DP Lepidlo: ARDEX FB L nebo ARDEX X 0 OUTDOOR Spárování: ARDEX GS FLEX - Elastická spára: ARDEX SE ukončovací profil: např. ProFin DP. Pokládka dlažby na balkonech a terasách s izolačním pásem Vestavba sprchy, zatížení W Spádový potěr: ARDEX AM 00 nebo ARDEX A /A MIX Vodotěsné lepení: ARDEX +L Těsnicí páska: ARDEX SK 00 W Těsnicí páska / těsnění rohů: ARDEX SK TRICOM - těsnicí sada Lepidlo: ARDEX FB L nebo ARDEX X 0 OUTDOOR Spárování: ARDEX GS FLEX - ProFin DP Elastická spára: ARDEX SE ukončovací profil: např. ProFin DP

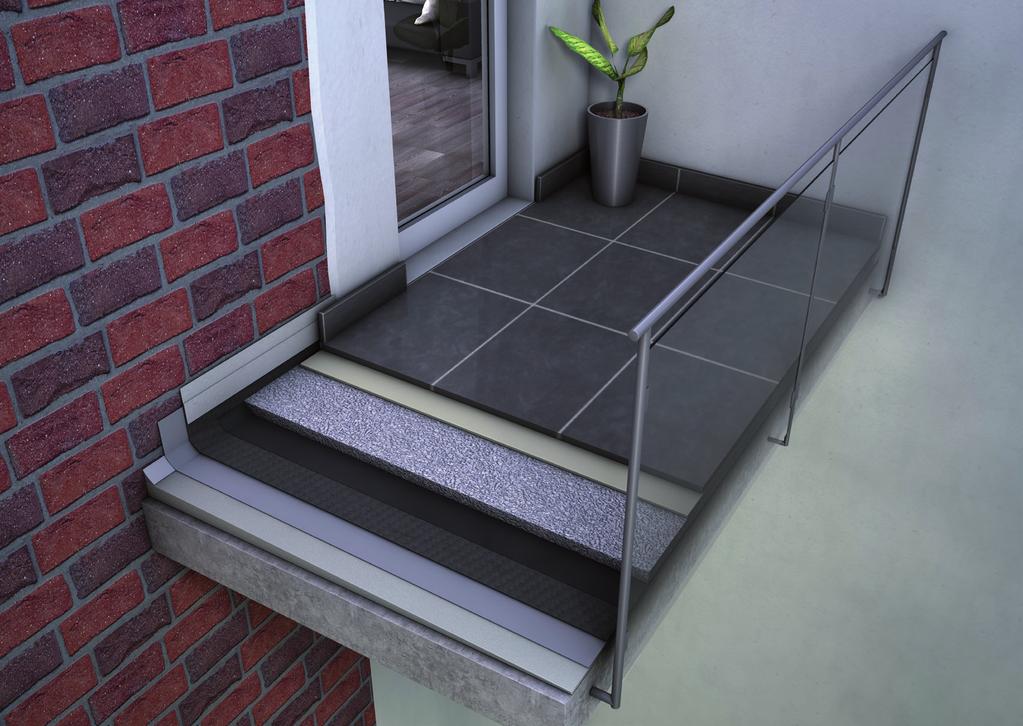

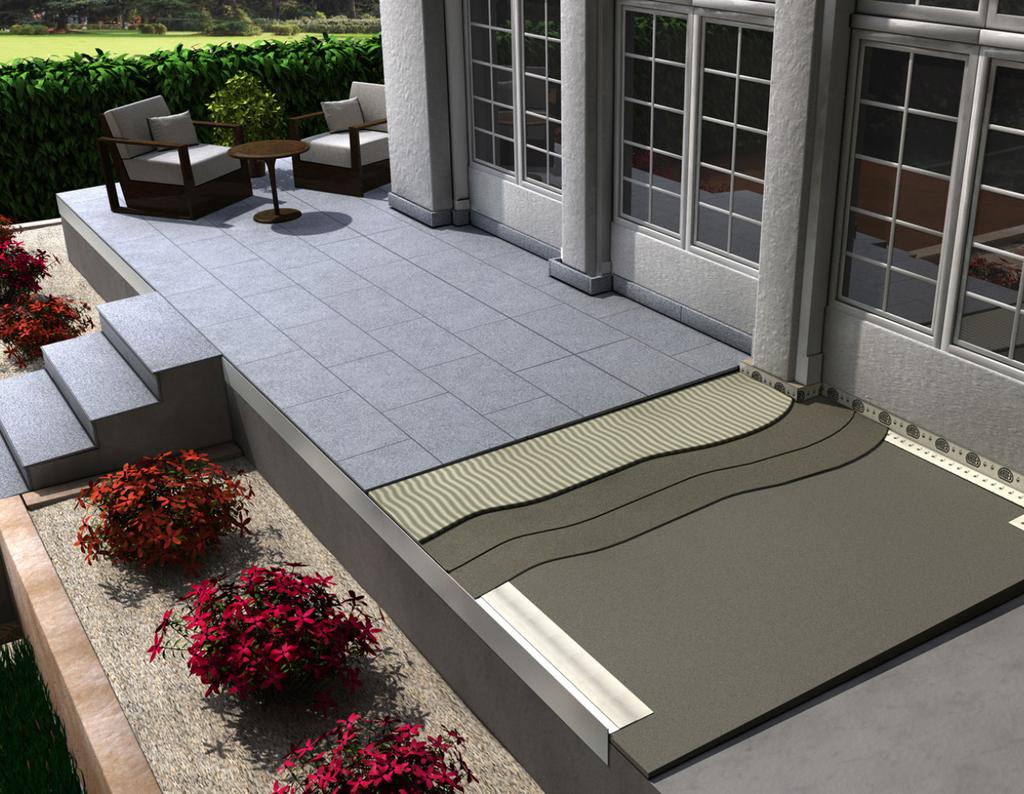

11 Sichere Fliesenverlegung auf Balkonen und Terassen. Pokládka dlažby na balkonech a terasách s ARDEX BM Mit ARDEX BM Kaltselbstklebebahn Spádový potěr / fabion: ARDEX AM 00 nebo ARDEX A Penetrace pro KSK-pás: ARDEX BM-P Stavební hydroizolace: ARDEX BM Soklová páska: DiProtec AB-KV 0 Separační pás: -vrstvá fólie Drenážní potěr: ARDEX A 0 Lepidlo / kontaktní vrstva: např. ARDEX X nebo ARDEX X 0 OUTDOOR Spárování: např. ARDEX FK NEU nebo ARDEX GS FLEX Elastická spára: ARDEX ST nebo ARDEX SE ProFin DP Tragschicht 0 Vyrovnání stěny: ARDEX AM 00 nebo ARDEX A ukončovací profil: např. ProFin DP Gefälleestrich / Hohlkehle: ARDEX AM00 oder ARDEX AR00 Drainageestrich: ARDEX A Fliesenkleber / Kontaktschicht: Pokládka přírodního kamene v exteriéru s izolační stěrkou Grundierung für KSK-Bahn: ARDEX BM-P z.b. ARDEX X0, ARDEX X Bauwerksabdichtung: ARDEX BM Fugmaterial: z.b. ARDEX FK NEU, ARDEX GS FLEX Putzträgerband: ARDEX BM-V0 Elastisches Fugmaterial: ARDEX SN Trennlage: -lagige Folie 0 Spádový potěr: ARDEX AM 00 nebo ARDEX A /A MIX Ukončovací profil: např. ProFin DP Těsnicí páska / těsnění rohů: Verputzen der Wandflächen: ARDEX AM00 oder ARDEX AR00 ARDEX SK TRICOM - těsnicí sada + ARDEX S PLUS Hydroizolační hmota první vrstva: ARDEX S PLUS nebo ARDEX S FLOW Hydroizolační hmota druhá vrstva: ARDEX S PLUS nebo ARDEX S FLOW Izolační páska: DiProtec AB-V Lepidlo pro přírodní : ARDEX X nebo ARDEX X 0 OUTDOOR Spárování: ARDEX GS. Elastická spára: ARDEX ST

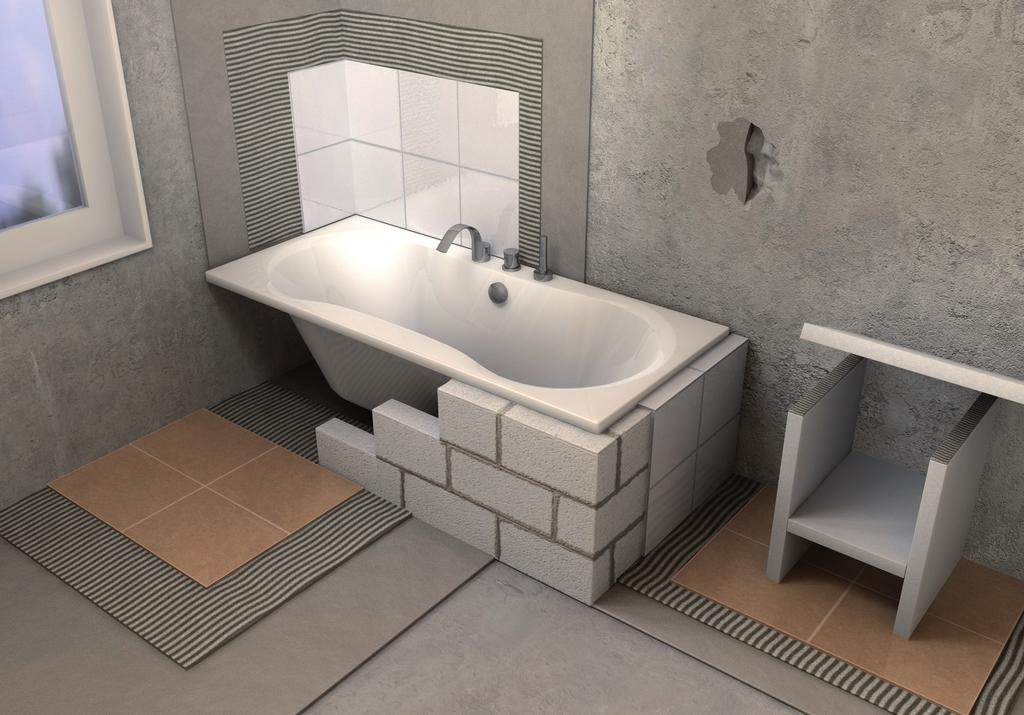

12 . Pokládka přírodního kamene v exteriéru s izolačním pásem Vestavba sprchy, zatížení W Spádový potěr: ARDEX AM 00 nebo ARDEX A /A MIX ukončovací profil: např. ProFin DP Vodotěsné lepení: ARDEX S Těsnicí páska: ARDEX SK 00 W Těsnicí páska / těsnění rohů: ARDEX SK TRICOM - těsnicí sada Lepidlo pro přírodní : ARDEX X, ARDEX X 0 OUTDOOR Spárování: ARDEX GS Elastická spára: ARDEX ST ARDEX AR 00 Multimörtel. ARDEX AR 00 - Univerzální produkt pro zdění, lepení a opravy Anwendungsbereiche oprava výtluků, děr, nerovností apod. Vestavba sprchy, zatížení W lepení minerálních desek, SDK a pěnových izolantů omítnutí, vyrovnání a vyhlazení povr- chu stěn i podlah zdící malta pro tvárnice, ytong a přesné cihly lepení obkladů a dlažeb Füllen von Löchern, Vertiefungen und Schlitzen Ausgleichen, Spachteln und Verputzen von Wandflächen und Bodenflächen Ansetzen von mineralischen Bauplatten, Gipskartonplatten, Hartschaumplatten u.ä. Kleben von Plansteinen aus Porenbeton und Kalksandstein

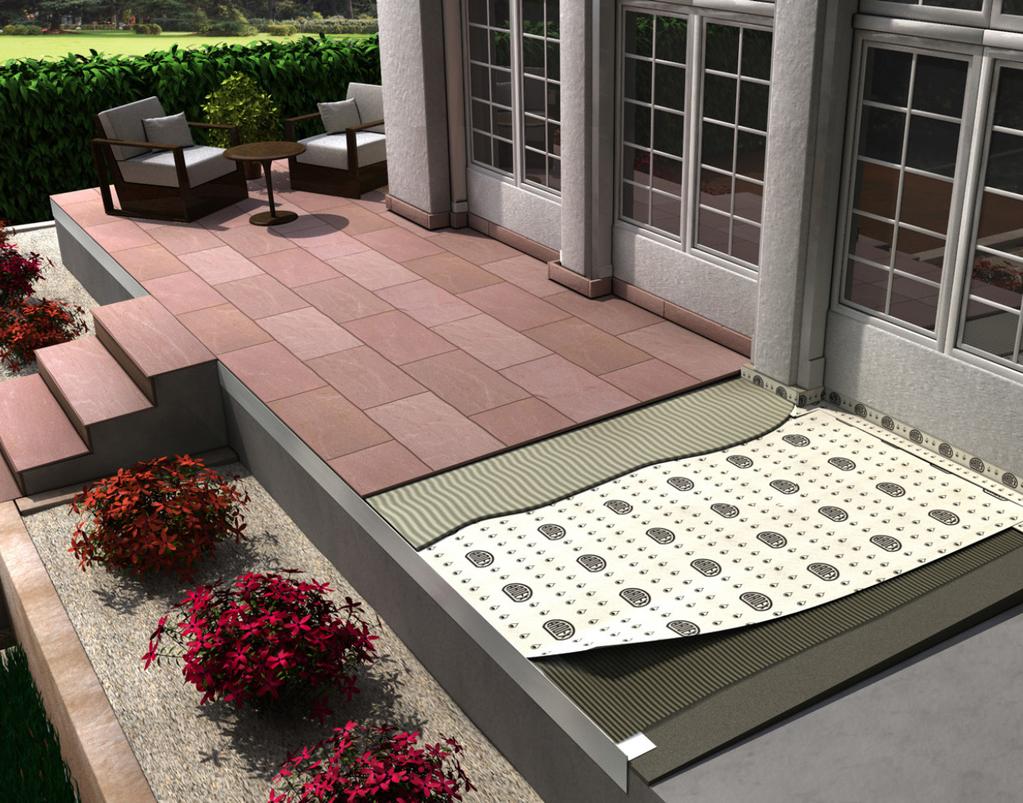

13 GUTJAHR A ARDEX Systémová řešení v interiéru a exteriéru Firma Gutjahr je předním výrobcem drenážních systémů pro odvodňování, odvětrávání a izolaci dlažeb na balkonech, terasách, fasádách a schodištích v exteriéru. Již od svého vzniku v roce neustálý růst. ARDEX se věnuje intenzivnímu výzkumu nových produktů a neustálým kontaktem se zpracovatelskými a realizačními firmami dostává informace o potřebách a požadavcích stavitelů z první ruky. vyvíjí praktická, patentovaná řešení, která umožňují snadnou pokládku i u problematických podkladů a zaručuje dlouhodobou ochranu dlažby před defekty. Efektivnost výrobků Gutjahr je vždy testována a kontrolována, což vede k dosažení nejlepších hodnot. Specialista pro stavební chemii ARDEX a expert na drenáže, odvodňování a odvětrávání dlažeb Gutjahr se vzájemně výborně doplňují a zaručí Vám vždy to nejlepší a nejefektivnější řešení. Kombinace na sebe navazujících systémových prvků garantuje všem jak Firma ARDEX je jedničkou ve výrobě speciálních produktů stavební chemie pro různé oblasti použití jako např. projektantům, realizátorům, tak i zákazníkům že se vyhnou drahým reklamacím již od samého počátku. lepení obkladů a dlažby, spárování, produkty pro podlaháře, tmely na stěny, sádrokartony atp. Společnost v rodinném vlastnictví zaznamenává už po více než let

14 . Lepená v interiéru na kritických podkladech Betonová / Podklad - stávající parkety, PVC, nátěry, OSB a dřevotřískové desky, znečištěné povrchy, povrchy s trhlinami, mastné povrchy IndorTec FLEXBONE-E separační rohož, volně položená na podklad ARDEX FB L - flexibilní tekuté lepidlo Dlažba - keramika nebo přírodní ARDEX GS FLEX - rychlá flexibilní spárovací hmota pozn.: Ideální skladba pro dřevostavby. Lepená v interiéru na kritických podkladech Betonová / Podklad: a) cementový potěr - bez penetrace b) anhydritový potěr - penetrace s ARDEX P ARDEX FB L - flexibilní tekuté lepidlo nebo ARDEX S NEU - u anhydritu IndorTec FLEXBONE-VA - kombinovaný separační systém ARDEX FB L - flexibilní tekuté lepidlo nebo ARDEX S NEU - pro přírodní Dlažba - keramika nebo přírodní, velkoformáty ARDEX GS FLEX - rychlá flexibilní spárovací hmota pozn.: Ideální skladba pro dřevostavby, roznášecí vrstva a izolace v jednom

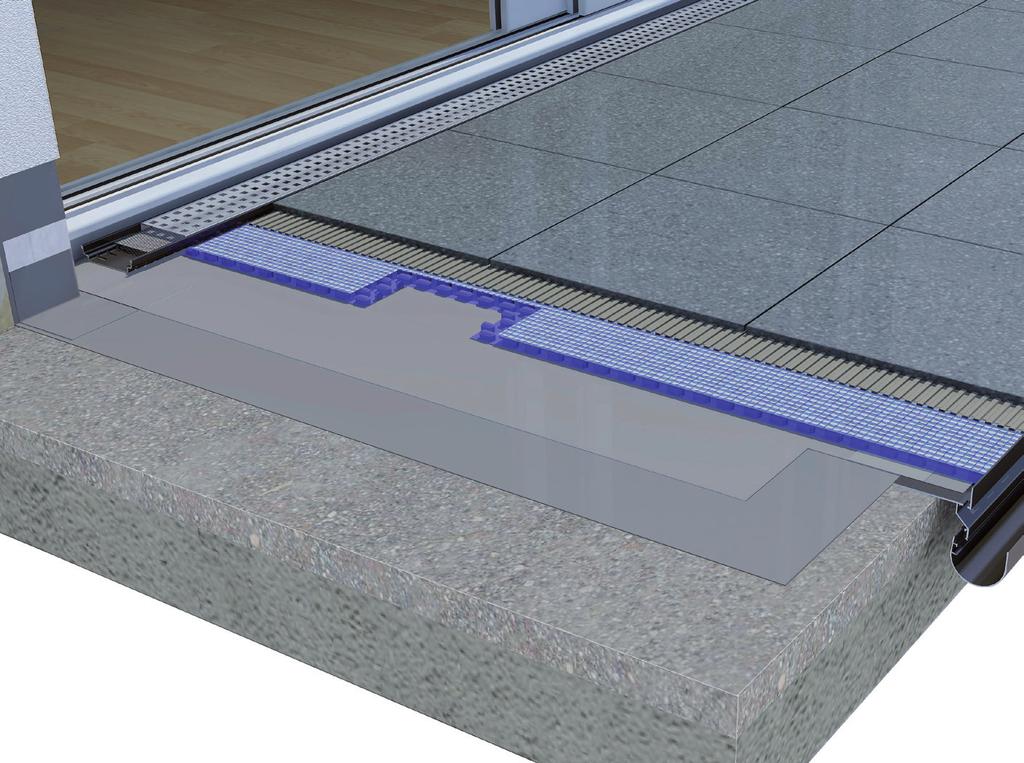

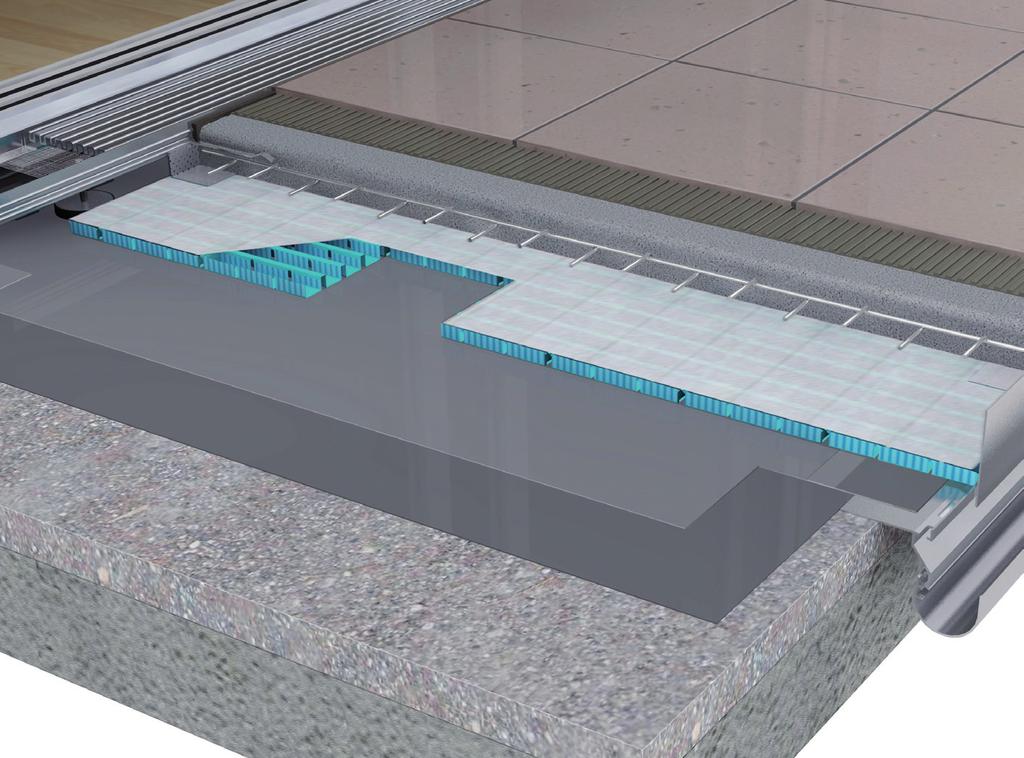

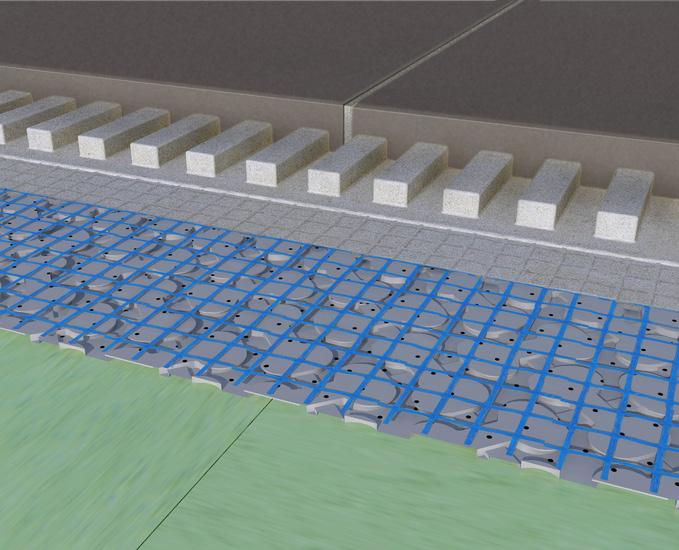

15 Lepená v exteriéru na cementovém potěru. Betonová / Bezbariérový přístup 0 DiProtec SDB - izolační pás DiProtec AB-K - izolační páska PE-Folie ProFin DP + BL - profil + nádstavec AquaDrain FE+ - drenážní rohož AquaDrain - děrovaný profil AquaDrain FLEX - drenážní rošt ProRin BR - okapový systém ARDEX FB L - flexibilní tekuté lepidlo nebo ARDEX X 0 OUTDOOR ARDEX A čtyřhodinové pojivo pro potěr v kombinaci s pískem 0 ARDEX GK - zátěžová spára nebo ARDEX FL - flexibilní zátěžová spára Lepená v interiéru na drenážní maltě. Betonová / Bezbariérový přístup DiProtec SDB -izolační pás DiProtec AB-K - izolační páska PE-Folie ProFin DP + BL - profil + nádstavec AquaDrain RD - okrajová páska 0 AquaDrain EK - drenážní rohož AquaDrain - děrovaný profil AquaDrain FLEX - drenážní rošt ProRin BR - okapový systém 0 ARDEX A0 - pojivo pro drenážní malty a štěrkovou drť,,0, mm Lepená : ARDEX FB L - flexibilní tekuté lepidlo nebo ARDEX X 0 OUTDOOR ARDEX FL - flexibilní zátěžová spára

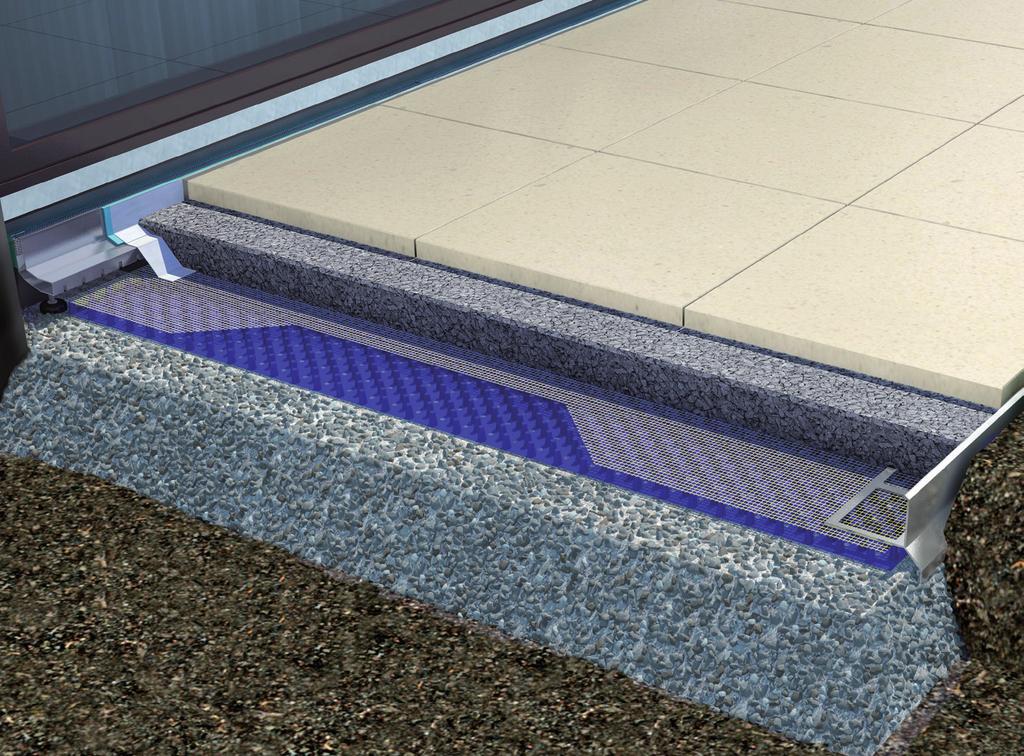

16 . Lepená v exteriéru na drenážním betonu a nezpevněných podkladech Betonová / Zhutněný štěrk AquaDrain HU-EK -vysokozátěžová drenážní rohož AquaDrain SR - okrajová páska ProFin V - ukončovací profil ARDEX A 0 - pojivo pro drenážní malty AquaDrain SR-W - odvodňovací žlab Lepená : ARDEX FB L - flexibilní tekuté lepidlo nebo ARDEX X - flexibilní lepidlo (pro přírodní ) nebo ARDEX X 0 OUTDOOR ARDEX FL - flexibilní zátěžová spára Lepená v exteriéru, přímé lepení do lepidla. Betonová / DiProtec SDB - izolační pás/ ARDEX +/L - izolace a lepidlo ProFin DP - drenážní profil DiProtec AB-K - izolační páska DiProtec AB-V - izolační páska Watec Drain KP+ - tekovrstvá drenážní rohož AquaDrain VARIO - odtokový žlab s čisticí mřížkou MorTec SOFT - spárovací hmota v tubě nebo ARDEX FL - flexibilní zátěžová spára alternativně: beze spáry ProRin BR - okapový systém Lepená : ARDEX FB L - flexibilní tekuté lepidlo nebo ARDEX X 0 OUTDOOR pozn.: Ideální skladba pro balkony dřevostaveb

17 Bodové lepení na fixační hmotu. Betonová / Bezbariérový přístup * DiProtec SDB - izolační pás PE-Folie ProFin DP 0 - profil DiProtec AB-K - izolační pásky AquaDrain T+ - drenážní rohož ARDEX +/L - fixační hmota plněná pískem MorTec SOFT - spárovací hmota v tubě alternativně: beze spáry AquaDrain TM - drenážní rošt ProRin BR - okapový systém * Pro bezbariérové přechody AquaDrain FLEX/BF-FLEX Bodové lepení na terčích z drenážní malty. Betonová / 0 Bezbariérový přístup * DiProtec SDB - izolační pás PE-Folie ProFin DP + BL - ukončovací profil a ukončení DiProtec AB-K - izolační pásky TerraMaxx DS - drenážní podložka ARDEX A0 - pojivo pro drenážní malty a štěrkovou drť,,0, mm MorTec SOFT - spárovací hmota v tubě AquaDrain TM - drenážní rošt ProRin BR - okapový systém 0 ARDEX FB L - flexibilní tekuté lepidlo * Pro bezbariérové přechody AquaDrain FLEX/BF-FLEX

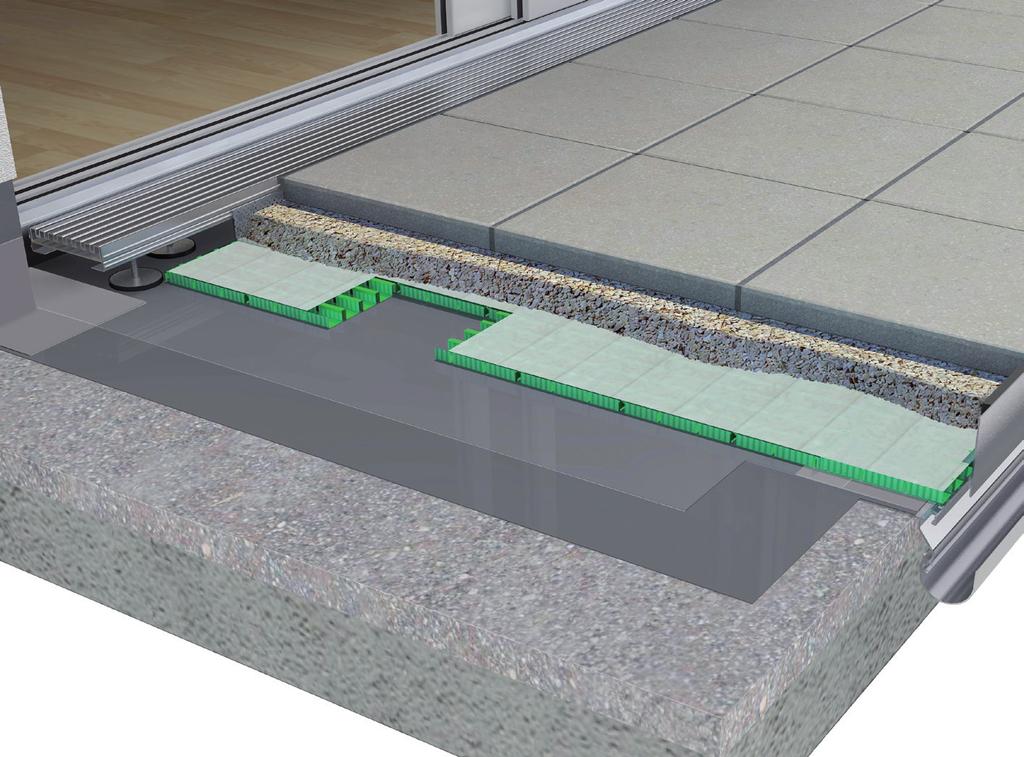

18 . Volná pokládka bez lepení na štěrku/kamenné drti a nezpevněných podkladech Betonová / Bezbariérový přístup DiProtec SDB - izolační pás ProFin DP + BL - ukončovací profil a ukončení DiProtec AB-K - izolační páska PE-- separační vrstva AquaDrain T+ - drenážní rohož AquaDrain - děrovaný profil Štěrk/kamenná drť AquaDrain FLEX - drenážní rošt ProRin BR - okapový systém.0 Volná pokládka bez lepení na štěrku/kamenné drti a nezpevněných podkladech Betonová / Bezbariérový přístup * Zhutněný štěrk AquaDrain HU - vysokozátěžová drenážní rohož ProFin V - ukončovací profil AquaDrain - děrovaný profil Štěrk/kamenná drť AquaDrain KR - odtokový žlab * Pro bezbariérové přechody AquaDrain FLEX/BF-FLEX

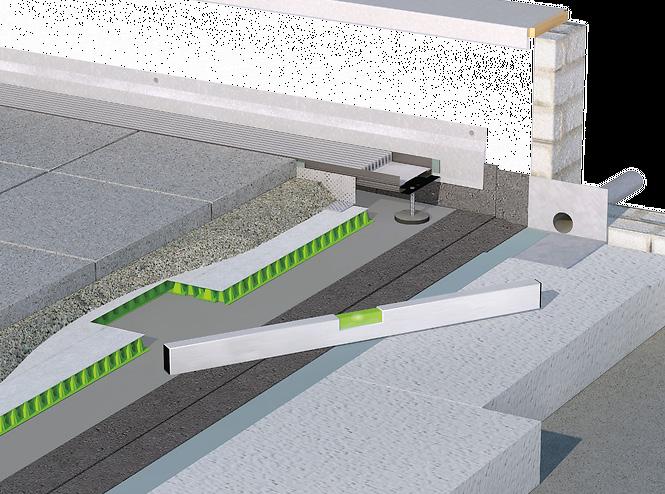

19 Volná pokládka bez lepení, terasa s dřevěným povrchem. Betonová / Bezbariérový přístup * Cementový potěr DiProtec SDB - izolační pás nebo ARDEX BM - izolační pás AquaDrain HU - vysokozátěžová drenážní rohož AquaDrain FLEX - drenážní rošt Dřevěná nebo pozn.: Ideální skladba pro balkony dřevostaveb * Pro bezbariérové přechody AquaDrain FLEX/BF-FLEX Volná pokládka bez lepení, na štěrku/kamenné drti s 0% spádem. Betonová / Izolace dle ČSN EN typ A,T (např. ARDEX BM) PE Folie jako separační vrstva AquaDrain T - drenážní rohož AquaDrain - děrovaný profil Štěrk/kamenná drť Dlažba AquaDrain FLEX - drenážní rošt DiProtec DRAIN-BR - chrlič s prostupem přes zeď

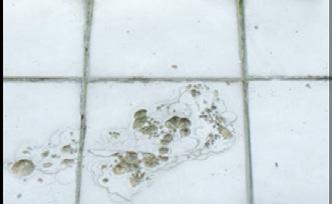

20 MÉNĚ KROČEJOVÉHO HLUKU - KOMFORTNĚJŠÍ BYDLENÍ Zvuková izolace hraje u vícepodlažních staveb stále důležitější roli. Kritické faktory jsou nejen podlahové konstrukce v interiéru, ale i na střešních terasách a balkonech, neboť nízká hlučnost výrazně zvyšuje komfort. V některých evropských zemích existují proto již dlouhou dobu závazné předpisy, které regulují hodnoty izolace kročejového hluku pro exteriér v nové výstavbě a u rekonstrukcí. Podle výzkumu laboratoře Acoustics RheinMain University dosahují stavby s drenáží AquaDrain nejlepších hodnot útlumu kročejového hluku na balkonech a střešních terasách. Drenážní rohože chrání nejen proti hluku Kapilárně pasivní povrchové drenáže GUTJAHR zajišťují okamžitý odvod průsakové vody, přivedené přes spáry. Takto jsou venkovní dlažby dodatečně chráněny před poškozením. Vlhkost se nemůže hromadit v konstrukci a vést k vlhkým skvrnám, výkvětům a poškození mrazem Dlažba je odvětrávána zespoda a schne rychleji Díky vestavění systému drenážních roštů mohou být vytvořeny bezpečnější přechody bez rizika vzdouvání Nejlepší hodnoty útlumu kročejového hluku Nejlepší hodnoty útlumu kročejového hluku - od roku 00 se Gutjahr, jako specialista na balkony a terasy, zabýval problematikou kročejového hluku. Již v roce 00 dosáhl povrchové odvodnění AquaDrain EK a špičkové výsledky s AquaDrain T +. Současné testování laboratoře akustiky RheinMain University prokázalo, že se díky rozšíření sortimentu výsledky nadále zlepšují. Snížení kročejového hluku bylo testováno podle normy DIN ISO 00 a redukce hluku při povrchovém odvodnění AquaDrain na různých zkušebních stavbách balkonů a střešních teras. Výsledek: až + db vyšší kročejová neprůzvučnost CHRAŇTE CO JE VÁM DRAHÉ - SPRÁVNÁ POKLÁDKA CHRÁNÍ PŘED POŠKOZENÍM! Balkon a terasa nabízejí ideální útočiště pro odpočinek od každodenního života. Co ale neberou všichni při stavbě v úvahu: Dlažba použitá v exteriéru je vodotěsná, ale spáry ne. Přes otevřené i uzavřené spáry proniká dešťová voda a hromadí se pod povrchem. Po zimě je pak často poškozená, protože vlhkost a mráz způsobují fleky, růst plevele a nestabilitu dlažby. To platí i pro oblíbenou keramickou dlažbu. Trhliny a odlepování vlivem mrazu Jsou uzavřené spáry vodotěsné? Ne, protože i spárovací hmoty propouští vodu. Z tohoto důvodu se hromadí pod dlažbou vlhkost, i když je pevně přilepená k zemi. Nedostatečné odvádění vsakované vody může vést ke vzniku trhlin nebo odlepování dlažby vlivem mrazu a teplotních výkyvů. Zápach a škůdci Skrze otevřené spáry se mohou na izolační vrstvu pod povrchem dostat listy, květy, zbytky potravin, prach, zemina a jiné nečistoty. Spolu s hromadící se vodou se tvoří hnijící kal, který je živnou půdou pro hmyz. Kromě toho může vést také k nepříjemnému zápachu. Plevel ve spáře Při volné pokládce na štěrk, kamenivo nebo na drenážní podložky TerraMaxx jsou spáry ponechávány zpravidla otevřené. Skrz otevřené spáry proniká dešťová voda, stejně tak jako listy a zárodky rostlin. Výsledkem je plevel, který neustále znovu prorůstá přes spáry. Chraňte Váš keramický obklad zespodu! U venkovní dlažby, záleží na tom, co už později neuvidíte - spodní konstrukci. Plošná drenáž, která je položena pod dlažbou, odvádí vodu vsakovanou přes spáry systémem kanálů. Díky tomu, že se vlhkost již nehromadí v konstrukci, zabráníte předem trhlinám, škůdcům a růstu plevele ve spárách. Gutjahr se specializuje na vývoj těchto systémů již více než let a vyvinul i drenážní systémy na míru pro keramickou dlažbu.

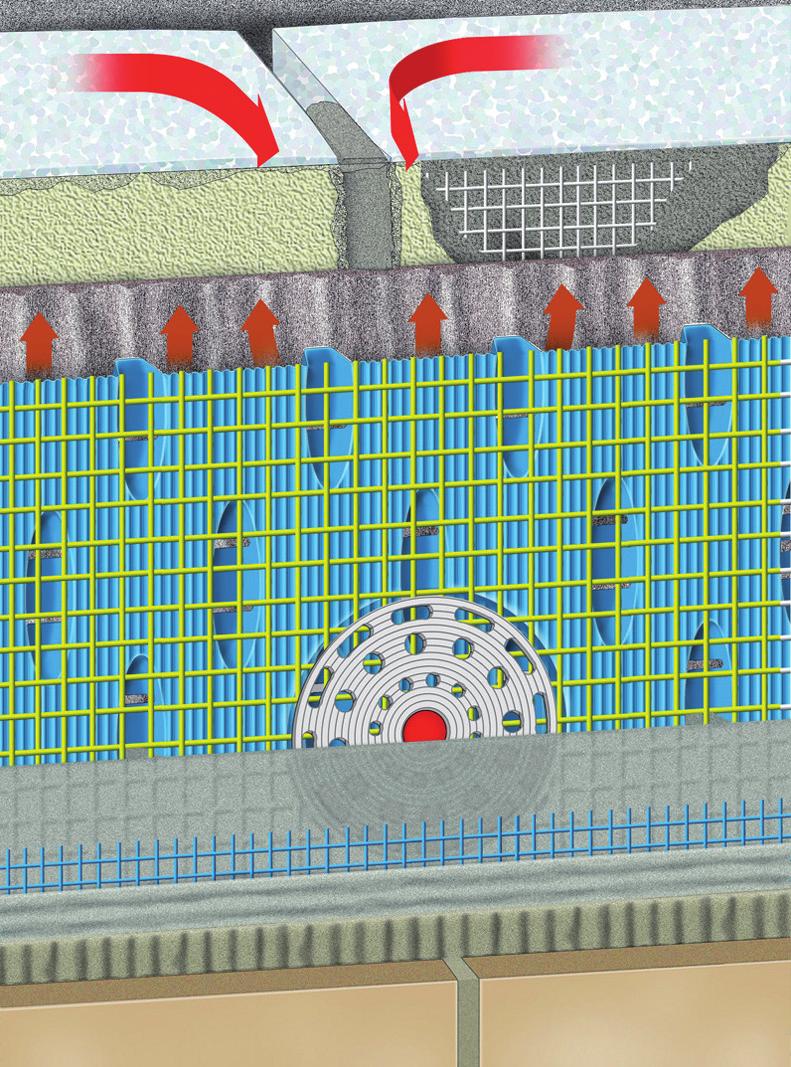

21 Dlažba s pojezdem, na betonu nebo cementovém potěru. Betonové plochy s pojezdem Železobetonová deska Izolace dle ČSN EN typ A,T (např. ARDEX BM) Separační vrstva AquaDrain HB-B - drenážní rohož Beton/cementový potěr (např. ARDEX A 0) Dlažba/užitná vrstva (EP nebo PU nátěr nebo litý povrch) alternativně kamenný koberec z ARDEX GF 00 pojiva pro kamenivo a sklo (pro pochozí povrchy) Dlažba s pojezdem, na drenážní maltě. Betonová Železobetonová deska Izolace dle ČSN EN typ A,T (např. ARDEX BM) Separační vrstva AquaDrain HB - drenážní rohož Drenážní malta Dlažba ARDEX FB L - flexibilní tekuté lepidlo nebo ARDEX X 0 OUTDOOR ARDEX GK - zátěžová spára nebo ARDEX GF 00 - drenážní spára

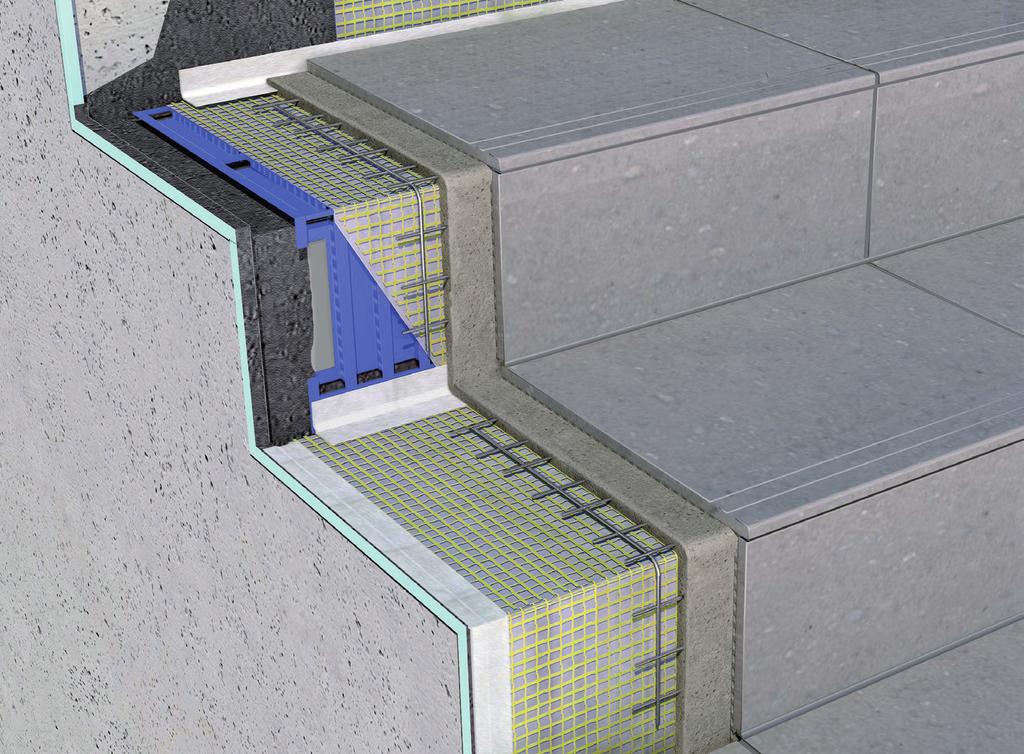

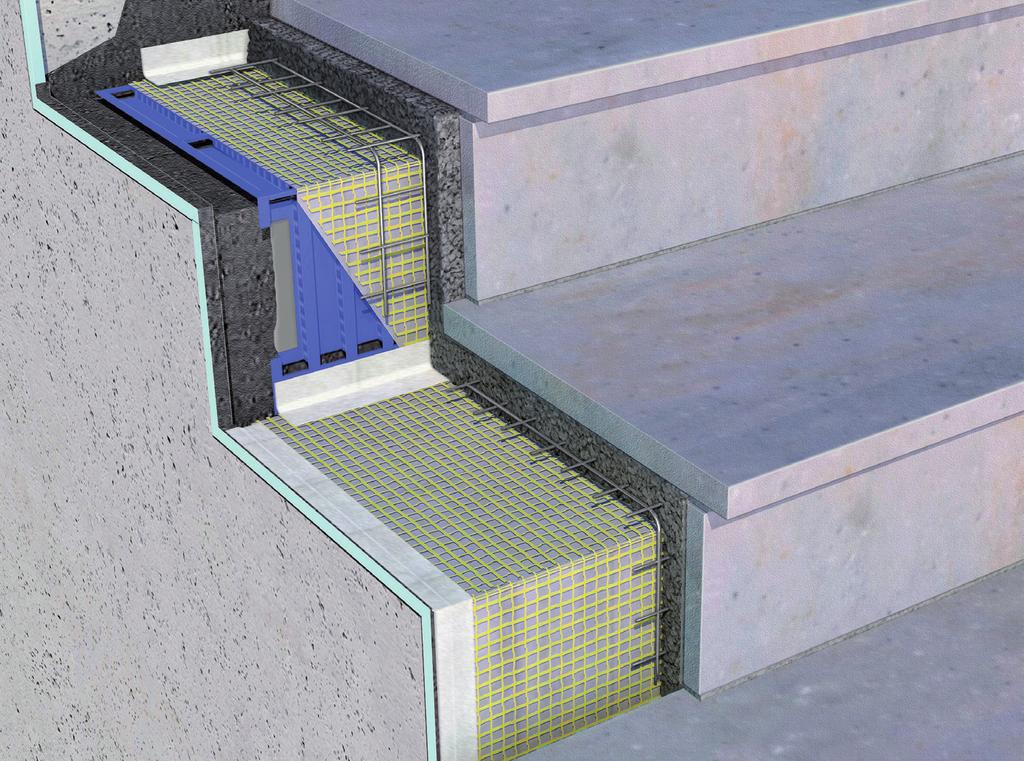

22 . Dlažba na venkovním schodišti, na středněvrstvém loži lepidla nebo drenážní maltě Betonová / AquaDrain SD - odvodňovací páska ARDEX +/L - izolace a lepidlo AquaDrain SD - schodová drenáž fixovaná ARDEX CA 0 P Watec FS - překrývací páska Watec BW - dilatační páska AquaDrain SD - nerezová armatura ARDEX X - flexibilní lepidlo nebo ARDEX X 0 OUTDOOR Dlažba na venkovním schodišti, přímé lepení do lepidla. Betonová / AquaDrain SD - odvodňovací páska ARDEX +/L - izolace a lepidlo AquaDrain SD - schodová drenáž fixovaná ARDEX CA 0 P Watec FS - překrývací páska Watec BW - dilatační páska AquaDrain SD - nerezová armatura ARDEX X - flexibilní lepidlo nebo ARDEX X 0 OUTDOOR ARDEX FL - flexibilní zátěžová spára

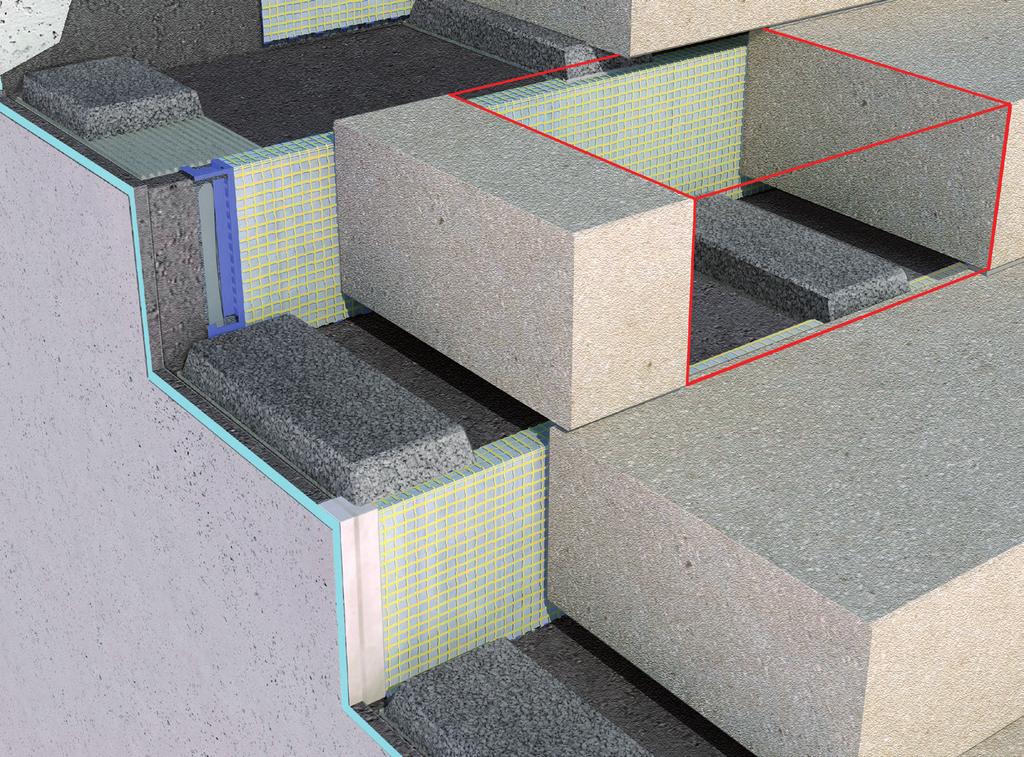

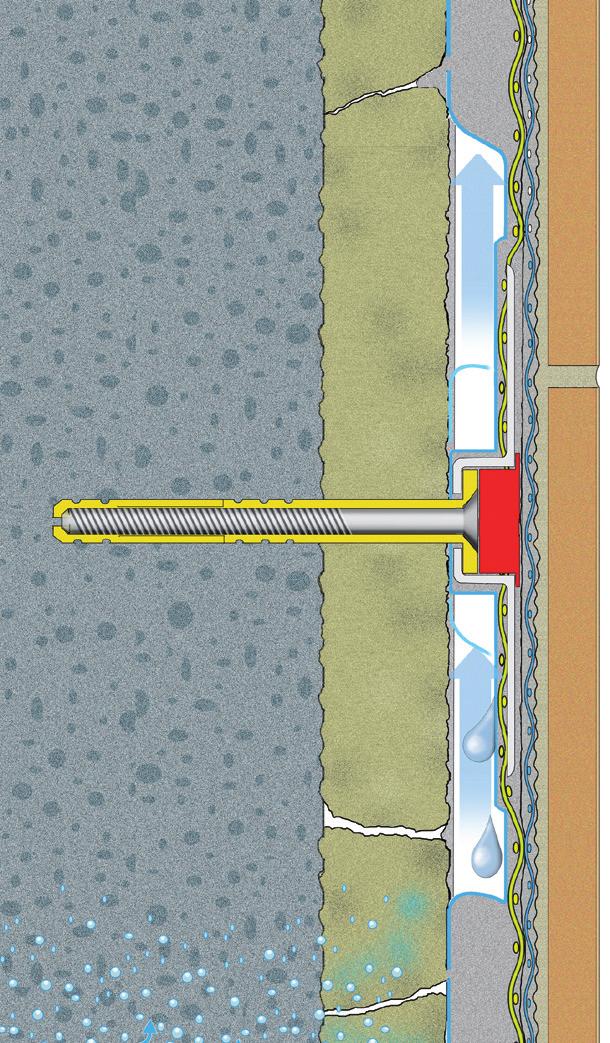

23 Lepená na venkovním schodišti, schodnicové bloky na maltových terčích. Betonová AquaDrain SD - odvodňovací páska quadrain SD - schodová drenáž A fixovaná ARDEX CA 0 P Kontaktní vrstva pro drenážní maltu Maltové terče z ARDEX A 0 - pojivo pro drenážní malty a štěrkovou drť,,0, mm Blokové/masivní schody z přírodní-/betonové dlažby/. Keramický obklad na odvětrané fasádě Keramický obklad Zateplovací systém Q W E R T Y U Vlhké zdivo Soudržný podklad, do kterého je možno kotvit (zdivo, beton) Zateplovací systém Fasádní lepidlo k montážní fixaci (např. ARDEX XG) CeraVent nosná separační deska pro opláštění CeraVent montážní set (šroubovací hmoždinky, šroub, hmoždinkový talíř a odjímatelná krytka) Armovací stěrka (např. ARDEX X ) CeraVent armovací tkanina Lepidlo pro fasády (např. ARDEX X, ARDEX X nebo ARDEX X 0 OUTDOOR) Keramický obklad Bez vyobrazení: I O CeraVent rohový profil CeraVent ukončovací profil CeraVent odvětrávací profil Watec ST armovací páska

24 ARDEX Baustoff s.r.o. Jihlavská a 00 Brno ČESKÁ REPUBLIKA Tel.: +0 ardex@ardex.cz TVOŘÍ PEVNÉ VAZBY
