1 Systémové řešení pro budování teras Terče a podložky Výškově stavitelné podstavce

2 TERASY A BALKÓNY V dnešní době součástí téměř každé budovy tvoří terasy. Jsou nejen architektonickým prvkem, ale hlavně provozním využitím nových prostor na střešních konstrukcích. Vybudováním terasy na střešní konstrukci získáme nové možnosti, jak trávit volný čas. Není výjimkou, kdy na střešní konstrukci máme kavárny, restaurace, zimní zahrady, ale také i venkovní bazén. Celý venkovní prostor terasy se řeší komplexně již v době přípravy projektu, kde je již navrženo pro jaký účel a využití terasa má být. Námi nabízený sytém pro vybudování terasy na střešní konstrukci se skládá z kvalitního hydroizolačního systému, speciálních podstavců a podložek a finálního pokrytí teras např. betonovou či jinou dlažbou např. GRES, deckingem z okrasného dřeva nebo WPC. Na konstrukce teras jsou kladeny vysoké požadavky. Terasy a balkóny jsou vystaveny vyššímu riziku poškození konstrukce klimatickými podmínkami dané lokality. Výběr vhodné tepelné izolace a hydroizolačního systému je nejvýše důležité. Tepelnou izolaci je nutné vybírat tak, aby byla schopna přenést bez deformace a poškození zatížení dalších terasových vrstev. Nejdůležitější je především zajištění vodotěsné funkce. Nedostatečný spád pro odtok dešťové vody může být jednou z příčin zatékání do konstrukce. Pro hydroizolace nabízíme kvalitní materiály od italského výrobce: Samolepící asfaltové pásy TEKTERASO Jednosložkové tekuté hydroizolační stěrky TEKSEAL Pro uchycení roštu nebo dlažby doporučujeme použití kvalitních podložek a výškově stavitelných terčů s vysokou únosností a stabilitou. Součástí systému jsou hliníkové ukončovací profily, které zabraňují pohybu dlažby. Pro finální pokrytí teras doporučujeme od předních výrobců a dodavatelů dlažbu nebo decking. Příklady skladeb terasového systému:

3 Terasové podložky a terče s pevnou výškou Terč pevný H. MM Terč pevný H. MM Terč pevný H. MM Terč pevný H. MM Terč pevný H. MM Terč pevný H. MM Terč pevný H. MM Terč pevný H. MM Terč pevný H. MM Terč pevný H. MM

4 Podložka H. MM Podložka H. MM Použití Výhody Příprava povrchu Realizace střešní terasy je nyní jednoduší díky použití speciálních podstavců. Terasy z betonové či porcelánové dlažby, přírodního kamene, z exotického dřeva nebo dřevopolymeru WPC vybudované na speciálních plastových podložkách bez použití stavebních hmot jsou nejlepším řešením z hlediska efektivnosti a dlouhodobé funkčnosti. Podložky jsou kruhovitého tvaru Ø 150 mm, s různou výškou H a distančními výstupky určující šířku spáry mezi dlaždicemi a zabraňují pohybu. Podložky lze snadno dělit na půlky a čtvrtky pro aplikaci v místech detailů (rohy a kouty). Všechny podložky jsou modulární a lze je stohovat tak, aby se docílila potřebná výška terasy. Položená dlažba tak nespočívá celou plochou na podkladu. Umožňuje odvětrání střešní konstrukce a odtok vody po hydroizolaci či podkladu i při větších deštích. Samozřejmostí je snadné čištění a údržba položené terasy. Terasové podložky jsou vyrobeny z materiálů s vysokou mechanickou odolností vůči hydrofyzikálnímu namáhání. Základna terasových podložek je vyrobena z HDPE. Zaručují dlouhodobou životnost a trvanlivost vůči klimatickým podmínkám, UV záření a náhlým změnám teplot. Terče jsou vyrobené z recyklovaných materiálů a znovu recyklovatelné. Suchá pokládka dlažby na podložky je ekonomicky méně náročná oproti mokrému způsobu pokládky Pokládka nevyžaduje žádné speciální požadavky na klimatické podmínky a podkladní konstrukci Snadná a rychlá aplikace Snadné vyrovnání podkladu pomocí vyrovnávacích nebo klínových podložek Zamezení vzniku trhlin v konstrukci vlivem objemových změn materiálů Povrch je vodopropustný - netvoří se kaluže, zajištění odtoku vody po podkladu Dlouhá trvanlivost Před pokládkou velkoformátové dlažby na podložky musí být vyřešeny všechny volné hrany balkonů a teras. Pro tento účel doporučujeme použití hliníkových úhelníkových ukončovacích profilů, které tyto oblasti účinně chrání a tvoří čisté ukončení. V případě nefunkční hydroizolační vrstvy, povrch podkladní konstrukce balkónu doporučujeme ošetřit hydroizolačním nátěrem TEKSEAL nebo pomocí samolepícího pásu TEKTERASO. Takto připravený povrch již nepotřebuje žádnou další úpravu a můžeme začít s realizací pokládky dlažby na podložky.

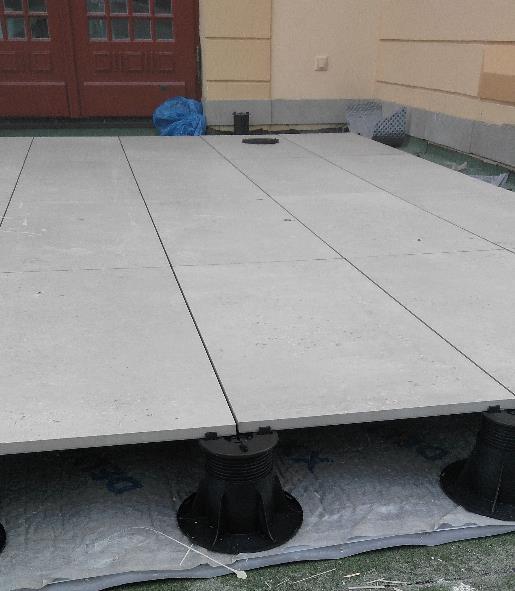

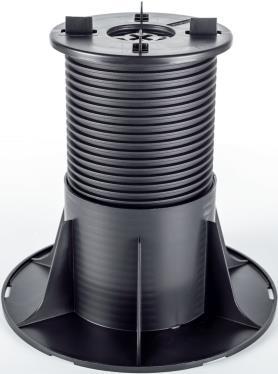

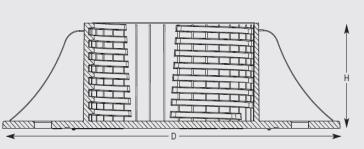

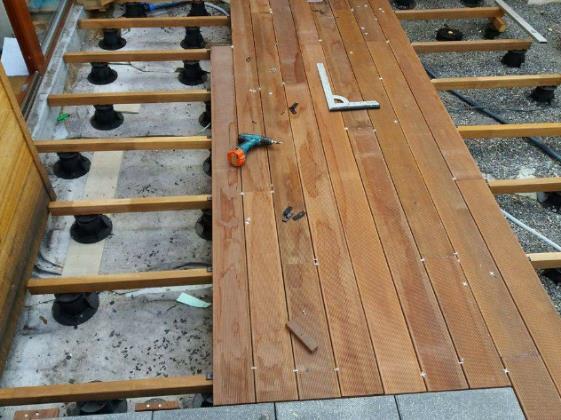

5 Terasové stavitelné podstavce REKTIFIKAČNÍ TERČE H mm Základna Terasové systémy pro suché kladení dlažby, H (mm) Základna Šroub Prodloužení Hlava Kód H D H D ks H D Prodloužení Šroub Prodloužení Hlava Základna je Ø 200 mm, s vnitřním závitem. Na spodní straně je vyznačen okraj pro odříznutí v případě instalace u stěny nebo rohu Šroub má závit pro možnost přesné výškové nivelace. Prodloužení h 126 mm umožňuje nastavit výšku terče až do 550 mm pomocí 3 ks. Hlava se jednoduše nasadí na šroub. Je otáčecí pro případ dodatečné výškové nivelace. Hlava se dodává standardně ve dvou variantách: s trny určující spáru 4 mm a ploché pro úchyt dřevěného roštu. Použití Výhody Terasy z betonové či porcelánové dlažby, přírodního kamene, z exotického dřeva nebo dřevopolymeru WPC vybudované na speciálních plastových podložkách bez použití stavebních hmot jsou nejlepším řešením z hlediska efektivnosti a dlouhodobé funkčnosti. Výškově stavitelné podložky lze instalovat ve vnitřních i venkovních prostorech. Zejména jsou vhodné v případě vlhkých prostor, instalace chrániček, trubek, kabelů, atd., kdy je třeba podklad nadzvednout a vyrovnat. Výškově stavitelné podložky jsou vyrobeny z materiálů s vysokou mechanickou odolností vůči hydrofyzikálnímu namáhání. Zaručují dlouhodobou životnost a trvanlivost vůči klimatickým podmínkám, UV záření a náhlým změnám teplot. Výškově stavitelé terče byly zkoušeny na únosnost výzkumným ústavem a certifikační a zkušební laboratoří CATAS. Suchá pokládka dlažby na rektifikační podložky je ekonomicky méně náročná oproti mokrému způsobu pokládky Pokládka nevyžaduje žádné speciální požadavky na klimatické podmínky a podkladní konstrukci Snadná a rychlá aplikace Snadné vyrovnání podkladu pomocí vyrovnávacích nebo klínových podložek Zamezení vzniku trhlin v konstrukci vlivem objemových změn materiálů Povrch je vodopropustný - netvoří se kaluže, zajištění odtoku vody po podkladu Dlouhá trvanlivost Snadná a rychlá údržba

6 PODLOŽKA PRO VYROVNÁNÍ SKLONU H 5 mm Kód H D (mm) Pro korekci a správné usazení dlažby doporučujeme použití speciálních kruhových vyrovnávacích podložek Ø 220 mm s výškou H 5 mm. Vyrovnávací podložky lze použít v kombinaci se všemi typy podložek pevných nebo rektifikačních. Kruhové podložky lze snadno stohovat na sebe nebo je dělit a tak usadit i pouze ¼ nebo ½ mezi podložku a podklad. Podložky se používají, když je podkladní nerovná nebo pro kompenzaci výškových rozdílů zapříčiněných přesahem v hydroizolační vrstvě. Mohou být také použity pro zvýšení konečné výšky o 5 mm. Vyrovnávací gumové podložky jsou vyrobeny z materiálů s vysokou mechanickou odolností vůči hydrofyzikálnímu namáhání. Zaručují dlouhodobou životnost a trvanlivost vůči klimatickým podmínkám, UV záření a náhlým změnám teplot. Podložky jsou vyrobené z recyklovaných materiálů a znovu recyklovatelné. Podložky H. MM 1,5 Kód zboží Typ podložky D H Podložka H. MM 1,5 kruhová 120 1, Podložka H. MM 1,5 obdélníková 145 x 95 1,5 100 Výhody použití PVC podložek Pro ochranu podkladní povlakové PVC fólie a případné vyrovnání nerovností způsobené přesahy povlakové krytiny a správné usazení dlažby doporučujeme použití speciálních kruhových vyrovnávacích podložek Ø 120 nebo obdélníkových podložek o rozměru 145 x 95 mm s výškou h 1,5 mm vyrobených z měkčeného PVC. Vyrovnávací podložky lze použít v kombinaci se všemi typy podložek pevných či rektifikačních. Kruhové nebo obdélníkové PVC podložky můžeme klást na sebe nebo pouze ½ nebo ¼ aplikovat pod terče a vyrovnat tím případné nerovnosti podkladu. PVC podložky jsou vyrobeny z povlakové krytiny PVC fólie, mají vysokou mechanickou odolnost, UV stabilizaci a dlouhodobou životnost a trvanlivost vůči klimatickým podmínkám, UV záření a náhlým změnám teplot (od -40 C do +75 C). - ochrana podkladní povlakové fólie - vyrovnaní nerovností přesahů - vyrovnaní sklonu - podložky je možné pokládat na sebe

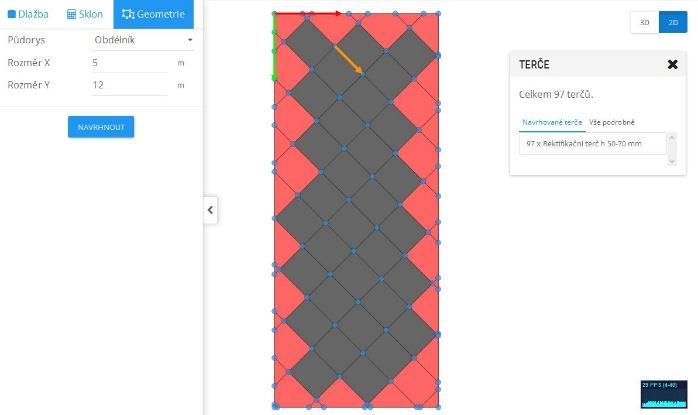

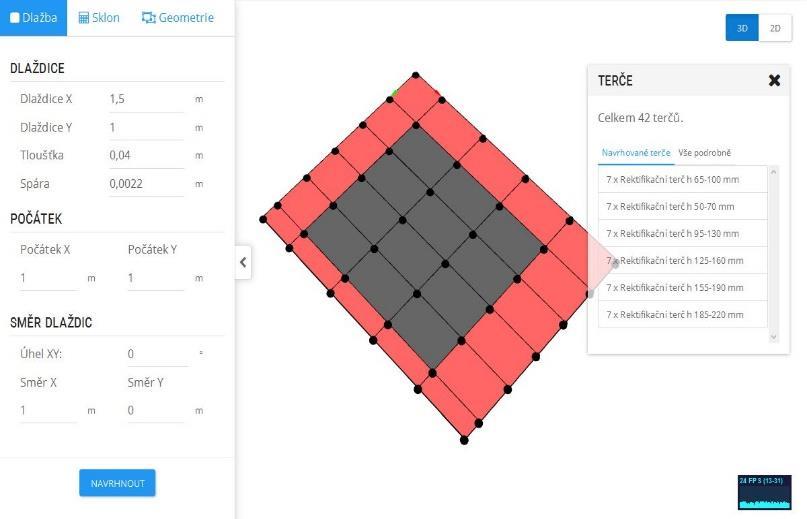

7 TERASOVÝ HLINÍKOVÝ PROFIL L Použití Pro rekonstrukce teras a balkónů dodáváme terasové ohýbané profily z hliníkového plechu tloušťky 0,7 mm, délky 2 m, s čelní hranou výšky až 70 mm /možnost obj. vyšší/. Profily mají každých 10 cm otvory pro odvod vody z terasy. Terasové ohýbané profily zabraňují pohybu dlaždic na terase a chrání okraje volně položené dlažby před poškozením. Jednoduchá a rychlá instalace terasových profilů na betonový podklad terasy se provádí pomocí mechanické fixace nebo speciálního lepidla INDEXIT. Výhody Instalace profilů zabrání pohybu dlažby Odvod dešťové vody mezi dlažbou a podkladem Snadná instalace Odolnost vůči klimatickým podmínkám Snadná údržba Kód zboží Typ produktu h D Hliníkový profil L Hliníkový profil L Terasové ukončovací profily L mají nejen funkci estetickou, ale plní i funkci ochrannou, chrání a zakrývají okraje dlažby před poškozením. PROGRAM PRO VÝPOČET TERČŮ NA PLOCHU TERASY Použití S naším programem navržení a realizaci terasy zvládnete snadněji. Nabízíme řešení pro pokládku dlažby na podložky pomocí softwarového programu pro výpočet terčů na plochu terasy. Jednoduchým způsobem zadáte do programu rozměry dlažby (m), (šířka-x, délka-y), sklon (%), (v příčném-x a podélném směru-y), tloušťku spáry mezi dlaždicemi dle typu terče (m), rozměry terasy (m), (počátek-x, počátek-y), geometrii terasy ( ) XY. Takto zadané údaje Vám pomohou snadno získat informace o množství a typu terčů a také o nestandardních rozměrech dlažby pokládané po krajích nebo rozích terasy. V případě potřeby můžete typ terasy upravit pro snadnější pokládku bez větších prořezů dlažby.

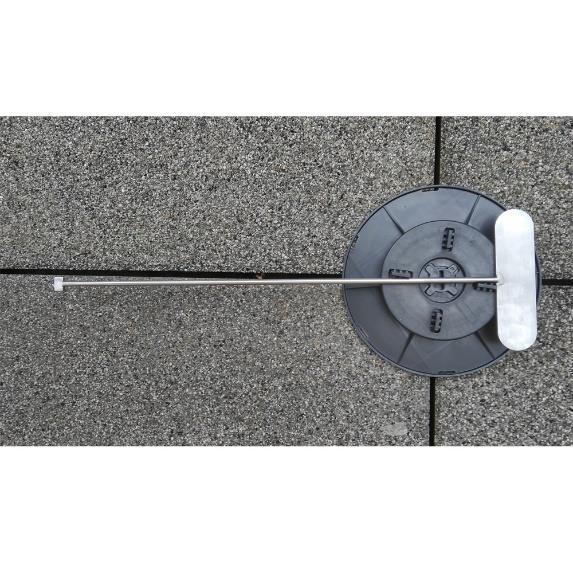

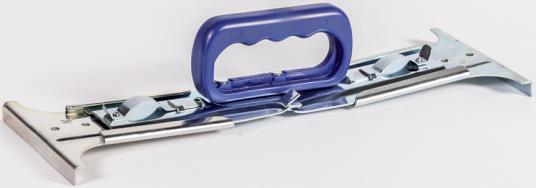

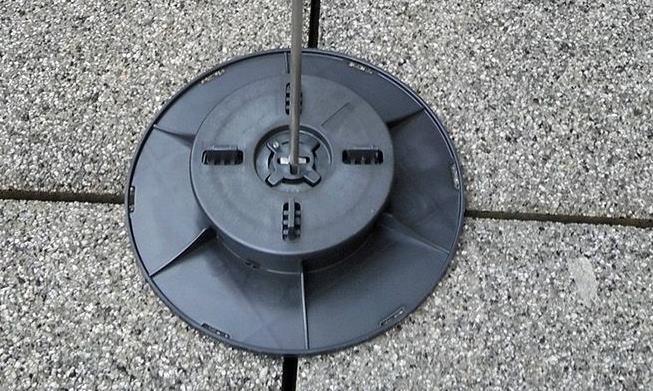

8 NÁSTROJE POTŘEBNÉ K POKLÁDCE DLAŽBY DO TERČŮ Kleště Pro snadnou a rychlou pokládku dlažby do terčů doporučujeme použití speciálních kleští. Kód zboží Název Kleště cm 1 Regulační klíč Regulační klíč slouží pro regulaci výšky u výškově stavitelných terčů pod dlažbu. Pomocí regulačního klíče můžeme přesnou výšku nastavit i v případě již položené dlažby. Můžeme tak snadno odstranit nerovnosti a dosáhnout požadovaných sklonů dlažby. Regulační klíč je vyroben z kvalitní nerezavějící oceli. Kód zboží Název Regulační klíč 1

9 Doporučené hydroizolační systémy Terasové systémy pro suché kladení dlažby, Samolepící pás TEKTERASO - Speciální multivrstvý modifikovaný samolepící pás na hydroizolace teras, balkónů, lodžií, sprchových koutů, koupelen atd. - Samolepicí izolační pás schopný přenášet pnutí z podkladu s trvalou adhezí, na který lze okamžitě lepit keramickou dlažbu. Usnadňuje a urychluje pokládku dlažby přímo na pás (do lepidla nebo na terče a podložky). Použití: hydroizolace balkónů, teras, koupelen, sprchových koutů Vrchní úprava: jemný keramický posyp chrání pás před poškozením a umožňuje pokládku dlažby nebo deckingu na terče přímo na pás Spodní strana: Samolepící pruhy s kanálky pro odvod přebytečných par Spodní strana je chráněna snímací polyethylenovou fólií Hydroizolační nátěr TEKSEAL Jednosložková elastomerická hydroizolační nátěrová hmota po vyschnutí vytvoří celistvý, vodotěsný a pružný podklad pro aplikaci dlažby, obkladů atd., ve venkovních nebo vnitřních prostorách. Vhodné pro použití na terasách, balkónech, lodžiích, koupelnách, umývárnách, sprchových koutech, kuchyních, mokrých prostorách, hydroizolace základů a základových desek. Aplikace je možná na všechny podklady: beton, anhydritová podlaha, potěr, dlažby, kov, omítkoviny, dřevo, polystyren, zdivo atd. V místech detailů a přechodů na svislou se aplikuje těsnící elastická páska vyztužená textílií šířky 150 mm. Vytvoří trvale utěsnění stykových míst. Výhody: exterieru a interiéru vlastnosti (bezešvá trvale elastická izolace) a stávající podklad při rekonstrukci
