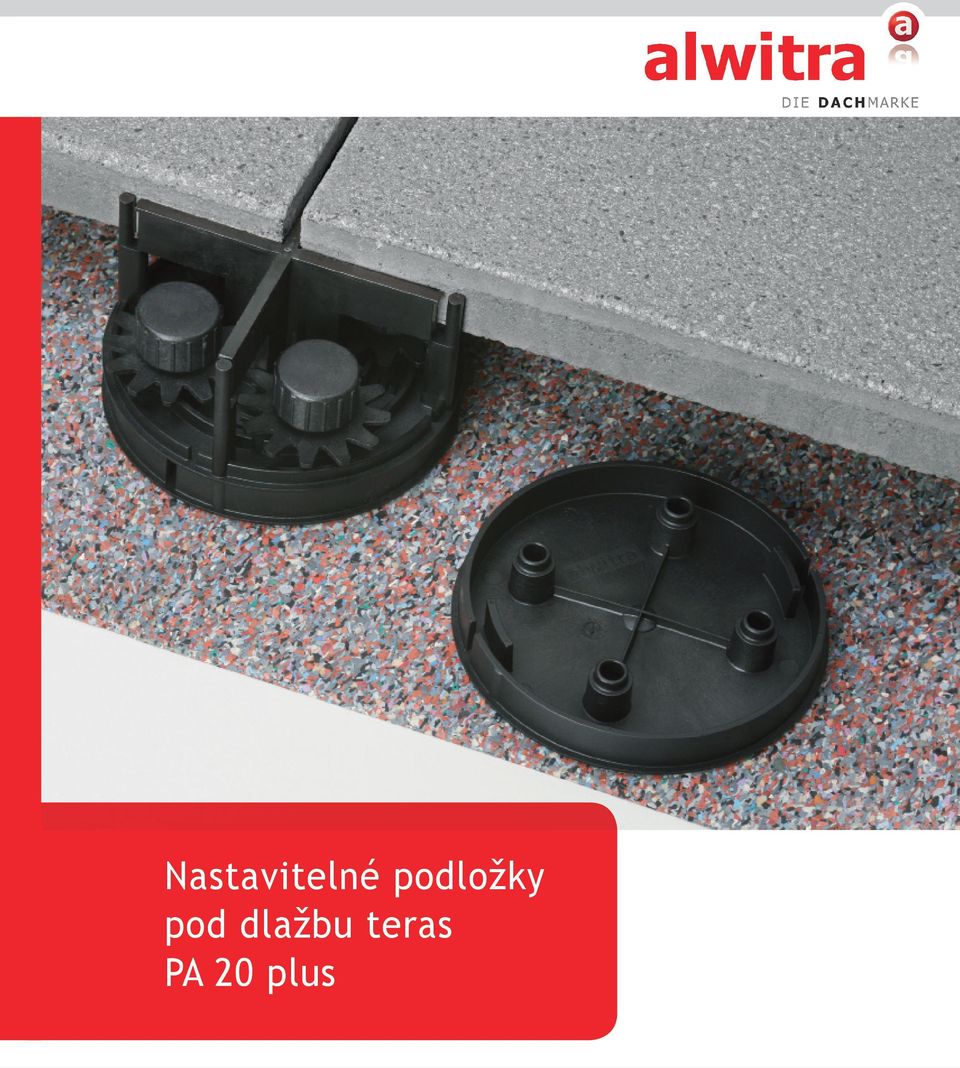

1 Nastavitelné podložky pod dlažbu teras PA 20 plus

2 Systém výrobků Alwitra Nastavitelné podložky pod dlažbu teras Alwitra jsou součástí praxí prověřeného výrobkového systému Alwitra. Do systému dále patří: Střešní hydroizolační pásy EVALON Solar: fotovoltaický systém, integrovaný do střešní hydroizolace SOLYNDRA Solar: fotovoltaický systém, volně postavený na střešních pásech Poplastované plechy Ukončovací profily pro okraj střech včetně umělohmotného povrstvení Stěnové ukončovací profily Ukončovací profily pro překrytí atik včetně umělohmotného povrstvení Umělohmotné povrstvení Světlíky a kouřové klapky Nastavitelné podložky pod dlažbu teras Odvětrávací prvky Vpusti Aktuální texty pro výpisy výkonů naleznete na našich internetových stránkách

volně postavený na střešních pásech Poplastované plechy Ukončovací profily pro okraj střech včetně umělohmotného povrstvení Stěnové ukončovací profily Ukončovací profily pro překrytí atik

3 Podložky pod dlažbu teras Typ PA 20 plus Pochůzí vrstvy otevřených teras a balkónů musí být rozděleny do menších částí, jinak dochází k jejich rozpraskání z důvodu tepelné dilatace. Do takto vzniklých trhlin vnikne voda, která v zimě zamrzne a vzniklý led pochůzí vrstvu roztrhá. Současně s tím je zpravidla poškozena i hydroizolační vrstva pod takto narušenou pochůzí vrstvou. Ale i dlažba položená do malty není trvale vodotěsná, takže je i v tomto případě nutno počítat s prosakující vodou a v jejím důsledku s odpovídajícími poškozeními. Tato rizika je možno vyloučit, pokud se použije dlažba s otevřenými spárami mezi dlaždicemi. Pro terasy a balkóny s pochůzí, suchou volně položenou dlažbou s otevřenými spárami (6 mm) s jednovrstvou fóliovou nebo vícevrstvou asfaltovou hydroizolací s nejrychlejším odvodněním střešní plochy nejkratší cestou bez žlabů a viditelných vpustí Distanční tyčky podložek a spárové kříže zajišťují rovnoměrné spáry mezi dlaždicemi. Srážková voda může těmito spárami volně odtékat. Vpustě jsou překryty dlaždicemi a nejsou viditelné. Rozdíly spádů >20 mm mezi dlažbou a izolací mohou být vyrovnány podkladními destičkami. s optimální drenáží volným dutým prostorem pod dlaždicemi žádné poškození nasáklých dlaždic mrazem žádné usazeniny na dlaždicích žádné zanášení vpustí vápencovými výluhy s ideálně difúzně otevřenou pochůzí vrstvou v případě střech s obráceným pořadím vrstev a DUO střech s vysokou schopností zvukové izolace s podkladními destičkami je možno vyrovnat výškové rozdíly mezi podkladem a dlaždicemi Toto technické řešení nabízí navíc i další přednosti, jak tvarové tak funkční.

Ale i dlažba položená do malty není trvale vodotěsná, takže je i v tomto případě nutno počítat s prosakující vodou a v jejím důsledku s odpovídajícími poškozeními.

4 Nastavitelná podložka pod dlažbu teras PA 20 plus Technické údaje Materiál polyamid černý tepelná odolnost od -40 C do +100 C třída stavebních hmot B2 * Podkladní deska průměr 150 mm plocha 175 mm2 distanční tyčky počet 4 průměr (šířka spáry) 6 mm výška 65 mm Nastavitelná podložka pod dlažbu teras Úložné patky počet 4 průměr 30 mm jednotlivě výškově stupňovitě nastavitelné od 35 do 55 mm se zajištěním proti vytočení, únosnost 4 x 2 kn (800 kg) Spárový kříž počet 1 výška 23,5 mm / 59 mm tloušťka 6 mm Akustický útlum Δ Lw 1 = 30 db Δ Lw 2 = 39 db Dlaždice 50 x 50 x 5 cm 40 x 40 x 4 cm Podkladní destička Podkladní destička: technické údaje materiál: polyamid černý tepelná odolnost: od -40 C do +100 C kontaktní plocha: 175 cm2 výška: 20 mm přípustné zatížení: 8 kn balení: 48 ks Spotřeba 4 ks /m2 v případě dlaždic 50 x 50 cm cca 6,3 ks/m2 v případě dlaždic 40 x 40 cm uvážit zvýšení počtu o podložky na okrajích dlažby Balení 24 ks * B1 na vyžádání 1 pro střešní skladby bez tepelné izolace 2 pro střešní skladby s tepelnou izolací

zajištěním proti vytočení, únosnost 4 x 2 kn (800 kg) Spárový kříž počet 1 výška 23,5 mm / 59 mm tloušťka 6 mm Akustický útlum Δ Lw 1 = 30 db Δ Lw 2 = 39 db Dlaždice 50 x 50 x 5 cm 40 x 40 x 4 cm

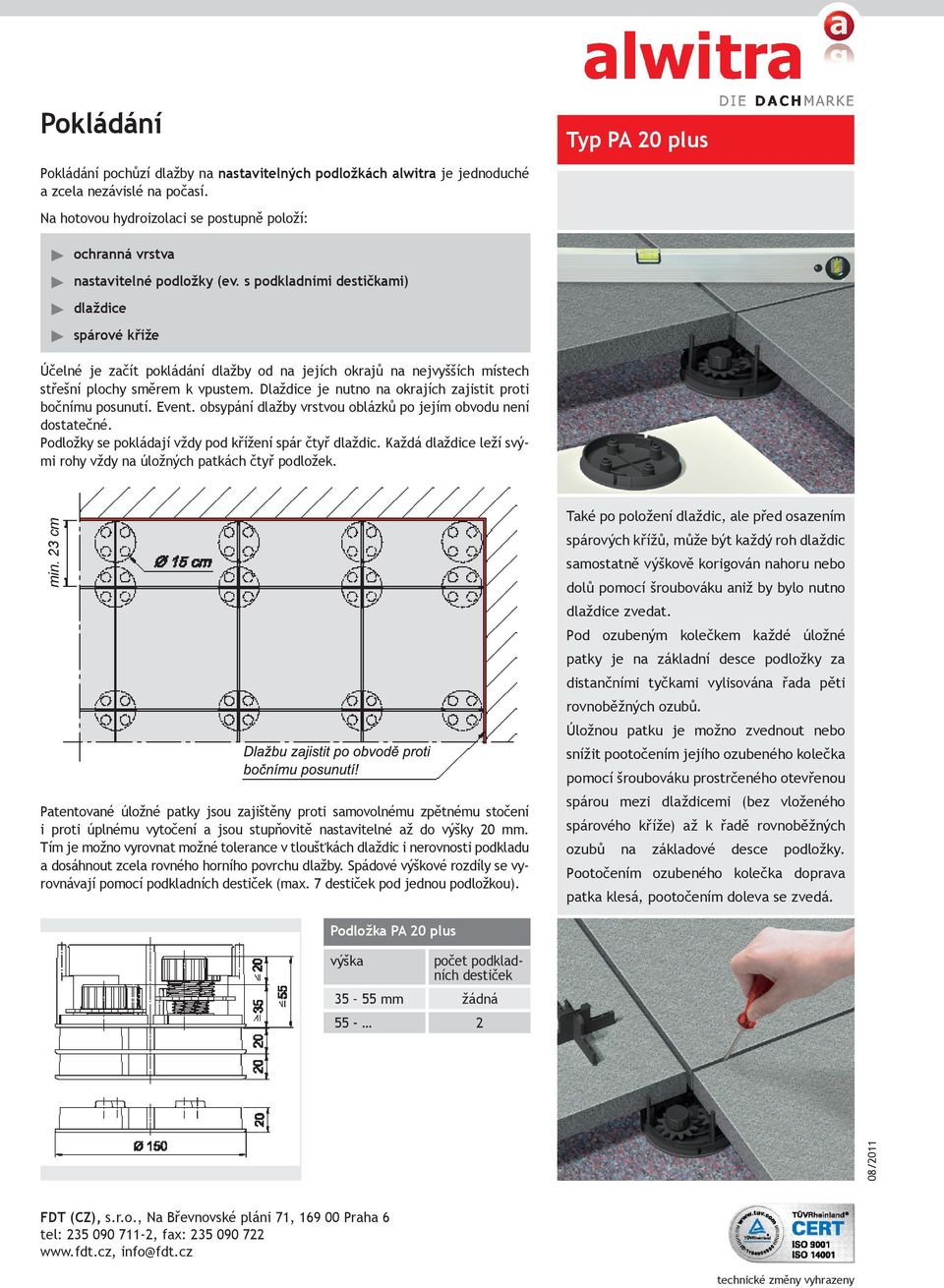

5 Pokládání Typ PA 20 plus Pokládání pochůzí dlažby na nastavitelných podložkách alwitra je jednoduché a zcela nezávislé na počasí. Na hotovou hydroizolaci se postupně položí: ochranná vrstva nastavitelné podložky (ev. s podkladními destičkami) dlaždice spárové kříže Účelné je začít pokládání dlažby od na jejích okrajů na nejvyšších místech střešní plochy směrem k vpustem. Dlaždice je nutno na okrajích zajistit proti bočnímu posunutí. Event. obsypání dlažby vrstvou oblázků po jejím obvodu není dostatečné. Podložky se pokládají vždy pod křížení spár čtyř dlaždic. Každá dlaždice leží svými rohy vždy na úložných patkách čtyř podložek. min. 23 cm Také po položení dlaždic, ale před osazením spárových křížů, může být každý roh dlaždic samostatně výškově korigován nahoru nebo dolů pomocí šroubováku aniž by bylo nutno dlaždice zvedat. Pod ozubeným kolečkem každé úložné patky je na základní desce podložky za distančními tyčkami vylisována řada pěti rovnoběžných ozubů. Úložnou patku je možno zvednout nebo snížit pootočením jejího ozubeného kolečka pomocí šroubováku prostrčeného otevřenou spárou mezi dlaždicemi (bez vloženého spárového kříže) až k řadě rovnoběžných ozubů na základové desce podložky. Pootočením ozubeného kolečka doprava patka klesá, pootočením doleva se zvedá. Podložka PA 20 plus výška počet podkladních destiček mm žádná /2011 Patentované úložné patky jsou zajištěny proti samovolnému zpětnému stočení i proti úplnému vytočení a jsou stupňovitě nastavitelné až do výšky 20 mm. Tím je možno vyrovnat možné tolerance v tloušťkách dlaždic i nerovnosti podkladu a dosáhnout zcela rovného horního povrchu dlažby. Spádové výškové rozdíly se vyrovnávají pomocí podkladních destiček (max. 7 destiček pod jednou podložkou). FDT (CZ), s.r.o., Na Břevnovské pláni 71, Praha 6 tel: , fax: info@fdt.cz technické změny vyhrazeny

s podkladními destičkami) dlaždice spárové kříže Účelné je začít pokládání dlažby od na jejích okrajů na nejvyšších místech střešní plochy směrem k vpustem.

6 Terasy a balkóny Pomocí nastavitelných podložek pod dlažbu teras je možno realizovat terasy a balkóny v souladu se všemi požadavky norem a směrnic. Pokyny pro návrh a provedení: Podložky pro pochůzí dlažby s otevřenými spárami smějí být použity pouze na stabilním a pevném podkladu. Délky hran dlaždic by měly mít délku min. 40 cm, nejlépe 50 cm. Dlaždice na podložkách mohou zároveň sloužit jako zátěžová vrstva pro stabilizaci polohy pod ní ležících vrstev střešní skladby proti účinkům sání větru. Hydroizolační vrstva pod pochůzí dlažbou je vystavena mimořádnému mechanickému namáhání. Je proto nutné chránit hydroizolaci vhodnou ochrannou vrstvou. Hydroizolace pod dlažbou z nehořlavých hmot splňuje zpravidla stavebně technické požadavky chování za působení požáru (tvrdá krytina). Nesmějí být použity snadno hořlavé tepelné izolace (stavební třída B3). Měly by být použity tepelné izolace se zvýšenou pevností v bodovém zatížení. Pokud se použijí tepelně izolační desky z extrudovaného polystyrenu, je nutno mezi ně a hydroizolační vrstvu vložit separační vrstvu. V případě skladby s obráceným pořadím vrstev, kdy je tepelná izolace nad hydroizolací, je nutno dbát na příslušná stavebně technická schválení. Dlaždice na podložkách je nutno podél okrajů střešní plochy zajistit proti bočnímu posunutí, aby byla trvale zachována šířka mezer mezi nimi. V oblastech ukončení a napojení je nutno provést taková opatření, která trvale vyloučí poškození hydroizolace. Při napojení na stavební konstrukce vystupující nad střešní plochu je nutno vytáhnout hydroizolaci na svislou stěnu min. 15 cm nad horní povrch přiléhající dlažby. Svislou hydroizolaci je nutno zajistit proti sklouznutí, mechanickému poškození a proti zatečení vody za její horní okraj. V oblasti dveří je možná nižší výška vytažení izolace, pokud jsou v bezprostřední blízkosti dveří provedena odvodňovací opatření (např. zapuštěný žlab). Pro obytné nebo pobytové prostory pod terasami je nutno dodržet příslušné hygienické požadavky na ochranu proti hluku.

Dlaždice na podložkách mohou zároveň sloužit jako zátěžová vrstva pro stabilizaci polohy pod ní ležících vrstev střešní skladby proti účinkům sání větru.
