Ventilátory s filtrem Nízká spotřeba energie, optimalizovaný výkon Let s connect.

Transkript

1 Ventilátory s filtrem Nízká spotřeba energie, optimalizovaný výkon Let s connect.

2 Moderní regulace teploty pro elektrorozváděče Weidmüller ventilátory s filtrem Současný trend v digitalizaci výroby vede ke zvyšování elektronických komponent v rozváděčích, což často přináší problém nadměrné tepelné zátěže. Ventilátory s filtrem zajišťují účinný odvod tepla, a tím zvyšují životnost elektronických komponent. Díky nízké spotřebě energie při trvale vysokém proudu vzduchu naše ventilátory zajišťují spolehlivé a hospodárné chlazení rozváděče. Regulace teploty pomocí ventilátorů s filtrem Kombinace filtrační vložky a těsnění zabezpečuje vysoký stupeň krytí IP54 a IP55 při konstantním proudění vzduchu. Inovativní skládaná filtrační vložka navíc díky své větší ploše vydrží 3x déle než konvenční filtry. Propracované detaily, jako je například fixační mechanismus ve všech čtyřech rozích ventilátoru nebo snadné otevření krytu filtru, umožňují rychlou montáž a údržbu bez použití nářadí. To bezpochyby šetří čas a peníze. Ventilátory s filtrem Topení pro rozváděče Ideální kombinace ventilátoru s filtrem a termostatu Kombinací ventilátoru s filtrem a termostatu ušetříte energii, materiál a čas. Termostat zapne ventilátor vždy, kdy je to potřeba. To výrazně snižuje spotřebu energie a prodlužuje životnost ventilátoru. Filtrační vložky zároveň nevyžadují tak časté čištění nebo výměnu, což snižuje náklady na údržbu. Chraňte životní prostředí, omezte náklady a zvyšte spolehlivost Vaší výroby. Topení, termostaty a hygrostaty Topné těleso pro rozváděče v kombinaci s termostatem a hygrostatem zajišťuje distribuci tepla a udržení teploty bezpečně nad rosným bodem. Použití termostatu a hygrostatu vede k úsporám energie a přispívá tak nepřímo k ochraně životního prostředí. Ochrana před kondenzací přispěje ke spolehlivosti výrobních zařízení. Regulační prvky: Termostat, hygrostat 2

3 Lepší ochrana citlivých komponent v rozváděči Požadavky na regulaci teploty Řízení moderních výrobních procesů je nemyslitelné bez vysoce výkonných řídících prvků. Tyto prvky musí být chráněny proti horku, chladu, prachu a usazování nečistot, aby mohla být garantována trvalá a spolehlivá funkce zařízení. Dobře promyšlený systém regulace teploty reguluje teplotu uvnitř rozváděče a chrání jej před dalšími rušivými vlivy. Regulace teploty (řešení pro zvýšení spolehlivosti) Vnější vlivy Komponenty v rozváděči Sluneční záření Teplota prostředí Vlivy prostředí Vnitřní tepelné ztráty Atmosférická vlhkost Životnost Faktory vyžadující management 0 teploty v rozváděči Teplota prostředí ( C) Ochrana před vysokou teplotou Přehřívání citlivých obvodů a modulů může zkrátit jejich předpokládanou životnost nebo dokonce vést k poruše, čímž se zvyšuje riziko odstávky výroby. V zájmu zajištění kontinuální a spolehlivé funkce citlivých elektronických součástek by teplota uvnitř skříňových rozváděčů měla být udržována v rozmezí definovaných hodnot. Studie ukázaly, že zvýšení teploty o pouhých 10 C může zkrátit předpokládanou délku životnosti elektrických součástek o více než 50%. Umístění a vnější vlivy Při plánování ventilace, je třeba vzít v úvahu i další faktory jako je umístění zařízení, teplota prostředí, externí zdroje tepla, sluneční záření a povětrnostní vlivy, které rovněž ovlivňují klima v rozváděči. To platí i pro nízké okolní teploty, kdy je nutné zahřívat rozváděč s cílem ochrany proti kondenzaci, která by mohla vést ke zkratům a korozi. Řešení pro spolehlivý provoz Volné proudění vzduchu: Pokud jsou v rozváděči jen malé tepelné ztráty, pak pro přirozenou ventilaci vzduchu často postačí jen mřížka s filtrem. Nucené proudění vzduchu: Pokud je místo instalace dostatečně čisté, bez nebezpečných látek a dostatečně chladné, je vhodné chlazení s využitím ventilátoru. Ve většině případů je toto finálním řešením problému s odvodem tepla. 3

4 Správné řešení pro každý problém s chlazením Weidmüller ventilátory s filtrem V praxi je třeba řešit různé technické problémy. Proto nabízíme široké portfolio ventilátorů s filtrem pro různé aplikace a pro různá místa instalace. Díky nabízeným velikostem, několika stupňům krytí a produktům pro EMC citlivé aplikace najdeme vždy ten správný ventilátor. Ventilátor s filtrem IP54 pro vnitřní instalace Uzavřený rám zabraňuje průniku nefiltrovaného vzduchu a garantuje IP54. Standardně je k dispozici v šedé (RAL 7035) a černé (RAL 9011) barvě. Ventilátor s filtrem IP55 pro venkovní instalace Pro vnitřní i venkovní použití. Inovativní technologie skládané filtrační vložkyzajišťuje vynikající proudění vzduchu. Speciální plast zajišťuje vysokou ochranu proti UV záření. EMC ventilátor s filtrem IP54 Pro zvýšené EMC nároky. Dodatečná EMC stínící plocha z beryliové mědi. Slim-lime ventilátor s filtrem pro venkovní instalace Optimalizované nízké provedení ventilátorů pro kompaktní rozváděče, kde je tlak na úsporu místa. Vhodný pro vnitřní i venkovní použití díky krytí IP55 a použití plastu s odolností vůči UV záření. Střešní ventilátor s filtrem Pro použití ve vnitřních prostorech. Vysoká odolnost vůči UV záření, krytí podle IP33 nebo IP54. 4

5 5

6 Vyhřívání rozváděče, je-li venku chladno Topné elementy Weidmüller Velké teplotní rozdíly mohou vést ke kondenzaci vody v rozváděči. Pro eliminaci s tím souvisejícího nebezpečí koroze a elektrických zkratů nabízíme radiační topení a topení s ventilátorem. PTC radiační topení Radiační topení RH-CBCO Pro lokální vyhřívání při malých požadavcích na výkon. Kompaktní provedení ideální pro omezené prostory. Radiační topení RH-TCO Standardní radiační topení pro všechny aplikace s širokým rozsahem výkonu a různými možnostmi připojení. Kompaktní topení s ventilátorem Topení s ventilátorem FH-TCO Nová generace topení s ventilátorem s technologií PTC vhodná pro všechny aplikace uvnitř rozváděče. Díky rychlému ohřátí je ideální pro všechny aplikace, které je potřeba rozváděč zahřát rychle. Robustní a kompaktní plastový kryt. Topení s ventilátorem a termostatem FK-TH Teplovzdušný ventilátor s technologií PTC a integrovaným termostatem. Díky integrovanému termostatu je ideálním řešením pro kompaktní rozváděče. Robustní a kompaktní plastový kryt. 6

7 Dokonalá regulace teploty a vlhkosti Weidmüller termostaty a hygrostaty Optimální prostředí rozváděče je základem bezpečné a spolehlivé funkce všech instalovaných komponent. Weidmüller termostaty a hygrostaty zabezpečí precizní regulaci teploty a vlhkosti. Termostat THSA Standardní řešení pro ovládání topení a ventilátoru s filtrem. Šetří energii pro vyhřívání a ventilaci rozváděče. Vhodný pro všechny průmyslové aplikace. Dvojitý termostat THSA Prostorově úsporná kombinace pro současné spínání dvou zařízení v různých teplotních rozmezích. Je vhodný pro všechny průmyslové aplikace. Hygrostat HYSA Regulace vlhkosti, ochrana proti kondenzaci zejména v prostředí s vysokou vlhkostí. Vhodný pro všechny průmyslové aplikace. 7

8 Zvyšte účinnost a šetřete náklady Užitečné detaily pro regulaci teploty Klíčovými faktory konstrukce elektro rozváděče jsou jeho účinnost a spolehlivost. Optimalizovaná funkčnost našich komponent pro regulaci teploty přináší nejen větší spolehlivost a jednoduchou údržbu, ale přispívá také k nákladově efektivnímu provozu. Kompatibilita se standardy Weidmüller ventilátory s filtrem lze snadno začlenit do stávajících aplikací, protože jsou uzpůsobeny standardním výřezům. Časově úsporná instalace Patentovaný fixační mechanismus ve všech čtyřech rozích ventilátoru umožňuje jeho rychlou montáž bez nástroje. Rychlá údržba Jednoduché otevření krytu filtru podporuje jeho snadnou a rychlou výměnu. Optimalizované proudění vzduchu Optimalizované lamely mřížky a lopatky rotoru zajišťují maximální proudění vzduchu při minimální spotřebě energie. Vysoká energetická účinnost Užití termostatu může výrazně snížit spotřebu energie při ventilaci nebo vyhřívání rozváděče. Delší provozní životnost S patentovanou skládanou filtrační vložkou dosahují ventilátory krytí IP55. Díky ní jsou rovněž intervaly výměny filtru až třikrát delší než u konvenčních filtrů. 8

9 Praktické příklady Typické aplikace Weidmüller ventilátorů Varianta č. 1: Preferovaná varianta Ventilátor s filtrem instalovaný při podlaze nasává chladný vzduch, ohřátý vzduch vychází ven z rozváděče přes výstupní filtrační mřížku. Výhodou tohoto standardního uspořádání je, že ve skříni je vždy mírný přetlak a nemohou se tak do ní dostat nečistoty malými netěsnostmi. Varianta č. 2: Méně preferovaná Ventilátor s filtrem nasává chladný vzduch v dolní části a druhý ventilátor vyfukuje ohřátý vzduch v horní části. Tímto uspořádáním dosáhneme maximální ventilace rozváděče. Musí však být použity dva výkonnově identické typy ventilátoru. Varianta č. 3: Nedoporučujeme Ventilátor s filtrem v horní části rozváděče vyfukuje teplý vzduch. Chladný vzduch vstupuje samovolně ve spodní části rozváděče přes filtrační mřížku. To sice vytvoří rovnoměrnou ventilaci rozváděče, ale v důsledku podtlaku se mohou do rozváděče dostat drobné nečistoty. Výstupní filtr Ventilátor s filtrem Ventilátor s filtrem Ventilátor s filtrem Výstupní filtr Ventilátor s filtrem Softwarová podpora pro správný design systému chlazení ventilátoru Návrh optimálního systému chlazení nemusí být vždy zcela jednoduchou záležitostí. Bezplatný a uživatelsky přívětivý softwarový nástroj Weidmüller Sizing Software (WSS) může tuto činnost výrazně zjednodušit a zefektivnit. Díky WSS se vyhnete drahému předimenzování systému chlazení, ale i nebezpečnému poddimenzování. Systém WSS je otevřený, do jeho knihovny můžete snadno přidávat nové prvky a komponenty, které používáte při designu Vašich elektro zařízení. Vyzkoušejte právě teď náš software a objednejte si řešení. Vyzkoušejte právě teď náš WSS software, který je zdarma ke stažení na 9

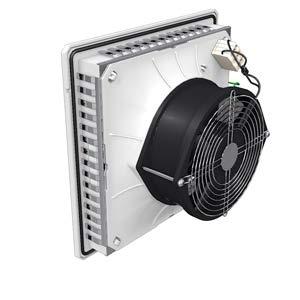

10 Ventilátor s filtrem Napájecí napětí Rozsah provozní teploty 230 V AC C Objednací č. Typ Průtok vzduchu Krytí Barva Rozměry Instalační výřez Hloubka / výška po montáži MTBF Množství FF 11 54/230V GY 25 m³/h IP54 Šedá 109 / 109 mm 92 / 92 mm 62 / 4 mm h FF 11 54/230V BK 25 m³/h IP54 Černá 109 / 109 mm 92 / 92 mm 62 / 4 mm h FF 22 54/230V GY 61 m³/h IP54 Šedá 145 / 145 mm 125 / 125 mm 70 / 5 mm h FF 22 54/230V BK 61 m³/h IP54 Černá 145 / 145 mm 125 / 125 mm 70 / 5 mm h FF 22 55/230V GY 56 m³/h IP55 Šedá 145 / 145 mm 125 / 125 mm 70 / 5 mm h FF 22 55/230V BK 56 m³/h IP55 Černá 145 / 145 mm 125 / 125 mm 70 / 5 mm h FF 32 54/230V GY 110 m³/h IP54 Šedá 202 / 202 mm 177 / 177 mm 87 / 6 mm h FF 32 54/230V BK 110 m³/h IP54 Černá 202 / 202 mm 177 / 177 mm 87 / 6 mm h FF 32 55/230V GY 100 m³/h IP55 Šedá 202 / 202 mm 177 / 177 mm 87 / 6 mm h FF 32 55/230V BK 100 m³/h IP55 Černá 202 / 202 mm 177 / 177 mm 87 / 6 mm h FF 42 54/230V GY 156 m³/h IP54 Šedá 252 / 252 mm 223 / 223 mm 97 / 6 mm h FF 42 54/230V BK 156 m³/h IP54 Černá 252 / 252 mm 223 / 223 mm 97 / 6 mm h FF 42 55/230V GY 145 m³/h IP55 Šedá 252 / 252 mm 223 / 223 mm 97 / 6 mm h FF 42 55/230V BK 145 m³/h IP55 Černá 252 / 252 mm 223 / 223 mm 97 / 6 mm h FF 43 54/230V GY 256 m³/h IP54 Šedá 252 / 252 mm 223 / 223 mm 113 / 6 mm h FF 43 54/230V BK 256 m³/h IP54 Černá 252 / 252 mm 223 / 223 mm 113 / 6 mm h FF 43 55/230V GY 233 m³/h IP55 Šedá 252 / 252 mm 223 / 223 mm 113 / 6 mm h FF 43 55/230V BK 233 m³/h IP55 Černá 252 / 252 mm 223 / 223 mm 113 / 6 mm h FF 65 54/230V GY 480 m³/h IP54 Šedá 320 / 320 mm 291 / 291 mm 140 / 7 mm h FF 65 54/230V BK 480 m³/h IP54 Černá 320 / 320 mm 291 / 291 mm 140 / 7 mm h FF 65 55/230V GY 505 m³/h IP55 Šedá 320 / 320 mm 291 / 291 mm 140 / 7 mm h FF 65 55/230V BK 505 m³/h IP55 Černá 320 / 320 mm 291 / 291 mm 140 / 7 mm h FF 66 54/230V GY 640 m³/h IP54 Šedá 320 / 320 mm 291 / 291 mm 150 / 7 mm h FF 66 54/230V BK 640 m³/h IP54 Černá 320 / 320 mm 291 / 291 mm 150 / 7 mm h FF 66 55/230V GY 770 m³/h IP55 Šedá 320 / 320 mm 291 / 291 mm 150 / 7 mm h FF 66 55/230V BK 770 m³/h IP55 Černá 320 / 320 mm 291 / 291 mm 150 / 7 mm h FF 67 54/230V GY 845 m³/h IP54 Šedá 320 / 320 mm 291 / 291 mm 150 / 7 mm h FF 67 54/230V BK 845 m³/h IP54 Černá 320 / 320 mm 291 / 291 mm 150 / 7 mm h FF 67 55/230V GY 925 m³/h IP55 Šedá 320 / 320 mm 291 / 291 mm 150 / 7 mm h FF 67 55/230V BK 925 m³/h IP55 Černá 320 / 320 mm 291 / 291 mm 150 / 7 mm h 1 10

11 Filtrační mřížka Rozsah provozní teploty C Objednací č. Typ Krytí Barva Rozměry Instalační výřez Hloubka / výška po montáži Množství EF 10 54/ GY IP54 Šedá 109 / 109 mm 92 / 92 mm 19 / 4 mm EF 10 54/ BK IP54 Černá 109 / 109 mm 92 / 92 mm 19 / 4 mm EF 20 54/ GY IP54 Šedá 145 / 145 mm 125 / 125 mm 26 / 5 mm EF 20 54/ BK IP54 Černá 145 / 145 mm 125 / 125 mm 26 / 5 mm EF 20 55/ GY IP55 Šedá 145 / 145 mm 125 / 125 mm 26 / 5 mm EF 20 55/ BK IP55 Černá 145 / 145 mm 125 / 125 mm 26 / 5 mm EF 30 54/ GY IP54 Šedá 202 / 202 mm 177 / 177 mm 34 / 6 mm EF 30 54/ BK IP54 Černá 202 / 202 mm 177 / 177 mm 34 / 6 mm EF 30 55/ GY IP55 Šedá 202 / 202 mm 177 / 177 mm 34 / 6 mm EF 30 55/ BK IP55 Černá 202 / 202 mm 177 / 177 mm 34 / 6 mm EF 40 54/ GY IP54 Šedá 252 / 252 mm 223 / 223 mm 38 / 6 mm EF 40 54/ BK IP54 Černá 252 / 252 mm 223 / 223 mm 38 / 6 mm EF 40 55/ GY IP55 Šedá 252 / 252 mm 223 / 223 mm 38 / 6 mm EF 40 55/ BK IP55 Černá 252 / 252 mm 223 / 223 mm 38 / 6 mm EF 60 54/ GY IP54 Šedá 320 / 320 mm 291 / 291 mm 39 / 7 mm EF 60 54/ BK IP54 Černá 320 / 320 mm 291 / 291 mm 39 / 7 mm EF 60 55/ GY IP55 Šedá 320 / 320 mm 291 / 291 mm 39 / 7 mm EF 60 55/ BK IP55 Black 320 / 320 mm 291 / 291 mm 39 / 7 mm 1 11

12 Ventilátor s filtrem EMC Napájecí napětí Rozsah provozní teploty 230 V AC C Objednací č. Typ Průtok vzduchu Krytí Barva Rozměry Instalační výřez Hloubka / výška po montáži MTBF Množství FF-EMC 11 54/230V GY 25 m³/h IP54 Šedá 109 / 109 mm 93 / 93 mm 62 / 4 mm h FF-EMC 11 54/230V BK 25 m³/h IP54 Černá 109 / 109 mm 93 / 93 mm 62 / 4 mm h FF-EMC 22 54/230V GY 61 m³/h IP54 Šedá 145 / 145 mm / mm 70 / 5 mm h FF-EMC 22 54/230V BK 61 m³/h IP54 Černá 145 / 145 mm / mm 70 / 5 mm h FF-EMC 22 55/230V GY 56 m³/h IP55 Šedá 145 / 145 mm / mm 70 / 5 mm h FF-EMC 22 55/230V BK 56 m³/h IP55 Černá 145 / 145 mm / mm 70 / 5 mm h FF-EMC 32 54/230V GY 110 m³/h IP54 Šedá 202 / 202 mm 178 / 178 mm 87 / 6 mm h FF-EMC 32 54/230V BK 110 m³/h IP54 Černá 202 / 202 mm 178 / 178 mm 87 / 6 mm h FF-EMC 32 55/230V GY 100 m³/h IP55 Šedá 202 / 202 mm 178 / 178 mm 87 / 6 mm h FF-EMC 32 55/230V BK 100 m³/h IP55 Černá 202 / 202 mm 178 / 178 mm 87 / 6 mm h FF-EMC 42 54/230V GY 125 m³/h IP54 Šedá 252 / 252 mm 223 / 223 mm 97 / 6 mm h FF-EMC 42 54/230V BK 125 m³/h IP54 Černá 252 / 252 mm 223 / 223 mm 97 / 6 mm h FF-EMC 42 55/230V GY 145 m³/h IP55 Šedá 252 / 252 mm 223 / 223 mm 97 / 6 mm h FF-EMC 42 55/230V BK 145 m³/h IP55 Černá 252 / 252 mm 223 / 223 mm 97 / 6 mm h FF-EMC 43 54/230V GY 256 m³/h IP54 Šedá 252 / 252 mm 224 / 224 mm 113 / 6 mm h FF-EMC 43 54/230V BK 256 m³/h IP54 Černá 252 / 252 mm 224 / 224 mm 113 / 6 mm h FF-EMC 43 55/230V GY 233 m³/h IP55 Šedá 252 / 252 mm 224 / 224 mm 113 / 6 mm h FF-EMC 43 55/230V BK 233 m³/h IP55 Černá 252 / 252 mm 224 / 224 mm 113 / 6 mm h FF-EMC 65 54/230V GY 480 m³/h IP54 Šedá 320 / 320 mm 292 / 292 mm 140 / 7 mm h FF-EMC 65 54/230V BK 480 m³/h IP54 Černá 320 / 320 mm 292 / 292 mm 140 / 7 mm h FF-EMC 65 55/230V GY 505 m³/h IP55 Šedá 320 / 320 mm 292 / 292 mm 140 / 7 mm h FF-EMC 65 55/230V BK 505 m³/h IP55 Černá 320 / 320 mm 292 / 292 mm 140 / 7 mm h FF-EMC 66 54/230V GY 640 m³/h IP54 Šedá 320 / 320 mm 292 / 292 mm 150 / 7 mm h FF-EMC 66 54/230V BK 640 m³/h IP54 Černá 320 / 320 mm 292 / 292 mm 150 / 7 mm h FF-EMC 66 55/230V GY 770 m³/h IP55 Šedá 320 / 320 mm 292 / 292 mm 150 / 7 mm h FF-EMC 66 55/230V BK 770 m³/h IP55 Černá 320 / 320 mm 292 / 292 mm 150 / 7 mm h FF-EMC 67 54/230V GY 845 m³/h IP54 Šedá 320 / 320 mm 292 / 292 mm 150 / 7 mm h FF-EMC 67 54/230V BK 845 m³/h IP54 Černá 320 / 320 mm 292 / 292 mm 150 / 7 mm h FF-EMC 67 55/230V GY 925 m³/h IP55 Šedá 320 / 320 mm 292 / 292 mm 150 / 7 mm h FF-EMC 67 55/230V BK 925 m³/h IP55 Černá 320 / 320 mm 292 / 292 mm 150 / 7 mm h 1 12

13 Filtrační mřížka EMC Rozsah provozní teploty C Objednací č. Typ Krytí Barva Rozměry Instalační výřez Hloubka / výška po montáži Množství EF-EMC 10 54/ GY IP54 Šedá 109 / 109 mm 93 / 93 mm 19 / 4 mm EF-EMC 10 54/ BK IP54 Černá 109 / 109 mm 93 / 93 mm 19 / 4 mm EF-EMC 20 54/ GY IP54 Šedá 145 / 145 mm / mm 26 / 5 mm EF-EMC 20 54/ BK IP54 Černá 145 / 145 mm / mm 26 / 5 mm EF-EMC 20 55/ GY IP55 Šedá 145 / 145 mm / mm 26 / 5 mm EF-EMC 20 55/ BK IP55 Černá 145 / 145 mm / mm 26 / 5 mm EF-EMC 30 54/ GY IP54 Šedá 202 / 202 mm 178 / 178 mm 34 / 6 mm EF-EMC 30 54/ BK IP54 Černá 202 / 202 mm 178 / 178 mm 34 / 6 mm EF-EMC 30 55/ GY IP55 Šedá 202 / 202 mm 178 / 178 mm 34 / 6 mm EF-EMC 30 55/ BK IP55 Černá 202 / 202 mm 178 / 178 mm 34 / 6 mm EF-EMC 40 54/ GY IP54 Šedá 252 / 252 mm 224 / 224 mm 38 / 6 mm EF-EMC 40 54/ BK IP54 Černá 252 / 252 mm 224 / 224 mm 38 / 6 mm EF-EMC 40 55/ GY IP55 Šedá 252 / 252 mm 224 / 224 mm 38 / 6 mm EF-EMC 40 55/ BK IP55 Černá 252 / 252 mm 224 / 224 mm 38 / 6 mm EF-EMC 60 54/ GY IP54 Šedá 320 / 320 mm 293 / 293 mm 39 / 7 mm EF-EMC 60 54/ BK IP54 Černá 320 / 320 mm 293 / 293 mm 39 / 7 mm EF-EMC 60 55/ GY IP55 Šedá 320 / 320 mm 293 / 293 mm 39 / 7 mm EF-EMC 60 55/ BK IP55 Černá 320 / 320 mm 293 / 293 mm 39 / 7 mm 1 Ventilátor s filtrem Slim-Line Napájecí napětí Rozsah provozní teploty 230 V AC C Objednací č. Typ Průtok vzduchu Krytí Barva Rozměry Instalační výřez Hloubka / výška po montáži MTBF Množství FF-SL 65 55/230V GY 500 m³/h IP55 Šedá 320 / 320 mm 291 / 291 mm 124 / 7 mm h FF-SL 65 55/230V BK 500 m³/h IP55 Černá 320 / 320 mm 291 / 291 mm 124 / 7 mm h FF-SL 67 55/230V GY 705 m³/h IP55 Šedá 320 / 320 mm 291 / 291 mm 127 / 7 mm h FF-SL 67 55/230V BK 705 m³/h IP55 Černá 320 / 320 mm 291 / 291 mm 127 / 7 mm h 1 13

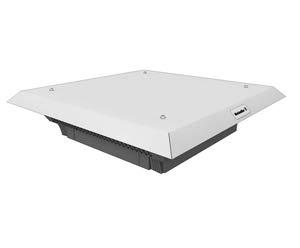

14 Střešní ventilátory s filtrem Napájecí napětí Rozsah provozní teploty 230 V AC C Objednací č. Typ Průtok vzduchu Krytí Barva Rozměry Instalační výřez Hloubka / výška po montáži MTBF Množství RFF /230V GY 350 m³/h IP54 Šedá 436 / 436 mm 291 / 291 mm 34 / 72 mm h RFF /230V GY 500 m³/h IP33 Šedá 436 / 436 mm 291 / 291 mm 34 / 72 mm h RFF /230V GY 550 m³/h IP54 Šedá 470 / 470 mm 291 / 291 mm 57 / 95 mm h RFF /230V GY 700 m³/h IP33 Šedá 470 / 470 mm 291 / 291 mm 57 / 95 mm h RFF /230V GY 750 m³/h IP54 Šedá 470 / 470 mm 291 / 291 mm 57 / 95 mm h RFF /230V GY 1000 m³/h IP33 Šedá 470 / 470 mm 291 / 291 mm 57 / 95 mm h 1 Střešní filtr Rozsah provozní teploty C Objednací č. Typ Krytí Barva Rozměry Instalační výřez Hloubka / výška po montáži Množství REF / GY IP54 Šedá 436 / 436 mm 291 / 291 mm 34 / 72 mm REF / GY IP33 Šedá 436 / 436 mm 291 / 291 mm 34 / 72 mm 1 14

15 Filtrační vložka Rozsah provozní teploty C Objednací č. Typ Krytí Rozměry Množství FF-FIMT IP54 87 / 87 mm FF-FIMT 2x 54 IP / 119 mm FF-FIMT 2x 55 IP / 108 mm FF-FIMT 3x 54 IP / 170 mm FF-FIMT 3x 55 IP / 156 mm FF-FIMT 4x 54 IP / 216 mm FF-FIMT 4x 55 IP / 200 mm FF-FIMT 6x 55 IP / 264 mm FF-FIMT 6X 54 IP / 284 mm RFF-FIMT 605x 54 IP / 290 mm RFF-FIMT 607/ IP / 390 mm 20 Radiační topení Napájecí napětí Rozsah provozní teploty Typ montáže Integrovaný termostat V AC / Hz C Montážní lišta Ne Objednací č. Typ Výkon Barva Typ připojení Šířka / Výška / Hloubka Množství RH-CBCO 10W V BK 10 W Černá Pre-assembled cable 29.5 / 45 / 75 mm RH-CBCO 20W V BK 20 W Černá Pre-assembled cable 29.5 / 45 / 75 mm RH-CBCO 30W V BK 30 W Černá Pre-assembled cable 29.5 / 45 / 75 mm 1 15

16 Radiační topení Napájecí napětí Rozsah provozní teploty Typ montáže Integrovaný termostat V AC / Hz C Montážní lišta Ne Objednací č. Typ Výkon Barva Typ připojení Šířka / Výška / Hloubka Množství RH-CBCO 30W V 30 W Silver Kabel 70 / 100 / 50 mm RH-CBCO 45W V 45 W Silver Kabel 70 / 100 / 50 mm RH-CBCO 75W V 75 W Silver Kabel 70 / 175 / 50 mm RH-CBCO 100W V 100 W Silver Kabel 70 / 175 / 50 mm RH-CBCO 150W V 150 W Silver Kabel 70 / 250 / 50 mm RH-TCO 30W V 30 W Silver Pružinový kontakt 70 / 100 / 50 mm RH-TCO 45W V 45 W Silver Pružinový kontakt 70 / 100 / 50 mm RH-TCO 75W V 75 W Silver Pružinový kontakt 70 / 175 / 50 mm RH-TCO 100W V 100 W Silver Pružinový kontakt 70 / 175 / 50 mm RH-TCO 150W V 150 W Silver Pružinový kontakt 70 / 250 / 50 mm 1 Teplovzdušný ventilátor Napájecí napětí Rozsah provozní teploty Typ montáže Integrovaný termostat 230 V AC C Montážní lišta Ne Objednací č. Typ Výkon Barva Typ připojení Šířka / Výška / Hloubka Množství FH-TCO 250W 230V 250 W Silver Pružinový kontakt 85 / / 104 mm FH-TCO 400W 230V 400 W Silver Pružinový kontakt 85 / / 104 mm 1 16

17 Teplovzdušný ventilátor Napájecí napětí Rozsah provozní teploty Typ montáže Integrovaný termostat 230 V AC C Montážní lišta, Montáž pomocí šroubů Ne Objednací č. Typ Výkon Barva Typ připojení Šířka / Výška / Hloubka Množství FH-TCO 200W 230V BK 200 W Black Pružinový kontakt 88 / 142 / 126 mm FH-TCO 300W 230V BK 300 W Black Pružinový kontakt 88 / 142 / 126 mm FH-TCO 400W 230V BK 400 W Black Pružinový kontakt 88 / 142 / 126 mm FH-TCO 500W 230V BK 500 W Black Pružinový kontakt 88 / 142 / 126 mm FH-TCO 650W 230V BK 650 W Black Pružinový kontakt 88 / 142 / 126 mm FH-TCO 800W 230V BK 800 W Black Pružinový kontakt 88 / 142 / 126 mm FH-TCO 1000W 230V BK 1000 W Black Pružinový kontakt 88 / 142 / 126 mm FH-TCO 1200W 230V BK 1200 W Black Pružinový kontakt 88 / 142 / 126 mm 1 Teplovzdušný ventilátor s termostatem Napájecí napětí Rozsah provozní teploty Typ montáže Integrovaný termostat 230 V AC C Montážní lišta, Montáž pomocí šroubů Ano Objednací č. Typ Výkon Barva Typ připojení Šířka / Výška / Hloubka Množství FH-TH 200W 230V BK 200 W Black Pružinový kontakt 88 / 142 / 139 mm FH-TH 300W 230V BK 300 W Black Pružinový kontakt 88 / 142 / 139 mm FH-TH 400W 230V BK 400 W Black Pružinový kontakt 88 / 142 / 139 mm FH-TH 500W 230V BK 500 W Black Pružinový kontakt 88 / 142 / 139 mm FH-TH 650W 230V BK 650 W Black Pružinový kontakt 88 / 142 / 139 mm FH-TH 800W 230V BK 800 W Black Pružinový kontakt 88 / 142 / 139 mm FH-TH 1000W 230V BK 1000 W Black Pružinový kontakt 88 / 142 / 139 mm FH-TH 1200W 230V BK 1200 W Black Pružinový kontakt 88 / 142 / 139 mm 1 17

18 Termostaty Rozsah provozní teploty Typ připojení Typ montáže C Šroubový spoj Montážní lišta Objednací č. Typ Hystereze Tolerance nastavení Spínaný výkon Spínaný výkon cos fí = 0,6 Množství THSW 1K C CO 1 K ±3 K 10 A / 5 A 2 A / 2 A THSW 3K C CO ±3 K ±3 K 10 A / 5 A 2 A / 2 A THSW 1K C CO 1 K ±3 K 10 A / 5 A 2 A / 2 A THSW 3K C CO ±3 K ±3 K 10 A / 5 A 2 A / 2 A THSW C NC <7 K ±4 K 10 A / 2 A / THSW C NO <7 K ±4 K 10 A 2 A THSW C NC <7 K ±4 K 10 A / 2 A / THSW C NO <7 K ±4 K 10 A 2 A THSA C NC/NO <7 K ±4 K 10 A / 10 A 2 A / 2 A THSA C NO/NO <7 K ±4 K 10 A / 10 A 2 A / 2 A 1 Hygrostat Rozsah provozní teploty Typ připojení Typ montáže C Šroubový spoj Montážní lišta Objednací č. Typ Relativní vlhkost Spínací výkon NC / NO Spínací diference Spínaný výkon cos fí = 0,6 Množství HYSW 40-90% r.f. CO 40 % / 90 % 2 A / 5 A 5 % 0.2 A / 0.2 A 1 18

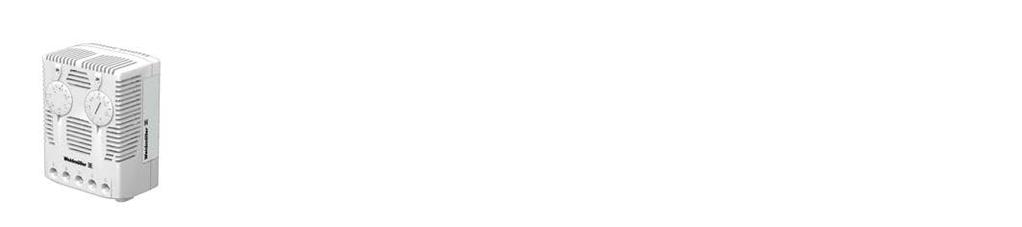

19 Hygrostat s termostatem Rozsah provozní teploty Typ připojení Typ montáže C Šroubový spoj Montážní lišta Objednací č. Typ Relativní vlhkost Spínací výkon NC / NO Spínací diference Spínaný výkon cos fí = 0,6 Množství HYTH-SW 40-90% r.f. CO 40 % / 90 % 8 A / 8 A 4 %, 1 K 3 A / 3 A 1 19

20 Weidmüller Váš partner v odvětví průmyslové konektivity Jako zkušení specialisté jsme celosvětovým partnerem našich zákazníků, kterým vedle standardních produktů přinášíme služby a komplexní řešení pro náročné průmyslové aplikace od silových a signálových obvodů až k datovým sítím. Power - signal - data. Rozumíme dnešní problematice jednotlivých odvětví a chápeme zítřejší technologické výzvy, pro něž neustále vyvíjíme inovativní řešení dle individuálních potřeb našich partnerů. Společně tak definujeme standardy oboru Industrial Connectivity. Aplikace Weidmüller Veškeré produktové a firemní informace na jednom místě - ve Vaší aplikaci Weidmüller ke stažení do Vašich IOS a Android telefonů a tabletů Weidmüller produktový konfigurátor Konfigurace snadno a rychle Sociální média Buďte stále v obraze a sledujte naše novinky a aplikační řešení na Weidmüller Czech Republic Newsletter Přihlaste se k odběru newsletteru na Realizace brožury 08/2018 Weidmüller, s.r.o., Lomnického 5/1705, Praha 4, Tel.: , office@weidmueller.com
