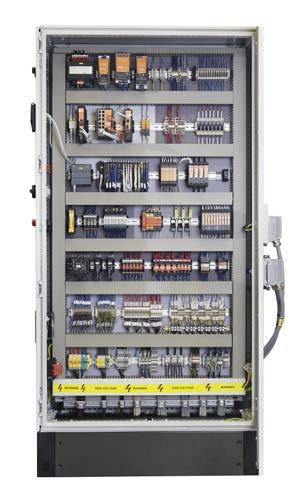

2 Kabelové žlaby jako základ pro organizované vedení kabelů Přídavná konstrukce přináší přidanou hodnotu Současným trendem v digitalizaci je zvyšování hustoty komponent v rozváděči. V zájmu udržování pořádku v rozváděči je nutný systém jasného a prostorově úsporného vedení kabelů. Nejde jenom o vzhled, protože řádné vedení kabelů šetří čas i peníze. Usnadňuje údržbu a opravy a zvyšuje obecnou provozní bezpečnost. Jako partner v odvětví průmyslové konektivity známe problémy, kterým čelíte a poskytujeme vám komplexní nabídku kabelových žlabů a příslušenství pro Vaše aplikace. Praktické detaily, jako jsou například fixační klemy pro upevnění nainstalovaných vodičů, stejně jako přesné otvory dle DIN EN , umožňují přesnou instalaci Kabelové žlaby Metrický DIN Rohový Chránička Bezhalogenový -25 to 105 C Bezhalogenový -25 to 120 C Příslušenství Dokonale vyvážený kompletní systém Náš sortiment zahrnuje kabelové žlaby v metrické, DIN i rohové verzi. K dispozici jsou také varianty z bezhalogenového materiálu. Sortiment doplňují chráničky, klemy, oddělovače a profesionální řešení značení. 2

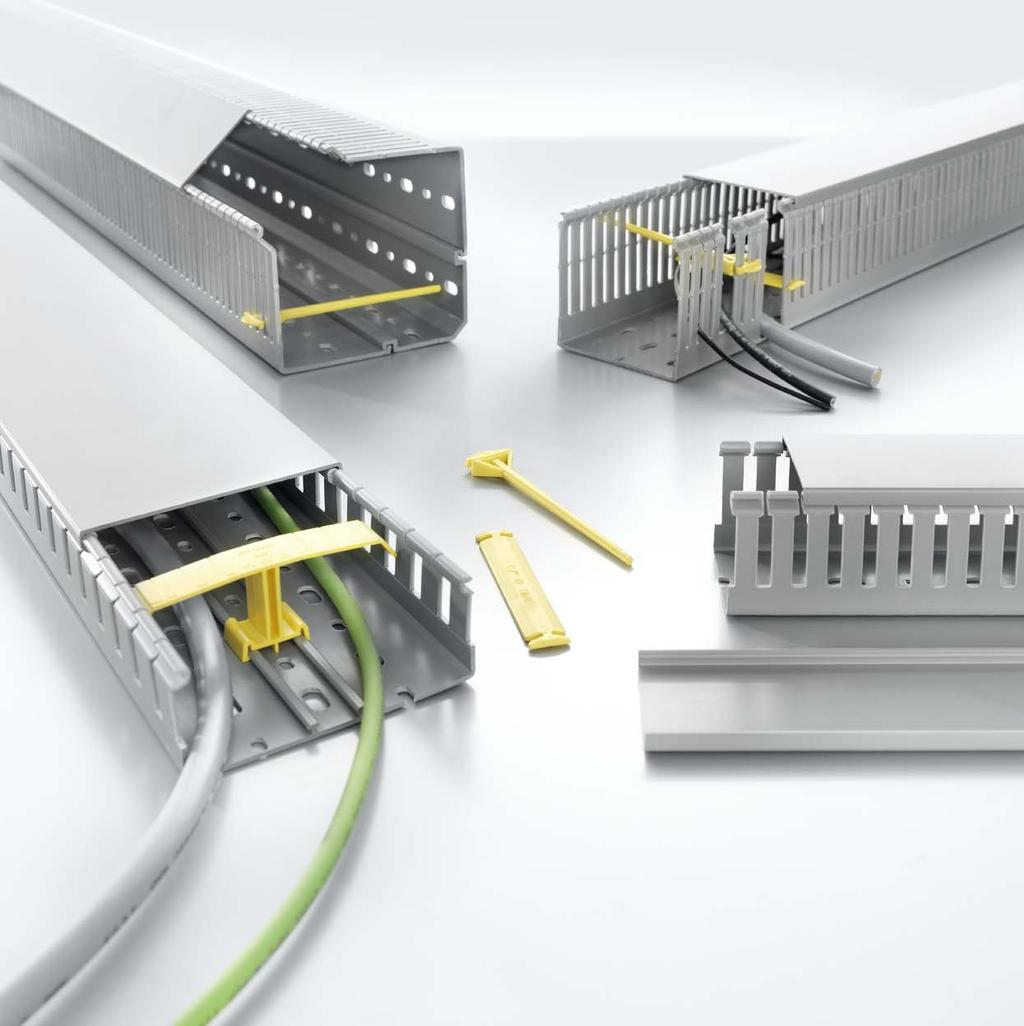

3 Kompletní systém s přidanou hodnotou Weidmüller kabelové žlaby Ušetřete čas a peníze díky rychlé a snadné instalaci a vysoké flexibilitě použití. Náš sortiment kabelových žlabů doplňuje velké množství užitečného příslušenství pro Váš rozváděč. Flexibilní systém Naše kabelové žlaby tvoří flexibilní elektroinstalační systém, který nabízí širokou škálu příslušenství a speciálních funkcí. To zahrnuje například vodící lišty pro fixační klemy a přepážky. Vaše výhody: Kompletní sortiment z jednoho zdroje Sofistikované řešení s přidanou hodnotou Vysoká flexibilita díky široké nabídce příslušenství Odolný a funkční Vysoká kvalita našich kabelových žlabů umožňuje tvorbu odolných konstrukcí pro systematické vedení kabelů uvnitř rozváděče. Díky vysoké flexibilitě, minimálnímu kroucení a přesným montážním otvorům dle DIN EN je instalace rychlá a snadná. Víko lze snadno připevnit a jeho zamykací mechanismus zajišťuje pevné uchycení. 3

4 Vaše snadná cesta k flexibilnímu a odolnému vedení kabelů Kompletní sortiment kabelových žlabů z jednoho zdroje Řádná a flexibilní organizace kabelů v rozváděči dělá nejen dobrý dojem, ale je také důležitá pro funkční a bezpečný provoz. S našimi kabelovými žlaby nabízíme kompletní sortiment z jednoho zdroje. Využívejte výhody našich robustních kabelových žlabů, které se nekroutí a jsou vybaveny chytrými detaily pro rychlou a efektivní instalaci. Náš široký sortiment systémů vedení kabelů zahrnuje metrické kabelové žlaby, DIN kabelové žlaby a rohové kabelové žlaby. Bezhalogenové kabelové žlaby nabízejí větší bezpečnost provozu v oblastech se zvýšenou požární ochranou. Kabelové žlaby Naše standardní kabelové žlaby jsou k dispozici ve dvou základních verzích: metrické a DIN, které se liší v šířce štěrbiny a zubu. Žlaby s užší štěrbinou jsou výhodné pro aplikace s malými průřezy kabelů. Dále nabízíme i rohové žlaby, které jsou vhodné zejména pro skříňové rozváděče s omezeným prostorem a velkým počtem vodičů. Bezhalogenové kabelové žlaby V aplikacích, kde je vyžadována zvýšená ochrana proti požáru, naše bezhalogenové kabelové žlaby nabízejí vyšší stupeň provozní bezpečnosti. Jsou využívány zejména v dopravním inženýrství, ale i v tunelových systémech nebo pro infrastrukturu budov. Naše bezhalogenové materiály se vyznačují tím, že generují jen málo netoxického kouře. 4

5 Vaše výhody: Odolné kabelové žlaby bez kroucení Fixační klemyvodičů jako pomůcka pro uchycení Přesné otvory ve spodní části dle DIN EN Bezpečné uchycení víka díky optimálnímu uzamykacímu mechanismu Spirálové a opletové chráničky svazují a chrání vaše kabely. Více flexibility a efektivity s držáky a oddělovači pro jednoduchou montáž. Chráničky kabelů Spirálové a opletové chráničky jsou zvláště vhodné pro konstrukci prostorově úsporných systémů vedení kabelů ve spínacích zařízeních a skříňových rozváděčích. Používají se pro vedení, ochranu a svazování kabelů a vodičů, například v přechodu mezi vnitřkem skříně a dveřmi. Příslušenství S naším praktickým příslušenstvím můžete zabránit vypadnutí již nainstalovaných kabelů a vodičů z rozváděče. To zjednodušuje montáž a šetří čas. Nabídka příslušenství zahrnuje přepážky na oddělení datových a napájecích kabelů ve stejném žlabu a kryty. Kryty lze objednat i samostatně. 5

6 Flexibilita designu umožňuje jasnou a jednoduchou identifikaci Systém značení Weidmüller Pořádek uvnitř rozváděče musí být patrný na první pohled. Proto je nezbytná jasná identifikace nainstalovaných komponent. MultiMark je kompletní systém značení, který můžete použít jako dokonalý doplněk ke kabelovým žlabům. Nekonečné štítky MultiMark pro úsporné a flexibilní značení pomocí termotisku Univerzální lišty na štítky mohou být bezpečně připevněny k elektroinstalačním žlabům pomocí lepidla. Štítky MultiMark Nekonečné štítky MultiMark jsou úspornou a flexibilní alternativou tradičních štítků nebo speciálních etiket a mohou být vytištěny pomocí naší termo tiskárny THM MultiMark. Mají předem definovanou šířku a jejich délka může být nastavena přesně podle délky textu vytvořeného softwarem tiskárny. Stříhací zařízení, které může být připojeno k tiskárně, střihá etikety jednotlivě podle zadané velikosti. Ideální pro velkoplošné značení funkcí nebo svorkovnic. MultiCard a lišty na štítky Zejména v případě vyrovnaných modulových přístrojů jsou naše štítkové lišty ideální pro jasné značení s vysokým kontrastem. Naše štítkové lišty vyrobené z odolného PVC jsou vybaveny značením MultiCard, které se snadno naklapává na lištu. Vaše výhody: Jednoduché přiřazení doplňujících informací o zařízení Délku definuje uživatel, jelikož materiál je k dispozici na kotouči a stříhá se dle potřeby Flexibilní díky použitému systému značení Weidmüller 6

7 7

8 Elektroinstalační žlaby Metrický kabelový žlab, šířka štěrbiny 8 / šířka zubu 12 Materiál Barva Délka Provozní teplota Požární třída podle UL 94 PVC šedá 2000 mm C V-0 Objednací č. Typ Výška Šířka Štěrbina Zub Množství [m] CD 30X25 8/12 GY 30 mm 25 mm 8.00 mm mm CD 30X40 8/12 GY 30 mm 40 mm 8.00 mm mm CD 30X60 8/12 GY 30 mm 60 mm 8.00 mm mm CD 40X25 8/12 GY 40 mm 25 mm 8.00 mm mm CD 40X40 8/12 GY 40 mm 40 mm 8.00 mm mm CD 40X60 8/12 GY 40 mm 60 mm 8.00 mm mm CD 40X80 8/12 GY 40 mm 80 mm 8.00 mm mm CD-BO 40X100 8/12 GY 40 mm 100 mm 8.00 mm mm CD-BO 40X120 8/12 GY 40 mm 120 mm 8.00 mm mm CD 60X25 8/12 GY 60 mm 25 mm 8.00 mm mm CD 60X40 8/12 GY 60 mm 40 mm 8.00 mm mm CD 60X60 8/12 GY 60 mm 60 mm 8.00 mm mm CD 60X80 8/12 GY 60 mm 80 mm 8.00 mm mm CD 60X100 8/12 GY 60 mm 100 mm 8.00 mm mm CD-BO 60X120 8/12 GY 60 mm 120 mm 8.00 mm mm CD-BO 60X150 8/12 GY 60 mm 150 mm 8.00 mm mm CD-BO 60X200 8/12 GY 60 mm 200 mm 8.00 mm mm CD 80X25 8/12 GY 80 mm 25 mm 8.00 mm mm CD 80X40 8/12 GY 80 mm 40 mm 8.00 mm mm CD 80X60 8/12 GY 80 mm 60 mm 8.00 mm mm CD 80X80 8/12 GY 80 mm 80 mm 8.00 mm mm CD 80X100 8/12 GY 80 mm 100 mm 8.00 mm mm CD-BO 80X120 8/12 GY 80 mm 120 mm 8.00 mm mm CD-BO 80X150 8/12 GY 80 mm 150 mm 8.00 mm mm CD-BO 80X200 8/12 GY 80 mm 200 mm 8.00 mm mm CD 100X25 8/12 GY 100 mm 25 mm 8.00 mm mm CD 100X40 8/12 GY 100 mm 40 mm 8.00 mm mm CD 100X60 8/12 GY 100 mm 60 mm 8.00 mm mm CD-BO 100X80 8/12 GY 100 mm 80 mm 8.00 mm mm CD-BO 100X100 8/12 GY 100 mm 100 mm 8.00 mm mm CD-BO 100X120 8/12 GY 100 mm 120 mm 8.00 mm mm CD-BO 100X150 8/12 GY 100 mm 150 mm 8.00 mm mm CD-BO 100X200 8/12 GY 100 mm 200 mm 8.00 mm mm 8 8

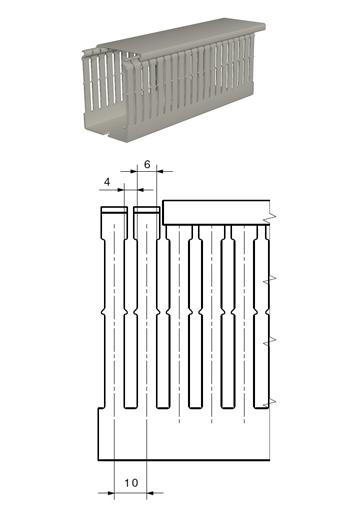

9 Elektroinstalační žlaby Metrický kabelový žlab, šířka štěrbiny 4 / šířka zubu 6 Materiál Barva Délka Provozní teplota Požární třída podle UL 94 PVC šedá 2000 mm C V-0 Objednací č. Typ Výška Šířka Štěrbina Zub Množství [m] CD 17X15 4/6 GY 17 mm 15 mm 4.00 mm 6.00 mm CD 30X15 4/6 GY 30 mm 15 mm 4.00 mm 6.00 mm CD 30X25 4/6 GY 30 mm 25 mm 4.00 mm 6.00 mm CD 40X15 4/6 GY 40 mm 15 mm 4.00 mm 6.00 mm CD 40X25 4/6 GY 40 mm 25 mm 4.00 mm 6.00 mm CD 40X40 4/6 GY 40 mm 40 mm 4.00 mm 6.00 mm CD 40X60 4/6 GY 40 mm 60 mm 4.00 mm 6.00 mm CD 40X80 4/6 GY 40 mm 80 mm 4.00 mm 6.00 mm CD 60X25 4/6 GY 60 mm 25 mm 4.00 mm 6.00 mm CD 60X40 4/6 GY 60 mm 40 mm 4.00 mm 6.00 mm CD 60X60 4/6 GY 60 mm 60 mm 4.00 mm 6.00 mm CD 60X80 4/6 GY 60 mm 80 mm 4.00 mm 6.00 mm CD 60X100 4/6 GY 60 mm 100 mm 4.00 mm 6.00 mm CD-BO 60X120 4/6 GY 60 mm 120 mm 4.00 mm 6.00 mm CD 80X25 4/6 GY 80 mm 25 mm 4.00 mm 6.00 mm CD 80X40 4/6 GY 80 mm 40 mm 4.00 mm 6.00 mm CD 80X60 4/6 GY 80 mm 60 mm 4.00 mm 6.00 mm CD 80X80 4/6 GY 80 mm 80 mm 4.00 mm 6.00 mm CD 80X100 4/6 GY 80 mm 100 mm 4.00 mm 6.00 mm CD-BO 80X120 4/6 GY 80 mm 120 mm 4.00 mm 6.00 mm CD 100X25 4/6 GY 100 mm 25 mm 4.00 mm 6.00 mm CD 100X40 4/6 GY 100 mm 40 mm 4.00 mm 6.00 mm CD 100X60 4/6 GY 100 mm 60 mm 4.00 mm 6.00 mm CD-BO 100X80 4/6 GY 100 mm 80 mm 4.00 mm 6.00 mm CD-BO 100X100 4/6 GY 100 mm 100 mm 4.00 mm 6.00 mm CD-BO 100X120 4/6 GY 100 mm 120 mm 4.00 mm 6.00 mm 8 Kabelový žlab, spodní lišta Materiál Barva Délka Provozní teplota Požární třída podle UL 94 PVC šedá 2000 mm C V-0 Objednací č. Typ Výška Šířka Štěrbina Zub Množství [m] CD-BO 40X60 4/6 GY 40 mm 60 mm 4.00 mm 6.00 mm CD-BO 40X60 8/12 GY 40 mm 60 mm 8.00 mm mm CD-BO 40X80 4/6 GY 40 mm 80 mm 4.00 mm 6.00 mm CD-BO 40X80 8/12 GY 40 mm 80 mm 8.00 mm mm CD-BO 60X40 4/6 GY 60 mm 40 mm 4.00 mm 6.00 mm CD-BO 60X40 8/12 GY 60 mm 40 mm 8.00 mm mm CD-BO 60X60 4/6 GY 60 mm 60 mm 4.00 mm 6.00 mm CD-BO 60X60 8/12 GY 60 mm 60 mm 8.00 mm mm CD-BO 60X80 4/6 GY 60 mm 80 mm 4.00 mm 6.00 mm CD-BO 60X80 8/12 GY 60 mm 80 mm 8.00 mm mm CD-BO 60X100 4/6 GY 60 mm 100 mm 4.00 mm 6.00 mm CD-BO 60X100 8/12 GY 60 mm 100 mm 8.00 mm mm CD-BO 80X40 4/6 GY 80 mm 40 mm 4.00 mm 6.00 mm CD-BO 80X40 8/12 GY 80 mm 40 mm 8.00 mm mm CD-BO 80X60 4/6 GY 80 mm 60 mm 4.00 mm 6.00 mm CD-BO 80X60 8/12 GY 80 mm 60 mm 8.00 mm mm CD-BO 80X80 4/6 GY 80 mm 80 mm 4.00 mm 6.00 mm CD-BO 80X80 8/12 GY 80 mm 80 mm 8.00 mm mm CD-BO 80X100 4/6 GY 80 mm 100 mm 4.00 mm 6.00 mm CD-BO 80X100 8/12 GY 80 mm 100 mm 8.00 mm mm 16 9

10 Elektroinstalační žlaby DIN kabelový žlab, šířka štěrbiny 5 / šířka zubu 7,5 Materiál Barva Délka Provozní teplota Požární třída podle UL 94 PVC šedá 2000 mm C V-0 Objednací č. Typ Výška Šířka Štěrbina Zub Množství [m] CD 25X25 5/7.5 GY 25 mm 25 mm 5.00 mm 7.50 mm CD 37.5X25 5/7.5 GY 37.5 mm 25 mm 5.00 mm 7.50 mm CD 37.5X37.5 5/7.5 GY 37.5 mm 37.5 mm 5.00 mm 7.50 mm CD 50X25 5/7.5 GY 50 mm 25 mm 5.00 mm 7.50 mm CD 50X37.5 5/7.5 GY 50 mm 37.5 mm 5.00 mm 7.50 mm CD 50X50 5/7.5 GY 50 mm 50 mm 5.00 mm 7.50 mm CD 50X75 5/7.5 GY 50 mm 75 mm 5.00 mm 7.50 mm CD 50X100 5/7.5 GY 50 mm 100 mm 5.00 mm 7.50 mm CD 75X25 5/7.5 GY 75 mm 25 mm 5.00 mm 7.50 mm CD 75X37.5 5/7.5 GY 75 mm 37.5 mm 5.00 mm 7.50 mm CD 75X50 5/7.5 GY 75 mm 50 mm 5.00 mm 7.50 mm CD 75X75 5/7.5 GY 75 mm 75 mm 5.00 mm 7.50 mm CD 75X100 5/7.5 GY 75 mm 100 mm 5.00 mm 7.50 mm CD 75X125 5/7.5 GY 75 mm 125 mm 5.00 mm 7.50 mm 12 Bezhalogenový kabelový žlab, světle šedý, šířka štěrbiny 5 / šířka zubu 7,5 Materiál Barva Délka Provozní teplota Požární třída podle UL 94 PC-ABS Světle šedá 2000 mm C V-0 Objednací č. Typ Výška Šířka Štěrbina Zub Množství [m] CD-HF 25X25 5/7.5 LTGY 25 mm 25 mm 5.00 mm 7.50 mm CD-HF 37.5X25 5/7.5 LTGY 37.5 mm 25 mm 5.00 mm 7.50 mm CD-HF 37.5X37.5 5/7.5 LTGY 37.5 mm 37.5 mm 5.00 mm 7.50 mm CD-HF 50X25 5/7.5 LTGY 50 mm 25 mm 5.00 mm 7.50 mm CD-HF 50X37.5 5/7.5 LTGY 50 mm 37.5 mm 5.00 mm 7.50 mm CD-HF 50X50 5/7.5 LTGY 50 mm 50 mm 5.00 mm 7.50 mm CD-HF 50X75 5/7.5 LTGY 50 mm 75 mm 5.00 mm 7.50 mm CD-HF 50X100 5/7.5 LTGY 50 mm 100 mm 5.00 mm 7.50 mm CD-HF 75X25 5/7.5 LTGY 75 mm 25 mm 5.00 mm 7.50 mm CD-HF 75X37.5 5/7.5 LTGY 75 mm 37.5 mm 5.00 mm 7.50 mm CD-HF 75X50 5/7.5 LTGY 75 mm 50 mm 5.00 mm 7.50 mm CD-HF 75X75 5/7.5 LTGY 75 mm 75 mm 5.00 mm 7.50 mm CD-HF 75X100 5/7.5 LTGY 75 mm 100 mm 5.00 mm 7.50 mm CD-HF 75X125 5/7.5 LTGY 75 mm 125 mm 5.00 mm 7.50 mm 12 10

11 Elektroinstalační žlaby Bezhalogenový kabelový žlab, tmavě šedý, šířka štěrbiny 5 / šířka zubu 7,5 Materiál Barva Délka Provozní teplota Požární třída podle UL 94 PPE dark grey 2000 mm C V-0 Objednací č. Typ Výška Šířka Štěrbina Zub Množství [m] CD-HF 25X25 5/7.5 DKGY 25 mm 25 mm 5.00 mm 7.50 mm CD-HF 37.5X25 5/7.5 DKGY 37.5 mm 25 mm 5.00 mm 7.50 mm CD-HF 37.5X37.5 5/7.5 DKGY 37.5 mm 37.5 mm 5.00 mm 7.50 mm CD-HF 50X25 5/7.5 DKGY 50 mm 25 mm 5.00 mm 7.50 mm CD-HF 50X37.5 5/7.5 DKGY 50 mm 37.5 mm 5.00 mm 7.50 mm CD-HF 50X50 5/7.5 DKGY 50 mm 50 mm 5.00 mm 7.50 mm CD-HF 50X75 5/7.5 DKGY 50 mm 75 mm 5.00 mm 7.50 mm CD-HF 50X100 5/7.5 DKGY 50 mm 100 mm 5.00 mm 7.50 mm CD-HF 75X25 5/7.5 DKGY 75 mm 25 mm 5.00 mm 7.50 mm CD-HF 75X37.5 5/7.5 DKGY 75 mm 37.5 mm 5.00 mm 7.50 mm CD-HF 75X50 5/7.5 DKGY 75 mm 50 mm 5.00 mm 7.50 mm CD-HF 75X75 5/7.5 DKGY 75 mm 75 mm 5.00 mm 7.50 mm CD-HF 75X100 5/7.5 DKGY 75 mm 100 mm 5.00 mm 7.50 mm CD-HF 75X125 5/7.5 DKGY 75 mm 125 mm 5.00 mm 7.50 mm 12 Metrický kabelový rohový žlab, šířka štěrbiny 4 / šířka zubu 6 Materiál Barva Délka Provozní teplota Požární třída podle UL 94 PVC Grey 2000 mm C V-0 Objednací č. Typ Výška Šířka Štěrbina Zub Množství [m] CD-COD 90X90 4/6 GY 90 mm 90 mm 4.00 mm 6.00 mm CD-COD 110X110 4/6 GY 110 mm 110 mm 4.00 mm 6.00 mm 16 11

12 Elektroinstalační žlaby Pružný kabelový žlab Materiál Barva Délka Provozní teplota Požární třída podle UL 94 PA grey (similar to RAL 7001) 500 mm C V-2 Objednací č. Typ Výška Šířka Štěrbina Zub Množství CD-FLEX 12.5X mm 12.5 mm 5.00 mm 7.50 mm CD-FLEX 20X20 20 mm 20 mm 5.00 mm 7.50 mm CD-FLEX 30X30 30 mm 30 mm 5.00 mm 7.50 mm CD-FLEX 40X40 40 mm 40 mm 5.00 mm 7.50 mm 50 Příslušenství kabelového žlabu, kryt Materiál Délka Provozní teplota Požární třída podle UL 94 PVC 2000 mm C V-0 Objednací č. Typ Šířka Barva Množství [m] CD-LID 15 GY 15 mm šedá CD-LID 25 GY 25 mm šedá CD-LID 37.5 GY 37.5 mm šedá CD-LID 40 GY 40 mm šedá CD-LID 50 GY 50 mm šedá CD-LID 60 GY 60 mm šedá CD-LID 75 GY 75 mm šedá CD-LID 80 GY 80 mm šedá CD-LID 100 GY 100 mm šedá CD-LID 120 GY 120 mm šedá CD-LID 125 GY 125 mm šedá CD-LID 150 GY 150 mm šedá CD-LID 200 GY 200 mm šedá 2 Příslušenství bezhalogenového kabelového žlabu, kryt Materiál Délka Provozní teplota Požární třída podle UL 94 PC-ABS 2000 mm C V-0 Objednací č. Typ Šířka Barva Množství [m] CD-LID 37.5 LTGY 37.5 mm Světle šedá CD-LID 50 LTGY 50 mm Světle šedá CD-LID 75 LTGY 75 mm Světle šedá CD-LID 100 LTGY 100 mm Světle šedá CD-LID 125 LTGY 125 mm Světle šedá 2 12

13 Elektroinstalační žlaby Příslušenství bezhalogenového kabelového žlabu, kryt Materiál Délka Provozní teplota Požární třída podle UL 94 PPE 2000 mm C V-0 Objednací č. Typ Šířka Barva Množství [m] CD-LID 25 DKGY 25 mm tmavě šedá CD-LID 37.5 DKGY 37.5 mm tmavě šedá CD-LID 50 DKGY 50 mm tmavě šedá CD-LID 75 DKGY 75 mm tmavě šedá CD-LID 100 DKGY 100 mm tmavě šedá CD-LID 125 DKGY 125 mm tmavě šedá 2 Příslušenství kabelového žlabu, klemy Materiál Provozní teplota Požární třída podle UL 94 Polyamid 6 (PA 6) C HB Objednací č. Typ Typ produktu Barva Délka Množství CD-RETT 60 Klema ve tvaru T žlutá CD-RETT 40 Klema ve tvaru T žlutá CD-RETA Klema, široká žlutá CD-RET 80 Klema, úzká žlutá CD-RET 60 Klema, úzká žlutá CD-RET 40 Klema, úzká žlutá CD-RET 125 Klema, úzká žlutá CD-RET 100/120 Klema, úzká žlutá 250 Příslušenství kabelového žlabu, přepážky Materiál Provozní teplota Požární třída podle UL 94 PVC C V-0 Objednací č. Typ Typ produktu Barva Délka Množství CD-SCCV Kryt šroubu šedá CD-SE 80 Přepážka šedá 1000 mm CD-SE 60 Přepážka šedá 1000 mm CD-SE 40/2 Přepážka šedá 1000 mm CD-SE 40 Přepážka šedá 1000 mm CD-SE 100 Přepážka šedá 1000 mm 16 13

14 Elektroinstalační žlaby Příslušenství, nýty a nástroje pro nýty Materiál Výška Průměr Hmotnost Hliník 224 mm 34 mm 142 g Objednací č. Typ Typ produktu Průměr otvoru Barva Množství EXRV-T 6.5 Nástroj pro rozpěrné nýty 6.5 mm stříbrná, černá EXRV-T 4.5 Nástroj pro rozpěrné nýty 4.5 mm stříbrná, zelená 4 Příslušenství Objednací č. Typ Typ produktu Průměr otvoru Barva Množství EXRV 6.5 Rozpěrný nýt 6.5 mm černá EXRV 4.5 Rozpěrný nýt 4.5 mm zelená 1000 Pákové kleště pro dělení kabelového žlabu Hmotnost Šířka Výška Hloubka g 280 mm 285 mm 290 mm Objednací č. Typ Typ produktu Maximální šířka řezu Množství VKSW Kleště 125 mm 1 Příslušenství kabelového žlabu, značení Materiál Provozní teplota Požární třída podle UL 94 PVC C V-0 Objednací č. Typ Typ produktu Výška Barva Délka Množství CD-LBK Souprava lišt pro štítky 30 mm žlutá, šedá 1000 mm CD-LBH Držák lišty pro štítky 30 mm žlutá 25 mm CD-LB Lišta pro štítky 15 mm šedá 1000 mm 150 Příslušenství Objednací č. Typ Typ produktu Výška Barva Délka Množství EL 12 MM GE 30M Značící štítek 12 mm žlutá mm EL 12 MM SI 30M Značící štítek 12 mm stříbrná mm EL 12 MM WS 30M Značící štítek 12 mm bílá mm 1 14

15 Elektroinstalační žlaby CC-LIŠTA 1000 Materiál Provozní teplota Požární třída podle UL 94 Verze PVC C V-0 Samolepicí Objednací č. Typ Typ produktu Šířka Barva Výška Množství CC-RAIL 1000 Příslušenství 17 mm černá 1000 mm 1 Příslušenství Objednací č. Typ Typ produktu Šířka Barva Výška Množství CC 15/17 MC NE WS Značící štítek 17 mm bílá 15 mm CC 15/27 MC NE WS Značící štítek 27 mm bílá 15 mm CC 15/49 MC NE WS Značící štítek 49 mm bílá 15 mm CC 15/60 MC NE WS Značící štítek 60 mm bílá 15 mm CC-RAIL průhledná 1000 Kryt 19 mm průhledná 1000 mm 1 SCHS 2 Materiál Provozní teplota Požární třída podle UL 94 Verze PVC C V-0 Samolepicí Objednací č. Typ Typ produktu Šířka Barva Výška Množství SCHS2 K Značící štítek 8 mm černá 1000 mm 1 Příslušenství Objednací č. Typ Typ produktu Šířka Barva Výška Množství ESG 8/17 SYS PRO M WS Značící štítek 8 mm bílá 17 mm DEK 5/5 MC NE WS Značící štítek 5 mm bílá 5 mm WS 8/5 MC NE WS Značící štítek 5 mm bílá 8 mm 720 SCHS 3 + SCHS 4 Materiál Provozní teplota Požární třída podle UL 94 Verze PVC C V-0 Samolepicí Objednací č. Typ Typ produktu Šířka Barva Výška Množství SCHS3 K Držák štítku 10 mm černá 1000 mm SCHS4 K Držák štítku 10 mm šedá 1000 mm 1 Příslušenství Objednací č. Typ Typ produktu Šířka Barva Výška Množství ESG 7/20 SIRIUS MC NE GE Značící štítek 7 mm žlutá 20 mm

16 Elektroinstalační žlaby Chránička kabelu Materiál Provozní teplota Polyethylene C Objednací č. Typ Jmenovitý průměr Průměr svazku Barva Délka Množství [m] CBC-SP 2-12/50 BK 1.5 mm mm černá, RAL mm CBC-SP 2-12/50 TP 1.5 mm mm průhledná mm CBC-SP 5-50/25 BK 4.2 mm mm černá, RAL mm CBC-SP 5-50/25 TP 4.2 mm mm průhledná mm CBC-SP 8-70/25 BK 6 mm mm černá, RAL mm CBC-SP 8-70/25 TP 6 mm mm průhledná mm CBC-SP /25 BK 7.6 mm mm černá, RAL mm CBC-SP /25 TP 7.6 mm mm průhledná mm CBC-SP /25 BK 9.6 mm mm černá, RAL mm CBC-SP /25 TP 9.6 mm mm průhledná mm CBC-SP /20 TP 11.6 mm mm průhledná mm 20 Chránička kabelu Materiál Provozní teplota Požární třída podle UL 94 Polyethylene C V-2 Objednací č. Typ Jmenovitý průměr Průměr svazku Barva Délka Množství [m] CBC-SP 2-12/50 V2 WT 1.5 mm mm bílá mm CBC-SP 5-50/25 V2 WT 4.2 mm mm bílá mm CBC-SP /25 V2 WT 7.6 mm mm bílá mm CBC-SP /25 V2 WT 9.6 mm mm bílá mm 25 Chránička kabelu a nástroje Materiál Provozní teplota Požární třída podle UL 94 Polypropylen C HB Objednací č. Typ Jmenovitý průměr Průměr svazku Barva Délka Množství [m] CBC 8/100 BK 8 mm 8 mm černá, RAL mm CBC 15/50 BK 15 mm 15 mm černá, RAL mm CBC 20/30 BK 20 mm 20 mm černá, RAL mm CBC 25/20 BK 25 mm 25 mm černá, RAL mm 20 Příslušenství Objednací č. Typ Typ produktu Průměr Barva Množství CBC-T 8 Nástroj pro chráničku kabelu 8 zelená CBC-T 15 Nástroj pro chráničku kabelu 15 zelená CBC-T 20 Nástroj pro chráničku kabelu 20 zelená CBC-T 25 Nástroj pro chráničku kabelu 25 zelená 5 16

17 Elektroinstalační žlaby Ochranný oplet Materiál Provozní teplota Požární třída podle UL 94 Polyethylentereftalát PET C HB Objednací č. Typ Jmenovitý průměr Průměr svazku Barva Délka Množství [m] CBC-FB 5-10/200 5 mm mm stříbrošedá mm CBC-FB 10-18/ mm mm stříbrošedá mm CBC-FB 20-30/ mm mm stříbrošedá mm CBC-FB 30-45/ mm mm stříbrošedá mm CBC-FB 50-75/50 50 mm mm stříbrošedá mm 50 Uvolnitelné kabelové pásky CB-R Typ Rozměry (DxŠ) mm Min. půměr svazku (mm) Max. průměr svazku (mm) Min. pevnost v tahu v N Množství přírodní Objednací č. černá Objednací č. CB-R 200/ x CB-R 250/ x CB-R 350/ x CBH 8,1/6,2 CBDM 200/4,5 CBFP CBH 27/27 CBH 19/19 Příslušenství držáky CBH 8.1/6.2 CBH 19/19 CBH 27/27 CBDM CBFP Úchytka kabelové pásky pro použití namontážní desce Maximální tloušťka desky 3,2 mm, maximální průměr otvoru 6,2 mm Úchytka kabelové pásky pro přilepení na povrch: 19 x 19 mm Úchytka kabelové pásky pro přilepení na povrch: 27 x 27 mm Přímé upevnění kabelové pásky pro maximální průměr kabelového svazku 50 mm, celková délka: 200 mm Úchytka kabelové pásky pro montáž na stěně pro kabelové pásky s maximální šířkou 9 mm Typ Rozměry (DxŠ) mm Min. půměr svazku (mm) Max. průměr svazku (mm) Min. pevnost v tahu v N Množství přírodní Objednací č. černá Objednací č. CBH 8.1/ x CBH 19/19 19 x CBH 27/27 27 x CBDM 200/ x 4, CBFP 43.5/ x
