2 Vynález ventilátoru Filterfan Otto Pfannenberga z roku 1958 představoval milník v oblasti průmyslového řízení teploty. V současnosti společnost Pfannenberg nabízí celé spektrum různých řešení pro průmyslové řízení teploty, a je tak jedním z mála specialistů, kteří mohou poskytnout vhodná zařízení pro uspokojení prakticky všech požadavků v oblasti průmyslu, a to v celosvětovém měřítku. POČTY, KTERÉ DÁVAJÍ SMYSL! Jako výsledek mnohaletých zkušeností a nepřetržitého vývoje disponují filtrační ventilátory společnosti Pfannenberg bezkonkurenčními funkcemi. Díky žebrům a listům rotoru zajišťujícím optimální proudění vzduchu dosahují ventilátory Filterfan 4.0 obzvláště vysokého průtočného objemu vzduchu a současně poskytují stupeň krytí IP 55. Ploché a jednobarevné provedení vyhovuje moderním strojům a umožňuje dokonalé osazení. Zatímco patentovaný systém upevnění v rozích umožňuje bezpečnou a rychlou instalaci, fi ltrační médium je možné vyměnit během několika sekund pomocí patentovaného nacvakávacího mechanismu. Ventilátory Filterfan 4.0 generace se vyznačují celkem 11 důmyslnými detaily, které jsou patentově chráněny. Ve variantách se stupněm krytí IP 55 je použit skládaný fi ltr. Tento fi ltr zaručuje nejen spolehlivé krytí daného stupně IP, ale také poskytuje až o 300 % delší životnost než konvenční fi ltrační média. Díky struktuře skládané filtrační vložky je dosaženo požadovaného průtoku vzduchu i při stupni krytí IP 55 a tento průtok je bezkonkurenční. + Nízká spotřeba energie + Bezkonkurenční průtočný objem vzduchu + Až o 300 % delší životnost = Bezpečné a úsporné chlazení vašich elektrických skříní STANDARD PRO BUDOUCNOST Filtrační ventilátory Filterfan 4.0 představují řešení pro řízení teploty z naší řady COOL. Tato produktová řada je odpovědí společnosti Pfannenberg na rostoucí požadavky a nároky průmyslových odvětví na výkon, kapacitu a úspornost. Všechny produkty z řady COOL vynikají díky své: ENERGETICKÉ ÚČINNOSTI ŠETRNOSTI VŮČI ŽIVOTNÍMU PROSTŘEDÍ SNADNÝCH OPRAV 2

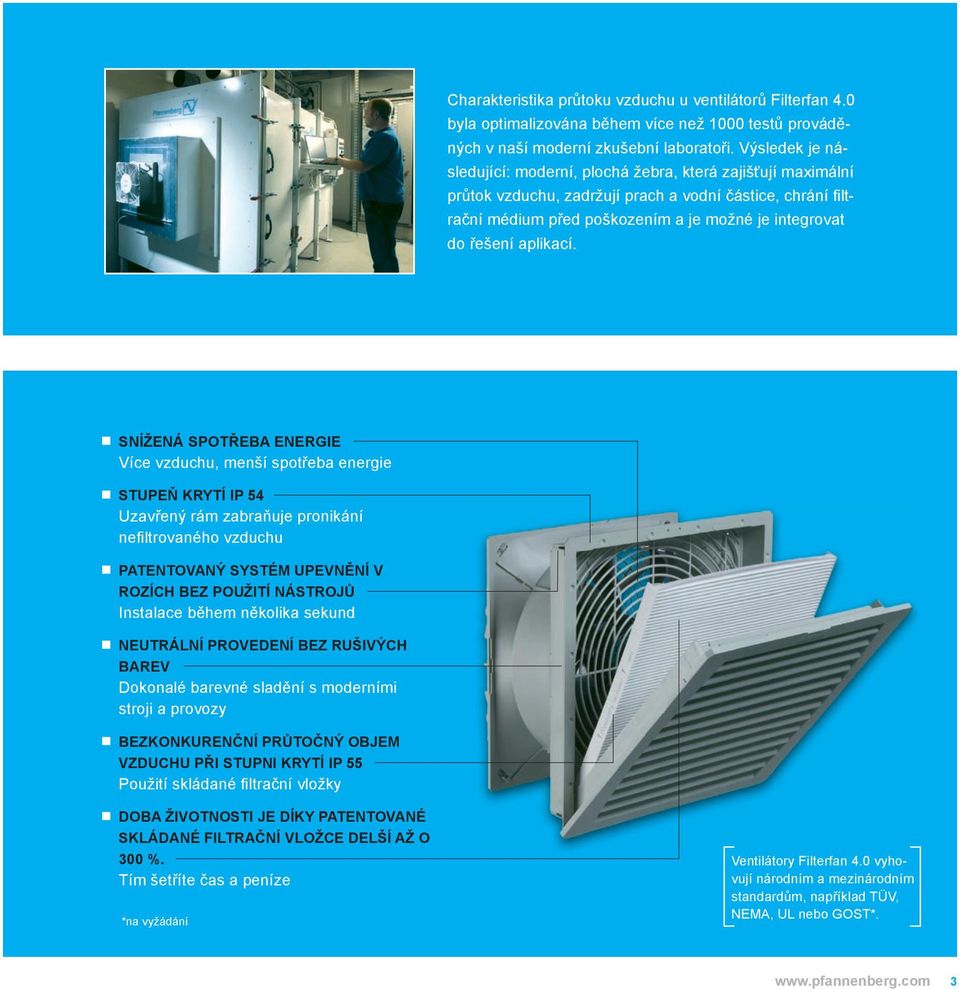

3 Charakteristika průtoku vzduchu u ventilátorů Filterfan 4.0 byla optimalizována během více než 1000 testů prováděných v naší moderní zkušební laboratoři. Výsledek je následující: moderní, plochá žebra, která zajišťují maximální průtok vzduchu, zadržují prach a vodní částice, chrání fi ltrační médium před poškozením a je možné je integrovat do řešení aplikací. SNÍŽENÁ SPOTŘEBA ENERGIE Více vzduchu, menší spotřeba energie STUPEŇ KRYTÍ IP 54 Uzavřený rám zabraňuje pronikání nefi ltrovaného vzduchu PATENTOVANÝ SYSTÉM UPEVNĚNÍ V ROZÍCH BEZ POUŽITÍ NÁSTROJŮ Instalace během několika sekund NEUTRÁLNÍ PROVEDENÍ BEZ RUŠIVÝCH BAREV Dokonalé barevné sladění s moderními stroji a provozy BEZKONKURENČNÍ PRŮTOČNÝ OBJEM VZDUCHU PŘI STUPNI KRYTÍ IP 55 Použití skládané fi ltrační vložky DOBA ŽIVOTNOSTI JE DÍKY PATENTOVANÉ SKLÁDANÉ FILTRAČNÍ VLOŽCE DELŠÍ AŽ O 300 %. Tím šetříte čas a peníze *na vyžádání Ventilátory Filterfan 4.0 vyhovují národním a mezinárodním standardům, například TÜV, NEMA, UL nebo GOST*. 3

4 MONTÁŽ, ENERGIE, VZDUCH, ÚDRŽBA VAŠE VÝHODY Dobře promyšlené detaily optimalizují vaši účetní bilanci: 1. KOMPATIBILITA Ventilátory Filterfan 4.0 mohou být bez problémů integrovány, protože většina otvorů ve skříních odpovídá standardu Pfannenberg. ČAS 2. ČAS Patentovaný systém upevnění v rozích umožňuje instalaci během několika sekund bez použití nástrojů a zaručuje bezpečné uchycení. ÚDRŽBA 3. ÚDRŽBA Upevňovací systém krytu umožňuje výměnu fi ltrační vložky během několika sekund. 4. VZDUCH Žebra optimalizující průtok vzduchu a listy rotoru zaručují maximální průtok vzduchu při minimální spotřebě energie. 4

5 ÚČINNOST 5. ÚČINNOST Ventilátory Filterfan 4.0 mohou být vybaveny termostatem (volitelné příslušenství): Ventilátor pracuje, pouze pokud je nutné chlazení. 6. ŽIVOTNOST Díky skládané filtrační vložce poskytují filtrační ventilátory Filterfan 4.0 stupeň krytí IP 55. Intervaly výměny filtrační vložky jsou až o 300 % delší než u konvenčních filtračních médií. PSS PFANNENBERG SIZING SOFTWARE (PSS) Spočítejte si požadavky na chlazení u vašich aplikací a naleznete optimální řešení! Software společnosti Pfannenberg pro určování velikosti ventilátoru vás krok za krokem povede k výsledku. Poté obdržíte na míru vypracované doporučení pro vaši aplikaci, a vyhnete se tak vysokým nákladům v případě naddimenzování a rizikům v případě poddimenzování ventilátorů. Stáhněte si zdarma software PSS nebo své požadavky vypočítejte přímo online na adres K dispozici je také jako aplikace pro systém ios a tablety se systémem Android. Hledejte výraz PSS. 5

6 FILTRAČNÍ VENTILÁTORY PF Průtok vzduchu do 29 m 3 /h Systém krytí IP 54, Rozměry výřezu: 92 x 92 mm Jmenovité napětí 230 V ± 10%, 50 / 60 Hz Životnost L 10 (+ 40 C) h 0,55 kg 33 / 33 db (A) kabel, 2žilový, délka 310 mm trubkové ložisko Spotřeba energie 12 / 11 W Šířka x výška x hloubka 109 x 109 x 62 mm Verze IP 54 Kvalitativní třída filtrační vložky G 3 Průtok vzduchu bez překážek 25 / 29 m 3 /h (PF + PFA ) 16 / 18 m 3 /h Účinnost filtrace 88% Číslo dílu * PF Průtok vzduchu do 70 m 3 /h Rozměry výřezu: 125 x 125 mm Životnost L 10 (+ 40 C) h 0,7 kg 44 / 44 db (A) svorkový pásek trubkové ložisko Spotřeba energie 19 / 18 W Šířka x výška x hloubka 145 x 145 x 70 mm Průtok vzduchu bez překážek 61 / 70 m 3 /h 56 / 64 m 3 /h (PF + PFA ) 44 / 52 m 3 /h 40 / 46 m 3 /h Účinnost filtrace 88% 91% Číslo dílu * * PF Průtok vzduchu do 125 m 3 /h Rozměry výřezu: 177 x 177 mm Životnost L 10 (+ 40 C) h 0,87 kg 40 / 40 db (A) svorkový pásek trubkové ložisko Spotřeba energie 19 / 18 W Šířka x výška x hloubka 202 x 202 x 93 mm Průtok vzduchu bez překážek 110 / 125 m 3 /h 100 / 110 m 3 /h (PF + PFA ) 82 / 93 m 3 /h 55 / 64 m 3 /h Účinnost filtrace 88% 91% Číslo dílu *

7 FILTRAČNÍ VENTILÁTORY PF Průtok vzduchu do 171 m 3 /h Rozměry výřezu: 223 x 223 mm Jmenovité napětí 230 V ± 10%, 50 / 60 Hz 1,18 kg 40 / 43 db (A) Spotřeba energie 18 / 17 W Šířka x výška x hloubka 252 x 252 x 103 mm Průtok vzduchu bez překážek 156 / 171 m 3 /h 145 / 160 m 3 /h (PF + PFA ) 116 / 127 m 3 /h 109 / 113 m 3 /h Účinnost filtrace 88% 91% Číslo dílu * PF Průtok vzduchu do 292 m 3 /h Rozměry výřezu: 223 x 223 mm 1,67 kg 42 / 46 db (A) Spotřeba energie 65 / 80 W Šířka x výška x hloubka 252 x 252 x 119 mm Průtok vzduchu bez překážek 256 / 292 m 3 /h 233 / 265 m 3 /h (PF + PFA ) 231 / 265 m 3 /h 180 / 207 m 3 /h Účinnost filtrace 88% 91% Číslo dílu * PF Průtok vzduchu do 505 m 3 /h 3,2 kg 54 / 52 db (A) Spotřeba energie 65 / 80 W Šířka x výška x hloubka 320 x 320 x 157 mm Průtok vzduchu bez překážek 480 m 3 /h 505 m 3 /h 370 m 3 /h 380 m 3 /h Účinnost filtrace 91% 91% Číslo dílu *

8 FILTRAČNÍ VENTILÁTORY PF Průtok vzduchu do 785 m 3 /h 3,2 kg 63 / 64 db (A) Spotřeba energie 115 / 150 W Šířka x výška x hloubka 320 x 320 x 157 mm Průtok vzduchu bez překážek 640 / 653 m 3 /h 770 / 785 m 3 /h 445 / 445 m 3 /h 490 / 501 m 3 /h Účinnost filtrace 91% 91% Číslo dílu * PF Průtok vzduchu do 950 m 3 /h 3,7 kg 66 / 69 db (A) Spotřeba energie 135 / 200 W Šířka x výška x hloubka 320 x 320 x 157 mm Průtok vzduchu bez překážek 845 / 875 m 3 /h 925 / 950 m 3 /h 560 / 625 m 3 /h 570 / 625 m 3 /h Účinnost filtrace 91% 91% Číslo dílu * VÝFUKOVÉ FILTRY PFA Š x V x H: 92 x 92 x 23 mm Rozměry výřezu: 92 x 92 mm Verze IP 54 do forem, Kvalitativní třída filtrační vložky G 3 Číslo dílu *

9 VÝFUKOVÉ FILTRY PFA Š x V x H: 145 x 145 x 31 mm Rozměry výřezu: 125 x 125 mm do forem, Číslo dílu * PFA Š x V x H: 202 x 202 x 40 mm Rozměry výřezu: 177 x 177 mm do forem, Číslo dílu * PFA Š x V x H: 109 x 109 x 44 mm Rozměry výřezu: 223 x 223 mm do forem, Číslo dílu * PFA Š x V x H: 320 x 320 x 46 mm do forem, Číslo dílu *

10 FILTRAČNÍ VENTILÁTORY PF EMC Průtok vzduchu do 29 m 3 /h Systém krytí IP 54, Rozměry výřezu: 93 x 93 mm Jmenovité napětí 230 V ± 10%, 50 / 60 Hz Životnost L 10 (+ 40 C) h / Barva 0,55 kg / RAL / 33 db (A) kabel, 2žilový, délka 310 mm trubkové ložisko Spotřeba energie 12 / 11 W Šířka x výška x hloubka 109 x 109 x 66 mm Verze IP 54 Kvalitativní třída filtrační vložky G 3 Průtok vzduchu bez překážek 25 / 29 m 3 /h (PF + PFA ) 16 / 18 m 3 /h Účinnost filtrace 88% Číslo dílu PF EMC Průtok vzduchu do 70 m 3 /h Rozměry výřezu: 126 x 126 mm Životnost L 10 (+ 40 C) h / Barva 0,7 kg / RAL / 44 db (A) svorkový pásek trubkové ložisko Spotřeba energie 19 / 18 W Šířka x výška x hloubka 145 x 145 x 75 mm Průtok vzduchu bez překážek 61 / 70 m 3 /h 56 / 64 m 3 /h (PF + PFA ) 44 / 52 m 3 /h 40 / 46 m 3 /h Účinnost filtrace 88% 91% Číslo dílu * PF EMC Průtok vzduchu do 125 m 3 /h Rozměry výřezu: 178 x 178 mm Životnost L 10 (+ 40 C) h / Barva 0,96 kg / RAL / 40 db (A) Spotřeba energie 19 / 18 W Šířka x výška x hloubka 202 x 202 x 93 mm Průtok vzduchu bez překážek 110 / 125 m 3 /h 100 / 110 m 3 /h (PF + PFA ) 82 / 93 m 3 /h 55 / 64 m 3 /h Účinnost filtrace 88% 91% Číslo dílu *

11 FILTRAČNÍ VENTILÁTORY PF EMC Průtok vzduchu do 171 m 3 /h Rozměry výřezu: 224 x 224 mm Jmenovité napětí 230 V ± 10%, 50 / 60 Hz / Barva 1,18 kg / RAL / 43 db (A) Spotřeba energie 18 / 17 W Šířka x výška x hloubka 252 x 252 x 103 mm Průtok vzduchu bez překážek 156 / 171 m 3 /h 145 / 160 m 3 /h (PF + PFA ) 116 / 127 m 3 /h 109 / 113 m 3 /h Účinnost filtrace 88% 91% Číslo dílu * PF EMC Průtok vzduchu do 292 m 3 /h Rozměry výřezu: 224 x 224 mm / Barva 1,83 kg / RAL / 46 db (A) Spotřeba energie 45 / 39 W Šířka x výška x hloubka 252 x 252 x 119 mm Průtok vzduchu bez překážek 256 / 292 m 3 /h 233 / 265 m 3 /h (PF + PFA ) 231 / 265 m 3 /h 180 / 207 m 3 /h Účinnost filtrace 88% 91% Číslo dílu PF EMC Průtok vzduchu do 505 m 3 /h Rozměry výřezu: 292 x 292 mm / Barva 3,43 kg / RAL / 52 db (A) Spotřeba energie 65 / 80 W Šířka x výška x hloubka 320 x 320 x 157 mm Průtok vzduchu bez překážek 480 m 3 /h 505 m 3 /h 370 m 3 /h 380 m 3 /h Účinnost filtrace 91% 91% Číslo dílu *

12 FILTRAČNÍ VENTILÁTORY PF EMC Průtok vzduchu do 785 m 3 /h Rozměry výřezu: 292 x 292 mm / Barva 3,43 kg / RAL / 64 db (A) Spotřeba energie 115 / 150 W Šířka x výška x hloubka 320 x 320 x 157 mm Průtok vzduchu bez překážek 640 / 653 m 3 /h 770 / 785 m 3 /h 445 / 445 m 3 /h 490 / 501 m 3 /h Účinnost filtrace 91% 91% Číslo dílu * PF EMC Průtok vzduchu do 950 m 3 /h Rozměry výřezu: 292 x 292 mm Jmenovité napětí 230 V ± 10%, 50 / 60 Hz / Barva 3,93 kg / RAL / 69 db (A) Spotřeba energie 135 / 200 W Šířka x výška x hloubka 320 x 320 x 157 mm Průtok vzduchu bez překážek 845 / 875 m 3 /h 925 / 950 m 3 /h 560 / 625 m 3 /h 570 / 625 m 3 /h Účinnost filtrace 91% 91% Číslo dílu * VÝFUKOVÉ FILTRY PFA EMC Š x V x H: 109 x 109 x 23 mm Rozměry výřezu: 93 x 93 mm do forem, Verze IP 54 Kvalitativní třída filtrační vložky G 3 Číslo dílu

13 VÝFUKOVÉ FILTRY PFA EMC Š x V x H: 145 x 145 x 31 mm Rozměry výřezu: 126 x 126 mm PFA EMC Š x V x H: 202 x 202 x 40 mm Rozměry výřezu: 178 x 178 mm PFA EMC Š x V x H: 252 x 252 x 44 mm Rozměry výřezu: 224 x 224 mm PFA EMC Š x V x H: 202 x 202 x 40 mm Rozměry výřezu: 292 x 292 mm do forem, Číslo dílu do forem, Číslo dílu * do forem, Číslo dílu * do forem, Číslo dílu *

14 TENKÉ FILTRAČNÍ VENTILÁTORY PF SL Průtok vzduchu do 550 m 3 /h Systém krytí IP 55, Odolnost proti UV záření 3,3 kg Hlučnost () 54 / 52 db (A) svorkový pásek Spotřeba energie 64 / 80 W Šířka x výška x hloubka 320 x 320 x 131 mm Verze IP 55 Kvalitativní třída filtrační vložky G 4 Průtok vzduchu bez překážek 500 / 550 m 3 /h 345 / 380 m 3 /h Účinnost filtrace 91% Číslo dílu * PF SL Průtok vzduchu do 725 m 3 /h Systém krytí IP 55, Odolnost proti UV záření 4,1 kg Hlučnost () 66 / 69 db (A) svorkový pásek Spotřeba energie 127 / 180 W Šířka x výška x hloubka 320 x 320 x 134 mm Verze IP 55 Kvalitativní třída filtrační vložky G 4 Průtok vzduchu bez překážek 705 / 725 m 3 /h 530 / 580 m 3 /h Účinnost filtrace 91% Číslo dílu * FILTRAČNÍ VENTILÁTORY PRO MONTÁŽ NA STŘECHU PTF Průtok vzduchu do 500 m 3 /h Montáž bez nástrojů, patentovaný systém rychlého upevnění Systém krytí IP 33 a IP 54 Jmenovité napětí 230 V ± 10%, 50 / 60 Hz ocelový plech, práškově lakovaný kryt; nacvakávací pouzdro vyrobené z termoplastu vstřikováním do forem (ABS-FR) Životnost L 10 (+ 40 C) přibližně h 4,8 kg Hlučnost () 67 db (A) svorkový pásek Spotřeba energie 4 x 28 / 29 W Šířka x výška x hloubka 430 x 125 x 430 mm IP 54 IP 33 Kvalitativní třída filtrační vložky G 3 žádná filtrační vložka Průtok vzduchu bez překážek 350 m 3 /h 500 m 3 /h 242 m 3 /h 268 m 3 /h Účinnost filtrace 81% 0% Číslo dílu * filtrovací vložky (20 kusů)

15 FILTRAČNÍ VENTILÁTORY PRO MONTÁŽ NA STŘECHU PTF Průtok vzduchu do 700 m 3 /h Montáž bez nástrojů, patentovaný systém rychlého upevnění Systém krytí IP 33 a IP 54 Jmenovité napětí 230 V ± 10%, 50 / 60 Hz ocelový plech, práškově lakovaný kryt; nacvakávací pouzdro vyrobené z termoplastu vstřikováním do forem (ABS-FR) Životnost L 10 (+ 40 C) přibližně h 4,1 kg Hlučnost () 69 db (A) svorkový pásek Spotřeba energie 65 / 80 W Šířka x výška x hloubka 470 x 140 x 470 mm IP 54 IP 33 Kvalitativní třída filtrační vložky G 3 žádná filtrační vložka Průtok vzduchu bez překážek 550 m 3 /h 700 m 3 /h 370 m 3 /h 427 m 3 /h Účinnost filtrace 81% 0% Číslo dílu * filtrovací vložky (20 kusů) PTF Průtok vzduchu do m 3 /h Montáž bez nástrojů, patentovaný systém rychlého upevnění Systém krytí IP 33 a IP 54 Jmenovité napětí 230 V ± 10%, 50 / 60 Hz ocelový plech, práškově lakovaný kryt; nacvakávací pouzdro vyrobené z termoplastu vstřikováním do forem (ABS-FR) Životnost L 10 (+ 40 C) přibližně h 4,3 kg Hlučnost () 77 db (A) svorkový pásek Spotřeba energie 115 / 150 W Šířka x výška x hloubka 470 x 140 x 470 mm IP 54 IP 33 Kvalitativní třída filtrační vložky G 3 žádná filtrační vložka Průtok vzduchu bez překážek 750 m 3 /h m 3 /h 500 m 3 /h 582 m 3 /h Účinnost filtrace 81% 0% Číslo dílu * filtrovací vložky (20 kusů) NEJLEPŠÍ VÝFUKOVÉ FILTRY PTFA Montáž bez nástrojů, patentovaný systém rychlého upevnění Systém krytí IP 33 a IP 54 Š x V x H: 252 x 97 x 252 mm ocelový plech, práškově lakovaný kryt; nacvakávací pouzdro vyrobené z termoplastu vstřikováním do forem (ABS-FR) IP 54 IP 33 Kvalitativní třída filtrační vložky G 3 žádná filtrační vložka Číslo dílu * filtrovací vložky (20 kusů)

16 Pfannenberg Group Holding GmbH Werner-Witt-Straße 1 D Hamburg P.O. Box D Hamburg Phone Fax customercare@pfannenberg.com Autorizovaný specializovaný výrobce a maloobchodník Edition 12.1 Dodávky jsou prováděny na základě Všeobecných podmínek a služeb ZVEI. Technické změny a textové chyby vyhrazeny. Tento papír byl vyroben z nechlórované bělené celulózy.
