Technický list StoDeco Plan

Transkript

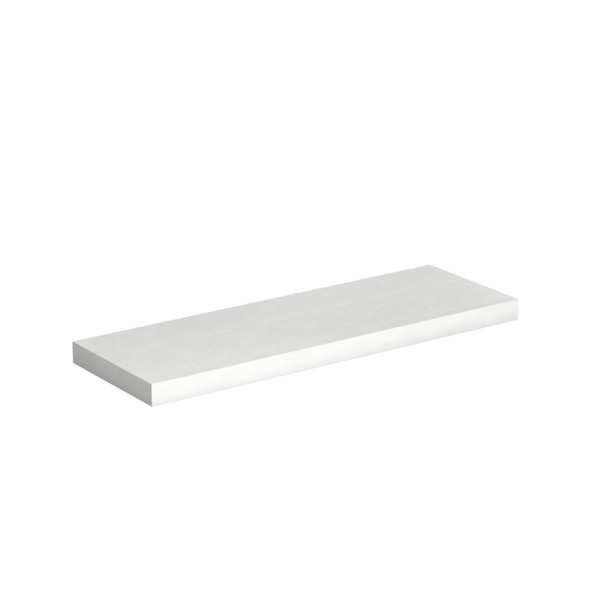

1 Fasádní deska z granulátu Verolith Charakteristika Použití interiér i exteriér pro individuální návrh a řezání na míru na masívní podklady, systémy ETICS nebo předvěšené provětrávané fasády na všechny nosné podklady vhodné k lepení Vlastnosti tvarovaný prvek na bázi minerálního granulátu ze silikátových mikroskopických kuliček barevné ztvárnění odpovídajícím nátěrem třída reakce na oheň podle EN : A2-s1, d0 nepatrná hmotnost ekologicky neškodný jednoduchá a rychlá montáž velmi dobrá zpracovatelnost Formát/Vzhled Specifika/Pokyny 2420 x 1210 mm v tloušťkách: 15, 20, 25, 30, 35 a 40 mm 2440 x 1080 mm v tloušťkách: 50, 60, 70, 80, 90 a 100 mm 1 prvek: maximálně 0,96 m², maximálně 35 kg lepení je nutné předem vyzkoušet možné formáty obdobně přehledu pro fasádní prvky StoDeco Panel ze standardního sortimentu nehořlavost v definovaném rozsahu podle klasifikační zprávy MPA Stuttgart k třída reakce na oheň na systému ETICS podle EN , v definovaném rozsahu podle klasifikační zprávy MA 39 VFA (ETICS s minerálně vláknitou izolací) a MA 39 VFA (ETICS s izolací z polystyrénu) tvary profilů podle přání zákazníka jsou možné příklady plastických fasádních prvků naleznete na internetu pod Blauer-Engel certifikováno v rámci systému ETICS Rev.-Nr.: 2 / DE / / 1/8

2 Technická data Kritérium Norma/Předpis pro zkoušku Hodnota/Jednotka Poznámky třída reakce na oheň EN A2-s1, d0 tepelná vodivost DIN ,16 W/(m*K) tepelná odolnost 100 C objemová hmotnost 550 kg/m³ pevnost v tlaku (28 dnů) EN ,3 N/mm² E-Modul DIN N/mm² tepelná roztažnost VIAM 020 0, /K Údaje charakteristických parametrů jsou hodnotami průměrnými. Vzhledem k použití přírodních surovin v našich výrobcích se mohou uváděné hodnoty v jednotlivých dodávkách zanedbatelně lišit. Vhodnost a spolehlivost výrobků tím není dotčena. Podklad Požadavky Podklad musí být pevný, suchý, rovný a nosný, bez prachu. Příprava Nenosné povrchové úpravy odstranit. Nasákavé podklady odpovídajícím způsobem penetrovat. Výlomy v podkladu před nalepením profilů stěrkovat do roviny a do hladka. Nové podkladní omítky nechat zrát min 14 dnů. Zpracování Pokud se lepí profily StoDeco na podklad s organickými podkladními nebo vrchními omítkami, pak je nutná penetrace StoPrep Contact s přídavkem 20% cementu. Teplota zpracování Minimální teplota podkladu a vzduchu: +5 C Rev.-Nr.: 2 / DE / / 2/8

3 Spotřeba Způsob použití: Spotřeba cca: 2420 x 1210 mm 0,34 ks / m x 1080 mm 0,38 ks / m2 Spotřeba materiálu závisí mimo jiné na způsobu zpracování, podkladu a konzistenci. Uváděné hodnoty spotřeby slouží pouze pro orientaci. Přesné hodnoty spotřeb je třeba případně zjistit na objektu. Skladba povrchové úpravy Podkladní vrstva: 1x Sto-Putzgrund nebo StoColor S fein (vytváří hrubou, pískovci podobnou strukturu povrchu) 1x StoColor Dryonic, StoColor Maxicryl nebo StoColor X-black (ředit 10 % vody) (vytváří hladkou strukturu povrchu) Mezivrstva: 1x StoColor Dryonic, StoColor Maxicryl nebo StoColor X-black Finální povrchová úprava: 1x StoColor Dryonic, StoColor Maxicryl nebo StoColor X-black Plochy povrchově upravené se předem na stavbě zlomkem nebo brouskem zaoblí. Skladba povrchové úpravy při použití StoDeco fasádních prvků v oblasti v kontaktu se zeminou nebo v oblasti zasažené odstřikující vodou: 1. podkladní vrstva Sto-Putzgrund 2. celoplošný nátěr StoDeco fasádních profilů se Sto-Flexyl 3. podkladní vrstva, mezivrstva a finální povrchová úprava jak je popsáno výše Aplikace Kotvení lepením, pro vykonzolování D 50 mm použít přídavné mechanické kotvení. Kotvení: Profily přikotvit na nosný podklad (také na provětrávané fasády a kontaktní zateplovací systémy) lepidlem StoDeco Coll. Desky klást na vazbu v rovině zdola nahoru. Přídavné mechanické kotvení je možné. V prvním kroku se nanese namíchaná lepící malta StoDeco Coll zubovým hladítkem (10 x 10 mm) celoplošně svisle na profil StoDeco Element. Při nanášení lepidla na zadní stranu profilu se provede nanesení v pásu po obvodu. Tento pás je o cca 5 mm tlustší než zubové lože. Rev.-Nr.: 2 / DE / / 3/8

4 Ve druhém kroku se podobným způsobem nanese namíchaná lepící malta StoDeco Coll zubovým hladítkem celoplošně vodorovně na podklad (systém Floating-Buttering). Velikost zubů případně přizpůsobit nerovnostem podkladu. Následně lehkým tlakem a posunutím fixovat StoDeco profily do žádané polohy. Přitom musí ve spárách a stycích vystoupit lepící malta. Styčné spáry musí být zcela zaplněny lepící maltou a zadní strana profilu musí být zplna přilepena. (Potřebné množství StoDeco Coll přizpůsobit podkladu). Profily StoDeco musí být lepeny mokré do mokrého. Pro zvýšení bezpečnosti přilepení je nutno provést předem zkoušky lepivosti na stavbě. Přitom se prvky StoDeco Elemente po překontrolování nosnosti a rovinnosti podkladu osadí mokré do mokrého standardním způsobem provádění, lepení Floating-Buttering. Lepení okenních parapetů a parapetních prvků do izolační vany RAL (provedení izolační vany RAL viz Směrnice pro zpracování systémů StoTherm): - hrany profilů, přední a zadní strany dvakrát natřít se StoColor Dryonic, StoColor Maxicryl nebo StoColor X-black - lepící pásky nalepit v rozteči max. 10 cm ve směru spádu se StoColl Fix. Nutno dbát na to, aby spodní strana parapetních prvků nebyla uzavřena kvůli umožnění drenáže. Podklad musí být bez prachu a nečistot. V případě potřeby se profily zajistí proti posunutí. Přídavné mechanické kotvení se StoDeco Schraubdübel pro StoDeco Profile ( 5 kg/ks a 50 mm vyložení) podle technologického předpisu. Na jeden kus profilu nebo dle technologického předpisu namontovat 2 hmoždinky cca 20 cm od konců profilu. K tomu navíc oproti vrtání pro hmoždinku provést 20 mm hluboké zapuštění. Do tohoto zapuštění nasadit na hlavu hmoždinky víčko z pěny StoDeco Schaumstoffkappe. Při použití StoDeco Schraubdübel LZ 14 se nasazují pro zakrytí hmoždinky tři víčka z důvodu nutného většího průměru hmoždinkové prohlubně. Poté otvor uzavřít se StoDeco Rondell, přilepený se StoDeco Coll. Připevnění konzol podle předpisu. Zabudované fasádní profily nejsou schopné přenést zatížení osobami. Přířez: Profily s pomocí pokosnice a vhodné pily (kapovací, ruční okružní, přímočaré osazené vhodným řezným nástrojem z tvrdokovu) přiříznout na odpovídající délku. Přesné provedení úhlů je žádoucí. Následně zbavit řezné plochy prachu. Při řezání musí profily ležet na rovné ploše. Provedení spár: Profily StoDeco se na stycích ohraní (min. 2 mm x 45 ). Na oba boky se nanese celoplošně lepící malta StoDeco Coll. V případě potřeby se řezné plochy penetrují Rev.-Nr.: 2 / DE / / 4/8

5 se StoPrim Micro (respektovat lhůtu pro přepracování!). Profily StoDeco Elemente přitlačit k sobě. Přitom se vytváří cca 3 mm široký šev. Při přitlačení profilů StoDeco k sobě se vytlačí lepící malta. Po zavadnutí se vytlačená malta StoDeco Coll odstraní. Pozor na příliš velké množství použité vody při opracování spár. Napojovací spáry k podkladu v horizontální oblasti upravit špachtlí. Napojovací spáry na jiné stavební díly, jako např. okno, ostění a napojení profilu okenního rámu na parapetní profil provést elasticky se Sto-Hinterfüllprofil a StoSeal F 505. Šířka spáry v napojení na okno se stanoví analogicky ke směrnici IVD-Merkblatt Nr.9. Při napojení okenních parapetů a parapetních prvků na okno nutno respektovat aktuální konstrukční detaily. Zastěrkování pouze na sraz položených parapetních desek provést se Sto- Armierungsputz a Sto-Glasfasergewebe. Při zpracování plošně položených prvků systému StoDeco: Provést skosení hran na stavbě u všech prvků kladených na sraz zlomkem nebo brouskem. Má být vědomě provedeno viditelné prohloubení styčné spáry. Je nutný odborný návrh spárořezu. Objektové dilatační spáry a hraniční spáry polí: Objektové dilatační spáry nutno přenést do systému StoDeco. Plošně položené prvky StoDeco nutno oddělit hraničními spárami pole o ploše velikosti maximálně 6 x 6 m. Liniově položené profily nutno oddělit spárami po 10 m. Hraniční spáry polí se musí vyspárovat trvale pružným tmelem. Pod nimi ležící tepelná izolace a armovaná stěrka se proříznou. Přenos objektových dilatačních spár do systému StoDeco se provádí analogicky. Pokud je provední styčných spár u všech styků profilů trvale pružné, pak je možné u hraničních spár polí vypustit proříznutí armované stěrky. Konstrukční trvale pružné spáry: - styky profilů v oblasti rohů fasádních otvorů (např. skosení u rámových profilů) - styky profilů mezi různými druhy profilů (např. mezi parapetním a římsovým profilem nebo parapetním a rámovým profilem) - vnitřní rohy římsových profilů - plošně položené prvky StoDeco na nárožích budovy Provedení trvale pružných spár mezi profily: Varianta 1: - přelepení hran profilu lepící páskou (min. 3 cm) - vložení výplně - vložení výplňového profilu Sto-Hinterfüllprofil - nátěr styku profilů se StoSeal F 505 Rev.-Nr.: 2 / DE / / 5/8

6 Varianta 2: - přelepení hran profilu lepící páskou (min. 3 cm) - zapěnění spár pěnou Sto-Pistolenschaum SE - vyškrábání spáry do hloubky 20 mm - nátěr styku profilů se StoSeal F 505 Alternativně k trvale pružnému spárování styku profilů mohou být prvky nalepeny s odstupem (min. 1,5 cm) a provedeny jako otevřené spáry. Otevřená plocha se opatří 3-násobnou povrchovou úpravou v souladu s technologickým předpisem systému. Čištění nářadí Ihned po použití vyčistěte vodou. Pokyny, doporučení, speciality, ostatní Oplechování chrání prvky StoDeco před působením povětrnosti a znečištěním. To prodlužuje renovační cykly. Při vyložení > 150 mm (u okenních parapetů > 300 mm) musí být provedeno odpovídající vodotěsné oplechování profilů (např. hliníkové nebo zinkové). Nutno dbát na vytvoření dostatečné okapní hrany. U oplechování okenních parapetů musí být podle Směrnice RAL provedena druhá rovina vodotěsné izolace se StoFlexyl a StoGuard Mesh (viz. Směrnice pro zpracování systému StoTherm). Jinak je postačující provedení 3-násobné povrchové úpravy profilů v oblasti oplechování. Montáž musí probíhat při respektování platných národních předpisů pro zámečnické práce. Horizontální plochy prvků StoDeco a případně provedené oplechování musí být provedeny s dostatečným spádem min. 3-5 (při respektování národních předpisů) směrem k vnější hraně. V důsledku fyzikálních vlastností materiálů, jako např. tepelná roztažnost, mohou vzniknout ve spárách vlasové trhliny. Izolační vana podle RAL pod parapetními profily (druhá rovina vodotěsné izolace) se provádí na dřevostavbách a objektech s následujícími tepelnými izolacemi: minerální vlna, fenolová pryskyřice, polyuretan, minerální pěna a měkká dřevěná vlákna. Působením povětrnosti, vlhkosti, UV záření, usazenin (např. nečistot, řas, mechů, listí ) může dojít na povrchu v průběhu času ke zbarvení. Přitom se jedná o dynamický proces, který je rozdílně ovlivňován klimatickými podmínkami a expozicí a nepředstavuje žádnou vadu materiálu. Konstrukční dilatační spáry se musí zachovat. Respektujte stavební fyziku při velkoplošné aplikaci. Rev.-Nr.: 2 / DE / / 6/8

7 Nepoužívat StoDeco fasádní prvky pod úrovní terénu. Dodávka Balení krabice Skladování Podmínky skladování Skladovat v suchu, chránit před mrazem. Zboží je citlivé na náraz, nezatěžovat. Značení Výrobková skupina fasádní prvek Bezpečnost Respektujte Bezpečnostní list. Zvláštní pokyny Informace, příp. údaje v tomto technickém listě slouží k zajištění obvyklého účelu použití, popř. běžné vhodnosti použití a jsou založeny na našich znalostech a zkušenostech. Nezbavují však uživatele vlastní odpovědnosti odzkoušet vhodnost a použití výrobku. K účelům, které nejsou jednoznačně uvedeny v tomto technickém listu, se smí výrobek použít až po konzultaci se Sto s.r.o. Bez udělení souhlasu je použití vlastním rizikem uživatele. To platí obzvláště pro kombinace s jinými výrobky. Při vydání nového technického listu přestávají být platné všechny dosavadní technické listy. Aktuálně platné znění lze stáhnout z internetu. Rev.-Nr.: 2 / DE / / 7/8

8 100 cm 250 cm 400 cm tolerance, všeobecně 3 mm 4 mm 6 mm tolerance, velké formáty* 2 mm 3 mm 5 mm *délka strany 50 cm Požadavky na rovinnost podkladu Sto s.r.o.; Čestlice Dobřejovice Tel.: Fax: info.cz@sto.com Rev.-Nr.: 2 / DE / / 8/8
