3 Úvod anotace Výukový materiál se zabývá postupem kontaktního lepení polystyrenu na připravený podklad. Celý postup se skládá z dílčích operací na sobě závislých. Vysvětluje postup přípravy lepící hmoty, jeho způsoby nanášení až po konečné broušení Na jednotlivých detailech jsou znázorněny detailní postupy. Výklad je doplněn kontrolními otázkami. Výukový materiál je určen žákům 3. ročníku vzdělávacího oboru H/01 Zedník a zájemcům o získání profesní kvalifikaci Zhotovitel zateplovacích systémů H. Výukový materiál pokrývá nejdůležitější obsahovou část odborných předmětů Technologie a Odborný výcvik. 1

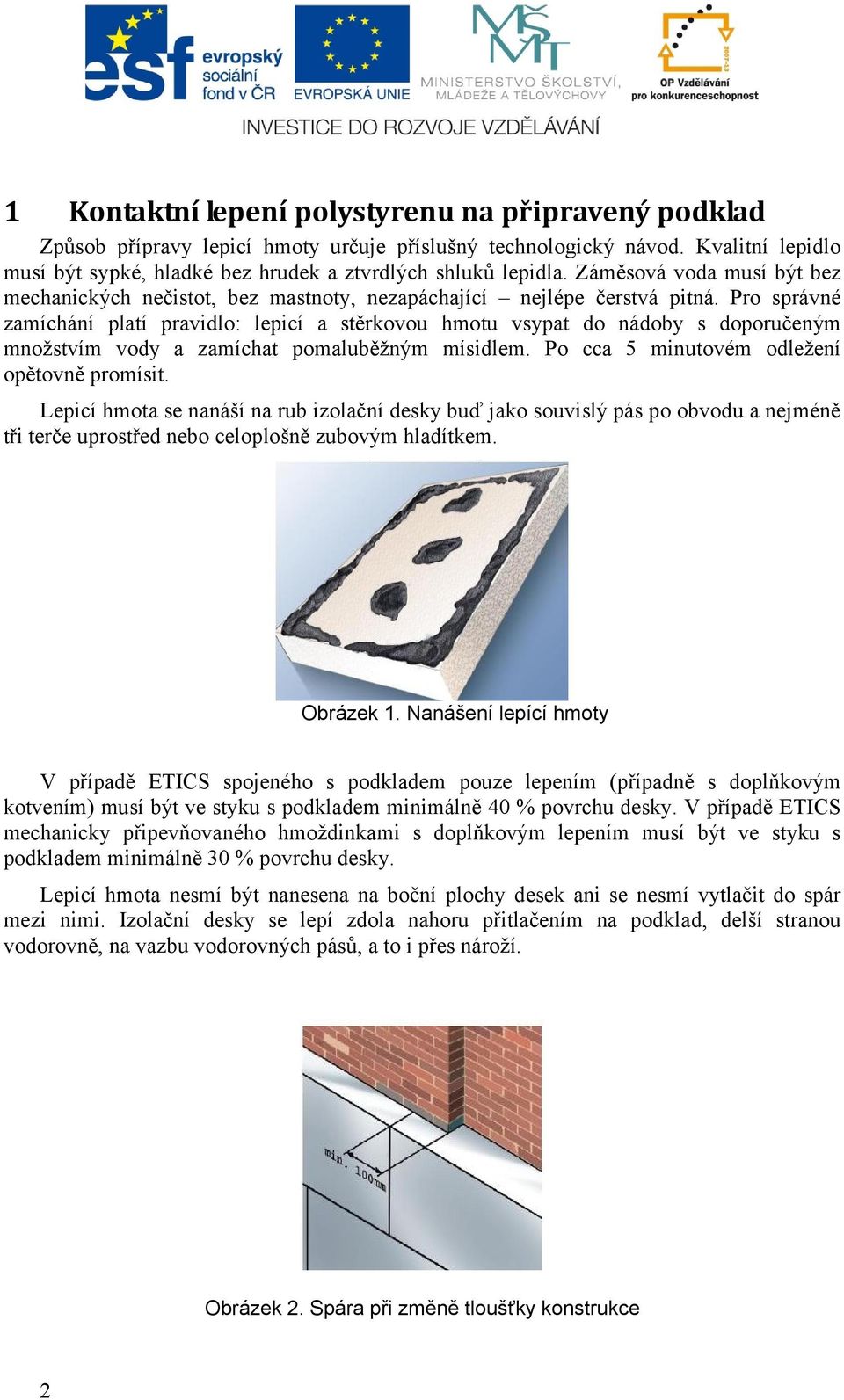

4 1 Kontaktní lepení polystyrenu na připravený podklad Způsob přípravy lepicí hmoty určuje příslušný technologický návod. Kvalitní lepidlo musí být sypké, hladké bez hrudek a ztvrdlých shluků lepidla. Záměsová voda musí být bez mechanických nečistot, bez mastnoty, nezapáchající nejlépe čerstvá pitná. Pro správné zamíchání platí pravidlo: lepicí a stěrkovou hmotu vsypat do nádoby s doporučeným množstvím vody a zamíchat pomaluběžným mísidlem. Po cca 5 minutovém odležení opětovně promísit. Lepicí hmota se nanáší na rub izolační desky buď jako souvislý pás po obvodu a nejméně tři terče uprostřed nebo celoplošně zubovým hladítkem. Obrázek 1. Nanášení lepící hmoty V případě ETICS spojeného s podkladem pouze lepením (případně s doplňkovým kotvením) musí být ve styku s podkladem minimálně 40 % povrchu desky. V případě ETICS mechanicky připevňovaného hmoždinkami s doplňkovým lepením musí být ve styku s podkladem minimálně 30 % povrchu desky. Lepicí hmota nesmí být nanesena na boční plochy desek ani se nesmí vytlačit do spár mezi nimi. Izolační desky se lepí zdola nahoru přitlačením na podklad, delší stranou vodorovně, na vazbu vodorovných pásů, a to i přes nároží. Obrázek 2. Spára při změně tloušťky konstrukce 2

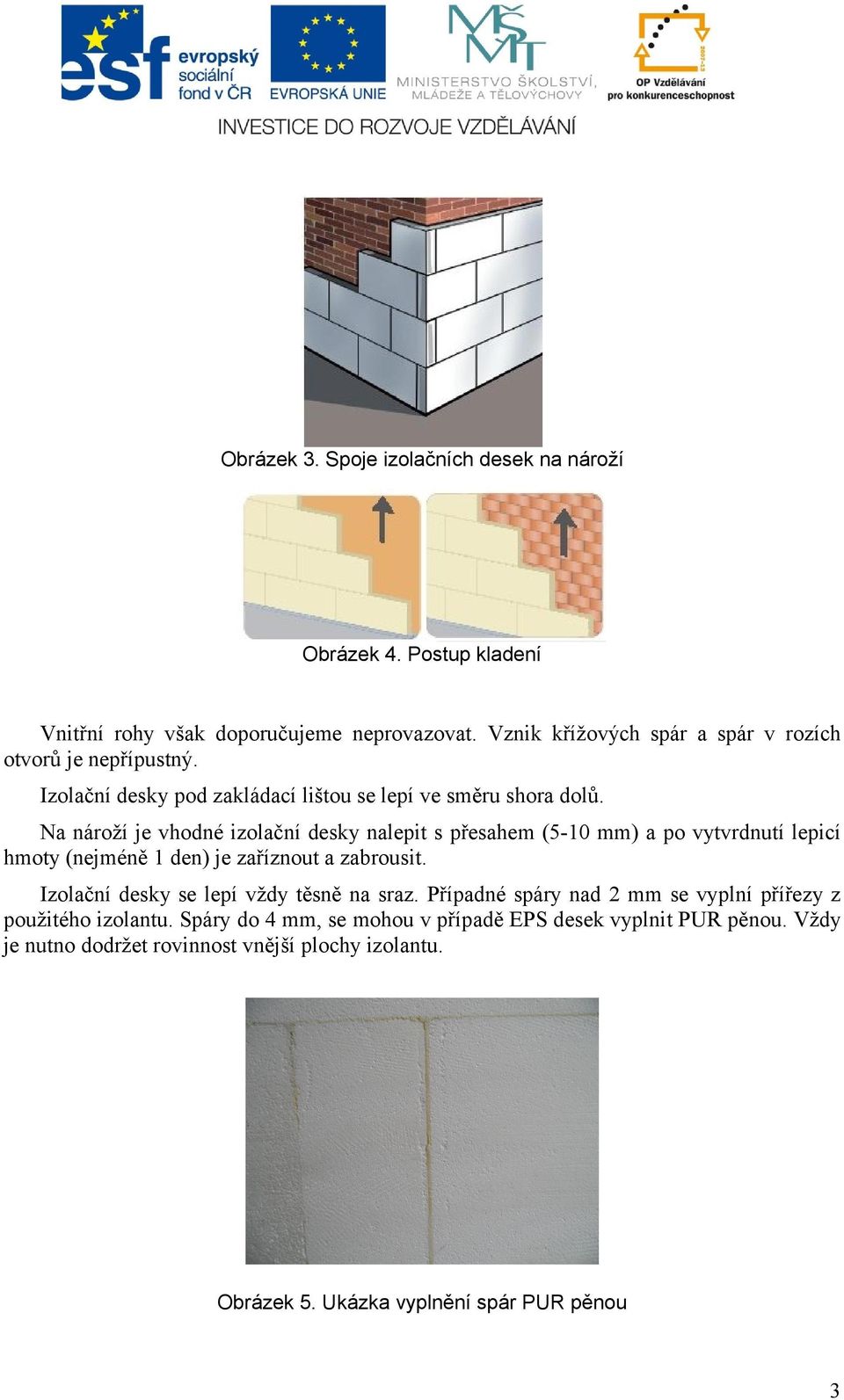

5 Obrázek 3. Spoje izolačních desek na nároží Obrázek 4. Postup kladení Vnitřní rohy však doporučujeme neprovazovat. Vznik křížových spár a spár v rozích otvorů je nepřípustný. Izolační desky pod zakládací lištou se lepí ve směru shora dolů. Na nároží je vhodné izolační desky nalepit s přesahem (5-10 mm) a po vytvrdnutí lepicí hmoty (nejméně 1 den) je zaříznout a zabrousit. Izolační desky se lepí vždy těsně na sraz. Případné spáry nad 2 mm se vyplní přířezy z použitého izolantu. Spáry do 4 mm, se mohou v případě EPS desek vyplnit PUR pěnou. Vždy je nutno dodržet rovinnost vnější plochy izolantu. Obrázek 5. Ukázka vyplnění spár PUR pěnou 3

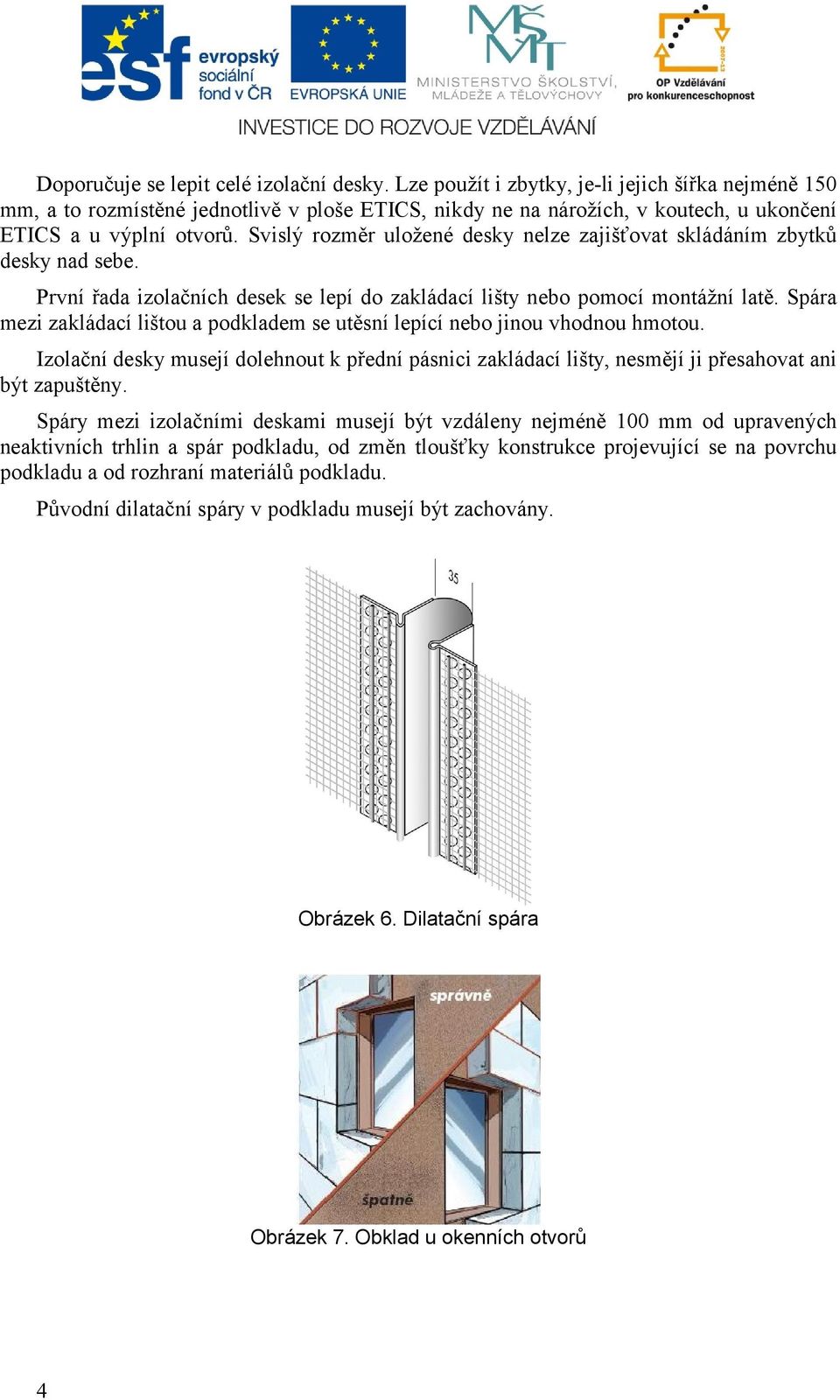

6 Doporučuje se lepit celé izolační desky. Lze použít i zbytky, je-li jejich šířka nejméně 150 mm, a to rozmístěné jednotlivě v ploše ETICS, nikdy ne na nárožích, v koutech, u ukončení ETICS a u výplní otvorů. Svislý rozměr uložené desky nelze zajišťovat skládáním zbytků desky nad sebe. První řada izolačních desek se lepí do zakládací lišty nebo pomocí montážní latě. Spára mezi zakládací lištou a podkladem se utěsní lepící nebo jinou vhodnou hmotou. Izolační desky musejí dolehnout k přední pásnici zakládací lišty, nesmějí ji přesahovat ani být zapuštěny. Spáry mezi izolačními deskami musejí být vzdáleny nejméně 100 mm od upravených neaktivních trhlin a spár podkladu, od změn tloušťky konstrukce projevující se na povrchu podkladu a od rozhraní materiálů podkladu. Původní dilatační spáry v podkladu musejí být zachovány. Obrázek 6. Dilatační spára Obrázek 7. Obklad u okenních otvorů 4

7 Styk spár mezi izolačními deskami musí být ve vzdálenosti nejméně 100 mm od rohů stavebních otvorů. U otvorů se doporučuje osadit izolační desky s takovým přesahem, aby překryly přířezy z izolantu nalepené na ostění otvorů. Povrch EPS desek se po vytvrdnutí lepicí hmoty obvykle (nejméně po 1 dnu) celoplošně srovná brousicím hladítkem a řádně se omete. Není-li do 14 dnů opatřen základní vrstvou, musí se opětovně přebrousit Obrázek 8. Způsob broušení povrchu desek EPS. Kontrolní otázky: 1. Jakou kvalitu musí mít lepidlo před použitím k lepení desek EPS? 2. Čím se vyplní případné spáry mezi EPS deskami? 3. Jaká úprava se provádí na povrchu EPS po 1 dnu po nalepení? 5
