1 TECHNICKÉ DETAILY PROVÁDĚNÍ ZATEPLENÍ
2 Obsah 1a) Zateplení soklové oblasti se stávající tepelnou izolací b) Zateplení soklové oblasti bez stávající tepelné izolace ) Zateplení soklové oblasti v rovině ETICS ) Napojení na stávající konstrukci střechy a) Napojení na balkonovou konstrukci pomocí těsnící pásky b) Napojení na balkonovou konstrukci pomocí plastové zakládací lišty a) Zateplení v soklové oblasti s uplatněním lišty s okapnicí a) Napojení zateplení na oplechování parapetu c) Styk ETICS s následně instalovaným okenním parapetem a) Styk u zapuštěných oken a dveří b) Styk u oken a dveří lícovaných se zdivem c) Styk ETICS s předsazenými okny a dveřmi a) Vertikální dilatační spára v ploše ETICS a) Napojení zateplení na zabudovanou schránku pro rolety a žaluzie b) Napojení zateplení na zateplenou provětrávanou šikmou střechu c) Napojení zateplení na nezateplenou šikmou střechu a) Kovový připojovací profil b) Kovový připojovací profil ) Zateplení atiky ) Napojení zateplení na vaznice a) Detail upevnění: stříška proti dešti b) Detail upevnění: dešťový svod přerušený tepelný most ) Systémová hmoždinka zapuštěná/lícující ) Protipožární řešení nadpraží ) Protipožární řešení ostění ) Protipožární řešení založení ) Rozhraní dvou ETICS lišících se pouze druhem tepelné izolace ) ETICS na styku dvou panelů ) Ukončení ETICS nad terénem ) Ukončení ETICS u podlahy lodžie na stávající konstrukci s celkovým zateplením ) ETICS v oblasti parapetu okna / 60
3 TECHNICKÉ DETAILY PROVÁDĚNÍ BALKONŮ (pro plochy max. 1.5 x 6m) 28) Dilatace dlažby ) Dilatace pro konstrukční dilatační spáry ) Okap balkonového systému profi bez drenážní folie pomocí lišty H22 a dlažby tl. max. 8mm ) Okap balkonového systému profi bez drenážní folie pomocí lišty H22 a dlažby tl. 20 mm ) Okap balkonového systému profi bez drenážní fólie pomocí lišty Difexx H ) Okap balkonového systému profi s drenážní folií pomocí lišty H ) Okap balkonového systému profi s drenážní fólií pomocí lišty Difexx H ) Okap balkonového systému profi s drenážní folií pomocí lišty Difexx H ) Okap balkonového systému profi s drenážní folií mezi lištami pomocí lišty Difexx H ) Okap balkonového systému profi s drenážní folií mezi lištami pomocí lišty Difexx H ) Prostupující prvek konstrukcí bez drenážní fólie ) Prostupující prvek konstrukcí s drenážní fólií ) Styk konstrukce balkonu s boční nezateplenou stěnou ) Napojení na zateplenou stěnu balkonovým systémem profi bez drenážní fólie ) Napojení na zateplenou stěnu balkonovým systémem profi s drenážní fólií / 60
4 1a) Zateplení soklové oblasti se stávající tepelnou izolací nátěr (určený systémem) 6. omítka 7. systémové hmoždinky (zapuštěné s krytkou/lícující) 8. zakládací lišta (plastová) 9. těsnící páska 10. izolační deska (pěnový polystyren-perimetr) 11. vodotěsná úprava 12. stávající vodotěsná úprava stavební konstrukce 13. drenáž 14. nopová fólie nebo jiné obdobné řešení 15. stávající pěnový polystyren-perimetr 3 / 60
5 1b) Zateplení soklové oblasti bez stávající tepelné izolace nátěr (určený systémem) 6. omítka 7. systémové hmoždinky (zapuštěné s krytkou/lícující) 8. zakládací lišta (plastová) 9. těsnící páska 10. izolační deska (pěnový polystyren-perimetr) 11. vodotěsná úprava 12. stávající vodotěsná úprava stavební konstrukce 13. drenáž 14. nopová fólie nebo jiné obdobné řešení 4 / 60

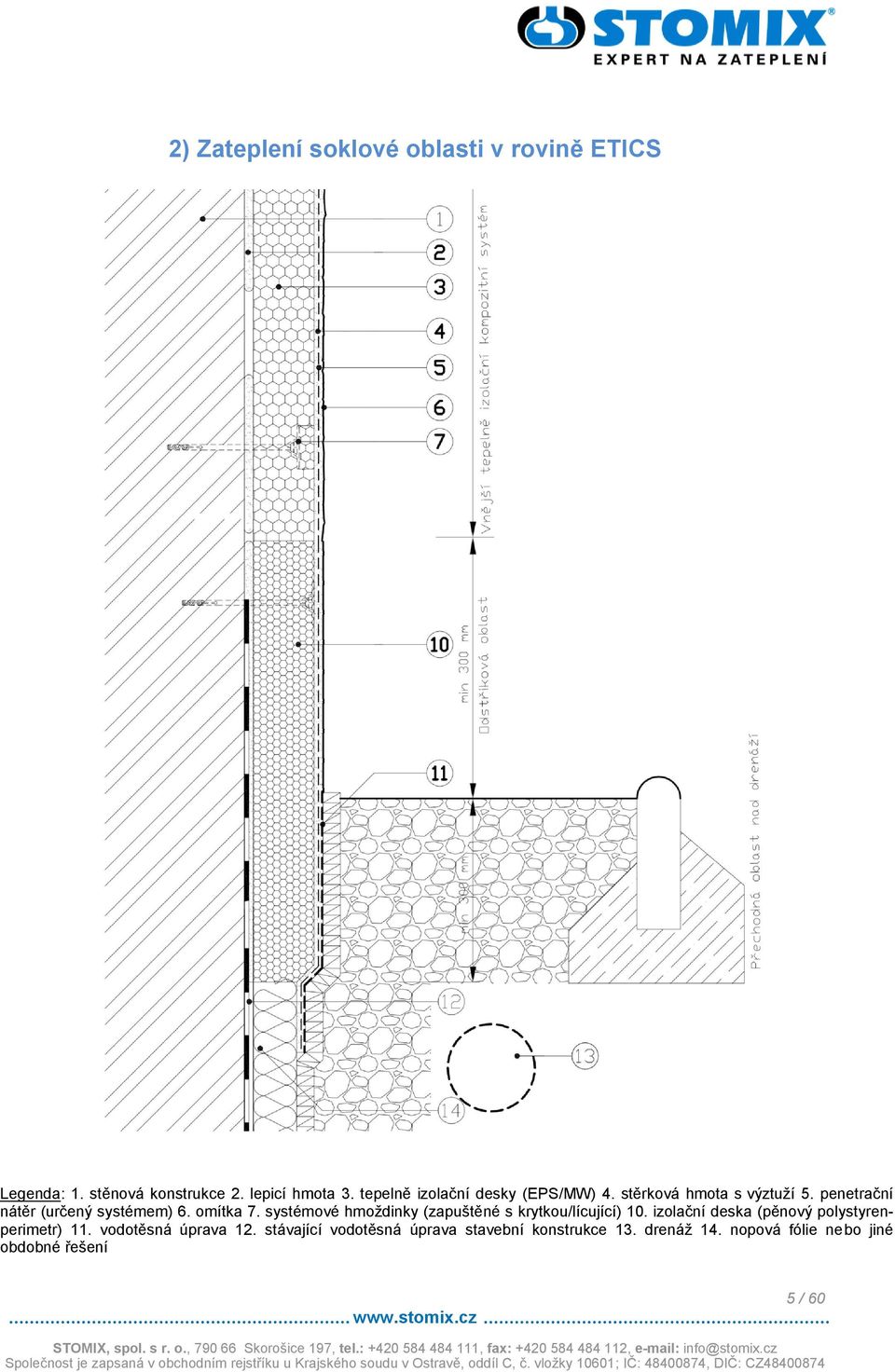

6 2) Zateplení soklové oblasti v rovině ETICS nátěr (určený systémem) 6. omítka 7. systémové hmoždinky (zapuštěné s krytkou/lícující) 10. izolační deska (pěnový polystyrenperimetr) 11. vodotěsná úprava 12. stávající vodotěsná úprava stavební konstrukce 13. drenáž 14. nopová fólie nebo jiné obdobné řešení 5 / 60
7 3) Napojení na stávající konstrukci střechy nátěr (určený systémem) 6. omítka 7. systémové hmoždinky (zapuštěné s krytkou/lícující) 8. zakládací lišta (plastová) 9. těsnící páska 10. izolační deska (pěnový polystyren-perimetr) 6 / 60
8 4a) Napojení na balkonovou konstrukci pomocí těsnící pásky nátěr (určený systémem) 6. omítka 7. systémové hmoždinky (zapuštěné s krytkou/lícující) 8. zakládací lišta (plastová) 9. těsnící páska 10. izolační deska (pěnový polystyren-perimetr) 11. vodotěsná úprava 7 / 60
9 4b) Napojení na balkonovou konstrukci pomocí plastové zakládací lišty nátěr (určený systémem) 6. omítka 7. systémové hmoždinky (zapuštěné s krytkou/lícující) 8. zakládací lišta (plastová) 9. těsnící páska 10. izolační deska (pěnový polystyren-perimetr) 11. vodotěsná úprava 8 / 60
10 5a) Zateplení v soklové oblasti s uplatněním lišty s okapnicí nátěr (určený systémem) 6. omítka 7. systémové hmoždinky (zapuštěné s krytkou/lícující) 8. zakládací lišta (plastová) 9. těsnící páska 10. izolační deska (pěnový polystyren-perimetr) 11. vodotěsná úprava 12. stávající vodotěsná úprava stavební konstrukce 13. drenáž 14. nopová fólie nebo jiné obdobné řešení 15. stávající pěnový polystyren-perimetr 9 / 60
11 6a) Napojení na stávající horizontální povrch pomocí plastové zakládací lišty nátěr (určený systémem) 6. omítka 7. systémové hmoždinky (zapuštěné s krytkou/lícující) 8. zakládací lišta (plastová) 9. těsnící páska 10. izolační deska (pěnový polystyren-perimetr) 11. vodotěsná úprava určená systémem 10 / 60
12 6b) Napojení na stávající horizontální povrch pomocí těsnicí pásky nátěr (určený systémem) 6. omítka 7. systémové hmoždinky (zapuštěné s krytkou/lícující) 8. zakládací lišta (plastová) 9. těsnící páska 10. izolační deska (pěnový polystyren-perimetr) 11. vodotěsná úprava 11 / 60

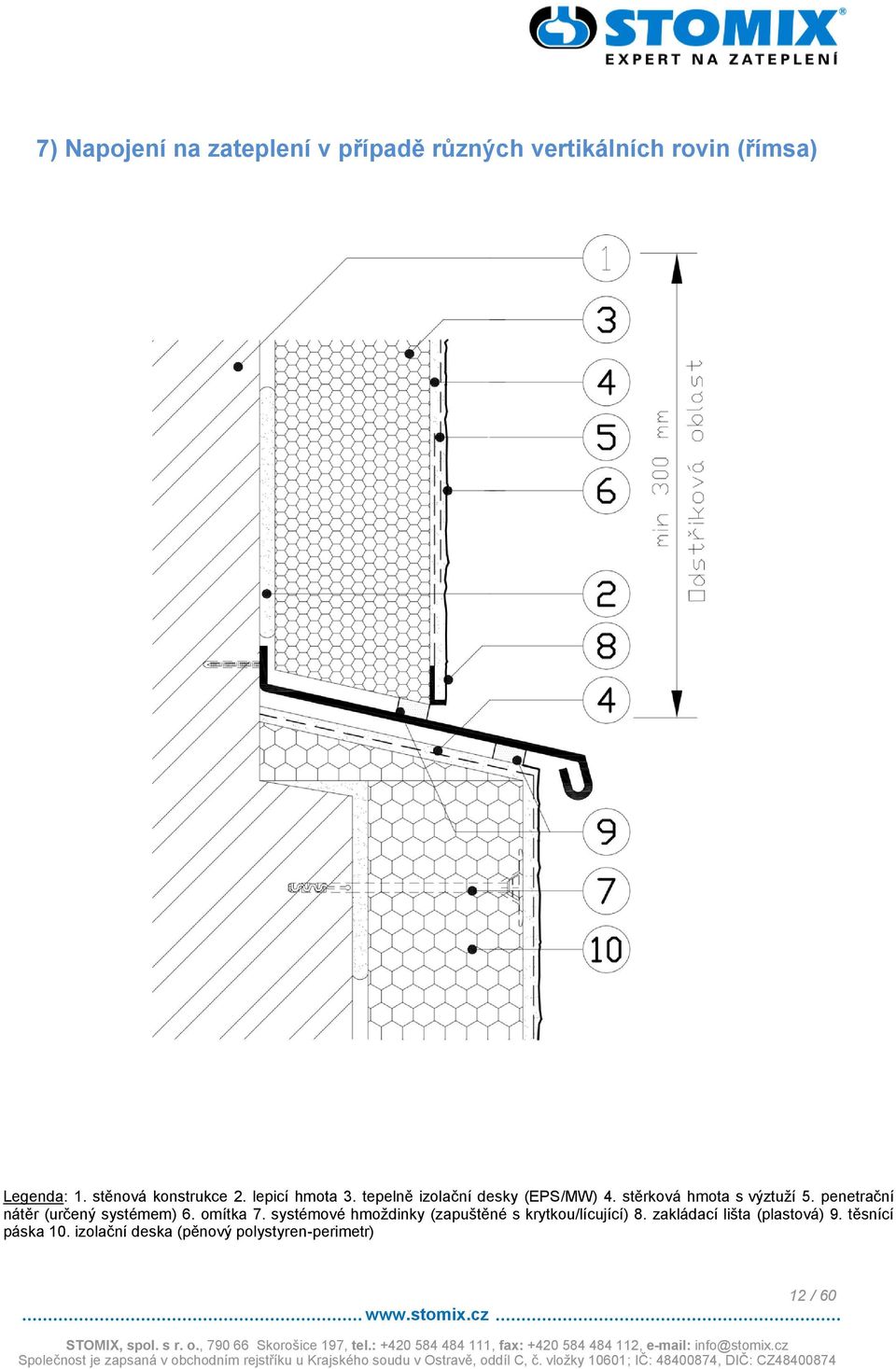

13 7) Napojení na zateplení v případě různých vertikálních rovin (římsa) nátěr (určený systémem) 6. omítka 7. systémové hmoždinky (zapuštěné s krytkou/lícující) 8. zakládací lišta (plastová) 9. těsnící páska 10. izolační deska (pěnový polystyren-perimetr) 12 / 60
14 8a) Napojení zateplení na oplechování parapetu nátěr (určený systémem) 6. omítka 7. systémové hmoždinky (zapuštěné s krytkou/lícující) 8. rohový profil 9. těsnící materiál 10. parapetní prvky 13 / 60
15 8b) Styk ETICS s dříve instalovaným okenním parapetem nátěr (určený systémem) 6. omítka 7. systémové hmoždinky (zapuštěné s krytkou/lícující) 8a. rohová lišta s okapničkou 8b. okenní napojovací lišta (plastová) 8c ukončovací profil 9. těsnící páska 14 / 60

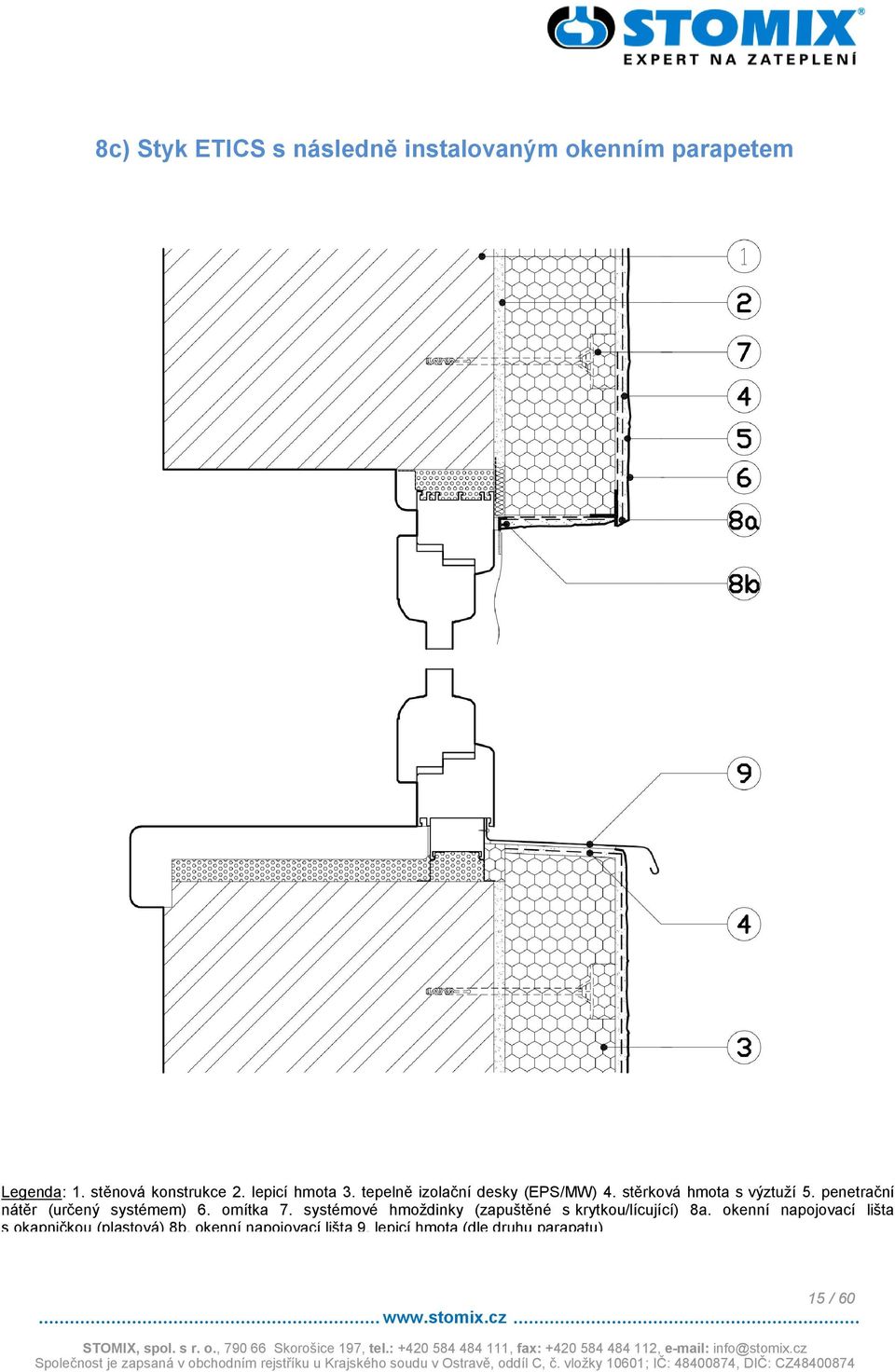

16 8c) Styk ETICS s následně instalovaným okenním parapetem nátěr (určený systémem) 6. omítka 7. systémové hmoždinky (zapuštěné s krytkou/lícující) 8a. okenní napojovací lišta s okapničkou (plastová) 8b. okenní napojovací lišta 9. lepicí hmota (dle druhu parapatu) 15 / 60

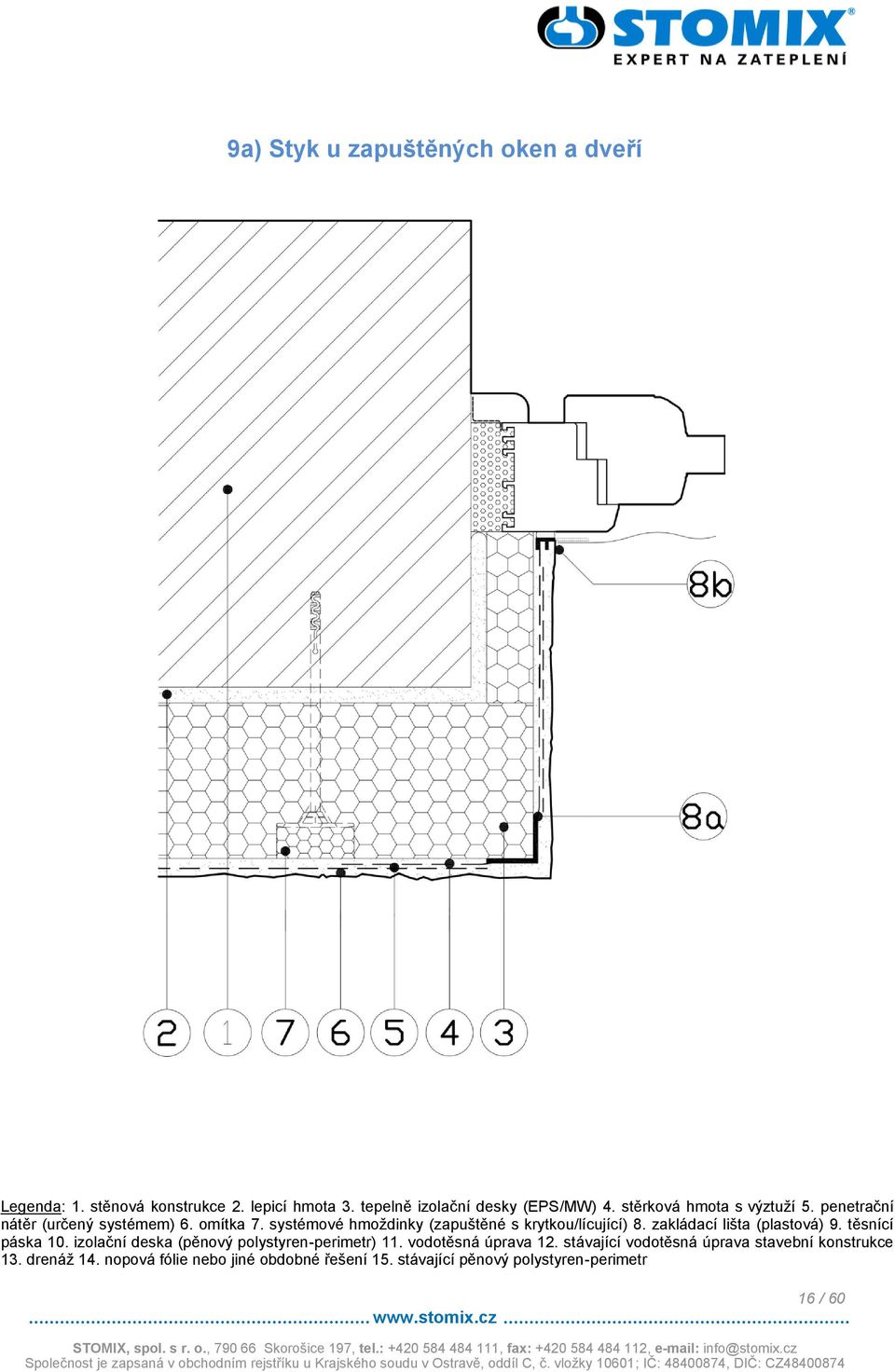

17 9a) Styk u zapuštěných oken a dveří nátěr (určený systémem) 6. omítka 7. systémové hmoždinky (zapuštěné s krytkou/lícující) 8. zakládací lišta (plastová) 9. těsnící páska 10. izolační deska (pěnový polystyren-perimetr) 11. vodotěsná úprava 12. stávající vodotěsná úprava stavební konstrukce 13. drenáž 14. nopová fólie nebo jiné obdobné řešení 15. stávající pěnový polystyren-perimetr 16 / 60
18 9b) Styk u oken a dveří lícovaných se zdivem nátěr (určený systémem) 6. omítka 7. systémové hmoždinky (zapuštěné s krytkou/lícující) 8a. rohová lišta 8b. okenní napojovací lišta 9. izolační materiál (přířez EPS) 17 / 60
19 9c) Styk ETICS s předsazenými okny a dveřmi nátěr (určený systémem) 6. omítka 7. systémové hmoždinky (zapuštěné s krytkou/lícující) 8a. rohová lišta 8b. okenní napojovací lišta 18 / 60
20 10a) Vertikální dilatační spára v ploše ETICS 10b) Vertikální dilatační spára v koutu ETICS nátěr (určený systémem) 6. omítka 7. systémové hmoždinky (zapuštěné s krytkou/lícující) 8. dilatační profil 19 / 60
21 11a) Napojení zateplení na zabudovanou schránku pro rolety a žaluzie nátěr (určený systémem) 6. omítka 7. systémové hmoždinky (zapuštěné s krytkou/lícující) 8a. okenní napojovací lišta 8b. rohová lišta s okapničkou 20 / 60
22 11b) Napojení zateplení na zabudovanou schránku pro rolety a žaluzie nátěr (určený systémem) 6. omítka 7. systémové hmoždinky (zapuštěné s krytkou/lícující) 8a. okenní napojovací lišta 8b. rohová lišta s okapničkou 21 / 60
23 12a) Napojení zateplení na teplou šikmou střechu nátěr (určený systémem) 6. omítka 7. systémové hmoždinky (zapuštěné s krytkou/lícující) 8. koncový profil 9. těsnící páska 22 / 60
24 12b) Napojení zateplení na zateplenou provětrávanou šikmou střechu Legenda: 1. stěnová konstrukce 2. lepicí hmota 3. tepelně izolační desky (EPS/MW) 4. stěrková hmota s výztuží 5. penetrační nátěr (určený systémem) 6. omítka 7. systémové hmoždinky (zapuštěné s krytkou/lícující) 8. střešní napojovací lišta 23 / 60
25 12c) Napojení zateplení na nezateplenou šikmou střechu nátěr (určený systémem) 6. omítka 7. systémové hmoždinky (zapuštěné s krytkou/lícující) 8. střešní napojovací lišta 24 / 60
26 13a) Kovový připojovací profil nátěr (určený systémem) 6. omítka 7. systémové hmoždinky (zapuštěné s krytkou/lícující) 8. kovový napojovací profil 9. stávající tepelná izolace 25 / 60
27 13b) Kovový připojovací profil nátěr (určený systémem) 6. omítka 7. systémové hmoždinky (zapuštěné s krytkou/lícující) 8. ukončovací profil 8b. kovový napojovací profil 8c. rozpěrný nýtek 9. stávající tepelná izolace 26 / 60
28 14) Zateplení atiky nátěr (určený systémem) 6. omítka 7. systémové hmoždinky (zapuštěné s krytkou/lícující) 8. ukončovací profil 9. těsnící páska 10. oplechování atiky 27 / 60
29 15) Napojení zateplení na vaznice Komponenty ETICS jsou v záložce Databáze komponentů ETICS na v sekci Dokumentace Legenda: 1. záklop 2. vaznice 3. tepelně izolační desky (EPS/MW) 4. těsnící páska 28 / 60
30 16a) Detail upevnění: stříška proti dešti nátěr (určený systémem) 6. omítka 7. systémové hmoždinky (zapuštěné s krytkou/lícující) 8a. upevňovací systém typ A 8b. upevňovací systém typ B 9. stříška 29 / 60
31 16b) Detail upevnění: dešťový svod přerušený tepelný most nátěr (určený systémem) 6. omítka 7. systémové hmoždinky (zapuštěné s krytkou/lícující) 8. instalační systém 9. dešťový svod 30 / 60
32 16c) Detail upevnění: vodicí kolejnička stínícího systému nátěr (určený systémem) 6. omítka 7. systémové hmoždinky (zapuštěné s krytkou/lícující) 8. instalační systém 9. vodící kolejnička stínícího systému 31 / 60
33 16d) Detail upevnění balkonového zábradlí nátěr (určený systémem) 6. omítka 7. systémové hmoždinky (zapuštěné s krytkou/lícující) 8. kotvení zábradlí 9. těsnící páska 10. zábradlí 32 / 60
34 18) Systémová hmoždinka zapuštěná/lícující 33 / 60
35 19) Protipožární řešení nadpraží nátěr (určený systémem) 6. omítka 7. systémové hmoždinky (zapuštěné s krytkou/lícující) 8. rohová lišta s okapničkou AFD 9. okenní začišťovací lišta A/ izolační pásek z minerální vlny min. tl. 20 mm 34 / 60
36 20) Protipožární řešení ostění nátěr (určený systémem) 6. omítka 7. systémové hmoždinky (zapuštěné s krytkou/lícující) 8. rohová lišta AFC 9. okenní začišťovací lišta A/ izolační pásek z minerální vlny min. tl. 20 mm 35 / 60
37 21) Protipožární řešení založení nátěr (určený systémem) 6. omítka 7. systémové hmoždinky (zapuštěné s krytkou/lícující) 8. zakládací lišta PVC Profesional 9. těsnící páska 10. izolační deska (pěnový polystyren-perimetr) 11. vodotěsná úprava 12. stávající vodotěsná úprava stavební konstrukce 13. drenáž 14. nopová fólie nebo jiné obdobné řešení 36 / 60

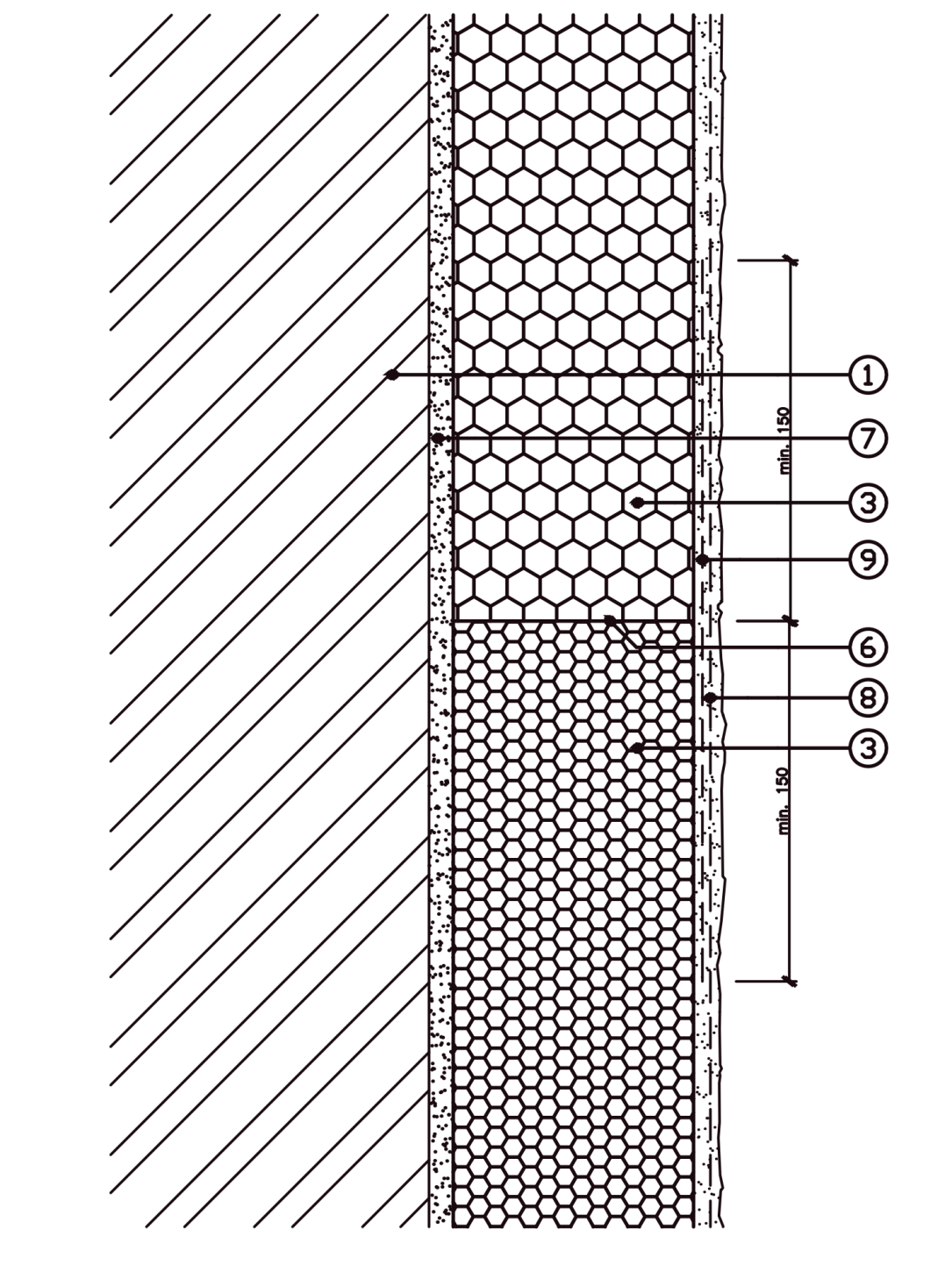

38 22) Rozhraní dvou ETICS lišících se pouze druhem tepelné izolace Legenda: 1. stavební konstrukce 3. tepelná izolace 6. rozhraní dvou druhů tepelné izolace 7. lepicí hmota 8. vnější souvrství ETICS (včetně skleněné síťoviny) 9. přídavná skleněná síťovina 37 / 60
39 23) Osazení nárožního profilu s okapničkou Legenda: 1. stavební konstrukce 3. tepelná izolace 7. lepicí hmota 8. vnější souvrství ETICS (včetně skleněné síťoviny) 17. nárožní lišta s okapničkou 38 / 60
40 24) ETICS na styku dvou panelů Legenda: 1. stavební konstrukce 3. tepelná izolace 5. polyuretanová pěna 7. lepicí hmota 8. vnější souvrství ETICS (včetně skleněné síťoviny) 39 / 60
41 25) Ukončení ETICS nad terénem Legenda: 1. stavební konstrukce 3. tepelná izolace 7. lepicí hmota 8. vnější souvrství ETICS (včetně skleněné síťoviny) 11. konečná povrchová úprava soklové části 18. zakládací lišta 40 / 60
42 26) Ukončení ETICS u podlahy lodžie na stávající konstrukci s celkovým zateplením Legenda: 1. stavební konstrukce 3. tepelná izolace 4. teplená izolace soklová deska 7. lepicí hmota 8. vnější souvrství ETICS (včetně skleněné síťoviny) 9. přídavná skleněná síťovina 10. konečná povrchová úprava 12. těsnicí páska 13. trvale pružný tmel 17. nárožní lišta s okapničkou 21. T-lišta 22. plastová ukončovací lišta 23. drenážní fólie 24. keramická dlažba 25. okapní profil 26. pásky BUTYL 27. rohová páska BUTYL FLEACE, 28. izolační spádové desky 41 / 60
43 27) ETICS v oblasti parapetu okna Legenda: 2. klempířské prvky 5. polyuretanová 20. parapetní lišta 42 / 60
44 TECHNICKÉ DETAILY PROVÁDĚNÍ BALKONŮ 43 / 60
45 28) Dilatace dlažby 44 / 60
46 29) Dilatace pro konstrukční dilatační spáry 45 / 60
47 30) Okap balkonového systému profi bez drenážní folie pomocí lišty H22 s odlomením pro plochy max. 1,5 x 6 m a dlažby tl. max. 8mm 46 / 60
48 31) Okap balkonového systému profi bez drenážní folie pomocí lišty H22 pro plochy max. 1,5 x 6 m a dlažby tl. 20 mm 47 / 60
49 32) Okap balkonového systému profi bez drenážní fólie pomocí lišty Difexx H14 pro plochy max. 1.5 x 6m 48 / 60
50 33) Okap balkonového systému profi bez drenážní fólie pomocí lišty Difexx H15 pro plochy max. 1.5 x 6m 49 / 60
51 34) Okap balkonového systému profi s drenážní folií pomocí lišty H22 50 / 60
52 35) Okap balkonového systému profi s drenážní fólií pomocí lišty Difexx H14 51 / 60
53 36) Okap balkonového systému profi s drenážní folií pomocí lišty Difexx H15 52 / 60
54 37) Okap balkonového systému profi s drenážní folií mezi lištami pomocí lišty Difexx H14 53 / 60
55 38) Okap balkonového systému profi s drenážní folií mezi lištami pomocí lišty Difexx H15 54 / 60
56 39) Prostupující prvek konstrukcí bez drenážní fólie 55 / 60
57 40) Prostupující prvek konstrukcí s drenážní fólií 56 / 60
58 41) Styk konstrukce balkonu s boční nezateplenou stěnou 57 / 60
59 42) Napojení na zateplenou stěnu balkonovým systémem PROFI bez drenážní fólie pro plochy max. 1.5 x 6m 58 / 60
60 43) Napojení na zateplenou stěnu balkonovým systémem PROFI s drenážní fólií 59 / 60
