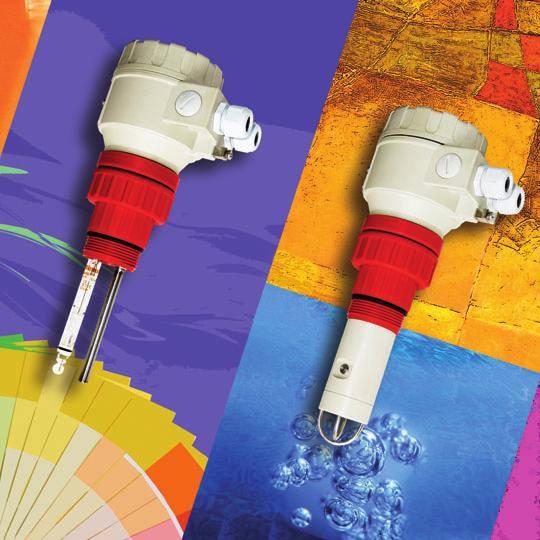

1 Analytické přístroje AnaCONT SNÍMAČE PRO ANALÝZU KAPALIN VAŠE H L A D I N A J E N A Š E P R O F E S E ANALYTICKÉ PŘÍSTROJE

2 V A Š E H L A D I N A J E AnaCONT kompkatní snímače PH, ORP a DO VLASTNOSTI Kompaktní a integrovaná verze Oddělené verze až do 0 m Měřící rozsah: ph: 0-, ORP: ±000 mv, DO: 0-0 ppm Široká nabídky elektrod a membrán pro různé aplikace Teplotní kompenzace FUNKCE VÝBĚR SENZORŮ ph elektrody Médium Čisté kapaliny Kapaliny s obsahem pevných částic Teplota max. ( C) Max. tlak (bar) 0 0, Min. vodivost (µs/cm) APLIKACE ČOV Úpravny vod Farmacie Potravinářství, nápoje Analýza vody Kontrola rozp. kyslíku ve vodě Bazény Analytické přístroje řady AnaCONT jsou určené pro měření ph, ORP a rozpuštěného kyslíku (DO) v průmyslových kapalinách. Měření ph: Kontinuálního měření kyselosti (ph<7) a zásaditosti (ph>7) lze docílit pomocí snímače AnaCONT a dle výsledných hodnot ovládat množství chemických příměsí a další technologické funkce. Princip spočívá v přesném měření elektrického potenciálu mezi měrnou elektrodou a referenční elektrodou, jehož výslekem je generované napětí, úměrné koncentraci vodíkových iontů. Toto napětí je poté zpracováno elektronikou přístroje. Hodnotu ph je však nutné kompenzovat na teplotu C, což umožňuje integrované teplotní čidlo. Výsledkem je přesná hodnota ph, generovaná na odpovídající hodnotu výstupního signálu. Dlouhodobá stabilita a přesnost měření vyžaduje pravidelnou kalibraci elektrod, pro kterou dodáváme odpovídající kalibrační roztoky (pufry). Měření ORP: Podobně jako je tomu u měření ph, je měření ORP založeno na elektrickém rozdílu mezi měrnou a referenční elektrodou. Oxidace, nebo redukce probíhá na platinovém povrchu elektrody. Redox potenciál je hodnota udávající množství oxidačních a redukčních látek v kapalině. Výsledné signály obou eletrod jsou zpracovány elektronikou, která je následně převádí na výstupní signál. Pro docílení požadovaných parametrů média je většinou nutné dle výslednách hodnot přidat, nebo odebrat redukční, či oxidační látky. Měření DO: Měření rozpuštěného kyslíku (Dissolved Oxygen) informuje o koncentraci rozpuštěného kyslíku v kapalině a to v hodnotách ppm, nebo mg/l. Senzor, tvořený membránou, je ponořen v kapalině a zajišťuje signál přímo úměrný hodnotě rozpuštěného kyslíku. Inteligentní elektronika poté signál zpracuje s ohledem na kompenzaci na C a vygeneruje výsledný signál. ORP elektrody Médium ph Montážní úhel Oblast použití - pitná voda, bazény 0 - pitná voda, bazény 0 - sklo max. užitková voda, galvanic užitková voda, ošetřená odpadní voda 00 / 00 C; / C - chemický průmysl 0 - polykarbonát max. 90 pitná voda, bazény ošetřená odpadní voda sklo max. 00 / 00 C; / C 00 - kaly, emulze Teplota max. ( C) Max. tlak (bar) 0 Zásuvný displej -0 ma, HART, relé výstup IP7 / IP stupeň krytí Ex verze Min. vodivost (µs/cm) Montážní úhel Oblast použití pitná voda, bazény 0 sklo max. pitná voda, bazény Čisté kapaliny 0 0 užitková voda 0 polykarbonát max. 90 pitná voda, bazény, ošetřená odpadní voda Kapaliny s obsahem 0 0 kaly, emulze sklo max. pevných částic 00 / 00 C; / C 00 kaly, emulze DO membrány x0g00ydo x0g00ydo DO membrána Oblast použití Rybí farmy, akvária. Kontrola množství rozpuštěného kyslíku v aktivačních nádržích ČOV. Kontrola stavu povrchových vod. Produkce pitné vody, monitoring řek a potoků, vodovodní řády, kontrola množství rozpuštěného kyslíku v aktiváčních nádržích ČOV, kontrola stavu povrchových vod. DO rozsah 0-0 ppm 0-0 ppm Pracovní teplota max. 0 C Pracovní tlak max. bar Min. rychlost průtoku média min. 0,0m/s / tloušťka membrány PTFE / µm PTFE / 0 µm

3 N A Š E P R O F E S E TECHNICKÁ DATA Obecné informace L P - ph snímač L R - ORP snímač L D - DO snímač Rozsah 0 ph ±000 mv 0 0 ppm v. 0 0 ppm Rezerva ±ph ±00 mv 0% Data o Rozlišení 0,0pH (vnitřní rozlišení 0,00 ph) mv (vnitřní rozlišení 0, mv) 0,0 ppm (vnitřní rozlišení 0,00 ppm) měření Linearita ±0,00 ph ±0, mv ±0,0 ppm Přesnost* 0.% z měřené hodnoty ± číslo ±0.0% / C 0.% z měřené hodnoty ± číslice ±0.0% / C Měřící cyklus 00 msec, na displeji: sec Měření teploty (polovodičový senzor) Rozsah: -0 0 C, Přesnost: ±0. C, Rozlišení: 0. C Charakteristika senzoru Krytí: korozivzdorná ocel (.7), připojení: SN Vstup senzoru Kombinovaná elektroda, galvanicky izolovaná, Vstupní impedance: >0 Ohm, připojení: SN Vstup DO membrány: Galvanicky izolovaný proudový vstup, 0.7V polarizační napětí, připojení: SN Napájení / Spotřeba V DC / mw 70 mw, galvanicky izolované s ochranou proti přepětí Analogový - 0 ma, (.9-0. ma), Rtmax = 00 Ohm galvanicky izolovaný, s ochranou proti přepětí (pouze pro komp aktní verze) Výstup Reléový SPDT: 0 V DC, A DC Displej SAP-00 LCD zásuvný displej, jednotky měření, bargraf (pouze pro komp aktní verze) Digitální komunikace HART protokol, doporučený rezistor min. 0 Ohm Pracovní teplota (závisí na tlaku)* PP krytí: -0 C +90 C, PVDF krytí: - C +00 C Tlak (absolutní)* s ph, nebo ORP elektrodou: MPa (0...0bar) při + C; s DO membránou: MPa (... bar) při + C Okolní teplota Hlíníkové krytí: -0 C +70 C, Plastové krytí: - C +70 C, S displejem: -0 C +70 C Těsnění PP krytí: EPDM, jiné krytí: FPM (V iton) Stupeň krytí Kompaktní verze: krytí senzoru: IP, krytí elektroniky: IP 7; Integrovaná verze: IP krytí elektroniky Kompaktní verze: plast (PBT), nebo lakovaná hliníková slitina, Integrovaná verze: stejně jako materiál krytí senzoru krytí senzoru Polypropylen (PP), KYNAR (PVDF) Kompaktní verze: xm0x, plastové průchodky pro kabel: Ø.. mm, nebo xm0x. kovové průchodky pro kabel: Ø7.. mm Elektrické připojení průřez: 0.. mm (doporučen je stíněný kabel), + x NPT /" s vnitřním závitem pro ochrannou trubku kabelů Integrovaná verze: x0. mm stíněný kabel, Ø mm x m st andard (až do délky 0m) Elektrická ochrana Třída III. (ochrana proti urázu elektrickým proudem) * Závisí na zvoleném typu sondy Dodatečná data pro verze s Ex certifikátem Ex značení ATEX II G Ex ia IIB T Ga Data jiskrové bezpečnosti Ex napájení, maximální zatížení Ci nf, Li 00 µh, Ui 0 V, Ii 0 ma, Pi W, Pro Ex snímač je nutné použít Ex ia zdroj! U 0 < 0 V, I 0 < 0 ma, P 0 < W, Napájecí napětí: V 0 V, Rt max = (Ut - V) / 0,0 A Pracovní teplota PP krytí: -0 C +70 C, PVDF krytí: - C +0 C; DO snímač: 0 C...+0 C Okolní teplota Hliníkové krytí: -0 C +70 C, Plastové krytí: -0 C +70 C, s displejem: -0 C +70 C AnaCONT V SYSTÉMU S PC Přístroj s komunikací HART lze připojit k PC pomocí převodníku UNICOMM HART-USB. Maximální počet připojených přístrojů je na jednu HART linku. Naměřené hodnoty lze vizualizovat, nebo je dále poslat do řídícího systému přes komunikaci HART. Doporučený software: konfigurační software Eview, nebo procesní vizualizační software NIVISION. HART ZAPOJENÍ Konektor pro měření proudové smyčky U Konektor pro displej (pouze u standardního provedení) C C - 0 ma výstup a napájení HART I AnaCONT V SYSTÉMU S MultiCONTem Řídící a vyhodnocovací jednota MultiCONT umožňuje kompletní nastavení funkcí snímačů a dále vizualizaci naměřených hodnot (koncentrace kyslíku, teplota aj.) Přenos informací lze provést komunikačními protokoly HART, nebo MODBUS. Kompletní vizualizaci měřícího procesu lze zajistit pomocí vizualizačního softwareu NIVISION. HART RS

4 MONTÁŽNÍ PŘÍSLUŠENSTVÍ Konstrukce kompaktních a integrovaných verzí jsou identické, takže veškeré příslušenství lze použít pro obě varianty. ODDĚLENÉ PROVEDENÍ Montážní příslušenství umožňuje zjednodušit náročnost instalace a uvedení přístroje do provozu. S použitím odděleného provedení s trubkou či kabelem, je možné situovat měřící a vyhodnocovací část přířstroje libovolně daleko od sebe. Elektronika LAA 0T KOMPAKTNÍ PROVEDENÍ INTEGROVANÉ PROVEDENÍ Hlavice + prodloužení kabelem LAK Závěsná měřící část + prodloužení kabelem + prodloužení trubkou Kompaktní provedení + prodloužení trubkou Závěsná měřící část + prodl. trubkou + posuvná smatice s přírubou LAF LAR Kompaktní provedení + prodloužení trubkou + posuvná matice s přírubou LAA 0 Závěsná měřící část + prodl. kabelem + prodl. trubkou + konzole pro uchycení na stěnu LAR LAF LAA 0K LAA 0 LAR LAA 0K Kompaktní provedení + prodloužení trubkou + konzole pro uchycení na stěnu Ochranná trubka pro senzor* Ochranná trubka slouží k ochraně elektrod před před mechanickým poškozením. Pro standardní Pro prodloužené verze verze LAP 0 LAP 0 * Pouze pro snímač ph a ORP

5 OBJEDNÁKOVÉ KÓDY (SENZORY, ROZTOKY) Aby bylo dosaženo spolehlivého a přesného měření, jsou k dispozici různé typy elektrod, membrán a roztoků pro jejich kalibraci a údržbu. Originální senzor (membrána, elektroda) má omezenou životnost a poté je nutné senzor vyměnit. Dalším důvodem výměny senzoru může být výrazná změna technologie. K údržbě a kalibraci senzorů jsou dodávaný speciální roztoky. PH ELEKTRODY Elektrody xpherseph - ph / 0 μs/cm / bar / 0 C xphedseph - ph / 0 μs/cm / bar / 0 C xphexseph - ph / 00 μs/cm / bar ( C); bar (00 C) xphephsph - ph / 0 μs/cm / bar / 00 C xphe0seph - ph / 0 μs/cm / 0, bar / 0 C xphesseph - ph / 0 μs/cm / bar / 0 C xphepseph - ph / 0 μs/cm / bar / 0 C xpheklsph - ph / 0 μs/cm / bar / 0 C Roztoky vpufph0mph vpufph0ph vpufph00ph vpuf7ph0mph vpuf7ph0ph vpuf7ph00ph vpuf0ph0ph vpuf0phph vpuf0ph0ph vtarkcl0ph vtarkcl0ph vtarkcl0ph vtiszoldph Název Kalibrační roztok ph / 0 ml Kalibrační roztok ph / 0 ml Kalibrační roztok ph / l Kalibrační roztok ph7 / 0 ml Kalibrační roztok ph7 / 0 ml Kalibrační roztok ph7 / l Kalibrační roztok ph0 / 0 ml Kalibrační roztok ph0 / 0 ml Kalibrační roztok ph0 / l Uskladňovací roztok KCl mol / 0 ml Uskladňovací roztok KCl mol / 0 ml Uskladňovací roztok KCl mol / l Čistící roztok / 0 ml ORP SENZORY Elektrody xorrherpseor 0 μs/cm / bar / 0 C xorrhexpseor 00 μs/cm / bar ( C); bar (00 C) xorrheptseor 0 μs/cm / bar / 0 C xorrhespseor 0 μs/cm / bar / 0 C xorrheppseor 0 μs/cm / bar / 0 C xorrheklseor 0 μs/cm / bar / 0 C Elektrody vpuf0mor vpuf0or vpuf00or vpuf00mor vpuf000or vtarkcl0ph vtarkcl0ph vtarkcl0ph vtiszoldph Název Kalibrační roztok ORP mv / 0 ml Kalibrační roztok ORP mv / 0 ml Kalibrační roztok ORP mv / l Kalibrační roztok ORP 0 mv / 0 ml Kalibrační roztok ORP 0 mv / l Uskladňovací roztok KCl mol / 0 ml Uskladňovací roztok KCl mol / 0 ml Uskladňovací roztok KCl mol / l Čistící roztok / 0 ml DO SENZORY Membrány x0g00ydo 0-0 ppm x0g00ydo 0-0 ppm

6 VŠECHNY KOMBINACE JSOU MOžNÉ) AnaCONT snímače pro analýzu kapalin AnaCONT L - Kompaktní Měření E Kompaktní + displej G Integrované P Krytí ph P Plast Proc. připojení / ORP R Hliník BSP ½" / PP OD D ORP elektrody 0 ma 0 ma / HART BSP ½" / PVDF 0 ma / Ex NPT ½" / PP 0 ma / HART / Ex NPT ½" / PVDF 0 ma / Relé R 0 ma / HART / Relé H Senzory ph elektrody Výstup / Ex DO membrány xpherseph xorrherpseor x0g00ydo / 0ppm xphedseph xorrhexpseor x0g00ydo / 0ppm xphexseph xorrheptseor xphephsph xorrhespseor xphe0seph xorrheppseor xphesseph xorrheklseor xphepseph 7 xpheklseph Objednákový kód Ex verze be měl končit slovem Ex. PŘÍSLUŠENSTVÍ Displej: SAP-00 y prodloužení LA - Délka prodloužení Trubkou R PP 0 0m 0m 0 Kabelem K PVDF m 0, m m 0, m m 0, m m 0, m m 0, m m 0, m 7 7m 0,7 m 7 m 0, m 9 9m 0,9 m 9 A 0 m Trubkou pro oddělené uchycení F Kabeláž a svorky jsou zahrnuty. Svorky jsou zahrnuté v kabelovém setu. Kabeláž a svorky nejsou zahrnuty! LAKpro prodloužení trubkou pro oddělené uchycení je nutné objednat zvláš t. (L + vzdálenost mezi místem instalce a hlavicí s elektronikou) Prodloužení trubkou je možné až do m, prodloužení kabelem až do 0m Posuvná matice Ochranná trubka LAA 0 LAP HART modem : UNICOMM SAK-0 0 Proc. připojení / DN0 PN / PP PP DN00 PN / PP PVDF DN PN / PP DN0 PN / PP DN00 PN / PP Konzole pro uchycení na stěnu 00 mm (pro prodloužené verze) K Konzole pro uchycení na stěnu 00 mm (pro standardní verze) T NIVELCO PROCESS CONTROL CO. H - 0 B U D A P E S T, D U G O N I C S U.. T E L. : ( - ) FA X : ( - ) sales@nivelco.com Rozměr BSP ½" (vnitřní závit) pro prodloužené verze BSP " (vnější závit) pro standardní verze Ex oddělovač: UNICONT PGK-0 Ex MICROWELL spol., s r.o. SNP 0/, 97 00, Šaľa TEL.:(+) 770 7, microwell@microwell.sk Společnost Nivelco Process Control Co. si rezervuje právo měnit technická data bez předchozího upozornění! le0sc00b OBJ. KÓDY (NE
