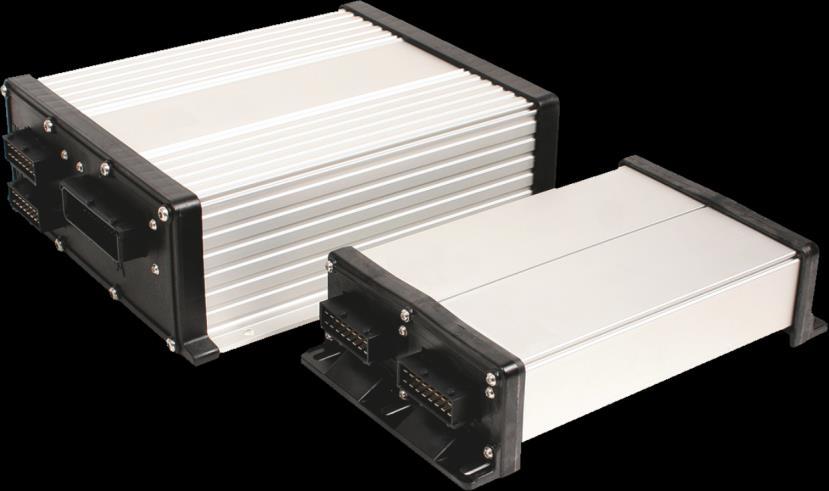

1 Uživatelská Příručka SPRAYER-Controller MAXI a MIDI 3.0 Stav: V CS Přečtěte si tento návod k obsluze a dodržujte jej. Uchovejte tento návod k obsluze k budoucímu použití.

2 Impressum Dokument Autorská práva Uživatelská Příručka Produkt: SPRAYER-Controller MAXI a MIDI 3.0 Číslo dokumentu: CS Od verze softwaru: 7.5s Původní jazyk: němčina Müller-Elektronik GmbH & Co.KG Franz-Kleine-Straße Salzkotten Německo Tel: ++49 (0) 5258 / Telefax: ++49 (0) 5258 / info@mueller-elektronik.de Webová stránka:

3 Obsah Obsah 1 Pro vaši bezpečnost Základní bezpečnostní informace Struktura a význam výstrah Struktura a význam varovných hlášení Požadavky na uživatele Používání v souladu s určením Likvidace Bezpečnostní štít pro postřikovač Bezpečnostní nálepky na produktu Prohlášení o shodě ES 10 2 O tomto návodu k obsluze Cílová skupina tohoto návodu k obsluze Rozsah platnosti Vyobrazení v tomto návodu k obsluze Struktura návodu k manipulaci Struktura odkazů 12 3 Popis produktu Typový štítek Zjištění verze softwaru 13 4 Montáž a instalace Přehledy systému Hlavní systém - MAXI Hlavní systém - MIDI Rozšíření: DISTANCE-Control II Rozšíření: TANK-Control II Rozšíření: EDS Pokyny pro bezpečnou montáž Připojení jobrechneru na ISOBUS 20 5 Základy obsluhy Zapnutí a vypnutí jobrechneru První uvedení do provozu Jobrechner v nabídce terminálu Struktura obrazovky Pracovní obrazovka Oblast Postřiková data Oblast zobrazení ramen Symboly vedle obrazu stroje Symboly na obrazu stroje CS V

4 Obsah 5.5 Ovládací zařízení 30 6 Ovládání jobrechneru na poli Plnění nádrže Plnění nádrže ručně a bez přídavných systémů Naplňovat nádrž se systémem TANK-Control Naplňování nádrže se systémem TANK-Control a funkcí Stop naplňování Ovládání ramen Zvednutí a snížení ramen Zamknutí ramen Sklopení a vyklopení ramen Zvednutí a snížení výložníku ramen (uvedení do úhlu) Naklonění ramen Zrcadlové naklonění ramen při otáčení Zapnutí postřiku Regulace rozprašovaného množství Regulace dávky v ručním režimu Použití automatického režimu 43 Zadání požadované hodnoty Vypnutí postřiku Ovládání sekcí Ošetření hnízd plevele Aktivace režimu ošetřování hnízd Dokumentace výsledků práce Ovládání joysticku ME Režim náhledu pro joystick ME Shlédnutí obsazení joysticku Ovládání pěnového značkovače Ovládání doplňkových funkcí Regulace velikosti kapek pomocí systému AIRTEC Zapnutí a vypnutí kompresoru stlačeného vzduchu Systém AIRTEC v automatickém režimu Systém AIRTEC v ručním režimu 52 7 Nakonfigurování jobrechneru Nakonfigurování ovládacích zařízení Přehled konfiguračních kroků Zadání parametrů polního postřikovače Nakonfigurování komunikace s terminálem (Condensed Work State) Kalibrace průtokoměru Kalibrace průtokoměru pomocí obsahu nádrže Kalibrace průtokoměru metodou trysky Ruční zadání počtu impulsů na litr pro průtokoměr Výběr a konfigurace snímače rychlosti Výběr zdroje rychlosti Kalibrace snímače rychlosti 100-metrovou metodou 63 4 V CS

5 Obsah Nakonfigurování senzoru couvání Funkce simulovaná rychlost Konfigurace sekcí Zadání počtu trysek na sekci Trvalé vypnutí sekce Trvalé vypínání sekce přes senzor Prodleva systému při spínání sekcí Konfigurace trysek u postřikovačů s regulací senzoru tlaku Asistent trysek Kalibrace trysek Krajní trysky Konfigurace krajních trysek Ovládání krajních trysek Režim Vario a volby konfigurace sdružených trysek Před nákupem trysek kontrola možného rozprašovaného množství Režim Vario automatická výměna trysek Režim Výběr ruční výměna trysek Konfigurace trysek u nosičů sdružených trysek 78 Výběr druhu trysky 78 Kalibrace trysek Nastavení velikosti kapek Deaktivace trysek 80 Globální deaktivace trysek 80 Vyloučení trysek z režimu Vario Aktivace sdružených trysek Konfigurace systému Airtec Zadání geometrie postřikovače Kalibrace senzorů pro zrcadlové naklonění ramen Postřikovač se dvěma okruhy a jobrechnery Identifikování jobrechneru Geometrie postřikovačů se dvěma jobrechnery Konfigurace jednotek 85 8 TRAIL-Control Konfigurace systému Trail Control Úprava konfigurace podle traktoru Kalibrace systému Trail-Control 89 Naučení středové polohy a koncových dorazů 90 Kalibrace hydrauliky proporčního ventilu Konfigurace automatického vystředění 92 Vystředění při překročení maximální rychlosti 93 Vystředění při změně na ruční režim 93 Vystředění při aktivaci symbolu vystředění Konfigurace automatismů při couvání 94 Reakce na signál couvání v ručním režimu 94 Reakce na signál couvání v automatickém režimu TRAIL-Control - používání řízení ojí a otočným čepem Řízení připojeného zařízení CS V

6 Obsah Řízení v automatickém režimu 96 Řízení v ručním režimu 97 Řízení připojeného zařízení proti svahu Příprava systému TRAIL-Control na jízdu po komunikaci 99 Zamknutí systému Trail-Control Couvání Výstražná hlášení Historie V V CS

7 Pro vaši bezpečnost Základní bezpečnostní informace Pro vaši bezpečnost Základní bezpečnostní informace Obsluha Při práci vždy dodržujte tyto pokyny: Než opustíte kabinu vozidla, zajistěte deaktivaci všech automatických mechanismů nebo aktivaci manuálního režimu. Pokud jsou nainstalovány, deaktivujte zejména tyto systémy: TRAIL-Control DISTANCE-Control Držte děti v bezpečné vzdálenosti od taženého stroje a od pracovního počítače. Pečlivě prostudujte a dodržujte všechny bezpečnostní pokyny uvedené v tomto návodu k obsluze a v návodu k obsluze polního postřikovače. Dodržujte všechny příslušné bezpečnostní předpisy. Dodržujte všechna všeobecně uznávaná bezpečností, průmyslová, lékařská a silniční pravidla. Při testování polního postřikovače používejte vždy čistou vodu. Při zkouškách a kalibraci systémů nepoužívejte jedovaté postřikové přípravky. Údržba a opravy Udržujte systém ve funkčním stavu. Dodržujte přitom tyto pokyny: Neprovádějte na produktu žádné nedovolené změny. Nedovolené změny nebo nedovolené používání může omezit provoz či bezpečnost a ovlivnit délku životnosti nebo funkci produktu. Nedovolené změny jsou všechny změny, které nejsou popsány v dokumentaci produktu. Neodstraňujte z výrobku žádné bezpečnostní mechanismy nebo nálepky. Před nabíjením akumulátoru traktoru přerušte vždy spojení mezi pracovním počítačem a traktorem. Předtím, než začnete svářet na traktoru nebo na připojeném stroji, vždy odpojte přívod proudu k jobrechneru. Jobrechner ani kabeláž nesmíte opravovat. Nepovolené pokusy o opravu se nemusí zdařit a mohou vést k nesprávnému fungování. Používejte výhradně originální příslušenství a náhradní díly. 1.2 Struktura a význam výstrah Všechna bezpečnostní opatření, která najdete v tomto návodu k obsluze, se tvoří podle následujícího vzoru: CS V

8 1 Pro vaši bezpečnost Struktura a význam varovných hlášení VAROVÁNÍ Toto signální slovo označuje střední riziko ohrožení, které může mít za následek smrt či těžké ublížení na zdraví, pokud mu nezabráníte. POZOR Toto signální slovo označuje rizika, která mohou mít za následek lehká nebo středně těžká tělesná zranění, pokud jim nezabráníte. UPOZORNĚNÍ Toto signální slovo označuje rizika, která mohou mít za následek věcné škody, pokud jim nezabráníte. Existují činnosti, které musí být provedeny v několika krocích. Pokud je jeden z těchto kroků rizikový, zobrazí se bezpečnostní opatření přímo u návodu k manipulaci. Tato bezpečnostní opatření stojí vždy přímo před rizikovým krokem činnosti a jsou vyznačena tučným písmem a odpovídajícím signálním slovem. Příklad 1. UPOZORNĚNÍ! Toto je upozornění. Varuje Vás před rizikem, které vzniká při následujícím kroku. 2. Riskantní krok. 1.3 Účel Zobrazení Struktura a význam varovných hlášení Při práci se může stát, že se zobrazí alarmové hlášení. Účelem alarmových hlášení je: Varovat varují obsluhu, když momentální stav postřikovače může vést k nebezpečné situaci. Informovat informují obsluhu, že momentální stav postřikovače nebo konfigurace není v pořádku a může vést k provozním závadám. Na následujícím obrázku je zobrazeno složení alarmového hlášení: Složení alarmového hlášení 8 V CS

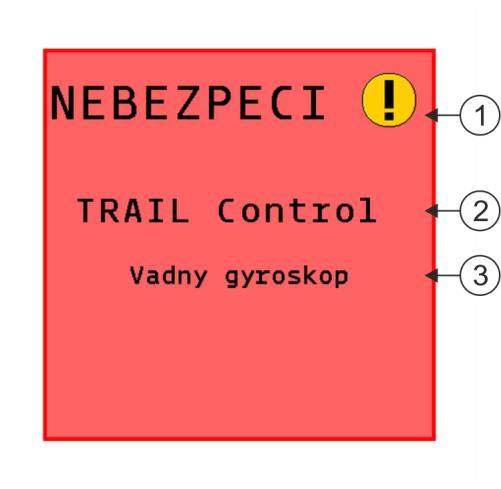

9 Pro vaši bezpečnost Požadavky na uživatele 1 Typ alarmu Označení komponenty, která způsobila alarm Popis problému a nápověda Přesnou příčinu alarmového hlášení a možný postup k odstranění závady se dozvíte v kapitole Varovná hlášení-alarmy Požadavky na uživatele Naučte se obsluhovat produkt podle předpisů. Produkt nesmí obsluhovat nikdo, kdo si předtím nepřečetl návod k obsluze. Pečlivě si přečtěte a dodržujte všechna bezpečnostní opatření a výstrahy uvedené v návodu k obsluze a v návodech pro připojené stroje a zařízení. Pokud se Vám v návodu zdá být něco nesrozumitelného, kontaktujte svého prodejce nebo nás. Zákaznická podpora společnosti Müller-Elektronik Vám ráda dále pomůže. Používání v souladu s určením Pracovní počítač slouží řízení polních postřikovačů v zemědělství. Výrobce nenese odpovědnost jakoukoliv jinou instalaci nebo použití. Mezi použití k určenému účelu patří také dodržení podmínek provozu a oprav, určených výrobcem. Výrobce neručí za žádné věcné škody či zranění, vzniklé nedodržením těchto pokynů. Všechna rizika za použití, které není v souladu s určeným účelem, nese pouze uživatel. Musí být dodrženy příslušné bezpečnostní předpisy, stejně jako další všeobecně uznávaná bezpečností, průmyslová, lékařská a silniční pravidla. Výrobce neručí za neoprávněné změny zařízení. 1.6 Likvidace Po použití zlikvidujte tento produkt v souladu se zákony EU o likvidaci elektronického odpadu, které platí ve Vašem státě. 1.7 Bezpečnostní štít pro postřikovač Pokud je postřikovač vybaven řízením oje nebo otočným čepem nápravy, je třeba každou osobu, ke které se postřikovač blíží, varovat před možnými riziky. Za tímto účelem jsme poskytli bezpečnostní štít. 1. Nalepte bezpečnostní štít na vhodné místo. Při lepení bezpečnostních štítů dodržujte tyto body: Bezpečnostní štíty je třeba lepit na viditelné místo, aby je každá osoba, která se blíží do nebezpečného prostoru, jasně viděla. Pokud se lze do nebezpečného prostoru stroje dostat z více míst, nalepte bezpečnostní štít na každé takové místo stroje. Kontrolujte pravidelně čitelnost a kompletnost všech bezpečnostních štítů. Vyměňujte poškozené nebo nečitelné štíty za nové CS V

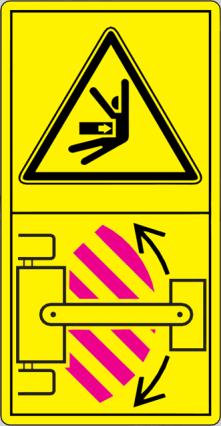

10 1 Pro vaši bezpečnost Bezpečnostní nálepky na produktu Bezpečnostní štít Kam nalepit Význam V blízkosti místa zlomu, mezi traktor a připojené zařízení Během provozu se nezdržujte v prostoru zlomu. 1.8 Bezpečnostní nálepky na produktu Nálepka na jobrechneru Nečistěte vysokotlakým čističem. 1.9 Prohlášení o shodě ES Tímto prohlašujeme, že níže označené zařízení splňuje svojí koncepcí a provedením a rovněž naším provedením tohoto zařízení při uvádění na trh základní požadavky na bezpečnost a ochranu zdraví podle směrnice ES č. 2004/108/ES. V případě námi neschválené úpravy zařízení pozbývá toto prohlášení platnosti. Označení produktu: ME_RE ECU-MAXI 3.0 Číslo artiklu: , Použité harmonizované normy: EN ISO 14982:2009 (směrnice EMK 2004/108/ES) Označení produktu: ME_RE ECU-MIDI 3.0 Číslo artiklu: Varianty se stejným provedením: , , , , , , , , , , , Použité harmonizované normy: EN ISO 14982:2009 (směrnice EMK 2004/108/ES) 10 V CS

11 O tomto návodu k obsluze Cílová skupina tohoto návodu k obsluze O tomto návodu k obsluze Cílová skupina tohoto návodu k obsluze Tento dokument je určen pro obsluhu postřikovačů, které jsou vybaveny systémem SPRAYER- Controller MAXI 3.0 ve standardní konfiguraci. Z příručky se dozvíte: co znamenají symboly na obrazovce; na kterých místech aplikace naleznete nastavení relevantní pro danou funkci; jak nakonfigurovat aplikaci; jak nakalibrovat komponenty, které je třeba kalibrovat. Uživatelská příručka neobjasňuje, jak obsluhovat postřikovač. Nenahrazuje příručku výrobce postřikovače Rozsah platnosti Tento návod k obsluze platí pro následující výrobek: SPRAYER-Controller MAXI nebo MIDI 3.0. Verze softwaru: 7.5s Vyobrazení v tomto návodu k obsluze Zobrazení softwarových rozhraní slouží jako reference. Pomůže vám s orientací na obrazovkách softwaru. Informace uvedené na obrazovce závisí na řadě faktorů: na typu postřikovače, na konfiguraci postřikovače, na stavu postřikovače. Možné rozdíly: Postřikovač má na terminálu jiné barvy, než jak je uvedeno v návodu. Jiná barva pozadí. Symboly popsané v návodu jsou zobrazeny na obrazovce na jiném místě. Ne každá popsaná funkce je v systému k dispozici. Návod byl sepsán za účelem ovládání jobrechneru na terminálech od společnosti Müller Elektronik. Pokud budete jobrechner ovládat s jinými terminály ISOBUS, mohou se vzhled obrazovky a zobrazené informace lišit od informací uvedených na obrázcích v tomto návodu k obsluze. 2.4 Struktura návodu k manipulaci Návod k manipulaci Vám krok po kroku vysvětlí, jak máte vykonávat určité práce pomocí daného produktu. V tomto návodu k obsluze jsme k označení návodu k manipulaci použili následující symboly: Způsob zobrazení 1. Význam Činnosti, které musíte vykonat jednu po druhé CS V

12 2 O tomto návodu k obsluze Struktura odkazů Způsob zobrazení Význam Výsledek činnosti. To se stane, když provedete činnost. Výsledek návodu k manipulaci. Toto se stane, pokud dodržíte všechny kroky. Předpoklady. Pokud jsou uvedeny předpoklady, musíte je splnit, než začnete s činností. 2.5 Struktura odkazů Pokud jsou v tomto návodu k obsluze odkazy, vypadají vždy následovně: Příklad odkazu: [ 12] Odkaz poznáte podle hranatých závorek a šipky. Číslo za šipkou udává, na které stránce začíná kapitola, v jejímž čtení můžete pokračovat. 12 V CS

13 Popis produktu Typový štítek Popis produktu Typový štítek Možné zkratky na typovém štítku Zkratka Význam Zákaznické číslo Pokud byl produkt zhotoven pro výrobce zemědělských strojů, objeví se zde číslo produktu tohoto výrobce zemědělských strojů. Verze hardwaru Číslo výrobku u spol. Müller-Elektronik Provozní napětí Produkt smí být napojen jen na napětí v tomto rozsahu. Verze softwaru Sériové číslo 3.2 Zjištění verze softwaru Verzi softwaru zjistíte takto: 1. Běžte na obrazovku Data stroje : > > > 2. Zadejte uživatelské heslo: Stiskněte. Verze softwaru je uvedena na řádku Soft: CS V

14 4 Montáž a instalace Přehledy systému Montáž a instalace Přehledy systému V závislosti na tom, jaký jobrechner se používá jako základní počítač hlavního systému, a na osazených doplňkových komponentech může mít celkový systém různou velikost. Příklad: MAXI 3.0 jako hlavní jobrechner 14 V CS

15 Montáž a instalace Přehledy systému 4 Příklad: MIDI 3.0 jako hlavní jobrechner Hlavní systém - MAXI Systém je rozšířitelný. V základní variantě zahrnuje jobrechner, který je připojen k rozdělovači signálu a zásuvce ISOBUS pro zařízení traktoru CS V

16 4 Montáž a instalace Přehledy systému Hlavní systém ve variantě MAXI 3.0 ISOBUS-Jobrechner SPRAYER-Controller MAXI 3.0 Připojovací kabel jobrechneru k ISOBUS Připojení do zásuvky ISOBUS zařízení Vodní a protiprachová krytka. Jiné připojení zařízení při rozšíření. Rozdělovač signálu C Rozdělovač signálu B Rozdělovač signálu A Délka kabelu artiklové číslo: 1 m ,5 m m ,5 m ,5 m ,5 m m m V závislosti na modelu postřikovače V závislosti na modelu postřikovače V závislosti na modelu postřikovače Rozšíření systému Systém lze rozšířit o další komponenty. U každého rozšíření se k hlavnímu systému připojuje další jobrechner s kabelovým svazkem a rozdělovačem signálu. V následujících kapitolách naleznete jednotlivé přehledy systému Hlavní systém - MIDI Systém je rozšířitelný. V základní variantě zahrnuje jeden až tři jobrechnery. První jobrechner se připojuje do zásuvky ISOBUS zařízení traktoru. 16 V CS

17 Montáž a instalace Přehledy systému 4 Hlavní systém ve variantě MIDI 3.0 Připojovací kabel jobrechneru k ISOBUS Připojení do zásuvky ISOBUS zařízení Délka kabelu artiklové číslo: 1 m ,5 m m ,5 m Propojovací kabel 0,3 m ,5 m ,2 m m Vodní a protiprachová krytka nebo zakončovací odpor. Jiné připojení zařízení při rozšíření. ECU-MIDI - Master ECU-MIDI - Slave ,5 m ,5 m m m ,5 m m m m Zakončovací odpor je dodáván spolu s jobrechnerem master a není jej třeba objednávat samostatně. ECU-MIDI - Slave Jobrechnery slave se liší softwarem a konfigurací. Hardware je stejný. Koncepce řešení kabeláže Abyste se vyvarovali poklesu napětí, montujte jobrechnery vždy v blízkosti jejich spotřebičů (zejména akčních členů) CS V

18 4 Montáž a instalace Přehledy systému Rozšíření: DISTANCE-Control II DISTANCE-Control II Připojení k ECU-MAXI 3.0 nebo poslednímu jobrechneru ECU-MIDI. Ukončovací konektor. Jinak přípojka dalších periférií. Rozdělovač signálu Délka kabelu artiklové číslo: 0,3 m m ,5 m ,2 m ,5 m Zakončovací odpor je dodáván spolu s jobrechnerem master a není jej třeba objednávat samostatně. Číslo artiklu: Jobrechner V CS

19 Montáž a instalace Přehledy systému Rozšíření: TANK-Control II TANK-Control II Připojení k hlavnímu systému nebo rozšíření, s možností připojení dalších zařízení při rozšíření. Připojení k hlavnímu systému nebo rozšíření systému Délka kabelu artiklové číslo: 1 m m Ovládací zařízení a počítač TANK-Control II Rozdělovač signálu Připojení pro čidlo hladiny 1 Připojení pro čidlo hladiny Rozšíření: EDS Elektrická přípojka EDS komponent CS V

20 4 Montáž a instalace Pokyny pro bezpečnou montáž Kabel pro připojení k hlavnímu systému nebo periferii. Komunikační modul EDS Délka kabelu artiklové číslo: 0,3 m ,5 m ,2 m ,5 m m Přípojka ke sběrnici EDS Moduly EDS Ukončovací konektor Je dodán spolu s komunikačním modulem EDS Pokyny pro bezpečnou montáž K zajištění ochrany systémových komponentů před poškozením dodržujte při montáži níže uvedené pokyny: Namontujte jobrechner na místo, na kterém je chráněn před nečistotami. Tím zabráníte nechtěnému čištění jobrechneru vysokotlakým čističem ze strany provozovatele stroje. V namontované poloze musí konektor a membrána pro vyrovnání tlaku směřovat na bok. Ukotvěte vodivě jobrechner pomocí čtyř kotevních šroubů k podvozku postřikovače. V případě nesprávné montáže mohou ESD výboje vést k narušení správného fungování. Všechny nepoužité přípojky a konektory je nutné chránit před prachem vhodnou prachovou krytkou. Všechny konektory musí po uzavření těsnit. Díky tomu budou vodotěsné. Nepoužívejte systém, jehož části jsou poškozeny. Poškozené části systému mohou vést k nesprávnému fungování a způsobit zranění. Vyměňte nebo pokud možno opravte poškozené komponenty. Používejte výhradně originální komponenty od společnosti Müller-Elektronik. Připojení jobrechneru na ISOBUS K připojení jobrechneru k napájení a terminálu ISOBUS je nutné připojit kabel ISOBUS k přípojce ISOBUS na traktoru. Takto připojíte jobrechner na ISOBUS: 1. Uchopte kabel ISOBUS jobrechneru. 2. Odšroubujte prachovou krytku. 3. Zastrčte konektor ISOBUS do přípojky ISOBUS na traktoru. 20 V CS

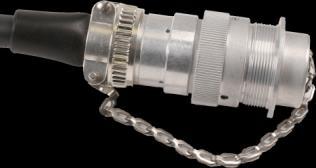

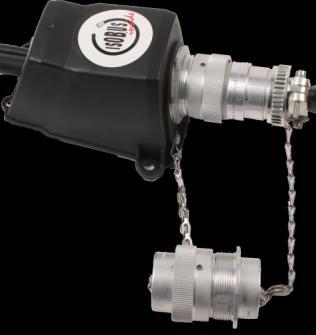

21 Montáž a instalace Připojení jobrechneru na ISOBUS 4 4. Zacvakněte konektor. U základního vybavení od společnosti Müller Elektronik otáčejte konektorem ve směru hodinových ručiček. U jiného základního vybavení ISOBUS postupujte v závislosti na modelu zařízení. Konektor pevně sedí. 5. Sešroubujte k sobě prachovou krytku konektoru a zdířku. 6. Po skončení práce je rozpojte a otáčejte dále prachovou krytkou CS V

22 5 Základy obsluhy Zapnutí a vypnutí jobrechneru Základy obsluhy Zapnutí a vypnutí jobrechneru Pracovní počítač zapnete následujícím postupem: 1. Začněte napájet jobrechner. Přitom máte tyto možnosti: a) U traktorů ISOBUS: Zapněte zapalovacím klíčem traktor. b) U traktorů bez ISOBUS: Zapněte terminál. 2. Začne blikat ukazatel LED na joysticku ME. Zapnuli jste jobrechner. Pracovní počítač vypnete následujícím postupem: 1. Přerušte přívod proudu k jobrechneru. Přitom máte tyto možnosti: a) U traktorů ISOBUS: Vypněte zapalovacím klíčem traktor. b) U traktorů bez ISOBUS: Vypněte terminál. c) U všech traktorů: Vytáhněte kabel mezi traktorem a postřikovačem ze zdířky. 2. Vyčkejte, dokud nepřestane blikat ukazatel LED na joysticku ME. Vypnuli jste jobrechner. 5.2 První uvedení do provozu Když byl pracovní počítač namontován, nainstalován a připojen k terminálu, může ho uvést poprvé do provozu. Jobrechner je připojen k systému ISOBUS. Terminál ISOBUS je připojen k základnímu vybavení ISOBUS. 1. Zapněte jobrechner. [ 22] 2. Zapněte terminál. 3. Na terminálech od společnosti Müller Elektronik otevřete nabídku. Na jiných terminálech se jobrechner ISOBUS spouští na jiné obrazovce. Načte se aplikace. Při prvním uvádění do provozu to může trvat i několik minut, protože se na terminál budou kopírovat všechny snímky a texty (tzv. object pool). 4. Vyčkejte, dokud se nezobrazí stavová lišta Otevřete aplikaci jobrechneru. Zobrazí se pracovní obrazovka jobrechneru. [ 23] 5.3 Jobrechner v nabídce terminálu U terminálů od společnosti Müller Elektronik se jobrechner přihlásí v aplikaci nabídka. Symbol aplikace se může lišit v závislosti na terminálu a modelu postřikovače. Zpravidla bude symbol vypadat zhruba takto: Symbol aplikace v nabídce terminálu TOUCH V CS

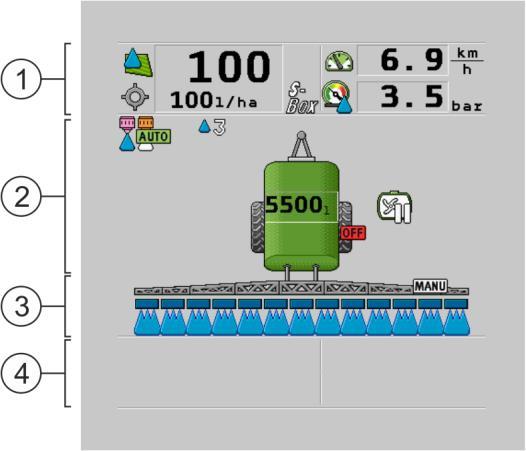

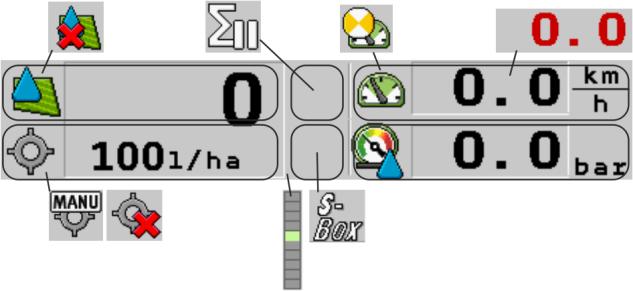

23 Základy obsluhy Struktura obrazovky Struktura obrazovky Pracovní obrazovka Pracovní obrazovka se zobrazí vždy při práci a informuje o stavu postřikovače. Pracovní obrazovka je rozdělena do více částí. V každé části mohou být zobrazeny informace o určitých tématech. Výrobce postřikovače může tyto jednotlivé části v rámci konfigurování jobrechneru pro konkrétní model postřikovače změnit. Proto je na následujícím snímku znázorněn jen přehled ve standardní verzi. Části pracovní obrazovky Část dat postřikování Symboly na obrazu stroje Část ramena Symboly vedle obrazu stroje V následujících kapitolách se dovíte, které informace se v těchto oblastech zobrazují. Funkční symboly na pracovní obrazovce Vedle pracovní obrazovky jsou zobrazeny funkční symboly, prostřednictvím kterých realizujete jednotlivé funkce. Jejich poloha a ovládání závisí na typu terminálu ISOBUS. V níže uvedené tabulce vidíte význam funkčních symbolů na pracovní obrazovce. Funkční symbol Funkce Otevře obrazovku Vysledky. Otevře obrazovku Data stroje. Otevře obrazovku Plneni. Otevře obrazovku Otev./zavir. ramen CS V

24 5 Základy obsluhy Struktura obrazovky Funkční symbol Funkce Mění mezi ruční a automatickou regulací vystřikovaného množství. Otevře obrazovku s doplňkovou funkcí. Spustí a vypne řízení oje (nebo řízení otočného čepu nápravy). Mění mezi dvěma rovinami symbolů. Zobrazí další stranu s funkčními symboly Oblast Postřiková data V této oblasti se zobrazují následující informace: Symboly Vybrané symboly v části dat postřikování Podle konfigurace se mohou objevit následující symboly: Symbol Význam Vystřikované množství se reguluje automaticky. Vedle něj je zobrazena skutečná hodnota (aktuální vystřikované množství). Bez průtoku. Nelze otevřít hlavní ventil, protože není splněn předpoklad: - rychlost je nižší než Vypnout postrik. - pod [ 55] - stav sekcí - Cilo. hodnota není splnitelná - SECTION-Control ukončil vystřikování Vystřikované množství se reguluje automaticky. Vedle se zobrazí skutečná hodnota. Viz: Používání automatického režimu [ 43] Vystřikované množství se reguluje ručně. 24 V CS

25 Základy obsluhy Struktura obrazovky 5 Symbol Význam Viz: Regulace dávky v ručním režimu [ 42] Sloupcový graf se zobrazí jen v případě, že se v automatickém režimu změní požadovaná hodnota pomocí klávesy +10 % a -10 %. Zobrazí odchylku od původní požadované hodnoty. Automatický režim je deaktivován. Průtok není regulován. Aktuální rychlost je nižší než parametr Vypnout regulaci pod [ 55] a vyšší než Vypnout postrik. - pod [ 55] Požadovaná hodnota se zadává z externího zdroje: aplikace Task Controller, aplikační mapy, externího senzoru atd. Viz: Zadání požadované hodnoty [ 44] - Při přenosu požadované hodnoty z externího zdroje se vyskytl problém. - Postřikovač se nachází mimo oblast stanovenou v aplikační mapě nebo v oblasti, ve které se nemá rozstřikovat. Funkce rozstřikování se zapínají a vypínají přes S box. Denní počítadlo je deaktivováno Viz: Dokumentace výsledků práce [ 46] Rychlost Pokud jsou čísla červená, znamená to, že regulace nebo rozstřikování bylo přerušeno kvůli nízké rychlosti. (pozadí bliká) / Nelze převzít signál rychlosti traktoru / zařízení ISOBUS. Systém aktuálně zjišťuje rychlost prostřednictvím snímače připojeného k rozdělovači signálu. Zajistěte, aby byl správně zadán počet impulzů na 100 metrů. Symbol se může zobrazit jen při automatickém výběru zdroje signálu. Vozidlo couvá. Je aktivní simulovaná rychlost. [ 64] Tlak Oblast zobrazení ramen Na zobrazení ramen naleznete následující informace: Počet sekcí Jaké sekce jsou předem vybrány nebo vypnuty CS V

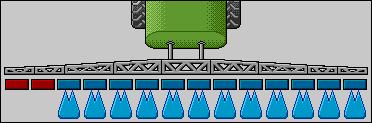

26 5 Základy obsluhy Struktura obrazovky Které sekce stříkají Zobrazení Níže uvedené grafiky uvádí, jak mohou vypadat sekce v oblasti zobrazení ramen: Sekce 1 a 2 jsou zavřeny a deaktivovány. Sekce 1 a 2 jsou zavřeny. Všechny ostatní sekce jsou otevřeny a rozstřikují. Pokud je aktivní Section Control, zobrazí se navíc modro-červený symbol Section Control. Pokud nelze Section Control použít, je tento symbol červený. Každý čtyřúhelník pod symbolem ramen odpovídá jednomu ventilu sekcí. Stavy sekcí Obrázek Stav ventilu sekcí Stav regulačního/hlavního ventilu zavřený ventil zavřený ventil otevřený ventil zavřený ventil otevřený ventil otevřený ventil zavřený ventil otevřený ventil Sekce je trvale deaktivována Pokud se sekce spínají automaticky pomocí Section Control, je třeba zajistit, aby nebyly deaktivovány přes skříňový rozvaděč (S box) ani joystick. V tomto případě by byla sekce označena červeným křížkem a zůstala by zavřená. 26 V CS

27 Základy obsluhy Struktura obrazovky 5 Stavy sekcí s aplikací Section Control a S boxem Obrázek Stav zadaný aplikací Section Control Stav regulačního/hlavního ventilu Stav přes S box nebo joystick otevřený ventil otevřený ventil zavřený ventil otevřený/zavřený ventil zavřený ventil zavřený ventil Na postřikovačích s funkcí EDS (spínání samostatných sekcí, zkratka převzata z němčiny) neexistují žádné ventily sekcí. Sekce zahrnuje více trysek, které jsou spínány moduly EDS. Symbol sekce je rozdělen do více segmentů. Každý segment odpovídá jedné trysce. Stavy sekcí s EDS Obrázek Tryska A Trysky B, C, D otevřená tryska zavřená tryska Symboly vedle obrazu stroje Funkce Symbol Význam Sekce jsou spínány aplikací Section Control. Aplikace Section Control má všechny sekce zavřené. Příklady příčin: - postřikovač se nachází mimo hranici pole nebo v již zpracované oblasti - postřikovač v souvrati V úvahu přicházejí také jiné příčiny. Je zapnutý maják. (bliká) (nebliká) Míchadlo je zastaveno. Příčina: nízký stav naplnění [ 56]. Míchadlo je zastaveno. Příčina: zastavil řidič. Míchadlo běží. Vyprázdní se nádrž na čerstvou vodu CS V

28 5 Základy obsluhy Struktura obrazovky Symbol Význam Použije se nízkotlaký čistič. Vyčistí se okružní vedení. Svítí pracovní světlo. Použité trysky ve Vario režimu. Použité trysky v Režimu volby. Je aktivováno čištění trysek. Požadovaná velikost kapek u Airtec nebo ve Vario režimu. Dmýchadlo je vypnuté. Dmýchadlo je zapnuté. Symboly Airtec Symbol Význam Aktuální tlak vzduchu Systém zvýší tlak vzduchu. Systém sníží tlak vzduchu. Kompresor stlačeného vzduchu je vypnutý. Kompresor stlačeného vzduchu je zapnutý. Aktivní je manuální režim. Číslo udává velikost kapky. Velikost kapky (je aktivován automatický režim). 28 V CS

29 Základy obsluhy Struktura obrazovky 5 Strana 2 počítadla a senzory Symbol Význam Síla větru Výkon v litrech za minutu Plošný výkon za hodinu Symboly na obrazu stroje Obecné symboly Symbol Význam Počítadlo nádrže: - aktuální stav naplnění (l) - plocha, na kterou lze rozstřikovat až do vyprázdnění nádrže (ha) - dráha, kterou lze ujet až do vyprázdnění nádrže (km) Funkce okružního vedení je zapnutá. Ramena Symbol Význam Systém DISTANCE Control je osazen, ale deaktivován. Ramena je třeba řídit ručně. Zobrazení aktuální sklonu ramen. Viz: Zrcadlové naklonění ramen při otáčení [ 39] TRAIL-Control Význam Symboly u řízení oje Symboly u řízení otočným čepem Není TRAIL-Control nebo TRAIL-Control je v automatickém režimu. Systém TRAIL-Control je nainstalován, ale je deaktivován CS V

30 5 Základy obsluhy Ovládací zařízení Význam Symboly u řízení oje Symboly u řízení otočným čepem Systém TRAIL-Control se nachází v ručním režimu. Oj je zamknuta čepem Připojené zařízení je řízeno doleva. Připojené zařízení je řízeno doprava. 5.5 Ovládací zařízení Existují následující možnosti ovládání jobrechneru: Přes funkční klávesy na obrazovce, Joystickem ME, Přes ME-S-Box Více informací ke konfiguraci a ovládání naleznete v kapitolách níže: Nakonfigurování ovládacích zařízení [ 53] Ovládání joysticku ME [ 47] Shlédnutí obsazení joysticku [ 48] Režim náhledu pro joystick ME [ 47] 30 V CS

31 Ovládání jobrechneru na poli Plnění nádrže Metody Ovládání jobrechneru na poli Plnění nádrže Po každém plnění nádrže postřikové kapaliny můžete dát pracovnímu počítači informaci, kolik vody jste naplnili. V závislosti na tom, jaké doplňkové vybavení je namontováno na vašem postřikovači, může postup vypadat rozdílně. Přitom můžete: naplňovat ručně nádrž bez přídavných systémů naplňovat nádrž se systémem TANK-Control 1. Otevřete obrazovku PLNENI : 2. Porovnejte obrazovku PLNENI s obrazovkami v níže uvedené tabulce a přečtete si odpovídající kapitolu: Když vidíte tuto obrazovku přečtěte si kapitolu: Plnění nádrže ručně a bez přídavných systémů [ 32] Naplňovat nádrž se systémem TANK-Control [ 33] CS V

32 6 Ovládání jobrechneru na poli Plnění nádrže Když vidíte tuto obrazovku přečtěte si kapitolu: Naplňování nádrže se systémem TANK-Control a funkcí Stop naplňování [ 33] Plnění nádrže ručně a bez přídavných systémů Pokud plníte nádrž bez využití přídavných systémů, musíte zadat nový obsah nádrže ručně na terminálu. Funkční symbol Funkce Nádrž byla zcela naplněna. Nastavte obsah nádrže na 0 l. Takto zadáte nový obsah nádrže, pokud jste kompletně naplnili nádrž na rozstřikovanou kapalinu: 1. Běžte na obrazovku PLNENI - Rucni : Zobrazí se tato obrazovka: 2. - Zadejte kompletní naplnění. nebo 3. V poli obsah nádrze nový zadejte obsah nádrže po naplnění. Nový obsah nádrže se zobrazí na pracovní obrazovce v oblasti dat o nádrži. 32 V CS

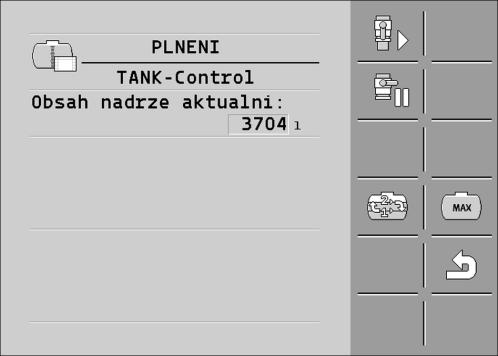

33 Ovládání jobrechneru na poli Plnění nádrže Naplňovat nádrž se systémem TANK-Control Systém TANK-Control je měřicí systém, který neustále měří a zobrazuje obsah nádrže. 1. Přejděte na obrazovku PLNENI - TANK-Control: 2. Spusťte plnění. Při plnění se na obrazovce PLNENI TANK-Control na řádku Obsah nádrže aktuální bude zobrazovat naplněné množství. 3. Jakmile bude nádrž plná, vypněte čerpadlo Naplňování nádrže se systémem TANK-Control a funkcí Stop naplňování Pokud je na postřikovači osazen systém TANK-Control s funkcí Stop naplňování a je nakonfigurován, můžete jej použít. Dosažením určitého stupně naplnění se automaticky ukončí naplňování. Při naplňování můžete definovat až dvě meze plnění. Jakmile obsah nádrže při naplňování dosáhne těchto mezí plnění, zastaví systém naplňování. Funkční symbol Funkce Důsledky Otevřete kulový uzávěr pro naplňování - Kulový uzávěr se otevře. - Na obrazovce se zobrazí symbol: - Načerpá se voda. - Aktuální obsah nádrže se pomalu změní. Zavřete kulový uzávěr pro naplňování Změna aktivní meze plnění - Kulový uzávěr se zavře. - Při čerpání se zohlední pouze vybraná mez plnění. Nádrž se bude naplňovat tak dlouho, dokud nebude dosaženo meze plnění. Takto naplníte nádrž se dvěma mezemi plnění: Na postřikovači je osazen systém TANK-Control s funkcí Stop naplňování. 1. Přejděte na obrazovku PLNENI - TANK-Control: CS V

34 6 Ovládání jobrechneru na poli Ovládání ramen Zobrazí se tato obrazovka: 2. Pod položkou Mez plnění 1 a 2 zadejte až dvě meze plnění, při jejichž dosažení se má zastavit plnicí čerpadlo nebo přiškrtit plnicí uzávěr. Pokud zadáte dvě meze plnění, zobrazí se na obrazovce nový funkční symbol: Stisknutím symbolu čerpadlo. označíte mez plnění, při jejímž dosažení se má zastavit 3. - Otevřete kulový uzávěr. Zobrazí se symbol. Spustí se naplňování. Jakmile bude dosaženo stavu naplnění definovaného jako mez plnění 1, zavře se kulový uzávěr a ukončí se naplňování. Pokud existuje druhá mez plnění, aktivuje se automaticky tato mez. 4. Nyní můžete přidat postřikovací přípravek a začít míchat obsah nádrže. 5. Připravte postřikovač na druhé naplnění Otevřete kulový uzávěr. Spustí se naplňování. Jakmile bude dosaženo stavu naplnění definovaného jako mez plnění 2, zavře se kulový uzávěr a ukončí se naplňování. 6.2 Ovládání ramen V této kapitole se dozvíte, jak pomocí terminálu ovládat ramena. VAROVÁNÍ Zranění osob v důsledku nesprávného ovládání Každý postřikovač je konstruován jinak, takže pro něj platí jiný způsob ovládání. V této kapitole lze vysvětlit pouze symboly, které jsou zobrazeny na obrazovce terminálu. Přečtěte si návod k obsluze postřikovače. Naučte se, ve kterém pořadí můžete bezpečně ovládat svůj postřikovač. 34 V CS

35 Ovládání jobrechneru na poli Ovládání ramen Cesta Zvednutí a snížení ramen Na obrazovku s touto funkcí se dostanete takto: Pro ovládání těchto funkcí využijete v prvé řadě multifunkční rukojeť. Pro ovládání jednotlivých funkcí použijete následující funkční tlačítka: Funkční symbol Funkce Zvedne ramena. Sníží ramena. Aktivuje a deaktivuje systém DISTANCE Control. Zobrazení Na následujícím obrázku vidíte znázornění těchto režimů v pracovní masce: Ramena se zvednou šipka uprostřed uvádí směr MANU znamená, že systém DISTANCE Control je deaktivován a ramena se zvedají a snižují ručně Cesta Zamknutí ramen Tato funkce umožní zamknout ramena, aby zůstávala při nerovnostech stabilní. Na obrazovku s touto funkcí se dostanete takto: Pro ovládání jednotlivých funkcí použijete následující funkční tlačítka: Funkční symbol Význam Zamknutí ramen Odemknutí ramen Na obrazovce se mohou zobrazit tyto symboly: Symbol Význam Ramena jsou zamknutá (zjišťováno senzorem zamknutí) CS V

36 6 Ovládání jobrechneru na poli Ovládání ramen Symbol Význam Ramena se zamknou. Proces není dokončen. Zobrazení Pracovní obrazovka: Ramena jsou zamknuta Pokud na postřikovači není namontován senzor zamknutí, nebude symbol zobrazen Sklopení a vyklopení ramen Touto funkcí se sklápí a vyklápí ramena postřikovače. Ovládání závisí na těchto faktorech: Počtu sklopených a vyklopených částí ramen. Způsobu zamknutí ke sklopení a vyklopení ramen. Typu postřikovače. Cesta Na obrazovku s touto funkcí se dostanete takto: Provedení ramen Následující obrázek uvádí provedení ramen a způsob pojmenování jednotlivých částí ramen. Na obrázku je zobrazen postřikovač se sedmimístnými rameny, ovšem platí také pro menší ramena. Části ramen u postřikovače Trojdílná ramena Pětidílná ramena Sedmidílná ramena Část ramen: Venku vlevo Část ramen: Uprostřed vlevo Část ramen: Uvnitř vlevo Část ramen: Nepohyblivá část Část ramen: Uvnitř vpravo Část ramen: Uprostřed vpravo Část ramen: Venku vpravo 36 V CS

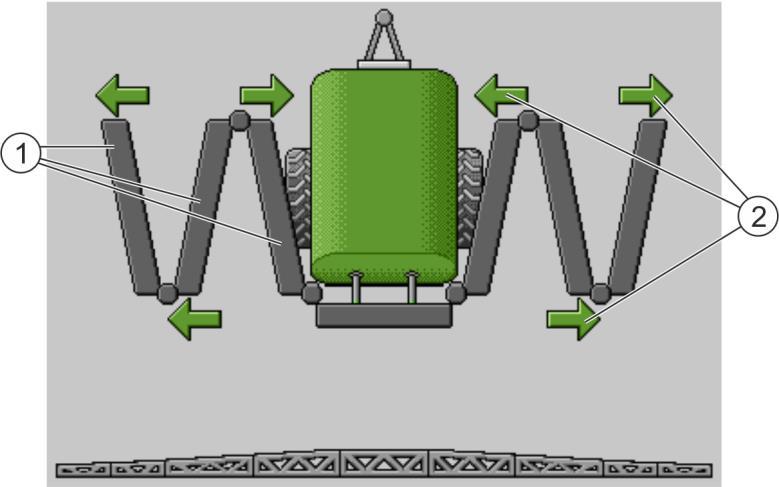

37 Ovládání jobrechneru na poli Ovládání ramen 6 Zobrazení Obrazovka Zobrazení ramen na obrazovce OTEV./ZAVIR. RAMEN Vyklopitelné části ramen Symbol: Část ramen se vyklopí nebo sklopí Šipky se zobrazují u sklopitelných částí ramen a uvádí směr pohybu. Symbol Význam Ramena se nachází ve výšce snímače zdvižné tyče. Předpoklad: Je namontován snímač zdvižné tyče. Funkční symboly Na následujícím obrázku vidíte, jak jsou na funkčních symbolech zobrazena sedmidílná ramena. Směrové šipky Šipka směrem dovnitř znamená: Sklopení Šipka směrem ven znamená: Vyklopení Šedé části ramen se nesklápí ani nevyklápí pomocí tohoto funkčního symbolu Bílé části ramen se sklápí nebo vyklápí pomocí tohoto funkčního symbolu Pro ovládání jednotlivých funkcí použijete následující funkční tlačítka: Funkce Trojdílná ramena Pětidílná ramena Sedmidílná ramena Sklopit ramena symetricky uvnitř Vyklopit ramena symetricky uvnitř CS V

38 6 Ovládání jobrechneru na poli Ovládání ramen Funkce Trojdílná ramena Pětidílná ramena Sedmidílná ramena Sklopit ramena symetricky uprostřed Vyklopit ramena symetricky uprostřed Vyklopit ramena ven vlevo Vyklopit ramena ven vpravo Cesta Zvednutí a snížení výložníku ramen (uvedení do úhlu) Systém dokáže zvedat a snižovat pozici výložníku ramen nezávisle na sobě nebo současně. Na obrazovku s touto funkcí se dostanete takto: Pro ovládání jednotlivých funkcí použijete následující funkční tlačítka: Funkční symbol Funkce Zvedne pravý výložník ramen. Zvedne levý výložník ramen. Sníží pravý výložník ramen. Sníží levý výložník ramen. Zvedne symetricky oba výložníky ramen. Sníží symetricky oba výložníky ramen. 1. Stiskněte funkční klávesu s požadovanou funkcí. Pohnou se výložníky ramen. 2. Podržte stisknutou funkční klávesu, dokud ramena nedosáhnou požadovaného úhlu. 3. Uvolněte stisknutou funkční klávesu Cesta Naklonění ramen Na obrazovku s touto funkcí se dostanete takto: 38 V CS

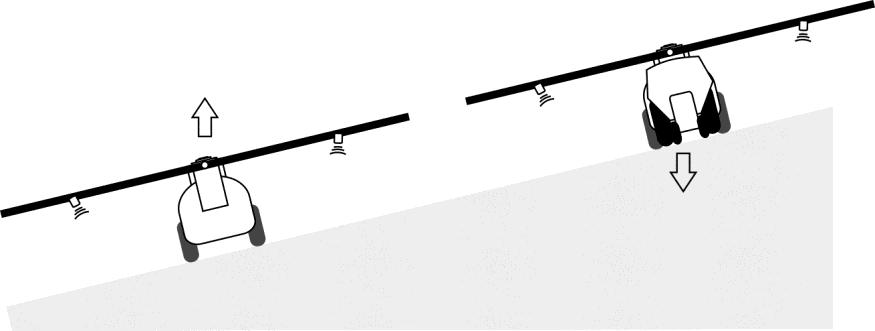

39 Ovládání jobrechneru na poli Ovládání ramen 6 Pro ovládání těchto funkcí využijete v prvé řadě multifunkční rukojeť. Pro ovládání jednotlivých funkcí použijete následující funkční tlačítka: Funkční symbol Funkce Nakloní ramena doprava. Vlevo se zvednou. Nakloní ramena doleva. Vpravo se zvednou. Zobrazení Na následujícím obrázku vidíte znázornění těchto režimů v pracovní masce: Naklonění ramen: zvednout vlevo, snížit vpravo Naklonění ramen: snížit vlevo, zvednout vpravo Způsob fungování Zrcadlové naklonění ramen při otáčení Tato funkce vás bude podporovat při práci ve svažitém terénu. Při práci ve svahu jsou ramena nakloněna. Funkce si uloží úhel naklonění. Po otáčecím manévru, když postřikovač jede v opačném směru, se uplatní stejný úhel naklonění. Při otáčení v kopci můžete stisknout klávesu, kterou sklopíte ramena do opačného směru. Pro ovládání jednotlivých funkcí použijete následující funkční tlačítka: Funkční symbol Význam Aktivuje funkci. Při každém stisknutí se změní cílová poloha ramen (bílé šipky). Nakloní ručně ramena. Stisknutím se zrcadlové naklonění ve stejném úhlu automaticky ukončí. Zobrazení Když je tato funkce aktivní, je aktuální nastavení zobrazeno na pracovní obrazovce nad rameny CS V

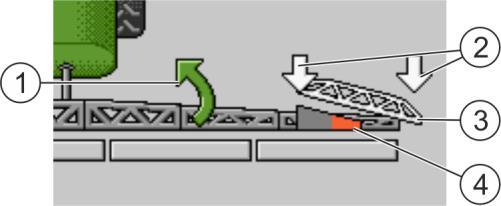

40 6 Ovládání jobrechneru na poli Ovládání ramen Aktuální směr pohybu ramen. Cílová poloha ramen. Aktuální poloha ramen. Aktuální úhel senzoru úhlu na válci naklonění. Podle konfigurace se mohou objevit následující symboly: Příklady Symbol Význam Bílé šipky: Cílová poloha je vodorovná. Senzor úhlu: Bylo dosaženo vodorovné polohy. Ramena jsou nakloněna doprava. Funkce je deaktivována. Ramena jsou nakloněna doprava. Naklonění má však proběhnout automaticky doleva. Systém pohne rameny tímto směrem. Aktuální poloha: Ramena jsou nakloněna doprava Cílová poloha: Nakloněna doleva. Zrcadlení naklonění podle svahu: aktivováno Ramena jsou nakloněna doprava. Mají se však automaticky pohnout do vodorovné polohy. Systém pohne rameny tímto směrem. Nakalibrovali jste senzor úhlu válce naklonění (senzor úhlu naklonění). [ 82] 1. Zajeďte postřikovačem napříč ke svahu. 2. Nastavte ramena paralelně se svažitým terénem. 3. stiskněte v souvrati před otáčecím manévrem. Uloží se aktuální úhel. - Zobrazí se dvě bílé šipky ukazující směrem dolů. Systém uvede ramena do vodorovné polohy. Během pohybu ramen je na pracovní obrazovce zobrazena zelená šipka. Když jsou ramena vodorovná, je zobrazen symbol. 4. Otočit, až když budou ramena ve vodorovné poloze Stiskněte jednou po otáčecím manévru. Jobrechner bude naklánět ramena do opačného směru, dokud nebude na druhé straně dosaženo uloženého úhlu. Během pohybu ramen je na pracovní obrazovce zobrazena zelená šipka. 40 V CS

41 Ovládání jobrechneru na poli Zapnutí postřiku 6 Funkce bude vypnuta, pokud ručně změníte naklonění ramen. 6.3 Zapnutí postřiku Takto spustíte rozstřikování: Traktor s postřikovačem se nachází na poli. Nakonfigurovali jste jobrechner. Vyklopili jste ramena. 1. Zajistěte splnění všech předpokladů! 2. - Spusťte rozprašování. V ručním režimu: Postřikovač začne rozprašovat. Pod symbolem ramen se zobrazí kužel rozprašování: V automatickém režimu: Postřikovač se připraví na rozprašování. Dokud se postřikovač nehýbe, je na obrazovce zobrazen symbol: 3. V automatickém režimu: Rozjeďte se a překročte minimální rychlost pro automatickou regulaci (parametr: Vypnout regulaci pod ). Jakmile bude překročena minimální rychlost, začne postřikovač rozprašovat. Pod symbolem ramen se zobrazí kužel rozprašování: Spustili jste rozprašování. Okamžité rozprašování Mohou nastat situace, ve kterých můžete začít rozprašovat, když postřikovač stále stojí. Například když jste zastavili na poli. Okamžité rozprašování v automatickém režimu spustíte takto: Traktor s postřikovačem se nachází na poli. Nakonfigurovali jste jobrechner. Vyklopili jste ramena. Aktivní je automatický režim. 1. Podržte po dobu tří sekund klávesu rozprašování na joysticku CS V

42 6 Ovládání jobrechneru na poli Regulace rozprašovaného množství Postřikovač začne rozprašovat. Pod symbolem ramen se zobrazí kužel rozprašování: 2. Rozjeďte se během 5 sekund a překročte minimální rychlost pro automatickou regulaci (parametr: Vypnout regulaci pod ). Jinak se rozprašování automaticky ukončí. 6.4 Regulace rozprašovaného množství Klávesy regulace V závislosti na vybavení postřikovače lze v rámci regulace rozprašování regulovat buď otvor regulačního ventilu nebo rychlost odstředivého čerpadla. Pracovní režimy Rozprašované množství můžete regulovat ručně nebo regulaci přenechat jobrechneru. V ručním režimu můžete dvěma klávesami řídit stupeň otevření regulačního ventilu. V automatickém režimu reguluje jobrechner stupeň otevření regulačního ventilu (nebo otáček čerpadla) tak, aby bylo dosaženo rozprašovaného množství definovaného jako požadovaná hodnota. Pro ovládání jednotlivých funkcí použijete následující funkční tlačítka: Funkční symbol Funkce Přepíná režim mezi ručním a automatickým. V následujících kapitolách se dozvíte, jak ovládat systém Regulace dávky v ručním režimu Pokud je postřikovač v ručním režimu provozu, není dávka regulována podle požadované hodnoty. Dávku musíte regulovat ručně. Rozprašované množství je třeba regulovat ručně, pokud je na pracovní obrazovce zobrazen tento symbol: Rozprašování v ručním režimu Pro ovládání těchto funkcí využijete v prvé řadě multifunkční rukojeť. Pro ovládání jednotlivých funkcí použijete následující funkční tlačítka: 42 V CS

43 Ovládání jobrechneru na poli Regulace rozprašovaného množství 6 Funkční symbol Funkce Zvýší rozprašované množství. Sníží rozprašované množství Použití automatického režimu V automatickém režimu reguluje jobrechner stupeň otevření regulačního ventilu a hlavního ventilu armatury tak, aby bylo možné dosáhnout rozprašovaného množství definovaného jako požadovaná hodnota. V automatickém režimu se nacházíte, pokud je v oblasti dat postřikování pracovní obrazovky zobrazen jeden z těchto symbolů: Symbol na pracovní obrazovce Význam Postřikovač může rozprašovat. Rychlost postřikovače je nižší než položka Vypnout regulaci pod Postřikovač může rozprašovat. Průtok není regulován. Regulační ventil zůstává v poslední známé poloze, dokud se nezmění rychlost. Rychlost postřikovače je nižší než položka Vypnout postrik. - pod Hlavní ventil se automaticky zavře. Regulace není možná, protože aplikace Section Control deaktivovala rozprašování. Předpoklady Způsob fungování Abyste mohli použít automatický režim, musí být splněny tyto předpoklady: Je zadaná požadovaná hodnota. Je nakalibrován průtokoměr. Existuje signál rychlosti. Je nastaven pracovní záběr. Rychlost postřikovače je vyšší než rychlost v parametru Vypnout regulaci pod. Je nastaven parametr Regul. konstanta. V níže uvedených případech proběhne automatická úprava průtoku: Změnila se rychlost postřikovače. Změnil se počet zapnutých sekcí. Změnili jste ručně požadovanou hodnotu. Požadovaná hodnota byla změněna na základě údajů z aplikační mapy. Rychlost a přesnost, podle kterých probíhá regulace, závisí na hodnotě parametru Regul. konstanta. Požadovanou hodnotu můžete během jízdy ručně měnit v automatickém režimu. Pro ovládání těchto funkcí využijete v prvé řadě multifunkční rukojeť CS V

44 6 Ovládání jobrechneru na poli Regulace rozprašovaného množství Funkční symbol Funkce Zvýší požadovanou hodnotu o 10 %. Sníží požadovanou hodnotu o 10 %. Obnoví požadovanou hodnotu 100 %. Takto změníte požadovanou hodnotu při práci: 1. - Aktivujte automatickou regulaci Otevřete hlavní ventil. Na pracovní obrazovce se pod symbolem zařízení zobrazí kužel rozprašování. Přesto postřikovač nerozprašuje. Dokud stojíte, nemůže postřikovač rozprašovat. Viz symbol: a 3. Překročte rychlost stanovenou v parametru Vypnout regulaci pod. Postřikovač začne upravovat rozprašované množství podle požadované hodnoty. 4. nebo - Stisknutím změníte požadovanou hodnotu. Stupeň změny je zobrazen na pracovní obrazovce obnovit původní požadovanou hodnotu. Zadání požadované hodnoty Požadovaná hodnota je množství rozstřikované kapaliny, kterou chcete rozprášit na jeden hektar. Pracovní počítač se bude při práci pokoušet dodržovat požadovanou hodnotu. Metody Požadovanou hodnotu můžete zadat více způsoby: Zadání požadované hodnoty na obrazovce Data stroje. [ 54] Požadovanou hodnotu lze rovněž převzít z externích zdrojů přes aplikaci ISOBUS-TC : ze zakázek, z aplikačních map, z externích senzorů. Zobrazení Požadovaná hodnota z dat stroje Požadovaná hodnota z externích zdroje Požadované hodnoty z externích datových zdrojů mají vyšší prioritu než požadovaná hodnota zapsaná v jobrechneru. Proto není třeba upravovat parametr požadovaná hodnota, pokud pracujete s aplikačními mapami. 44 V CS

45 Ovládání jobrechneru na poli Ovládání sekcí Vypnutí postřiku Rozprašování můžete zastavit několika způsoby: - Zavřete hlavní ventil. nebo - Uzavřete ventily sekce, jeden za druhým. Jeďte pomaleji než je zadaná minimální rychlost (jen v automatickém režimu). 6.5 Ovládání sekcí Pro ovládání těchto funkcí využijete v prvé řadě multifunkční rukojeť. Pro ovládání jednotlivých funkcí použijete následující funkční tlačítka: Funkční symbol Funkce Zavře ventily sekcí zleva doprava. Zavře ventily sekcí zprava doleva. Otevře ventily sekcí zleva doprava. nebo Když jsou zavřeny všechny ventily sekcí, otevře první ventil sekce zleva. Zavře ventily sekcí zprava doleva. nebo Když jsou zavřeny všechny ventily sekcí, otevře první ventil sekce zprava. 6.6 Ošetření hnízd plevele Režim provozu Ošetření hnízd je určen pro cílené ošetření hnízd plevele. Na rozdíl od běžného provozu můžete v režimu provozu pro ošetřování hnízd zapínat a vypínat jednotlivé sekce, i když se nejedná o sousední sekce. V aktuální verzi softwaru tuto funkci nelze využít Aktivace režimu ošetřování hnízd 1. Běžte na obrazovku Data stroje : > > > CS V

46 6 Ovládání jobrechneru na poli Dokumentace výsledků práce 2. Vyberte hodnotu na řádku Ovladani sekci". Zobrazí se seznam. 3. Vyberte Osetrovani hnizd. Pod řádkem Ovladani sekci se zobrazí hodnota Osetrovani hnizd. 4. Restartujte terminál. Po restartu bude aktivní hnízdový režim. 6.7 Dokumentace výsledků práce Svoji práci můžete dokumentovat na obrazovce Vysledky. Na obrazovce Vysledky se nachází dva druhy počítadel: Denní počítadla dokumentují práci, dokud je nevynulujete. Celkové počítadlo dokumentuje práci od prvního uvedení do provozu. Na obrazovce Vysledky můžete nalézt tyto informace: Mnozství vystříkané množství. Plocha ošetřená plocha. Dráha dráha projetá během postřiku. Pracovní cas celková doba postřiku. Pro ovládání jednotlivých funkcí použijete následující funkční tlačítka: Funkční symbol Funkce Smaže počítadlo Mnozstvi. Smaže počítadlo Plocha. Smaže počítadlo Draha. Smaže počítadlo Pracovni doba. Stiskněte krátce: Pokračovat k celkovým počítadlům Stiskněte dlouze: Zpět na pracovní obrazovku Smaže obsah zobrazeného denního počítadla. Zastaví denní počítadlo. - Dokumentování práce se zastaví až do restartu terminálu nebo opětovného stisknutí funkční klávesy. - Na pracovní obrazovce bliká symbol: Další denní počítadlo. (volitelná funkce) Aktivuje denní počítadlo. (volitelná funkce) 46 V CS

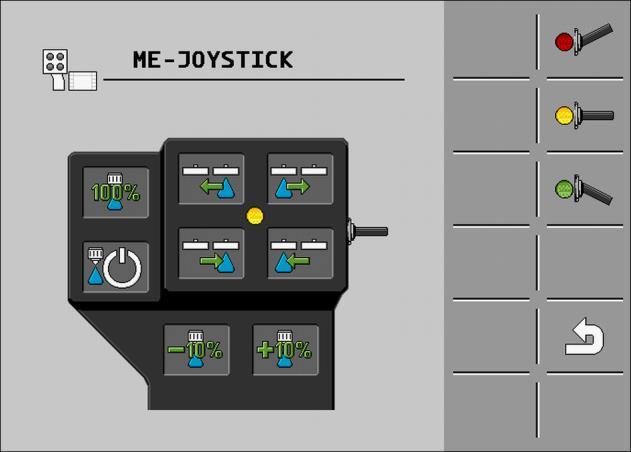

47 Ovládání jobrechneru na poli Ovládání joysticku ME 6 Funkční symbol Funkce Předchozí denní počítadlo. (volitelná funkce) 6.8 Ovládání joysticku ME S joystickem ME můžete aktivovat a deaktivovat funkce postřikovače. Například: Otevřít hlavní ventil Vypínat sekce zleva doprava Ručně zvedat a snižovat ramena Boční spínač Každá klávesa je obsazena třemi funkcemi. Provedení jedné z těchto funkcí stisknutím klávesy závisí na poloze bočního spínače. Poloha přepínače Barva LED Červená Žlutá Zelená Obsazení Obsazení kláves závisí na konfiguraci postřikovače. Joystick ME se ovládá takto: Je otevřena pracovní obrazovka. 1. Uveďte boční spínač do požadované polohy a pevně jej držte. LED ukazatele na joysticku ME svítí v odpovídající barvě. 2. Stiskněte klávesu s požadovanou funkcí. Funkce se provede Způsob fungování Režim náhledu pro joystick ME Režim náhledu ukazuje při prvním stisknutí klávesy obsazení kláves na obrazovce. To pomůže začátečníkům provést správnou funkci. Standardně je režim náhledu u nových jobrechnerů deaktivován. Když po spuštění poprvé stisknete klávesu joysticku, neprovede se žádná funkce. Místo toho se na obrazovce zobrazí obsazení kláves na joysticku. Budou zobrazeny tak dlouho, dokud nevyprší čas nastavený v konfiguraci. Pokud pak během doby jejich zobrazení stisknete jednu klávesu joysticku, provede se jejich funkce. (Obsazení zůstává na obrazovce, dokud nevyprší čas) Od této chvíle můžete k ovládání používat joystick, aniž by se zobrazovala obrazovka nápovědy CS V

48 6 Ovládání jobrechneru na poli Ovládání pěnového značkovače Nápověda se opět zobrazí, jakmile stisknete klávesu a přitom pohnete bočním páčkovým spínačem do jiné polohy. Režim náhledu aktivujete takto: 1. Běžte na obrazovku Data stroje : > > > 2. V parametru Joystick ME nastavte hodnotu Joystick ME. Zobrazí se parametr Asistent joysticku. 3. Odškrtněte tento parametr. 4. V případě potřeby změňte délku zobrazení Shlédnutí obsazení joysticku Obsazení kláves na joysticku zobrazíte na obrazovce takto: Joystick ME je nakonfigurován. [ 53] 1. - Stiskněte a podržte, dokud se nezobrazí klávesa Stiskněte. Zobrazí se obsazení kláves: 3.,, - Stiskněte, abyste se mohli podívat na obsazení na každé úrovni. 4. Můžete rovněž aktivovat režim náhledu [ 47]. 6.9 Cesta Ovládání pěnového značkovače Pěnové značkovače generují pěnu, kterou může řidič postřikovače aplikovat na okraji ramen na pole. Díky tomu může řidič jet paralelně s pěnou. K ovládacím prvkům se dostanete takto: > Pro ovládání jednotlivých funkcí použijete následující funkční tlačítka: 48 V CS

49 Ovládání jobrechneru na poli Ovládání doplňkových funkcí 6 Funkční symbol Význam Zapněte a vypněte levý pěnový značkovač. Zapne a vypne pravý pěnový značkovač. Zobrazení Pěnové značkovače jsou aktivovány na obou stranách ramen 6.10 Ovládání doplňkových funkcí Doplňkové funkce jsou specifické funkce daného výrobce. Aktivovat a deaktivovat je můžete stisknutím klávesy. Všechny funkce se nachází na doplňkových obrazovkách. Cesta K ovládacím prvkům se dostanete takto: nebo Doplňkové funkce Funkční symbol, Funkce, které lze aktivovat nebo deaktivovat Pracovní světlo 1 a 2 Majáky Okružní vedení Vyčištění okružního vedení Vyčištění vnitřku nádrže Čerpadlo na postřikovací přípravek Míchač Nízkotlaký čistič Vysokotlaký čistič CS V

50 6 Ovládání jobrechneru na poli Regulace velikosti kapek pomocí systému AIRTEC Funkční symbol Funkce, které lze aktivovat nebo deaktivovat Vyprázdnění nádrže na čistou vodu Levý pěnový značkovač. Pravý pěnový značkovač.,,, Čtyři volně připojitelné hydraulické funkce Zvětšení kapek pro Airtec Zmenšení kapek pro Airtec Snižte přepravní hák pro zajištění ramen Předpoklady Způsob fungování Regulace velikosti kapek pomocí systému AIRTEC AIRTEC je systém určený k regulaci velikosti kapek u postřikovačů. Stlačený vzduch se zde přimíchává do postřikové kapaliny přímo v trysce v poměru, který vypočítal jobrechner. Minimální vybavení postřikovače: Trysky s podporou vzduchu Kompresor stlačeného vzduchu: na postřikovači nebo traktoru. Jobrechner reguluje tlak vzduchu tak, aby velikost kapek byla vždy stejná. A to rovněž ve chvíli, kdy se změnil tlak rozstřikování. Důležité: Aby mohl systém optimálně fungovat na poli ve svahu, měla by rychlost při vypínání postřikovače na konci pole a při zapínání na začátku pole být stejná a co nejvíce odpovídat normální rychlosti rozprašování. Symboly Symboly Airtec Symbol Význam Aktuální tlak vzduchu Systém zvýší tlak vzduchu. Systém sníží tlak vzduchu. Kompresor stlačeného vzduchu je vypnutý. 50 V CS

51 Ovládání jobrechneru na poli Regulace velikosti kapek pomocí systému AIRTEC 6 Symbol Význam Kompresor stlačeného vzduchu je zapnutý. Aktivní je manuální režim. Číslo udává velikost kapky. Velikost kapky (je aktivován automatický režim). Funkční symbol Význam Přepíná mezi ručním a automatickým režimem. Spouští a zastavuje kompresor stlačeného vzduchu namontovaný na postřikovači. (volitelný) Větší kapky Menší kapky Zvýší tlak. Sníží tlak. Otevře obrazovku nastavení. Menší trysky. Větší trysky Zapnutí a vypnutí kompresoru stlačeného vzduchu Systém pracuje se dvěma typy kompresoru: Kompresor na postřikovači zapíná jej a vypíná jej jobrechner funkční klávesou. Vlastní kompresor traktoru UPOZORNĚNÍ Kapalina v systému stlačeného vzduchu Poškození systému stlačeného vzduchu Kompresor stlačeného vzduchu vypněte jen v případě, kdy nejsou namontovány žádné trysky AIRTEC. Pokud jsou trysky AIRTEC namontovány, musí být kompresor stlačeného vzduchu aktivován CS V

52 6 Ovládání jobrechneru na poli Regulace velikosti kapek pomocí systému AIRTEC Kompresor stlačeného vzduchu zapnete takto: 1. - Stiskněte. Na pracovní obrazovce se zobrazí tento symbol: Kompresor stlačeného vzduchu se zapne. Kompresor stlačeného vzduchu vypnete takto: 1. - Stiskněte. Na pracovní obrazovce se zobrazí tento symbol: Kompresor stlačeného vzduchu se vypne Systém AIRTEC v automatickém režimu V automatickém provozu vyberte velikost kapek, které chcete dosáhnout. Tlak vzduchu se upraví, aby bylo možné této velikosti dosáhnout. Trysky AIRTEC jsou namontovány. Systém AIRTEC je nakonfigurován. [ 81] Kompresor stlačeného vzduchu je zapnutý Nastavte velikost kapek. Nastavená velikost kapek se zobrazí na pracovní obrazovce: Systém AIRTEC v ručním režimu V ručním režimu ovládáte tak vzduchu ručně. Tlak vzduchu mění velikost kapek Nastavte tlak vzduchu. Požadovaný tlak vzduchu se zobrazí vedle symbolu: Dokud bude kompresor regulovat tlak vzduchu, bude u symbolu zobrazeno + nebo -: 52 V CS

53 Nakonfigurování jobrechneru Nakonfigurování ovládacích zařízení Nakonfigurování jobrechneru Nakonfigurování ovládacích zařízení Ovládací zařízení joystick ME a ME-S-Box se konfigurují na jedné obrazovce. Parametr Joystick : bez joysticku : Není připojen žádný joystick. Všechny funkce jsou spínány přes terminál nebo ME-S-Box. Joystick ME : Používá se joystick ME. Odmitnout joystick ME : Joystick se má ignorovat. Nastavení doplňkového jobrechneru u systémů se dvěma jobrechnery. Joyst. ME: jen zap/vyp : Nastavení pro doplňkový jobrechner, pokud je u S-Boxu deaktivováno zap./vyp. (hlavní spínač sekcí). Parametr ME-S-Box : bez ME-S-Boxu : S-Box není k dispozici. ME-S-Box : Standardní nastavení, pokud je k dispozici ME-S-Box. Odmitnout ME-S-Box : U systémů se dvěma jobrechnery se jedná o nastavení prvního jobrechneru. Signály z ME-S-Boxu budou odmítány, protože tento jobrechner se má ovládat joystickem. ME-S-Box bez zap/vyp : Nastavení druhého jobrechneru. Parametr Asistent joysticku : - Režim náhledu je deaktivován. - Režim náhledu [ 47] je aktivován. Vedle toho můžete nastavit délku zobrazení obsazení kláves. 1. Běžte na obrazovku Data stroje : > > > > Zobrazí se obrazovka Ovl. jednotky". 2. Nastavte parametr. 7.2 Přehled konfiguračních kroků Níže uvedená tabulka obsahuje nejdůležitější konfigurační kroky, které je třeba provést při prvním uvádění do provozu. Pokud váš systém obsahuje doplňkové komponenty, jako např. systém TRAIL- Control, DISTANCE-Control, AIRTEC, TANK-Control atd., je třeba tyto komponenty dodatečně nakonfigurovat a nakalibrovat. Konfigurovat je třeba Kapitola s více informacemi Parametry postřikovače Zadání parametrů polního postřikovače [ 54] Geometrie postřikovače Zadání geometrie postřikovače [ 81] Nakonfigurování externích ovládacích zařízení Nakonfigurování ovládacích zařízení [ 53] CS V

54 7 Nakonfigurování jobrechneru Zadání parametrů polního postřikovače Konfigurovat je třeba Spolupráce s terminálem Kapitola s více informacemi Nakonfigurování komunikace s terminálem (Condensed Work State) [ 57] Nakalibrování průtokoměru Kalibrace průtokoměru [ 58] Nakonfigurování rychlosti snímače Výběr a konfigurace snímače rychlosti [ 62] Nakonfigurování sekcí Konfigurace sekcí [ 65] 7.3 Kdy je potřeba zadat? Zadání parametrů polního postřikovače Tyto parametry zadejte v následujících případech: Před prvním uvedením do provozu. Když se změní parametr postřikovače. Hodnotu parametru změníte takto: 1. Běžte na obrazovku Data stroje : Zobrazí se obrazovka Data stroje. Pod každým parametrem je zobrazeno obdélníkové políčko s hodnotou. 2. Pokud chcete změnit parametr, vyberte toto pole. Zobrazí se obrazovka se zadáním dat nebo klávesnicí. 3. Zadejte požadovanou hodnotu. Nová hodnota se objeví na obrazovce Data stroje". Seznam parametrů Seznam uvádí parametry, které se mohou objevit na obrazovce. Závisí na druhu a konfiguraci postřikovače, které parametry se na obrazovce objeví. Tryska Barva aktivované trysky. Barvy jsou přebírány z normy ISO. Můžete je rovněž nakalibrovat. [ 67] Tento parametr se zobrazí jen u systémů bez průtokoměru. Místo toho se u těchto systémů používá tlakový senzor ke zjišťování rozprašovaného množství. Požadovaná hodnota Množství zadané jako požadovaná hodnota bude rozprašováno, pokud postřikovač pracuje v automatickém režimu. Pracovní záběr Pracovní záběr postřikovače. Impulzy senz. kola Počet impulzů, které senzor kola odešle na jobrechner na trase 100 m. Slouží k výpočtu rychlosti. 54 V CS

55 Nakonfigurování jobrechneru Zadání parametrů polního postřikovače 7 Počet se zjišťuje prostřednictvím kalibrace senzoru kola. Regul. konstanta V automatickém režimu se tlak trysek při rozprašování upravuje podle aktuální rychlosti postřikovače. Díky úpravě se má rozprašovat přesně takové množství rozstřikované kapaliny, které jste zadali jako požadovanou hodnotu. Přitom hraje rozhodující roli regulační konstanta. Regulační konstanta upravuje rychlost regulace: Čím vyšší regulační konstanta, tím rychleji se bude tlak rozprašování upravovat. Čím nižší regulační konstanta, tím pomaleji se bude tlak rozprašování upravovat. Při nastavování regulační konstanty můžete vzít na vědomí: Pokud při jízdě s konstantní rychlostí překročí aktuální rozprašované množství požadovanou hodnotu, je třeba snížit regulační konstantu. Pokud se při změně rychlosti neupraví rozprašované množství podle požadované hodnoty dostatečně rychle, je třeba zvýšit regulační konstantu. Nastavení mezních hodnot pro tlak rozprašování Sem patří tyto parametry: Maximální tlak Minimální tlak Toto nastavení určuje pásmo tlaku rozprašování, ve kterém je tlak rozprašování optimální. Jakmile tlak rozprašování překročí horní mez nebo klesne pod spodní mez, je vydán alarm. Můžete sami rozhodnout, jaké mezní hodnoty chcete zadat. Pokud na vašem postřikovači není nainstalován senzor tlaku, zadejte jako hodnotu 0. Vypnout postřik. - pod (minimální pracovní rychlost) Pokud rychlost postřikovače klesne pod minimální pracovní rychlost, dojte k této situaci: Rozprašování se automaticky vypne. Na pracovní obrazovce se zobrazí symbol: Pokud je hodnota nastavena na 0, bude tato funkce deaktivována. Vypnout regulaci pod Pokud postřikovač překročí tuto rychlost, dojte k této situaci: Průtok se přestane regulovat a zůstane stejný. Aktivuje se ruční režim. Na pracovní obrazovce se zobrazí symbol: Pokud je hodnota nastavena na 0, bude tato funkce deaktivována. Tento parametr musí být vyšší nebo stejný jako parametr Vypnout postřik. - pod CS V

56 7 Nakonfigurování jobrechneru Zadání parametrů polního postřikovače Max. rychlost větru Maximální rychlost větru Musí být osazen senzor větru. Pokud bude překročena maximální rychlost, bude vydán alarm. Velikost nádrže Velikost nádrže na rozstřikovanou kapalinu. Alarm při zbyt. množ. Pokud množství postřikové kapaliny v nádrži klesne pod tuto hodnotu, zobrazí se na obrazovce alarm. Impulzy hlavni tok Počet impulzů, které průtokoměr odešle na jobrechner na jeden litr kapaliny. Slouží k výpočtu rozprašovaného množství. Počet se zjišťuje prostřednictvím kalibrace průtokoměru. Vypnout míchadlo pod Tímto parametrem můžete nastavit, pod jakým stavem naplnění se má vypnout míchač. Výrobce stroje (nikoliv uživatel!) může dodatečně stanovit, zda se má míchadlo při spuštění jobrechneru automaticky zapnout. Sada krajních trysek Tímto parametrem nastavíte, jaké krajní trysky jsou namontovány na ramenech. Více informací naleznete v kapitole: Krajní trysky [ 70] Ovládání sekcí Způsob zapínání a vypínání sekcí. normalni provoz [ 45] Tento režim je určen pro normální práce s postřikovačem. Je rovněž vhodný pro zpracovávání ploch ve tvaru klínu a pásů, které jsou užší než pracovní záběr postřikovače. Osetrovani hnizd [ 45] Tento způsob ovládání je určen pro řešení hnízd plevele. Sekce lze spínat jednotlivě a nezávisle na sobě. Režim plnění Tímto parametrem můžete určit, zda chcete k naplnění použít systém TANK-Control. rucni - Pro postřikovače bez systému TANK-Control. TANK-Control - Aktivuje systém TANK-Control. 56 V CS

57 Nakonfigurování jobrechneru Nakonfigurování komunikace s terminálem (Condensed Work State) Nakonfigurování komunikace s terminálem (Condensed Work State) Jobrechner vám umožňuje nakonfigurovat kompatibilitu s různými terminály ISOBUS. Toto můžete potřebovat, když se časem změní standard ISOBUS, ale nebude možné aktualizovat terminál. V této kapitole jsou popsány parametry, které k tomu potřebujete. Sériové číslo: Pres sbernici CAN Sériové číslo hardwaru se přenáší přes sběrnici CAN. Je důležité pro práci s aplikací ISOBUS- TC. Ne pres sbernici CAN Sériové číslo hardwaru se nepřenáší. Instance Parametr pro postřikovače s více než jedním jobrechnerem. Viz: Identifikování jobrechneru [ 84] SECTION-Control Aby automatické ovládání sekcí fungovalo na co nejvíce terminálech nezávisle na výrobci, můžete definovat komunikaci na základě několika parametrů. Condensed Work State Condensed Work State hodnota pro: Systémy se spínáním samostatných sekcí EDS. Systémy, které pracují s terminály traktoru poslední generace. no Cond. Work State hodnota pro všechny ostatní případy. DDI DDI 141 [161;176] stará norma ISO DDI 289 [290;305] nová norma ISO Terminály traktoru, které splňují nejnovější normy, pracují pouze s DDI 289. Pro funkci SECTION-Control může být nutné změnit nastavení jobrechneru na DDI 289. Terminály společnosti Müller Elektronik podporují všechny uvedené normy. Section Control / EDS Parametr pro postřikovače s EDS. Tento parametr určuje, v jak podobě mají být stavy trysek přenášeny na Task Controller. Vybíraná hodnota závisí na terminálu. Existují terminály, které fungují na principu starší normy ISOBUS a rozpoznávají trysky jako sekce. Ostatní terminály považují trysky za dílčí jednotky sekcí. Tryska: DET Section - Hodnota pro terminály, které považují trysky z EDS za sekce. To platí pro terminály společnosti Müller Elektronik (stav 2015). Tryska: DET Unit - Hodnota pro terminály, které považují trysky z EDS za dílčí jednotky sekcí CS V

58 7 Nakonfigurování jobrechneru Kalibrace průtokoměru Takhle poznáte, že parametr je správně nastaven: V aplikaci Section Control odpovídá počet zobrazených sekcí počtu trysek. Nebo existují informace, že byl přenesen správný počet trysek. Trysky se spínají správně a samostatně. 2nd Connector Parametr pro postřikovače s více než jedním jobrechnerem. Viz: Identifikování jobrechneru [ 84] 1. Běžte na obrazovku Data stroje : > > > 2. Zadejte uživatelské heslo: Stiskněte. 4. Zadejte servisní heslo: Servisní heslo si můžete vyžádat u své kontaktní osoby společnosti Müller Elektronik Otevřete obrazovku ISO Nastavte parametr. 7.5 Kdy kalibrovat? Metody Kalibrace průtokoměru Protože se počet impulsů na litr během životnosti průtokoměru může měnit, je potřeba provést kalibraci v následujících případech: Před prvním uvedením do provozu. Na začátku každé sezóny. Vždy, když zjistíte odchylku mezi skutečně vystříkaným množstvím a zobrazeným množstvím. Pokud byl průtokoměr vyměněn nebo opraven. Jsou dvě metody, pomocí nichž můžete kalibrovat průtokoměr: S využitím obsahu nádrže je časově náročná, ale přesná. Pomocí trysky není tak přesná, ale je méně časově náročná. UPOZORNĚNÍ Nepřesná kalibrace Při nepřesné kalibraci budou výpočty velmi nepřesné a aplikace dávky nepřesná. Kalibrujte průtokoměr velmi precizně Způsob fungování Kalibrace průtokoměru pomocí obsahu nádrže Při této metodě kalibrace se během určité doby vystříká větší množství vody z nádrže. Po tuto dobu měří průtokoměr impulsy. Po vystříkání musíte zadat množství vystříkané vody. Počítač vypočte potom počet impulsů na litr. 58 V CS

59 Nakonfigurování jobrechneru Kalibrace průtokoměru 7 VAROVÁNÍ Postřikovací přípravek nebo zbytky postřikovacího přípravku Nebezpečí otravy nebo poleptání Před kalibrací vyčistěte důkladně nádrž na rozstřikovanou kapalinu. Postřikovač je třeba zcela zbavit postřikovacích přípravků i jejich zbytků. Při kalibrování používejte výhradně čistou vodu. Používejte ochranné vybavení podle platných předpisů. Všechny sekce jsou zapnuty. Je aktivován ruční režim (v oblasti dat postřikování pracovní obrazovky se zobrazí symbol ). Nádrž je naplněna čistou vodou. Budete potřebovat několik set litrů čisté vody. Máte možnost zvážit celé tažné i tažené vozidlo nebo změřit množství rozprášené vody jiným způsobem. Čerpadlo je zapnuté. 1. Zajistěte splnění všech předpokladů. 2. Zvažte nádrž. 3. Přejděte na obrazovku KALIBRACE : > > > Zobrazí se tato obrazovka: 4. - Vyberte metodu nádrže CS V

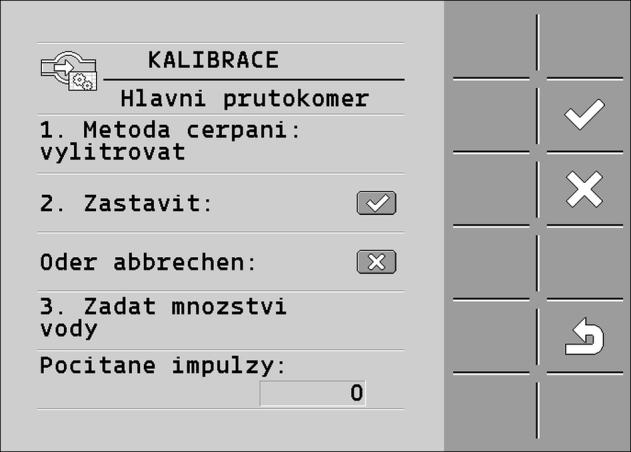

60 7 Nakonfigurování jobrechneru Kalibrace průtokoměru Zobrazí se tato obrazovka: 5. - Spusťte rozprašování. Při rozprašování se na obrazovce KALIBRACE Hlavní průtokoměr bude počítat počet impulzů. 6. Rozprašte několik set litrů. Nenechejte nádrže zcela vyprázdnit. Tím zabráníte tvorbě vzduchových bublin a následnému zkreslení výsledku Zastavte rozprašování. Rozprašování se zastaví. Na obrazovce se nebudou počítat impulzy Zastavte kalibraci. 9. Zvažte nádrž. 10. Zadejte rozprašované množství v litrech na řádku Zadání množství vody Opusťte obrazovku. Nakalibrovali jste průtokoměr metodou nádrže Způsob fungování Kalibrace průtokoměru metodou trysky Při kalibraci průtokoměru metodou trysek stanovíte průměrné množství kapaliny rozprašované tryskou za určitou dobu. Při kalibrování touto metodou musíte přes celý pracovní záběr rozprášit čistou vodu a změřit pohárkem rozprašované množství u různých trysek. Průtokoměr bude během tohoto času počítat impulzy. Jakmile dokončíte rozprašování, musíte zadat, kolik vody bylo průměrně rozprášeno jednou tryskou za minutu. Počítač pak stanoví počet impulzů na jeden litr. 60 V CS

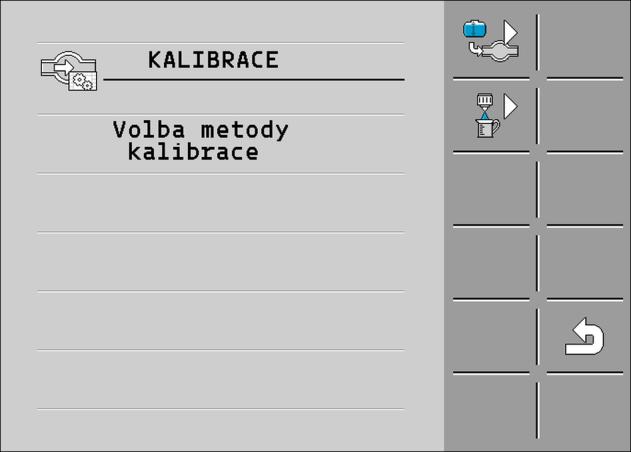

61 Nakonfigurování jobrechneru Kalibrace průtokoměru 7 VAROVÁNÍ Postřikovací přípravek nebo zbytky postřikovacího přípravku Nebezpečí otravy nebo poleptání Před kalibrací vyčistěte důkladně nádrž na rozstřikovanou kapalinu. Postřikovač je třeba zcela zbavit postřikovacích přípravků i jejich zbytků. Při kalibrování používejte výhradně čistou vodu. Používejte ochranné vybavení podle platných předpisů. Připravili jste si měřicí pohárek, kterým budete měřit rozprašované množství. Připravili jste si stopky, kterými odpočítáte přesně jednu minutu. Jsou předvybrány všechny sekce a postřikovač může rozprašovat po celém pracovním záběru. Nádrž je naplněna čistou vodou. Nastavený pracovní záběr je správný. Počet trysek na jednu sekci a počet sekcí je uveden správně. 1. Zajistěte splnění všech předpokladů! 2. Přejděte na obrazovku KALIBRACE : > > > Zobrazí se tato obrazovka: 3. - Vyberte metodu trysek. Zobrazí se tato obrazovka: CS V

62 7 Nakonfigurování jobrechneru Výběr a konfigurace snímače rychlosti Na řádku Mereny prutok se zobrazí aktuální průtok Spusťte rozprašování. 5. Běžte k trysce a připraveným měřicí pohárkem pomalu sbírejte rozprašovanou vodu po dobu 60 sekund. 6. Napište si, kolik vody bylo rozprášeno. 7. Zopakujte poslední dva kroky u více trysek. 8. Vypočítejte a zapište si průměr z více měření Zastavte rozprašování. Rozprašování se zastaví Zastavte kalibraci. Na řádku 3. Zadejte přesné množství na jednu trysku se zobrazí zadávací pole. 11. Zadejte do tohoto pole průměrné rozprášené množství v litrech Opusťte obrazovku. Bude aktualizována hodnota parametru Impulzy hlavni tok. Nakalibrovali jste průtokoměr metodou trysek Ruční zadání počtu impulsů na litr pro průtokoměr Pokud znáte pro daný průtokoměr přesně počet impulsů na litr, můžete ho zadat ručně. 1. Přejděte na obrazovku KALIBRACE : > > 2. Zadejte počet impulzů na jeden litr na řádku Impulzy hlavni tok. 7.6 Výběr a konfigurace snímače rychlosti Musíte zadat, ze kterého zdroje pracovní počítač pobírá aktuální rychlost. Průběh konfigurace se může lišit podle zdroje rychlosti Výběr zdroje rychlosti Podporované zdroje rychlosti: Snímač snímače, které jsou namontovány na postřikovač a připojeny k pracovnímu počítači: Příklady: Snímač kola, radarový snímač, GPS snímač rychlosti zasílající impulzy Konfigurace: Nakonfigurujte počet impulzů na 100 metrů. ISOBUS snímače namontované na traktoru, jejichž signál je přijímán přes ISOBUS. Příklady: GPS přijímač, snímač kola na traktoru, signální zásuvka Konfigurace: U systémů bez možnosti výběru vstupu do snímače je třeba nastavit parametr Impulzy senz. kola na V CS

63 Nakonfigurování jobrechneru Výběr a konfigurace snímače rychlosti 7 Auto od verze softwaru V7.5 umožňují některé systémy automatické rozpoznání zdroje rychlosti. Způsob fungování: Jakmile je rozpoznán signál rychlosti na zařízení ISOBUS, převezme se tato rychlost jako základní rychlost. Při výběru signálu přebírá pracovní počítač impulzy snímače připojeného k pracovnímu počítači jako základ zjišťování rychlosti. Konfigurace: U systémů, které disponují dvěma typy snímače, se doporučuje provést kalibraci senzoru připojeného k pracovnímu počítači. V ostatních případech nastavte parametr Impulzy senz. kola na 0. 1 Takto provedete konfiguraci zdroje rychlosti: 1. Na pracovní obrazovce stiskněte po sobě: > Zobrazí se obrazovka Rychlost". 2. Nakonfigurujte parametr Zdroj rychlosti. 2 Pokud se na obrazovce Rychlost nezobrazí parametr Zdroj rychlosti a signál rychlosti se má přijímat přes ISOBUS, postupujte takto: Signál rychlosti lze přijímat přes ISOBUS. 1. Běžte na obrazovku Data stroje : 2. Nastavte parametr Impulzy senz. kola na Kalibrace snímače rychlosti 100-metrovou metodou Při kalibrování snímače rychlosti 100-metrovou metodou zjišťujete počet impulzů, který snímač rychlosti obdrží na 100m trase. Pokud je počet impulzů známý, dokáže pracovní počítač vypočítat aktuální rychlost. Pokud znáte počet impulsů pro daný kolový senzor, můžete ho zadat ručně. Na postřikovači je osazen snímač kola, radarový snímač nebo GPS snímač rychlosti. Změřili jste a označili dráhu o délce 100 m. Dráha musí odpovídat polním podmínkám. Měla by tedy vést přes louku nebo pole. Traktor s připojeným strojem je připraven ujet 100 m a nachází se na začátku označené dráhy. 1. Ujistěte se, že jsou splněny všechny předpoklady! 2. Přejděte na obrazovku KALIBRACE Impulzy kola : > > 3. - Spusťte kalibraci. Zobrazí se tyto funkční symboly: - Zastavte kalibraci. - Přerušte kalibraci. 4. Projeďte odměřenou 100m dráhu a na jejím konci zastavte CS V

64 7 Nakonfigurování jobrechneru Výběr a konfigurace snímače rychlosti Během jízdy se počítají aktuálně zjišťované impulzy Zastavte kalibraci Opusťte obrazovku. Počet impulzů se zobrazí na řádku Impulzy senz. kola Zdroje signálu Nakonfigurování senzoru couvání Pokud připojené zařízení nebo traktor odešle přes ISOBUS signál couvání, může jobrechner tento signál využít k úpravě chování regulace pro couvání. V této kapitole se dozvíte více informací: Konfigurace automatismů při couvání [ 94] V úvahu přicházejí tyto zdroje signálu: žádný - Jobrechner nemá očekávat žádný signál couvání. I když se přes ISOBUS přenáší signál couvání, bude jobrechner tento signál ignorovat. ISOBUS - Traktor nebo jiný jobrechner zasílá signál couvání přes ISOBUS. Snimac - K rozdělovači signálu nebo kabelovému svazku jobrechneru je připojen senzor couvání. Zdroj signálu couvání vyberete takto: 1. Běžte na obrazovku Rychlost : > 2. Vyberte pole pod parametrem Zpetny signal (Signál couvání). Zobrazí se dostupné zdroje signálu. Viz popis na začátku této kapitoly. 3. Vyberte zdroj signálu. 4. Restartujte jobrechner Funkce simulovaná rychlost Funkce simulované rychlosti se uplatňuje pouze u zkoušek a hledání chyb. Simuluje jízdu stroje, když stroj stojí. Tuto funkci můžete uplatnit také u technické kontroly postřikovačů. Po aktivaci funkce simulovaná rychlost mohou zaměstnanci zákazníka zkontrolovat správnou funkci senzoru. Standardně je hodnota přednastavena na 0 km/h a funkce je vypnuta. Po restartu jobrechneru není funkce nikdy aktivní. Poslední nastavená hodnota je uložena a použije se při další aktivaci. 1. Běžte na obrazovku Rychlost : > 2. - Aktivujte simulovanou rychlost. Opětovným stisknutím můžete funkci deaktivovat. Zobrazí se řádek Simulovana rychlost. 3. Zadejte simulovanou rychlost na řádku Simulovana rychlost. 64 V CS

65 Nakonfigurování jobrechneru Konfigurace sekcí Opusťte obrazovku. Na pracovní obrazovce se zobrazí nastavená rychlost a blikající symbol. 7.7 Konfigurace sekcí Kdy je potřeba zadat? Zadání počtu trysek na sekci Pro každou sekci musíte zadat, kolik trysek je na ni nainstalováno. Před prvním uvedením do provozu. Když se změní počet trysek na některé sekci. 1. Běžte na obrazovku Ramena : > Zobrazí se obrazovka Ramena". Zde vidíte nastavený pracovní záběr, počet sekcí a počet trysek. Poslední dvě hodnoty nelze měnit Stiskněte. Zobrazí se obrazovka Pocet trysek. 3. Zde můžete u každé sekce zadat její počet trysek. Sdružené trysky se přitom počítají jako jedna tryska. U každé změny se změní počet trysek na obrazovce Ramena Důsledky Trvalé vypnutí sekce Každou sekci můžete vypnout trvale. Tento postup má smysl, pokud byly jízdní pásy na poli založeny pro menší postřikovač než ten váš. Vypnutí vnějších sekcí má tyto dopady: U aplikace TRACK-Leader: Nově vypočítaný pracovní záběr se nezohlední při výpočtu šířky souvratě. U aplikace SECTION-Control: Po vypnutí vnějších sekcí je třeba změnit parametr Odstup linií, aby odstup mezi vodicími liniemi odpovídal reálnému pracovnímu záběru. Parametr Pracovni zaber nelze měnit. Změní se reálný pracovní záběr. Protože se ale nezměnil postřikovač: Neměňte parametr Pracovni zaber. Neměňte geometrii postřikovače. Trvale vypnuté sekce jsou na pracovní obrazovce označeny bíle. 1. Běžte na obrazovku Ramena : > Zobrazí se obrazovka Ramena" CS V

66 7 Nakonfigurování jobrechneru Konfigurace sekcí 2. - Stiskněte. Zobrazí se obrazovka Sekce". U každé sekce vidíte jeden z těchto symbolů: - Sekce je aktivována - Sekce je deaktivována. 3. U každé sekce můžete vybrat a změnit tento symbol Trvalé vypínání sekce přes senzor Pokud je na ramenech osazen odpovídající senzor, který sleduje vyklopení částí ramen, lze uplatnit automatické, trvalé vypnutí sekcí. Díky tomu lze postřikovač používat s více pracovními záběry, aniž by vždy bylo nutné upravovat konfiguraci Parametry Prodleva systému při spínání sekcí Aby systém SECTION-Control zavíral a otevíral ventily sekcí přesně, je třeba stanovit, kolik milisekund potřebuje tekutina na cestu od ventilu k trysce. Na základě toho bude poté pracovní počítač spínat ventily dříve nebo později. Setrvač. při zap. Čas, který uplyne od otevření ventilu sekce po výstup tekutiny z trysky. Pevné pravidlo: Pokud se postřikovač sepne příliš pozdě, zvyšte hodnotu parametru. Pokud se postřikovač sepne příliš brzy, snižte hodnotu parametru. Setrvač. při vyp. Čas, po který trysky stříkají po uzavření ventilu. Pevné pravidlo: Pokud se postřikovač sepne příliš pozdě, zvyšte hodnotu parametru. Pokud se postřikovač sepne příliš brzy, snižte hodnotu parametru. Použijte automatické ovládání sekcí SECTION-Control. 1. Přečtěte si návod k obsluze aplikace TRACK-Leader, ve kterém se dozvíte, jak zjistit časy setrvačnosti. 2. Zjistěte časy setrvačnosti. 3. Otevřete aplikaci pracovního počítače. 4. Na pracovní obrazovce stiskněte: > > > > > Zobrazí se obrazovka SECTION-Control". 5. Zadejte zjištěné časy prodlevy v položce Setrvac. pri zap.: a Setrvac. pri vyp.:. 66 V CS

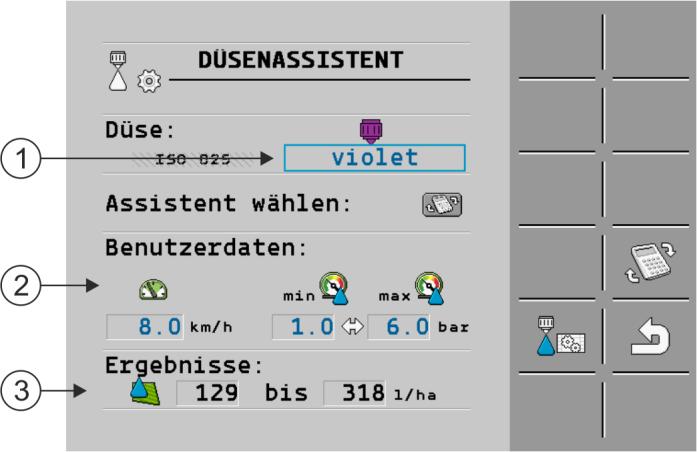

67 Nakonfigurování jobrechneru Konfigurace trysek u postřikovačů s regulací senzoru tlaku Předpoklady Konfigurace trysek u postřikovačů s regulací senzoru tlaku Prostřednictvím konfigurace typu trysek dokáže jobrechner vypočítat aktuální rozprašované množství z naměřeného tlaku rozprašování. Je osazen senzor tlaku. Pokud na postřikovači není osazen senzor tlaku a rozprašované množství lze regulovat pouze prostřednictvím průtoku, nesmíte trysky konfigurovat Asistent trysek Asistent trysek má tento úkol: vidíte v něm, jaký vliv má typ trysky na možné rozprašované množství a rychlost. Musíte zde správně vybrat osazený typ trysky. Můžete zde změnit požadovanou hodnotu. Funkční symbol Význam Přejde k vypočítaným datům Zjištění možných rozprašovaných množství Vybraná tryska Sem můžete zadat: - požadovanou pracovní rychlost - optimální tlak trysky Zde vidíte, jaká rozprašovaná množství jsou možná u této trysky v nastavené pracovní rychlosti CS V

68 7 Nakonfigurování jobrechneru Konfigurace trysek u postřikovačů s regulací senzoru tlaku Stanovení vhodných trysek Vybraná tryska Sem můžete zadat: - požadované rozprašované množství. Toto množství bude převzato přímo z parametru Pozadovana hodnota. - optimální tlak trysky Zde vidíte, u jaké rychlosti je dosažitelné toto rozprašované množství. Takto spočítáte, jakých rozprašovaných množství lze u daného tlaku dosáhnout jednou tryskou: 1. Běžte na obrazovku Asistent trysek : > 2. - Stiskněte, aby se v oblasti Uziv. data zobrazil symbol rychlosti. 3. Pro výběr trysky vyberte pole s barvou trysky. Seznam obsahuje všechny normové trysky a čtyři místa na konfiguraci vlastních trysek. 4. V poli zadejte požadovanou pracovní rychlost. 5. V oblasti nastavte optimální tlakové pásmo, které při použité trysce umožní docílit požadované velikosti kapky. Tuto hodnotu naleznete v datovém listu k trysce. Upozornění: Tlakové pásmo, které je zde nastaveno, se nepřevezme pro rozprašování. Při práci musíte sami zajistit, aby postřikovač fungoval v požadovaném tlakovém pásmu. V oblasti Vysledky jsou zobrazena možná rozprašovaná množství. Pokud by vypočítané rozprašované množství bylo příliš velké nebo malé: Změňte pracovní rychlost. Namontujte jiné trysky. Proveďte výpočet pro novou barvu trysky. Výpočet můžete také provést pomocí požadovaného rozprašovaného množství: 1. - Stiskněte, aby se v oblasti Uziv. data zobrazil symbol. 2. V poli zadejte požadované rozprašované množství. 68 V CS

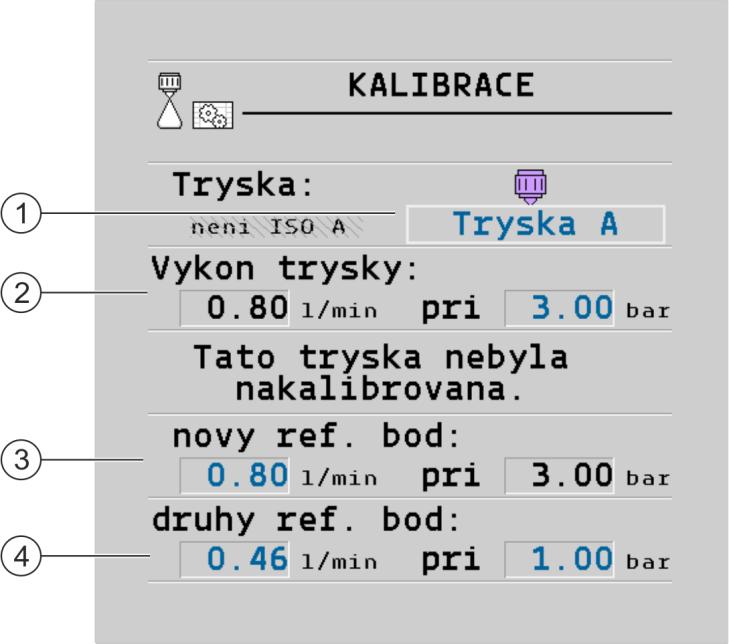

69 Nakonfigurování jobrechneru Konfigurace trysek u postřikovačů s regulací senzoru tlaku 7 3. Zadejte tlakové pásmo pro barvu trysky. 4. V oblasti Vysledky vidíte, u jaké rychlosti dosáhnete rozprašovaného množství Kalibrace trysek Zobrazení Obrazovka Kalibrace Vybraná tryska Aktuální výkon trysek. Pokud změníte tlak, zobrazí se nově vypočítaný výkon trysek. Výkon trysek u 3 barů výsledek kalibrace U nenormovaných trysek je třeba u každého jiného tlaku provést kalibraci. Tento jiný tlak by měl být zhruba stejně vysoký jako plánovaný pracovní tlak. VAROVÁNÍ Postřikovací přípravek nebo zbytky postřikovacího přípravku Nebezpečí otravy nebo poleptání Před kalibrací vyčistěte důkladně nádrž na rozstřikovanou kapalinu. Postřikovač je třeba zcela zbavit postřikovacích přípravků i jejich zbytků. Při kalibrování používejte výhradně čistou vodu. Používejte ochranné vybavení podle platných předpisů. Normovou trysku nakalibrujete takto: Nádrž je naplněna čistou vodou. V nádrži a vedení se nenachází žádné zbytky postřikovacích přípravků Na pracovní obrazovce přepněte režim rozprašování na ruční 2. - Spusťte rozprašování. 3. a - nastavte tlak rozprašování na 3 bary CS V

70 7 Nakonfigurování jobrechneru Krajní trysky 4. Měřicím pohárkem sbírejte po dobu jedné minuty vodu z více trysek. 5. Vypočítejte průměrné množství Zastavte rozprašování Aktivujte automatický režim. 8. Přejděte na obrazovku Kalibrace : > > 9. V řádku Tryska - vyberte trysku ke kalibraci. Normové trysky jsou označeny svou barvou. 10. V poli pod řádkem novy ref. bod: zadejte vypočítané množství v l/min. 11. U nedefinovaných trysek musíte také zadat minimální výkon trysky pod parametrem druhy ref. bod. K tomu je třeba zopakovat postup u jiného tlaku. Provedli jste kalibraci vybrané trysky. 7.9 Krajní trysky Za krajní trysky označujeme trysky, které mají jiné uspořádání rozprašování než ostatní trysky na ramenech. Můžete omezit šířku rozprašování a použít ji ke zpracování okrajů pole (okrajové trysky) nebo zvýšit šířku rozprašování sekce (trysky s dalekým dosahem). Před použitím krajních trysek mějte na paměti: Jako krajní trysky můžete osadit jak trysky s dalekým dosahem, tak okrajové trysky. Můžete sami nastavit, kterým symbolem mají být na pracovní obrazovce zobrazeny krajní trysky. Krajní trysky lze osadit na vnější okraj libovolné sekce. Pro jobrechner ISOBUS nehraje šířka kužele rozprašování roli. Není snímána na žádném místě a nebude zohledněna při těchto výpočtech: při výpočtu pracovního záběru, při výpočtu rozprášeného množství, při výpočtu obsahu nádrže. Aplikace TRACK-Leader a SECTION-Control od společnosti Müller Elektronik zohledňují šířku kužele rozprašování krajních trysek a zachází s nimi jako s normálními tryskami. Pokud používáte tuto aplikaci, musíte případně ručně upravit pracovní záběr. 70 V CS

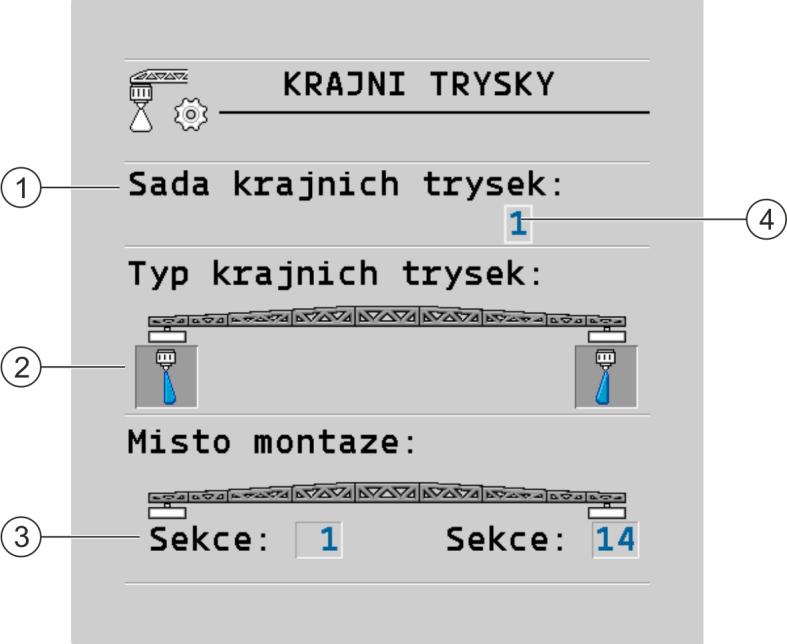

71 Nakonfigurování jobrechneru Krajní trysky Konfigurace krajních trysek Obrazovka pro konfiguraci krajních trysek Parametr Sada krajnich trysek Aktuálně vybraný pár krajních trysek Krajní trysky vlevo a vpravo Místo montáže levé a pravé krajní trysky Parametr Sada krajnich trysek Prostřednictvím parametru Sada krajnich trysek můžete definovat až tři sady krajních trysek. Pro každou sadu můžete dále definovat místo montáže a symbol, který je vhodný pro pracovní obrazovku. Význam symbolů Symbol Význam Bez trysky Okrajová tryska Tryska s dalekým dosahem Takto provedete konfiguraci režimů krajních trysek: 1. Otevřete obrazovku nastavení krajních trysek: > > CS V

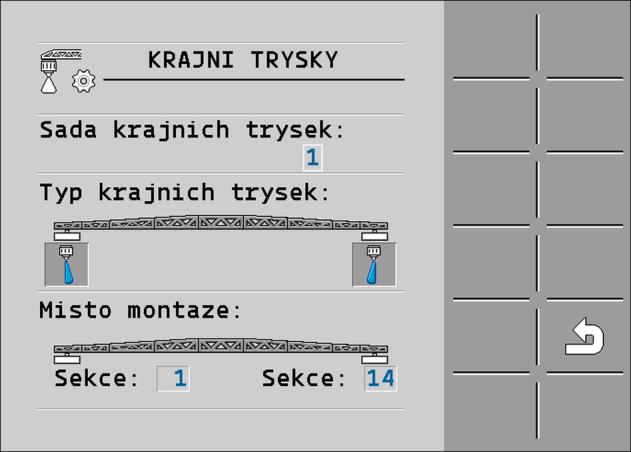

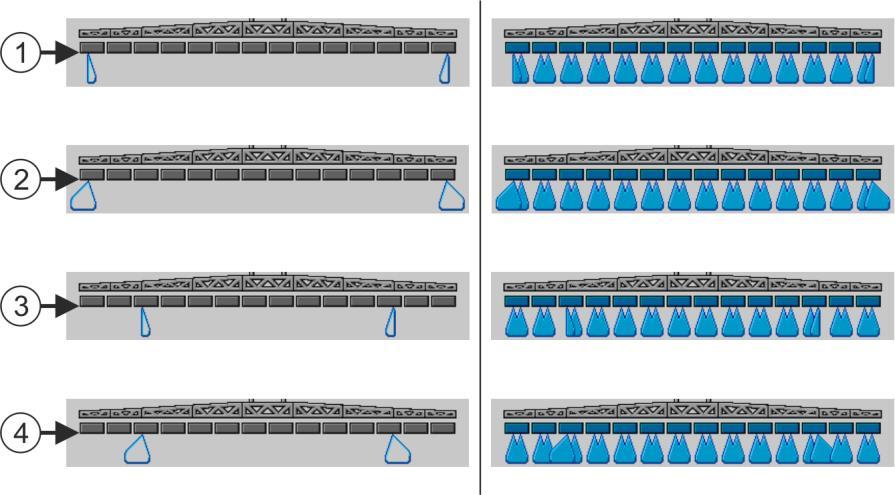

72 7 Nakonfigurování jobrechneru Krajní trysky Zobrazí se tato obrazovka: 2. Na řádku Sada krajnich trysek nastavte, pro jakou sadu krajních trysek chcete nastavení provést. Například 2 : Na obrazovce se zobrazí uložená nastavení. 3. Vyberte jeden ze symbolů trysky pod symbolem ramen. 4. Vyberte požadovaný typ krajní trysky. Zobrazí se alarmové hlášení. Toto hlášení vás informuje, že je třeba restartovat jobrechner, aby byly změny účinné. Jobrechner však ještě nerestartujte, ale dokončete nejprve všechna nastavení. 5. V oblasti Misto montaze zadejte, na kterých sekcích budou krajní trysky osazeny. 6. Restartujte jobrechner Ovládání krajních trysek Krajní trysky na pracovní obrazovce: Vlevo před rozprašováním; Vpravo během rozprašování Okrajové trysky u sekce 1 a 14 Trysky s dalekým dosahem u sekce 1 a 14 Okrajové trysky u sekce 3 a 12 Trysky s dalekým dosahem u sekce 3 a V CS

73 Nakonfigurování jobrechneru Režim Vario a volby konfigurace sdružených trysek 7 Funkční symbol Význam Aktivujte a deaktivujte okrajové trysky vlevo a vpravo Aktivujte a deaktivujte trysky s dalekým dosahem vlevo a vpravo Takto se ovládají krajní trysky: 1. Zastavte rozprašování. 2. Přejděte na doplňkové obrazovky: Na obrazovce se musí zobrazit funkční symboly, které slouží k ovládání krajních trysek. 3. Aby se zobrazily na obrazovce, stiskněte funkční klávesy krajních trysek. Pod symbolem ramen se zobrazí kužel rozprašování krajních trysek. Symboly slouží pouze k zobrazení pozice krajních trysek Způsob fungování Režim Vario a volby konfigurace sdružených trysek Jobrechner umožňuje použít více trysek, které jsou namontovány na sdružených tryskách. Díky tomu můžete rozprašovat s konstantní velikostí kapek, i když se změní rychlost. Čím rychleji pojede postřikovač, tím větší bude tlak v tryskách, aby bylo dodržováno naplánované rozprašované množství. Tím se kapky neustále zmenšují, až bude nutné trysky vyměnit. Řidič postřikovače bez režimu Vario a Výběru musí tedy dodržovat rychlost, která je optimální pro namontované trysky. Provozní režim Vario a Výběr umožňují řidiči měnit trysky, aniž by musel přerušovat práci. Možnost Výběr tedy slouží k ruční aktivaci požadovaných trysek. Možnost Vario potom na základě rychlosti střídá trysky automaticky. Aby byl u každé rychlosti zajištěn optimální tlak a velikost kapek, lze u této varianty současně aktivovat dokonce více trysek. Licence Cesta Režim určuje výrobce postřikovače. Systémy, které mají aktivovány výhradně režim Výběru, mohou ovládat jen dvojité nosiče trysek. Systémy s licencí Vario mohou ovládat dvojité i čtyřnásobné nosiče trysek. Navíc je u těchto systémů možné ruční spínání v režimu Výběru. Licenci Vario lze dokoupit. Sdružené trysky se konfigurují na obrazovce Sdruzene trysky. Dostanete se k nim takto: > Ovládací prvky Funkční symbol Funkce Ruční aktivace trysek 1-4 Slouží k připojení trysek 1-4 z režimu Vario CS V

74 7 Nakonfigurování jobrechneru Režim Vario a volby konfigurace sdružených trysek Funkční symbol Funkce Aktivuje vlastnosti trysek. Umožňuje spočítat možné rozprašované množství a pracovní rychlosti. Střídá náhled mezi výpočtem rozprašovaného množství a výpočtem pracovní rychlosti. Aktivuje zobrazení pásem výkonu vybraných trysek. Aktivuje režim Vario, pokud je zvolen režim Výběru. Aktivuje a deaktivuje čištění trysek Před nákupem trysek kontrola možného rozprašovaného množství Aby bylo možné bezstupňově vyměnit trysky v režimu Vario, musí být zajištěn přesah pásem výkonu namontovaných trysek. To znamená, že musí být možné vybrat u každého tlaku vhodnou trysku. Současně je třeba vybrat takové trysky, které umožní všechna rozprašovaná množství, která lze postřikovačem rozprašovat. Při výběru trysek dbejte na toto: V režimu Vario musí jobrechner umět aktivovat každou samostatnou trysku a kombinaci trysek. Výběr trysek ovlivní možná rozprašovaná množství a pracovní rychlosti. Abyste mohli funkci Vario používat, musí být tyto tři parametry vzájemně sladěny. V režimu Vario musí být možné rozprašovat v těchto množstvích: od nejnižšího rozprašovaného množství při používání nejmenší trysky při nejnižším tlaku, až po nejvyšší rozprašované množství při současném používání všech trysek při nejvyšším tlaku. Při výběru trysek vám pomůže grafika uvedená v aplikaci jobrechneru. Tato grafika uvádí pásma výkonu vybraných trysek. Před objednáním trysek tak můžete zkontrolovat každou kombinaci trysek. Zjistíte zde, zda je naplánovaná kombinace trysek ta správná. 1. Aktivujte režim Vario. 2. Na obrazovce Sdruzene trysky nastavte požadované trysky Aktivujte Asistenta trysek. 4. V Asistentovi trysek zadejte požadované tlakové pásmo a pracovní rychlost Zobrazte možná rozprašovaná množství. Na obrázcích pod tímto hlavním návodem k postupu naleznete vysvětlení k danému zobrazení. 6. Namontujte jen trysky, které prošly kontrolou jobrechneru a jejichž konfigurace nevedla k chybovému hlášení. 74 V CS

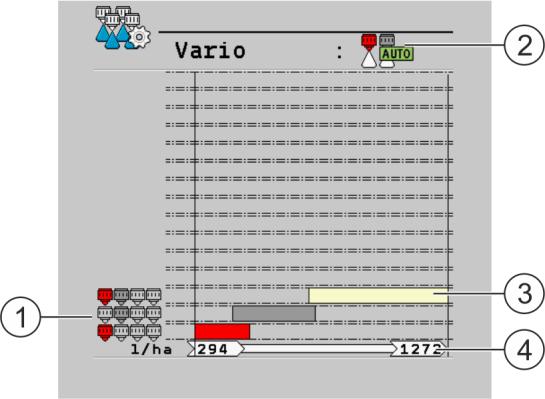

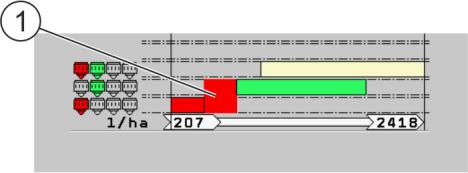

75 Nakonfigurování jobrechneru Režim Vario a volby konfigurace sdružených trysek 7 Možné oblasti trysek pro trysky červené a šedé, v tlakovém pásmu 2-6 barů Zde vidíte, pro kterou kombinaci trysek platí lišta. Aktuální stav funkce. Zde: Je aktivován režim Vario. Lišta s požadovaným rozprašovaným množstvím. Lišta vždy začíná u nejnižšího a končí u nejvyššího tlaku. Minimální a maximální požadovaná hodnota pro všechny kombinace trysek. Pokud existují rozprašovaná množství, která nejsou u dané kombinace trysek možná, bude ukazatel blikat červeně/žlutě: Možné oblasti trysek pro trysky červené a zelené, v tlakovém pásmu 1-6 barů Ukazatel bliká žlutě/červeně. Rozprašovaná množství v blikající oblasti nelze s vybranými tryskami realizovat. V mnoha případech se k ochraně rostlin v režimu Vario používají 3 trysky, přičemž čtvrtá tryska je z režimu Vario vyloučena [ 80] a lze ji aktivovat jen ručně u aplikace tekutého hnojiva. Vario se čtyřnásobným nosičem trysek. Fialová tryska je vyloučena. Rozprašovaná množství se počítají bez zohlednění fialové trysky. Fialová tryska je vyloučena z režimu Vario. V režimu Výběru jsou sice uvedena možná rozprašovaná množství, není však nutné použít kombinaci s přesahem CS V

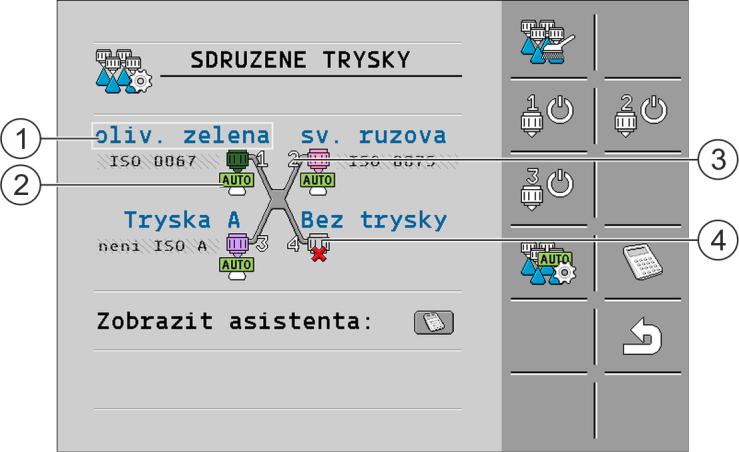

76 7 Nakonfigurování jobrechneru Režim Vario a volby konfigurace sdružených trysek Režim Vario automatická výměna trysek V režimu Vario aktivuje systém automaticky jednu nebo více namontovaných trysek, aby dosahoval zadané velikosti kapek. Obrazovka Sdruzene trysky v režimu Vario. Označení trysek Většina trysek je nakonfigurována na seznamu. Nenormové trysky A, B, C, D lze nakalibrovat. Viz: Asistent trysek [ 67] Stav trysek Viz tabulku níže Pozice trysek na nosiči trysek. Je ji třeba dodržet na všech nosičích trysek. Držák trysky bez trysky Možný stav trysky Symbol Obraz. sdruz. trysek Popis Spínání je zde automatické Na držáku trysky není osazena žádná tryska Tryska je vyloučena z režimu Vario Je deaktivován režim Vario. Je aktivována tato tryska. Je deaktivován režim Vario. Je deaktivována tato tryska. Na pracovní obrazovce je zobrazena skupina symbolů, která ukazuje stav každé jednotlivé trysky na nosiči trysek. 76 V CS

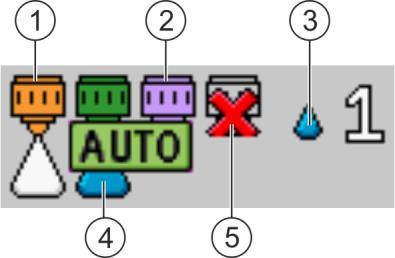

77 Nakonfigurování jobrechneru Režim Vario a volby konfigurace sdružených trysek 7 Stav trysek na pracovní obrazovce Oranžová tryska nerozprašuje. Tryska vyloučena z režimu Vario Zelená tryska rozprašuje. V držáku č. 4 není osazena žádná tryska. Požadovaná velikost kapek Režim Vario aktivujete takto: 1. Otevřete obrazovku Sdruzene trysky" Aktivujte režim Vario. 3. Pod tryskami se zobrazí AUTO Režim Výběr ruční výměna trysek V režimu Výběru můžete trysky vybírat ručně. Tryska pak zůstává aktivní tak dlouho, dokud ji ručně opět nedeaktivujete nebo dokud neaktivujete režim Vario. Obrazovka Sdruzene trysky v režimu Výběru Kurzor Kužel rozprašování pod tryskou vybranou k rozprašování Tryska 2 a 3 nebude při rozprašování aktivována. V držáku č. 4 není osazena žádná tryska. Takto můžete ručně aktivovat a deaktivovat trysky: 1. až - Aktivujte požadovanou trysku. Pod symbolem trysky, uprostřed obrazovky, se zobrazí kužel rozprašování. Tato tryska je nyní aktivována. Aktivuje se režim Výběru. Trysky nebudou vybírány automaticky. Zobrazí se funkční symbol CS V

78 7 Nakonfigurování jobrechneru Režim Vario a volby konfigurace sdružených trysek Režim Výběru opustíte, jakmile aktivujete režim Vario nebo trysky deaktivujete ručně Konfigurace trysek u nosičů sdružených trysek Každou trysku na nosiči sdružených trysek můžete konfigurovat samostatně. Přitom můžete: Vybírat trysky ze seznamu Kalibrovat trysky Výběr druhu trysky Můžete vybrat jednu ze 14 trysek odpovídajících normě ISO a čtyři trysky neodpovídající normě ISO. Když použijete trysku, která neodpovídá normě ISO 10625, můžete na seznamu vybrat trysku A, B, C nebo D. Tyto trysky však musíte nakalibrovat. Trysky, barvy a výkon podle normy ISO Barva trysky podle normy ISO Identifikátor ISO Výkon v l/min při tlaku 3 bary Sv. fialová ,2 Sv. růžová ,3 Oranžová 01 0,4 Zelená 015 0,6 Žlutá 02 0,8 Fialová 025 1,0 Modrá 03 1,2 Purpurová 035 1,4 Červená 04 1,6 Hnědá 05 2,0 Šedá 06 2,4 Bílá 08 3,2 Sv. modrá 10 4,0 Sv. zelená 15 6,0 Tryska A - Specifický Tryska B - Specifický Tryska C - Specifický 78 V CS

79 Nakonfigurování jobrechneru Režim Vario a volby konfigurace sdružených trysek 7 Barva trysky podle normy ISO Identifikátor ISO Výkon v l/min při tlaku 3 bary Tryska D - Specifický Je otevřena obrazovka Sdruzene trysky. 1. Vyberte trysku na obrazovce. Zobrazí se seznam s barvami trysek. 2. Vyberte nainstalovanou trysku. Na obrazovce SDRUZENE TRYSKY se zobrazí vybraná tryska. Kalibrace trysek Pokud instalujete trysku, která neodpovídá normě ISO, nebo zjistíte, že se vaše trysky chovají jinak, než jak je uvedeno v normě ISO, můžete tyto trysky nově nakalibrovat. Vybrali jste trysku, kterou chcete nakalibrovat Otevřete konfiguraci trysek 2. Zadejte parametr trysky. Tyto parametry naleznete buď v dokumentaci výrobce trysek nebo v jiném zdroji. Kalibrace probíhá podobně jako u systémů bez nosičů sdružených trysek. Viz kapitolu: Kalibrace trysek [ 69] Způsob fungování Nastavení velikosti kapek V režimu Vario lze nastavit velikost kapek. Na základě modelu postřikovače bude k dispozici 4 až 9 nastavitelných velikostí kapek. Ovládání velikosti kapek v režimu Vario je realizováno přes tlakové pásmo, které je nastaveno na obrazovce Obraz. sdruz. trysek. Software se bude pokoušet udržovat systém v úzkém tlakovém pásmu, uprostřed pásma nastaveného pro trysky. Ke zvětšení kapek se sníží tlak nebo se aktivuje nejbližší možná tryska, která bude při daném tlaku generovat větší kapky. Ke zmenšení kapek se zvýší tlak nebo se aktivuje menší tryska, která bude při daném tlaku generovat menší kapky. Takto změníte velikost kapek v režimu Vario: Tlak musí zůstat konstantní. Nakonfigurovali jste trysky. Postřikovač jede a rozprašuje. 1. Otevřete doplňkové funkční symboly: 2. - Nastavte požadovanou velikost kapek. Nastavená velikost kapek se zobrazí na pracovní obrazovce. Systém vybere vhodnou kombinaci trysek CS V

80 7 Nakonfigurování jobrechneru Režim Vario a volby konfigurace sdružených trysek Deaktivace trysek Trysky lze deaktivovat jen na čtyřnásobném nosiči trysek. Máte při tom následující možnosti: Trysku můžete deaktivovat globálně. Trysku můžete také vyloučit v režimu Vario. Globální deaktivace trysek Deaktivaci proveďte tímto způsobem v případě, že nepoužíváte kompletně pokryté nosiče trysek. Namontujte trysku na čtyřnásobný nosič trysek. Je otevřena obrazovka Sdruzene trysky. 1. Vyberte ukazatelem trysku, kterou chcete deaktivovat. Zobrazí se seznam s barvami trysek. 2. Vyberte Bez trysky. Vyloučení trysek z režimu Vario Z režimu Vario můžete vyloučit trysku. Vyloučené trysky lze aktivovat jen v režimu Výběru nebo čištění. Trysku deaktivovanou v režimu Vario pak můžete např. použít k rozprašování tekutého hnojiva v režimu Výběru. Zbývající 3 trysky jsou potom k dispozici pro normální rozprašování v režimu Vario. Namontujte trysku na čtyřnásobný nosič trysek. Je otevřena obrazovka Sdruzene trysky Stiskněte. 2. až - Vyberte trysku, kterou chcete vyloučit. 3. Vyloučená tryska se označí takto: Aktivace sdružených trysek Takto aktivujete licenci Vario: 1. Běžte na obrazovku Data stroje : > > > 2. - Otevřete nabídku licence. Zobrazí se obrazovka Licence. 3. Vyberte SDRUZENE TRYSKY. 4. Zkopírujte Kód ME a uveďte při nákupu licence od společnosti Müller-Elektronik. Od společnosti Müller-Elektronik obdržíte heslo pro aktivaci funkce. 5. Zadejte heslo. 80 V CS

81 Nakonfigurování jobrechneru Konfigurace systému Airtec 7 6. Restartujte jobrechner Konfigurace systému Airtec Při konfigurování systému Airtec je nutné pouze vybrat číslo namontované trysky. UPOZORNĚNÍ Nesprávné číslo trysky Poškození rostlin Zadávejte vždy správné číslo trysky. 1. Přejděte na obrazovku Airtec : > 2. - Nastavte číslo trysky Zadání geometrie postřikovače Geometrie postřikovače zahrnuje celou řadu parametrů, které popisují rozměry vašeho stroje. Na základě nastavení geometrie postřikovače má software přesné informace o tom, jak dlouhý a jak široký je stroj a kde se nacházejí jednotlivé sekce. Parametry geometrie trysek Při nastavování geometrie trysek musíte změřit tyto odstupy: CRP bod připojení nebo bod, od kterého se měří rozměry. U samojízdných postřikovačů to může být poloha GPS přijímače, u přídavných nebo připojených postřikovačů je to bod ukotvení nebo připojení. DRP bod otáčení postřikovače nebo bod, na kterém se dotýká země. ERP poloha trysek. 1. Přejděte na obrazovku Geometrie : > > > > Zobrazí se následující obrazovka: 2. V nejvyšším poli vyberte typ postřikovače. Zobrazí se obrázek postřikovače CS V

82 7 Nakonfigurování jobrechneru Kalibrace senzorů pro zrcadlové naklonění ramen 3. Změřte vzdálenosti uvedené na obrázku. 4. Zadejte změřené vzdálenosti Kalibrace senzorů pro zrcadlové naklonění ramen Cílem kalibrace se zjistit a uložit polohu ramen v maximálním možném sklonu a ve vodorovné poloze. Kalibraci musíte provést v následujících případech: Před prvním uvedením do provozu. Pokud je nesprávně znázorněn sklon ramen. Zobrazení Aktuální poloha ramen se může zobrazit v těchto místech: Pracovní obrazovka Obrazovka Sklon ramen Vysvětlení k zobrazení naleznete v kapitole: Zrcadlové naklonění ramen při otáčení [ 39] Senzor úhlu nakalibrujete takto: 1. Postavte postřikovač na rovný povrch. 2. Přejděte na obrazovku Sklon ramen : > > Zobrazí se obrazovka Sklon ramen". 3. Stiskněte. 4. Nastavte ramena vodorovně. Důležitá je přitom skutečná poloha ramen. Obrázek na obrazovce není v tuto chvíli ještě nakalibrován Zahájení kalibrace vodorovné čáry. Zobrazí se tento symbol: Nyní máte několik sekund na spuštění kalibrace Spusťte kalibraci. Vodorovná poloha je uložena, jakmile se zobrazí symbol. Uložili jste vodorovnou čáru. 7. Skloňte ramena doprava Proveďte kalibraci sklonění doprava. ujte přitom stejně jako u vodorovné čáry. 9. Skloňte ramena doleva Proveďte kalibraci sklonění doleva Postřikovač se dvěma okruhy a jobrechnery U postřikovačů se dvěma armaturami a rameny, které jsou ovládány dvěma jobrechnery, musíte každý jobrechner nakonfigurovat vhodným způsobem pro vybavení příslušného ramene. 82 V CS

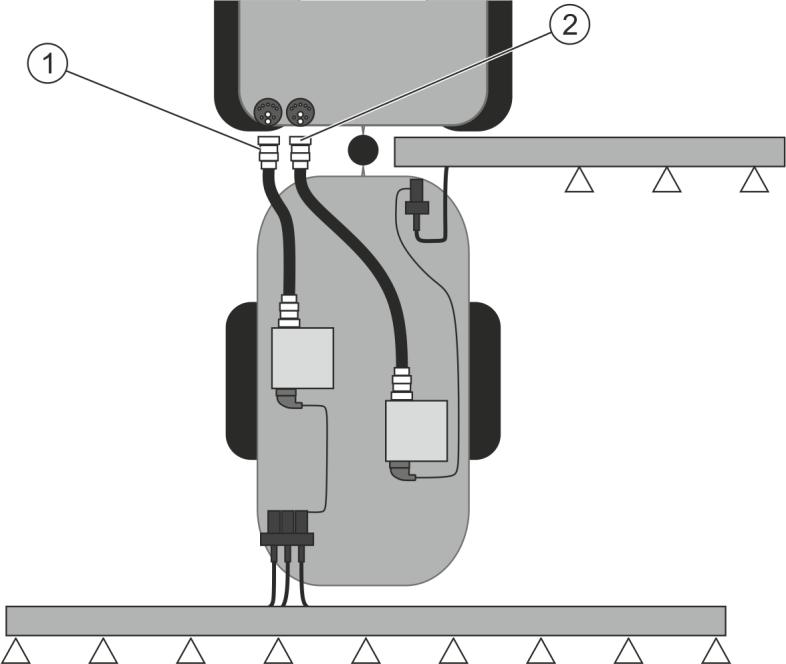

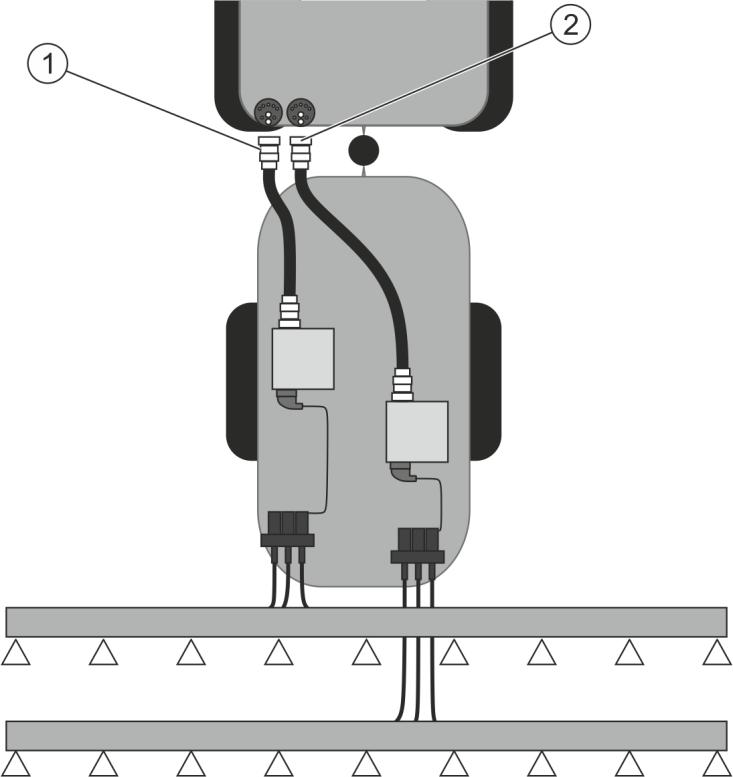

83 Nakonfigurování jobrechneru Postřikovač se dvěma okruhy a jobrechnery 7 Navíc se provádí tato nastavení: Musíte rozhodnout, který systém má být hlavní a který doplňkový. V hlavním jobrechneru označte parametr Druhý [ 84] konektor. Musíte nastavit geometrii u obou jobrechnerů. [ 84] Musíte vybrat jedno ovládací zařízení pro každé rameno. [ 53] Polní postřikovač se dvěma rameny vzadu. Hlavní systém Doplňkový systém Postřikovač s jedním ramenem vepředu a vzadu. Hlavní systém Doplňkový systém CS V

84 7 Nakonfigurování jobrechneru Postřikovač se dvěma okruhy a jobrechnery Identifikování jobrechneru U systémů se dvěma jobrechnery ISOBUS musíte identifikovat oba jobrechnery. Na hlavním jobrechneru musíte aktivovat tzv. druhý konektor (2nd Connector). U druhého konektoru se jedná o virtuální přípojku pro druhý jobrechner ISOBUS. Aktivací parametru sdělíte systému ISOBUS, že kromě stroje, řízeného hlavním jobrechnerem, existuje druhý stroj. Terminál dokáže zohlednit geometrii obou strojů a umožnit tak spínání sekcí. Poloha druhého stroje se přitom vždy uvádí ve vztahu k prvnímu stroji. Za druhý stroj lze považovat druhou armaturu rameny, což je také případ v tomto návodu. Za postřikovač lze však také připojit druhý stroj, popř. lze tento druhý stroj připojit před traktor. Protože zde popisovaný systém nemá druhou zásuvku ISOBUS zařízení, musíte na traktoru použít druhou zásuvku ISOBUS zařízení. Parametr Standardní systém bez doplňkového jobrechneru U dvou armatur: Hlavní jobrechner Doplňkový jobrechner Instance ME-ISO ME-ISO ME-ISO Secondary Druhý konektor neaktivujte aktivujte neaktivujte 1. Běžte na obrazovku Data stroje : > > > 2. Zadejte uživatelské heslo: Stiskněte. 4. Zadejte servisní heslo: Servisní heslo si můžete vyžádat u své kontaktní osoby společnosti Müller Elektronik Otevřete obrazovku ISO Nastavte parametr Geometrie postřikovačů se dvěma jobrechnery Musíte změřit a zadat tyto vzdálenosti: V hlavním pracovním počítači: Vzdálenosti mezi hlavními rameny, nápravou a přípojným bodem. V doplňkovém pracovním počítači: Vzdálenost mezi hlavními rameny (CRP_2) a doplňkovými rameny. U systémů s jednostranně vyklopitelnými doplňkovými rameny [ 83] musíte navíc zadat vzdálenost DRP_Y: Ramena se nachází na levé straně: 0cm Ramena na pravé straně: Pracovní záběr ramen v cm Takto zadáte geometrii postřikovače v hlavním pracovním počítači: V hlavním pracovním počítači jste stanovili druhý konektor. 84 V CS

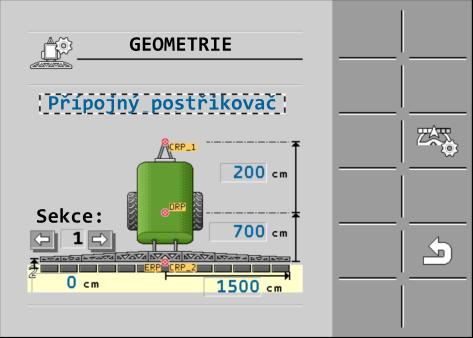

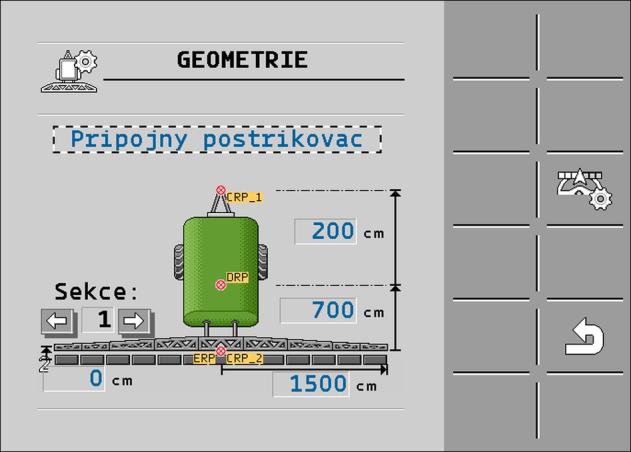

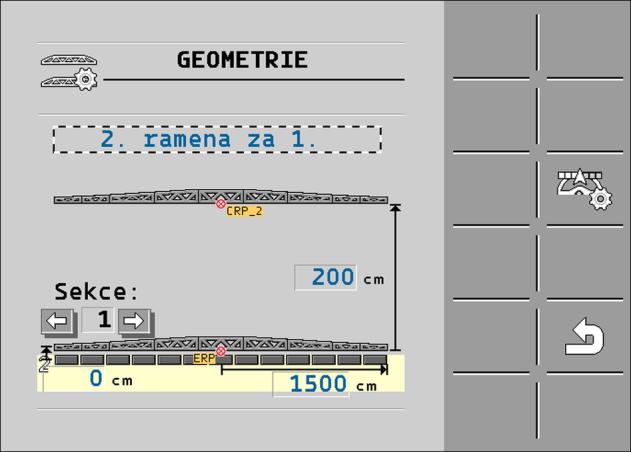

85 Nakonfigurování jobrechneru Konfigurace jednotek 7 1. Přejděte na obrazovku Geometrie v aplikaci hlavního pracovním počítači: > > > > Zobrazí se následující obrazovka: Na obrázku uvidíte dva červené body: CRP_1 - přípojný bod; DRP - náprava; CRP_2 - pracovní bod hlavních ramen. Z tohoto bodu musíte také později změřit vzdálenost k druhým ramenům. 2. Na řádku nad nákresem nastavte vhodný typ postřikovače. 3. Zadejte naměřené hodnoty. Geometrii postřikovače zadáte v hlavním pracovním počítači takto: 1. Přejděte na obrazovku Geometrie v aplikaci doplňkového pracovního počítače: > > > > Zobrazí se následující obrazovka: Červený bod CRP_2 označuje první ramena. 2. V řádku nad nákresem vyberte, zda se druhá ramena nachází před nebo za prvními rameny (při pohledu ve směru jízdy): 2. ramena za 1. nebo 2. ramena před Změřte a zadejte vzdálenost mezi CRP_2 a druhými rameny (ERP) Konfigurace jednotek Všechny jednotky, které má terminál zobrazovat, můžete konfigurovat. Přitom můžete vybírat z různých metrických a imperiálních jednotek CS V

86 7 Nakonfigurování jobrechneru Konfigurace jednotek 1. Na pracovní obrazovce stiskněte: > > > > Zobrazí se obrazovka JEDNOTKY". Na obrazovce vidíte, jaké kategorie a podkategorie můžete konfigurovat. 2. Proveďte požadovaná nastavení. 3. Nakonfigurujte volitelně pro každou kategorii a podkategorii parametr Pocet des. míst: a Des. místo (pevné):. Zobrazené hodnoty se přepočítají a zobrazí v nakonfigurovaných jednotkách. Parametry Počet des. míst Zadejte, kolik desetinných míst se má zobrazit. Des. místo (pevné) Aktivujte tento parametr, pokud se desetinné místo nemá automaticky přesunovat. Desetinná místa jsou pak stále k dispozici také u vyšších čísel. 86 V CS

87 TRAIL-Control Konfigurace systému Trail Control 8 8 TRAIL-Control Systém TRAIL-Control řídí připojené zařízení tak, aby jeho pneumatiky přesně následovaly jízdní stopu traktoru. Dostupné funkce Systém TRAIL-Control disponuje těmito funkcemi: Řízení připojeného zařízení: Řízení oje oj připojeného zařízení bude řízena vybraným směrem. Řízení otočným čepem kola připojeného zařízení budou řízena vybraným směrem. Řízení proti svahu: Řízení připojeného zařízení proti svahu, při práci ve svažitém terénu. Předpoklady Aby systém TRAIL-Control fungoval, musí být splněny tyto předpoklady: Minimální rychlost = 3 km/h. U nízkých rychlostí nemůže řízení probíhat. (Standardní) maximální rychlost = 15 km/h. Pokud jedete rychleji než 15 km/h, vypne se automaticky funkce TRAIL-Control. Upozornění: Výrobce stroje navíc dokáže zvýšit nebo snížit před expedicí postřikovače maximální rychlost, aby se rychlost upravila podle vlastností postřikovače a jeho používání v souladu s určením. Maximální rychlost může výrobce stroje upravit a zvýšit podle připojeného zařízení. Minimální průtok oleje v hydraulickém zařízení traktoru = 25 l/min. U větších postřikovačů může být minimální průtok oleje větší. 8.1 Konfigurace systému Trail Control Úprava konfigurace podle traktoru Jako uživatel máte možnost změnit několik parametrů. Tyto parametry mohou nepatrně ovlivnit chování systému nebo umožnit připojení k jinému traktoru. Takto otevřete parametry: Je otevřena spouštěcí obrazovka. 1. Přejděte na obrazovku TRAIL-Control : nebo > > Zobrazí se obrazovka TRAIL Control". 2. Nakonfigurujte parametry podle požadavků seznamu parametrů. Funkční symbol řízení oje Funkční symbol řízení otočného čepu Význam Zapne a vypne aplikaci TRACK-Leader. Řídí pracovní zařízení doleva CS V

88 8 TRAIL-Control Konfigurace systému Trail Control Funkční symbol řízení oje Funkční symbol řízení otočného čepu Význam Řídí pracovní zařízení doprava. Vystředí pracovní zařízení. Otevře obrazovky nastavení. Aktivujte funkci Řízení proti svahu. Otevře kalibrační obrazovku. Spustí kalibraci středové polohy. Spustí kalibraci levého koncového dorazu. Spustí kalibraci pravého koncového dorazu. Spustí kalibraci proporčního ventilu. Seznam parametrů Řídit proti svahu Funkčním symbolem můžete aktivovat funkci řízení proti svahu. - Řízení proti svahu je deaktivováno - Řízení proti svahu je aktivováno Systém začne řídit připojené zařízení, jakmile senzor náklonu zaregistruje svah. Přitom je vždy řídí do svahu nahoru. Tuto funkci lze deaktivovat jen v případě, že je aktivní systém TRAIL-Control. Abyste předešli chybám při práci, deaktivujte tento parametr, když nepracujete ve svahu. [ 97] Kompenzační doba Zadejte jen u připojených zařízení s černobílou hydraulikou. Čím vyšší je hodnota, tím dříve se zahájí průjezd zatáčkou v automatickém režimu. Čím nižší je hodnota, tím později se zahájí jízda zatáčkou v automatickém režimu. Normálně činí hodnota: 700 ms a 1000 ms. 88 V CS

89 TRAIL-Control Konfigurace systému Trail Control 8 Rychlost hydrauliky Zadejte jen u připojených zařízení s proporčním ventilem. Rychlost hydrauliky je hodnota, kterou nastavujete rychlost řízení. Normálně činí hodnota: 1,5%/ a 3%/ Tolerance odchylky Povolená odchylka ovlivňuje chování řízení v pásmu středové polohy. Čím menší odchylka je nastavená, tím citlivěji bude řízení reagovat na malé změny. Normálně činí hodnota: 2 a 3 Sirka stopy Šířka stopy postřikovače, tedy vzdálenost mezi koly jedné nápravy. Osa traktoru<->spoj Vzdálenost mezi středem zadní nápravy traktoru a tažným zařízením traktoru Kalibrace systému Trail-Control VAROVÁNÍ Nebezpečí zranění v důsledku pohybu připojeného zařízení Při kalibrování proporčního ventilu se připojené zařízení automaticky pohne. To představuje nebezpečí pro Vás i osoby stojící v bezprostřední blízkosti připojeného zařízení. Zajistěte, aby se v rozsahu regulace připojeného zařízení nenacházely žádné osoby. Jakmile se někdo začne přibližovat k připojenému zařízení, přerušte kalibraci funkční klávesou nebo. Kdy kalibrovat? Sekvence Před prvním uvedením do provozu. Na začátku každé sezóny. Pokud se vyskytnou nepřesnosti. Součástí kalibrace systému TRAIL-Control jsou dva kroky: Krok 1: Naučení středové polohy a koncového dorazu a kalibrace senzoru náklonu. V tomto kroku naučíte jobrechner polohu osy popř. otočného čepu jako středovou, levou a pravou polohu. Mezilehlé polohy si jobrechner vypočítá sám. Přitom musí být namontován senzor náklonu. Poté již jeho polohu nelze měnit. Krok 2: Kalibrace hydrauliky proporčního ventilu Jen pro připojená zařízení s proporčním ventilem CS V

90 8 TRAIL-Control Konfigurace systému Trail Control V tomto kroku je připojené zařízení automaticky řízeno na obě strany a přitom jsou měřena napětí. Kalibrace probíhá automaticky. Naučení středové polohy a koncových dorazů Vzhled obrazovek během kalibrování závisí na tom, zda je Vaše připojené zařízení řízeno přes osu nebo otočný čep. je však v obou případech stejný, liší se jen symboly. Zde [ 87] vidíte, které symboly se zobrazí při řízení osou. Fáze 1: Naučení středové polohy Upozornění: V pokynech používáme jen symboly, které se zobrazí u systémů s řízením otočným čepem. Systém TRAIL-Control se nachází v ručním režimu. Terén není svažitý. Senzor náklonu nesmí registrovat svah, jinak nebude správně fungovat funkce Řízení proti svahu. 1. Přejděte na obrazovku Kalibrace : nebo > > > > 2. Zobrazí se obrazovka Kalibrace". 3. Postavte připojené zařízení na rovný podklad do jedné linie za traktorem. Ujeďte rovně několik metrů, dokud kola postřikovače nepojedou přesně ve stopách traktoru. nebo - nastavte pomocí funkčních kláves středovou polohu. 4. Zatavte traktor, jakmile bude postřikovač stát přesně v rovné linii za traktorem Spusťte kalibraci středové polohy. Zobrazí se následující hlášení: Stredova poloha: Kalibrace je priprav Potvrďte během 3 sekund. Čas počítají červené hodiny: Spustí se kalibrace. Zobrazí se následující hlášení: Stredova poloha: Kalibrace bezi Modré hodiny ukazují postup: Fáze 1 je ukončena, jakmile zhasne hlášení Stredova poloha: Kalibrace bezi. Provedli jste kalibraci středové polohy. 7. Nyní můžete zahájit fázi 2 kalibrace. 90 V CS

91 TRAIL-Control Konfigurace systému Trail Control 8 Fáze 2: Naučení koncových dorazů 1. - Připojené zařízení je řízeno doleva do maximálně možné polohy Spusťte kalibraci. Zobrazí se následující hlášení: Max. leva poloha: Kalibrace je priprav Potvrďte během 3 sekund. Čas počítají červené hodiny: Spustí se kalibrace. Zobrazí se následující hlášení: Max. leva poloha: Kalibrace bezi Modré hodiny ukazují postup: 4. Vyčkejte, dokud nezhasne hlášení Max. leva poloha: Kalibrace bezi Připojené zařízení je řízeno doprava do maximálně možné polohy Spusťte kalibraci. Zobrazí se následující hlášení: Max. prava poloha: Kalibrace je priprav Potvrďte během 3 sekund. Čas počítají červené hodiny: Spustí se kalibrace. Zobrazí se následující hlášení: Max. prava poloha: Kalibrace bezi Modré hodiny ukazují postup: 8. Vyčkejte, dokud nezhasne hlášení Max. prava poloha: Kalibrace bezi. Ukončili jste fázi 2 kalibrace. Kalibrace hydrauliky proporčního ventilu Hydrauliku proporčního ventilu je třeba kalibrovat jen v případě, kdy používáte připojené zařízení s proporčním ventilem. VAROVÁNÍ Nebezpečí zranění v důsledku pohybu připojeného zařízení Při kalibrování proporčního ventilu se připojené zařízení automaticky pohne. To představuje nebezpečí pro Vás i osoby stojící v bezprostřední blízkosti připojeného zařízení. Zajistěte, aby se v rozsahu regulace připojeného zařízení nenacházely žádné osoby. Jakmile se někdo začne přibližovat k připojenému zařízení, přerušte kalibraci funkční klávesou nebo. Systém TRAIL-Control se nachází v ručním režimu CS V

92 8 TRAIL-Control Konfigurace systému Trail Control Terén není svažitý. Senzor náklonu nesmí registrovat svah, jinak nebude správně fungovat funkce Řízení proti svahu. Máte dostatek místa, abyste mohli jet dopředu po dobu cca 30 sekund. 1. Přejděte na obrazovku Kalibrace : nebo > > > > 2. Zobrazí se obrazovka Kalibrace". 3. Postavte připojené zařízení na rovný podklad do jedné linie za traktorem. Ujeďte rovně několik metrů, dokud stopy postřikovače nebudou ležet přesně ve stopách traktoru. nebo - nastavte pomocí funkčních kláves středovou polohu. 4. Zatavte traktor, jakmile bude postřikovač stát přesně v rovné linii za traktorem. 5. Jeďte velmi pomalu dopředu. Během jízdy odpovídá tření kol reálným pracovním podmínkám, čímž bude kalibrace ještě přesnější. Tuto kalibraci můžete také provést u stojícího stroje Spusťte kalibraci. Zobrazí se následující hlášení: Hydraul. výkon: Kalibrace je priprav Potvrďte během 3 sekund. Zobrazí se následující hlášení: Hydraul. výkon: Kalibrace bezi. Připojené zařízení (popř. jeho oj nebo otočný čep) se nyní pohne pomalu doleva a následně pomalu doprava. Tento proces může trvat až 20 sekund. Kalibrace je ukončena, jakmile zhasne hlášení Hydraul. výkon: Kalibrace bezi. 8. Zastavte Konfigurace automatického vystředění Systém v některých situacích dokáže vystředit připojené zařízení. U řízení ojí to znamená uvedení oje do přímé polohy a u řízení otočným čepem to znamená vyrovnání kol. Jako uživatel můžete vybrat, jaké automatismy se mají aktivovat, a nakonfigurovat tyto automatismy v mírném rozsahu. Automatismy aktivujete takto: 1. Přejděte na obrazovku TRAIL-Control : nebo > > 2. - Stiskněte krátce. 92 V CS

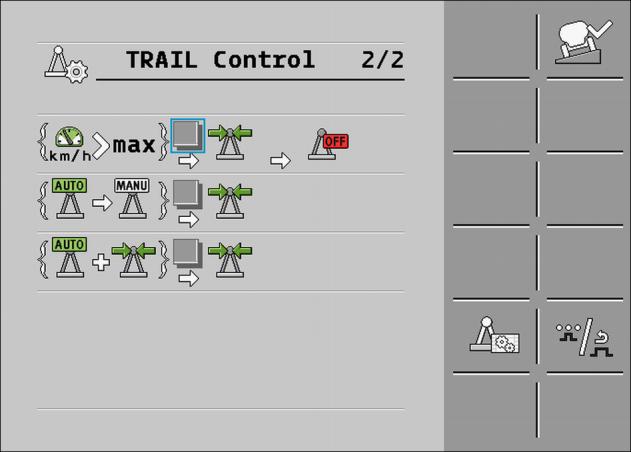

93 TRAIL-Control Konfigurace systému Trail Control 8 Zobrazí se tato obrazovka: Na každém řádku je popsán jeden automatismus. Vlevo vidíte podmínky, za kterých se daný mechanismus provede. Vpravo jsou potom uvedeny důsledky. 3. K aktivaci funkce zaškrtněte požadovaný řádek. V dalších kapitolách jsou tyto funkce objasněny. Vystředění při překročení maximální rychlosti Systém vystředí připojené zařízení, jakmile bude překročena maximální rychlost. Maximální rychlost činí zpravidla 15 km/h, výrobce ji však může v některých případech (pokud to povoluje konstrukce) zvýšit. Pro aktivaci označte políčko u těchto symbolů. Způsob fungování Jakmile překročíte maximální rychlost, zobrazí se chybové hlášení. Současně se vystředí připojené zařízení. Přitom nehraje roli, zda systém předtím fungoval v ručním nebo automatickém režimu. Během centrování se na pracovní obrazovce zobrazí symbol ručního režimu: nebo Centrování může trvat maximálně osm sekund. Poté se tato funkce přeruší, a to nehledě na skutečnost, zda již bylo dosaženo středu. Poté bude systém TRAIL-Control deaktivován. Automatické vystředění lze stornovat stisknutím funkčních kláves, (, ). Kromě toho se systém vypne. Vystředění při změně na ruční režim Systém vystředí připojené zařízení, jakmile změníte pracovní režim z automatického na ruční. Pokud během vystřeďování pohnete s řízením, přeruší se vystředění. Systém zůstane v ručním režimu. Pro aktivaci označte políčko u těchto symbolů CS V

94 8 TRAIL-Control Konfigurace systému Trail Control Vystředění při aktivaci symbolu vystředění Pokud pracujete v automatickém režimu a aktivujete funkční symbol nebo, vystředí systém automaticky připojené zařízení. Proto se systém uvede do ručního režimu. Navíc můžete určit, po kolika sekundách se má opět aktivovat automatický režim. Pro aktivaci označte políčko u těchto symbolů Konfigurace automatismů při couvání Několik traktorů dokáže při zařazení zpátečky odeslat signál přes ISOBUS na všechny jobrechnery ISOBUS. Systém TRAIL-Control také může rozpoznat signál couvání a reagovat na něj. Standardně se při rozpoznání signálu couvání zastaví činnost systému TRAIL-Control. Automatický režim zůstává v tomto případě aktivní, nebudou však řízeny hydraulické ventily. Můžete nakonfigurovat, jak se má chovat systém TRAIL-Control, když obdrží signál couvání. Automatismy aktivujete takto: 1. Přejděte na obrazovku TRAIL-Control : nebo > > Zobrazí se obrazovka TRAIL Control" Stiskněte. Zobrazí se druhá strana systému TRAIL Control. Na každém řádku je popsán jeden automatismus. Vlevo vidíte v závorkách podmínky, za kterých se daný mechanismus provede. Vpravo jsou potom uvedeny důsledky. 3. K aktivaci funkce zaškrtněte požadovaný řádek. V dalších kapitolách jsou tyto funkce objasněny. Reakce na signál couvání v ručním režimu Pokud systém pracuje v ručním režimu a vozidlo couvá, lze vystředit připojené zařízení. Vystředění při signálu couvání Způsob fungování Jakmile vozidlo zastaví (rychlost = 0 km/h), zobrazí se na obrazovce symbol (při řízení otočným čepem ). Pokud během následujících 10 sekund začnete couvat, vystředí se připojené zařízení. Couvat začněte teprve po vypršení těchto 10 sekund nic se nestane. Tím zabráníte vystředění připojeného zařízení u zaparkovaných vozidel při couvání. Důležité poznámky: 94 V CS

95 TRAIL-Control TRAIL-Control - používání řízení ojí a otočným čepem 8 Pokud se zobrazí symboly ( ), můžete ihned začít ručně řídit připojené zařízení. Pokud během automatického vystřeďování stisknete klávesu ( ) nebo ( ), přeruší se vystřeďování. Vystřeďování nikdy netrvá déle než 8 sekund. Pokud se připojené zařízení během 8 sekund nevystředí, přeruší se vystřeďování. Několik traktorů odesílá nečekaně a bez důvodu signál couvání, i když stojí. Abyste minimalizovali rizika pro řidiče, lze automatické vystředění automaticky aktivovat jen během prvních 10 sekund po zastavení vozidla. Pokud vozidlo stojí déle než 10 sekund a teprve poté začne couvat, neprovede se automatické vystředění. Reakce na signál couvání v automatickém režimu Pokud systém pracuje v automatickém režimu a vozidlo couvá, lze definovat až tři automatismy. Krok Obrázek s políčkem Vysvětlení 1 Návrat do ručního režimu 2 Automatické vystředění Jakmile bude rozpoznán signál couvání, aktivuje se ruční režim. Většina řidičů ráda řídí připojené zařízení při couvání ručně. Současně s aktivací ručního režimu lze provést automatické vystředění. 3 Návrat do automatického režimu Jakmile začnete jet opět dopředu, může systém aktivovat automatický režim. Stane se tak během prvních 30 sekund po přepnutí systému do ručního režimu. 8.2 TRAIL-Control - používání řízení ojí a otočným čepem Pracovní režimy Systém TRAIL-Control Vám umožňuje pracovat ve dvou režimech: V automatickém režimu V ručním režimu Funkce Funkční symbol u řízení ojí Funkční symbol u řízení otočným čepem Zapnutí a vypnutí systému TRAIL-Control CS V

96 8 TRAIL-Control TRAIL-Control - používání řízení ojí a otočným čepem Funkce Funkční symbol u řízení ojí Funkční symbol u řízení otočným čepem Přepínání mezi manuálním a automatickým režimem Zobrazení Při ovládání systému TRAIL-Control jsou na pracovní obrazovce zobrazeny tyto symboly: Význam Symboly u řízení oje Symboly u řízení otočným čepem Není TRAIL-Control nebo TRAIL-Control je v automatickém režimu. Systém TRAIL-Control je nainstalován, ale je deaktivován. Systém TRAIL-Control se nachází v ručním režimu. Oj je zamknuta čepem Připojené zařízení je řízeno doleva. Připojené zařízení je řízeno doprava Řízení připojeného zařízení VAROVÁNÍ Nebezpečí zranění v důsledku pohybu připojeného zařízení Při řízení se připojené zařízení pohybuje na stranu. Tím mohou vzniknout nebezpečí pro osoby i majetek v bezprostřední blízkosti připojeného zařízení. Před zahájením řízení zajistěte, aby nikdo nestál v dosahu připojeného zařízení. Řízení v automatickém režimu Pokud pracujete v automatickém režimu, bude se připojené zařízení řídit automaticky. Gyroskop měří změnu směru traktoru a jobrechner počítá potřebný úhel pro řízení připojeného zařízení. 96 V CS

97 TRAIL-Control TRAIL-Control - používání řízení ojí a otočným čepem 8 Na symbolech na pracovní obrazovce poznáte, ve kterém směru je připojené zařízení řízeno. Řízení v ručním režimu V ručním režimu musíte připojené zařízení řídit ručně. Takto najedete do zatáčky doprava: 1. Jeďte traktorem doprava 2. / - Řiďte připojené zařízení pro jízdu doprava. U řízení ojí: Oj bude řízena doleva. U řízení otočným čepem: Kola budou řízena doleva. Na pracovní obrazovce se zobrazí šipka doleva: Takto můžete jet opět rovně: 1. Jeďte s traktorem rovně. 2. / - Řiďte připojené zařízení do středové polohy. Připojené zařízení se pomalu pohne do středové polohy. Na pracovní obrazovce se zobrazí šipka. Tato šipka zobrazuje, kterým směrem bude řízena oj nebo otočný čep. Takto najedete do zatáčky doleva: 1. Jeďte traktorem doleva 2. / - Řiďte připojené zařízení pro jízdu doleva. U řízení ojí: Oj bude řízena doprava. U řízení otočným čepem: Kola budou řízena doprava. Na pracovní obrazovce se zobrazí šipka doprava: Řízení připojeného zařízení proti svahu Při práci ve svahu můžete použít funkci Rizeni proti svahu. Způsob fungování Pokud aktivujete funkci Rizeni proti svahu, můžete odsadit stopu připojeného zařízení doleva nebo doprava. Směr, kterým bude stopa odsazena, závisí na tom, zda svah vlevo nebo vpravo před strojem stoupá nebo klesá. Cílem funkce Rizeni proti svahu je zabránit šikmému směru zpracovávání při práci s připojeným zařízením ve svahu CS V

98 8 TRAIL-Control TRAIL-Control - používání řízení ojí a otočným čepem Řízení připojeného zařízení proti svahu Bez systému TRAIL-Control Systém TRAIL-Control s řízením ojí Systém TRAIL-Control s řízením otočným čepem Řízení proti svahu Směr náklonu Stupeň náklonu. Měřeno senzorem náklonu. Na rovném terénu se zde musí zobrazit symbol, když je funkce aktivní. Pokud se tak nestane, není senzor náklonu nakalibrován. Senzor náklonu se kalibruje během kalibrování systému TRAIL-Control. Pokud je třeba nakalibrovat senzor náklonu, zopakujte kalibraci. Směr řízení systému. Během jízdy řídí systém připojené zařízení proti svahu tak dlouho, dokud nedosáhne požadovaného úhlu. Poté šipka zhasne. Takto aktivujete funkci Rizeni proti svahu : 1. Přejděte na obrazovku TRAIL-Control : nebo > > 2. - Aktivujte nebo deaktivujte funkci: 98 V CS
