1 Technické informace pro montáž a provoz -MIX čerpadlová sestava pro ochranu proti kondenzaci Změny vyhrazeny. ezpečnostní upozornění: Než začnete zařízení používat, pročtěte si pozorně návod k montáži a uvedení do provozu. Zabráníte tím škodám nebo poruchám, které mohou vzniknout nesprávným zacházením. Návod si pečlivě uschovejte pro pozdější použití a doplnění.

Seznam a charakteristika hlavních komponent Uzavírací kulový kohout Uzavírací kulový kohout na všech třech přípojkách. Kohout se ovládá imbusovým klíčem.

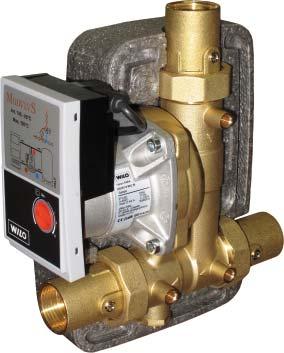

2 Seznam a charakteristika hlavních komponent Uzavírací kulový kohout Uzavírací kulový kohout na všech třech přípojkách. Kohout se ovládá imbusovým klíčem. Obtok (cirkulace) Oběhové čerpadlo Wilo Yonos Para RS/7-RKC synchronní oběhové čerpadlo s regulací otáček. Štítek na čerpadle znázorňuje standardní hydraulické schéma a uvádí charakteristické údaje zařízení. Teploměr Teploměr, C. Teploměry mohou být osazeny na protilehlé straně, v závislosti na umístění čerpací sestavy při instalaci. Zpátečka ze systému spotřebiče Přívod ke zdroji tepla Ovládací šroub Vnější ovládací šroub pro vnitřní zpětný ventil, který může být v závislosti na zařízení použit nebo vypnut. Pozor: Při dodání je ovládací šroub v poloze se zablokovaným zpětným ventilem. Technické údaje Max. provozní tlak: 6 bar Max. teplota: 100 C Jmenovitá otevírací teplota: Cejchovací teplota +10 K Rozsah použití Pro max. přenášený výkon do: 80 kw (a Δt 30 K) s oběhovým čerpadlem Yonos RS/7-RKC Varianty otevírací teploty: 55 C, 60 C Na vyžádání: 45 C, 72 C Externí přípojky: 1 vnitřní závit 2

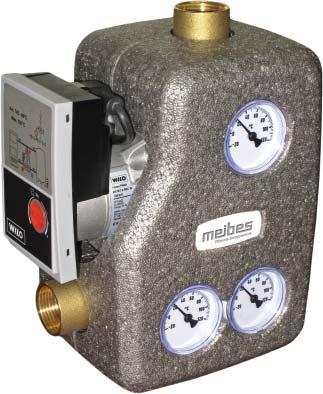

3 Izolační pouzdro s rozměry EPP: 162 x 222 x 124 mm Rozměry různých dodávaných přípojek 3

4 Instalace Čerpadlová sestava proti kondenzaci může být nainstalována na obou stranách zdroje tepla, a to při dodržení následujících podmínek: Instalace ve vratné trubce zdroje podle návodu s dodržením směru toku uvedeného na tělese Instalace ve svislé poloze (s vodorovnou osou oběhového čerpadla), aby byl možný přirozený obtok zpětným ventilem Obr. 1: Instalace vpravo od zdroje tepla. Obr. 2: Instalace vlevo od zdroje tepla. Ve standardním provedení je produkt určen pro instalaci vpravo od zdroje tepla (obr. 1). Pro instalaci na levé straně zdroje tepla (obr. 2) postačí umístit tři teploměry na opačnou stranu: /Otevřít izolaci a tři teploměry uvolnit z držáků; na druhé polovině izolace vytvořit otvor pro střed teploměru: materiál je velmi slabý a otvor lze snadno provést; Obě poloviny izolace se opět nasadí na stanici a tři teploměry se vloží do předem vytvořených otvorů. Přitom je třeba dbát na to, aby byly usazeny přesně do správného místa v mosazném pouzdru a nevyčnívaly z izolace. 4

Funkce Následující schémata představují různé fáze činnosti čerpací sestavy -mix. Poznámka: obrázky jsou myšleny pouze jako orientační pomůcka. Nelze je proto považovat za kompletní návod.

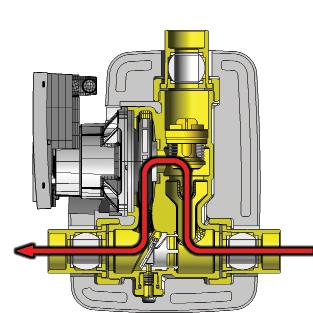

5 Funkce Následující schémata představují různé fáze činnosti čerpací sestavy -mix. Poznámka: obrázky jsou myšleny pouze jako orientační pomůcka. Nelze je proto považovat za kompletní návod. Spuštění (zahřívání kotle) Při zahřívání kotle je termostatický ventil ve směru ke spotřebiči zcela uzavřen (výstup ) V této poloze zůstává, dokud kapalina ohřívaná v topném kotli nedosáhne otevírací teploty termostatického ventilu např. 55 C. Veškerá kapalina přicházející z kotle protéká obtokem (výstup ) a teplota v kotli rychle vzrůstá. Zahřívání zařízení (zahřívání vyrovnávacího zásobníku) Je-li dosažena otevírací teplota (např. 55 C), otevře se částečně větev ke spotřebiči (výstup ) a současně se částečně uzavře obtok (výstup ). Teplota kotle se pomalu zvyšuje, teplo je předáváno do spotřebiče, avšak teplota vratného toku se v žádném případě nesníží pod cejchovanou hodnotu (např. 55 C). ěžný provoz Ze stavu podle kroku 2 teplota přítoku postupně stoupá až do úplného otevření termostatického směšovacího ventilu (výstup ) a s tím spojeného uzavření obtoku (výstup ). K tomu dochází při teplotě, která o více než 10 K převyšuje cejchovací nebo otevírací teplotu (v příkladu tedy při cca 65 C). Zařízení je v provozu a teplota přitékající kapaliny se může zvýšit na nastavenou hodnotu. 5 Regulační šroub Přirozená cirkulace K přirozené cirkulaci zpětným ventilem dochází, jakmile se oběhové čerpadlo zastaví a zbývající energie zdroje tepla se přenese do vyrovnávacího zásobníku. Jedná se o bezpečnostní funkci pro případ, kdy by se oběhové čerpadlo zastavilo z důvodu přerušení dodávky el. proudu nebo z důvodu poruchy. Funkce zabrání tomu, aby teplota ve zdroji tepla mohla dosáhnout nebezpečných hodnot. Pozor: Pro uvedení přirozené cirkulace do provozu otočte regulačním šroubem proti směru pohybu hodinových ručiček. Šroub zpětného ventilu lze kdykoli zašroubovat ve směru pohybu hodinových ručiček (provádí se za provozu oběhového čerpadla).

Pozor: čerpadlo Wilo Yonos Para musí být nastaveno na ruční regulaci rychlosti, tj.

6 Synchronní oběhové čerpadlo Wilo Yonos Para RS/7-RKC Celkový příkon: 3-45 W Wilo Yonos Para RS/7-RKC Max. stupeň Střední stupeň Min. stupeň Ruční regulace rychlosti podporuje i mezipolohu ovladače v celém rozsahu I až III. Pozor: čerpadlo Wilo Yonos Para musí být nastaveno na ruční regulaci rychlosti, tj. červeným ovladačem musí být vybrán rozsah nastavení I až III tak, jak je uvedeno na obrázku. Ostatní možnosti nastavení se v tomto případě nedoporučují. 6

Trvale svítící zelené LED: Normální provoz. Ovladač s LED kontrolkou stavu Svítící diody umístěné kolem ovladače signalizují provozní stav nebo event. problémy.

7 Trvale svítící zelené LED: Normální provoz. Ovladač s LED kontrolkou stavu Svítící diody umístěné kolem ovladače signalizují provozní stav nebo event. problémy. likající zelené a červené LED: likající červené LED: LED vyp: Neobvyklý provoz - čerpadlo se spustí, jakmile je problém odstraněn (např. nadměrná teplota). Problém vzniklý zablokováním, čerpadlo se zastaví. Přerušená dodávka el. proudu nebo závada v elektronice. Hydraulický výkon Hydraulické výkonové charakteristiky v grafu se vztahují ke směru čerpání z do. Tyto výkony se zásadně nemění ani pro oběhový stav ( ve směru ). 7

8 MEIES s.r.o., K ílému vrchu 2978/5, Praha 9 Tel.: , fax: info@meibes.cz,
