Použití. Výhody. Technické parametry. Certifikace. Snímač tlaku relativního a absolutního UNIPRES 80

Transkript

1 Použití snímače jsou určeny k měření relativního a absolutního tlaku agresivních i neagresivních kapalin, plynů a par snímače s vnějším a vnitřním závitem se s výhodou používají jako elektrická náhrada manometrů v hydraulice, pneumatice a petrochemii snímače s přírubou nacházejí uplatnění především v chemickém a potravinářském průmyslu Výhody nízká hmotnost malé rozměry několik možností připojení impulzního potrubí možnost volby druhu výst. signálu (proudový či napě ový) provedení nevýbušnosti EExibIICT6 (jiskrová bezpečnost) možnost ověření pro bilanční měření str. 11/10 Technické parametry Minimální rozpětí 25 kpa až 100 kpa Maximální rozpětí 6,3 MPa až 40 MPa pro kpa - 2,5 MPa pro Napájecí napětí DC 10,8 až 36 V (pro výstup 0 až 5 V, 0 až 20 ma, 4 až 20 ma) DC 15 až 36 V (pro výstup 0 až 10 V) DC 10,8 až 28 V (pro provedení Ex n) Meze dovol. zákl. chyby ±0,2 % Výstupní signál 0 až 5 V, 0 až 10 V, 0 až 20 ma, 4 až 20 ma Teplota měřeného média -30 až +80 C Krytí IP 65 Certifikace prohlášení o shodě č.: ES-0 v ověřeném provedení jako stanovené měřidlo TCS 173/ nevýbušnost Ex II 2G Ex ib IIC T6 certifikát ES přezkoušení typu dle NV 23/2003 Sb. FTZU 02 ATEX 0030X + Dodatek č.1 počet D D1 D2 D3 d otvorů a f L příruba , ,4 120 příruba , ,4 120 příruba DN40 39,

2 Rozsahy měření str. 12/10 Jmenovité rozsahy Skupina rozsahů Rozsahy snímače Jmenovitý rozsah měření Přetížitelnost provozní nedestruktivní destruktivní A 58 0 až 1140 kpa 200 kpa 300 kpa 10 MPa B 59 0 až 1163 kpa 200 kpa 300 kpa 10 MPa až 1100 kpa 300 kpa 400 kpa 10 MPa až 1160 kpa 300 kpa 400 kpa 10 MPa až 1250 kpa 500 kpa 700 kpa 10 MPa až 1400 kpa 002 MPa 003 MPa 20(10) MPa až 1630 kpa 002 MPa 003 MPa 20(10) MPa až 1000 kpa 002 MPa 003 MPa 20(10) MPa až 1001,6 MPa 003 MPa 004 MPa 20(10) MPa až 1002,5 MPa 005 MPa 007 MPa 20(10) MPa 6 * 53 0 až 1004,0 MPa 015(8) MPa 18(10) MPa 20(10) MPa 6 * 54 0 až 1006,3 MPa 015(8) MPa 18(10) MPa 20(10) MPa 7 ** 55 0 až 1010,0 MPa 025 MPa 035 MPa 80 MPa 7 ** 56 0 až 1016,0 MPa 025 MPa 035 MPa 80 MPa 8 ** 57 0 až 1025,0 MPa 060 MPa 070 MPa 80 MPa 8 ** 58 0 až 1040,0 MPa 060 MPa 070 MPa 80 MPa * jen pro až ** jen pro až Údaje přetížitelnosti v závorce platí pro snímače typu a! Jiné rozsahy Skupina rozsahů Rozsahy snímače Meze jiných rozsahů min. rozpětí rozsahu * max. rozsah měření max. potlačení počátku měření * A kpa ** 0 až 100 kpa 150 kpa B kpa 0 až 100 kpa 150 kpa kpa 0 až 160 kpa 180 kpa kpa 0 až 250 kpa 150 kpa kpa 0 až 251,0 MPa 500 kpa kpa 0 až 251,6 MPa 800 kpa kpa 0 až 252,5 MPa 801,5 MPa ,0 MPa 0 až 256,3 MPa 803,0 MPa ,5 MPa 0 až 216,0 MPa 808,0 MPa ,3 MPa 0 až 240,0 MPa 820,0 MPa ,0 MPa 0 až 263,0 MPa 830,0 MPa ** Pro rozpětí rozsahu a potlačení počátku měření zároveň platí, že počátek měření lze potlačit maximálně o hodnotu ** nastaveného rozpětí rozsahu měření (tzn. max. potlačení počátku měření min. rozpětí rozsahu). ** Minimální rozpětí rozsahu snímače 25 kpa pouze pro výstupní signály: 0 až 20 ma; 0 až 5 V; 0 až 10 V ** Minimální rozpětí rozsahu snímače 25 kpa pouze pro výstupní signály: Nelze použít pro 4 až 20 ma. Základní chyba a doplňkové chyby jiných rozsahů jsou vztaženy k nejblíže vyššímu jmenovitému rozsahu ze stejné skupiny rozsahů podle tabulky uvedené výše.

3 Provedení snímače tlaku str. 13/10 vstupní díl je definován typovým číslem elektrické připojení volitelné pro všechny typy definované na 9. místě objednacího čísla Příslušenství: a Těsnící kroužky se objednají pod čísly: materiál hliník tř mě a Těsnící kroužky se objednají pod čísly: materiál hliník tř mě Elektrické připojení Se vstupním signálem 0 až 5 V, 0 až 10 V, 0 až 20 ma

4 Elektrické připojení str. 14/10 S výstupním signálem 4 až 20 ma Provedení EEx s výst. signálem 4 až 20 ma

5 str. 15/10 snímače tlaku s vnějším závitem do 40 MPa -, snímače tlaku s vnějším závitem do 2,5 MPa Druh snímače 1 relativní tlak 4 absolutní tlak Vstupní díl 1 vnější závit M20x1,5 2 vnější závit G1/2 3 vnější závit G1/4 * 5 jiné provedení * 3 4 Skupina rozsahů x číslo dle tabulky Rozsahy měření (sloupec Skupina rozsahů ) uvedené na str. 2 Výstupní signál 1 0 až 15 V 2 0 až 10 V 3 0 až 20 ma 4 4 až 20 ma 5 Ex ii 4 až 20 ma 6 Ex n 4 až 20 ma 5 Typ vývodu (pro výstup 4 až 20 ma) 2 konektor 2 WK WK pokračování na další straně

6 str. 16/10 snímače tlaku s vnějším závitem do 40 MPa -, snímače tlaku s vnějším závitem do 2,5 MPa Rozsah snímače xx číslo dle tabulky Rozsahy měření (sloupec Rozsahy snímače ) uvedené na str. 2 8 Provedení T N ověřené neověřené 9 Pro skupinu rozsahů (tab. str. 2) / Meze dovolené základní chyby [%] 1 1 až 9 / 0,2 2 1 až 9 / 0,4 3 1 až 9 / 0,6 4 A;B / 0,6 5 A;B / 1,0 6 A;B / 1,5 910 Délka kabelu [m] 1 1, jiná (uvést v objednávce) * ** po dohodě jako zvláštní požadavek jen pro inertní náplň Př. objednávky 1 H P N 2 4 Příslušenství snímačů tlaku do 40 MPa s vnějším závitem -, Druh / materiál obj. číslo těsnicí kroužky / hliník těsnicí kroužky / tř těsnicí kroužky / mě

7 str. 17/10 snímače tlaku s vnitřním závitem do 40 MPa -, snímače tlaku s vnitřním závitem do 2,5 MPa Druh snímače 2 relativní tlak 5 absolutní tlak Vstupní díl 1 vnitřní závit M16x1,5 5 jiné provedení * Skupina rozsahů x číslo dle tabulky Rozsahy měření (sloupec Skupina rozsahů ) uvedené na str. 2 Výstupní signál 1 0 až 15 V 2 0 až 10 V 3 0 až 20 ma 4 4 až 20 ma 5 Ex ii 4 až 20 ma 6 Ex n 4 až 20 ma 5 Typ vývodu (pro výstup 4 až 20 ma) 2 konektor 2 WK WK pokračování na další straně

8 str. 18/10 snímače tlaku s vnitřním závitem do 40 MPa -, snímače tlaku s vnitřním závitem do 2,5 MPa Rozsah snímače xx číslo dle tabulky Rozsahy měření (sloupec Rozsahy snímače ) uvedené na str. 2 8 Provedení T N ověřené neověřené 9 Pro skupinu rozsahů (tab. str. 2) / Meze dovolené základní chyby [%] 1 1 až 9 / 0,2 2 1 až 9 / 0,4 3 1 až 9 / 0,6 4 A;B / 0,6 5 A;B / 1,0 6 A;B / 1,5 910 Délka kabelu [m] 1 1, jiná (uvést v objednávce) * ** po dohodě jako zvláštní požadavek jen pro inertní náplň Př. objednávky 1 H P N 3 2 Příslušenství snímačů tlaku do 40 MPa s vnitřním závitem -, Druh / materiál obj. číslo těsnicí kroužky / hliník těsnicí kroužky / tř těsnicí kroužky / mě

9 str. 19/10 snímače tlaku s přírubou do 6,3 MPa -, snímače tlaku s přírubou do 2,5 MPa Druh snímače 3 relativní tlak 6 absolutní tlak Vstupní díl 1 příruba 170 mm 2 příruba 100 mm 3 příruba 150 mm (DN 40) 5 jiné provedení * Skupina rozsahů x číslo (pouze 0 až 6) dle tabulky Rozsahy měření (sloupec Skupina rozsahů ) uvedené na str. 2 Výstupní signál 1 0 až 15 V 2 0 až 10 V 3 0 až 20 ma 4 4 až 20 ma 5 Ex ii 4 až 20 ma 6 Ex n 4 až 20 ma 5 Typ vývodu (pro výstup 4 až 20 ma) 2 konektor 2 WK WK pokračování na další straně

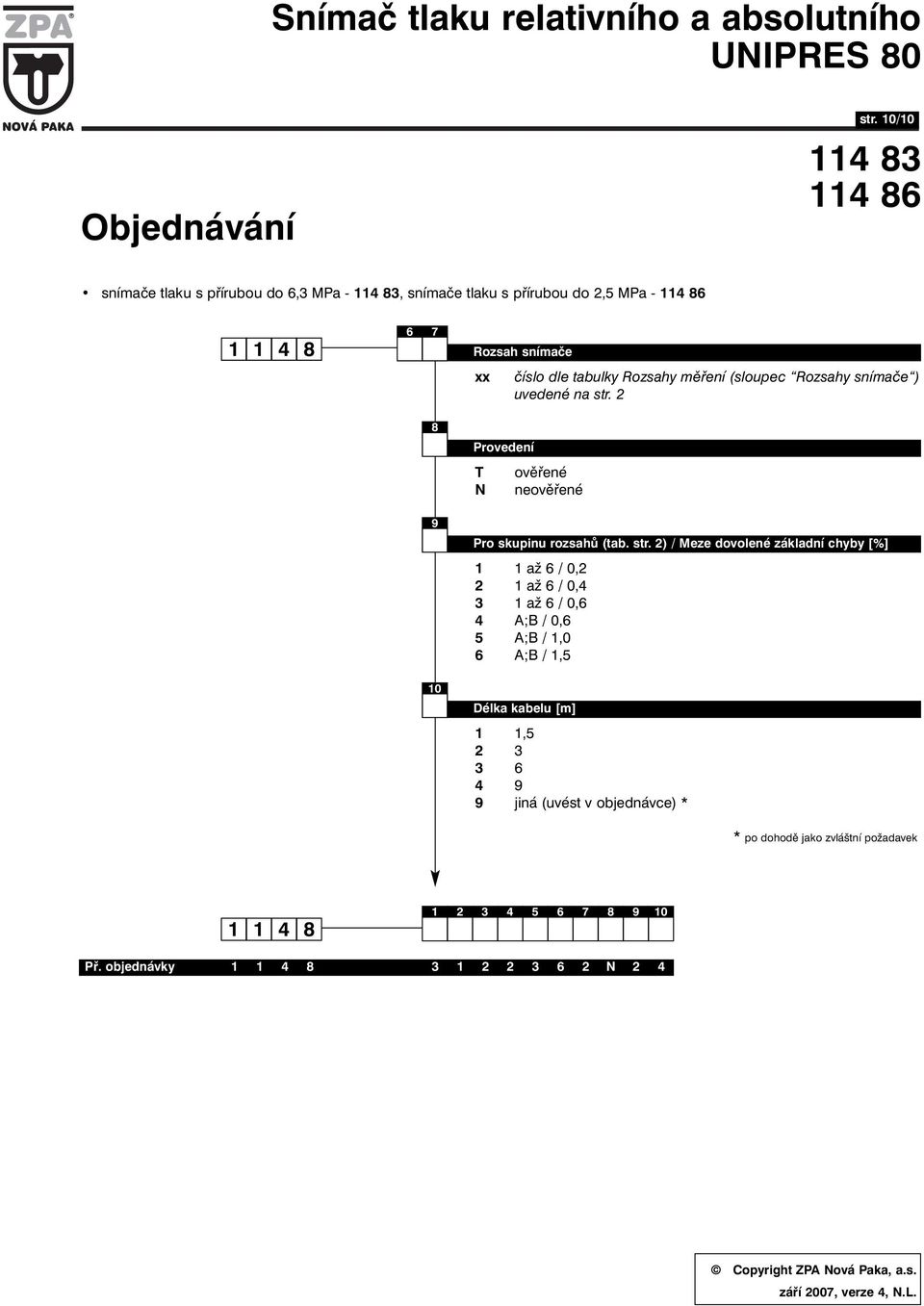

10 str. 10/10 snímače tlaku s přírubou do 6,3 MPa -, snímače tlaku s přírubou do 2,5 MPa Rozsah snímače xx číslo dle tabulky Rozsahy měření (sloupec Rozsahy snímače ) uvedené na str. 2 8 Provedení T N ověřené neověřené 9 Pro skupinu rozsahů (tab. str. 2) / Meze dovolené základní chyby [%] 1 1 až 6 / 0,2 2 1 až 6 / 0,4 3 1 až 6 / 0,6 4 A;B / 0,6 5 A;B / 1,0 6 A;B / 1,5 910 Délka kabelu [m] 1 1, jiná (uvést v objednávce) * ** po dohodě jako zvláštní požadavek jen pro inertní náplň Př. objednávky 1 H P N 2 4 Copyright ZPA Nová Paka, a.s. září 2007, verze 4, N.L.
