1 Roto Designo R8.H výklopné/kyvné střešní okno WDF a bezpečnostní výlez WSA, dřevěné, dvojsklo U w = 1,2 W/m 2 K

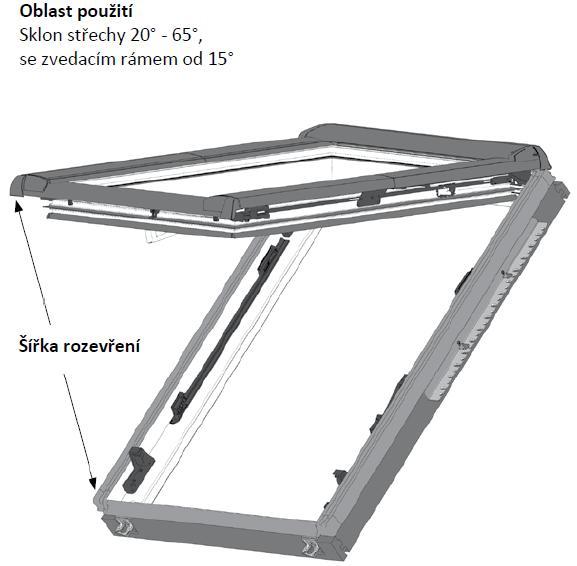

2 Bezpečnostní výlez WSA R8.H dřevěný, s dvojsklem U w = 1,2 W/m 2 K Šířka rozevření max. 60 Průchozí výška 1,2 m

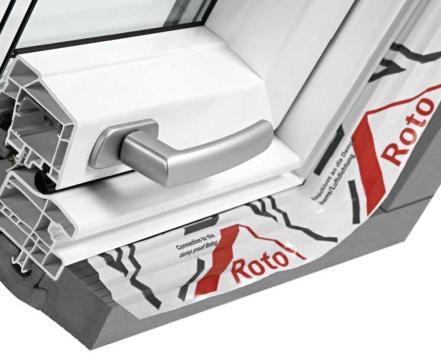

3 Dřevěné energeticky úsporné střešní okno WDF R8. H výklopné/kyvné, s dvojsklem Bezpečnostní výlez WSA R8.H, dřevěný, s dvojsklem Hodnota součinitele prostupu tepla okna U w = 1,2 W/m 2 K Hodnota součinitele prostupu tepla zasklení U g = 1,0 W/m 2 K Vhodné do střech 20-65, se zvedacím rámem od 15 Křídlo nezasahuje do interiéru, umožňuje volný přístup k oknu a volný výhled Zasklení dvojsklo typy, skladba a fyzikální vlastnosti popsány níže Okna sériově vybavena 2-dílným zateplovacím blokem po celém obvodu a límcem pro napojení na parotěsnou zábranu Celoobvodové kování se 4-bodovým centrálním zavíráním Materiál křídla a rámu z masivního dřevěného lepeného profilu (borovice) Standardní barva oplechování Antracit-Metallic Možnost volby venkovního oplechování a lemování okna: Al - barva Antracit-Metallic, titanzinek, měď, RAL-barva dle přání. Možné kombinovat s kyvnými okny Designo R6 a elektricky ovládanými okny Rototronic R6 Ovládání všech poloh a funkcí klikou ve spodní části okna. Bezpečnostní mycí poloha není třeba se vyklánět z okna Křídlo vždy zůstává v nastavené otevřené poloze, na přání omezovač otevírání bez příplatku Spárové přivětrávání 2 polohy ovladatelné klikou, dvojité těsnění křídla Ovládání všech poloh okna a funkcí ergonomickou klikou ve spodní části okna. Elegantní vzhled a nízká konstrukční výška ES-prohlášení o shodě Bezpečnostní mycí poloha

4

5 Zasklení Zasklení dvojsklo pro řadu oken Designo R8. H Střešní okno WDF se zasklením typu: 2, 4, 5, 8, 8A, 8G, 6S, bezpečnostní výlez WSA se zasklením 5, 8A Hlavní technické parametry Typová řada oken Typ zasklení Výrobek Zatep lení WD U w - Součinitel prostupu tepla okna (W/m 2 K) Vážená neprůzvučnost Rw (db) WDF R6. H 2 WDF R82 H ano 1,2 x 4 WDF R84 H ano 1,2 34 (-2;-5) 5 WDF R85 H, WSA R85 H ano 1,2 34 (-2;-5) 8, 8A, 8G WDF R88, R88A, R88G H, WSA R88A H ano 1,2 39 (-2;-5)9 6S WDF R86S H ano 1,2 42(-2;-6) Střešní okna v prodeji od jsou zvýrazněna tučně Pozn. - Typ zasklení je uváděn v názvu okna WDF R8. místo tečky číslicí nebo číslicí s písmenem Popisy jednotlivých typů zasklení Zasklení Roto Ornament typ zasklení 4 struktura ornamentu Vnější tabule: Bezpečnostní sklo ESG - 4 mm - jednotabulové kalené sklo pro zvýšenou bezpečnost, sklo se strukturou ornamentu 504 Prostor mezi okenními tabulemi: Plnění specielním plynem 16 mm - pro optimální tepelnou izolaci Vnitřní tabule: Plavené sklo - 4 mm jednotabulové sklo s ochrannou vrstvou z ušlechtilého kovu pro zvýšenou tepelnou ochranu Technické údaje a vlastnosti Technický údaj Roto Ornament typ 4 Součinitel prostupu tepla U g 1,0 W/m 2 K Propustnost energie g 50 % Propustnost světla T L 72 % Propustnost UV světla T UV 26 % Ochrana proti průhledu Tepelná ochrana Zabezpečení proti rozbití zvenku

6 Zasklení Roto blueline typ zasklení 5 Vnější tabule: Bezpečnostní sklo ESG - 4 mm - jednotabulové bezpečnostní sklo pro zvýšenou bezpečnost Prostor mezi okenními tabulemi: Plnění specielním plynem 16 mm - pro optimální tepelnou izolaci Vnitřní tabule: Plavené sklo - 4 mm jednotabulové sklo s ochrannou vrstvou z ušlechtilého kovu pro zvýšenou tepelnou ochranu Ochrana proti teplu Ochrana proti rozbití zvenku Technické údaje a vlastnosti Technický údaj Zasklení Roto blueline typ 5 Součinitel prostupu tepla skla U g 1,0 (W/m 2 K) Propustnost energie g 50 % Propustnost světla T L 71 % Propustnost UV-záření T UV 26% Zasklení Roto acusticline typ zasklení 6S - protihlukové Vnější tabule: Bezpečnostní sklo VSG SI - 8 mm lepené sklo Silence s vrstvou z ušlechtilého kovu pro zvýšenou ochranu proti hluku a slunci a vrstvou pro podporu čištění Prostor mezi okenními tabulemi: Plnění specielním plynem 16 mm - pro optimální tepelnou izolaci Vnitřní tabule: Bezpečnostní sklo VSG - 6 mm lepené sklo s ochrannou vrstvou z ušlechtilého kovu pro tepelnou a zvukovou izolaci, a pro zvýšenou bezpečnost Zvuková izolace Ochrana proto slunečnímu záření Ochrana proti teplu Ochrana proti rozbití zevnitř i zvenčí Podpora čištění zasklení Využití pro prostory s požadavkem na sklo VSG

7 Technické údaje a vlastnosti Technický údaj Roto acusticline typ 6S Součinitel prostupu tepla skla U g 1,0 W/m 2 K (W/m 2 K) Propustnost energie g 44 % Propustnost světla T L 66 % Propustnost UV-záření T UV 1 % Zasklení Roto blueline Plus typ zasklení 8A se samočistící vrstvou Vnější tabule: Bezpečnostní sklo ESG - 4 mm - jednotabulové kalené sklo se samočistící vrstvou Aquaclear - pro zvýšenou bezpečnost a s podporou čištění Prostor mezi okenními tabulemi: Plnění specielním plynem 16 mm - pro optimální tepelnou izolaci Vnitřní tabule: Bezpečnostní sklo VSG - 6 mm lepené sklo s ochrannou vrstvou z ušlechtilého kovu pro tepelnou a zvukovou izolaci a zvýšenou ochranu Zvuková izolace Ochrana proto slunečnímu záření Ochrana proti teplu Ochrana proti rozbití Podpora čištění díky vrstvě Aquaclear Využití pro prostory s požadavkem na sklo VSG Technické údaje a vlastnosti Technický údaj Zasklení Roto blueline Plus typ 8A Součinitel prostupu tepla skla U g 1,0 W/m 2 K (W/m 2 K) Propustnost energie g 48 % Propustnost světla T L 68 % Propustnost UV-záření T UV 1 %

8 Roto Designo R8.H WD střešní okno dřevěné výklopné/kyvné okno s dvojsklem Počáteční zkoušky typu výrobku v souladu s ČSN EN provedla Notifikovaná osoba 1390 CSI, a.s. Praha, pracoviště Zlín, K Cihelně 304, Zlín Louky. Posouzení shody typu je uvedeno v Protokolu o počáteční zkoušce typu č CPD /Z ze dne Výsledky počátečních zkoušek typu oken jsou uvedeny v následující tabulce. Další informace a ceník výrobků Roto najdete na: Verze:
