1 Autorizovaná osoba 204 podle rozhodnutí ÚNMZ č. 15/2004 Notifikovaná osoba 1020 Pobočka 0100 Praha PROTOKOL o zkoušce typu výrobku podle 5 odst. 1 písm. b) nařízení vlády č. 190/2002 Sb. (systém posuzování shody 3) a v souladu se směrnicí 89/106/EHS Rady Evropských společenství (směrnice o stavebních výrobcích CPD), ve znění směrnice 93/68/EHS Rady Evropských společenství č CPD Název výrobku: Plastové okno z profilu GEALAN S 8000 IQ (šestikomorový) Zasklení : Izolační dvojsklo Planibel clear 4mm / W3-Rámeček 16mm-hliník-Argon / Planibel Top N4mm Kování: ROTO N1 celoobvodové výrobce: Winn EURO, s.r.o. IČ: Adresa: Anglické nábřeží 2434/1, Plzeň Výrobna: Adresa: Vochov, Červený mlýn, Nýřany Zakázka: Z Počet stran protokolu včetně strany titulní: 7 Počet příloh: 5 Osoba odpovědná za obsah tohoto protokolu: Osoba odpovědná za správnost tohoto protokolu Razítko notifikované osoby 1020 Praha, 29.června 2007 Ing. Oldřich Menzl vedoucí posuzovatel Ing. Iveta Jiroutová zástupce vedoucího notifikované osoby Upozornění: Bez písemného souhlasu zástupce vedoucího autorizované osoby se tento protokol nesmí reprodukovat jinak, než celý. Technický a zkušební ústav stavební Praha, s. p., Pobočka 0100-Praha, Prosecká 811/76a, Praha 9, Česká republika Tel.: , Fax: , Internat.: , e -mail: jiroutova@tzus.cz, Bankovní spojení (Bank): KB Praha 1 Czech Republic, č.ú.: /0100, IČ: , DIČ: CZ

1020 CPD - 01021425 Název výrobku: Plastové okno z profilu GEALAN S 8000 IQ (šestikomorový) Zasklení : Izolační dvojsklo Planibel clear 4mm / W3-Rámeček 16mm-hliník-Argon / Planibel Top N4mm Kování:

2 TZÚS Praha, s.p. pob. Praha 1020 CPD Str.: 2 / 6 1 Specifikace předmětu zkoušky Popis a určení výrobku: Plastová okna z profilu GEALAN S 8000 IQ (šestikomorový) otevíravá a sklápěcí, s izolačním dvojsklem. Profil : GEALAN S 8000 IQ (šestikomorový), PVC bílý. Číslo profilu rámu , číslo profilu křídla Výrobce: GEALAN Fenster-Systeme GmbH, Hofer Strasse 80, D Oberkotzau Zasklení : Izolační dvojsklo Planibol clear 4mm / W3-Rámeček 16mm-hliník-Argon / Planibol Top N4mm, výrobce dvojskla : GLAVERBEL STOD s.r.o., Průmyslová 782, Stod Kování: Celoobvodové ROTO N1, 6-ti bodový uzávěr s pojistkou, dva závěsy OS. Výrobce: ROTO FRANK AG Leinfelden, Německo. Distributor: Antonín Rovenský ROTO Nové Město, Křičkova 373, Nové Město na Moravě Těsnění: EPDM 3152, vnější těsnění zasklení TPE 8157, vnitřní a vnější TPE Technická specifikace: ČSN EN : 2006 Vzorek č. 1 : jednokřídlé okno, OS, šířka 1450 mm, výška 1550 mm, č.vz. 14/02.07 Vzorek č. 2 : trojkřídlé okno, OS, šířka 1800, výška 1500, č.vz. 27/0407 Výrobce: WINN EURO, s.r.o., Anglické nábřeží 2434/1, Plzeň Výrobna: Vochov, Červený mlýn, Nýřany Datum ukončení zkoušek: Odběr vzorku: Vzorky byly dodány objednatelem do laboratoře TZÚS Praha: vzorek č února 2007, vzorek č.2 25.dubna 2007 Evidenční čísla vzorků: 14/02.07, 27/ Výsledky zkoušek Sledované vlastnosti: - Průvzdušnost - Vodotěsnost - Zatížení větrem - Únosnost bezpečnostních zařízení - Součinitel prostupu tepla

Profil : GEALAN S 8000 IQ (šestikomorový), PVC bílý. Číslo profilu rámu 8003 00, číslo profilu křídla 8094 00.

3 TZÚS Praha, s.p. pob. Praha 1020 CPD Str.: 3 / 6 Použité přístroje a měřidla: - tlakové zkušební zařízení určené ke zkoušení průvzdušnosti, vodotěsnosti a odolnosti proti zatížení větrem. Systém Rosenheim, typ VH APCE, výrobce Holten, SRN ID pásmo 3 m ID vlhkoměr + teploměr ID zkušební rám pro stabilní upnutí vzorku - tenzometrický snímač S50 ID 8 - zařízení pro stanovení součinitele prostupu tepla metodou chráněné teplé skříně Systém Rosenheim, výrobce Holten, SRN ID 341 Zkušební zařízení a měřidla, použitá při zkouškách, jsou metrologicky řádně ověřena. Kalibrační a ověřovací listy jsou uloženy u metrologa laboratoře. 3.1 Průvzdušnost Vzorek č.2: Trojkřídlé okno, OS, šířka 1800, výška 1500, č.vz. 27/0407. Stanovení bylo provedeno podle zkušebního předpisu ČSN EN 1026: 2000 klasifikace podle ČSN EN 12207: 2001 Další údaje o zkoušce: viz příloha č.3 a č.4 Průvzdušnost Při zkušebním tlaku 600 Pa průvzdušnost < 2,25 m 3 /h.m na délku funkční spáry Třída 3 Výsledek zkoušky: trojkřídlé okno, OS, šířka 1800, výška 1500, č.vz. 27/0407 Průvzdušnost Při zkušebním tlaku 600 Pa průvzdušnost < 2,25 m 3 /h.m na délku funkční spáry Třída 3

stanovení součinitele prostupu tepla metodou chráněné teplé skříně Systém Rosenheim, výrobce Holten, SRN ID 341 Zkušební zařízení a měřidla, použitá při zkouškách, jsou metrologicky řádně ověřena.

4 TZÚS Praha, s.p. pob. Praha 1020 CPD Str.: 4 / Vodotěsnost Vzorek č.2:trojkřídlé okno, OS, šířka 1800, výška 1500, č.vz. 27/0407 Stanovení bylo provedeno podle zkušebního předpisu ČSN EN 1027: 2001 klasifikace podle ČSN EN Další údaje o zkoušce: viz příloha č.3 a č.4 Vodotěsnost Při zkušebním tlaku 300 Pa průnik vody ve funkční spáře ve spodním levém rohu Třída 6A Výsledek zkoušky: trojkřídlé okno, OS, šířka 1800, výška 1500, č.vz. 27/0407 Vodotěsnost Při zkušebním tlaku 200 Pa průnik vody v pravé spodní spáře Třída 5A 3.3 Zatížení větrem Vzorek č.2:trojkřídlé okno, OS, šířka 1800, výška 1500, č.vz. 27/0407 Stanovení bylo provedeno podle zkušebního předpisu: ČSN EN 12211: 2001 klasifikace podle ČSN EN Odolnost proti zatížení větrem - - Zkouška průhybu nebyla prováděna - při zkoušce bezpečnosti odolal vzorek tlaku 2400 Pa Třída 4 Výsledek zkoušky: trojkřídlé okno, OS, šířka 1800, výška 1500, č.vz. 27/0407 Odolnost proti zatížení větrem - - Čelní průhyb při kladném tlaku 2,5 mm; čelní průhyb při záporném tlaku 1,8 mm - při zkoušce bezpečnosti odolal vzorek tlaku 1800 Pa Třída 3C

4 Vodotěsnost Při zkušebním tlaku 300 Pa průnik vody ve funkční spáře ve spodním levém rohu Třída 6A Výsledek zkoušky: trojkřídlé okno, OS, šířka 1800, výška 1500, č.vz.

5 TZÚS Praha, s.p. pob. Praha 1020 CPD Str.: 5 / Únosnost bezpečnostních zařízení Specifikace vzorku: Stanovení bylo provedeno podle zkušebního předpisu: ČSN EN 14609:2004, ČSN EN :2006 Únosnost bezpečnostních zařízení Síla 350 N působící na křídlo v nejnepříznivější poloze, po dobu 60 s..splněno bez poškození vzorku Součinitel prostupu tepla Vzorek č.2: Trojkřídlé okno, OS, šířka 1800, výška 1500, č.vz. 27/0407 Stanovení bylo provedeno podle zkušebního předpisu: ČSN EN ISO : 2002 Zkoušku provedla: Irena Zelená, TZÚS, s.p., AZL č Další údaje o zkoušce: viz příloha č.1 a č.2 Výsledek zkoušky součinitele prostupu tepla: Zjištěné hodnoty Vlastnost Vzorek č. 1 jednokřídlé (1450x1550) Vzorek č. 2 trojkřídlé (1800x1500) Součinitel prostupu U w = 1,2 W/m 2.K U w = 1,2 W/m 2.K tepla * * podle ČSN EN ISO , čl. 7 hodnoty zaokrouhleny na 2 platné číslice.

na křídlo v nejnepříznivější poloze, po dobu 60 s..splněno bez poškození vzo

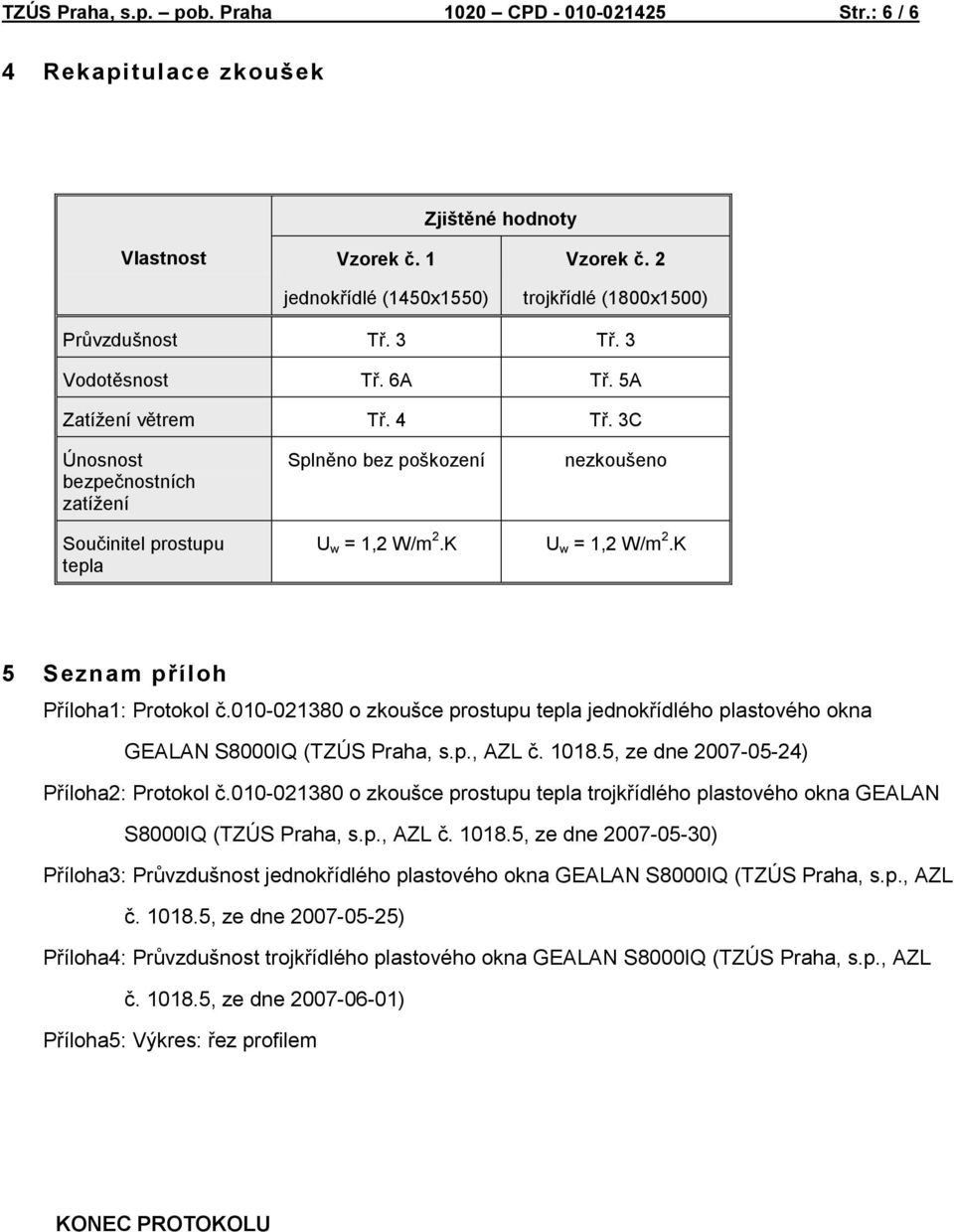

6 TZÚS Praha, s.p. pob. Praha 1020 CPD Str.: 6 / 6 4 Rekapitulace zkoušek Zjištěné hodnoty Vlastnost Vzorek č. 1 jednokřídlé (1450x1550) Vzorek č. 2 trojkřídlé (1800x1500) Průvzdušnost Tř. 3 Tř. 3 Vodotěsnost Tř. 6A Tř. 5A Zatížení větrem Tř. 4 Tř. 3C Únosnost bezpečnostních zatížení Splněno bez poškození nezkoušeno Součinitel prostupu tepla U w = 1,2 W/m 2.K U w = 1,2 W/m 2.K 5 Seznam příloh Příloha1: Protokol č o zkoušce prostupu tepla jednokřídlého plastového okna GEALAN S8000IQ (TZÚS Praha, s.p., AZL č , ze dne ) Příloha2: Protokol č o zkoušce prostupu tepla trojkřídlého plastového okna GEALAN S8000IQ (TZÚS Praha, s.p., AZL č , ze dne ) Příloha3: Průvzdušnost jednokřídlého plastového okna GEALAN S8000IQ (TZÚS Praha, s.p., AZL č , ze dne ) Příloha4: Průvzdušnost trojkřídlého plastového okna GEALAN S8000IQ (TZÚS Praha, s.p., AZL č , ze dne ) Příloha5: Výkres: řez profilem KONEC PROTOKOLU

K 5 Seznam příloh Příloha1: Protokol č.010-021380 o zkoušce prostupu tepla jednokřídlého plastového okna GEALAN S8000IQ (TZÚS Praha, s.p., AZL č. 1018.5, ze dne 2007-05-24) Příloha2: Protokol č.
