1 Náhradní díly a příslušenství Optimálního výkonu lze dosáhnout pouze při dodržování pokynů v návodech, výrobce si vyhrazuje právo na změny a dodatky v návodu bez předešlé domluvy. verze 3.0

2 Obsah 1 Obecné informace Schéma sekčních vrat Průmyslová vrata Garážová vrata 5 Seznam náhradních dílů 3 PŘÍLOHA A1 22 Důležité upozornění Tento manuál je určen pouze pro technický personál, který má příslušnou kvalifikaci pro instalaci. Žádná z informací, kterou obsahuje tento materiál není určena pro finálního uživatele. Výrobce doporučuje přečíst si pozorně alespoň jednou veškeré instrukce předtím, než přistoupíte k vlastní instalaci. Je Vaší povinností provést vše tak bezpečně, jak to jen jde. Instalace a údržba musí být prováděna výhradně ěkvalifikovaným a zkušeným personálem, a to dle následujících českých norem a vládních nařízení: zákon č. 22/1997 sb. O technických požadavcích na výrobky nařízení vlády č. 168, 169 a 170 ze dne 25. června 1997 nařízení vlády č. 378/2001 ze dne 12. září 2001 Nekvalifikovaný personál nebo ti, kteří neznají aplikované normy v kategorii Brány a automatická vrata, se musí zdržet instalace. Pokud někdo provozuje tento systém, aniž by respektoval aplikované normy, je plně zodpovědný za případné škody, které by zařízení mohlo způsobit! TECHNOPARK 2008 Vzhledem k neustálému zdokonalování konstrukce sekčních vrat si společnost Alutech vyhrazuje právo na změnu obsahu tohoto dokumentu. Obsah tohoto dokumentu nezakládá právní nároky. 2

3 1. Obecné informace Při odeslání objednávky na náhradní díly sekčních vrat je nutné uvést následující údaje: výrobní číslo a rozměr vrat v souladu se štítkem výrobku označení a (nebo) kód náhradního dílu podle katalogu potřebné množství náhradních dílů. Poznámka: Poloha jednotlivých prvků, částí a mechanismů sekčních vrat se bere určuje při pohledu zevnitř místnosti. Sekce vratového čísla se číslují od spodu nahoru. Pro objednávání náhradních dílů sekčních vrat platí následující omezení: sekce určené k opravě vratového křídla se dodávají opatřené boční krycí lištou. Spodní a horní sekce jsou dodatečně vybaveny koncovými profily vratové křídlo s vestavěnými dveřmi se dodává pouze vcelku: tzn. tři zkompletované sekce se spodním koncovým profilem (jednotlivé sekce zvlášť se nedodávají) u náhradních dílů, jejichž měrnou jednotkou je pár nebo sada, se dodává výhradně buď pár neb sada lana vrat, torzní pružiny, horizontální či vertikální vodící kolejnice se dodávají ve smontovaném stavu. Při objednávce výrobků dodávaných ve smontovaném stavu je nutno uvést: u vodících kolejnic: výrobní číslo vrat, typ kolejnice (horizontální, vertikální), poloha (levá, pravá) u sekcí: výrobní číslo vrat, číslo sekce u pružin: výrobní číslo vrat, poloha (leví, pravá) u lan a kladek: výrobní číslo vrat. Při objednávce náhradních dílů používejte prosím standardizované formuláře (Příloha 1): Obsah katalogu bude průběžně aktualizován. O aktuální verzi se informujte u spolupracovníků firmy Alutech elektronickou poštou. 3

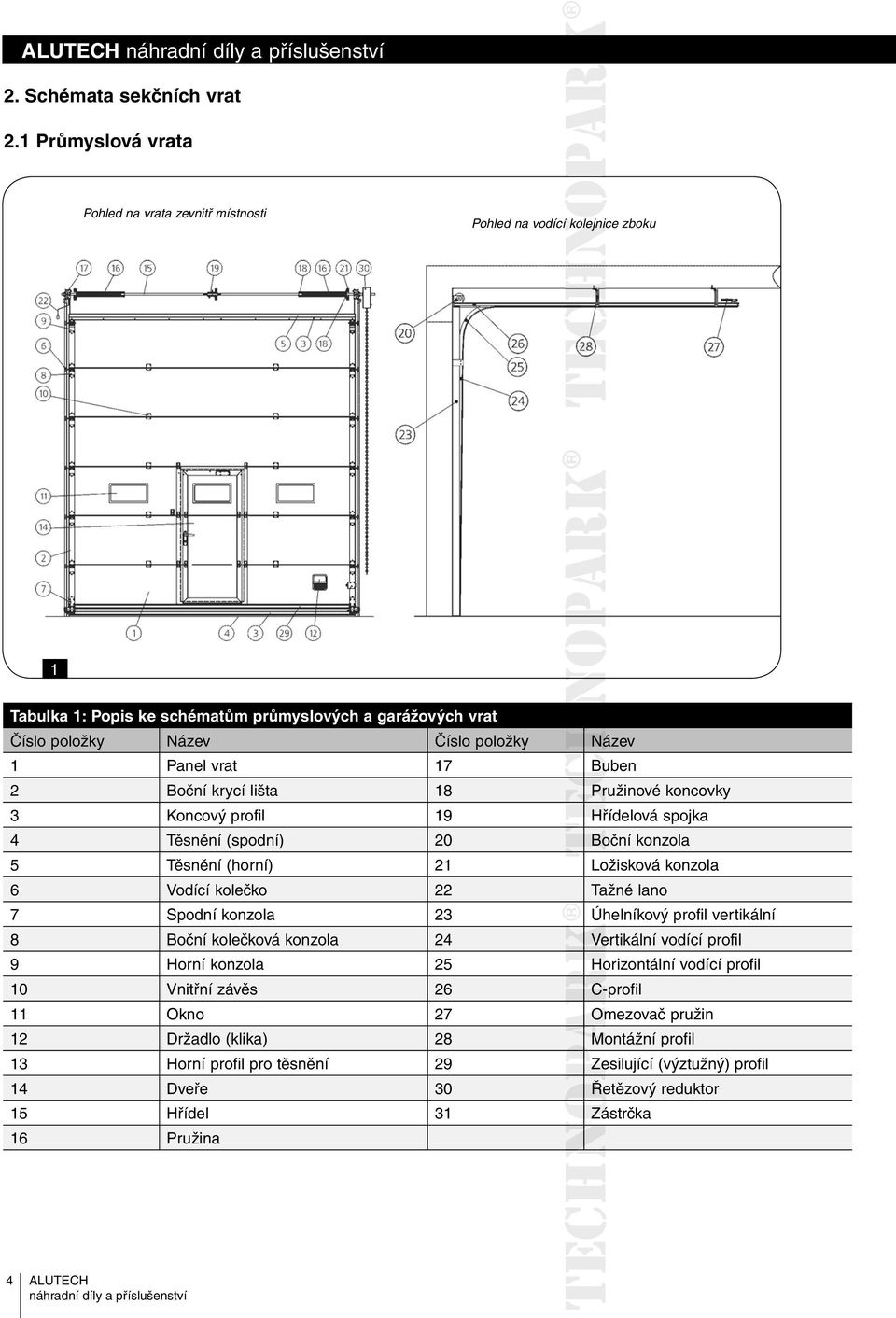

4 2. Schémata sekčních vrat 2.1 Průmyslová vrata Pohled na vrata zevnitř místnosti Pohled na vodící í kolejnice zboku 1 Tabulka 1: Popis ke schématům průmyslových a garážových vrat Číslo položky Název Číslo položky Název 1 Panel vrat 17 2 Boční krycí lišta 18 Pružinové koncovky 3 Koncový profil 19 Hřídelová spojka 4 Těsnění (spodní) 20 Boční konzola 5 Těsnění (horní) 21 Ložisková konzola 6 Vodící kolečko 22 Tažné lano 7 Spodní konzola 23 Úhelníkový profil vertikální 8 Boční kolečková konzola 24 Vertikální vodící profil 9 Horní konzola 25 Horizontální vodící profil 10 Vnitřní závěs 26 C-profil 11 Okno 27 Omezovač pružin 12 Držadlo (klika) 28 Montážní profil 13 Horní profil pro těsnění 29 Zesilující (výztužný) profil 14 Dveře 30 Řetězový reduktor 15 Hřídel 31 Zástrčka 16 Pružina 4

5 2.2 Garážová vrata Pohled na vrata zevnitř místnosti Pohled na vodící kolejnice e zboku 2 Tabulka 2: Popis ke schématům průmyslových a garážových vrat Číslo položky Název Číslo položky Název 1 Panel vrat 17 2 Boční krycí lišta 18 Pružinové koncovky 3 Koncový profil 19 Hřídelová spojka 4 Těsnění (spodní) 20 Boční konzola 5 Těsnění (horní) 21 Ložisková konzola 6 Vodící kolečko 22 Tažné lano 7 Spodní konzola 23 Úhelníkový profil vertikální 8 Boční kolečková konzola 24 Vertikální vodící profil 9 Horní konzola 25 Horizontální vodící profil 10 Vnitřní závěs 26 C-profil 11 Okno 27 Omezovač pružin 12 Držadlo (klika) 28 Montážní profil 13 Horní profil pro těsnění 29 Zesilující (výztužný) profil 14 Dveře 30 Řetězový reduktor 15 Hřídel 31 Zástrčka 16 Pružina 5

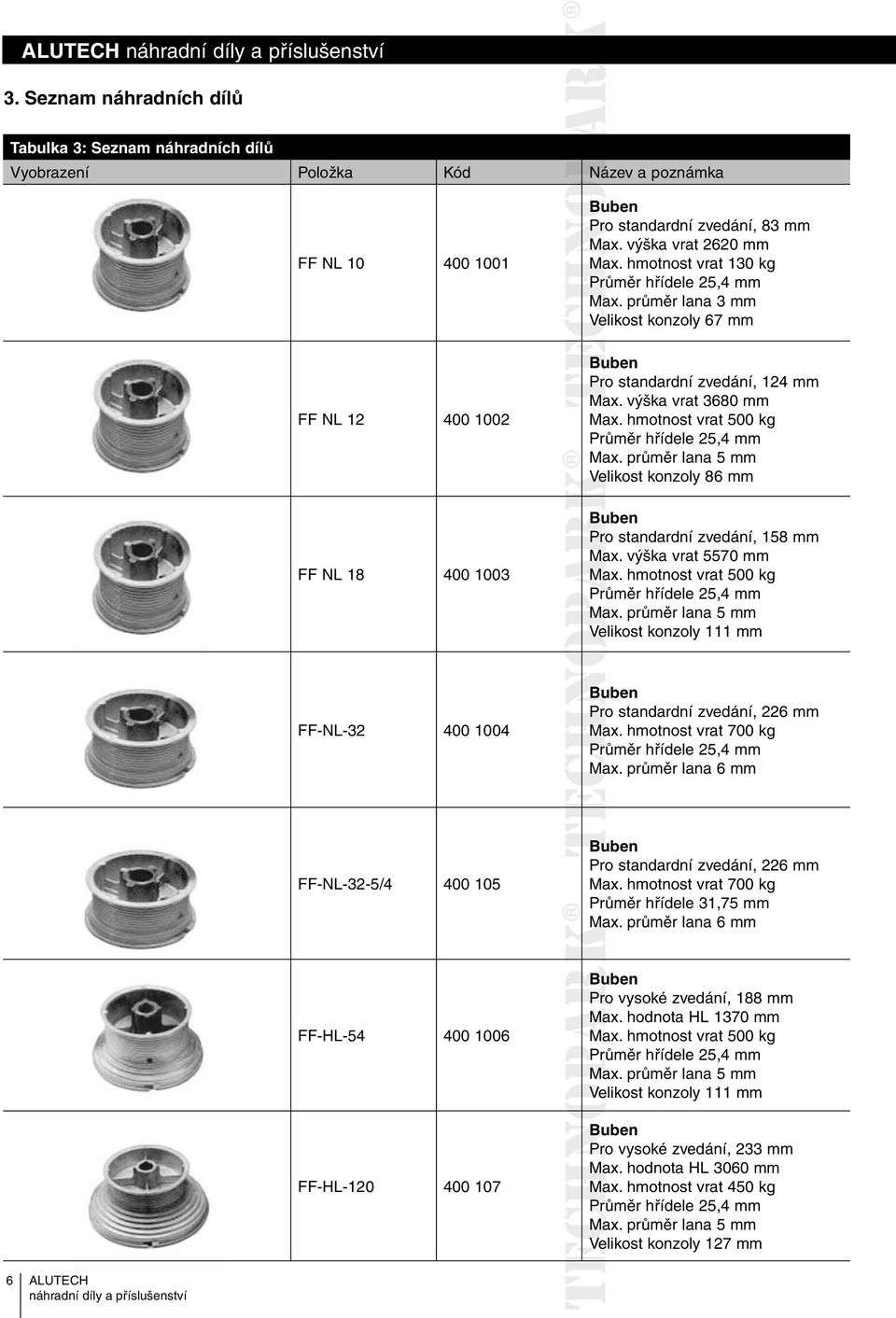

6 3. Seznam náhradních dílů Tabulka 3: Seznam náhradních dílů Vyobrazení Položka Kód Název a poznámka FF NL FF NL FF NL Pro standardní zvedání, 83 mm Max. výška vrat 2620 mm Max. hmotnost vrat 130 kg Průměr hřídele 25,4 mm Max. průměr lana 3 mm Velikost konzoly 67 mm Pro standardní zvedání, 124 mm Max. výška vrat 3680 mm Max. hmotnost vrat 500 kg Průměr hřídele 25,4 mm Max. průměr lana 5 mm Velikost konzoly 86 mm Pro standardní zvedání, 158 mm Max. výška vrat 5570 mm Max. hmotnost vrat 500 kg Průměr hřídele 25,4 mm Max. průměr lana 5 mm Velikost konzoly 111 mm FF-NL Pro standardní zvedání, 226 mm Max. hmotnost vrat 700 kg Průměr hřídele 25,4 mm Max. průměr lana 6 mm FF-NL-32-5/ Pro standardní zvedání, 226 mm Max. hmotnost vrat 700 kg Průměr hřídele 31,75 mm Max. průměr lana 6 mm FF-HL FF-HL Pro vysoké zvedání, 188 mm Max. hodnota HL 1370 mm Max. hmotnost vrat 500 kg Průměr hřídele 25,4 mm Max. průměr lana 5 mm Velikost konzoly 111 mm Pro vysoké zvedání, 233 mm Max. hodnota HL 3060 mm Max. hmotnost vrat 450 kg Průměr hřídele 25,4 mm Max. průměr lana 5 mm Velikost konzoly 127 mm 6

7 FF-HL Pro vysoké zvedání, 280 mm Max. hodnota HL 4100 mm Max. hmotnost vrat 575 kg Průměr hřídele 25,4 mm Max. průměr lana 6 mm Velikost konzoly 152 mm FF-HL-164-5/ Pro vysoké zvedání, 280 mm Max. hodnota HL 4100 mm Max. hmotnost vrat 575 kg Průměr hřídele 31,75 mm Max. průměr lana 6 mm Velikost konzoly 152 mm FF-VL Pro vertikální zvedání, 218 mm Max. výška vrat 3300 mm Max. hmotnost vrat 500 kg Průměr hřídele 25,4 mm Max. průměr lana 5 mm Velikost konzoly 127 mm FF-VL Pro vertikální zvedání, 284 mm Max. výška vrat 5750 mm Max. hmotnost vrat 500 kg Průměr hřídele 25,4 mm Max. průměr lana 5 mm Velikost konzoly 152 mm FF-VL-18-5/ Pro vertikální zvedání, 284 mm Max. výška vrat 5750 mm Max. hmotnost 31,75 mm Max. průměr lana 5 mm Velikost konzoly 152 mm 310LH 310RH Boční konzola pro garážová vrata levá a pravá Vzdálenost od stěny k ose hřídele 67 mm Boční konzola Vzdálenost od stěny k ose hřídele 86 mm mm 127 mm 152 mm 7

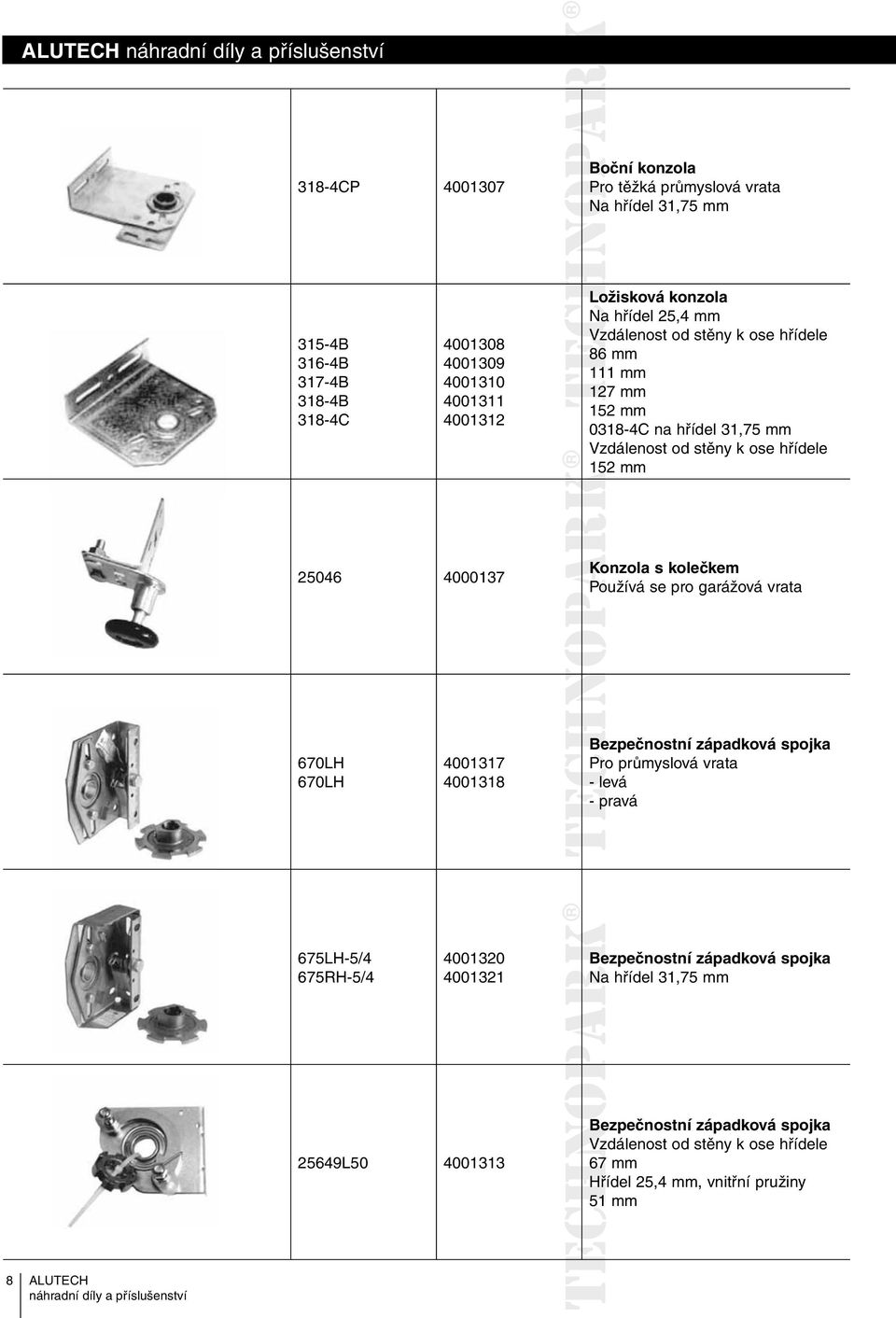

8 318-4CP Boční konzola Pro těžká průmyslová vrata Na hřídel 31,75 mm 315-4B 316-4B 317-4B 318-4B 318-4C Ložisková konzola Na hřídel 25,4 mm Vzdálenost od stěny k ose hřídele 86 mm 111 mm 127 mm 152 mm C na hřídel 31,75 mm Vzdálenost od stěny k ose hřídele 152 mm Konzola s kolečkem Používá se pro garážová vrata 670LH 670LH Bezpečnostní západková spojka Pro průmyslová vrata -levá - pravá 675LH-5/4 675RH-5/ Bezpečnostní západková spojka Na hřídel 31,75 mm 25649L Bezpečnostní západková spojka Vzdálenost od stěny k ose hřídele 67 mm Hřídel 25,4 mm, vnitřní pružiny 51 mm 8

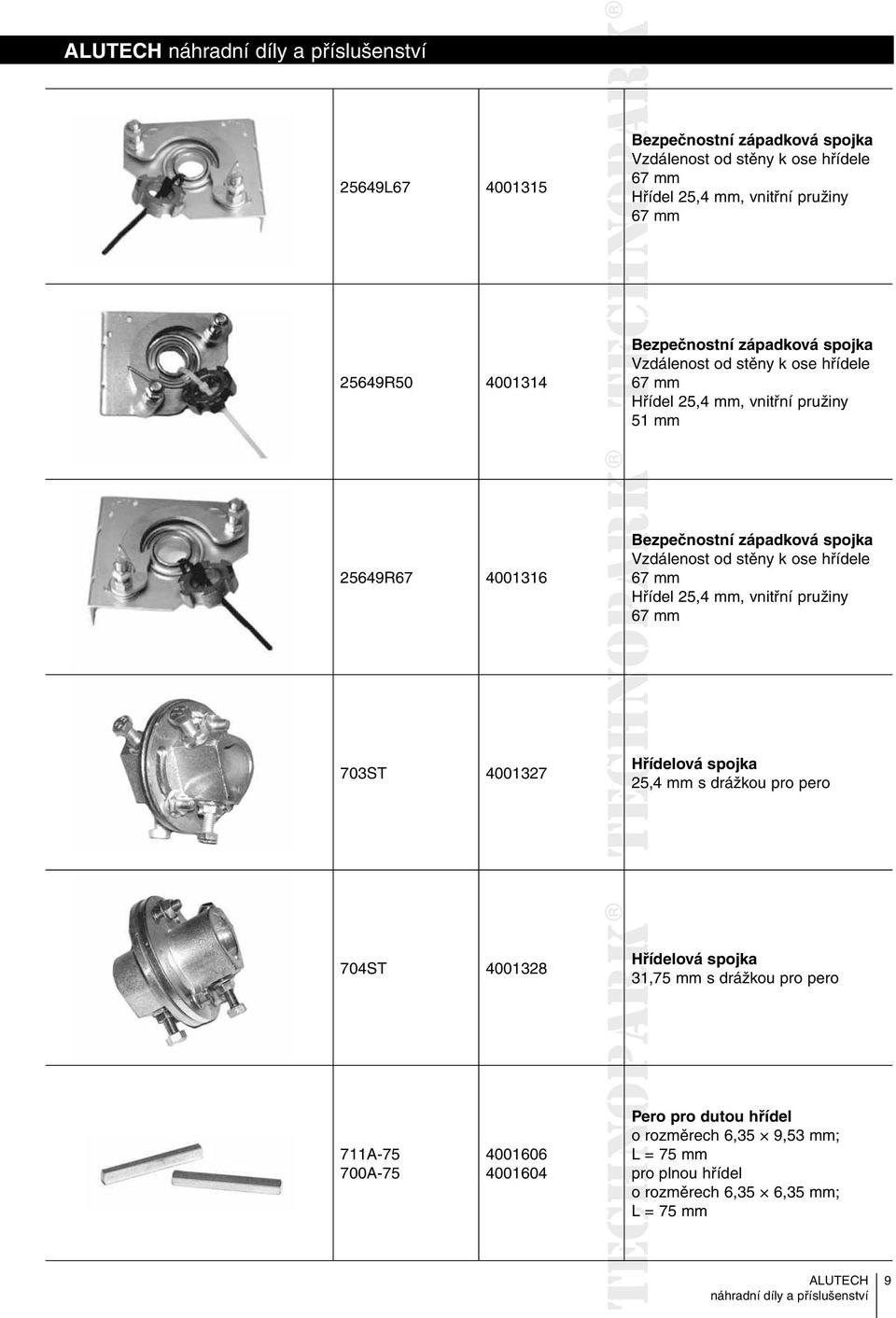

9 25649L Bezpečnostní západková spojka Vzdálenost od stěny k ose hřídele 67 mm Hřídel 25,4 mm, vnitřní pružiny 67 mm 25649R Bezpečnostní západková spojka Vzdálenost od stěny k ose hřídele 67 mm Hřídel 25,4 mm, vnitřní pružiny 51 mm 25649R Bezpečnostní západková spojka Vzdálenost od stěny k ose hřídele 67 mm Hřídel 25,4 mm, vnitřní pružiny 67 mm 703ST Hřídelová spojka 25,4 mm s drážkou pro pero 704ST Hřídelová spojka 31,75 mm s drážkou pro pero 711A A Pero pro dutou hřídel o rozměrech 6,35 9,53 mm; L= 75 mm pro plnou hřídel o rozměrech 6,35 6,35 mm; L = 75 mm 9

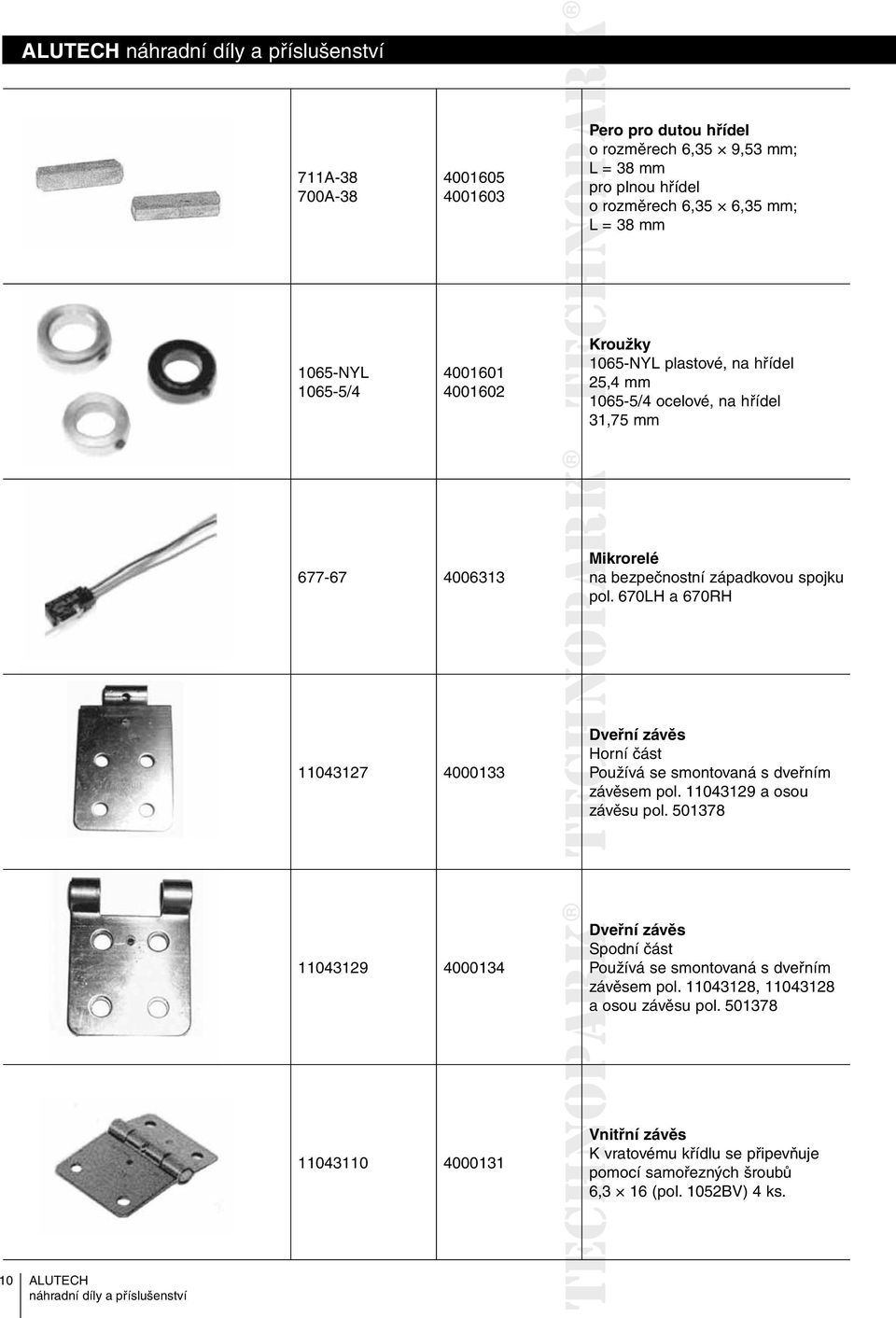

10 711A A Pero pro dutou hřídel o rozměrech 6,35 9,53 mm; L = 38 mm pro plnou hřídel o rozměrech 6,35 6,35 mm; L = 38 mm 1065-NYL / Kroužky 1065-NYL plastové, na hřídel 25,4 mm /4 ocelové, na hřídel 31,75 mm Mikrorelé na bezpečnostní západkovou spojku pol. 670LH a 670RH Dveřní závěs Horní část Používá se smontovaná s dveřním závěsem pol a osou závěsu pol Dveřní závěs Spodní část Používá se smontovaná s dveřním závěsem pol , aosou závěsu pol Vnitřní závěs Kvratovému křídlu se připevňuje pomocí samořezných šroubů 6,3 16 (pol. 1052BV) 4 ks. 10

11 Vnitřní dveřní závěs Horní část Používá se smontovaná s dveřním závěsem pol a osou závěsu pol Osa závěsu Používá se s dveřními závěsy Boční kolečková konzole Používá se se spojovacími konzolami pol , , , K vratovému křídlu se připevňuje pomocí samořezných šroubů 6,3 16 (pol. 1052BV) 3 ks Vodící vložka Šroub Spodní doraz 11

12 Doplňky ke spodnímu dorazu.00: Ochranná vložka Spojovací konzola (ke konzole ) Používá se s skolečky 12 mm, L = 118 mm Horní spojovací kolečková konzola (pro průmyslová vrata) Používá se s skolečky 12 mm, L = 118 mm Horní spojovací kolečková konzola duplexní Používá se skolečky 12 mm, L = 193 mm Vnitřní spojovací kolečková konzola duplexní Používá se skolečky 12 mm, L = 193 mm. 12

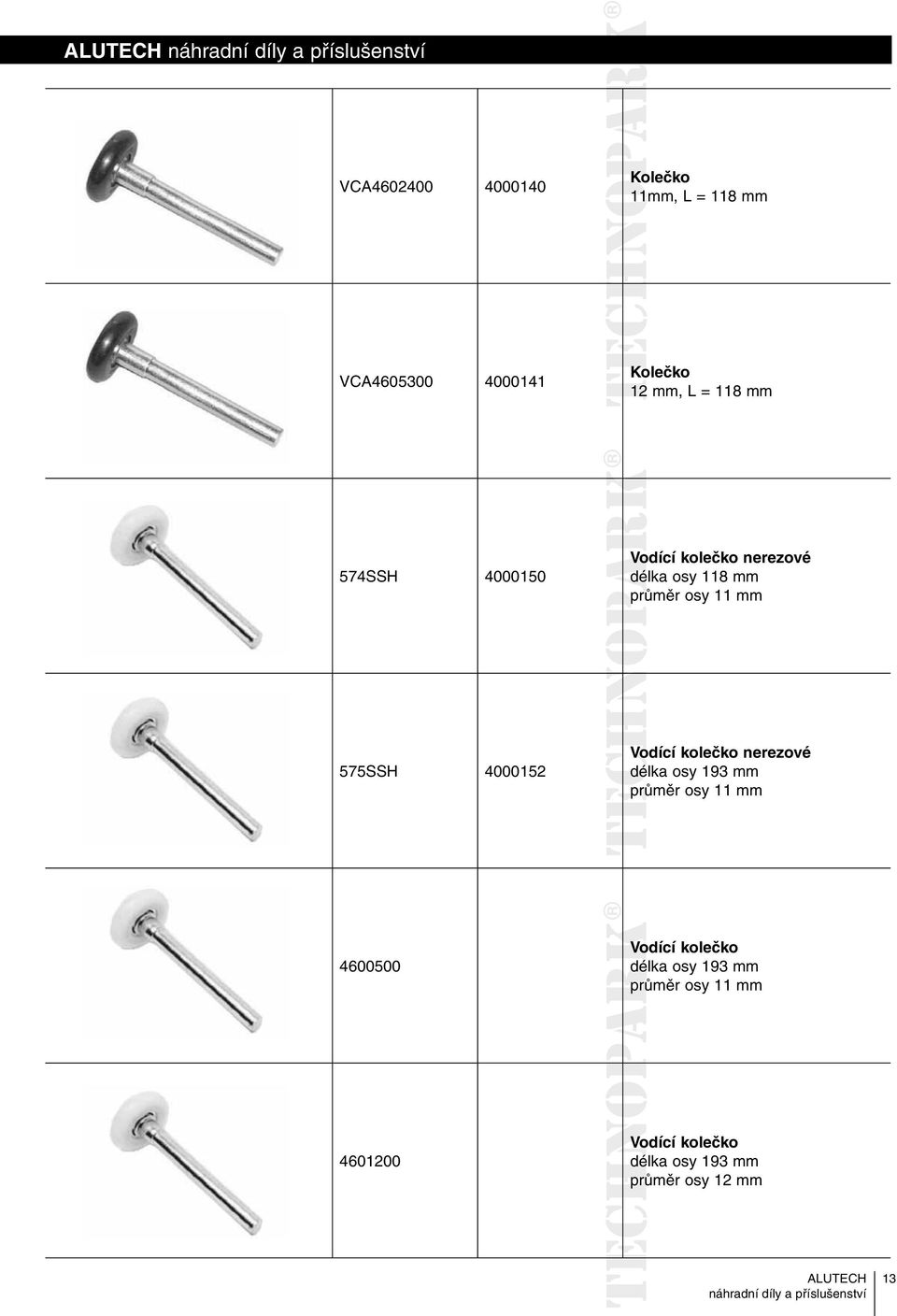

13 VCA Kolečko 11mm, L = 118 mm VCA Kolečko 12 mm, L = 118 mm 574SSH Vodící kolečko nerezové délka osy 118 mm průměr osy 11 mm 575SSH Vodící kolečko nerezové délka osy 193 mm průměr osy 11 mm Vodící kolečko délka osy 193 mm průměr osy 11 mm Vodící kolečko délka osy 193 mm průměr osy 12 mm 13

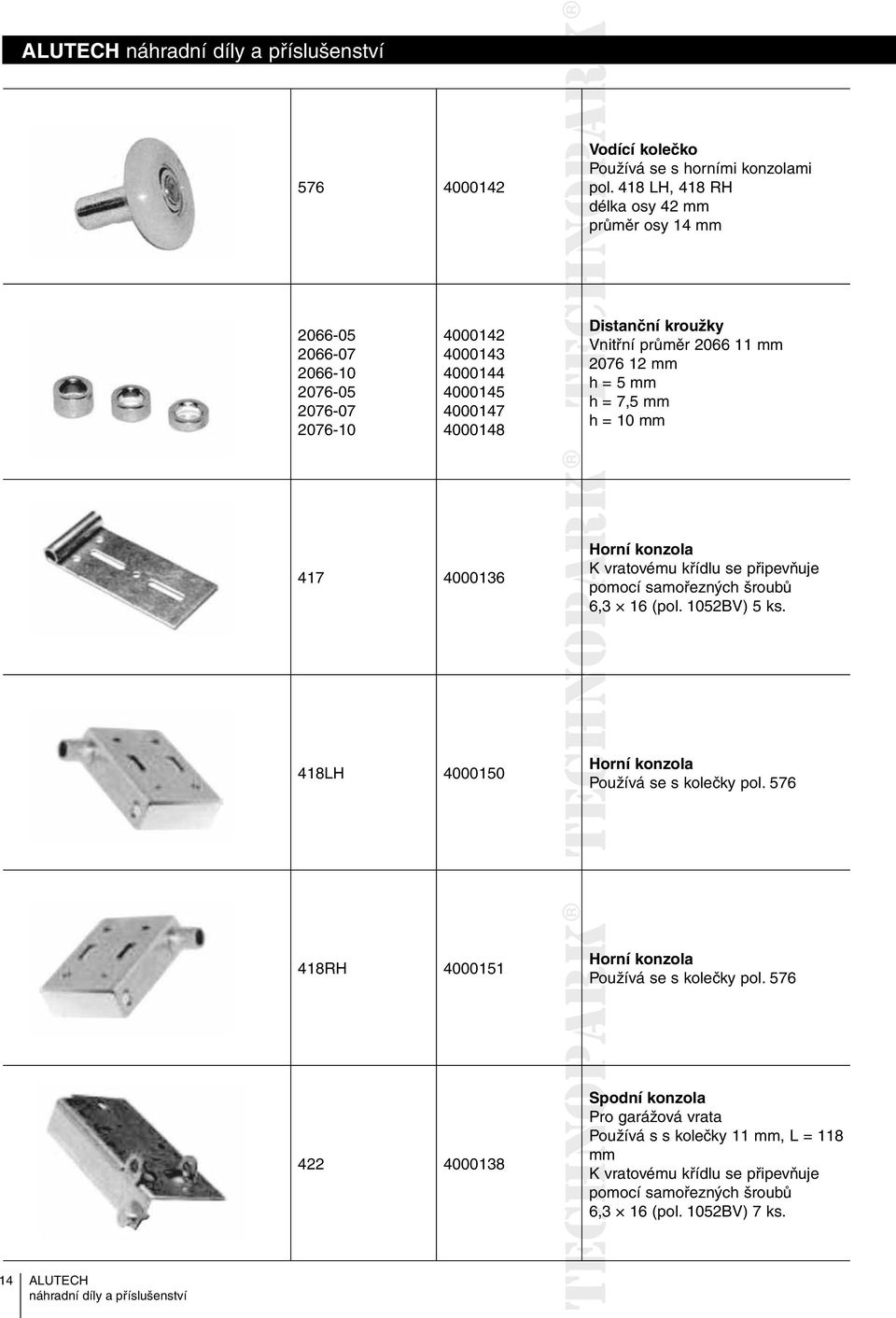

14 Vodící kolečko Používá se s horními konzolami pol. 418 LH, 418 RH délka osy 42 mm průměr osy 14 mm Distanční kroužky Vnitřní průměr mm mm h = 5 mm h= 7,5 mm h = 10 mm Horní konzola K vratovému křídlu se připevňuje pomocí samořezných šroubů 6,3 16 (pol. 1052BV) 5 ks. 418LH Horní konzola Používá se s kolečky pol RH Horní konzola Používá se s kolečky pol Spodní konzola Pro garážová vrata Používá s s kolečky 11 mm, L = 118 mm K vratovému křídlu se připevňuje pomocí samořezných šroubů 6,3 16 (pol. 1052BV) 7 ks. 14

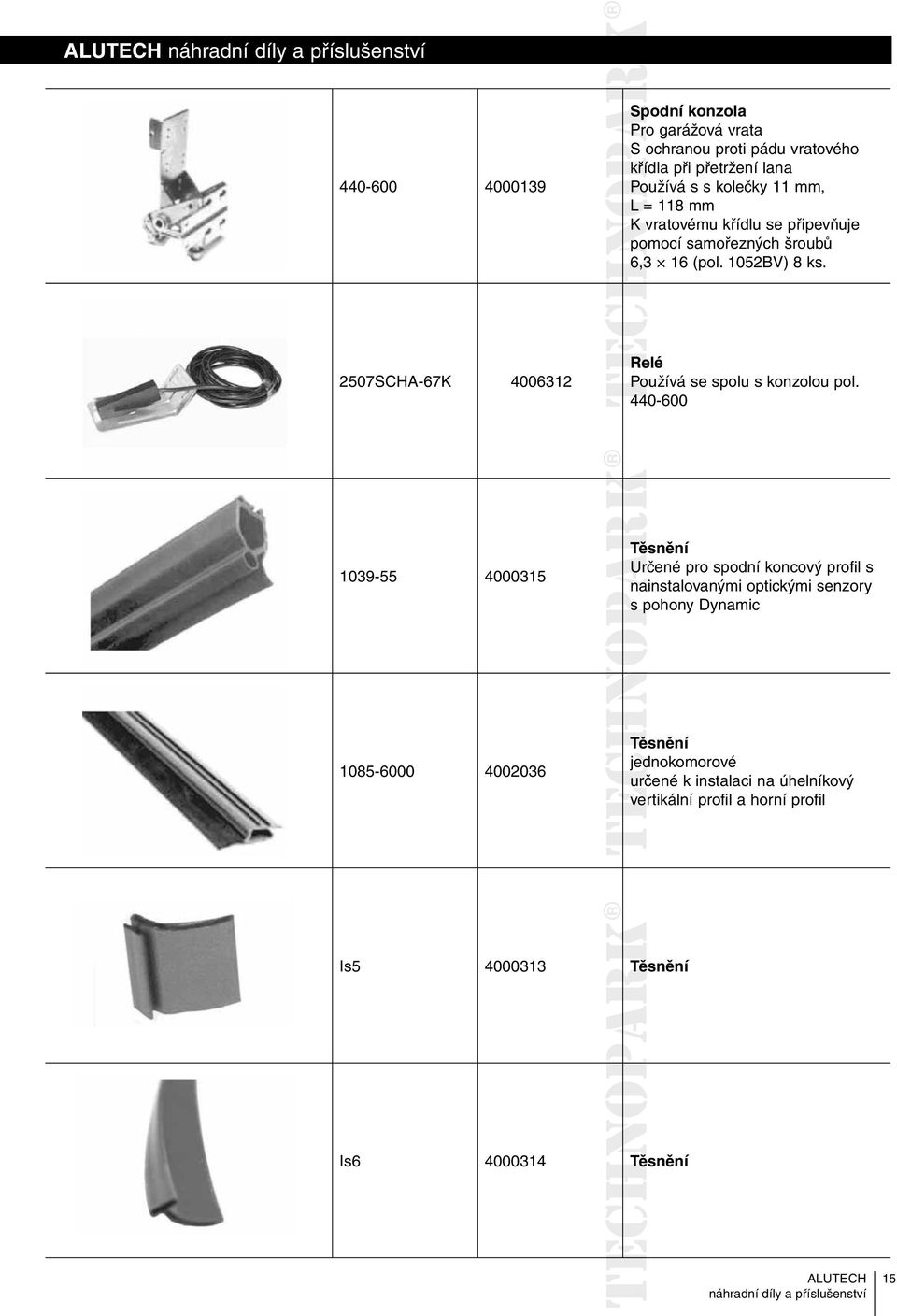

15 Spodní konzola Pro garážová vrata S ochranou proti pádu vratového křídla při přetržení lana Používá s s kolečky 11 mm, L = 118 mm K vratovému křídlu se připevňuje pomocí samořezných šroubů 6,3 16 (pol. 1052BV) 8 ks. 2507SCHA-67K Relé Používá se spolu s konzolou pol Těsnění Určené pro spodní koncový profil s nainstalovanými optickými senzory s pohony Dynamic Těsnění jednokomorové určené k instalaci na úhelníkový vertikální profil a horní profil Is Těsnění Is Těsnění 15

16 Okno rozměry okna mm Okno rozměry okna mm Okno rozměry okna mm 639BL Držadlo (madlo) (pro garážová vrata) 642BL Držadlo (madlo) (pro průmyslová vrata) Klika Používají se k vestavěným dveřím 16

17 Zástrčka Závora (zámek) Pro průmyslová vrata Zámek Používá se spolu s klikou ve vestavěných dveřích Závora (zámek) s držadly Kód Položka Montážní sada Kód Položka RLGG / Zámek se závorou pro garážová vrata Sada upevňovacích šroubů Kód Položka Cylindrická vložka 9/66 mm Kód Položka WKE 1 9/65 17

18 WKE 1 36/ Cylindrická vložka 36/41 mm Provaz (používaný při ručním ovládání vrat) Upevňovací disk (používá se s provazem pol ) Úchytka (používá se s provazem pol ) Řetězový reduktor Převodový poměr 4:1 723A Řetěz k reduktoru pol

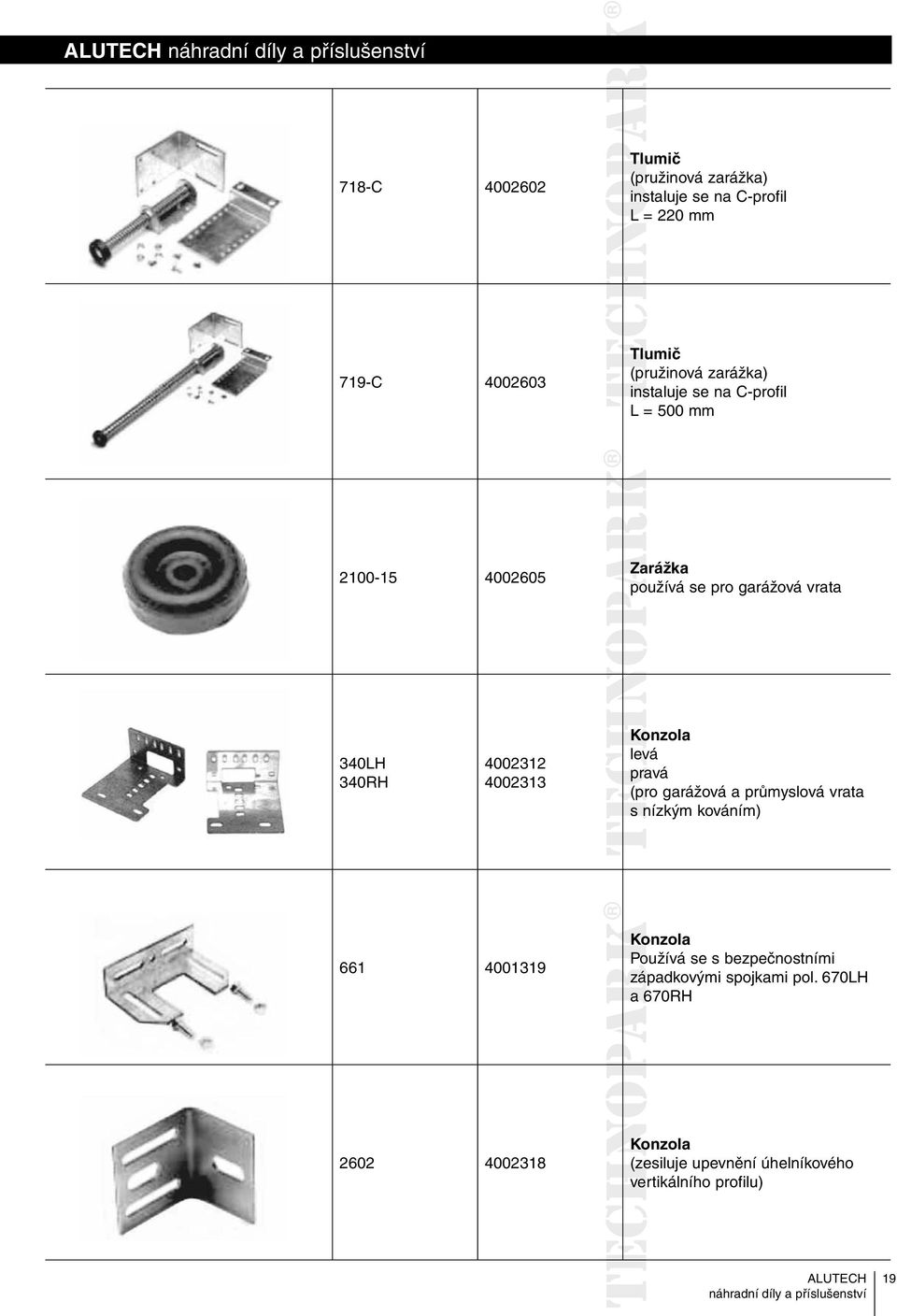

19 718-C Tlumič (pružinová zarážka) instaluje se na C-profil L = 220 mm 719-C Tlumič (pružinová zarážka) instaluje se na C-profil L = 500 mm Zarážka používá se pro garážová vrata 340LH 340RH Konzola levá pravá (pro garážová a průmyslová vrata s nízkým kováním) Konzola Používá se s bezpečnostními západkovými spojkami pol. 670LH a 670RH Konzola (zesiluje upevnění úhelníkového vertikálního profilu) 19

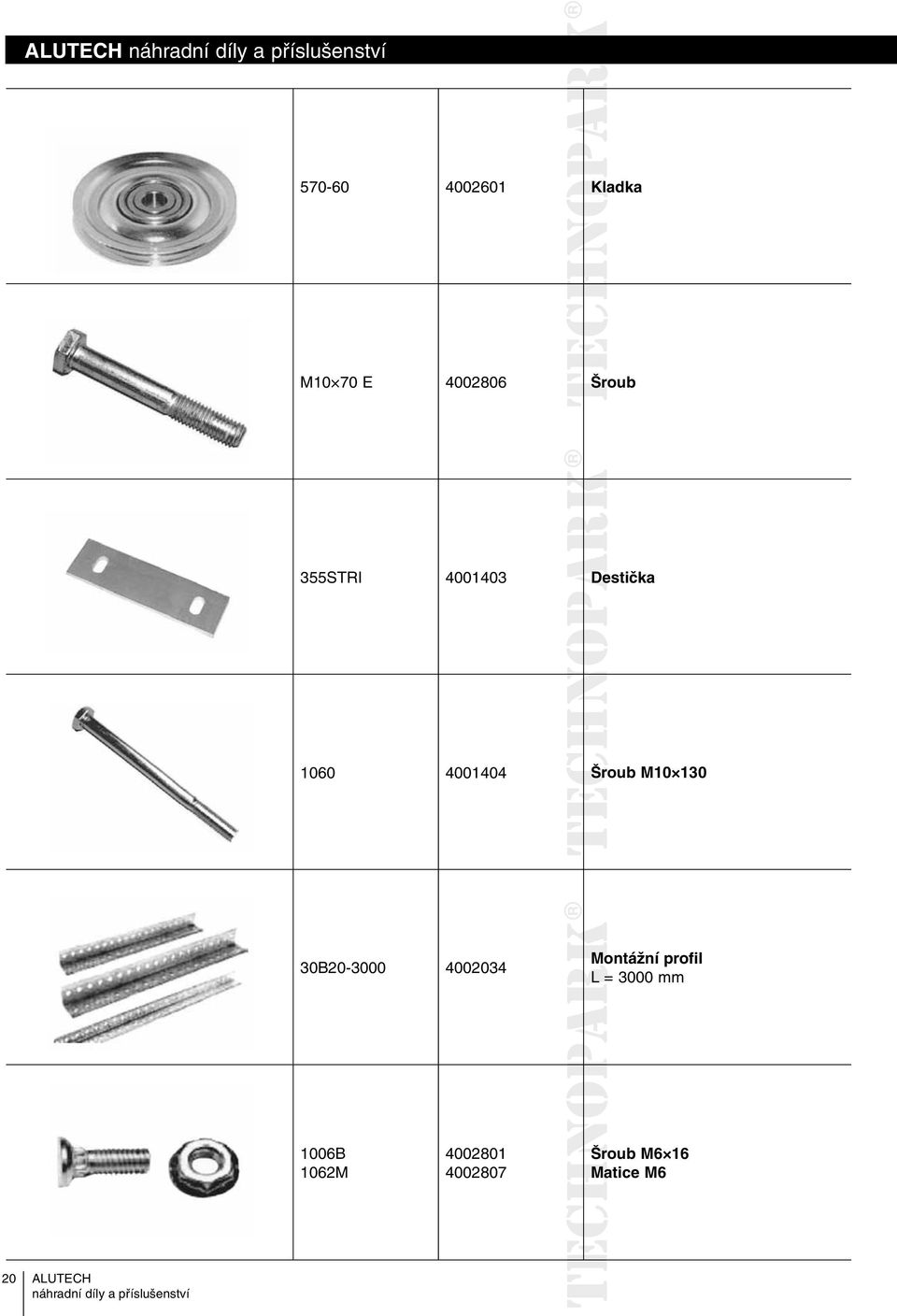

20 Kladka M10 70 E Šroub 355STRI Destička Šroub M B Montážní profil L= 3000 mm 1006B 1062M Šroub M6 16 Matice M6 20

21 1070B-3,5 1068M Šroub M8 25 Matice M8 1058B 1058F Šroub M10 25 Matice M B-RVS 1062M-RVS Šroub M6 16 Matice M6 nerezové 10062B 1062M Šroub M6 16 Matice M6 1052BV 1053BV Samořezný šroub 6,3 16 Samořezný šroub 6, BV-RVS 1053BV-RVS Samořezný šroub 6,3 25 Samořezný šroub 6,

22 OBJEDNÁVKA NÁHRADNÍCH DÍLŮ SEKČNÍCH VRAT (NA POŽÁDÁNÍ VÁM FORMULÁŘ ZAŠLEME V ELEKTRONICKÉ PODOBĚ) ČÍSLO OBJEDNÁVKY datum Název firmy: Adresa: Telefon / Fax / Kontaktní osoba Výrobní číslo sekčních vrat Rozměr vrat Č. Název Položka Měrná jednotka Cena za jednotku Množství Cena Vysvětlivky* Celkem * Při objednávce sekcí a krycích panelů je nutné uvést barvu povrchu líce podle vzorníku RAL OBJEDNÁVKU VYPLNIL: Jméno, příjmení Podpis POTVRZENÍ OBJEDNÁVKY: Jméno a příjmení odpovědné osoby Podpis Razítko 22
