Inovované elektrické řetězové kladkostroje - milníky na cestě k úspěchu

Transkript

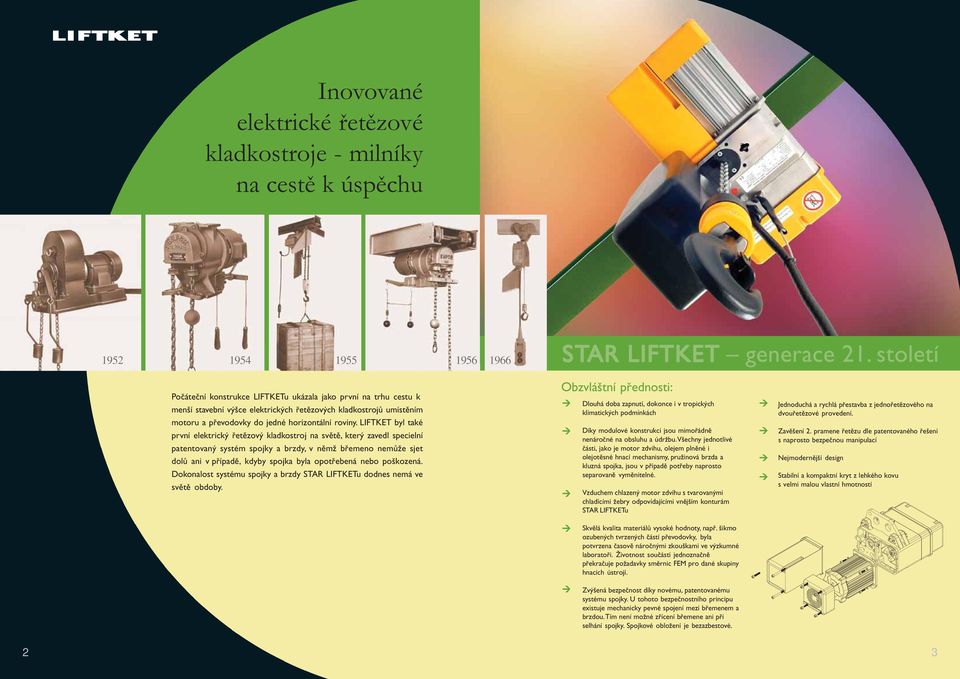

1 Inovované elektrické řetězové kladkostroje - milníky na cestě k úspěchu STAR LIFTKET generace 21. století Počáteční konstrukce LIFTKETu ukázala jako první na trhu cestu k menší stavební výšce elektrických řetězových kladkostrojů umístěním motoru a převodovky do jedné horizontální roviny. LIFTKET byl také první elektrický řetězový kladkostroj na světě, který zavedl specielní patentovaný systém spojky a brzdy, v němž břemeno nemůže sjet dolů ani v případě, kdyby spojka byla opotřebená nebo poškozená. Dokonalost systému spojky a brzdy STAR LIFTKETu dodnes nemá ve světě obdoby. Obzvláštní přednosti: Dlouhá doba zapnutí, dokonce i v tropických klimatických podmínkách Díky modulové konstrukci jsou mimořádně nenáročné na obsluhu a údržbu. Všechny jednotlivé části, jako je motor zdvihu, olejem plněné i olejotěsné hnací mechanismy, pružinová brzda a kluzná spojka, jsou v případě potřeby naprosto separovaně vyměnitelné. Vzduchem chlazený motor zdvihu s tvarovanými chladícími žebry odpovídajícími vnějším konturám STAR LIFTKETu Skvělá kvalita materiálů vysoké hodnoty, např. šikmo ozubených tvrzených částí převodovky, byla potvrzena časově náročnými zkouškami ve výzkumné laboratoři. Životnost součástí jednoznačně překračuje požadavky směrnic FEM pro dané skupiny hnacích ústrojí. Jednoduchá a rychlá přestavba z jednořetězového na dvouřetězové provedení. Zavěšení 2. pramene řetězu dle patentovaného řešení s naprosto bezpečnou manipulací Nejmodernější design Stabilní a kompaktní kryt z lehkého kovu s velmi malou vlastní hmotností Zvýšená bezpečnost díky novému, patentovanému systému spojky. U tohoto bezpečnostního principu existuje mechanicky pevné spojení mezi břemenem a brzdou. Tím není možné zřícení břemene ani při selhání spojky. Spojkové obložení je bezazbestové. 2 3

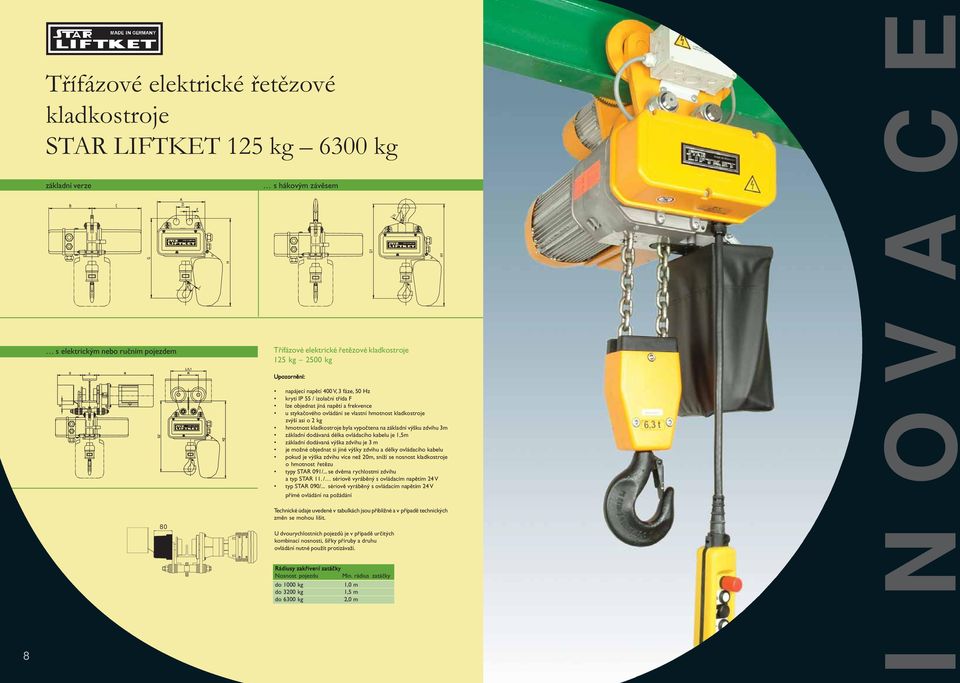

2 Třífázové elektrické řetězové kladkostroje 125 kg kg Verze 1/00A 9.1/00S základní verze s hákovým závěsem s elektrickým nebo ručním pojezdem Verze 13/00X základní verze s hákovým závěsem s elektrickým nebo ručním pojezdem Upozornění: U dvourychlostních pojezdů je v případě určitých kombinací nosnosti, šířky příruby a druhu ovládání nutné použít protizávaží. Rádiusy zakřivení zatáčky Nosnost pojezdu Min. rádius zatáčky do 1000 kg 1,0 m do 3200 kg 1,5 m do 6300 kg 2,0 m Poznámka: Pro typ 13/00X není žádný rádius pro pojezd povolen napájecí napětí 400 V, 3 fáze, 50 Hz izolační třída F je možné objednat jiná napětí a frekvence u stykačového ovládání se hmotnost kladkostroje zvýší asi o 2 kg hmotnost kladkostroje byla vypočtena na základní výšku zdvihu 3m základní dodávaná délka ovládacího kabelu je 1,5m základní dodávaná výška zdvihu je 3 m na požádání dodáváme jiné výšky zdvihu a délky ovládacího kabelu pokud je výška zdvihu více než 20m, sníží se nosnost kladkostroje o hmotnost řetězu verze 8.1, 9.1 a 13 se standardně dodávají se stykačovým ovládáním Technické údaje uvedené v tabulkách jsou přibližné a v případě technických změn se mohou lišit. 4 7

3 * Výroba těchto modelů ustane postupně po uvedení velké řady STAR LIFTKET. Výroba náhradních součástí je zajištěna na dlouhou dobu. 5 6

4 8 Třífázové elektrické řetězové kladkostroje STAR LIFTKET 125 kg 6300 kg základní verze s hákovým závěsem s elektrickým nebo ručním pojezdem Třífázové elektrické řetězové kladkostroje 125 kg 2500 kg Upozornění: napájecí napětí 400 V, 3 fáze, 50 Hz krytí IP 55 / izolační třída F lze objednat jiná napětí a frekvence u stykačového ovládání se vlastní hmotnost kladkostroje zvýší asi o 2 kg hmotnost kladkostroje byla vypočtena na základní výšku zdvihu 3m základní dodávaná délka ovládacího kabelu je 1,5m základní dodávaná výška zdvihu je 3 m je možné objednat si jiné výšky zdvihu a délky ovládacího kabelu pokud je výška zdvihu více než 20m, sníží se nosnost kladkostroje o hmotnost řetězu typy STAR 091/... se dvěma rychlostmi zdvihu a typ STAR 11. / sériově vyráběný s ovládacím napětím 24 V typ STAR 090/... sériově vyráběný s ovládacím napětím 24 V přímé ovládání na požádání Technické údaje uvedené v tabulkách jsou přibližné a v případě technických změn se mohou lišit. U dvourychlostních pojezdů je v případě určitých kombinací nosnosti, šířky příruby a druhu ovládání nutné použít protizávaží. Rádiusy zakřivení zatáčky Nosnost pojezdu Min. rádius zatáčky do 1000 kg 1,0 m do 3200 kg 1,5 m do 6300 kg 2,0 m INOVACE

5 9 10

6 Další možnosti Samošplhací kladkostroj Seznam doplňků a příslušenství, které jsou k dostání, je dlouhý. Všechny naše kladkostroje mají buď přímé nebo stykačové ovládání, mnohé lze dostat s kodéry, s elektricko-mechanickými senzory, se dvěma brzdami a měnitelnými rychlostmi /frekvenčním ovládáním/. Toto je pouze několik příkladů specielních zařízení, která nabízíme. Ruční a elektrické pojezdové jednotky na jednom závěsném čepu pro použití na podvěsných jeřábech. Kladkostroje s vestavěnými elektrickými koncovými spínači a dvěma nezávislými brzdami. Řetězy z nerezové oceli s háky z nerezové oceli Specielní ovladače na ovládání dvou kladkostrojů. LIFTKET Elektrické řetězové kladkostroje na jednofázový proud 125 kg 2000 kg (Detailní nákresy na str. 8) Rádiové dálkové ovládání V nových modelech kladkostrojů STAR LIFTKET na jednofázový střídavý proud jsou využity všechny přednosti standardních kladkostrojů specielní bezpečnostní systém spojky a brzdy, malá stavební výška, Tyto kladkostroje jsou zkonstruovány pro velice univerzální použití na stavbách a v místech, kde není k dispozici třífázový proud. Díky velmi vysoké tepelné zatížitelnosti našich specielních motorů mají tyto kladkostroje velký zatěžovatel a lze je použít pro větší výšky zdvihu. Jednofázové řetězové kladkostroje vyžadují pro bezproblémový chod minimální průřez napájecího i ovládacího kabelu 2,5 mm 2. Napájecí kabel by měl být co nejkratší. Upozornění: napájecí napětí 230V, 1 fáze, 50 Hz krytí IP 55 / izolační třída F hmotnost kladkostroje byla vypočtena na základní výšku zdvihu 3m základní dodávaná délka ovládacího kabeluje 1,5m základní dodávaná výška zdvihu je 3 m je možné objednat si jiné výšky zdvihu a délky ovládacího kabelu pokud je výška zdvihu více než 20m, sníží se nosnost kladkostroje o hmotnost řetězu jednofázové elektrické řetězové kladkostroje se dodávají pouze s přímým ovládáním Technické údaje uvedené v tabulkách jsou přibližné a v případě technických změn se mohou lišit

7 Podvěsné drážky (C-profily) a lehké jeřábové systémy LIFTKET Podvěsné drážky (C-profily) LIFTKET jsou k dostání ze standardní oceli S235JR. Tyto jsou pozinkované nebo bez povrchové úpravy. Profily 300, 400 a 500 dodáváme i v provedení z nerezové oceli V2A (1,4301). Maximální délka každého profilu je mm. Při plánování systému je nutné zabezpečit, aby nebyla překročena maximální nosnost na 1 metr C-profilu, a to především v případě, že se na drážce pohybují dva kladkostroje. Pro technickou pomoc kontaktujte prosím dodavatele. snadná instalace díky použití standardních montážních elementů velký výběr specielních součástí včetně zatáček, výhybek, točen, upevňovacích elementů, mostových jeřábů s jedním nebo dvěma nosníky možné individuální řešení každé dané místní situace pozinkované nebo bez povrchové úpravy bezproblémové rozšíření nebo vylepšení již nainstalovaného systému Podvěsné drážky (C-profily) * Nosnost na 1 m při vzdálenosti úchytů (závěsů)1m Pojezdy pro použití na podvěsných drážkách (C-profilech) LIFTKET 14 15
