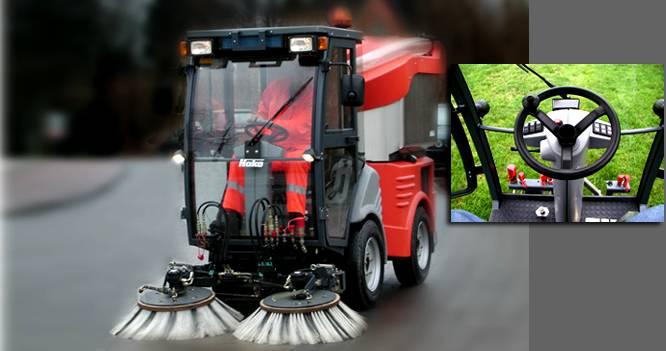

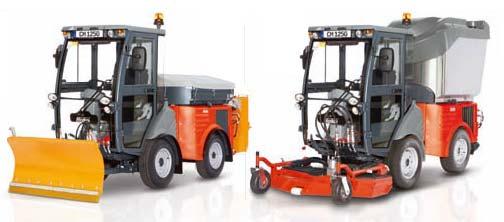

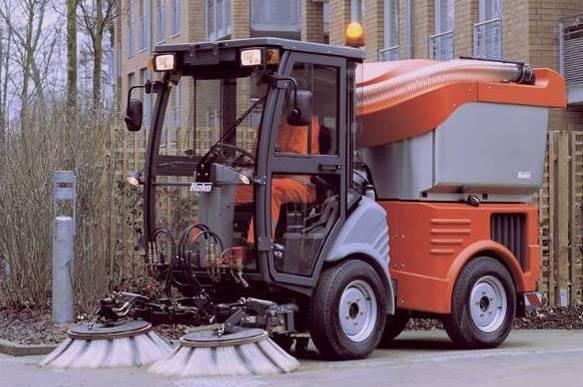

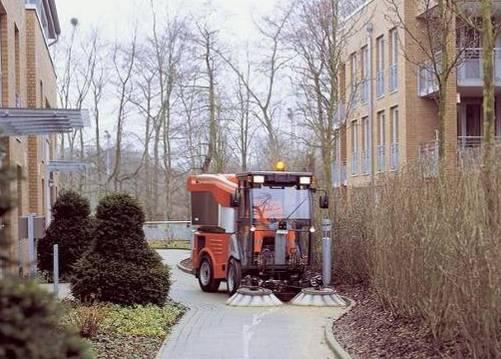

1 HAKO - Citymaster 1250 C Viacúčelový kompaktný zametací stroj s výmennými nadstavbami Silný a mnohostranne využiteľný kompaktný zametací stroj HAKO Citymaster 1250 je vysoko výkonný a ponúka neobmedzené použitie pre čistenie verejných priestranstiev. Zníženie nákladov a optimalizácia hospodárnosti prevádzkovania rozširovaním rozsahu činností ďalšími prídavnými zariadeniami pre viacfunkčné a celoročné využitie.

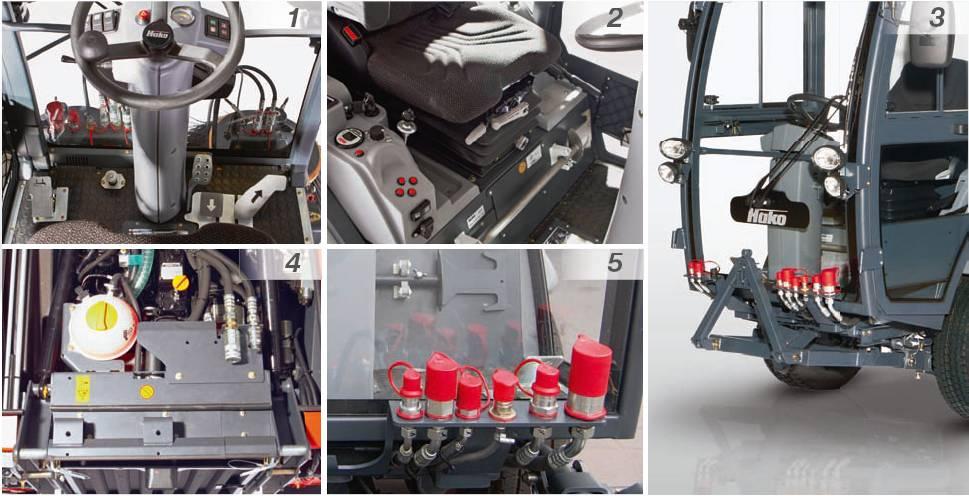

2 Motor: - Vodou chladený YANMAR 4-valcový naftový motor, 35,4 kw (48 PS) ot/min, hodnota nastavenia: 33,0 kw (45 PS) v prípade 2600 ot/min (ECE R24) - priame vstrekovanie, objem valcov: cm 3 - palivová nádrž objem: 60 litrov - úroveň motora pod hraničnou hodnotou európskej smernice 97/68/EU stupeň IIIa. Pohon podvozku: - Hydrostatický pohon hydraulickou stupňovitou redukciou cez pohon 4 kolies počas prevádzky - Automotívny pohon automatickou reguláciou zaťaženia a s korekciou otáčok motora podľa jazdnej rýchlosti počas jazdy v cestnej premávke a počas pracovnej činnosti 2 nožnými pedálmi - Pracovno-prevádzkový jazdný stupeň so štandardnými otáčkami motora a ovládanie jazdnej rýchlosti nožným pedálom 1. komfortné a bezpečné pracovné miesto obsluhy 2. pohodlný a proti únavný pracovný režim vzduchom odpružené sedadlo, vysoko bezpečné ovládacie elementy a prístroje 3. komfortná kabína rámové dvere, posuvné bočné okno a vykurovanie, klimatizácia za príplatok 4. silný vysokovýkonný motor jednoduchý prístup k dennému ošetreniu 5. viacúčelový pohon silný hydraulický pohon s ľahko pripojiteľnými rýchlospojkami

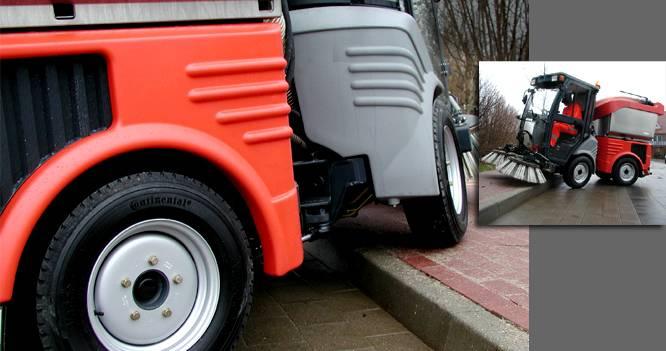

3 Pohon pracovného náradia hydraulický rozvod: - 2 okruhová vysokovýkonná vysokotlaková hydraulika 195 bar, elektricky prevádzkovaný riadiaci blok - 1. hydraulický okruh voliteľný prietok oleja 0-22 l/min - 2. hydraulický okruh: stály prietok 46 l/min - doplnková výbava pre kosenie Rýchlosť: - Jazda: 0-30 km/h, automotív - Pracovná rýchlosť: 0-16 km/h, hydrostatický pohon - Cúvanie: 0-12 km/h Podvozok a mechanizmus riadenia: - 4-kolesový podvozok kĺbovým usporiadaním, zabudovaným vyrovnávaním výkyvov a tlmením pre ľahší prechod cez vyvýšených obrubníkoch - Ľahko ovládateľné plne hydraulické riadenie s vytočením kolies pod 42 -vým uhľom na obidve strany Brzdy: - viacstupňový bezpečnostný brzdový systém. Dynamické pribrzdenie cez hydrostatický jazdný pohon. - hydraulická prevádzková brzda ovládaná nožným pedálom - mechanická ručná kotviaca brzda Pneumatiky: - 4 ks kolesá so širokými pneumatikami T539 + rezervné koleso Kabína: - 1-miestná, s rámovými dverami ktoré sú vybavené s posuvnými oknami, s teplovodno-vzdušným vykurovaním - Komfortné nastaviteľné sedadlo vodiča s vzduchovým perovaním a s dvojbodovým bezpečnostným pásom - Všetky ovládacie prvky umiestnené výhodne z hľadiska ergonómie, 12 V zásuvka - Bezstupňovité nastavovanie riadiaceho stĺpika - Bezpečnostné sklá s tepelnou ochranou, sklopné spätné zrkadlá na ľavej a na ľavej strane - Osvetlené počítadlo motohodín (denné počítadlo s vynulovaním), - Prístroje: ukazovateľ teploty chladiacej vody, nabíjania, tlaku oleja motora, smerovky, palivomer, pred žeravenie

4 Elektrické zariadenia: - rozvod 12 V, akumulátor: 12 V 74 Ah, trojfázový generátor 14,4 V 80 A - Osvetlenie podľa predpisov cestnej premávky, pracovné svetlá pre osvetlenie zametanej plochy, umiestnené na hlavných držiakoch kabíny - Kruhový výstražný maják - Elektrický ventilátor vodného kúrenia je zabudovaný do strechy a do spodnej časti kabíny Rýchlovýmenný systém: - pre umožnenie montáže ďalších samostatných výmenných pracovných zariadení Čelný nosič náradia: - čelný zdvihák rýchlo spojovacím trojuholníkom pre montáž príplatkových čelných pracovných zariadení, zaťaženie do 300 kg Technické údaje: Dĺžka spolu s metlami: Šírka: Výška: Rázvor: Rozchod kolies: Max. zametacia šírka: Schopnosť prechodu cez obrubník výška: Rádius otáčania pevných častí stroja vonku: Rádius otáčania pevných častí stroja vnútri Vnútorný rádius zametania: Pohotovostná hmotnosť (podľa výbavy): Celková hmotnosť: Dovolené zaťaženie: mm mm mm mm 984 mm mm 200 mm 2750 mm 1720 mm 1480 mm 1800 kg kg kg / kg (predná/zadná náprava) Zametacia nadstavba: Vodný systém: - Rozvod čerstvej vody s elektrickým čerpadlom vody; pre viazanie prachu sú kropiace dýzy na tanierových metlách a vo vysávacej šachte - Nádrž čerstvej vody z plastu - objem cca 170 l s ukazovateľom hladiny. Cca 170 litrový obehový rozvod integrovaný do nádrže pre ďalšie viazanie prachu. - V záujme ľahšieho čistenia nádrže špinavej vody v zbernej nádrži poklop nádrže je odklopný. Zametacie zariadenie: - Čelný zametací vysávací agregát, v zornom poli obsluhy umiestnenými tanierovými metlami. - Vysávacie hrdlo je umiestnené medzi kolesami. - Dva hydraulicky poháňané tanierové metly s priemerom 900 mm (základné metly, s miešaným výpletom plochý oceľový drôt / umelohmotné vlákna), otáčky nastaviteľné medzi hodnotami 0 až 200 ot/min. - Nastavenie pracovnej šírky zametania pomocou ovládania zametacieho agregátu hydraulicky. - Náklon zametacích metiel je možné nastavovať jednotlivo - samostatne. Kropiace dýzy sú umiestnené na obidvoch metlách a vo vysávacej hubici. Vysávacia hubica: - Robustná konštrukcia, oceľová vysávacia hubica je uložená na podperných kolieskach, s z miesta obsluhy ovládanou klapkou hrubého odpadu - Šírka vysávacieho hrdla je 540 mm, vysávacie hrdlo je možné hydraulicky zdvihnúť z miesta obsluhy

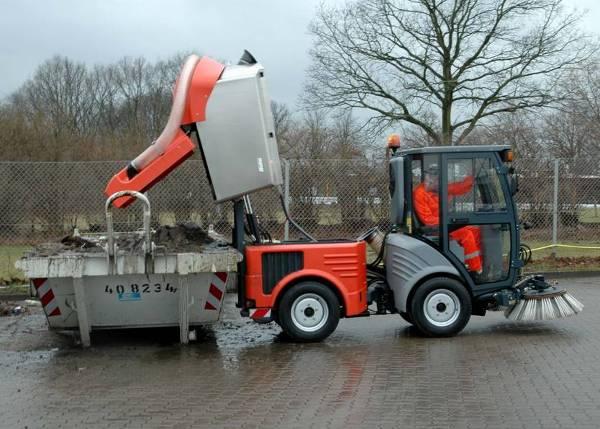

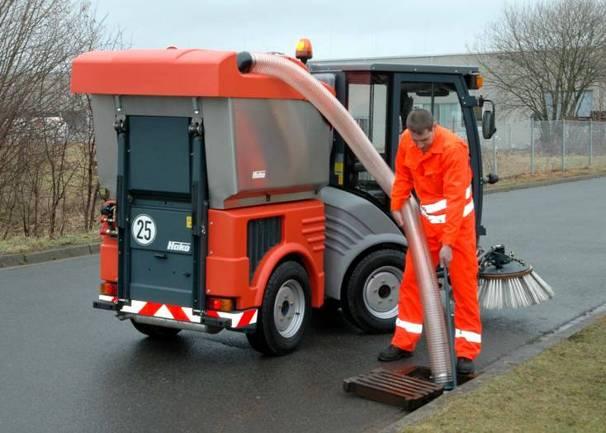

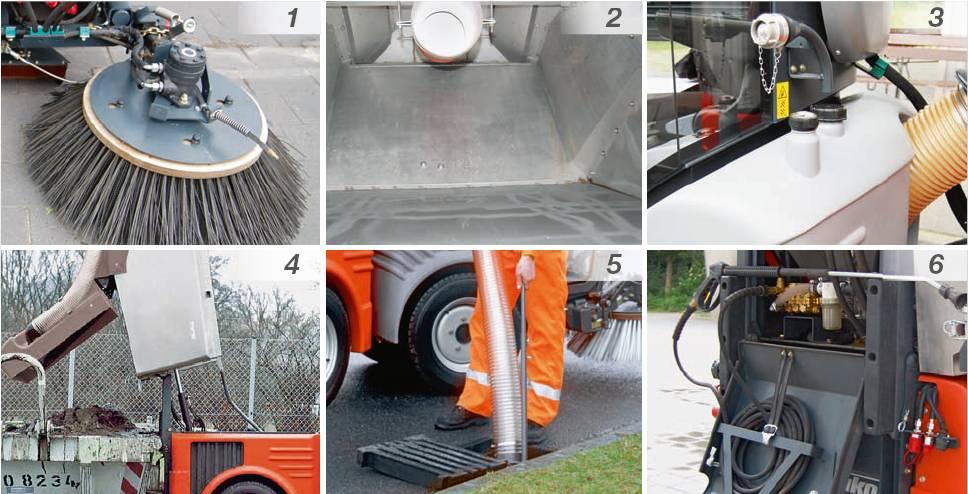

5 Vysávacia šachta: - Priemer 180 mm, rovný, optimálne vedené z hľadiska prúdenia - Vstrekovanie vody v záujme viazania prachu 1. zametací agregát 2. zberná nádoba 3. vodná nádrž 4. vysoko výklopná zberná nádrž 5. ručná vysávacia hadice 6. príplatková výbava kľúč hydrantu a plniaca hadica integrovaná vo vysokotlakovom vodnom systéme Sací ventilátor: - Viac lopatkový, vysokovýkonný, radiálny ventilátor, hydraulickým pohonom, s meniteľnými otáčkami medzi hodnotami 2200 a 2600 ot/min - Opotrebovaný vzduch odvedený cez poklop nádrže Zberná nádrž: - Hrubý objem 1000 litrov; optimálnymi plniacimi vlastnosťami, vyhotovená z legovanej ocele V2A. - Vyprázdnenie hydraulickým vyklápaním, v prípade potreby je možné nádrž vyprázdniť aj ručným núdzovým čerpadlom. - Vyprázdňovacia výška: 140 cm, vyprázdňovacia šírka: 100 cm - Odkladací priestor pre drobné predmety v zadnej časti

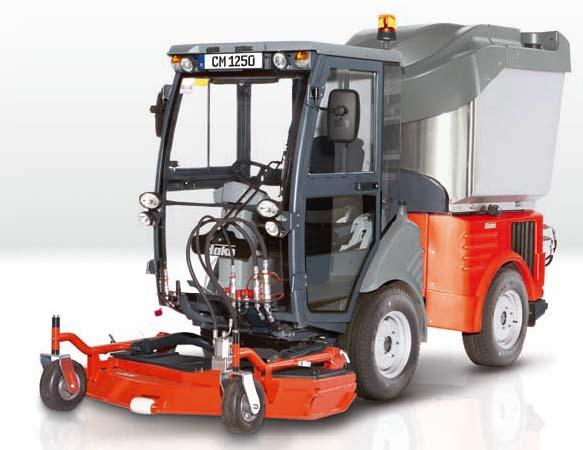

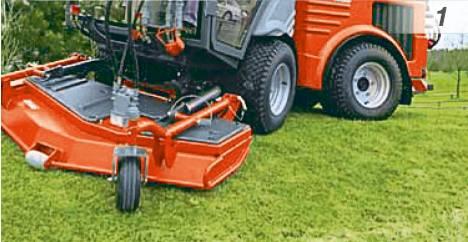

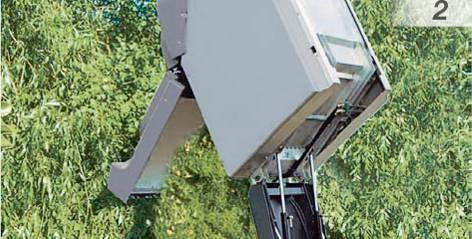

6 Zametacia nadstavba: Vákuový sací systém a centrálne odsávanie pokosenej trávy na čele podvozku. Flexibilná čelná kosačka so zadným výstupom odsávania a s pracovnou šírkou 150 cm. Zariadenie kopíruje profil terénu. Vákuový sací kontajner s hydraulickým vysypaním.

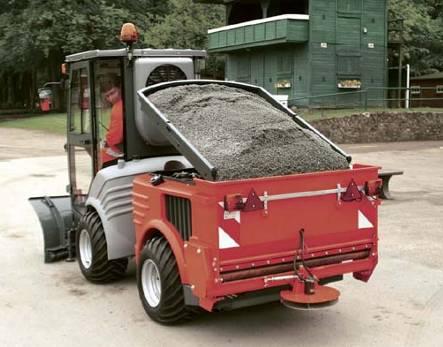

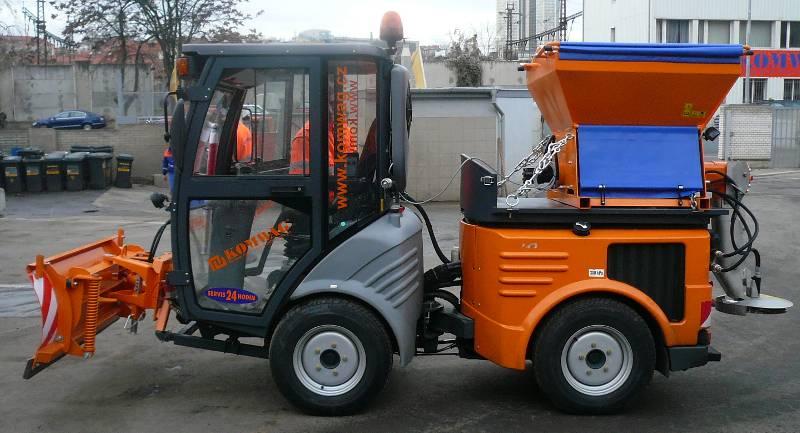

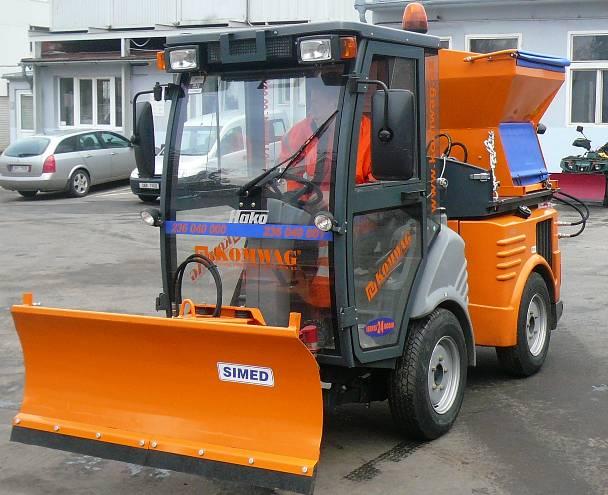

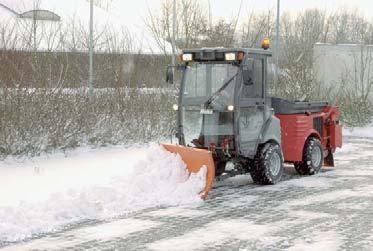

7 Zimná výbava: Podvozok je pripravený na použitie výmenných zimných nadstavieb, ako je čelná snehová radlica, posýpacia nadstavba, čelná valcová metla na sneh. Čelná jednostranná snehová radlica + posypová nadstavba s nerezovým rozmetacím tanierom Bátorove Kosihy,
