EW65. Samo si dojede na další staveniště: EW65

Transkript

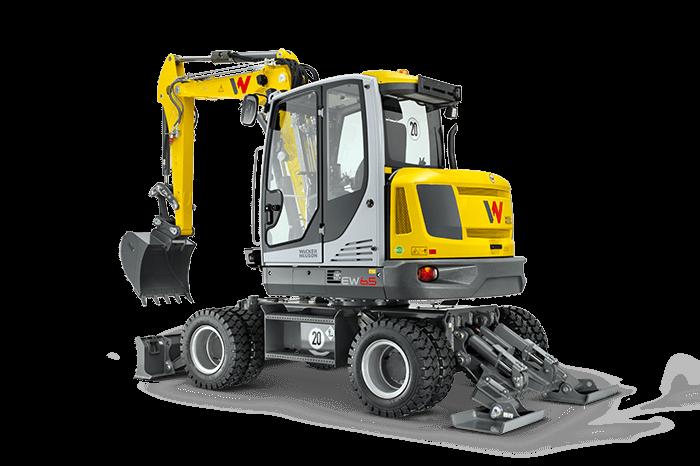

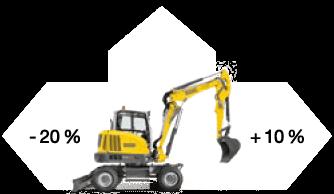

1 EW65 Kolová rýpadla Samo si dojede na další staveniště: EW65 Mobilní rýpadlo EW65 dojede díky integrovanému režimy jízdy po silnici samo na místo nasazení a nevyžaduje časově náročnou a nákladnou přepravu. Plynulý jízdní pohon s rychlostí až 20 km/h má nízkou spotřebu paliva a ovládá se pouhým jediným pedálem téměř jako automobil. Výkonný hydraulický systém Load Sensing s LUDV* zajišťuje i při různém zatížení stejné rychlosti několika pohybů současně. S 5 hydraulickými okruhy z toho 3 individuálně nastavitelné - a s děleným ramenem je EW65 velmi účinné a rychle připraveno vyrazit na cestu. Přesné a jemné ovládání díky hydraulickému systému Load Sensing s LUDV* Nízká spotřeba díky hospodárnému režimu ECO Až 5 přídavných hydraulických okruhů pro nejrůznější příslušenství Údržba a servis se provádějí snadno, díky sklápěcí kabině a diagnostickému nástroji * rozložení průtoku nezávislého na zatížení (LUDV) Hospodárné a výkonné Výkonný pohon pro jízdu Provozní režim ECO Až o 20 % nižší spotřeba paliva Účinné dělené rameno Dělené rameno pro větší dosah, hloubku výkopu a násypnou výšku Menší rozměry wackerneuson.com vyhotoveno dne Strana: 1

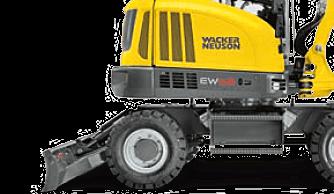

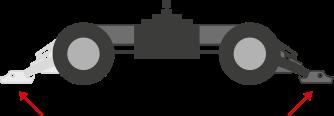

2 Výrazně nižší výška a šířka oproti srovnatelným konkurenčním modelů Bez problémů zvládne úzká staveniště a nízké průjezdy Vyšší stabilita díky nízko položenému těžišti Snadná přeprava Různé možnosti opěrných prvků Vyšší stabilita díky různým možnostem opěrných prvků Patky volitelně vpředu nebo vzadu Dozerová radlice Protizávaží Kabina, výhled a komfort obsluhy wackerneuson.com vyhotoveno dne Strana: 2

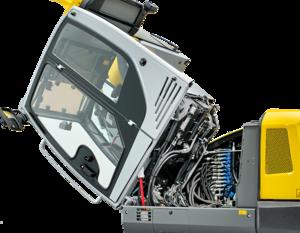

3 Inovativní řešení pro optimální výhled rameno vpravo vedle kabiny Komfort pro řidiče: prostorná kabina, vzduchem odpružené sedadlo a klimatizace automatický Inovativní systém čelního skla: dělené sklo je možné zasunout a přesunout - deště střešní pozice LED světlomety pro optimální osvětlení Zadní kamera pro větší bezpečnost při couvání Vyklápěcí kabina: pro vynikající servisní přístup Systém Jog Dial Technologie z automobilového průmyslu Pro přímé řízení centrálních funkcí Intuitivní ovládání wackerneuson.com vyhotoveno dne Strana: 3

4 EW65 Technická data Provozní data Přepravní hmotnost min. Provozní hmotnost Trhací síla max. Vylamovací síla max. Hloubka rýpání max. max. Výsypná výška Rýpací poloměr max. max. Počet otáček nadstavba stroje Data motoru Výrobce motoru Typ motoru Motor Zdvihový objem Otáčky Výkon motoru dle ISO Baterie Objem palivové nádrže Hydraulické zařízení Pracovní čerpadlo Dopravní výkon Provozní tlak provozní hydrauliku Provozní tlak pracovní hydrauliku Nádrž na hydraulický olej Podvozek Pneumatiky Rozchod kol Světlá výška Jízdní rychlost max. Planýrovací radlice Šířka Výška Zdvih dozerová radlice nad rovinu terénu Zdvih dozerová radlice pod rovinu terénu 6,472 kg 6,755-8,003 kg 30.8 kn 50.7 kn 3,895 mm 4,207-5,195 mm 6,877 mm 9 1/min Perkins 404D-22T vodou chlazený 4-válcový turbo vznětový motor 2,216 cm³ 2,000 1/min 36.3 kw 88 Ah 85 l Čerpadlo s variabilním průtokem a dvojité zubové čerpadlo l/min 420 bar 240 bar 92 l Jednoduché nebo dvojité obutí 300 mm 237 mm 30 km/h 2,085 mm 429 mm 395 mm 301 mm wackerneuson.com vyhotoveno dne Strana: 4

5 Hladina hluku Hladina zvuku (LwA) dle 2000/14/ES 97 db(a) wackerneuson.com vyhotoveno dne Strana: 5

6 EW65 Rozměry Monoboom trojité rameno A Výška 2,775 mm 2,775 mm B Šířka kabina 1,000 mm 1,000 mm B Šířka nadstavba stroje 1,931 mm 1,931 mm B Šířka podvozek s dvojité pneumatiky 2,088 mm 2,088 mm C Dopravní délka lžíce s krátkou násadou 6,114 mm 6,220 mm C Dopravní délka lžíce s dlouhou násadou 6,250 mm 6,349 mm D Hloubka rýpání max. lžíce s krátkou násadou 3,531 mm 3,596 mm D Hloubka rýpání max. lžíce s dlouhou násadou 3,831 mm 3,895 mm E Hloubka zapichování lžíce s krátkou násadou 2,088 mm 2,465 mm E Hloubka zapichování lžíce s dlouhou násadou 2,361 mm 2,737 mm F Výška zapichování lžíce s krátkou násadou 6,068 mm 6,834 mm F Výška zapichování lžíce s dlouhou násadou 7,067 mm G Výsypná výška max. lžíce s krátkou násadou 4,207 mm 4,961 mm G Výsypná výška max. lžíce s dlouhou násadou 4,389 mm 5,195 mm H Rýpací poloměr max. lžíce s krátkou násadou 6,220 mm 6,590 mm H Rýpací poloměr max. lžíce s dlouhou násadou 6,504 mm 6,877 mm I Dosah ve spodní části (lžíce s krátkou násadou) 6,024 mm 6,406 mm I Dosah ve spodní části (lžíce s dlouhou násadou) 6,318 mm 6,706 mm J Zadní poloměr otáčení 1,459 mm 1,459 mm K K Přesazení výložníku posun výložníku uprostřed lžíce napravo Přesazení výložníku posun výložníku uprostřed lžíce nalevo 766 mm 766 mm 492 mm 492 mm L Výška zdvihu nad terénem 395 mm 395 mm wackerneuson.com vyhotoveno dne Strana: 6

7 M Sondovací hloubka pod terénem 301 mm 301 mm N Délka podvozek celkový 2,887 mm 2,887 mm O Úhel otáčení P Úhel otáčení Q Rozchod kol 300 mm 300 mm R Poloměr otáčení výložníku prostřední 2,465 mm 2,605 mm -- Poloměr otáčení výložníku napravo 2,393 mm 2,529 mm -- Poloměr otáčení výložníku nalevo 1,940 mm 2,073 mm -- Šířka podvozek s pneumatikami 1,931 mm 1,931 mm ds = dipper stick Poznámka Vezměte prosím na vědomí, že dostupnost produktů se v jednotlivých zemích liší. Je možné, že informace/ produkty nemusí být ve Vaší zemi dostupné. Přesnější informace k výkonu motoru si prosím převezměte z návodu k provozu; skutečně předaný výkon se může vlivem specifických provozních podmínek měnit. Změny a omyly jsou vyhrazeny. Obrázky analogicky. Copyright 2019 Wacker Neuson SE. wackerneuson.com vyhotoveno dne Strana: 7
