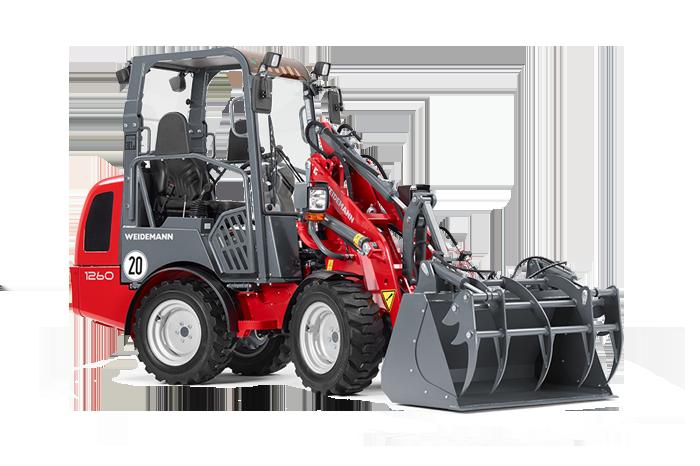

1 1260 Hoftrac 1260 Technická data Standard Ukázka vybavení 1 Ukázka vybavení 2 Údaje motoru Výrobce Perkins Perkins Perkins Typ motoru 404 D D D-15 Počet válců Výkon (max.) kw (PS) 24.6 (33) 24.6 (33) 24.6 (33) Při (max.) ot./min Objem válců cm³ Kühlmitteltyp Voda Voda Voda weidemann.de vyhotoveno dne Strana: 1

2 Standard Ukázka vybavení 1 Ukázka vybavení 2 Elektrická výbava Provozní napětí V Akumulátor Ah Závaží Hmotnost stroje (standard) kg Zdvihová síla (max.) dan Nosnost v lopatě - stroj rovně kg / 1357* 1118 / 1389* Nosnost v lopatě - stroj zlomený kg / 1032* 861 / 1078* Nosnost na paletizačních vidlích - stroj rovně kg / 1122* 919 / 1136* Nosnost na paletizačních vidlích - stroj zlomený kg / 857* 714 / 892* Údaje vozidla Náprava (volitelně) K80 (K90, T80, T94) T80 T94 Místo řidiče (volitelně) FSD (eps) FSD (eps) FSD (eps) Rychlost jízdy (volitelně) km/h 0-13 (20, 30) (30) Jízdní stupně (volitelně) 1 (2) 2 2 Objem nádrže l Hydraulický olej l Hydraulika Pojezdová hydraulika - Pracovní tlak bar Pracovní hydraulika - Dopravované množství l/min Pracovní hydraulika - Pracovní tlak bar Pohon Druh pohonu hydrostatický hydrostatický hydrostatický Pohon pojezdu olejový motor Kardanový hřídel Kardanový hřídel Parametry hluku Průměrná hladina akustického výkonu LwA db(a) 100,1 100,1 100,1 Zaručená hladina akustického výkonu LwA db(a) Uváděná hladina akustického tlaku LpA db(a) *Překlopné zatížení se závažím pod motor a litinovým závažím vzadu Výpočet překlopného zatížení dle ISO FSD = ochranná stříška řidiče eps = Easy Protection System (sklápěcí ochranná stříška řidiče) weidemann.de vyhotoveno dne Strana: 2

3 Vibrace (vážená efektivní hodnota) Vibrace přenášená na ruku: Vibrace přenášená na ruku je maximálně 2,5 m/s² Vibrace celého těla: Tento stroj je vybaven sedadlem řidiče, které splňuje požadavky normy EN ISO 7096:2000. Při správném používání nakladače se vibrace celého těla mění v rozsahu od méně než 0,5 m/s² do krátkodobě maximální hodnoty. Při výpočtu hodnot vibrací podle ISO/TR 25398:2006 se doporučuje použít hodnoty uvedené v tabulce. Přitom musí být zohledněny skutečné podmínky používání. Teleskopické nakladače se stejně jako kolové nakladače řadí podle provozní hmotnosti. Střední hodnota Standardní odchylka (s) Typ nakládky Typické provozní podmínky 1,4*a w,eqx 1,4*a w,eqy a w,eqz 1,4*s x 1,4*s y s z Kompaktní kolový nakladač (provozní hmotnost < 4500 kg) Kolový nakladač (provozní hmotnost > 4500 kg) [m/s²] [m/s²] [m/s²] [m/s²] [m/s²] [m/s²] Load & carry (nakládka a přeprava) 0,94 0,86 0,65 0,27 0,29 0,13 Load & carry (nakládka a přeprava) 0,84 0,81 0,52 0,23 0,2 0,14 Použití při hloubení (náročné podmínky nasazení) 1,27 0,97 0,81 0,47 0,31 0,47 Převoz 0,76 0,91 0,49 0,33 0,35 0,17 Provoz V 0,99 0,84 0,54 0,29 0,32 0,14 weidemann.de vyhotoveno dne Strana: 3

4 1260 Hoftrac 1260 Rozměry Standard A Ceková délka mm B Celková délka (bez lopaty) mm C Od středu osy až k čepu lopaty 531 mm D Rozvor náprav mm E Převis zadní části mm F Výška s pevnou ochrannou střechou řidiče mm weidemann.de vyhotoveno dne Strana: 4

5 Výška s ochrannou střechou řidiče sklopná (eps) Výška se sklopnou ochrannou střechou řidiče, sklopená (eps) mm mm H Výška sedadla mm J Celková pracovní výška mm K Výška kloubu lopaty (max.) mm L Překládací výška mm M Výsypná výška (max.) mm N Dosah 499 mm O Zahloubení 153 mm P Celková šířka 970 mm Q Rozchod 752 mm S Světlá výška 199 mm T Maximální poloměr mm U Poloměr na vnějším kole mm V Vnitřní poloměr mm W Úhel zlomení 50 X Úhel vyklopení při maximálním zdvihu 47 Y Úhel vyklopení (max.) (max.) 43 Z Úhel vyklopení na zemi 47 eps (Easy Protection System) = skládací ochranná stříška řidiče weidemann.de vyhotoveno dne Strana: 5

6 1260 Hoftrac 1260 Standardní komponenty Motor Perkins 404 D-15 (24,6 kw / 33 PS) Pohon Kompaktní náprava K80 Hydromotory na nápravách, možnost změny směru jízdy na joysticku Provozní brzda: Hydrostatický pohon všech 4 kol (bez opotřebení) Centrální provozní a parkovací brzda v hnacím ústrojí pro všechna 4 kola Pneumatiky 27 x EM ET30 Řízení Hydraulické kloubové řízení, úhel naklonění 12 Hydraulika 3. Hydraulický okruh vpředu DN10 Chladič hydraulického oleje Aretace pro 3. hydraulickou funkci Plovoucí poloha pro zdvihací a vyklápěcí hydraulický válec Místo řidiče Ochranná stříška řidiče se zádržným systémem, atest ROPS/FOPS, místo řidiče s bočním vyklápěním Pohodlné sedadlo řidiče s bezpečnostním pásem, plně odpružené, přestavitelné - podélně, dle hmotnosti, nastavitelná opěrka zad, odpružení 60 mm Joystick s přepínačem směru jízdy Ostatní Pracovní reflektory (2 vpředu, 1 vzadu) Počítadlo provozních hodin Odpojovač baterie Ukazatel stavu paliva mechanický rychloupínací systém pro adaptéry weidemann.de vyhotoveno dne Strana: 6

7 1260 Hoftrac 1260 Volitelné vybavení Místo řidiče Opěrka ruky vpravo eps (Easy Protection System) - sklápěcí ochranná stříška řidiče Stavitelný sloupek řízení Komfortní vzduchem odpružená sedačka Osvětlení Pracovní reflektor na rameni Osvětlení pro provoz na veřejných komunikacích Výstražný maják Nápravy/pohon K90 (jízdní automatika pomocí olejových motorů na nápravách) T80 vč. rozvodovky a kardanového hřídele T94 vč. Rozvodovkaa kardanový hřídel (systém pohonu se středním nebo vysokým tlakem) 100% uzávěrka diferenciálu (pouze pro nápravu T80 a T94) Zařízení pro pomalý pojezd Rozšíření rozchodu (30 mm) Zvýšení rychlosti na 30 km/h Hydraulika Beztlaká zpětná větev (vpředu/vzadu) 3. Hydraulický okruh vpředu DN12 3. hydraulický okruh Komfort 4. hydraulický okruh Komfort Rychlospojka Faster (na stroji nebo na adaptéru) - připojení pod tlakem Aretace pro ovládací páku 3. hydraulické funkce (jedno-nebo oboustranná) Hydraulické připojení zadní (jedno- nebo dvojčinné) Zadní tříbodový závěs Elektrické přípojky Zásuvka vpředu, 3-pólová (pro jednočinné nebo dvojčinné funkce) Zásuvka pro adaptéry vzadu, 7-pólová Ostatní Předehřev motoru Velká výška zdvihu Hydraulický rychloupínací systém pro adaptéry Závaží pod motor weidemann.de vyhotoveno dne Strana: 7

8 Litinové zadní závaží Akustická signalizace zpátečky Zámek hydrauliky zvedacího válce Víceúčelová taška s výstražným trojúhelníkem a lékárničkou Zobrazení stavu lopaty Čep pro sebevyproštění Box na nářadí Atest TÜV Centrální mazání (plně automatické) Speciální lak Poznámka Vezměte prosím na vědomí, že dostupnost produktů se v jednotlivých zemích liší. Je možné, že informace/ produkty nemusí být ve Vaší zemi dostupné. Přesnější informace k výkonu motoru si prosím převezměte z návodu k provozu; skutečně předaný výkon se může vlivem specifických provozních podmínek měnit. Změny a omyly jsou vyhrazeny. Obrázky analogicky. Copyright 2019 Weidemann GmbH. weidemann.de vyhotoveno dne Strana: 8
