Ventilové terminály MPA-S

Transkript

1

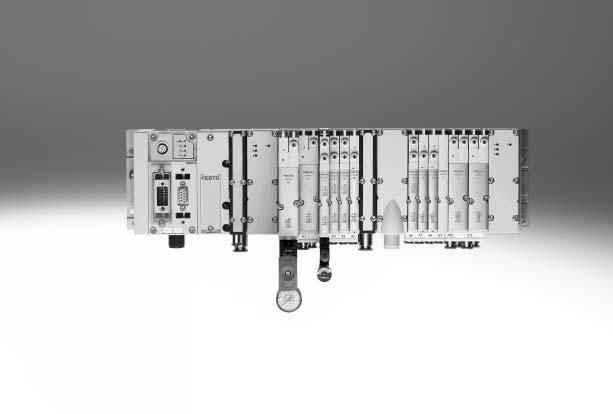

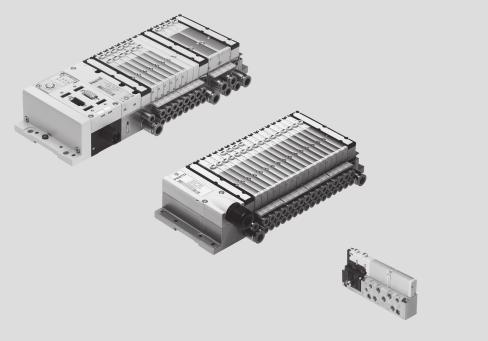

2 technické údaje Inovační Variabilní Bezpečné Snadná montáž velmi výkonné ventily ploché konstrukce v robustním kovovém tělese MPA1 průtok až 360 l/min MPA2 průtok až 700 l/min od samostatného ventilu až po ventilový terminál s vícepólovým připojením, připojením AS-Interface, CPI a připojením na síť, s řídicím blokem tým snů : síťový ventilový terminál vhodný pro elektrické periférie CPX, navíc: perspektivní vnitřní komunikační systém pro řízení ventilů a konstrukčních skupin CPX diagnostika na úrovni jednotlivých ventilů ventily volitelně s odděleným elektrickým napájením nebo bez něj (standardní provedení) mnohostranně konfigurovatelný modulární systém možnost rozšíření až na 128 cívek ventilů lze dodatečně změnit a rozšířit další připojovací desky lze namontovat třemi šrouby, robustní izolační těsnění s kovovou kostrou inovační integrovatelné funkční moduly ruční redukční ventily s výkyvnými manometry proporcionální redukční ventily posílení přívodu tlaku díky přídavným tlakovým zónám s napájecími deskami velký rozsah tlaku 0,9 10 barů mnoho funkcí ventilů robustní kovové prvky s dlouhou životností ventily připojovací desky těsnění rychlé vyhledání chyb díky LED na ventilu a diagnostice po síti velký rozsah provozního napětí ±25 % snadný servis díky výměnným ventilům a elektronickým konstrukčním celkům pomocné ruční ovládání volitelně tlačítkem, s aretací nebo zakryté dlouhá životnost díky osvědčeným šoupátkovým ventilům velkoplošný a trvalý popisový systém, vhodný pro čárové kódy namontovaná a zkontrolovaná jednotka připravená k montáži minimální náklady na výběr, objednání, montáž, uvedení do provozu spolehlivá montáž na stěnu nebo na lištu 2 internet: změny vyhrazeny 2013/01

3 technické údaje zkrácení prostojů: přímá diagnostika dvoubarevnou LED šířka 10 mm a 20 mm pneumatické rozhraní k CPX snadné elektrické připojení připojení vícepólovým konektorem, připojení na síť řídicí blok, AS-Interface, CPI diagnostické rozhraní CPX pro handheld (diagnostika na úrovni kanálů až po jednotlivý ventil) rychlá montáž: přímo pomocí šroubů nebo na lišty DIN, automatické uzemnění bezpečnost: přívod napájecího napětí ±25 %, výstupy a ventily lze vždy spínat odděleně bezpečný provoz: pomocné ruční ovládání tlačítkem/s aretací nebo zakryté úspora místa: ventily a tlumiče hluku ploché konstrukce variabilní: 64 pozice pro ventily/128 cívek ventilů (FB) 24 pozice pro ventily/24 cívky ventilů (MP) praktické: robustní kovový závit nebo předem namontovaná připojení QS modulární: vytváření tlakových zón, přídavné odvětrání a napájení (vícenásobně) pomocí napájecí desky mnoho funkcí ventilů praktické: velkoplošné popisové štítky Možnosti vybavení funkce ventilů monostabilní ventil 5/2 ventil 5/2, impulsní 2x ventil 3/2, v klidu otevřen 2x ventil 3/2, v klidu uzavřen 2x ventil 3/2, 1x v klidu otevřen, 1x v klidu uzavřen ventil 5/3, ve střední poloze pod tlakem ventil 5/3, ve střední poloze uzavřen ventil 5/3, ve střední poloze odvětrán 2x ventil 2/2, 1x v klidu uzavřen, 1x v klidu uzavřen, reverzibilní 2x ventil 2/2, v klidu uzavřen 1x ventil 3/2, v klidu uzavřen, vnější napájení tlakem 1x ventil 3/2, v klidu otevřen, vnější napájení tlakem ruční redukční ventily proporcionální redukční ventily tlaková čidla Všechny ventily mají délku 107 mm a šířku 10,5 mm nebo 21 mm, tedy velmi kompaktní rozměry. Svou výškou 55 mm se dokonale hodí do obrysu elektrické periférie CPX. Zvláštní údaje terminály s vícepólovým konektorem max. 24 pozice pro ventily/ max. 24 cívky ventilů paralelní, modulární propojení ventilů plošnými spoji elektronický modul s integrovaným omezením proudu libovolné napájení tlakem vytvoření tlakových zón terminály pro připojení na síť/ řídicí blok max. 64 pozice pro ventily/ max. 128 cívek ventilů vnitřní sběrnicový systém CPX pro ovládání ventilů modul pro elektrické ovládání ventilů, s galvanickým oddělením nebo bez něj libovolné napájení tlakem vytvoření tlakových zón samostatný ventil elektrické připojení M8, 4 piny a šroubový spoj rozebíratelný elektronický modul s integrovaným omezením proudu AS-Interface 2 až 8 ventilů lze volně konfigurovat (max. 8 cívek ventilů) se zpětnou vazbou ze vstupů Připojení k CPI max. 32 pozice pro ventily/ max. 32 cívky ventilů možnosti kombinací MPA1 průtok až 360 l/min MPA2 průtok až 700 l/min MPA1 a MPA2 lze kombinovat v jednom ventilovém terminálu elektronická napájecí deska rozšiřuje počet max. možného počtu pozic ventilů na 64, s max. 128 cívkami ventilů oddělená struktura, samostatně odpojitelné proudové obvody (napájecí zóny) vyšší hospodárnost díky většímu množství ventilů/cívek na ventilový terminál vyšší bezpečnost prostřednictvím samostatného spínání skupin ventilů např. pro funkce nouzového vypínání -H- upozornění Deska elektrického napájení je k dispozici s připojením volitelně M18 nebo 7/8". 2013/01 změny vyhrazeny internet: 3

4 technické údaje Konfigurátor výrobků Ventilové terminály MPA vyberete rychle a snadno pomocí katalogu online. V něm je k dispozici pohodlný konfigurátor ventilových terminálů. Můžete s ním také snadno sestavit přesnou objednávku. Ventilové terminály se kompletně montují a jednotlivě testují podle údajů v objednávce. Tím se náklady na montáž a instalaci snižují na minimum. Ventilový terminál MPA-S objednávejte objednacím kódem. Systém objednávek MPA-S internet: mpa Objednávací systém CPX internet: cpx online na adrese: Modely 2D/3D CAD Můžete si vyžádat modely CAD Vámi konfigurovaného ventilového terminálu. K tomu si daný výrobek vyhledejte výše popsaným způsobem. Přejděte do nákupního košíku a klepněte na symbol CAD (kroužek). Na následující straně budete moci vygenerovat náhled 3D nebo si vyžádat datový formát dle svého výběru, který Vám bude zaslán elektronickou poštou. online na adrese: 4 internet: změny vyhrazeny 2013/01

5 technické údaje Jednotlivé připojení cívek Pro pohony dále od ventilového terminálu mohou být použity také ventily na připojovací desce s jednou pozicí. Elektrické připojení konektorem M8 se 4 piny dle normy (EN ). Připojení vícepólovým konektorem Signály z řídicího systému k ventilovému terminálu prochází hotovým kabelem nebo hotovým vícepólovým připojením. Tím se výrazně snižují náklady na instalaci. Tyto ventilové terminály mohou být obsazeny max. 24 cívkami ventilů. To odpovídá 4 až 24 ventilům MPA1 nebo 2 až 24 ventilům MPA2, případně kombinaci těchto ventilů. Provedení připojení Sub-D vícepólový kabel připravený k připojení vícepólový kabel připraven k montáži Připojení AS-interface Zvláštnost připojení AS-interface je současný přenos údajů a energie jediným dvoudrátovým kabelem. Díky tvaru kabelu není možné přepólování. Ventilový terminál s připojením AS-Interface se dodává v následujících provedeních: Se dvěma až osmi modulárními pozicemi pro ventily (max. 8 elektromagnetických cívek). To odpovídá 2 až 8 ventilům MPA1 nebo 2 až 8 ventilům MPA2, případně kombinaci těchto ventilů. Se všemi funkcemi ventilů, které se dodávají. Připojovací technika pro vstupy je volitelná jako u CPX: M8, M12, Harax, Sub-D, Cage Clamp (svorky IP20). další informace internet: as-interface Systém instalace CPI Ventilový terminál pro systém instalace CPI: Ventilový terminál s připojením CP je určen pro připojení k nadřazeným uzlům sítě nebo k řídicím blokům. Uzel sítě nebo řídicí blok umožňuje navíc připojení decentrálních vstupních a výstupních jednotek. Podporované jsou následující protokoly sítě: Festo Feldbus, ABB CS31, Moeller Suconet K Interbus Allen-Bradley (1771 RIO) DeviceNet Profibus-DP Profinet IO CC-Link Modbus/TCP Ethernet EtherCAT Na jeden síťový uzel nebo řídicí blok lze připojit čtyři větve, každou s až 32 vstupy a výstupy. Propojovací kabel řeší napájení vstupních modulů a přívod silového napájení ventilů i řídicích signálů. další informace internet: ctec 2013/01 změny vyhrazeny internet: 5

6 technické údaje Připojení na síť prostřednictvím systému CPX Komunikaci s nadřazenou jednotkou PLC přejímá integrovaný síťový uzel. Tak lze realizovat řešení pneumatiky a elektroniky, které potřebuje jen málo prostoru na montáž. Ventilové terminály s připojením na síť mohou mít až 16 připojovacích desek. V kombinaci s MPA1 a 8 elektromagnetickými cívkami na připojovací desku lze tak řídit až 128 elektromagnetických cívek. S ventilovým terminálem MPA2 se 4 elektromagnetickými cívkami na připojovací desku lze ovládat až 64 elektromagnetické cívky. Provedení Profibus-DP ProfiNet Interbus DeviceNet CANopen CC-Link Ethernet/IP Front End Controller Remote Front End Controller vzdálené vstupy/výstupy (Remote I/O) Modbus/TCP Profinet IO EtherCAT terminál CPX internet: cpx Připojení řídicího bloku prostřednictvím systému CPX Automaty integrované ve ventilových terminálech Festo umožňují vytvářet samostatné řídicí jednotky (standalone) s krytím IP65 bez rozvaděče. V režimu slave lze tyto ventilové terminály použít k inteligentnímu zpracování signálů a jsou to tedy ideální stavební kameny pro vytváření decentrální inteligence. V provozním režimu master lze vytvářet skupiny terminálů s více možnostmi a funkcemi, které mohou zcela samostatně řídit stroj/zařízení střední velikosti. terminál CPX internet: cpx -H- upozornění Berte v úvahu možná omezení stupně krytí IP Prohlášení o shodě ATEX 6 internet: změny vyhrazeny 2013/01

7 přehled periférií Modulární technika Modulární konstrukce MPA umožňuje dosahovat velké přizpůsobivosti již ve fázi návrhu a pro provoz nabízí nejsnazší servis. Systém se skládá z připojovacích desek a ventilů. Připojovací desky jsou vzájemně sešroubovány a vytvářejí tak nosný systém pro ventily. Obsahují vnitřní připojovací kanály pro napájení tlakem a pro odvětrání ventilového terminálu a také pracovní výstupy jednotlivých ventilů pro pneumatické pohony. Každá připojovací deska je k následující připojena třemi šrouby. Povolením těchto šroubů se část terminálu odpojí a lze snadno vložit další bloky. Tím je zaručena rychlá a spolehlivá možnost rozšíření ventilového terminálu. Modulární elektrické periférie Řízení ventilů probíhá různým způsobem u terminálu s vícepólovým připojením, připojením na síť a u samostatného ventilu. Terminál MPA s rozhraním CPX využívá vnitřní sběrnice CPX a díky tomu komunikační systém ovládá všechny elektromagnetické cívky a velké množství funkcí elektrických vstupů a výstupů. Sériové propojení umožňuje: přenos informací o sepnutí velký počet ventilů kompaktní konstrukci diagnostika na úrovni jednotlivých kanálů oddělené elektrické napájení ventilů snadnou přestavbu beze změny adres přenos údajů o stavu, parametrech a diagnostice internet: cpx možnost připojení CP CPX-FEC jako samostatné řízení s přístupem přes ethernet nebo webový server MPA s elektrickou periférií CPX Modularita elektrické periférie CPX 2013/01 změny vyhrazeny internet: 7

8 přehled periférií Připojovací desky, velikost 1 Objednávka: pomocí jednotlivých čísel dílů Samostatné připojovací desky lze obsadit libovolnými ventily. Elektrické připojení konektorem M8 se 4 piny dle normy (EN ) název krátký popis strana/internet 1 elektromagnetický ventil MPA pomocné ruční ovládání tlačítkem/otočné s aretací, každá elektromagnetická cívka 3 krytka pro pomocné ruční ovládání přestavba z aretace/tlačítko na tlačítko nebo zakryté 78 4 připojovací deska pro samostatný ventil MPA šroubení a/nebo tlumič hluku M7 pro pracovní přívody (2, 4) a přívody pracovního tlaku/výstupy odvětrání (1, 3, 5) 80 6 šroubení, tlumič hluku nebo záslepky M5 pro přívod/odvod řídicího tlaku (12/14, 82/84) a vyrovnání tlaku 80 7 elektrické připojení M8 4 piny 8 internet: změny vyhrazeny 2013/01

9 přehled periférií Připojovací desky, velikost 2 Objednávka: pomocí jednotlivých čísel dílů Samostatné připojovací desky lze obsadit libovolnými ventily. Elektrické připojení konektorem M8 se 4 piny dle normy (EN ). Pro ovlivňování síly řízeného pohonu lze mezi připojovací desku a ventil umístit nastavitelný redukční ventil název krátký popis strana/internet 1 elektromagnetický ventil MPA pomocné ruční ovládání tlačítkem/otočné s aretací, každá elektromagnetická cívka 3 krytka pro pomocné ruční ovládání přestavba z aretace/tlačítko na tlačítko nebo zakryté 78 4 připojovací deska pro samostatný ventil MPA šroubení a/nebo tlumič hluku Gx pro pracovní přívody (2, 4) a přívody pracovního tlaku/výstupy odvětrání (1, 3, 5) 80 6 šroubení, tlumič hluku nebo záslepky M5 pro přívod/odvod řídicího tlaku (12/14, 82/84) a vyrovnání tlaku 80 7 elektrické připojení M8 4 piny 2013/01 změny vyhrazeny internet: 9

10 přehled periférií Pneumatická část ventilového terminálu vícepólové připojení, AS-Interface Připojovací desky jsou podle velikosti připraveny pro: 2 nebo 4 monostabilní ventily 2 nebo 4 impulsní ventily pozice pro impulsní ventily lze obsadit libovolnými ventily nebo krycí deskou pozice pro monostabilní ventily lze obsadit jedině monostabilními ventily 9 aj ab aa ad ac ae af ag ah ai ad bj 10 internet: změny vyhrazeny 2013/01

11 přehled periférií Pneumatická část ventilového terminálu vícepólové připojení, AS-Interface název krátký popis strana/internet 1 funkční moduly 77 2 elektromagnetické ventily velikost krytky pro pomocné ruční ovládání přestavba z aretace/tlačítko na tlačítko nebo zakryté 4 krycí desky pro neobsazenou pozici ventilu (rezervní pozice), velikost upevnění volitelně k upevnění ventilového terminálu (na napájecí desku) 75 6 ploché tlumiče hluku 7 odvětrávací díly pro svedené odvětrání 78 8 redukční desky velikost elektromagnetické ventily velikost 2 72 aj krycí desky pro neobsazenou pozici ventilu (rezervní pozice), velikost 2 78 aa upevněnína lištu DIN 75 ab pravé koncové desky 76 ac izolační těsnění pro připojovací blok 78 ad šroubení pro pracovní výstupy 80 ae popisové štítky 80 af připojovací desky velikost 2 75 ag šroubení pro pneumatickou napájecí desku 80 ah napájecí desky 78 ai elektrická propojení pro vícepólové připojení, pro AS-Interface 77 bj připojovací desky velikost /01 změny vyhrazeny internet: 11

12 přehled periférií Pneumatická část ventilového terminálu připojení CPI, průmyslové sítě Připojovací desky jsou podle velikosti připraveny pro: 2 nebo 4 monostabilní ventily 2 nebo 4 impulsní ventily pozice pro impulsní ventily lze obsadit libovolnými ventily nebo krycí deskou pozice pro monostabilní ventily lze obsadit jedině monostabilními ventily ac ad ab 9 aj aa ah ag af ae ai bj ba bc bb bd ah be 12 internet: změny vyhrazeny 2013/01

13 přehled periférií Pneumatická část ventilového terminálu připojení CPI, průmyslové sítě název krátký popis strana/internet 1 funkční moduly 77 2 elektromagnetické ventily velikost krytky pro pomocné ruční ovládání přestavba z aretace/tlačítko na tlačítko nebo zakryté 4 krycí desky pro neobsazenou pozici ventilu (rezervní pozice), velikost elektrická propojení pro připojení k síti, pro proporcionální redukční ventil 77 6 upevnění volitelně k upevnění ventilového terminálu (na napájecí desku) 75 7 ploché tlumiče hluku 8 odvětrávací díly pro svedené odvětrání 78 9 upevnění volitelně pro upevnění ventilového terminálu 75 (na připojovací desku proporcionálního redukčního ventilu) aj elektrické moduly pro proporcionální redukční ventil 77 aa proporcionální redukční ventily 65 ab redukční desky velikost 2 73 ac elektromagnetické ventily velikost 2 72 ad krycí desky pro neobsazenou pozici ventilu (rezervní pozice), velikost 2 78 ae upevnění na lištu DIN 75 af pravé koncové desky 76 ag izolační těsnění pro připojovací blok 78 ah šroubení pro pracovní výstupy 80 ai připojovací desky velikost 2 75 bj připojovací desky pro proporcionální redukční ventil 75 ba tlaková čidla 78 bb šroubení pro pneumatickou napájecí desku 80 bc napájecí desky 78 bd elektrické napájecí desky pro přídavné napájení pro velké ventilové terminály 77 be popisové štítky /01 změny vyhrazeny internet: 13

14 přehled periférií Ventilový terminál s připojením vícepólovým konektorem objednací kód: 32P- pro pneumatické periférie 32E- pro elektrické periférie Ventilové terminály MPA s vícepólovým připojením lze sestavit až s 24 elektromagnetickými cívkami. Vícepólové připojení je odnímatelné a připojeno konektorem Sub-D, 25 pinů, se stupněm krytí IP65. Délku kabelu lze při objednávce zvolit: 2,5 m 5 m 10 m vždy pro max. 8 nebo 24 ventily název krátký popis strana/internet 1 popisové štítky velkoplošné, pro vícepólové připojení 2 ploché tlumiče hluku pro pneumatické rozhraní 3 odvětrávací díly pro svedené odvětrání 78 4 připojení vícepólovým konektorem vlastní výroba 79 5 připojení vícepólovým konektorem s vícepólovým konektorem 79 6 upevnění na lištu DIN 75 7 elektrické připojení pro vícepólové připojení internet: změny vyhrazeny 2013/01

15 přehled periférií Ventilové terminály s připojením AS-Interface objednací kód: 32P- pro pneumatické periférie 52E- pro elektrické periférie Ventilové terminály MPA s připojením AS-Interface lze sestavit až s 8 elektromagnetickými cívkami název krátký popis strana/internet 1 kryty s připojením 76 2 ploché tlumiče hluku pro pneumatické rozhraní 3 odvětrávací díly pro svedené odvětrání 78 4 záslepky 5 elektrická připojení /01 změny vyhrazeny internet: 15

16 přehled periférií Ventilový terminál s připojením CPI objednací kód: 32P- pro pneumatické periférie 56E- pro elektrické periférie Ventilové terminály MPA s připojením CPI lze sestavit až s 32 elektromagnetickými cívkami název krátký popis strana/internet 1 ploché tlumiče hluku pro pneumatické rozhraní 2 odvětrávací díly pro svedené odvětrání 78 3 elektrická připojení 76 4 popisové štítky velkoplošné pro elektrické připojení CPI 16 internet: změny vyhrazeny 2013/01

17 přehled periférií Ventilové terminály s připojením na síť nebo s řídicím blokem (elektrická periférie CPX) objednací kód: 32P- pro pneumatické periférie 50E- pro elektrické periférie Ventilové terminály s připojením k síti mohou mít až 16 připojovacích desek. V kombinaci s MPA1 a 8 elektromagnetickými cívkami na připojovací desku lze tak osadit až 128 elektromagnetických cívek. S ventilovým terminálem MPA2 se 4 elektromagnetickými cívkami na připojovací desku lze ovládat až 64 elektromagnetické cívky. Jednotlivé ventilové pozice lze osadit libovolnými ventily nebo krycí deskou. Pro osazení elektrických periférií CPX platí pravidla CPX. Obecně: digitální vstupy a výstupy analogové vstupy a výstupy parametrizování vstupů a výstupů integrovaná pohodlná diagnostika koncepce preventivní údržby název krátký popis strana/internet 1 ploché tlumiče hluku pro pneumatické rozhraní 2 odvětrávací díly pro svedené odvětrání 78 3 moduly CPX 4 pneumatická rozhraní pro moduly CPX 76 5 popisové štítky velkoplošné, pro pneumatické rozhraní CPX 6 upevnění na lištu DIN /01 změny vyhrazeny internet: 17

18 hlavní údaje pneumatická část Ventily na připojovací desky MPA nabízí rozsáhlé možnosti funkcí ventilů. Veškeré ventily jsou vybaveny pístovým šoupátkem a patentovaným principem těsnění, který umožňuje velký rozsah tlaku a dlouhou životnost. Pro zvýšení výkonu mají tyto ventily pneumatické nepřímé řízení. Napájení je zajištěno z přívodu řídicího tlaku. Ventily na připojovací desce lze rychle vyměnit, protože šroubení zůstává na připojovací desce. Toto provedení je navíc výrazně ploché. Nezávisle na funkci ventilu se ventily pro připojovací desky dodávají s jednou elektromagnetickou cívkou (monostabilní) nebo se dvěma elektromagnetickými cívkami (impulsní nebo dva ventily v jednom tělese). Konstrukce výměna ventilu rozšíření Ventily jsou na kovovou připojovací desku upevněny dvěma šrouby. Díky tomu lze ventily snadno vyměnit. Mechanická robustnost připojovací desky zaručuje dokonalou a trvalou těsnost. Krycí desky lze dodatečně zaměnit s ventily. Přitom zůstávají rozměry, upevňovací body a pneumatická instalace beze změny. Kód ventilu (M, J, N, NS,K, KS, H, HS, B, G, E, X, W, D, DS, I) se nachází na přední straně ventilu pod pomocným ručním ovládáním. Funkce ventilů kód schématická značka velikost popis 1 2 M monostabilní ventil 5/2 návrat do základní polohy pneumatickou pružinou reverzibilní lze použít pro vakuum J ventil 5/2, impulsní reverzibilní lze použít pro vakuum N 2x ventil 3/2, monostabilní v klidu otevřen návrat do základní polohy pneumatickou pružinou provozní tlak > 3 bary NS 2x ventil 3/2, monostabilní v klidu otevřen návrat do základní polohy mechanickou pružinou provozní tlak 0,9 +8 barů reverzibilní 18 internet: změny vyhrazeny 2013/01

19 hlavní údaje pneumatická část Funkce ventilů kód schématická značka velikost popis 1 2 K 2x ventil 3/2, monostabilní v klidu uzavřen návrat do základní polohy pneumatickou pružinou provozní tlak > 3 bary KS H HS B 2x ventil 3/2, monostabilní v klidu uzavřen návrat do základní polohy mechanickou pružinou provozní tlak 0,9 +8 barů reverzibilní 2x ventil 3/2, monostabilní v klidu 1x uzavřen 1x otevřen návrat do základní polohy pneumatickou pružinou provozní tlak > 3 bary 2x ventil 3/2, monostabilní v klidu 1x uzavřen 1x otevřen návrat do základní polohy mechanickou pružinou provozní tlak 0,9 +8 barů reverzibilní ventil 5/3 ve střední poloze pod tlakem 1) návrat do základní polohy mechanickou pružinou reverzibilní lze použít pro vakuum G ventil 5/3 ve střední poloze uzavřen 1) návrat do základní polohy mechanickou pružinou reverzibilní lze použít pro vakuum E ventil 5/3 ve střední poloze odvětrán 1) návrat do základní polohy mechanickou pružinou reverzibilní lze použít pro vakuum 2013/01 změny vyhrazeny internet: 19

20 hlavní údaje pneumatická část Funkce ventilů kód schématická značka velikost popis 1 2 X 1x ventil 3/2, monostabilní v klidu uzavřen vnější napájení tlakem návrat do základní polohy pneumatickou pružinou reverzibilní Tlak přivedený na pracovní přívod 4 ( 0,9 +10 barů) lze spínat jak při vnitřním, tak při vnějším pomocném řídicím tlaku. W 1x ventil 3/2, monostabilní v klidu otevřen vnější napájení tlakem návrat do základní polohy pneumatickou pružinou reverzibilní Tlak přivedený na pracovní přívod 2 ( 0,9 +10 barů) lze spínat jak při vnitřním, tak při vnějším pomocném řídicím tlaku. D 2x ventil 2/2 v klidu uzavřen návrat do základní polohy pneumatickou pružinou provozní tlak > 3 bary DS 2x ventil 2/2 v klidu uzavřen návrat do základní polohy mechanickou pružinou provozní tlak 0,9 +8 barů reverzibilní I 2x ventil 2/2 1x v klidu uzavřen 1x v klidu uzavřen, lze obrátit návrat do základní polohy pneumatickou pružinou provozní tlak > 3 bary vakuum pouze na přívodu 3/5 1) Pokud nejsou obě elektromagnetické cívky pod proudem, ventil zaujme střední polohu pokud jsou obě cívky současně pod proudem, zůstane ventil ve dřívější spínací poloze. -H- upozornění Při vakuovém provozu musejí ventily mít předřazen filtr. Do ventilu pak nebudou moci proniknout cizí tělesa (např. při provozu přísavky). 20 internet: změny vyhrazeny 2013/01

21 hlavní údaje pneumatická část Vertikální výstavba Na každou pozici pro ventily lze mezi základní desku a ventil připojit další funkční jednotky. Tato vertikální výstavba umožňuje vytvářet speciální funkce nebo ovládání. Desky pro redukci tlaku Pro ovlivňování síly řízeného pohonu lze mezi základní desku a ventil umístit nastavitelný redukční ventil. Tento redukční ventil udržuje konstantní výstupní tlak (sekundární strana) nezávisle na výkyvech tlaku (primární strana) a spotřebě vzduchu. Standardní provedení: vstupní tlak do 6 barů nebo do 10 barů bez monometru (volitelný, otočný, u MPA1 připojení M5, u MPA2 připojení pro vložku) MPA2: ovládací hlavice se 3 polohami (aretace, ovládání, volný chod) MPA1: nastavení šroubovákem Svislá deska pro blokování tlaku MPA1 Pomocí desky pro blokování tlaku lze během provozu vyměnit jednotlivý ventil, protože není nutné zcela odpojit přívod stlačného vzduchu. Pracovní tlak pro jednotlivý ventil lze pomocí této desky odstavit ručně ovládacím prvkem. 2013/01 změny vyhrazeny internet: 21

22 hlavní údaje pneumatická část Vertikální výstavba Prvky vertikální výstavby MPA1 Prvky vertikální výstavby MPA ventil VMPA1 2 ventil VMPA1, upevňovací šrouby jsou nahrazeny delšími (součást dodávky redukční desky) 3 deska pro blokování tlaku VMPA1-HS 4 redukční deska VMPA1 5 připojovací deska 1 ventil VMPA2 2 redukční deska VMPA2 3 připojovací deska Pevná škrticí klapka pro připojovací desky MPA S touto pevnou škrticím klapkou lze napevno nastavit průtok v kanálu 3 a 5 při odvětrávání. Pokud chcete škrticí klapku zašroubovat do připojovací desky, je nutné nejdříve zatlačit držák do odvětrávacích otvorů připojovací desky až na doraz. Pevnou škrticí klapku pak můžete zašroubovat tak, aby byla v jedné rovině s horní hranou držáku. Šroub škrticího ventilu přitom vyřízne do držáku závit. Při zašroubování se dva háky držáku zdeformují tak, že tvoří další aretaci v připojovací desce. 4 1 ventil VMPA1 2 pevná škrticí klapka 3 držák 4 připojovací deska 22 internet: změny vyhrazeny 2013/01

23 hlavní údaje pneumatická část Vertikální výstavba Funkce tlakové redukční desky (redukční ventil P) pro připojení 1; kód: PA, PF Tento redukční ventil reguluje tlak před ventilem v kanálu 1. Proto je v kanálech 2 a 4 stejný tlak. Při odvětrání se ventil odvětrává z kanálu 2 do kanálu 3 a z kanálu 4 do kanálu 5. Výhody redukční ventil není zahrnut do odvětrání, protože reguluje tlak před ventilem Příklady použití redukční ventil lze vždy nastavit, protože je k němu stále přiváděn tlak z ventilového terminálu na pracovních přívodech 2 a 4 je stejný pracovní tlak nižší pracovní tlak na ventilu (např. 3 bary), než je příslušný provozní tlak na ventilovém terminálu (např. 8 barů) Funkce tlakové redukční desky (redukční ventil B) pro připojení 2; kód: PC, PH Tento redukční ventil redukuje tlak v kanálu 2, jakmile tlakové médium prochází ventilem. Při odvětrání se ve ventilu odvětrá kanál 2 do kanálu 3 přes redukční ventil. Omezení Redukční ventil lze nastavit pouze v sepnutém stavu (např. ventil spíná na přívodu 2 a odvětrává z přívodu 4 do přívodu 5). Příklad použití Redukční ventil umožňuje redukci tlaku na přívodu 2 jednotlivého ventilu rozdílně od provozního tlaku ventilového terminálu 2013/01 změny vyhrazeny internet: 23

24 hlavní údaje pneumatická část Vertikální výstavba Funkce tlakové redukční desky (redukční ventil A) pro připojení 4; kód: PB, PK Tento redukční ventil redukuje tlak v kanálu 4, jakmile tlakové médium prochází ventilem. Při odvětrání se ve ventilu odvětrá kanál 4 do kanálu 5 přes redukční ventil. Omezení Redukční ventil lze nastavit pouze v sepnutém stavu (např. ventil spíná na přívodu 4 a odvětrává z přívodu 2 do přívodu 3). Příklad použití Pokud jsou na přívodu 4 a 2 zapotřebí jiné pracovní tlaky. Na přívodu 2 je přítomen tlak z kanálu 1. Funkce tlakové redukční desky (redukční ventil B, reverzibilní) pro přívod 2, reverzibilní; kód: PL, PN Redukční ventil B, reverzibilní, rozděluje pracovní tlak do kanálu 1 a redukuje tlak před ventilem v kanálu 3 (v kanálu 5 je neredukovaný tlak z kanálu 1). Pak se tlak redukuje na kanálu 2. Takto je ventil používán obráceně. Při odvětrání se ventil odvětrá z kanálu 2 do kanálu 1 a přes mezidesku na kanálu 3 se tlak vrací do připojovací desky. Příklady použití potřebujete-li v kanálu 2 jiný tlak než napájecí pokud potřebujete rychlé odvětrání má-li se redukční ventil stále nastavovat -H- upozornění reverzní redukční desky lze kombinovat pouze s ventily, které lze provozovat oboustranně (reverzibilní) Výhody krátké časy taktu o 50 % vyšší průtok při odvětrání, protože se neodvětrává přes redukční ventil, který je tak méně zatížen nepotřebujete žádný rychloodvětrávací ventil na redukčním ventilu je stále provozní tlak, protože je umístěn před ventilem, tzn. lze jej kdykoli nastavit Omezení nelze použít 2x ventil 3/2 (kód N, K, H), protože na připojeních 3 a 5 je tlak 24 internet: změny vyhrazeny 2013/01

25 hlavní údaje pneumatická část Vertikální výstavba Funkce desky s redukčním ventilem (redukční ventil A, reverzní) pro výstup 4, reverzní; kód: PK, PM Reverzní uspořádání s redukčním ventilem pro výstup 4 přivádí pracovní tlak z kanálu 1 přes redukční ventil do kanálu 5 (v kanálu 3 je neredukovaný tlak z kanálu 1). Redukovaný tlak se tak objevuje na výstupu 4. Takto je ventil používán obráceně. Při odvětrání se ventil odvětrá z kanálu 4 do kanálu 1 a přes mezidesku prochází do kanálu 5 v připojovací desce. Příklady použití potřebujete-li v kanálu 4 jiný tlak než napájecí pokud potřebujete rychlé odvětrání má-li se redukční ventil stále nastavovat -H- upozornění reverzní redukční desky lze kombinovat pouze s ventily, které lze provozovat oboustranně (reverzibilní) Výhody krátké časy taktu o 50 % vyšší průtok při odvětrání, protože se neodvětrává přes redukční ventil, který je tak méně zatížen nepotřebujete žádný rychloodvětrávací ventil na redukčním ventilu je stále provozní tlak, protože je umístěn před ventilem, tzn. lze jej kdykoli nastavit Omezení nelze použít 2x ventil 3/2 (kód N, K, H), protože na připojeních 3 a 5 je tlak 2013/01 změny vyhrazeny internet: 25

26 hlavní údaje pneumatická část Vertikální výstavba desky s redukčními ventily kód typ velikost vstupní tlak popis barů 10 barů desky s redukcí tlaku na 1 (redukční ventily P) PA VMPA2-B8-R1C2-C-10 redukuje provozní tlak v kanálu 1 před ventilem PF VMPA2-B8-R1C2-C-06 desky s redukcí tlaku na 2 (redukční ventily B) PC VMPA2-B8-R2C2-C-10 redukuje provozní tlak v kanálu 2 za ventilem PH VMPA2-B8-R2C2-C-06 desky s redukcí tlaku na 4 (redukční ventily A) PB VMPA2-B8-R3C2-C-10 redukuje provozní tlak v kanálu 4 za ventilem PG VMPA2-B8-R3C2-C-06 desky s redukcí tlaku na 2, reverzní (redukční ventily B) PL VMPA2-B8-R6C2-C-10 reverzibilní redukční ventil pro výstup 2 PN VMPA2-B8-R6C2-C-06 desky s redukcí tlaku na 4, reverzní (redukční ventil A) PK VMPA2-B8-R7C2-C-10 reverzibilní redukční ventil pro výstup 4 PM VMPA2-B8-R7C2-C internet: změny vyhrazeny 2013/01

27 -V- novinka VPPM Ventilové terminály MPA-S hlavní údaje pneumatická část Proporcionální redukční ventily 1 2 Proporcionální redukční ventil VPPM-6TA- slouží k regulaci tlaku podle předem zadané požadované hodnoty. Integrované tlakové čidlo snímá tlak na pracovním výstupu a porovnává tuto hodnotu s požadovanou hodnotou. Pokud existuje odchylka mezi požadovanou a skutečnou hodnotou, ventil reguluje výstupní tlak, dokud nedosáhne požadované hodnoty. Pro napájení konstantním tlakem, který napomáhá vysoké kvalitě regulace, má proporcionální redukční ventil také připojení pro přídavné napájení. Proporcionální redukční ventil lze konfigurovat prostřednictvím řídicího systému nebo přímo handheldem Festo (CPX-MMI). 1 zelená LED, napájení 2 červená LED, chyba Proporcionální redukční ventil kód náčrtek typ vstupní tlak 1 regulační rozsah chyba linearity Fullscale (= z celého rozsahu) 2 % QA VPPM-6TA-L-1-F-0L2H 0 4 bary 0,02 2 bary QB VPPM-6TA-L-1-F-0L6H 0 8 barů 0,06 6 barů QC VPPM-6TA-L-1-F-0L10H 0 11 barů 0,1 10 barů chyba linearity Fullscale (= z celého rozsahu) 1 % QD VPPM-6TA-L-1-F-0L2H-S1 0 4 bary 0,02 2 bary QE VPPM-6TA-L-1-F-0L6H-S1 0 8 barů 0,06 6 barů QF VPPM-6TA-L-1-F-0L10H-S barů 0,1 10 barů 2013/01 změny vyhrazeny internet: 27

28 -V- novinka VPPM Ventilové terminály MPA-S hlavní údaje pneumatická část Konstrukce regulačního obvodu určující veličina w (požadovaná hodnota) komparátor regulátor (integrovaná elektronika) regulační odchylka e (píst ventilu) (výstup ventilu a všechny spínané prvky) regulační člen nastavovací člen regulační trasa porucha z (např. netěsnost) regulovaná veličina x (tlak) hodnota zpětné vazby r měřicí zařízení Konstrukce Funkce Na obrázku je znázorněn uzavřený regulační okruh. Určující veličina w vstupuje nejprve do komparátoru. Měřicí zařízení dodává hodnotu regulované veličiny x (skutečná hodnota např. 3 bary) jako zpětnou vazbu r na komparátor. Regulační člen rozpoznává regulační odchylku e a řídí nastavovací člen. Výstup nastavovacího členu působí na trase. Takto regulační člen v kombinaci s nastavovacím členem vyrovnává rozdíl mezi určující veličinou w a regulovanou veličinou x. Tento proces probíhá kontinuálně, takže reaguje na každou změnu určující veličiny. Regulační odchylka vzniká však také tehdy, když je určující veličina konstantní a změní se regulovaná veličina. To nastane tehdy, když se změní průtok ventilem z důvodu sepnutí, pohybu válce nebo změny zátěže. Regulační odchylka vzniká také při poruše z. K takovým případům patří např. výpadek napájecího tlaku. Porucha z působí na regulovanou veličinu x neočekávaně. Ve všech případech se regulátor snaží vyrovnat regulovanou veličinu x podle určující veličiny. Řízení s více čidly (kaskádová regulace) VPPM požadovaná hodnota regulátor pracovního tlaku membránový redukční ventil elektromagnet nepřímého řízení stupeň nepřímého řízení hlavní stupeň pracovní objem čidlo 1 skutečná hodnota čidlo 2 kaskádová regulace Na rozdíl od obvyklých přímočinných regulací se při řízení s více čidly uplatňují vnořené regulační obvody. Celková regulační trasa je přitom členěna na menší a lépe regulované částečné trasy, a to tak, aby to vyhovovalo dané úloze. přesnost regulace Při řízení s více čidly je přesnost a dynamika regulace několikrát lepší, než u jednočinného regulátoru. 28 internet: změny vyhrazeny 2013/01

29 -V- novinka VPPM Ventilové terminály MPA-S hlavní údaje pneumatická část Výrazy týkající se proporcionálního regulačního ventilu Hystereze Mezi zadanou požadovanou hodnotou a vydávaným tlakem je v určitém tolerančním rozmezí vždy lineární závislost. Nicméně je určitý rozdíl v tom, zda požadovaná hodnota stoupá nebo klesá. Rozdílu maximálních odchylek se řídká hystereze. Chyba linearity Dokonale přímočará charakteristika regulace výstupního tlaku je pouze teoretická Maximální procentuální odchylce od této teoretické regulační charakteristiky se říká chyba linearity. Procentuální hodnota se vztahuje na maximální výstupní tlak (Full Scale). Citlivost 3,60 baru 3,61 baru Citlivost zařízení určuje, jak jemně lze tlak měnit, tzn. nastavit. Citlivost je nejmenší změna požadované hodnoty, která vede ke změně výstupního tlaku. Zde je to 0,01 baru. Opakovatelná přesnost (opakovatelnost) Opakovatelná přesnost je rozpětí, v němž se pohybuje výstupní veličina fluidního systému, je-li opakovaně přítomen stejný elektrický vstupní signál přicházející ze stejného směru. Opakovatelná přesnost se udává v % maximálního výstupního signálu fluidního systému. potlačení nulového bodu x mbar 1% chyba linearity FS V praxi je možné, že při zadávání požadované hodnoty VPPM prostřednictvím zdroje požadované hodnoty bude přítomno zbytkové napětí nebo zbytkový proud. Ventil se při nulové požadované hodnotě musí bezpečně odvětrat, a proto se používá potlačení nulového bodu. 2013/01 změny vyhrazeny internet: 29

30 hlavní údaje pneumatická část Krycí desky Deska bez ventilu pro zaslepení pozic pro ventily na ventilovém terminálu. Ventil nebo krycí deska jsou spojeny se základním blokem dvěma šrouby. Funkce ventilu kód schématická značka velikost popis 1 2 L pouze pro ventilový terminál: krycí desky pro pozici ventilu Napájení tlakem a odvětrání pneumatické rozhraní napájecí deska Ventilové terminály MPA lze napájet tlakem z jednoho nebo více míst. Tím je zajištěno dostatečné napájení a odvětrání celého ventilového terminálu. Přívod hlavního tlaku do ventilového terminálu se nachází v pneumatickém rozhraní, které propojuje elektrickou a pneumatickou část. Kromě toho lze zařadit další napájecí desky. Odvětrání je dle volby integrovaným plochým tlumičem hluku nebo společným svedeným odvětráním. Tato odvětrání se vždy nacházejí na pneumatickém rozhraní a také na napájecích deskách. U svedeného odvětrání je nutná alespoň jedna přídavná napájecí deska, která navíc obsahuje odvětrávací připojení pomocného řídicího tlaku (přívod 82/84). Napájení řídicím tlakem Připojení hlavního pneumatického napájení se nachází na pneumatickém rozhraní. Jednotlivá připojení se liší připojením řídicího tlaku: vnitřní vnější Vnitřní přívod řídicího tlaku Pokud potřebné pracovní tlaky leží mezi 3 a 8 bary, můžete zvolit vnitřní řídicí tlak. Pak se řídicí tlak v pneumatickém rozhraní získává uvnitř z pracovního tlaku 1. Připojení 12/14 je z výroby uzavřeno záslepkami. Vnější přívod řídicího tlaku Pokud je napájecí tlak nižší než 3 bary, případně vyšší než 8 barů, je nutné přivést do ventilového terminálu MPA vnější řídicí tlak. V tomto případě se řídicí tlak přivede navíc připojením 12/14 na pneumatickém rozhraní. -H- upozornění Pokud použijete pomalý náběh tlaku na zařízení pomocí spínacího ventilu s pomalým náběhem, měli byste připojit vnější přívod pomocného řídicího tlaku tak, aby při náběhu byl řídicí tlak v plné výši. 30 internet: změny vyhrazeny 2013/01

31 hlavní údaje pneumatická část Napájení tlakem a napájení řídicím tlakem kód náčrtek velikost upozornění způsob napájení tlakem a napájení řídicím tlakem pneumatické rozhraní napájecí deska 1 2 S vnitřní přívod řídicího tlaku, plochý tlumič hluku přívod řídicího tlaku se od připojení 1 v pneumatickém rozhraní odbočuje uvnitř odvětrání 3/5 a odvětrání řídicího tlaku 82/84 plochým tlumičem hluku pro provozní tlak v rozsahu 3 8 barů T vnější přívod řídicího tlaku, plochý tlumič hluku napájení řídicím tlakem mezi 3 a 8 bary se připojuje na přívod 12/14 odvětrání 3/5 a odvětrání řídicího tlaku 82/84 plochým tlumičem hluku pro provozní tlak v rozsahu -0,9 10 barů (lze použít vakuum) V vnitřní přívod řídicího tlaku, svedené odvětrání přívod řídicího tlaku se od připojení 1 v pneumatickém rozhraní odbočuje uvnitř odvětrání přívodem 3/5 na pneumatickém rozhraní a napájecí desce odvětrání řídicího tlaku přívodem 82/84 pouze na napájecí desce pro provozní tlak v rozsahu 3 8 barů X vnější přívod řídicího tlaku, svedené odvětrání napájení řídicím tlakem (3 8 barů) se připojuje na přívod 12/14 odvětrání přívodem 3/5 na pneumatickém rozhraní a napájecí desce odvětrání řídicího tlaku přívodem 82/84 pouze na napájecí desce pro provozní tlak v rozsahu -0,9 10 barů (lze použít vakuum) Pneumatická rozhraní kód varianty pneumatického rozhraní velikost upozornění náčrtek typ 1 2 M VMPA- -EPL- použití společně s napájením tlakem S, T, V, X v kombinaci s V nebo X musí být odvětrání řídicího tlaku odvětráno alespoň na jedné napájecí desce, u více napájecích desek je už z výroby na poslední desce otevřen přívod 82/ /01 změny vyhrazeny internet: 31

32 hlavní údaje pneumatická část Napájecí desky Pro velké terminály nebo pro vytváření tlakových zón lze použít přídavné napájecí desky. Pokud budete současně provozovat více ventilů s plným průtokem, doporučujeme použít vždy po 8 ventilech (MPA1) nebo 4 ventilech (MPA2) jednu napájecí desku. Napájecí desky lze umístit na libovolné místo před nebo za připojovací desky. To platí pro následující zapojení: MPA s CPX MPA s vícepólovým připojením MPA s připojením AS-Interface MPA s připojením CPI MPA se svedeným odvětráním U svedeného odvětrání potřebujete alespoň jednu napájecí desku, přes kterou se odvětrá přívod 82/84. Napájecí desky obsahují tyto přívody: napájení tlakem (1) odvětrání řídicího tlaku (82/84) a vyrovnávání tlaků odvětrání (3/5) Podle Vaší objednávky jsou odvětrávací kanály svedeny nebo odvětrány přes plochý tlumič hluku. Napájecí deska se konfiguruje kódovým písmenem U, pokud není nutné použít přímo sousedící izolační těsnění. Pokud bude zvoleno izolační těsnění (S, T nebo R) přímo vpravo nebo vlevo od napájecí desky, pak kódové písmeno V nebo W označuje polohu izolačního těsnění vlevo nebo vpravo. Kód pro izolační těsnění (S, T nebo R) se uvádí před kódem napájecí desky (V nebo W). Napájecí desky kód 1) náčrtek typ velikost upozornění 1 2 U VMPA1- -SP napájecí deska bez izolačního těsnění (bez R, S nebo T) V VMPA1- -SP napájecí deska s izolačním těsněním vlevo, s R, S nebo T W VMPA1- -SP napájecí deska s izolačním těsněním vpravo, s R, S nebo T 1) Podle kódu napájení tlakem S, T, V, X se napájecí deska osazuje tlumičem hluku nebo odvětrávací deskou. 32 internet: změny vyhrazeny 2013/01

33 hlavní údaje elektrická část Elektronické napájecí desky Pro velké terminály lze použít přídavné elektrické napájecí desky. Lze tak napájet až 64 ventilové pozice/128 elektromagnetických cívek. MPA s CPX Elektrické napájecí desky lze umístit na libovolné místo před nebo za připojovací desky. Vždy po 8 připojovacích deskách pro ventily použijte jednu elektrickou napájecí desku. MPA s připojením CPI Elektrické napájecí desky lze umístit na libovolné místo před nebo za připojovací desky. Vždy po 8 připojovacích deskách pro ventily použijte jednu elektrickou napájecí desku. -H- upozornění U terminálu MPA s připojením CPI smí být součastně spínány maximálně 24 z 32 cívek MPA1 nebo 12 ze 16 cívek MPA2. -H- upozornění Pamatujte prosím, že vpravo od elektrické napájecí desky smí být pouze elektronické moduly s odděleným elektrickým napájením. Elektrická napájecí deska nesmí být namontována přímo vlevo od pneumatické napájecí desky (typ VMPA1-FB-SP...). Elektrická napájecí deska kód náčrtek typ velikost upozornění 1 2 L VMPA-FB-SP-V-SP elektrická napájecí deska s konektorem M18, 3 piny VMPA-FB-SP-7/8-V-5POL VMPA-FB-SP-7/8-V-4POL elektrická napájecí deska s konektorem 7/8", 5 pinů elektrická napájecí deska s konektorem 7/8", 4 piny Zapojení pinů elektrického napájení konektor M18 pin zapojení 2 24 V DC pro ventily 3 0 V DC 4 FE zapojení konektoru 7/8, 5 pinů 1 0 V DC pro ventily 2 nezapojeno 3 FE (předsunuto) 4 nezapojeno 5 24 V DC pro ventily zapojení konektoru 7/8, 4 piny A B C D nezapojeno 24 V DC pro ventily FE 0 V DC pro ventily (předsunuto) 2013/01 změny vyhrazeny internet: 33

34 hlavní údaje pneumatická část Vytváření tlakových zón a oddělení odvětrání Pokud potřebujete různé pracovní tlaky, nabízí terminál MPA několik možností, jak vytvořit tlakové zóny. Podle elektrického zapojení lze vytvořit až 16 tlakových zón. Jedna tlaková zóna se vytvoří vyčleněním vnitřních napájecích kanálů mezi připojovacími deskami pomocí odpovídajícího izolačního těsnění nebo pomocí izolace integrované do připojovací desky (kód I nebo kód III). Zóna je napájena a odvětrávána napájecí deskou. Polohu napájecích desek a izolačních těsnění lze u ventilového terminálu MPA volit libovolně. Oddělovací těsnění jsou již z výroby integrována dle Vaší objednávky. Oddělovací těsnění lze rozeznat podle kódování také na smontovaných ventilových terminálech. -H- upozornění Při dodatečném rozšiřování nebo při přestavbách je nutné dbát na následující: Pro provoz se svedeným odvětráním je třeba použít jiné izolační techniky než pro provoz s plochým tlumičem hluku. Vytváření tlakových zón kód izolační těsnění pro provoz s plochým tlumičem hluku izolační těsnění pro provoz se svedeným odvětráním velikost náčrtek kódování náčrtek kódování 1 2 upozornění bez oddělení kanálů T VMPA -DPU VMPA -DP kanál 1 oddělen S VMPA -DPU-P VMPA -DP-P kanály 1 a 3/5 odděleny R VMPA -DPU-PRS VMPA -DP-PRS kanály 3/5 odděleny VMPA -DPU-RS VMPA -DP-RS 34 internet: změny vyhrazeny 2013/01

35 hlavní údaje pneumatická část Vytváření tlakových zón kód připojovací blok s oddělením kanálů pro provoz s plochým tlumičem hluku nebo se svedeným odvětráním velikost náčrtek kódování 1 2 I upozornění kanál 1 oddělen III kanály 1 a 3/5 odděleny -H- upozornění Oddělení kanálů nemůže být dodatečně odstraněno a je provedeno uprostřed připojovacího bloku: u velikosti 1 mezi ventilem 2 a 3 u velikosti 2 mezi ventilem 1 a /01 změny vyhrazeny internet: 35

36 hlavní údaje pneumatická část Příklady: Napájení tlakem a napájení řídicím tlakem vnitřní přívod řídicího tlaku, plochý tlumič hluku pneumatické napájení ventilového terminálu: kód S Obrázek ukazuje příklad montáže a připojení napájení tlakem při použití vnitřního řídicího tlaku. Připojení 12/14 na pneumatickém rozhraní resp. na elektrickém připojení (vícepólové) je pevně uzavřeno. Odvětrání 3/5 a 82/84 je přes tlumič hluku s plochou konstrukcí. Připojení 82/84 je pevně uzavřeno. K vytvoření tlakových zón lze případně použít oddělovací těsnění. volitelné oddělovací těsnění vnější přívod řídicího tlaku, plochý tlumič hluku pneumatické napájení ventilového terminálu: kód T Obrázek ukazuje příklad montáže a připojení napájení tlakem při použití vnitřního napájení řídicím tlakem. Připojení 12/14 na pneumatickém rozhraní nebo na elektrickém připojení (vícepólový konektor) je proto vybaveno šroubením. Odvětrání 3/5 a 82/84 je přes tlumič hluku s plochou konstrukcí. Připojení 82/84 je pevně uzavřeno. K vytvoření tlakových zón lze případně použít oddělovací těsnění. volitelné oddělovací těsnění 36 internet: změny vyhrazeny 2013/01

37 hlavní údaje pneumatická část Příklady: Napájení tlakem a napájení řídicím tlakem vnitřní přívod řídicího tlaku, svedené odvětrání pneumatické napájení ventilového terminálu: kód V Obrázek ukazuje příklad montáže a připojení napájení tlakem při použití vnitřního řídicího tlaku. Připojení 12/14 na pneumatickém rozhraní resp. na elektrickém připojení (vícepólové) je pevně uzavřeno. Odvětrání 3/5 a 82/84 je přes odpovídající připojení. K vytvoření tlakových zón lze případně použít oddělovací těsnění. volitelné oddělovací těsnění vnější přívod řídicího tlaku, svedené odvětrání pneumatické napájení ventilového terminálu: kód X Obrázek ukazuje příklad montáže a připojení napájení tlakem při použití vnitřního napájení řídicím tlakem. Připojení 12/14 na pneumatickém rozhraní nebo na elektrickém připojení (vícepólový konektor) je proto vybaveno šroubením. Odvětrání 3/5 a 82/84 je přes odpovídající připojení. K vytvoření tlakových zón lze případně použít oddělovací těsnění. volitelné oddělovací těsnění 2013/01 změny vyhrazeny internet: 37

38 hlavní údaje pneumatická část Příklady: vytvoření tlakových zón MPA s připojením terminálu CPX Obrázek ukazuje příklad montáže a připojení tří tlakových zón s izolačními těsněními s vnějším řídicím tlakem. zóna 1 zóna 2 zóna 3 napájení řídicím tlakem P 1 P2 P3 MPA s připojením vícepólovým konektorem Obrázek ukazuje příklad montáže a připojení tlakových zón při použití vnějšího řídicího tlaku. zóna 1 zóna 2 napájení řídicím tlakem P 1 P 2 38 internet: změny vyhrazeny 2013/01

39 hlavní údaje pneumatická část Příklady: vytvoření tlakových zón připojovací blok s oddělením tlakových zón v kanálu 1 Další možnost, jak realizovat izolaci tlakových zón, je použití připojovacích bloků s izolací tlakových zón. Obrázek ukazuje variantu s odděleným tlakových zón v kanálu 1. zóna 1 zóna 2 napájení řídicím tlakem P 1 P 2 připojovací blok s oddělením tlakových zón v kanálu 1 a kanálech 3/5 Obrázek ukazuje variantu s oddělením tlakových zón v kanálu 1 a kanálech 3/5. zóna 1 zóna 2 napájení řídicím tlakem P 1 P /01 změny vyhrazeny internet: 39

40 hlavní údaje pneumatická část Připojovací desky Terminál MPA využívá modulárního systému složeného z připojovacích desek a ventilů. Připojovací desky jsou vzájemně sešroubovány a vytvářejí tak nosný systém pro ventily. Obsahují vnitřní připojovací kanály pro napájení tlakem a pro odvětrání ventilového terminálu a také pracovní výstupy jednotlivých ventilů pro pneumatické pohony. Každá připojovací deska je k následující připojena třemi šrouby. Vyjmutím těchto šroubů se část terminálu odpojí a lze snadno vložit další bloky. Tím je zaručena rychlá a spolehlivá možnost rozšíření ventilového terminálu. Varianty připojovacích desek kód náčrtek typ velikost počet pozic pro ventily 1 2 (cívky ventilů) připojovací deska pro vícepólové připojení/připojení k síti A, C* VMPA1-FB-AP-4-1 AI, CI* AIII, CIII* VMPA1-FB-AP-4-1-T1 VMPA1-FB-AP-4-1-S1 B, D* VMPA2-FB-AP-2-1 BI, DI* BIII, DIII* VMPA2-FB-AP-2-1-TO VMPA2-FB-AP-2-1-SO upozornění 4 (8/4*) pracovní výstupy (2, 4) na připojovací desce připojovací velikosti: MPA1: M7, QS4, QS6 kód I: oddělení v kanálu 1 v připojovací desce kód III: oddělení v kanálu 1 a v kanálech 3/5 v připojovací desce 2 (4/2*) pracovní výstupy (2, 4) na připojovací desce připojovací velikosti MPA2: Gx, QS6, QS8 kód I: oddělení v kanálu 1 v připojovací desce kód III: oddělení v kanálu 1 a v kanálech 3/5 v připojovací desce samostatné připojovací desky bez certifikátu ATEX: VMPA1-1-IC-AP-1** VMPA1-1-IC-AP-S-1*** s certifikátem ATEX: VMPA1-1-IC-AP-1-EX2** VMPA1-1-IC-AP-S-1-EX2*** bez certifikátu ATEX: VMPA2-IC-AP-1** VMPA2-IC-AP-S-1*** s certifikátem ATEX: VMPA2-IC-AP-1-EX2** VMPA2-IC-AP-S-1-EX2*** 1 (2) s pracovními výstupy MPA1: M7, QS4, QS6 s přívody pracovního tlaku (1, 12/14) a odvětráním (3, 5, 82/84) pro napájení řídicím tlakem, vnitřní nebo vnější 1 (2) s pracovními výstupy MPA2: Gx, QS6, QS8 s přívody pracovního tlaku (1, 12/14) a odvětráním (3, 5, 82/84) pro napájení řídicím tlakem, vnitřní nebo vnější * lze pouze s vícepólovým připojením ** vnitřní napájení řídicím tlakem *** vnější napájení řídicím tlakem 40 internet: změny vyhrazeny 2013/01

41 hlavní údaje pneumatická část Tlakové čidlo červená LED: tlak překročen 2 zelená LED: tlak v pořádku 3 červená LED: tlak nižší 4 červená LED: souhrnná indikace chyb Tři LED na snímači tlaku indikují, zda připojený tlak přesahuje požadovanou hodnotu nebo zda je stejný jako požadovaná hodnota nebo zda je nižší. Další LED indikuje souhrnnou chybu (překročení nebo podkročení mezní hodnoty). Hodnota tlaku se nastavuje pomocí parametrizace. Desku s čidly tlaku můžete parametrizovat prostřednictvím řídicího systému nebo handheldem Festo (CPXMMI). Alternativně lze měřit tlak v odvětrávacích kanálech (3/5) a mimo terminál (vnější přívod). Měření tlaku v odvětrávacím kanálu slouží ke sledování provozního tlaku při reverzním provozu (napájení do 3/5). Varianty tlakových čidel kód náčrtek typ použití PE VMPA-FB-PS-1 sledování provozního tlaku v kanálu 1 PF VMPA-FB-PS-3/5 sledování tlaku v odvětrávacích kanálech 3 a 5 (sledování odvětrávání nebo sledování tlaku u reverzně provozovaného ventilového terminálu) PG VMPA-FB-PS-P1 sledování vnějšího procesního tlaku 2013/01 změny vyhrazeny internet: 41

42 hlavní údaje pneumatická část Varianty elektrického připojení kód náčrtek typ velikost počet pozic pro ventily 1 2 (cívek ventilů) upozornění elektronický modul pro vícepólové připojení (MPM) A, B, C, D VMPA1-MPM-EMM-8 VMPA1-MPM-EMM-4 VMPA2-MPM-EMM-4 VMPA2-MPM-EMM-2 4 (8) 4 (4) 2 (4) 2 (2) pro řízení ventilu je každé elektromagnetické cívce přiřazen určitý pin vícepólového konektoru, nezávisle na obsazení krycími deskami nebo ventily: jedna cívka s jednou adresou dvě cívky se dvěma adresami elektronický modul pro síť se standardní diagnostikou A, B, H VMPA -FB-EMS- VMPA -FB-EMG- 4 (8) elektronický modul zajišťuje sériovou komunikaci a umožňuje: přenos informací o sepnutí řízení až 8 elektromagnetických cívek místní diagnostiku oddělené elektrické napájení ventilů přenos údajů o stavu, parametrech 2 (4) a diagnostice existují dvě provedení: bez galvanického oddělení (VMPA -FB-EMS- ) s galvanickým oddělením (VMPA -FB-EMG- ) diagnostická funkce: chyba: silové napájení ventilů elektronický modul pro síť s rozšířenou diagnostikou A, B, H VMPA -FB-EMS- -D2 VMPA -FB-EMG- -D2 4 (8) Elektronický modul s rozšířenou diagnostikou obsahuje stejné funkce jako elektronický modul se standardní diagnostikou. Navíc je diagnostika rozšířena: chyba: silové napájení ventilů 2 (4) chyba: přerušení vodiče (Open Load) chyba: zkrat silového napájení ventilů hlášení: Condition Monitoring (sledování stavu) -H- upozornění vícepólové připojení s modulárním propojením připojovací desky MPA1 a MPA2 lze libovolně kombinovat řízení kladným nebo záporným napětím je možné (smíšený provoz není přípustný) impulsní ventily nelze montovat na monostabilní elektronické moduly monostabilní ventily lze montovat na impulsní elektronické moduly 42 internet: změny vyhrazeny 2013/01

43 hlavní údaje pneumatická část Přívody pro napájení a odvětrání kód zapojení název kód L připojení nástrčnou koncovkou velké kód K připojení nástrčnou koncovkou malé kód D závit pro napájení S vnitřní přívod řídicího tlaku, tlumič hluku 1 napájení pracovním tlakem/vakuem šroubení s nástrčnou koncovkou QS-G¼-10-I QS-G¼-8-I G¼ 3/5 odvětrání plochý tlumič hluku 12/14 napájení řídicím tlakem 82/84 odvětrání řídicího tlaku plochý tlumič hluku vyrovnávání tlaků odvětráno přes tlumič hluku do okolí T vnější přívod řídicího tlaku, tlumič hluku 1 napájení pracovním tlakem/vakuem šroubení s nástrčnou koncovkou QS-G¼-10-I QS-G¼-8-I G¼ 3/5 odvětrání plochý tlumič hluku 12/14 napájení řídicím šroubení s nástrčnou QSM-M7-6-I QSM-M7-6-I M7 tlakem koncovkou 82/84 odvětrání řídicího tlaku plochý tlumič hluku vyrovnávání tlaků odvětráno přes tlumič hluku do okolí V vnitřní přívod řídicího tlaku, svedené odvětrání 1 napájení pracovním tlakem/vakuem šroubení s nástrčnou koncovkou QS-G¼-10-I QS-G¼-8-I G¼ 3/5 odvětrání šroubení s nástrčnou QS-10 QS-10 QS-10 koncovkou 12/14 napájení řídicím tlakem 82/84 odvětrání řídicího tlaku šroubení s nástrčnou koncovkou vyrovnávání tlaků odvětráno do kanálu 82/84 QSM-M7-6-I QSM-M7-6-I M7 X vnější přívod řídicího tlaku, svedené odvětrání 1 napájení pracovním tlakem/vakuem šroubení s nástrčnou koncovkou 3/5 odvětrání šroubení s nástrčnou koncovkou 12/14 napájení řídicím tlakem 82/84 odvětrání řídicího tlaku šroubení s nástrčnou koncovkou šroubení s nástrčnou koncovkou vyrovnávání tlaků odvětráno do kanálu 82/84 QS-G¼-10-I QS-G¼-8-I G¼ QS-10 QS-10 QS-10 QSM-M7-6-I QSM-M7-6-I M7 QSM-M7-6-I QSM-M7-6-I M7 2013/01 změny vyhrazeny internet: 43

44 hlavní údaje montáž Montáž ventilového terminálu Robustní montáž terminálu: čtyři průchozí díry pro montáž na stěnu přídavný upevňovací úhelník upevnění na lištu DIN -H- upozornění Pro ventilové terminály MPA s více než 4 připojovacími bloky při montáži na stěnu použijte doplňující upevňovací úhelníky typ VMPA-BG-RW, abyste předešli poškození ventilového terminálu. Upevňovací úhelníky lze namontovat na pneumatické napájecí desky. Montáž na stěnu vícepólové připojení, připojení AS-Interface a připojení CPI Ventilový terminál CPA se připevňuje čtyřmi šrouby M4 nebo M6 na upevňovací plochu. Montážní otvory se nacházejí na pneumatickém rozhraní a na pravé koncové desce. Navíc jsou k dispozici volitelné upevňovací úhelníky. Montáž na stěnu připojení na síť Ventilový terminál MPA se připevňuje šesti šrouby M4 nebo M6 na upevňovací plochu. Montážní otvory se nacházejí na levé koncové desce (CPX) a na pravé koncové desce MPA. Kromě toho jsou na pneumatickém rozhraní další montážní otvory a lze také použít volitelné upevňovací úhelníky. montáž na lištu DIN A Ventilový terminál MPA se zavěšuje do lišty DIN (viz šipka A). Pak se na ní pootočí a upevní upínkou (viz šipka B). Pro montáž ventilového terminálu MPA na lištu DIN potřebujeme následující montážní sadu MPA: CPX-CPA-BG-NRH Použitá lišta DIN je podle EN B Montáž samostatného ventilu 2 1 montážní otvory vodorovné 2 montážní otvory svislé Pro integraci do zařízení či stroje je určen připojovací blok s jednou pozicí pro upevnění na stěnu. Upevnit jej lze vodorovně nebo svisle internet: změny vyhrazeny 2013/01

45 hlavní údaje indikace a obsluha Indikace a obsluha Každé elektromagnetické cívce je pro indikaci stavu signálu přiřazena jedna LED. Dioda 12 ukazuje stav sepnutí cívky pro výstup 2. Dioda 14 ukazuje stav sepnutí cívky pro výstup 4. Pomocné ruční ovládání Pomocné ruční ovládání (HHB) umožňuje zapínání ventilu v elektricky neřízeném, elektricky nenapájeném stavu. Stisknutím pomocného ručního ovládání se ventil zapne. Pootočením lze nastavený stav sepnutí dodatečně aretovat (objednací kód: R). Alternativy: Pomocí krytu (objednací kód: N nebo jako příslušenství) lze aretaci zablokovat. Pak je možné ventil obsluhovat pouze stisknutím. Krytem (objednací kód: V) lze zabezpečit pomocné ruční ovládání proti nežádoucí obsluze. Pneumatické připojovací a obslužné prvky plochý tlumič hluku na odvětrání 3/5 2 pomocné ruční ovládání (každá elektromagnetická cívka, tlačítkem/otočné s aretací) 3 nastavovací hlavice volitelné desky s redukčním ventilem 4 držák popisových štítků pro připojovací desku 5 pracovní výstupy 2 a 4, každá ventilová pozice 6 napájecí přívod 1 7 manometr (volitelné) 8 přívody 12 a 14 pro napájení vnějším řídicím tlakem -H- upozornění Ručně sepnutý ventil (pomocné ruční ovládání) nelze elektricky vrátit do výchozí polohy. A naopak nelze elektricky sepnutý ventil vrátit do výchozí polohy mechanickým pomocným ručním ovládáním. Elektrické připojovací a zobrazovací prvky AS-Interface zásuvka M12 sítě AS-Interface a přídavné napájení (AS-i Out) 2 konektor M12 sítě AS-Interface a přídavné napájení (AS-i In) 3 zemnicí svorka 4 stavové LED vstupů 5 stavové LED AS-Interface 6 diagnostické LED ventilů 2013/01 změny vyhrazeny internet: 45

46 hlavní údaje indikace a obsluha Pomocné ruční ovládání (HHB) HHB s automatickým návratem do výchozí polohy (tlačítkem) Zatlačte na zdvihátko HHB propiskou nebo šroubovákem. Předřadný ventil spíná a řídí hlavní ventil. 2 Sejměte propisku nebo šroubovák. Síla pružiny zatlačí zdvihátko HHB zpět. Předřadný ventil se vrací do klidové polohy a tím také hlavní monostabilní ventil (ne u impulsního ventilu, kód J). HHB s aretací Zatlačte zdvihátko HHB šroubovákem, až ventil sepne, a pak otočte ve směru hodinových ručiček o 90 (až po doraz). Ventil zůstane sepnut. 2 Otočte zdvihátkem proti směru hodinových ručiček o 90 (až po doraz) a uvolněte šroubovák. Síla pružiny zatlačí zdvihátko HHB zpět. Ventil se vrátí do klidové polohy (neplatí pro impulsní ventil, kód J). Systém popisu popisový štítek cca 20 x 45 mm VMPA1-ST-1-4 cca 38 x 9 mm Pro popis ventilů lze na každý připojovací blok s šířkou 42 mm namontovat držák štítků VMPA1-ST-1-4 (č. dílu , kód T v objednacím kódu) nebo VMPA1-ST-2-4 (č. dílu , lze osadit popisovými štítky IBS-6x10). Alternativně nebo jako doplněk lze na pneumatickém rozhraní popsat velkoplošné popisové štítky. Pokud potřebujete náhradní štítky: popisový štítek MPA (20 x 45 mm): č. dílu internet: změny vyhrazeny 2013/01

47 hlavní údaje elektrická část Elektrický příkon s omezováním proudu Řízení napájení Každá cívka elektromagnetického ventilu MPA je chráněna ochranným obvodem proti napěťovým špičkám a proti přepólování. Všechny ventily jsou navíc vybaveny integrovaným omezováním proudu. Ventily MPA jsou napájeny provozním napětím v rozsahu V (24 V +/ 25 %). Tato velká tolerance je umožněna integrovanou řídicí elektronikou a jedná se o další bezpečnostní prvek, např. při výpadku napájecího napětí. Samostatné ventily Pro pohony dále od ventilového terminálu mohou být použity také samostatné ventily na připojovací desce s jednou pozicí. oddělitelný elektronický modul s integrovaným omezením proudu elektrické připojení M8, 4 piny a šroubový spoj Elektrické vícepólové připojení Pro ventilový terminál MPA jsou k dispozici následující připojení s vícepólovým konektorem: Sub-D připojení s vícepólovým konektorem (25 pinů) Piny 1 24 se používají pro adresy 1 24 v daném pořadí. Pokud je na ventilovém terminálu méně než 24 adresy, zůstávají zbývající piny do 24 neobsazené. Pin 25 je rezervovaný pro společný vodič. Ventily se spínají pozitivní nebo negativní logikou (PNP nebo NPN). Smíšený provoz není přípustný. S každým pinem vícepólového konektoru lze řídit přesně jednu elektromagnetickou cívku. U maximálního počtu 24 pozice pro ventily lze tedy adresovat 24 ventily, z nichž každý má jednu elektromagnetickou cívku. U 12 nebo méně pozic pro ventily lze na jednom ventilu adresovat 2 elektromagnetické cívky. Od 12 pozic pro ventily se snižuje počet využitených pozic pro ventily se dvěma elektromagnetickými cívkami. -H- upozornění Pokud je namísto impulsního ventilu namontován monostabilní, druhá adresa je také obsazena a nelze ji využít. Pravidla adresace pro ventily/elektromagnetické cívky Maximální možný počet adres s vícepólovým připojením jsou 24. Každá připojovací deska/elektronický modul zabírá definovaný počet adres/pinů: připojovací deska MPA1 pro 4 monostabilní ventily: 4 připojovací deska MPA1 pro 4 impulsní ventily: 8 připojovací deska MPA2 pro 2 monostabilní ventily: 2 připojovací deska MPA2 pro 2 impulsní ventily: 4 Číslování adres začíná zleva doprava, bez vynechání. Na jednotlivých pozicích pro ventily platí: adresa x pro cívku 14 a adresa x+1 pro cívku 12 Pokud impulsní ventily na připojovacích deskách měníte na monostabilní ventily, zůstává vždy nevyužitá adresa cívky 12 a přiřazený pin. 2013/01 změny vyhrazeny internet: 47

48 hlavní údaje elektrická část Připojení k síti AS-Interface Rozhraní AS-Interface umožňuje další prostorové rozdělení jednotlivých dílů nebo malých skupin dílů. Při zapojení AS-Interface ventilového terminálu MPA-S lze řídit až 8 elektromagnetických cívek. V elektrickém zapojení ventilového terminálu jsou LED k indikaci stavu sepnutí a ochranného zapojení pro ventily. -H- upozornění Další informace viz internet: as-interface Připojení k síti CPI Všechny ventilové terminály CP a moduly CP jsou vzájemně propojeny předem připraveným kabelem CP a napojeny na rozhraní CP. Vždy 4 moduly, např. ventilový terminál CPV a až tři moduly se vstupy CP tvoří instalační větev, která končí na rozhraní CP. Instalační systém dovoluje připojit 4 instalační větve, které lze připojit k uzlu sítě CP. -H- upozornění Další informace viz internet: ctec Připojení k síti CPX V kombinaci s rozhraním CPX platí všechny funkce a hlavní údaje pro elektrické periferie CPX. To znamená: napájení ventilů a elektrických výstupů přes přívod elektrického napájení CPX oddělené napájení a odpojování ventilů zvláštním přívodem pro ventily CPX (kód V) -H- upozornění Další informace viz internet: cpx 48 internet: změny vyhrazeny 2013/01

49 hlavní údaje elektrická část Zapojení pinů zásuvka Sub-D, kabel pin adresa/cívka barva vodiče 2) pin adresa/cívka barva vodiče 2) 1 0 WH WH PK 2 1 GN PK BN 3 2 YE WH BU 4 3 GY BN BU 5 4 PK WH RD 6 5 BU BN RD 7 6 RD WH BK 8 7 VT BN 9 8 GY PK 25 0 V 1) BK 10 9 RD BU WH GN -H- upozornění BN GN WH YE YE BN WH GY GY BN Obrázek ukazuje pohled na zásuvku Sub-D na vícepólovém kabelu VMPA-KMS1-. 1) 0 V u řídicích signálů s kladným spínacím napětím; u řídicích signálů se záporným napětím připojte 24 V; smíšený provoz není přípustný! 2) dle IEC 757 Rozměry připojovací kabely CAD modely ke stažení 1 průchodka pro kabel o průměru 6 12 mm Barvy vodičů se vztahují na následující kabely Festo připravené k připojení: VMPA-KMS1-8- ventilový terminál až se 4 ventilovými pozicemi (8 cívek) VMPA-KMS1-24- ventilový terminál s 8 24 ventilovými pozicemi typ plášť délka vodič x mm 2 D č. dílu [m] [mm] VMPA-KMS PVC 2,5 10 x 0,34 6, VMPA-KMS2-8-2,5-PUR PUR 2,5 10 x 0,25 8, VMPA-KMS1-8-5 PVC 5 10 x 0,34 6, VMPA-KMS2-8-5-PUR PUR 5 10 x 0,25 8, VMPA-KMS PVC x 0,34 6, VMPA-KMS PUR PUR x 0,25 8, VMPA-KMS1-24-2,5 PVC 2,5 25 x 0,34 11, VMPA-KMS2-24-2,5-PUR PUR 2,5 25 x 0,25 11, VMPA-KMS PVC 5 25 x 0,34 11, VMPA-KMS PUR PUR 5 25 x 0,25 11, VMPA-KMS PVC x 0,34 11, VMPA-KMS PUR PUR x 0,25 11, VMPA-KMS-H kryt pro vlastní úpravu /01 změny vyhrazeny internet: 49

50 hlavní údaje elektrická část Elektrické připojení samostatného ventilu pin 3 pin 4 pin 1 pin 2 Obsazení vývodů konektoru u samostatného ventilu dle VDMA při pozitivním ovládání: pin 1 neobsazený pin 2 U B pro cívku 12 pin 3 0 V pro cívku 12 a 14 pin 4 U B pro cívku 14 při negativním ovládání: pin 1 neobsazený pin 2 0 V pro cívku 12 pin 3 U B pro cívku 12 a 14 pin 4 0 V pro cívku 14 Utahovací moment konektoru M8 0,25 0,5 Nm (stačí rukou) připojovací konektor M8 x 1, 4 piny, dle EN Připojovací kabel typ název konstrukce délka kabelu č. dílu [m] SIM-M8-4GD-2,5-PU zásuvka s kabelem přímá zásuvka 2, SIM-M8-4GD-5-PU zásuvka s kabelem přímá zásuvka SIM-M8-4WD-2,5-PU zásuvka s kabelem úhlová zásuvka 2, SIM-M8-4WD-5-PU zásuvka s kabelem úhlová zásuvka NEBU-M8G4-K-2.5-LE4 zásuvka s kabelem přímá zásuvka 2, NEBU-M8G4-K-5-LE4 zásuvka s kabelem přímá zásuvka NEBU-M8W4-K-2.5-LE4 zásuvka s kabelem úhlová zásuvka NEBU-M8W4-K-5-LE4 zásuvka s kabelem úhlová zásuvka H- Upozornění Další varianty lze konfigurovat a objednat jako stavebnici výrobků NEBU. internet: nebu Pokyny pro použití Provozní médium Bio-oleje Minerální oleje Pokud to lze, provozujte své zařízení s nemazaným stlačeným vzduchem. Ventily a válce Festo jsou konstruovány tak, aby při řádném používání nepotřebovaly žádné dodatečné mazání a přesto dosahovaly dlouhé životnosti. Stlačený vzduch připravovaný kompresorem musí odpovídat kvalitě nemazaného vzduchu. Je-li to možné, neprovozujte celé zařízení s mazaným vzduchem. V případě potřeby instalujte maznici pouze přímo před příslušným pohonem. Nesprávný olej a vyšší obsah oleje ve stlačeném vzduchu zkracují životnost ventilového terminálu. Používejte speciální olej Festo OFSW-32 nebo alternativní oleje uvedené v katalogu Festo (odpovídající DIN HLP32, základní viskozita 32 CST při 40 C). Při použití biologických olejů (oleje na bázi syntetických nebo přírodních esterů, např. řepkový olej) nesmí zbytkový obsah oleje překročit max. 0,1 mg/m 3 (viz ISO , třída 2). Při použití minerálních olejů (např. oleje HLP dle DIN 51524, část 1 až 3) nebo odpovídajících olejů na bázi polyalfaolefínů (PAO) nesmí zbytkový obsah oleje přesáhnout maximální hodnotu 5 mg/m 3 (viz ISO , třída 4). Větší podíl zbytkového oleje nelze nezávisle na oleji z kompresoru připustit, neboť by časem došlo k vymytí základního maziva. 50 internet: změny vyhrazeny 2013/01

51 technické údaje -M- průtok MPA1: do 360 l/min MPA2: do 700 l/min -K- šířka ventilu MPA1: 10 mm MPA2: 21 mm -P- napětí 24 V DC -A- servis oprav Obecné technické údaje MPA1 MPA2 konstrukce elektromagneticky ovládaný šoupátkový ventil mazání mazivo na celou dobu životnosti, bez LABS (neobsahuje látky bránící nanášení laků) upevnění montáž na stěnu na lištu DIN dle normy EN montážní poloha libovolná pomocné ruční ovládání tlačítkem, s aretací, blokované šířka [mm] 10,5 21 připojení pneumatiky připojení pneumatiky v připojovací desce nebo samostatné desce napájení 1 G¼ (M7 u desek se samostatným připojením) odvětrání 3/5 QS-10 (M7 u desek se samostatným připojením) pracovní výstupy 2/4 závisí na vybraném druhu připojení M7 QS4 QS6 Gx QS6 QS8 připojení řídicího tlaku 12/14 M7 (M5 na samostatné připojovací desce) připojení odvětrání řídicího 82/84 M7 (M5 na samostatné připojovací desce) tlaku připojení tlakového vyrovnání u svedeného odvětrání: přes přívod 82/84 (M5 na samostatné připojovací desce) u plochého tlumiče hluku: odvětrání do atmosféry 2013/01 změny vyhrazeny internet: 51

52 technické údaje Provozní a okolní podmínky objednací kód ventilu M J N K H B G E X W D I NS KS HS DS provozní médium stlačený vzduch dle normy ISO :2010 [7:4:4] upozornění k provoznímu/řídicímu médiu mazaný provoz je možný (od mazání pak již nelze upustit!) provozní tlak [bar] 0, , ,9 +8 provozní tlak pro ventilový terminál [bar] 3 8 s vnitřním přívodem řídicího tlaku řídicí tlak [bar] 3 8 teplota okolí [ C] teplota média [ C] skladovací teplota 1) [ C] relativní vlhkost vzduchu při 40 C [%] 90 odolnost korozi KBK 2) 1 1) dlouhodobé skladování 2) Třída odolnosti korozi 1 dle normy Festo : konstrukční díly s nižšími nároky na odolnost korozi. Ochrana při přepravě a skladování. Díly bez prvořadých požadavků na vzhled povrchu, např. ve vnitřním prostoru nebo pod krytem. Řídicí tlak p2 v závislosti na pracovním tlaku p1, vnější napájení řídicím tlakem pro ventily s kódem M, J, B, G, E, X p2 [bar] p1 [bar] 1 pracovní rozsah pro ventily s vnějším napájením řídicím tlakem pro ventily s kódem N, K, H, D, I p2 [bar] p1 [bar] 1 pracovní rozsah pro ventily s vnějším napájením řídicím tlakem 52 internet: změny vyhrazeny 2013/01

53 technické údaje Řídicí tlak p2 in v závislosti na pracovním tlaku p1 pro ventily s návratem do základní polohy mechanickou pružinou (MPA1) pro ventily s kódem NS, KS, HS, DS Průtok qn v závislosti na výstupním tlaku p2 s redukčními deskami (redukční desky P) pro napájení 1 šířka 21 mm vstupní tlak 10 barů, nastavený redukovaný tlak 6 barů Průtok qn v závislosti na výstupním tlaku p2 s redukčními deskami (redukční desky B) pro napájení 2 šířka 21 mm vstupní tlak 10 barů, nastavený redukovaný tlak 6 barů 2013/01 změny vyhrazeny internet: 53

54 technické údaje Průtok qn v závislosti na výstupním tlaku p2 s redukčními deskami (redukční desky A) pro napájení 4 šířka 21 mm vstupní tlak 10 barů, nastavený redukovaný tlak 6 barů Průtok qn v závislosti na výstupním tlaku p2 s redukčními deskami (redukční desky B) pro výstupy 3, reverzní šířka 21 mm vstupní tlak 10 barů, nastavený redukovaný tlak 6 barů Průtok qn v závislosti na výstupním tlaku p2 s redukčními deskami (redukční desky A) pro výstupy 5, reverzní šířka 21 mm vstupní tlak 10 barů, nastavený redukovaný tlak 6 barů 54 internet: změny vyhrazeny 2013/01

55 technické údaje Certifikace 1) typ MPA-MPM-VI (vícepólové připojení) MPA-FB-VI (připojení na síť) ventil na samostatné připojovací desce 2) MPA-ASI-VI (připojení AS-Interface) číslo dílu MPA-CPI-VI (připojení k CPI) kategorie ATEX pro plyn II 3 G II 3 G ochrana proti zapálení a výbuchu Ex na II T4 X Ex na II T5 X plynu kategorie ATEX pro prach II 3D II 3D ochrana proti zapálení a výbuchu Ex td A22 IP54 T95 C X Ex td A22 IP54 T90 C X prachu teplota okolí ATEX [ C] 5 Ta Ta +50 certifikát c UL us - Recognized (OL) 1) Neuvedené varianty připojení nemají žádnou z uvedených certifikací. 2) Platí pouze pro připojovací desky VMPA...-EX1. Jmenovitý průtok [l/min] 1) kód funkce ventilu bez šroubení se šroubením 2) z připojení 1 do 2, případně 1 do 4 z připojení 2 do 3/5, případně 4 do 3/5 z připojení 1 do 2, případně 1 do 4 z připojení 2 do 3/5, případně 4 do 3/5 MPA1 M monostabilní ventil 5/ J ventil 5/2, impulsní N 2x ventil 3/2, v klidu otevřen NS 2x ventil 3/2, klidová poloha otevřená, návrat do základní polohy mechanickou pružinou K 2x ventil 3/2, v klidu uzavřen KS 2x ventil 3/2, klidová poloha uzavřena, návrat do základní polohy mechanickou pružinou H 2x ventil 3/2, 1x v klidu otevřen a 1x uzavřen HS 2x ventil 3/2, klidová poloha 1x otevřena a 1x uzavřena, návrat do základní polohy mechanickou pružinou B ventil 5/3, ve střední poloze pod tlakem 300 (195) 3) (195) 3) 270 G ventil 5/3, ve střední poloze uzavřen E ventil 5/3, ve střední poloze odvětrán (180) 3) (180) 3) X 1x ventil 3/ W 1x ventil 3/ D 2x ventil 2/ DS 2x ventil 2/2, návrat do základní polohy mechanickou pružinou I 2x ventil 2/ MPA2 M monostabilní ventil 5/ J ventil 5/2, impulsní N 2x ventil 3/2, v klidu otevřen K 2x ventil 3/2, v klidu uzavřen H 2x ventil 3/2, 1x v klidu otevřen a 1x uzavřen B ventil 5/3, ve střední poloze pod tlakem (350) 3) (350) 3) G ventil 5/3, ve střední poloze uzavřen E ventil 5/3, ve střední poloze odvětrán (350) 3) (350) 3) X 1x ventil 3/ W 1x ventil 3/ D 2x ventil 2/ I 2x ventil 2/ ) hodnoty platí také pro samostatné připojovací desky 2) průtoky měřené na připojovací desce se šroubením QS-M7-6-l u MPA1 a QS-Gx-8-l u MPA2 3) hodnota s mezipolohou 2013/01 změny vyhrazeny internet: 55

56 technické údaje Spínací časy ventilů [ms] objednací kód ventilu M J N K H B G E X W D I NS KS HS DS MPA1 spínací časy zapnutí vypnutí přepnutí 15 MPA2 spínací časy zapnutí vypnutí přepnutí internet: změny vyhrazeny 2013/01

57 technické údaje Elektrické údaje jmenovité napětí [V DC] 24 rozsah napájecího napětí [V DC] zbytkové zvlnění [Vss] 4 stupeň krytí dle EN IP65 (pro všechny varianty přenosu signálu v sestaveném stavu) MPA1 MPA2 -H- upozornění Berte v úvahu možná omezení stupně krytí IP Prohlášení o shodě ATEX Elektrické údaje MPA s elektronickým modulem VMPA -FB (terminál CPX, připojení CPI) Vlastní příkon na elektronický modul u 24 V U 1) EL/SEN [ma] typ. 8 (interní elektronika, všechny výstupy signál 0) u 24 V Uval 2) (interní elektronika, bez ventilů) VMPA -EMG, s galvanickým oddělením [ma] typ. 23 ma VMPA -EMS, bez galvanického oddělení [ma] typ. 3 ma Maximální proudový příkon na elektromagnetickou cívku při jmenovitém napětí jmenovitý spínací proud [ma] Jmenovitý příkon po omezení proudu [ma] 9 18 doba do omezení proudu [ms] Diagnostické zprávy podpětí U 3) AUS [V] 17,5 16 Elektrické údaje MPA s elektronickým modulem VMPA -MPM (připojení ASI, vícepólové připojení) Příkon na vícepólovém připojení Sub-D na každou elektromagnetickou cívku při jmenovitém napětí jmenovitý spínací proud [ma] jmenovitý proud při omezování proudu [ma] doba do omezení proudu [ms] Příklad výpočtu příkonu (terminál CPX, připojení CPI) příkon se dvěma současně spínanými elektromagnetickými cívkami MPA2 a s jedním elektronickým modulem VMPA -EMS bez oddělených elektrických obvodů [ma] I El/SEN = 8 jmenovitý spínací proud (trvání 24 ms) [ma] I VAL = 3 (vlastní příkon elektronického modulu) + 2 x 99 (MPA2) = 202 jmenovitý proud při omezení proudu (po 24 ms) [ma] I VAL = 3 (vlastní příkon elektronického modulu) + 2 x 18 (MPA2) = 39 1) elektrické napájení elektroniky a čidel 2) silové napájení ventilů 3) silové napájení mimo funkční oblast 2013/01 změny vyhrazeny internet: 57

58 technické údaje Údaje o vibracích a nárazech dle normy DIN/EC68 vibrace 1) testováno dle normy DIN/IEC68 / EN 60068, část 2 6. při vodorovné montáži na lištu DIN: stupeň 1 při montáži na stěnu: 2) náraz 1) testováno dle normy DIN/IEC68 / EN 60068, část 2 27 při vodorovné montáži na lištu DIN: stupeň 1 při montáži na stěnu: stupeň 1 2 2) trvalé nárazy testováno dle normy DIN/IEC68 / EN 60068, část 2 29 při montáži na stěnu a na lištu DIN: stupeň 1 1) údaje o vibracích a nárazech CPX terminálů naleznete v popisu systému CPX 2) ventilový terminál MPA s připojením MPM a více než 5 připojovacími bloky: stupeň 1 ventilový terminál MPA s terminálem CPX nebo připojením MPM a až 5 připojovacími bloky bez přídavných upevnění: stupeň 2 od 6 připojovacích bloků bez přídavného upevnění (úhelník na stěnu) vždy po 2 až. max. 4 připojovacích blocích: stupeň 2 Zkušební podmínky stupeň chvění nárazy trvalé nárazy 1 výchylka 0,15 mm při Hz; zrychlení 2 g při Hz 2 výchylka 0,35 mm při Hz; zrychlení 5 g při Hz trvalá odolnost nárazům ±15 g při trvání 11 ms; 5 nárazů v každém směru ±30 g při trvání 11 ms; 5 nárazů v každém směru dle DIN/IEC 68/EN 60068, část 2-29: +/ 15 g při 6 ms, 1000 cyklů ±15 g při trvání 6 ms; 1000 nárazů v každém směru 58 internet: změny vyhrazeny 2013/01

59 technické údaje Materiály připojovací deska ventil těsnění napájecí deska pravá koncová deska pneumatické rozhraní vlevo odvětrávací díl plochý tlumič hluku elektrická napájecí deska elektronický modul elektrické propojení desky s redukčními ventily upozornění k materiálu hliníkový tlakový odlitek hliníkový tlakový odlitek NBR, elastomer hliníkový tlakový odlitek hliníkový tlakový odlitek hliníkový tlakový odlitek, polyamid polyamid polyetylén těleso: hliníkový tlakový odlitek víko: polyamid, vyztužený polykarbonát bronz/polybutylentereftalát ovládací díl, těleso: polyamid; těsnění: nitrilkaučuk odpovídá RoHS Hmotnost výrobku přibližné hmotnosti [g] MPA1 MPA2 základní hmotnost připojovací desky 1) 400 (4 pozice pro ventily) 400 (2 pozice pro ventily) připojovací deska 1) 185 samostatné připojovací desky 45 ventil M, X, W ventil J, N, K, H, B, G, E, D ventil KS, NS, HS, DS 56 rezervní pozice L pravá koncová deska 55 pneumatické rozhraní vlevo 1) s plochým tlumičem hluku se svedeným odvětráním napájecí deska 1) s plochým tlumičem hluku se svedeným odvětráním elektrická napájecí deska 200 deska s redukčním ventilem (MPA1) deska s redukčním ventilem (MPA2) QSM-M5-3-I QSM-M5-4-I QSM-M5-6-I QSM-M7-4-I QSM-M7-6-I QS-Gx-6-l QS-Gx-8-l QS-G¼-8-I QS-G¼-10-I 73, ) s těsněním, držákem popisových štítků, šrouby 2013/01 změny vyhrazeny internet: 59

60 technické údaje Rozměry ventil MPA1 na samostatné připojovací desce CAD modely ke stažení 1 elektromagnetický ventil 2 samostatná připojovací deska 3 4x upevňovací otvory pro šroub M3 4 zemnicí šroub ventil MPA2 na samostatné připojovací desce 1 elektromagnetický ventil 2 samostatná připojovací deska 3 2x upevňovací otvory pro šroub M3 4 zemnicí šroub 5 2x upevňovací otvory pro šroub M5 60 internet: změny vyhrazeny 2013/01

61 technické údaje Rozměry ventilový terminál s připojením vícepólovým konektorem CAD modely ke stažení 1 elektromagnetický ventil MPA1 2 elektromagnetický ventil MPA2 3 pomocné ruční ovládání 4 přívod tlaku a odvětrání 5 pracovní výstupy 6 lišta DIN 7 upevnění na lištu DIN 8 upevňovací otvory 9 vícepólové připojení aj zemnicí šrouby n počet připojovacích desek v rastru 4 ventilů MPA1 nebo 2 ventilů MPA2 2013/01 změny vyhrazeny internet: 61

62 technické údaje Rozměry ventilové terminály s připojením AS-Interface CAD modely ke stažení 1 elektromagnetický ventil MPA1 2 elektromagnetický ventil MPA2 3 pomocné ruční ovládání 4 přívod tlaku a odvětrání 5 pracovní výstupy 6 lišta DIN 7 upevnění na lištu DIN 8 upevňovací otvory 9 připojovací blok aj zemnicí šrouby aa konektor M12 n počet připojovacích desek v rastru 4 ventilů MPA1 nebo 2 ventilů MPA2 62 internet: změny vyhrazeny 2013/01

63 technické údaje Rozměry ventilové terminály s připojením CPI CAD modely ke stažení 1 elektromagnetický ventil MPA1 2 elektromagnetický ventil MPA2 3 pomocné ruční ovládání 4 přívod tlaku a odvětrání 5 pracovní výstupy 6 lišta DIN 7 upevnění na lištu DIN 8 upevňovací otvory 9 připojovací blok aj zemnicí šrouby aa elektrická napájecí deska ab spojovací vedení s úhlovým konektorem ac spojovací vedení s přímým konektorem ad čidlo tlaku n počet připojovacích desek v rastru 4 ventilů MPA1 nebo 2 ventilů MPA2 2013/01 změny vyhrazeny internet: 63

64 technické údaje Rozměry ventilové terminály s připojením na síť CAD modely ke stažení 1 elektromagnetický ventil MPA1 2 elektromagnetický ventil MPA2 3 pomocné ruční ovládání 4 přívod tlaku a odvětrání 5 pracovní výstupy 6 lišta DIN 7 upevnění na lištu DIN 8 upevňovací otvory 9 pneumatické rozhraní MPA aj modul CPX aa zemnicí šroub ab elektrická napájecí deska ac čidlo tlaku ad proporcionální redukční ventil n m počet připojovacích desek v rastru 4 ventilů MPA1 nebo 2 ventilů MPA2 počet modulů CPX Prvky vertikální výstavby, MPA2 64 internet: změny vyhrazeny 2013/01

65 -V- novinka Ventilové terminály MPA-S technické údaje proporcionální redukční ventily VPPM funkce: -M- průtok l/min -L- regulační rozsahy tlaku 0,02 10 barů -P- napětí 21,6 26,4 V DC Obecné technické údaje VPPM-6TA VPPM-8TA konstrukce nepřímo řízený membránový redukční ventil princip těsnění měkké ovládání elektrické řízení nepřímé montážní poloha libovolná návrat do základní polohy mechanickou pružinou připojení pneumatiky 1, 2, 3 připojovací deska jmenovitá světlost přívod [mm] 6 8 odvětrání [mm] 4,5 7 normální jmenovitý průtok 2 bary, typický [l/min] barů, typický [l/min] barů, typický [l/min] hmotnost výrobku [g] materiál těleso tvárný legovaný hliník, eloxovaný Elektrické údaje elektrické připojení připojovací deskou rozsah napájecího napětí [V DC] 21,6 26,4 zbytkové zvlnění 10 % maximální elektrický příkon [W] 7 odolnost zkratu pro všechna elektrická připojení ochrana proti přepólování pro všechna elektrická připojení stupeň krytí dle EN IP65 -H- upozornění Berte v úvahu možná omezení stupně krytí IP Prohlášení o shodě ATEX 2013/01 změny vyhrazeny internet: 65
