8 GB Informace o servisu Máme kompetentní servisní partnery ve všech zemích vyjmenovaných na záručním certifikátu, na němž můžete nalézt jejich kontaktní údaje. Tito partneři Vám pomohou se všemi servisními požadavky, jako jsou opravy, objednávání náhradních a opotřebitelných dílů, nebo nákup spotřebního zboží. Prosím povšimněte si, že následující díly tohoto výrobku podléhají běžnému a přirozenému opotřebení, a že tyto díly je nutné využívat jako spotřební materiál. Kategorie Opotřebitelné díly* Spotřební materiál* Chybějící díly Příklad Vzduchový filtr, Bowdenovy kabely, koš na trávu, pneumatiky, hnací spojka Nože *Není nutně součástí předmětu dodávky! V případě závad nebo poruch, prosím zaznamenejte daný problém na internetu na Prosím uveďte přesný popis daného problému, a ve všech případech odpovězte na následující otázky: Pracovalo zařízení celou dobu v pořádku, nebo bylo závadné již od začátku? Povšimli jste si něčeho (symptomu nebo závady) před touto poruchou? Jakou funkční závadu má zařízení podle Vašeho názoru (hlavní symptom)? Popište tuto funkční závadu Anl_GE_PM_53_VS_HW_BS_SPK7.indb :34:42

9 GB Obsah 1. Bezpečnostní předpisy 2. Uspořádání a dodané položky 3. Správné použití 4. Technické údaje 5. Před spuštěním zařízení 6. Provoz 7. Čištění, skladování, transport a objednávání náhradních dílů 8. Likvidace a recyklace 9. Průvodce odstraňováním závad Anl_GE_PM_53_VS_HW_BS_SPK7.indb :34:42

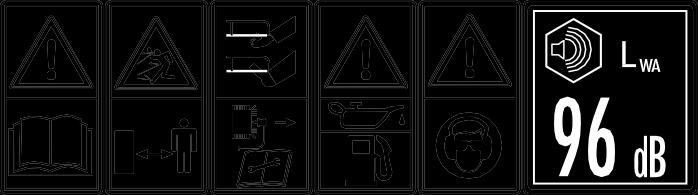

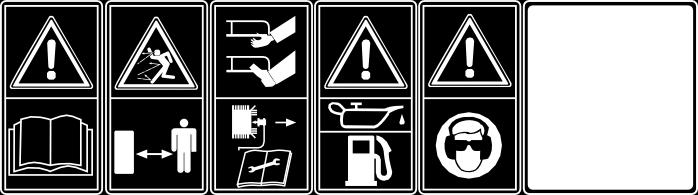

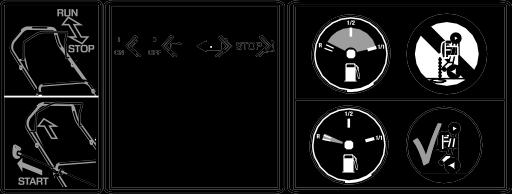

10 GB Nebezpečí! Při používání tohoto zařízení je nutno dodržovat řadu bezpečnostních opatření, aby se předešlo zraněním a škodám Prosím přečtěte si pečlivě celý návod k použití a bezpečnostní předpisy. Uchovávejte tento manuál na bezpečném místě, aby byly vždy k dispozici veškeré informace v něm obsažené. Pokud zařízení předáte jiné osobě, předejte k němu i tento manuál a bezpečnostní předpisy. Neneseme žádnou odpovědnost za škody nebo nehody, které vzniknou nedodržením tohoto návodu a bezpečnostních předpisů. 1. Bezpečnostní předpisy Příslušné bezpečnostní informace naleznete v přiložené příručce. Nebezpečí! Přečtěte si všechny bezpečnostní předpisy a návody. Jakékoli chyby, vzniklé z důvodu nedodržení těchto bezpečnostních předpisů a návodů, mohou mít za následek úraz elektrickým proudem, požár a/nebo vážné zranění. Tyto bezpečnostní předpisy a návody uchovávejte na bezpečném místě pro účely budoucího použití Vysvětlení výstražných štítků na zařízení (viz obr. 12) 1) Před použitím si přečtěte tento manuál. 2) Pozor na nebezpečí od vymršťovaných částí. Udržujte bezpečnou vzdálenost. 3) Nebezpečí! Ostré nože Před prováděním jakýchkoli prací na údržbě, opravách, čištění nebo seřizování vypněte motor a sejměte vysokonapěťový kabel se zapalovací svíčky. 4) Před spuštěním sekačky doplňte olej a palivo. 5) Upozornění: Používejte bezpečnostní brýle a ochranu sluchu. 6) Zaručená hladina akustického výkonu. 7) Startovací procedura 8) Páka startu/zastavení motoru (I=motor zapnut; 0=motor vypnut) 9) Páka pohonu (páka spojky) 10) Před přemístěním sekačky do prostoru čištění nejprve vyprázdněte nádrž. 2. Uspořádání a dodané položky 2.1 Součásti zařízení (Obr. 1/-13) 1a. Páka start/zastavení motoru (brzda motoru) 1b. Páka pohonu (páka spojky) 2. Čistící stěrač 3. Tlačná tyč 4a. Odpadový koš 4b. Mulčovací adaptér 4c. Ukazatel hladiny 4d. Záklopka bočního ejektoru 4e. Adaptér bočního ejektoru 5a. Ejektorová klapka 5b. V-řemen 6. Krytka plnicího hrdla nádrže 7. Šroub hrdla plnění oleje 8. Nastavení výšky sekání 9. Kabel startéru kabelová upínka 11. Vroubkovaná matice (2x) 12a. Šroub (2x) 12b. Podložka (2x) 13. Klíč na zapalovací svíčku 14. Hadicová přípojka 15. Páka nastavovače rychlosti 2.2 Dodané položky Prosím zkontrolujte, zda je výrobek kompletní, jak je specifikováno v přehledu dodávky. Jestliže chybí některé díly, prosím kontaktujte naše servisní středisko nebo pobočku, ve které jste uskutečnili nákup, a to nejpozději do 5 pracovních dnů po zakoupení výrobku a po doručení platné faktury nákupu. Viz také záruční tabulka v záručních ustanoveních na konci tohoto návodu k použití. Otevřete obal a opatrně vyjměte vlastní nástroj. Odstraňte balicí materiály a jakékoli balicí a/nebo transportní připevňovací prvky (pokud jsou použity). Zkontrolujte, zda byly dodány všechny položky. Zkontrolujte zařízení a příslušenství, zda nedošlo při přepravě k poškození. Pokud je to možné, prosím uschovejte si obal po celou dobu záruky zařízení. Nebezpečí! Toto zařízení a obalový materiál nejsou hračkami. Nenechte děti hrát si s plastovými sáčky, plastovými fóliemi a malými díly. Je zde nebezpečí jejich spolknutí nebo udušení se! Anl_GE_PM_53_VS_HW_BS_SPK7.indb :34:42

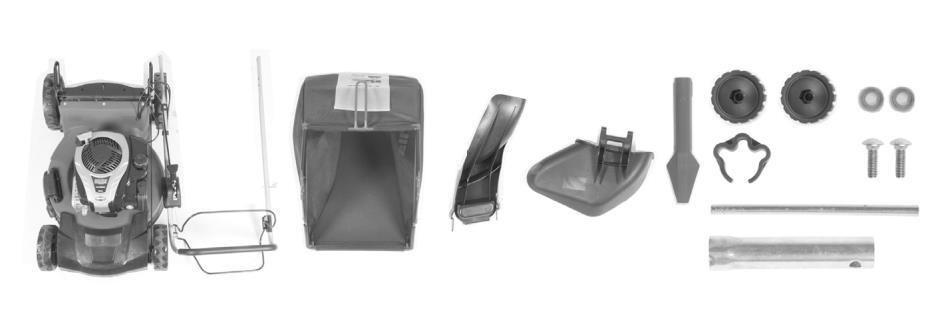

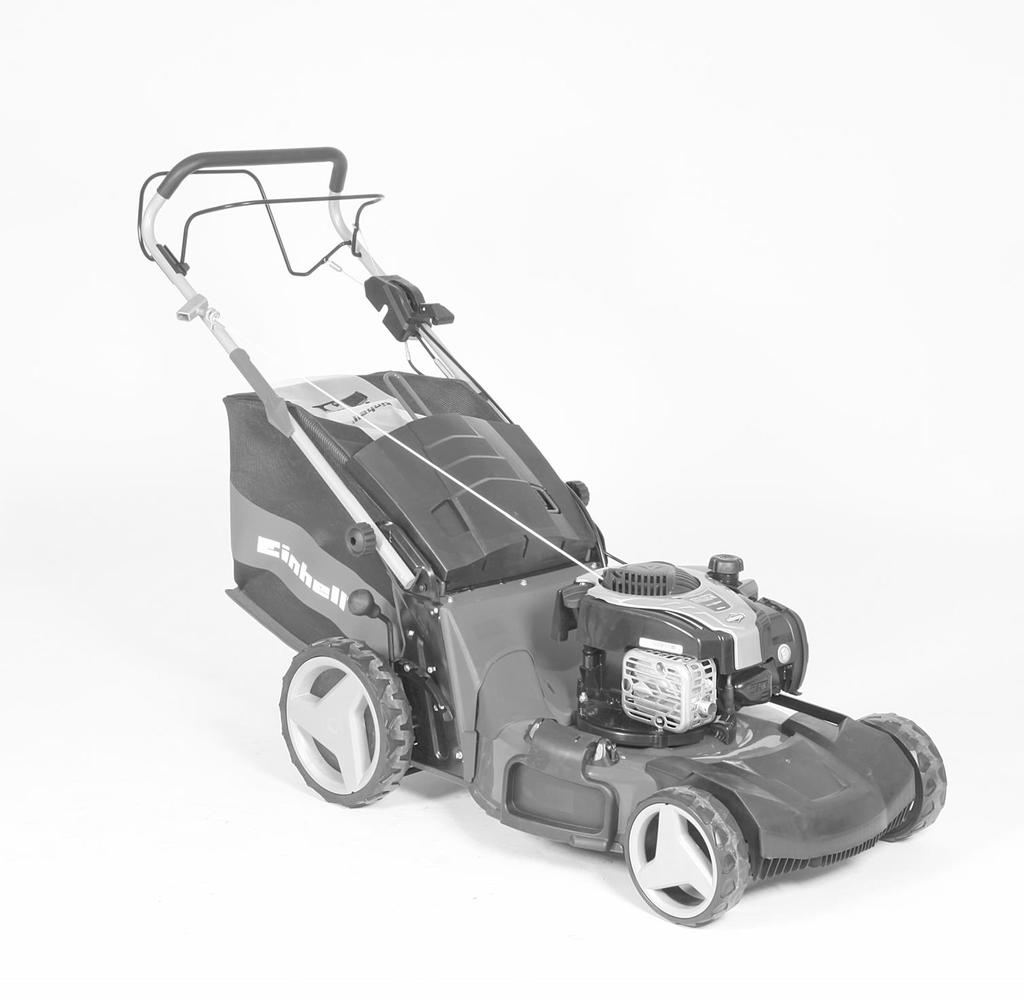

11 Benzínová sekačka trávy Mulčovací adaptér Tlačná tyč Sběrný koš Adaptér bočního ejektoru Čistící stěrač Kabelové upínky (1x) Vroubkované matice (2x) Šroub (2x) Podložka (2x) Klíč na zapalovací svíčku Benzín servisní manuál Originální návod k použití Bezpečnostní informace 3. Správné použití Toto zařízení může být používáno pouze pro úkoly, pro které bylo navrženo. Jakékoli jiné použití bude považováno za nesprávné použití. Za jakékoli škody nebo zranění, způsobené nesprávným použitím, bude odpovědný uživatel/operátor, a nikoli výrobce. Toto zařízení je určeno k soukromému použití, tj. k použití v domácím a zahradním prostředí. Soukromé použití sekačky na trávu znamená každoroční dobu provozu, která obecně nepřesáhne 50 hodin a během které je zařízení primárně použito k udržování malých okrasných trávníků a domácích zahrad. Použití pro veřejná zařízení, sportovní haly a použití v zemědělství/lesnictví je vyloučeno. Upozorňujeme, že naše zařízení není určeno ke komerčnímu, obchodnímu ani průmyslovému využití. V případě komerčního, obchodního nebo průmyslového použití tohoto zařízení dojde k automatickému zániku platnosti této záruky. Navíc nesmí být sekačka na trávu používána jako elektrický kultivátor k srovnávání vyvýšenin zeminy, např. krtinců. Z bezpečnostních důvodů nesmí být tato benzinová sekačka trávy použita jako pohonná jednotka pro jiné pracovní nástroje nebo pro sady nástrojů jakéhokoli druhu. 4. Technické údaje Poznámka: Přiložený manuál Briggs & Stratton poskytuje podrobné technické údaje o motoru! Typ motoru: ccm jednoválcový čtyřtaktní motor Výkon:... 2,3 kw Pracovní rychlost n0: ± 100 min-1 Palivo:... Benzin Nastavení výšky sekání:. Centrální, (25-70 mm) Šířka sekání: mm Rychlost Nastavení 1... Prům. 2,7 km/h Nastavení 2... Prům. 3,2 km/h Nastavení 3... Prům. 3,7 km/h Nastavení 4... Prům. 4,2 km/h Hmotnost:...39 kg Nebezpečí! Hluk a vibrace L Hladina akustického tlaku LpA.: 83,5 db(a) pa K neurčitost...3 db pa L hladina akustického výkonu db(a) WA neurčitost...1,81 db WA Hodnota vibračních emisí a = 5,44 m/s2 H K nejistota = 1,5 m/s2 Tato uživatelská příručka, dodaná výrobcem, musí být uchována a používána, aby bylo zajištěno správné používání a údržba tohoto zařízení. Pokyny obsahují důležité informace o obsluze, údržbě a provozních podmínkách. Varování! Z důvodu vysokého nebezpečí fyzického zranění uživatele, nesmí být tato výkonná benzinová sekačka použita k vykonávání následujících prací: Zastřihování křoví, živých plotů nebo houští, sekání zvadlé vegetace, osázených střech, trávy rostoucích na balkonech, pro čištění (odsávání) nečistot a usazenin na cestách pro pěší, nebo pro rozsekávání dříví nebo odstřižků živých plotů Noste ochranu uší. Hluk může poškodit sluch. Je nutno zamezit dlouhodobým pracovním intervalům z důvodu vzniku vysokých hladin hluku a hladin vibrací. Udržujte hlukové emise a vibrace na minimální úrovni. Používejte pouze zařízení, která jsou v perfektním stavu. Provádějte pravidelně servis a čištění zařízení. Přizpůsobte Váš pracovní styl tomuto zařízení. Zařízení nepřetěžujte. Anl_GE_PM_53_VS_HW_BS_SPK7.indb :34:43

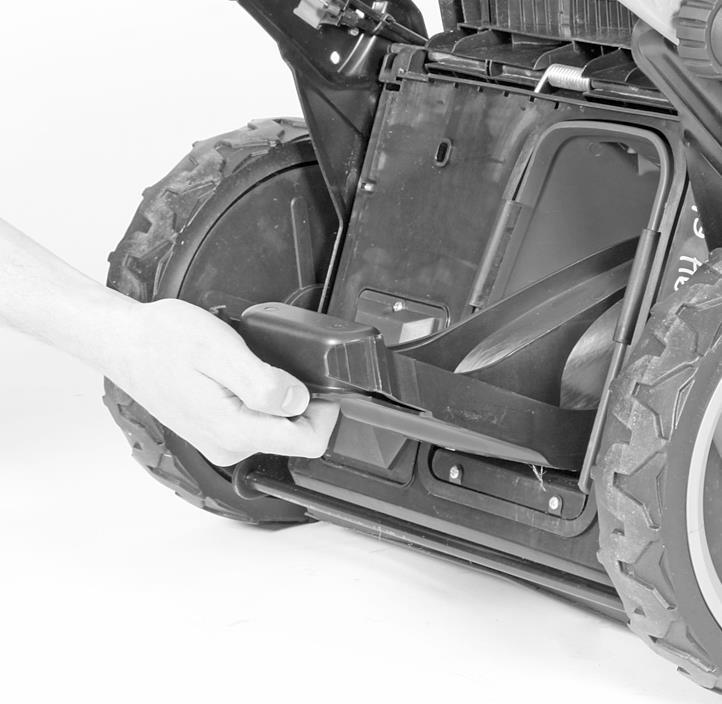

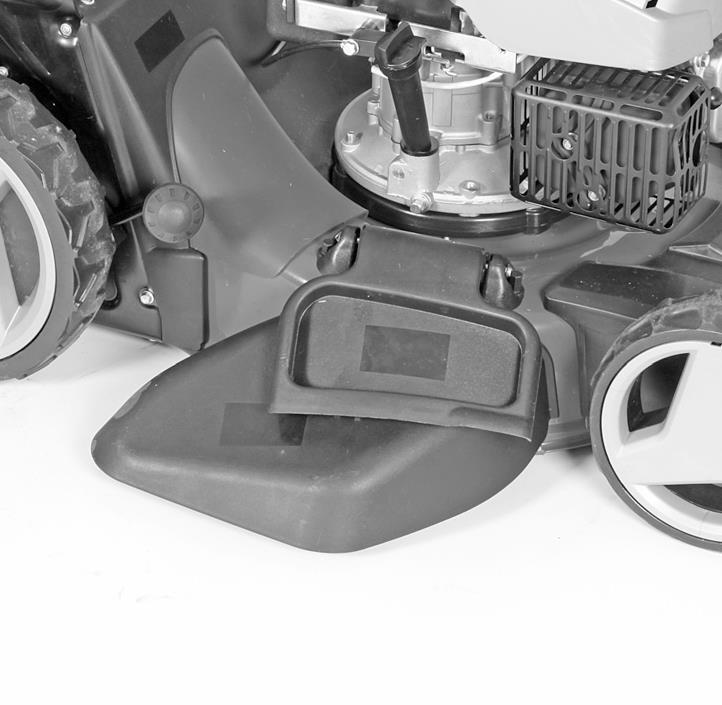

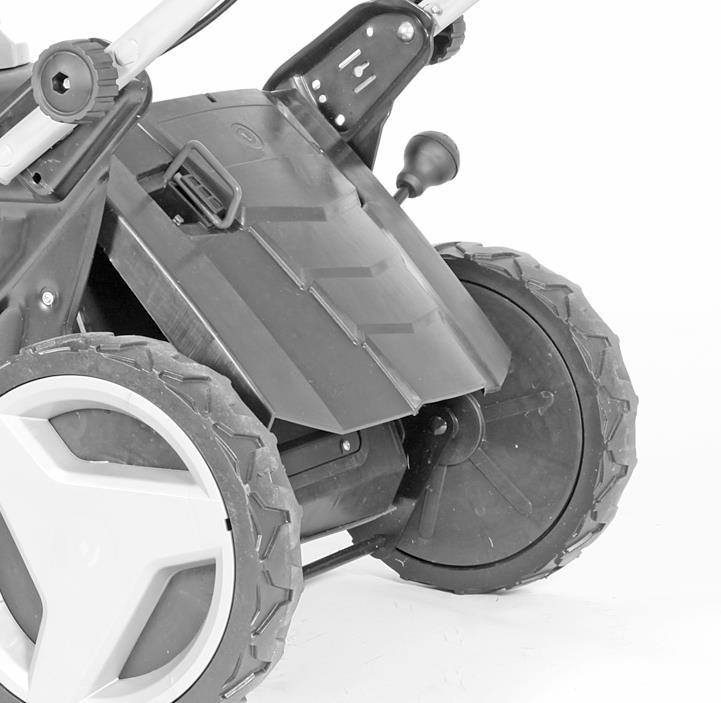

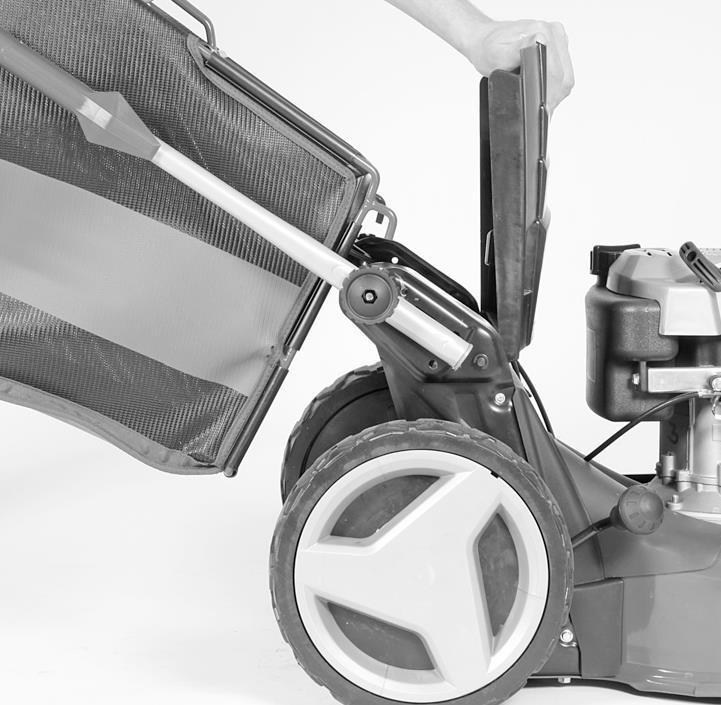

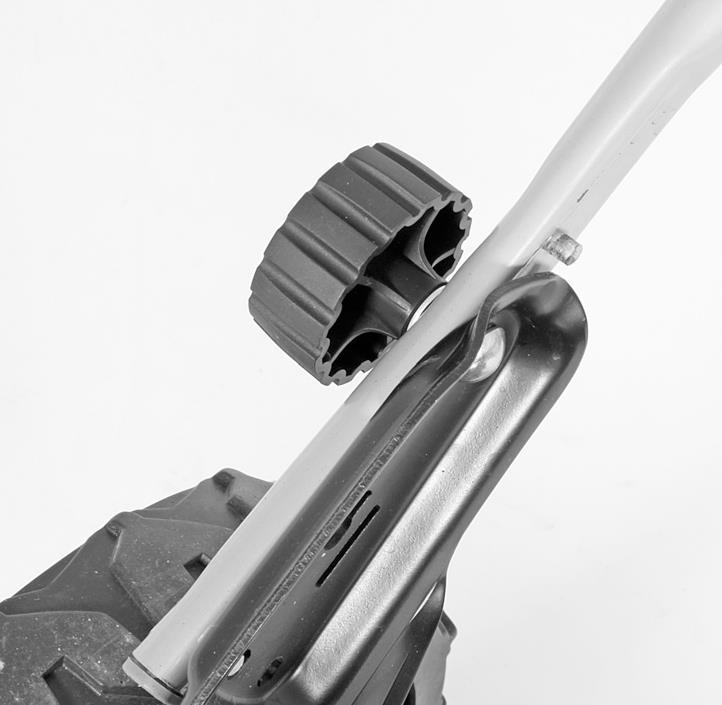

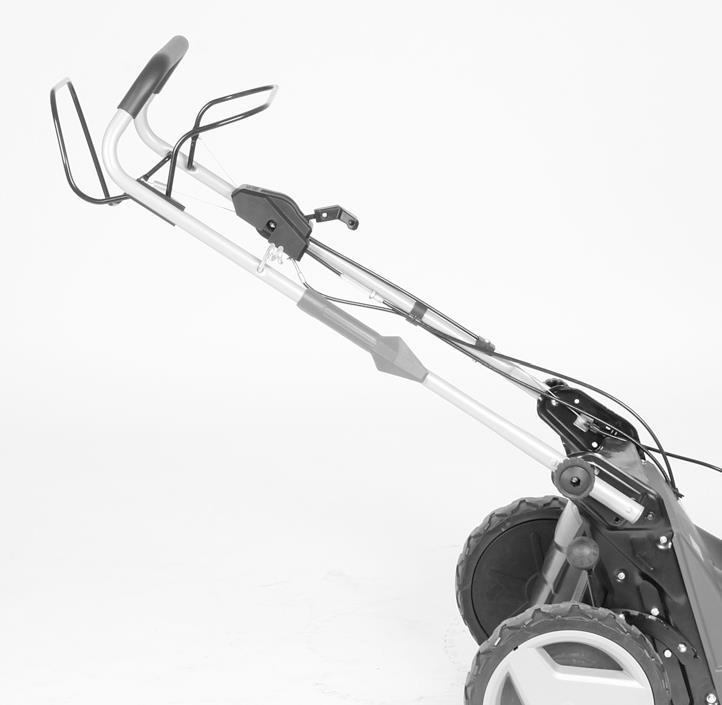

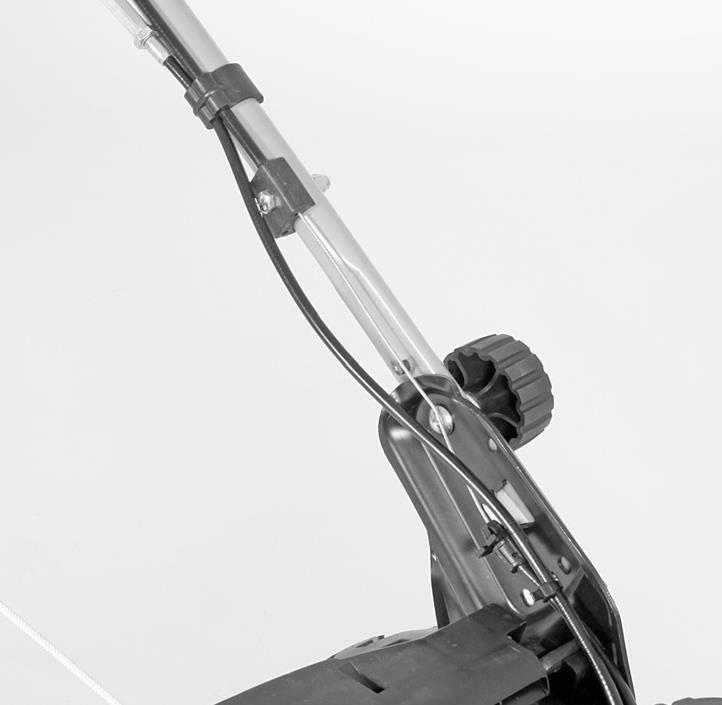

12 Kdykoli je to nutné, nechte provést servis zařízení. Když zařízení nepoužíváte, vypněte jej. Upozornění! Zbytková rizika I v případě, že používáte toto elektrické nářadí podle tohoto návodu, nelze vyloučit určitá zbytková rizika. V souvislosti s konstrukcí a uspořádáním zařízení mohou existovat následující rizika: 1. Poškození sluchu, není-li použita vhodná ochrana sluchu. 2. Poškození zdraví způsobené vibracemi rukypaže v případě, že je zařízení používáno dlouhodobě, nebo není správným způsobem vedeno a udržováno. 5. Před spuštěním zařízení 5.1 Smontování komponentů Některé části zařízení se dodávají v rozloženém stavu. Pro jejich rychlé a snadné sestavení si přečtěte a dodržujte následující pokyny. Poznámka! Pro jejich smontování, a také pro provádění údržby budete potřebovat následující doplňkové nářadí (není součástí dodávky): Jednu plochou odkapávací misku na olej (pro výměnu oleje) Jednu 1litrovou odměrku (odolnou proti oleji/benzínu) Jeden plechovka na benzín Jednu nálevku (vhodnou pro plnící hrdlo nádrže benzínu) Domácí stěrky (pro utírání zbytků oleje /benzínu; odstranit je u benzínové čerpací stanice) Jedno čerpadlo pro nasávání benzínu (plastové, k dispozici ve skladech DIY) Jednu plechovku na olej s ručním čerpadlem (k dispozici ve skladech DIY) Motorový olej Montáž 1. Namontujte tlačnou tyč (položka 3), jak je vyobrazeno na Obr. 3a. Pro její upevnění vyberte jeden z otvorů (Obr. 3a/položka A), pro požadovanou výšku rukojeti. Důležité! Na obou stranách musí být nastavena stejná výška. 2. Zasuňte upínadlo kabelu startéru (položka 9) do háku určeného pro tento účel, jak je vyobrazeno na Obr. 3b. 3. Připevněte kabel startéru k tlačné tyči pomocí dodaných kabelových příchytek (položka 10), jak je vyobrazeno na Obr. 3c. 4. Jednou rukou nadzvedněte klapku ejektoru (položka 5a), a zahákněte ji v brašně na trávu (položka 4a), jak je vyobrazeno na Obr. 4a. 5,2. Nastavení výšky sekání Varování! Upravujte výšku sekání pouze tehdy, když je motor vypnutý a kabel napájecího napětí odpojený. Výška sekání se centrálně nastavuje pomocí páky nastavovače výšky sekání (Obr. 6/položka 8). Je možno volit různé výšky sekání. Aktivujte páku nastavovače a vytáhněte ji do požadované polohy. Ponechte páku zapadnout do její polohy. 6. Provoz Poznámka! Motor se dodává bez oleje a bez benzínu. Takže nezapomeňte před spuštěním motoru naplnit olej a benzín. Přiložený manuál motoru Briggs & Stratton poskytuje informace o jeho údržbě, a informace o intervalech údržby tohoto motoru. Výstraha: Nikdy nepoužívejte víc než jednu plechovku benzínu. Při doplňování paliva nekuřte. Před doplňováním paliva motor vypněte a ponechte jej několik minut vychladnout. Ujistěte se, že je zapalovací kabel připojen k zapalovací svíčce. Provedení zkušebního testu páky startu/zastavení motoru Tato sekačka trávy je vybavena pákou startu/zastavení motoru (Obr. 5a/položka 1a), aby bylo zamezeno neúmyslnému spuštění motoru, a pro zajištění rychlého zastavení motoru a nože v případě nebezpečí. Tato páka (Obr. 5b) musí být aktivována před vlastním spuštěním sekačky trávy. Když dojde k uvolnění páky startu/zastavení motoru, musí se páka vrátit do své výchozí polohy (Obr. 5a) Před zahájením vlastního sekání byste měli tento test několikrát opakovat, abyste se ujistili, že páka a spouštěcí kabely pracují správně Anl_GE_PM_53_VS_HW_BS_SPK7.indb :34:43

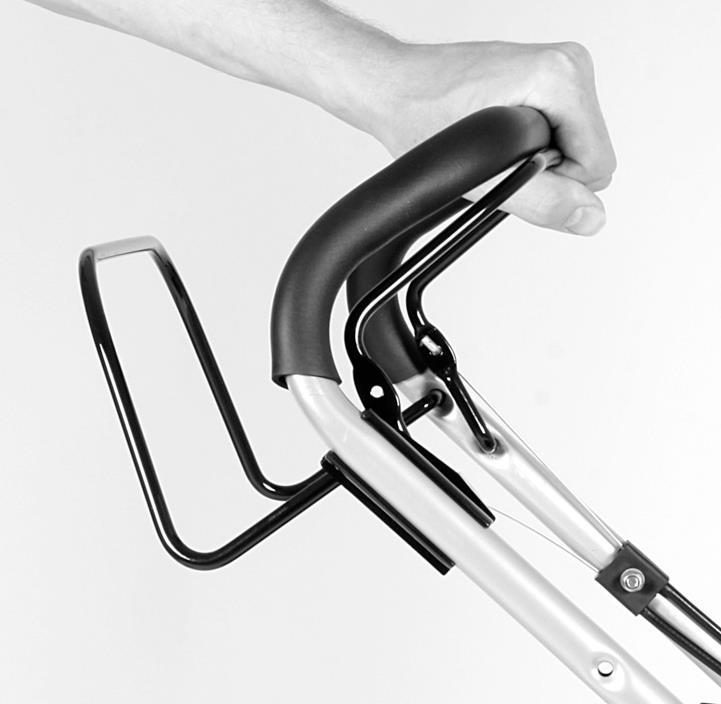

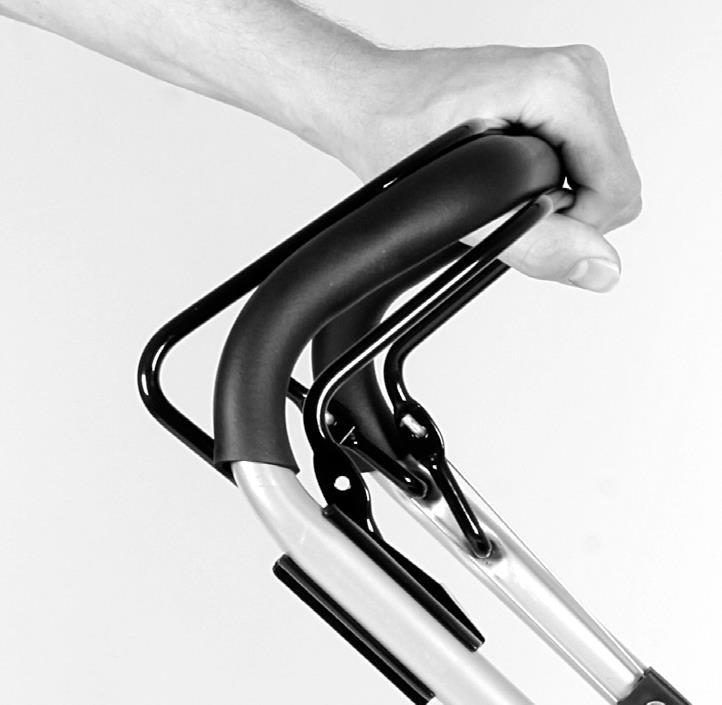

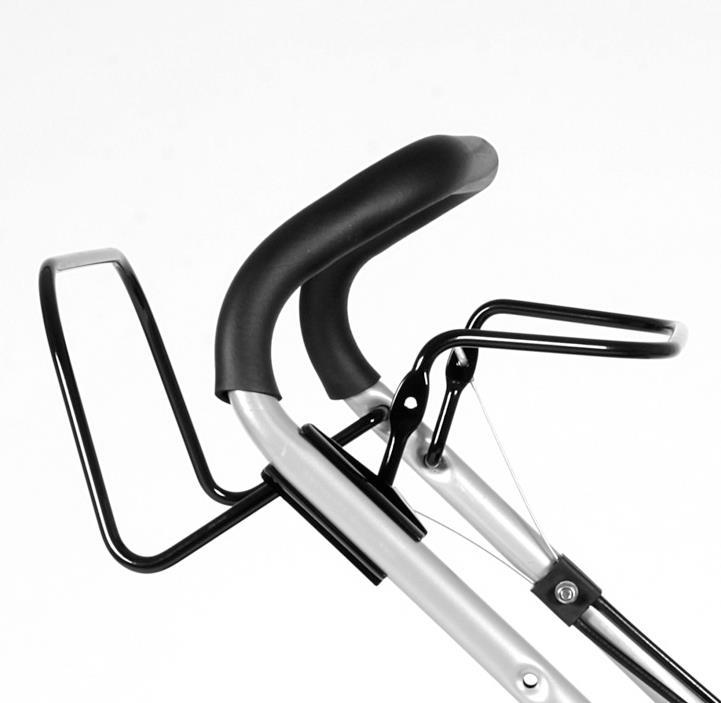

13 GB Opakujte tento test několikrát vždy po nastartování motoru. Když je páka startu/zastavení motoru uvolněna, musí se motor zastavit během několika vteřin. Jestliže se nezastaví, kontaktujte Zákaznický servis. Nebezpečí! Nůž se začne otáčet ihned po startu motoru. 6.1 Spuštění motoru Pokud jde o podrobné informace o spuštění motoru, viz přiložený manuál od společnosti Briggs & Stratton. Hnací jednotka Páka pohonu/páka spojky (Obr. 5a/položka 1b) Jestliže stisknete spojku pohonu (Obr. 5c) pohon se uzavře a sekačka trávy se začne pohybovat s motorem v chodu. Uvolněte páku pohonu v potřebném čase pro zastavení sekačky trávy. Vyzkoušejte si operace spouštění a zastavování před prvním použitím sekačky, dokud se plně neseznámíte s ovládáním sekačky. Nastavení rychlosti (Vario rychlost) Je možno zvolit až 4 nastavení různých rychlostí. Nastavení 1 je pro nejpomalejší rychlost, nastavení 4 je pro největší rychlost. Pro nastavení zvolené rychlosti přemístěte páku (Obr. 13/položka 15) do příslušné polohy. Důležité! Rychlost je možno nastavovat pouze, když motor běží, a je aktivována páka pohonu (položka 1b). 6.2 Tipy pro správné sečení Nebezpečí! Nikdy neotevírejte klapku výsypky, když je koš na trávu odpojen (za účelem vyprázdnění) a motor je stále v chodu. Rotující nůž může způsobit vážné poranění! Vždy pečlivě připevněte klapku výsypky a koš na trávu. Před jejich odebráním vypněte motor. Kdykoli potřebujete provést jakékoli práce na údržbě nebo nastavení, vždy nejprve vypněte motor a vyčkejte až do úplného zastavení nože. Sejměte vysokonapěťový kabel ze zapalovací svíčky. Sečení Motor je nastaven na optimální rychlost sečení trávy na vyhazování trávy do odpadkového koše, a pro dlouholeté používání. Používejte pouze ostrý nůž, který je v dobrém stavu. Tím předejdete tomu, že budou stébla trávy roztřepená a trávník bude žloutnout. Pokuste se sekat v rovných drahách, čímž dosáhnete hezkého a upraveného vzhledu. Dráhy pruhů by se měly o několik centimetrů překrývat, aby se předešlo vzniku neposečených pruhů. Spodek sekačky udržujte čistý a zbytky trávy odstraňte. Nánosy nejen znesnadňují spuštění sekačky, ale také snižují kvalitu sekání a znesnadňují hromadění trávy z koše. Vždy sekejte horizontálně podél svahu (ne nahoru a dolů). Sklouznutí sekačky zabráníte tím, že ji budete držet v mírném náklonu nahoru. Zvolte výšku sekání podle délky trávy. V případě potřeby sekejte na několikrát, abyste nemuseli sekat na jedno sekání více než 4 cm trávy. Před prováděním jakýchkoli kontrol nože nejprve vypněte motor. Mějte na paměti, že nůž se otáčí i několik sekund po vypnutí motoru. Nikdy se nepokoušejte nůž zastavit ručně. Pravidelně kontrolujte, zda je nůž bezpečně uchycen, zda je v dobrém stavu, a je ostrý. Pokud zjistíte jiný stav, nůž naostřete nebo vyměňte. V případě, že nůž narazí do předmětu, neprodleně sekačku vypněte a počkejte, dokud se nůž zcela nezastaví. Poté zkontrolujte stav nože a jeho uchycení. Případně kterékoli poškozené díly vyměňte. Mulčování (Obr. 4b) V režimu mulčování jsou odřezky rozdrceny v uzavřeném plášti sekačky a následně rozptýleny zpět na trávník. Není tudíž nutné trávu shrabávat a likvidovat. Mulčování je možné pouze tehdy, pokud je trávník relativně nízký. ). Chcete-li použít funkci mulčování, odpojte pytel na odpad, nasuňte mulčovací adaptér (4b) na otvor ejektoru a klapku ejektoru zavřete Anl_GE_PM_53_VS_HW_BS_SPK7.indb :34:43

14 Boční ejektor (Obr. 4b/4c) Pro použití bočního ejektoru musíte namontovat mulčovací adaptér (položka 4b). Zahákněte v adaptéru bočního ejektoru (Obr. 4c/položka 4e), jak je vyobrazeno na Obr. 4c. Zadní ejektor (Obr. 4d) Pro použití funkce zadního ejektoru musíte mírně otevřít klapku ejektoru (Obr. 4d/položka 5a). Zajistěte ji na místě pomocí zajišťovací páky (Obr. 4d/položka A). Vytáhněte zajišťovací páku nahoru a zasuňte ji do příslušného výřezu (Obr. 4d/položka B). Když je použit zadní ejektor, nesmí být namontován mulčovací adaptér (položka 4b). 6.3 Vypnutí motoru Vše, co musíte udělat pro vypnutí motoru, je uvolnit páku startu/vypnutí motoru (Obr. 5a/položka 1a). Sejměte vysokonapěťový kabel se zapalovací svíčky, aby se zabránilo spuštění motoru. Před dalším spuštěním motoru zkontrolujte kabel brzdy motoru. Zkontrolujte, zda je správně upevněn spouštěcí kabel. Jestliže je vypínací kabel zauzlen nebo poškozen, musí být vyměněn. 6.4 Vyprázdnění koše odpadů Když je koš odpadů plný, je proudění vzduchu skrz koš malé a indikátor hladiny (4c) bude blízko proti koši odstřižků (Obr. 11). Vyprázdněte koš odpadů a vyčistěte skluz ejektoru. Nebezpečí! Před odebráním koše odpadů vypněte motor a počkejte, dokud se nůž nezastaví. Chcete-li vyjmout koš na trávu, jednou rukou zvedněte výsypnou klapku a druhou rukou uchopte držadlo koše. Vyjměte koš (Obr. 4a). Z bezpečnostních důvodů se klapka výstupu po vyjmutí koše automaticky zavře, čímž se zavře zadní otvor výstupu. Pokud v otvoru výstupu zůstane nějaké tráva, bude jednodušší sekačku znovu nastartovat, když ji zatáhnete zpět asi o 1 metr. Nepoužívejte ruce nebo nohy k odstraňování odstřižků uvnitř nebo na plášti sekačky, ale místo toho použijte vhodné nářadí, například kartáč nebo smetáček. Abyste zajistili, že většina odstřižků trávy bude sebrána, musí být po každém použití vnitřek koše na trávu a zvláště větrací mřížka vyčištěny. Koš na trávu znovu nasaďte, pouze když je motor vypnutý a nůž je zastavený. Pomocí jedné ruky zvedněte klapku výstupu a druhou rukou držte držadlo koše. Koš zavěste seshora. 7. Čištění, skladování, transport a objednávání náhradních dílů Nebezpečí! Když je motor v chodu,nikdy nepracujte, ani se nedotýkejte žádné proudově vodivé části zapalovacího systému. Před prováděním jakýchkoli prací na údržbě, nebo na sestavování vždy nejprve sejměte čepičku zapalovací svíčky s vlastní zapalovací svíčky. Nikdy neprovádějte na zařízení žádné práce, pokud je motor v chodu. Práce, které nejsou v těchto provozních pokynech popsány, musí být prováděny pouze v autorizovaných opravnách. 7.1 Čištění Čištění zařízení postaveného do vertikální polohy (Obr. 9a/9b) Tato sekačka trávy musí být pečlivě vyčištěna po každém jejím použití. To platí především pro její spodní část a pro držák nože. Poznámka: Před překlápěním sekačky trávy do vertikální polohy pro její čištění, použijte odsávací čerpadlo pro odsání veškerého benzínu z palivové nádrže. Nepřeklápějte sekačku o více než 90 stupňů. Důležité! Před přemístěním sekačky do vertikální polohy pro její vyčištění, vypněte nejdříve motor a sejměte vysokonapěťový kabel. Důležité! Umístěte sekačku pouze na pevný a rovný povrch. 1. Vyšroubujte rýhované matice (položka 11). 2. Stlačte dolní tlačnou tyč a sklopte ji (Obr. 9a). 3. Postavte sekačku do vertikální polohy pro její vyčištění (Obr. 9b). 4. Vyčistěte spodek sekačky pomocí čisticí škrabky (Obr. 1/položka 2). Varování! Ostré nože! Během čištění noste rukavice. Je nejvýhodnější odstranit nečistoty a trávu okamžitě po sečení. Zaschlé zbytky trávy a nečistoty mohou narušit vlastní sekání. Zkontrolujte, zda nejsou na výstupu ejektoru zbytky trávy, a v případě potřeby je odstraňte. Nikdy nečistěte sekačku pomocí vysokotlakého čističe Anl_GE_PM_53_VS_HW_BS_SPK7.indb :34:43

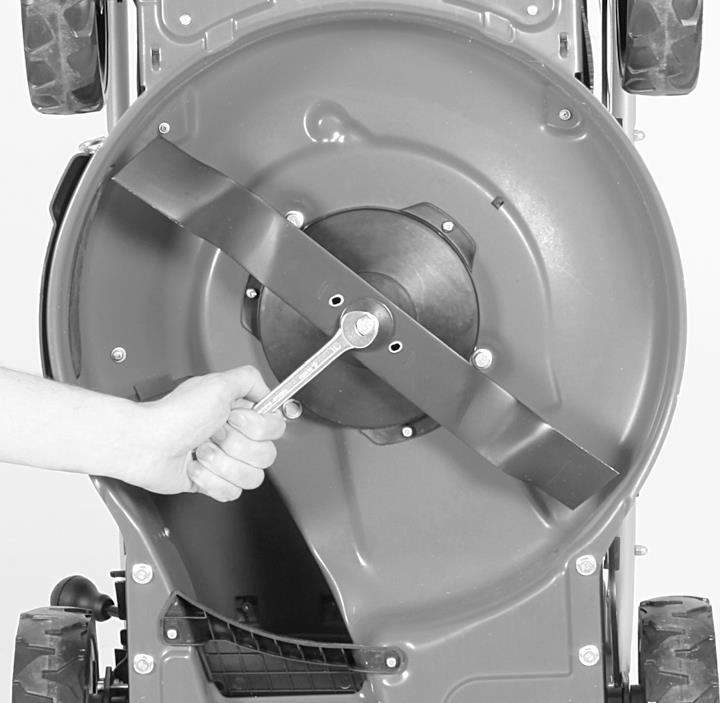

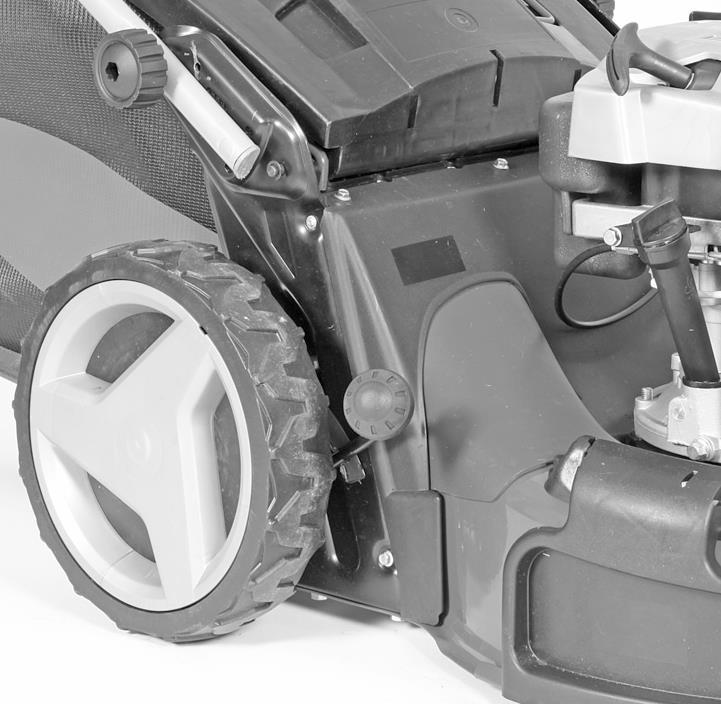

15 GB Motor musí zůstat suchý. Nepoužívejte agresivní čisticí prostředky, jako jsou studené čističe nebo benzínový éter. Varování! Ponechte sekačku v horizontální čisticí poloze pouze na nezbytně nutnou dobu, neboť v této poloze je velké riziko vašeho zranění. Nikdy neponechávejte sekačku bez dohledu. Zamezte přístupu dětem! Automatické čištění vrchní části pomocí hadicové přípojky (Obr. 10/ položka 14) Sekačka je vybavena hadicovou přípojkou (položka 14) (vhodnou pro konvenční zahradnické hadicové spojky).tato sekačka trávy musí být důkladně čištěna po každém použití. Varování! Před prováděním jakékoli práce na sekačce vždy vypněte motor. Je zde riziko zranění od rotačních nožů. Při provádění mějte klapku ejektoru (položka 5a) vždy uzavřenou. Riziko zranění od vystřelovaných částí. 1. Umístěte sekačku na pevný a rovný povrch. Sekačka musí stát na 4 kolech přesně jako v režimu sekání. Vyjměte sběrný koš (Položka 4a) a ujistěte se, že byl odebrán mulčovací adaptér (Položka 4b). 2. Připojte vodní hadici k hadicové přípojce (14). 3. Otočte kohoutkem. Voda začne proudit do vnitřku žací části. 4. Spusťte motor viz oddíl Začíná automatické čištění. Otočné nože budou vrhat vodu proti žacímu deck, a tudíž jej čistit v jeho vnitřku. Při provádění čištění v pravidelných intervalech postačují 1-2 minuty tohoto čištění. Pro odstranění zbytků zaschlé trávy doporučujeme provádět vždy několik těchto čisticích cyklů. Mezi těmito cykly vyčkejte několik minut, aby mohla zaschlá tráva nasáknout a změknout. Důležité! Nikdy nečistěte sekačku pomocí vysokotlakého čističe. <a>motor musí zůstat suchý. Nepoužívejte agresivní čisticí prostředky, jako jsou studené čističe nebo benzínový éter. 7.2 Údržba Poznámka: Odstraňte znečištěný materiál z údržby a provozní materiály jejich předáním do příslušné sběrny Benzínový motor Přiložený manuál motoru Briggs & Stratton poskytuje informace o jeho údržbě, a informace o intervalech údržby tohoto motoru Nože Z bezpečnostních důvodů mějte všechny nože naostřené, vyvážené a namontované v autorizovaném servisním středisku. Pro docílení optimálních výsledků doporučujeme nechat si zkontrolovat nože jednou za rok. Výměna nožů (Obr. 7/pozice A) Při výměně žací jednotky používejte pouze originální výměnné části. Identifikační značka na noži musí odpovídat číslu specifikované v seznamu náhradních dílů. Nikdy neinstalujte nůž od jiného výrobce. Poškozené nože Jestliže, i bez ohledu na vaši opatrnost, přijde nůž do kontaktu s nějakou překážkou, vypněte okamžitě motor a sejměte vysokonapěťový kabel se zapalovací svíčky. Nakloňte sekačku směrem dozadu a zkontrolujte, zda je nůž poškozený. Poškozený nebo ohnutý nůž musí být vyměněn. Nikdy nenarovnávejte ohnutý nůž. Nikdy nepracujte s ohnutým nebo značně opotřebovaným nožem, neboť toto povede k vibracím, které způsobí další poškození sekačky. Varování! Riziko zranění při práci s poškozeným nožem Nápravy a náboje kol Jednou za sezónu musí být namazány tukovou vaselinou nápravy a náboje kol. Pro toto namazání sejměte pomocí šroubováku víka kol a uvolněte upevňovací šrouby kol Péče a nastavení kabelů spouštěče V pravidelných intervalech naolejujte kabely spouštěče, a zkontrolujte, zda se volně pohybují Inspekce V-řemenu Pro inspekci V-řemenu musíte odstranit kryt V- řemenu (Obr. 12/položka 5b) Anl_GE_PM_53_VS_HW_BS_SPK7.indb :34:43

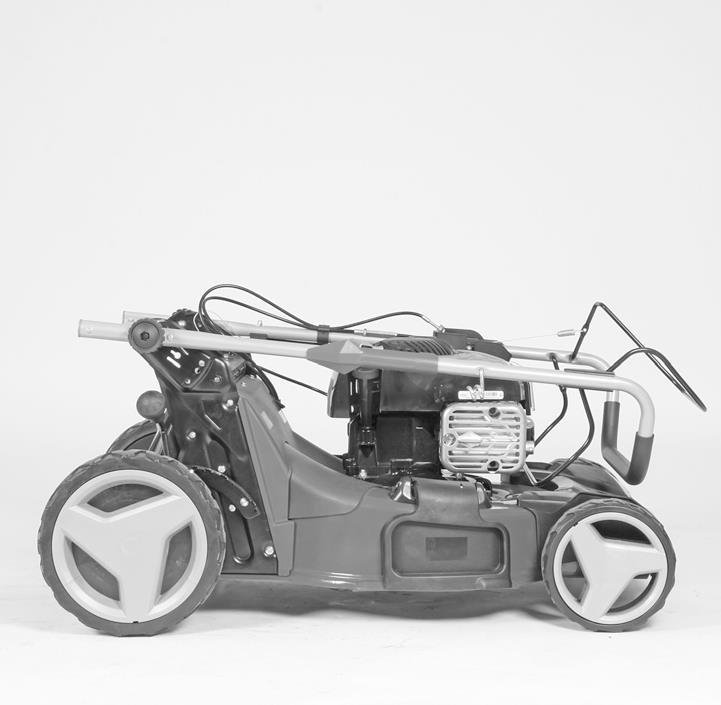

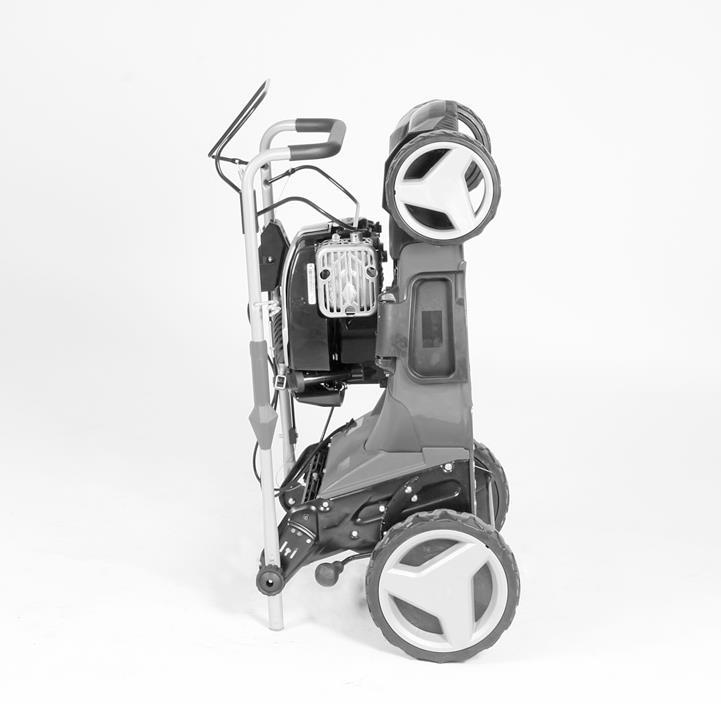

16 GB Opravy Po provedení jakékoli opravy nebo prací na údržbě zajistěte, aby byly všechny bezpečnostní prvky nainstalovány zpět na svá místa, a byly v perfektním stavu. Mějte potenciálně nebezpečné části mimo dosah ostatních osob a dětí. Poznámka! V souladu s Německým zákonem o odpovědnosti za výrobky, nejsme odpovědni za jakékoli škody, které jsou důsledkem nesprávných oprav výrobku, nebo jestliže nebyly vyměněny jeho části za naše originální díly, nebo za díly námi schválené. Navíc, nejsme odpovědni za jakékoli škody, vyplývající z nesprávných oprav výrobku. Požádejte zákaznický servis nebo autorizovanou dílnu o provedení těchto oprav. Totéž platí i pro části příslušenství Provozní pracovní doby Prosím dodržujte předpisy, týkající se provozních pracovních dob sekaček trávy, které se liší mezi městy. 7.3 Příprava sekačky pro dlouhodobé uskladnění Varování! Nevyprazdňujte benzínovou nádrž v uzavřeném prostoru, v blízkosti ohně, nebo při kouření. Benzínové výpary mohou způsobit výbuchy a požár. 1. Vyprazdňujte benzínovou nádrž pomocí odčerpávacího čerpadla pro benzín. 2. Nastartujte motor a ponechte jej v chodu, dokud nebude benzínová nádrž a přívod paliva zcela prázdné a motor se zcela nezastaví. Přiložený manuál motoru Briggs & Stratton poskytuje informace o jeho údržbě, a informace o intervalech údržby tohoto motoru. 2. Vždy nechte motor běžet až do úplného vyčerpání zbytku benzínu v nádrži. 3. Vyprazdňujte motorový olej z teplého motoru. Přiložený manuál motoru Briggs & Stratton poskytuje informace o jeho údržbě, a informace o intervalech údržby tohoto motoru. 4. Sejměte vysokonapěťový kabel se zapalovací svíčky. 5. Vyčistěte chladicí žebra válce a kryt. 6. Vyhákněte kabel startéru z háčku (Obr. 3b) Uvolněte spojení zobrazení na Obr. 3a na levé a na pravé tlačné tyči a sklopte tlačnou tyč (Obr. 9a). Ujistěte se, že se kabely spouštěče při tažení tyče směrem nahoru nezauzlily. 7. Zakliňte několik vrstev vlnité lepenky mezi horní a dolní tlačnou tyč a motor aby nedošlo k odírání. 8. Zajistěte důkladně toto břemeno, aby nemohlo klouzat a způsobit škody nebo zranění během přepravy. 7.5 Spotřební materiály, opotřebitelné materiály a náhradní díly Spotřební materiály, opotřebitelné materiály a náhradní díly, jako je motorový olej, V-řemeny, zapalovací svíčky (motoru), vložky vzduchových filtrů, benzínové filtry, baterie a nože nejsou pokryty zárukou. 7.6 Objednávání náhradních dílů: Při objednávce náhradních dílů prosím uvádějte následující údaje: Typ stroje Výrobkové číslo stroje Identifikační číslo stroje Číslo požadovaného náhradního dílu. Naše aktuální ceny a další informace naleznete na adrese 3. Vyčistěte chladicí žebra válce a kryt. 4. Nezapomeňte čistit celé zařízení, aby byl chráněn nátěr. 5. Skladujte zařízení na dobře větraném místě. 7.4 Příprava sekačky pro transport Varování! Nevyprazdňujte benzínovou nádrž v uzavřeném prostoru, v blízkosti ohně, nebo při kouření. Benzínové výpary mohou způsobit výbuchy a požár. 1. Vyprazdňujte benzínovou nádrž pomocí odčerpávacího čerpadla pro benzín Anl_GE_PM_53_VS_HW_BS_SPK7.indb :34:43

17 GB 8. Likvidace a recyklace Zařízení je dodáváno v obalu, který jej chrání proti poškození při dopravě. Obalové suroviny je možno použít znovu nebo recyklovat. Vlastní zařízení a jeho příslušenství jsou vyrobeny z různých druhů materiálů, jako například z kovů a plastů. Nikdy nevyhazujte závadné zařízení do domovního odpadu. Zařízení musí být předáno vhodnému sběrnému středisku, které zajistí jeho správnou likvidaci. Jestliže nevíte, kde se takové sběrné středisko nachází, informujte se u vašeho prodejce nebo na místním obecném zastupitelstvu Anl_GE_PM_53_VS_HW_BS_SPK7.indb :34:43

18 GB 9. Průvodce odstraňováním závad Výstraha: Před prováděním jakýchkoli kontrol a nastavení vypněte motor a sejměte ochranný kryt těla zapalovací svíčky Výstraha: Po provedení jakýchkoliv nastavení nebo oprav motoru, ponechte motor několik minut v chodu, a nezapomeňte, že výfuk a ostatní části budou horké. Nedotýkejte se těchto částí, abyste se o ně nespálili. Závada Možná příčina Napravení Zařízení nepracuje hladce a intenzivně vibruje - Uvolněné šrouby - Upevnění čepele je volné - Nevyvážená čepel - Zkontrolujte šrouby - Zkontrolujte upevnění čepele - Vyměňte čepel Motor nestartuje Motor neběží plynule Trávník žloutne, nerovné zastřižení Propusť trávy není čistá - Páčka pro spuštění/zastavení motoru není zapnuta - Páka ve špatné poloze (pokud je dostupná) - Vadná zapalovací svíčka - Prázdná palivová nádrž - Palivová pumpa (startér) není poháněna (pokud je k dispozici) - Zanesený vzduchový filtr - Zapalovací svíčka je špinavá - Čepel není ostrá - Výška sekání je příliš malá - Malý výkon motoru - Malý výkon motoru - Výška sekání je příliš malá - Opotřebovaná čepel - Zásobník na trávu je ucpaný - Stiskněte páčku startu/zastavení motoru - Zkontrolujte nastavení (pokud je dostupné) - Vyměňte zapalovací svíčku - Doplňte palivo - Spusťte palivovou pumpu (startér) (pokud je k dispozici) - Vyčistit vzduchový filtr - Vyčistěte zapalovací svíčku - Nabrušte čepel - Nastavte na odpovídající výšku - Přepnout páčku na max (pokud je dostupné) - Přepnout páčku na max - Nastavit správně - Vyměňte čepel - Vyprázdnění zásobníku na trávu Přetisk nebo reprodukce jinými prostředky celé nebo částečné dokumentace a podkladů, dodaných spolu s výrobkem, je povolena pouze s výslovným souhlasem společnosti isc GmbH. Podléhá technickým změnám Anl_GE_PM_53_VS_HW_BS_SPK7.indb :34:43
