1 STIGA PARK 92 M 107 M

2 1. Park Park Park Park

3 R 11. L 15. Z X A+5 A B+5 B Y W V L+R

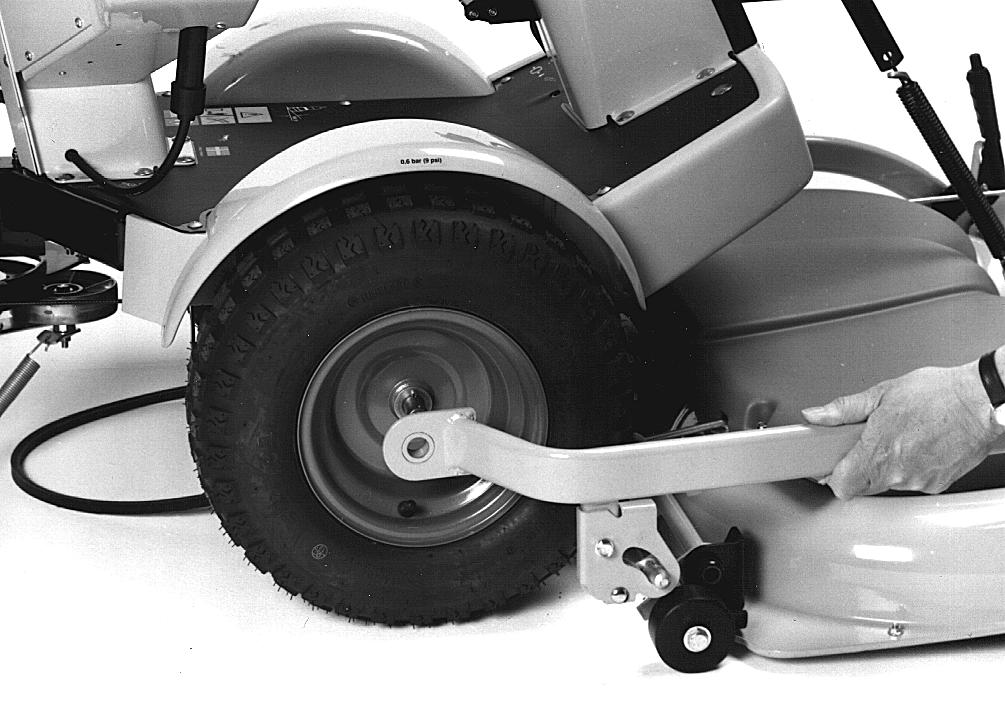

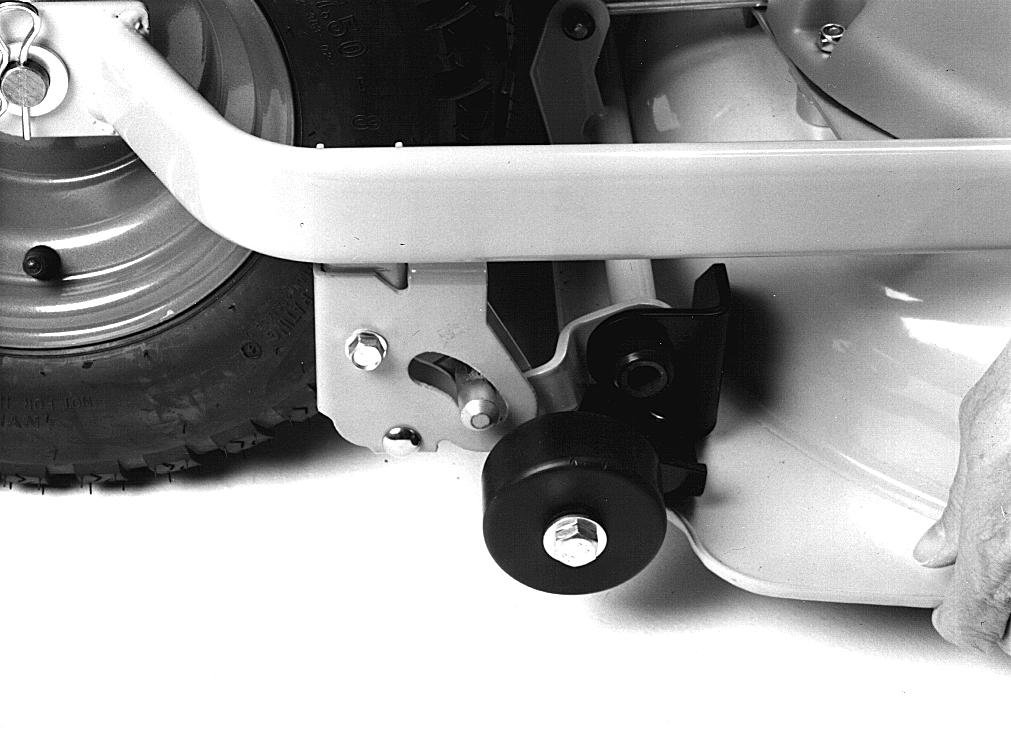

4 ČESKY CZ SYMBOLY Na zařízení jsou umístěny následující symboly upozorňující na opatření nezbytná pro jeho bezpečné používání. Symboly znamenají: Před použitím zařízení si přečtěte návod k obsluze a bezpečnostní pokyny. Je-li zařízení v chodu, nedávejte pod jeho kryt ruce ani nohy. Dávejte pozor na odhozené předměty. Pracujte v dostatečné vzdálenosti od přihlížejících lidí. Než začnete zařízení opravovat, odpojte kabel zapalování od zapalovací svíčky. PŘÍPRAVA Park, modely do roku 1993 včetně: Aby bylo možné plošinu použít, je třeba na stroji provést následující úpravu: 1. Vyjměte vratnou pružinu kloubového spoje. (obr. 1). 2. Odřízněte část závěsu pružiny přečnívající přes postranní díl rámu. (obr. 2). 3. Vyvrtejte nový otvor (Ø 8 mm) 8 mm od spodního okraje postranního dílu rámu (obr. 3). 4. Pružinu zasuňte do nového otvoru (obr. 4). ÚVOD 107 M Tato sekací plošina je nabízena se standardním vybavením ve dvou verzích: - s mechanickým nastavováním výšky sekání (položka č ). - s elektrickým systémem nastavování instalovaným od výrobce výšky sekání (položka č ). INSTALACE RAMENA PLOŠINY 1. Ke dvěma předním rohům sekací plošiny nainstalujte pravé a levé rameno. Použijte stávající šroub a plochou podložku (obr. 5). Šroub utáhněte. Utažení šroubů musí umožňovat pohyb plošin nahoru a dolů. 2. Zadní konce ramen zatím na plošinu nezavěšujte (viz níže Sekací plošina bod 4). SEKACÍ PLOŠINA 1. Sekací plošinu umístěte před stroj. Nastavte maximální výšku sekání. 2. Jedno rameno plošiny nasaďte na kloub pohonu stroje (obr. 7). Na kloub pohonu umístěte plochou podložku a zjistěte pojistným kolíkem. Postup opakujte na druhé straně. 3. Na střední řemenici stroje nasaďte klínový řemen (obr. 10). 4. Zdvihněte zadní část plošiny za západkou tak, aby se uvolnila. Pokud hmotnost plošiny spočívá na horní straně západky, je instalace správná (obr. 8). 5. Řemen napněte napínací řemenicí. Napínací řemenice musí být na levé straně klínového řemene (z pohledu obsluhy) (obr. 10). 6. Park 1999: Pružinu napínací řemenice zahákněte na pravou stranu příčky (obr. 10). 7. Na zvedací rameno stroje našroubujte zvedací pružinu. (obr. 9). 8. Elektrický konektor připojte ke zdířce na straně stroje (týká se pouze položky č ). NASTAVENÍ Aby sekací plošina sekala rovnoměrně a esteticky, musí být správně seřízena: 1. Zkontrolujte, zda jsou pneumatiky správně nahuštěny: Přední: 0,6 bar (9 psi). Zadní: 0,4 bar (6 psi). 2. Umístěte stroj na vodorovnou plochu. Uvolněte šrouby na obou stranách plošiny (obr. 11). 3. Na straně ramene plošiny jsou čtyři krátké a dvě dlouhé čáry. Horní dlouhá čára (A) znamená

5 CZ ČESKY základní nastavení pro stroj s 16 pneumatikami. Spodní čára (B) je pro stroj se 17 pneumatikami (obr. 12). Poznámka: Modely Park Pro16, Pro18 a Pro20 vyráběné v letech mají 17 kola. Všechny ostatní modely mají 16 kola. V závislosti na délce trávy lze plošinu nastavit několika různými způsoby: 4a. Sekání trávy normální délky: Nastavte plošinu tak, aby byla přední a zadní strana krytu ve stejné výšce nad zemí. Tato poloha zajišťuje nejlepší Multiclip efekt, tzn. že se tráva seká nejlépe. 4b. Sekání dlouhé trávy: Nastavte plošinu tak, aby byla zadní strana krytu výše než jeho přední strana. Tato poloha umožňuje snadnější uvolňování trávy na zadní straně plošiny. 5. Po nastavení řádně utáhněte šrouby. VÝŠKA SEKÁNÍ POUŽITÍ Výšku sekání lze nastavit na několik pevných poloh v rozmezí od 30 do 85 mm. Položka č : Výšku sekání lze plynule nastavovat od 30 do 85 mm. Poznámka: Uvedené výšky sekání platí pro stroj pohybující se po tvrdém povrchu. RADY PRO SEKÁNÍ Chcete-li dosáhnout optimálního Multiclip efektu, postupujte podle následujících pokynů: - trávu sekejte často, - motor udržujte v plných otáčkách, - spodní stranu sekací plošiny udržujte v čistotě, - používejte ostré nože, - nesekejte mokrou trávu, - je-li tráva vysoká, sekejte ji nadvakrát (s rozdílnou výškou sekání). PŘÍPRAVA SERVIS A ÚDRŽBA Není-li uvedeno jinak, veškerý servis a údržbu provádějte se stojícím strojem a s vypnutým motorem. Stroj vždy zajistěte parkovací brzdou proti samovolnému pohybu. Vždy vypněte motor, kabel zapalování odpojte od zapalovací svíčky a uzemněte jej, abyste předešli nechtěnému spuštění motoru. Odpojte kabel od záporného pólu baterie. RADY PRO ÚDRŽBU Sekací plošinu lze za účelem snadnějšího čištění a údržby takto odklopit nahoru: 1. Výšku sekání nastavte na maximum. 2. Jednou rukou zvedněte zadní okraj plošiny (obr. 13). 3. Vytáhněte západku a uvolněte zadní okraj plošiny (obr. 13). 4. Postup zopakujte na druhé straně. 5. Napínací rameno připevněte k háku. 6. Stáhněte řemen ze střední řemenice. 7. Plošinu odklopte do svislé polohy (obr. 14). Po sklopení plošiny do pracovní polohy zkontrolujte, zda se západka nastavila do takové polohy, aby byla zadní strana plošiny zdvižena (obr. 8). ČIŠTĚNÍ Po každém použití spodní stranu řezací plošiny opláchněte vodou. Pokud tráva na spodní straně plošiny zaschla, oškrábejte ji. Pokud je to nutné, natřete spodní stranu plošiny, abyste zabránili vzniku koroze. NOŽE Při výměně nožů používejte ochranné rukavice, abyste se nepořezali. Pravidelně kontrolujte, zda jsou nože ostré. Pouze tak lze dosáhnout nejlepšího výsledku sekání. Po každé kolizi zkontrolujte nože. Dojde-li k poškození sekacího systému, je třeba poškozené díly vyměnit.

6 ČESKY CZ Používejte pouze originální náhradní díly. Jiné než originální náhradní díly mohou vyvolat nebezpečí zranění, i když se ke stroji hodí. Nože montujte podle obrázku 15, kde je vyznačeno jejich ostří. Zalomený okraj nože musí být směřovat do držáku. Sekací systém tvoří dvě sekací lišty se dvěma výměnnými noži Y (obr. 16). Při výměně nožů je třeba měnit oba zároveň, aby bylo zachováno vyvážení systému. Instalujte nové nože. Řádně utáhněte šrouby V a W. Moment síly utažení šroubů: V 9,8 Nm, W - 24 Nm. V případě silné kolize může dojít k ohnutí nožů. Uvolněte pojistnou matici X a vyklopte nůž. Instalujte nový originální šroub V. Utáhněte pojistné matice X a Z. ŘEMEN PŘÍMÉHO POHONU Oba nože plošiny pohání řemen přímého pohonu. Pokud jeden z nožů narazí na pevný předmět (např. na kámen), může se změnit napnutí řemene. To může vést k nadměrnému záběru řemene přímého pohonu, a ten při delším trvání může poškodit nože. Po každé silné kolizi zkontrolujte, zda oba nože vzájemně svírají pravý úhel (obr. 15). Pracovní oblasti nožů se vzájemně překrývají. Pokud se změní vzájemná poloha nožů, vznikne značné nebezpečí, že do sebe budou narážet. To může způsobit vážné poškození sekací plošiny. V takovém případě nechejte stroj i sekací plošinu opravit a zkontrolovat v servisní dílně. PŘÍSLUŠENSTVÍ Na přední rohy řezací plošiny lze nainstalovat podpěrné válečky, které budou chránit plošinu před poškozením při sekání v blízkosti domovních základů nebo zdí. PATENT REGISTRACE KONSTRUKCE Tento stroj a jeho díly jsou chráněny těmito patenty a registrací konstrukce: (SE), SE/00/01222 (PCT) (SE), (DE), M (IT), (FR), (US) NÁHRADNÍ DÍLY Náhradní díly a příslušenství STIGA jsou zkonstruovány speciálně pro stroje STIGA. Mějte na paměti, že neoriginální náhradní díly a příslušenství nejsou prověřeny ani schváleny společností STIGA. Užívání takových dílů a příslušenství může negativně ovlivnit činnost a bezpečnost stroje. Společnost STIGA nenese odpovědnost za škody a zranění způsobené takovými produkty. Společnost STIGA si vyhrazuje právo provádět změny tohoto výrobku bez předchozího upozornění.

7 MOWING AHEAD BOX 1006 SE TRANÅS
